Qnubu PACK0020 User manual

ES OBLIGATORIO LEER EL MANUAL
DE USUARIO / IS MANDATORY
READ THE MANUAL
OF USER
MANUAL
DE USUARIO USER
MANUAL
MANUAL DE USUARIO / MANUAL USER
ENGLISH
ESPAÑOL
REF: PACK0020
Visita nuestro
canal de YouTube
para obtener más
información sobre
el funcionamiento y
ajustes de nuestras
máquinas.
Visit our Youtube
channel for more
information about
our machine
operation and
adjustments.
Temperature
Control
Belt
Speed
Control
Date Stamp
Heat
Sealing

GAMA
DE SELLADORAS RANGE OF SEALERS
www.qnubu.com
QNUBU VAC
SEALER
QNUBU NITROVAC
SEALER
QNUBU NITROVAC
AUTOMATIC
QNUBU ELECTRIC
HEAT SEALER
QNUBU AUTOMATIC
SEALER
PACK0062
PACK0017 PACK0021
PACK0019 PACK0020

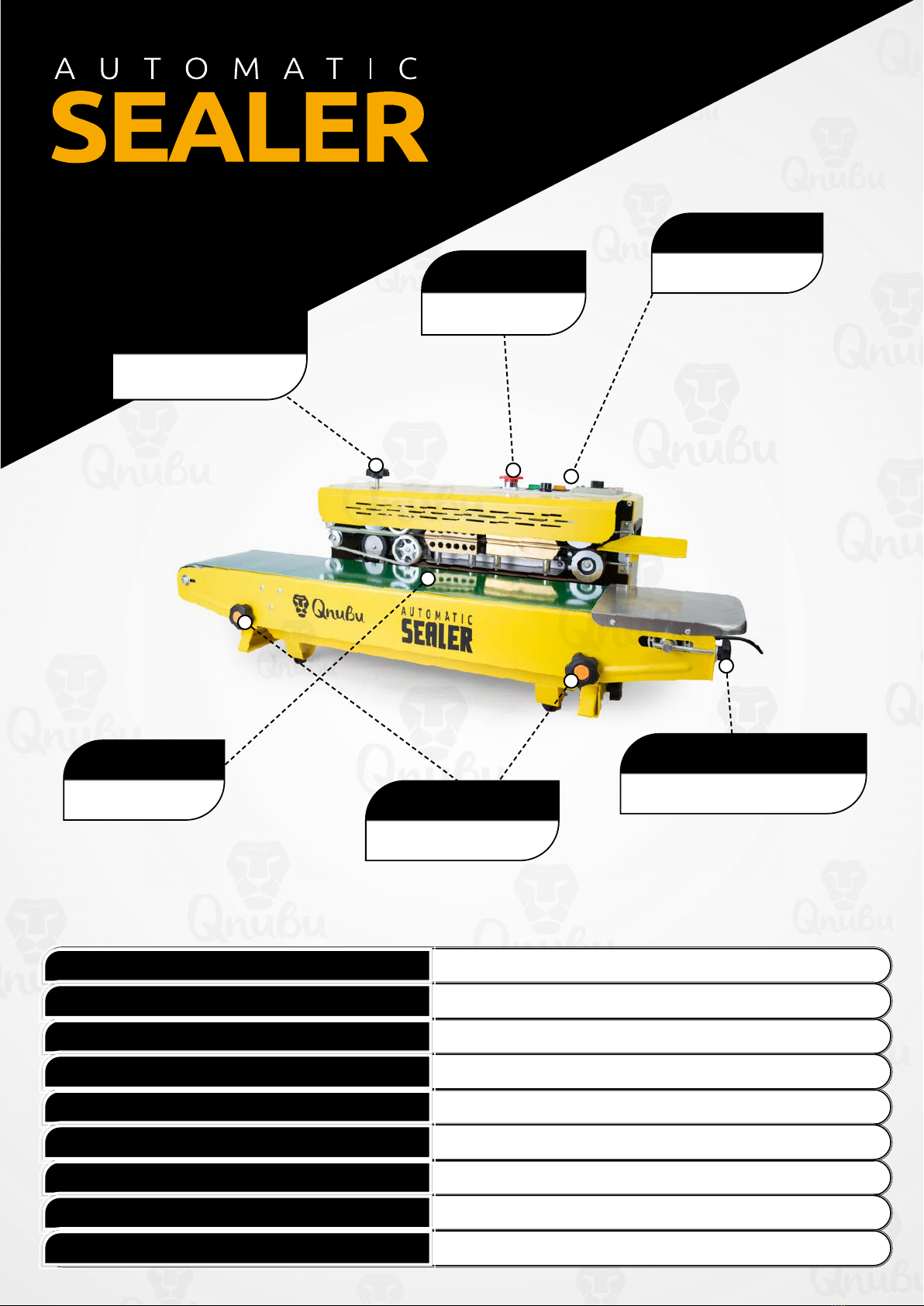

Botón de emergencia
Emergency button
Cinta
transportadora
Conveyor belt Tornillos de ajuste
para cinta transportadora
Tornillos de ajuste para
tensión de cinta transportadora
Panel de Control
Qnubu
Qnubu Control Panel
Tornillo de ajuste para
impresión de datos
Adjustment screw for
data printing
Adjusting screws for
conveyor belt
Adjusting screws for
conveyor belt tension
· Voltaje / Voltage: 110V / 220 V / 50-60 Hz
· Energia / Power: 600 W
· Velocidad de Sellado / Sealing Speed: 0-16 (m/min)
· Ancho de Sellado / Sealing Width: 6-12 (mm)
· Rango Temperatura / Temperature Range: 0-300 (ºC)
· Peso de Carga / Max loading weight: ≤3 (Kg)
· Peso / Weight: 19 Kg
· Dimensión / Dimention: 820x400x308 mm (Largo x Ancho x Alto) / (L x W x H)
· Certificación / Certification: CE

ESPAÑOL
QNUBU AUTOMATIC SEALER
Qnubu Automatic Sealer es una máquina horizontal de sellado con cinta
transportadora. Con esta máquina puede sellar diferentes tipos de bolsas ajustando
los distintos parámetros (temperatura, velocidad y tamaño de la cinta etc..)
Con esta máquina puede sellar bolsas de distintos materiales como PP,PE, MYLAR etc
Puede imprimir la fecha y lote en sus bolsas utilizando el Data Print Kit incluido en
el producto.
Una máquina recomendada para el sector alimentario y del packaging. Ahora puede
empaquetar sus productos como un profesional y tener su propia línea de envasado al
mejor precio.
CARACTERÍSTICAS:
• Anchura Sellado: 6-12 mm
• Control de Temperatura: 0-300°C
• Velocidad de Sellado: 0-16m/min
• Cinta Transportadora Ajustable
• Ventilador de enfriamiento
• Data Print Kit: Para imprimir fecha/lote en sus bolsas (Incluido)
• Consumo 600W
• Peso: 19 Kg
• Piezas de Recambio y herramientas incluidas

ESPAÑOL

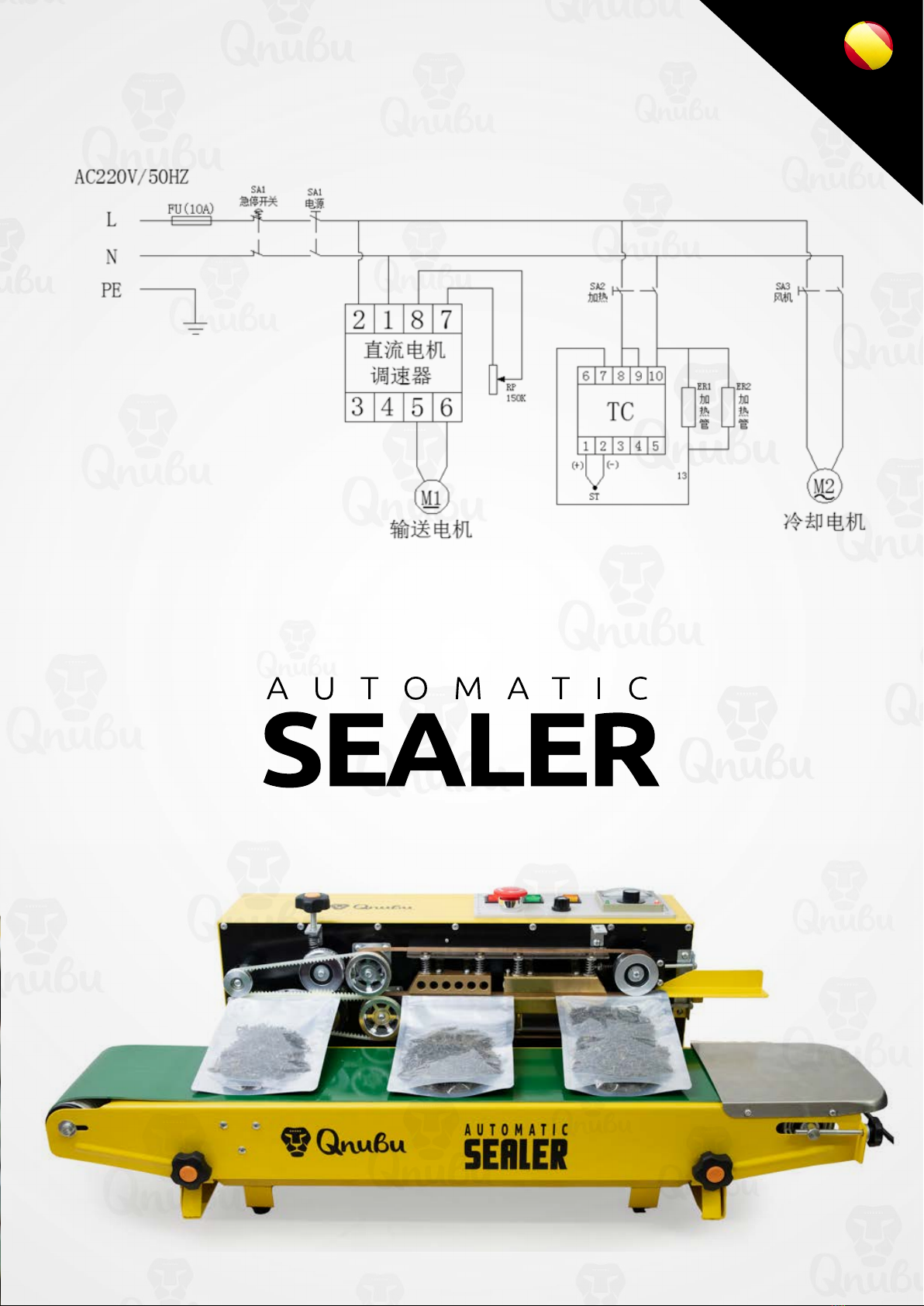

ESQUEMA ELÉCTRICO

ESPAÑOL

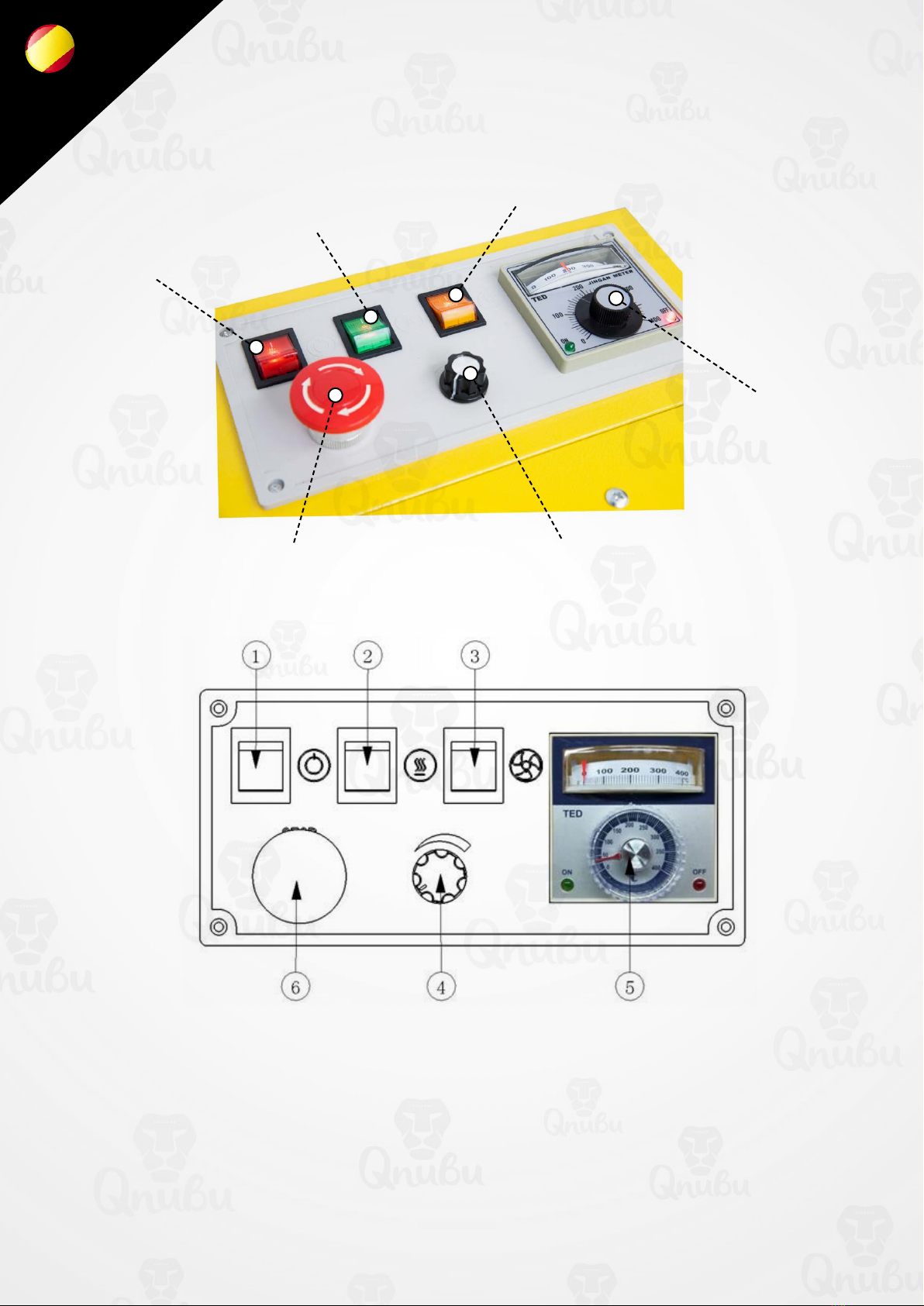

PANEL DE CONTROL QNUBU
1. ON/OFF
MÁQUINA
2. ON/ OFF
ENFRIAMIENTO
3. ON/OFF
PLACAS DE CALENTAMIENTO
5. AJUSTE DE
TEMPERATURA
6. BOTÓN DE EMERGENCIA 4. AJUSTE DE CONTROL
DE VELOCIDAD
1. On/o máquina: encendido y apagado de la máquina entera.
2. On/o enfriamiento: encendido y apagado del ventilador
3. On/o placas de calentamiento: encendido y apagado de las placas de calentamiento
4. Ajuste de control de velocidad: controla la velocidad del motor de la cinta transportadora
5. Ajuste de temperatura: ajusta la temperatura según el tipo de bolsa a sellar.
6. Botón de emergencia: en caso de emergencia, la máquina detiene su funcionamiento.

ESPAÑOL
CONFIGURACIÓN
1. Asegúrese de que el dispositivo se utiliza en un entorno
adecuado, mantener la máquina lejos de niños.
2. Apague la maquina cuando termine de usar.
3. Por favor, tenga cuidado de no tocar las placas de calentamiento cuando se calientan.
Conecte el cable de alimentación, encienda la
máquina con el interruptor rojo, el interruptor
verde para activar el ventilador y el interruptor
naranja para activar las placas de calentamiento.
Ajuste el control de velocidad del motor de
la cinta transportadora.
Ajuste la temperatura con la rueda, elija
la temperatura adecuada para el tipo de
bolsa a sellar.
La máquina estará preparada para sellar
su linea de envasado.
1
2
3
4

ENGLISH
QNUBU AUTOMATIC SEALER
Qnubu Automatic Sealer is a horizontal conveyor belt sealing machine. With this
machine, you can seal dierent types of bags adjusting the dierent parameters
(temperature, speed, size of the belt, etc.)
With this machine, you can seal bags of dierent materials, such as PP, PE, Mylarm,
etc.
You can print the date and batch number on your bags using the Data Print Kit
included in the product.
This machine is recommended for the food and packaging sectors. Now you can pack
your products like a professional and have your own packaging line at the best price.
CHARACTERISTICS:
• Sealing width: 6-12 mm
• Temperature control: 0-300°C
• Sealing speed: 0-16m/min
• Adjustable conveyor belt
• Cooling fan
• Data Print Kit: To print date/batch in your bags (Included)
• Consumption 600W
• Weight: 19 Kg
• Spare parts & tools included.

ENGLISH
CIRCUIT DIAGRAM

ENGLISH
QNUBU CONTROL PANEL
1. ON/OFF
MACHINE
2. ON/ OFF
COOLING
3. ON/OFF
HEATING PLATES
5. TEMPERATURE
ADJUSTMENT
6. EMERGENCY BUTTON 4. SPEED CONTROL
ADJUSTMENT
1. On/o machine: turns the machine on and o.
2. On/o cooling: turns de fan on and o.
3. On/o heating plates: turns the plates on and o.
4. Speed control adjustment: controls the speed of the conveyor belt motor.
5. Temperature adjustment: adjusts the temperature according the type of the sealing bag.
6. Emergency button: In case of emergency the machines stop functioning.

ENGLISH
CONFIGURATION
1. Make sure the device is used in an adequate environment,
keep the machine away from children.
2. Turn o the machine when you finish using it.
3. Please be careful, do not touch the heating plates when they are hot.
Connect the power cord, turn on the machine
using the red switch. The green switch is to turn
on the fan and the orange switch for activating
the heating plates.
Adjust the speed control of the conveyor belt.
Adjust the temperature using the rotation
wheel, select the adequate temperature
according to the type of bag to be used.
The machine is ready to seal.
1
2
3
4
