CX Series User Manual
Installed Sound Professional Audio Amplifiers
2-Channel Low-impedance Models:
CX302
CX502
CX702
CX902
CX1102
4-Channel Low-impedance Models:
CX254
CX404
70 Volt Direct Output Models:
CX204V (4-channel)
CX302V (2-channel)
CX602V (2-channel, 8 ohm capable)
CX1202V (2-channel, 4 and 8 ohm capable)
*TD-000077-00*
TD-000077-00-H

EN
2
Important Safety Precautions & Explanation of Symbols
1- Read these instructions.
2- Keep these instructions.
3- Heed all warnings.
4- Follow all instructions.
5- WARNING: To prevent fire or electric shock, do not expose this equipment to rain or moisture. Do not use this apparatus near water.
6- Clean only with a dry cloth.
7- Do not block any ventilation openings.
8- Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
9- Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A
grounding plug has two blades and a grounding prong. The wide blade or third prong are provided for your safety. If the provided plug does not
fit your outlet, consult an electrician for the replacement of the obsolete outlet.
10- Protect the power cord from being walked on or pinched, particularly plugs, convenience receptacles, and the point where they exit from the
apparatus.
11- Use only attachments/accessories specified by QSC Audio Products, LLC
12- Use only with hardware, brackets, stands, and components sold with the apparatus or by QSC Audio Products, LLC
13- Unplug the apparatus during lightning storms or when unused for long periods of time.
14- Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power
supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing)
instructions in this manual.
The lightning flashes printed next to the OUTPUT terminals of the amplifier are intended to alert the user to the risk of hazardous energy. Output con-
nectors that could pose a risk are marked with the lightning flash. Do not touch output terminals while amplifier power is on. Make all connections
with amplifier turned off.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated "dangerous"
voltage within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to humans.
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVIC-
ING TO QUALIFIED PERSONNEL.
WARNING: To prevent fire or electric shock, do not expose this equipment to rain or moisture.
FCC INTERFERENCE STATEMENT
NOTE: Thisequipmenthas been tested and foundtocomplywith the limits foraclassB digital device, pursuanttopart15ofthe FCC rules. These limits are
designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and if not installed and used in accordance to the instructions, may cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by switching the equipment off and on, the user is encouraged to try to correct the interferenceby one or more of the following
measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and the receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio or TV technician for help.
© Copyright 2005 & 2007, QSC Audio Products, LLC
QSC® is a registered trademark of QSC Audio Products, LLC
"QSC" and the QSC logo are registered with the U.S. Patent and Trademark Office
All trademarks are the property of their respective owners.

EN
3
Introduction
Thank you for purchasing this QSC power amplifier. Please read the following directions to obtain the best results.
The CX model line-up features:
• 2 channel and 4 channel low-impedance or transformerless 70V output models
• Each channel pair has its own DataPort and Mode Switch
• QSC DataPorts connect to the most advanced QSC accessories and monitoring systems
• Mode switches for Clip Limit, Low Frequency Filter, Stereo, Bridge Mono, and Parallel Inputs
• QSC PowerLight high-performance, compact, and light weight switching power supply
• Complete amplifier protection and monitoring
• Barrier strip output connectors
• XLR and terminal block balanced input connectors
• Gain controls are recessed and detented
• Security cover for gain controls prevents tampering
• Active inrush current limiting eliminates need for power sequencing

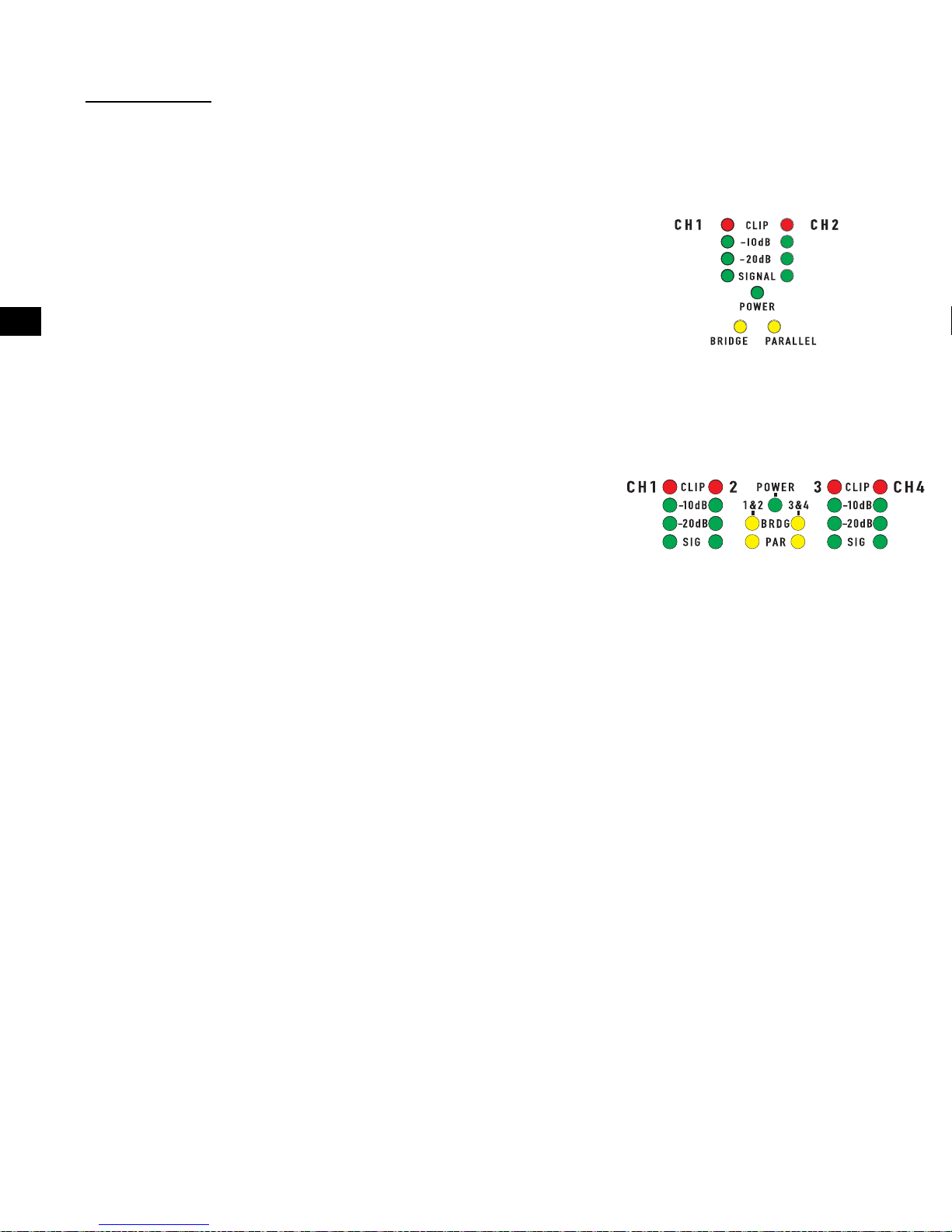

• LED indicators for power, parallel or bridge mode, input signal presence, -20dB, -10dB, and clip/protect
• Optional front panel handles
• Optional IT-42 isolated output transformer for CX302 for 25V, 70V, and 100V (or 50V, 140V, and 200V bridge mode)
Unpacking
Factory packed carton contains:
• CX amplifier
• User's manual
• Security cover for gain controls
• Adhesive rubber feet (for non-rack mount applications)
• 3-pin terminal block input connectors
• Spade lug output connectors
• IEC-type detachable power cord
Use the same type carton when shipping the amplifier.

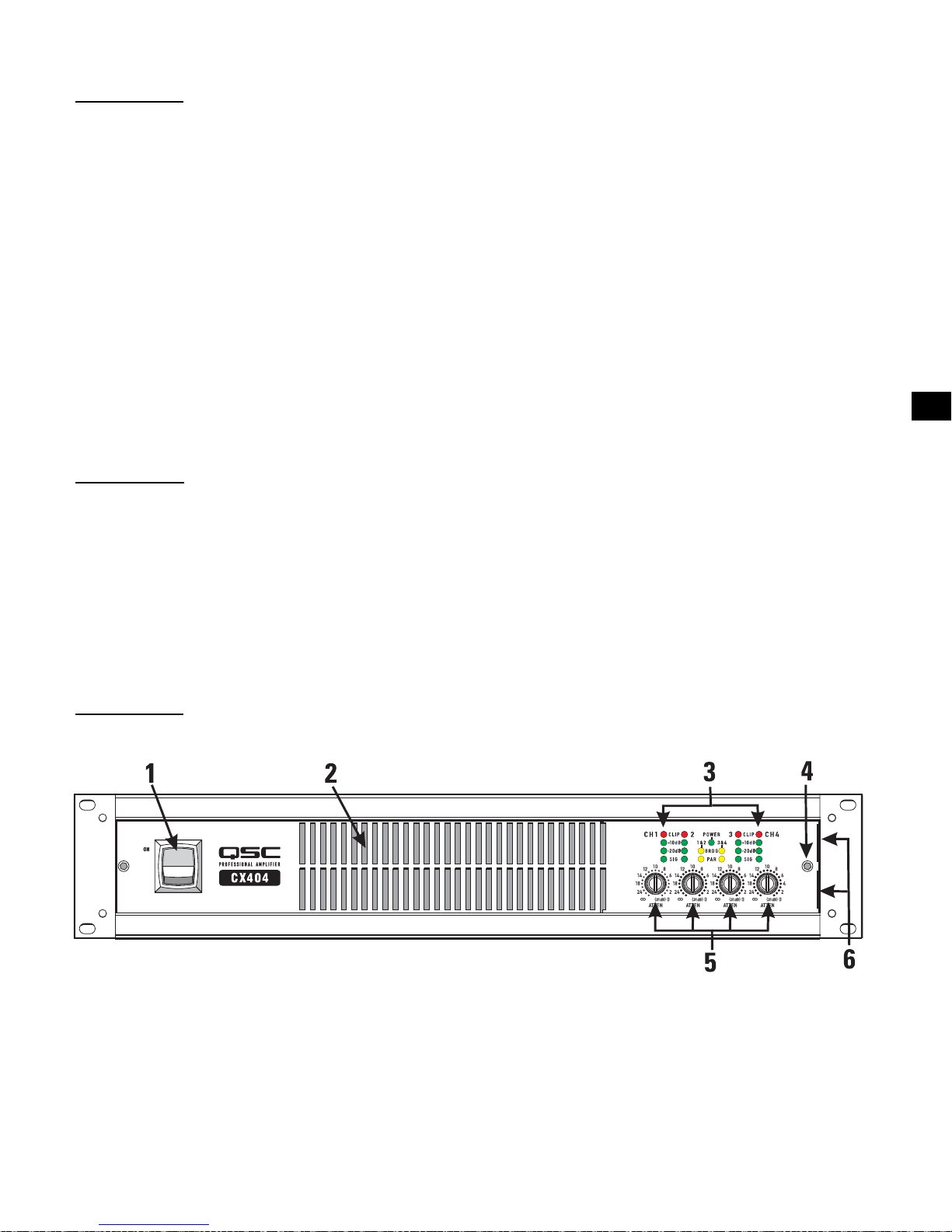

Front Panel
(CX404 shown, other models similar)
1- Power Switch
2- Cooling Air Exhaust Vents
3- LED Indicators
4- Security Panel Retaining Screw
5- Gain Controls
6- Security Panel Retaining Slots

EN
4
Rack Mounting
Optional handles shown. Use four screws and washers to
mounttheamplifiertotheequipmentrackrails.Tousethe
amplifier outside a rack, attach the self-adhesive
rubber feet to the bottom.
Cooling
Air flows from the rack, into the back of the amplifier,
and out the front. This keeps the rack cool. The fan
automatically runs faster when the amp is
working hard.
Do not block the front or rear air vents!
AC Mains Connection
Connect AC power to the IEC socket on the back of the amplifier. NOTE: Turn off the AC power switch before connecting AC power.
The AC Switch must be turned on to use remote control systems or the Standby function.
The correct AC line voltage is shown on the serial number label, on the rear panel. Connecting to the wrong line voltage may damage
the amplifier or increase the risk of electric shock.
Air flow in QSC amplifiers: Cool air is drawn into
therear of the amplifier by thecooling fan.Warm
air exits the front of the amplifier.

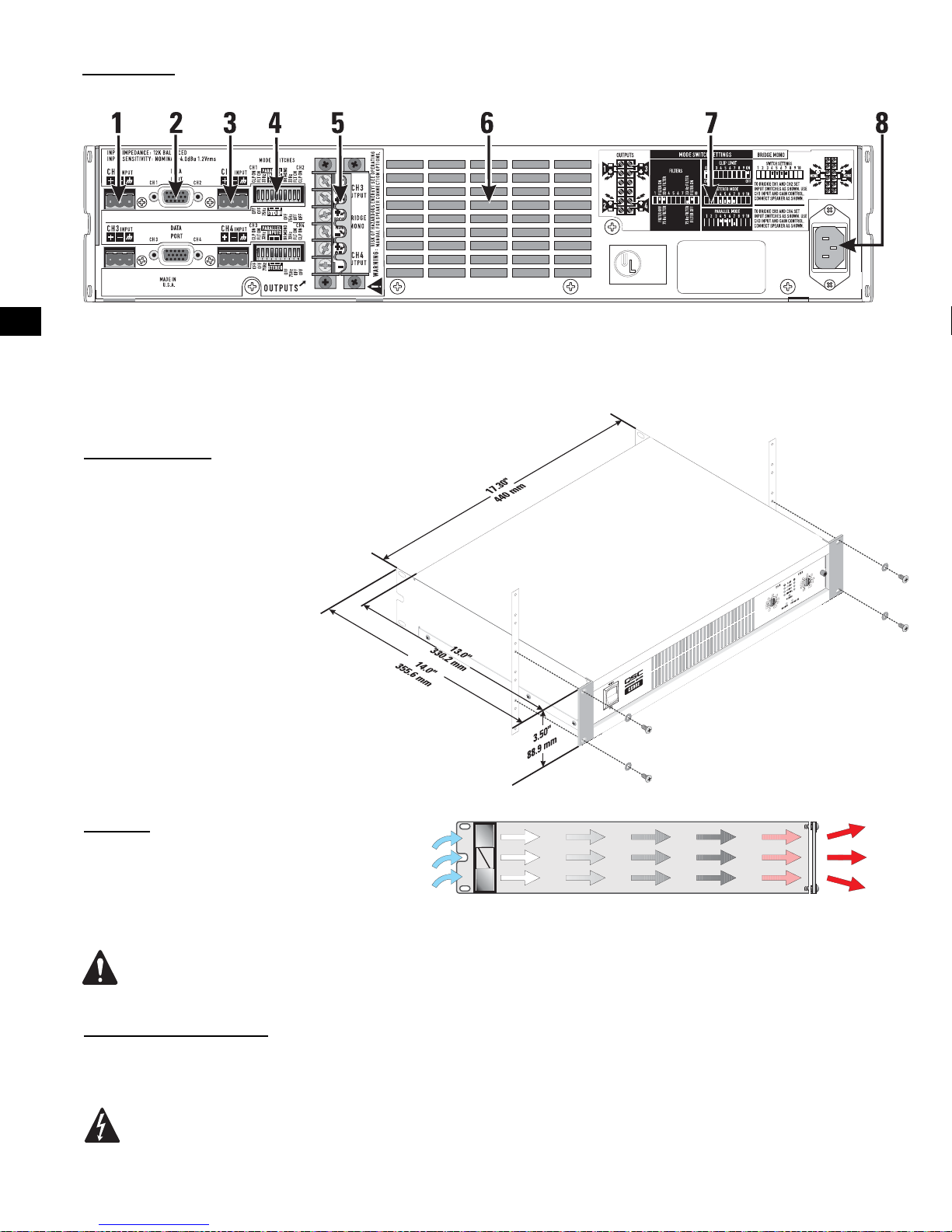

1- CH1 Terminal Block Input Connectors
2- DataPort Connector
3- CH2 Terminal Block Input Connectors
4- Mode Switches
5- Barrier Strip Output Connectors
6- Cooling Air Inlet Vents
7- Mode Switch Setting Diagrams
8- IEC Power Connector
Rear Panel
(CX404 shown, other models similar, 2-Ch. models equipped with XLR inputs as well)

EN
5
Stereo Mode - Switches 4, 5, 6 and
7 are all set to the DOWN position.
Parallel Mode - Switches 4, 5, and
6 are set to the UP position.
Switch 7 is set to the DOWN posi-
tion.
Bridge Mode- Switches 4, 5, 6 and
7 are all set to the UP position.
Low Frequency Filter (“V” model
shown): Each channel has its own
switches for LF filter on/off and
frequency selection.
•The first channel uses switches
2,3. The second channel uses
switches 8,9.
•Switches 3 and 8 turn the LF filter
ON or OFF.
•Switches 2 and 9 select 33/75 Hz
(low Z) or 50/75 Hz (“V” models) or
75 Hz.
•On four-channel models, the sec-
ond mode switch has switches for
Ch.3 and Ch.4
Setting the Mode Switches
Two-Channel Models: One mode switch controls each channel’s indepen-
dent clip limiting and low frequency (LF) filtering. The switches can set the
amplifier’s operating mode for Stereo, Parallel, or Bridge operation.
Four-Channel Models: There are two mode switches; one controls the
operation of channels 1-2, the other controls the operation of channels 3-4.
It is not possible to bridge or parallel channels 1 or 2 with channels 3 or 4.
Setting Clip Limiters
Each channel has a clip limiter with its own on-off switch. The limiter only
responds to actual clipping, and automatically compensates for load and
voltage variations. Clip limiting is generally recommended, especially to
protect high frequency drivers.
Set switch UP (ON position) to use Clip Limiting.
Switch 1 controls the first channel.
Switch 10 controls the second channel.
Selecting Stereo, Parallel, or Bridge Mode
Each of the channel pairs can be set for normal Stereo operation, Parallel
Input mode, or Bridge Mono mode. On four-channel models, Ch.1 can be
bridged or paralleled with Ch.2; Ch.3 can be bridged or paralleled with
Ch.4.
StereoMode-Eachchannel withinthepairremainsindependent,andeach
may be used for a different signal.
Parallel Mode - This setting connects both inputs of a pair together. One
signal feeds both channels. Do not connect different sources to each input.
Each channel's Gain control and speaker connection remain independent.
Bridge Mode- This setting combines both channels of a pair into a single
channel with twice theoutput voltage. Use only the first channel'sinput and
Gain control. Set the second channel's Gain control at minimum.
Do not connect different inputs to each side of a channel pair when oper-
ating in parallel or bridge mode.
Setting Low Frequency Filters
Each channel has a 12dB per octave Low Frequency filter that can be set
on or off. Low impedance models can be set for 33 or 75 Hertz and distrib-
uted output (“V” models) for 50 or 75 Hertz to prevent saturation of the 70V
speaker transformers. This reduces distortion and prevents amplifier over-
load.
Low Impedance Models: The filter should only be turned off for driving
subwoofers. The 33 Hz setting usually works well with loudspeakers that
have large LF drivers (12” or larger). The 75 Hz setting works well with
compact (smaller size) loudspeakers. Check the loudspeaker’s specifica-
tions and select the setting closest to the loudspeaker’s low frequency
capability.
High Impedance (“V”) Models: The filter should only beturned off for driv-
ing subwoofers with special low frequency transformers. The 50 Hz setting
usuallyworkswellwithhigh qualityspeakertransformers.The75Hzsetting
works well with speech-grade speakers and transformers.
Each channel has its own switch
for Clip Limiter on/off.
The first channel uses switch 1.
The second channel uses switch
10. On four-channel models, the
second mode switch has switches
for Ch.3 and Ch.4

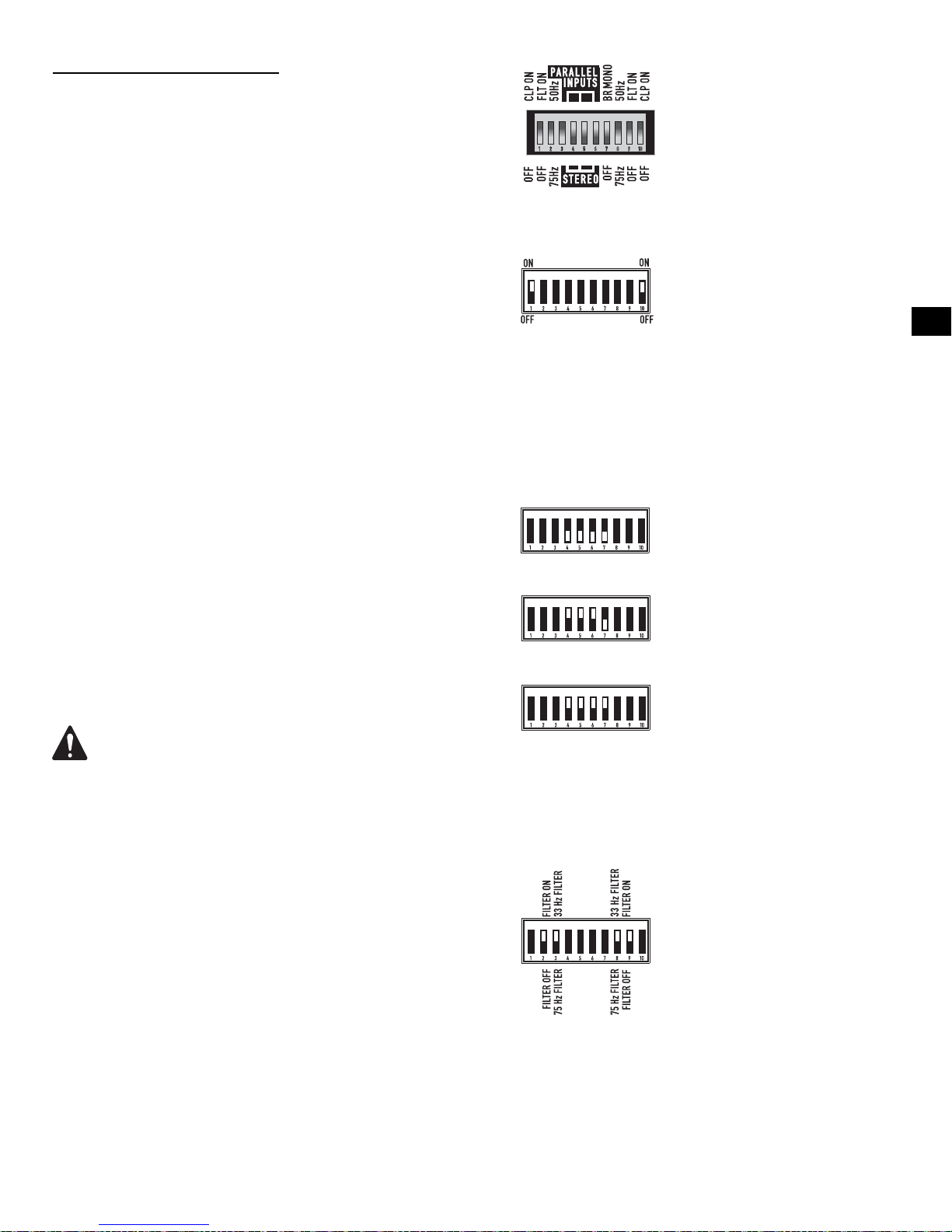

Typical Mode Switch block as seen
from the rear of the amplifier
(CX404V model shown).

EN
6

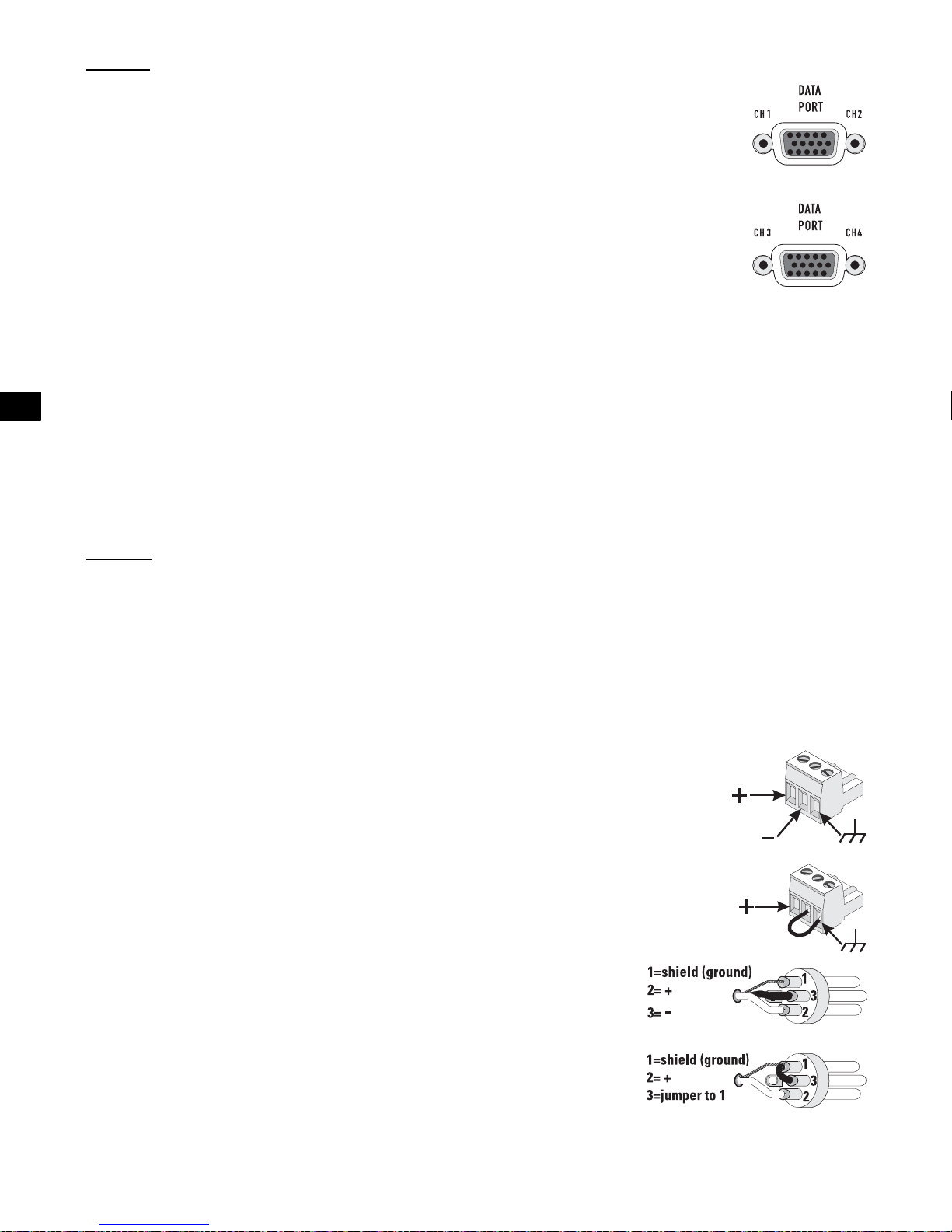

DataPort
Two-channelmodels have oneDataPort,four-channel models have twoDataPorts(oneCh.1-2,one for Ch.3-4).
The DataPort connects to optional QSC accessories and processing devices. DataPort devices provide remote
Standbycontrol, monitoring, DSP processing, filter and crossoverfunctions. The CX’sDataPort supports the full
"V1" DataPort feature set. Two-channel models support directly-mounted DSP “modules”. Four channel models
require remote mounting of accessory modules connected with DataPort cables.
Each DataPort connects to its respective channel pair; Ch.1-2 or Ch.3-4. Each channel pair may use its
DataPortortheTerminalBlockinputs.Whenusing the DataPort, donotconnecttothatchannel'sTerminalBlock
inputs. Amplifier Standby is controlled only by the Ch.1- 2 DataPort.
DataPort Tips:
1- DataPort 1-2 controls Standby for the entire amplifier. The AC switch must be turned ON before the DataPort
can control the power.
2- Each DataPort controls and monitors the signals to its respective channel pair (Ch.1-2, Ch.3-4).
3- Do not use the Bridge Mono or Parallel mode switches when using DataPort Inputs. The signal level may be reduced. For more
information, see the Owner's Manual for the DataPort device.
4- A DataPort device is normally used to control the signal gain before entering the amplifier. Set the front panel Gain controls at max-
imum after confirming correct operation. If desired, install the protective cover to prevent tampering.
5- Each channel uses a separate internal heat sink. The heat sink temperatures are reported on that pair's DataPort.
6- Consult your QSC dealer or the QSC web site for the latest DataPort products.
Inputs
Each channel has a balanced 3-pin terminal block input. Two channel models also feature XLR inputs. The input impedance is 12k
ohm balanced or 6k ohm unbalanced. A set of terminal block connectors is included in the carton. Terminal block wiring is connected
with simple hand tools, and inputs can be changed quickly. XLR inputs are connected with standard cables and can be changed
quickly. Pinouts are marked on the rear panel.
Balanced connections are recommended to reduce AC hum and interference, especially with long cable runs. Unbalanced connec-
tions may be suitable for short cables. The signal's source impedance should be less than 600ohms. If the DataPort is being used for
input signals, do not connect cables to the terminal blocks.
Terminal Block Connectors
Balanced inputs: Strip the wires ¼ inch (6mm) and connect to the plug as shown. Be sure to tighten the
screws firmly.
Unbalanced inputs: Strip the wires ¼ inch (6mm) and connect to the plug as shown. The middle pin must
be connected to the shield pin as shown. Be sure to tighten the screws firmly.
XLR Inputs (2-Ch. models only)
Balanced inputs: Connect to the plug as shown.
Unbalanced inputs: Connect to the plug as shown. Pin 3 and pin 1 must be connected
with a jumper as shown.
DataPorts on a 4-Ch. amplifier.

EN
7
70V stereo or parallel con-
nection- Each 70V zone
connects to its respective
channel. Ensure that all
speaker connections main-
tain proper polarity.
140V Bridge connection-
Wire each bridged pair to a
140V circuit as shown.
Check for proper polarity.
Outputs
Wiring connections are shown on the back of the chassis. Carefully note the
polarity marks, which are arranged to make Bridge Mode connections easier.
Four-channel models are shown in the examples; two-channel models are simi-
lar.
OUTPUT TERMINAL SAFETY WARNING! Do not touch output terminals while
amplifier power is on. Make all connections with amplifier turned off. Risk of
hazardous energy!
Low Impedance Outputs
Stereo and Parallel Mode- Connect each loudspeaker to its own channel of the
amplifier, as shown on the chassis label. The mode configuration switches must
be set for Stereo or Parallel mode.
Bridge Mode- Bridge mode configures the channel pair to drive a single high-
powerloudspeakerload.Themodeconfiguration switchesmust besetforBridge
mode. Use only the first channel's input and Gain control. Set the second chan-
nel's Gain control at minimum.
Distributed Outputs (“V” models, 70V/140V)
Stereo and Parallel Mode- Connect each 70V circuit to its own channel of the
amplifier, as shown on the chassis label. The mode configuration switches must
be set for Stereo or Parallel mode.
70V Output- Risk of hazardous energy! Class 2 wiring shall be used for 70V
outputs.
Bridge Mode- Bridge mode configures the channel pair to drive a single 140V
audiocircuit. The mode configuration switchesmust be set for Bridge mode. Use
only the first channel's input and Gain control. Set the second channel's Gain
control at minimum. Connect the load as shown on the chassis label.
140V BRIDGE MODE PRECAUTIONS:
Class 3 Wiring shall be used for bridged mono 140V outputs.
Connect only 140V distributed audio circuits in bridged mode. Do not use 70V
loads in bridge mode! Use Stereo or Parallel mode channels to drive 70V
loads. 140V is the minimum for bridge mode operation.
Low Impedance Stereo or
Parallel Connection- Each
loudspeaker load connects
to its respective channel.
Fourchannelmodelshown.
Ensure that all speaker con-
nections maintain proper
polarity.
Low Impedance Bridge
Connection- Each loud-
speaker load connects to a
bridged channel pair. Four-
channel model shown.
Check for proper polarity.
Loads Rated by Model
Be sure the model amplifier you
are using is rated for the load!
An asterisk (*)indicates the model is
rated for the load.
(S/P)= Stereo/Parallel mode
(Br.)= Bridge mode

EN
8
LED Indicators
The LED indicators can be used to monitor system operation and identify common prob-
lems.
POWER: GREEN, above the BRIDGE (BRDG) and PARALLEL (PAR) indicators.
Normal indication: AC switch ON: LED will illuminate.
If no indication: Check AC power cord and AC outlet. Confirm that DataPort 1-2 is
not holding the amp in 'Standby' mode.
CLIP: RED, adjacent the channel number markings.
Normal indication: illuminates whenever the amplifier is driven beyond full power.
The resulting distortion corresponds to the brightness of the LED. Distortion that
causes only brief flashing may not be audible.
-During muting, the LED fully illuminates. This occurs during normal "On-Off" muting.
Abnormal indication:
-Bright red illumination while the amp is being used indicateseither thermal muting or
a shorted output.
-If the amplifier overheats, the fan will run at full speed, and operation should resume
within one minute. Allow the fan to run, and make sure the amplifier ventilation is ade-
quate.
-Ashortedoroverloadedoutputcircuitwill cause excessiveClipflashingandpossible
overheating.
Ifdistortionisaudible without a Clip indication, the problem is eitherbefore orafterthe
amplifier. Check for damaged speakers or overloaded signal source. The amplifier
Gain control should be in the upper half of its range to prevent input overload.
SIGNAL, -20dB, -10dB: GREEN, under each Clip LED.
Normal indication: The SIGNAL indicator illuminates when the input signal exceeds
-35dB,the-20dBindicatorilluminateswhenthesignal exceeds -20dB, and the -10dB
indicator illuminates when the signal exceeds -10dB.
If no indication: check Gain settings and increase gain if necessary. Check input
connections and audio source for signal. If the Clip LED illuminates with little or no
Signal indication, check the output wiring for shorts.
Abnormal indication: If the SIGNAL (SIG), -20dB, or -10dB LED illuminates with no
signal input, there may be system oscillations or some other malfunction. Disconnect
the load and fully reduce the gain. If the LED remains on, the amp may need servic-
ing.
BRDG and PAR:
Each channel pair has a YELLOW LED for Bridge Mode, and an ORANGE LED for
Parallel mode. These show how the rear panel switches are set (see Setting the
Mode Switches). In Stereo mode, both LEDs should be OFF.
LED indicators on 2-channel models.
LED indicators on 4-channel models.

EN
9
Gain Controls
The Gain controls are recessed and can be adjusted
with a small screwdriver or flat tool. If desired, the Gain
Control Security Cover can be installed to prevent
changes to the installer's settings.
Turn the gain controls clockwise to increase gain and
counter clockwise to decrease gain. The maximum volt-
age gain of the amplifier varies depending on the model
designation. Maximum voltage gain for each model is
shown on the front panel label in parentheses adjacent
the 0dB attenuation setting.
The Gain controls are marked in dB of attenuation.
There are 21 detents for repeatable adjustments. The
upper 14 steps are about 1 dB each, and settings
should normally be made within this range. The range
below -14 dB should not be used for normal program
levels, as the input headroom could be exceeded, but
can be used for testing at reduced levels. At the mini-
mum setting, the signal is completely cut off.
Gain Control Security Plate
The cover blocks access to the Gain settings. The LED
indicators are still visible to monitor the system's opera-
tion.
1. Use a 9/64" or 3.5 mm hex driver to loosen the screw
several turns. Do not remove it completely.
2. Slide the right end of the cover under the loosened
screw.
3. Insert the left end tabs into the last row of ventilation
slots, and slide the panel fully to the right. It should lock
into the slots.
4. Confirm that the LED's are visible through the cover.
Tighten the hex screw carefully.

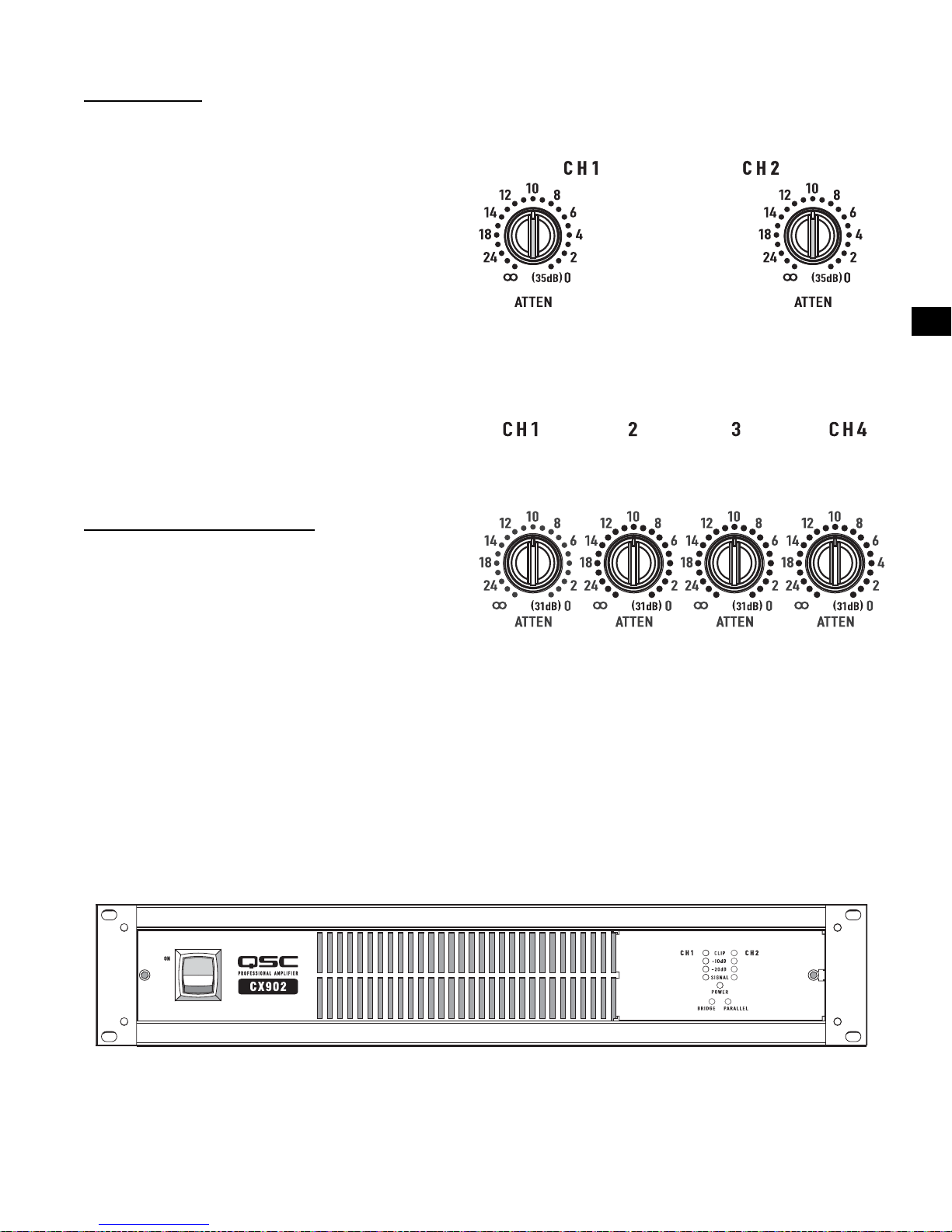

Gain controls on 2-channel models. Mark-
ings will vary depending on model.
Gain controls on 4-channel models. Mark-
ings will vary depending on model.
CX902 shown with gain control security plate installed.

EN
10
Thermal Loss Table
This table provides typical thermal loss in BTU/
hr. and kcal/hr. for each model asa function of
load and output power level.
• 1/8 power (pink noise) represents typical pro-
gram with occasional clipping. Use this rating
for most applications.
• 1/3 power (pink noise) represents severe pro-
gram with heavy clipping.
• Full power (sine) are continuous sine wave
driven at 1% clipping.
Thermal or overcurrent cutback limits duration
of full power 2 Ohm operation.
Current Draw Table (in Amperes)
This table provides typical current draw for each model as a
function of load and output power level. Units of measurement
are Amperes r.m.s.
NOTE! Current draw shown is for 120 VAC line. For 230 VAC
models, multiply values shown by 0.5 .
• 1/8 power (pink noise) represents typical program with occa-
sional clipping. Use this rating for most applications.
• 1/3 power (pink noise) represents severe program with heavy
clipping.
• Full power (sine) is continuous sine wave driven at 1% clipping.
• Thermal or overcurrent cutback limits duration of full power 2
Ohm operation.

EN
11
Specifications 2-Channel Low-Impedance Models
CX302 CX502 CX702 CX902 CX1102
OUTPUT POWER (Watts)
20 - 20k Hz, 0.03% THD, 8 Ohms/Ch. 200 300 425 550 700
20 - 20k Hz, 0.05% THD, 4 Ohms/Ch. 325 500 700 900 1100
1k Hz, 1.0% THD (EIA), 8 Ohms/Ch. 215 325 475 625
1k Hz, 1.0% THD (EIA), 4 Ohms/Ch. 375 550 825 1050
1k Hz, 1.0% THD (EIA), 2 Ohms/Ch. 600 800 1200 1500 1700
Bridge Mono, 20 - 20k Hz, 0.1% THD, 16 Ohms 400 600 850 1100 1400
Bridge Mono, 20 - 20k Hz, 0.1% THD, 8 Ohms 700 1000 1500 2000
Bridge Mono, 1k Hz, 1.0% THD, 8 Ohms
Bridge Mono, 1k Hz, 1.0% THD, 4 Ohms 1200 1600 2400 3000 3400
DISTORTION, SMPTE-IM <0.01% <0.01% <0.02% <0.02% <0.02%
FREQUENCY RESPONSE 20 - 20k Hz, ±0.2dB at 10dB below rated output power, all models (-3dB points: 8 Hz and 100 kHz)
SIGNAL to NOISE, unweighted, 20 - 20k Hz -106 dB -107 dB -106 dB -104 dB -106 dB
VOLTAGE GAIN 31.5x (30dB) 40.0x (32dB) 50.5x (34dB) 56.6x (35dB) 56.6x (35dB)
INPUT SENSITIVITY, Vrms
for rated power into 8 Ohms 1.26 (+4.2dBu) 1.23 (+4.0dBu) 1.16 (+3.5dBu) 1.17 (+3.6dBu) 1.35 (+4.8dBu)
for rated power into 4 Ohms 1.14 (+3.4dBu) 1.12 (+3.2dBu) 1.05 (+2.6dBu) 1.06 (+2.7dBu) 1.17 (+3.6dBu)
OUTPUT CIRCUIT TYPE AB AB H H H
INPUT IMPEDANCE 6k ohms unbalanced, 12k ohms balanced, all models
DYNAMIC HEADROOM 2 dB at 4 Ohms, all models
DAMPING FACTOR >500 at 8 Ohms, all models
AMPLIFIER PROTECTION Short circuit, open circuit, thermal, ultrasonic and RF protection. Stable into reactive or mismatched loads
COOLING Continuously variable speed fan; back-to-front air flow through heat sink tunnel
CONTROLS Front: AC POWER switch, gain controls (1 control per channel, 21 detents)
Back: 10-position DIP switch with Clip Limiter (1 per Ch.), LF Filter on/off (1 per Ch.)
LF filter select: 33 or 50 Hz (1 per Ch.), Stereo/Parallel/Bridge mode selection switches
LED INDICATORS POWER (green, 1 each), SIGNAL, -10dB, -20dB (green, 1 each per Ch.), CLIP (red, 1 each per
channel), BRDG and PAR (yellow, 1 each)
CONNECTORS Input: 3-pin terminal blocks ("euro" or "Phoenix" type) and XLRs (pin 2 positive)
Output: barrier strip connectors with protective shroud
Other: QSC DataPort connector (supports full “V1”feature set)
LOAD PROTECTION Turn-on/turnoff muting, AC coupling (DC fault blocking), Clip limiting.
POWER REQUIREMENTS Refer to rear panel serial number label. Configured at factory for 100, 120 or 220-240 VAC, 50- 60 Hz.
DIMENSIONS 19.0" (48.3 cm) W, 3.5" (8.9 cm) H, 14" (35.6 cm) D (from front mounting rails, including rear support ears)
WEIGHT 21 pounds (9.5 kg) net; 27 pounds (12.3 kg) shipping
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

EN
12
Specifications 4-Channel Low-Impedance Models
CX254 CX404
OUTPUT POWER (Watts)
20 - 20k Hz, 0.03% THD, 8 Ohms/Ch. 170 250
20 - 20k Hz, 0.05% THD, 4 Ohms/Ch. 250
1k Hz, 1.0% THD (EIA), 8 Ohms/Ch.
1k Hz, 1.0% THD (EIA), 4 Ohms/Ch. 450
1k Hz, 1.0% THD (EIA), 2 Ohms/Ch. 450
Bridge Mono, 20 - 20k Hz, 0.1% THD, 16 Ohms 340 500
Bridge Mono, 20 - 20k Hz, 0.1% THD, 8 Ohms 500
Bridge Mono, 1k Hz, 1.0% THD, 8 Ohms 900
Bridge Mono, 1k Hz, 1.0% THD, 4 Ohms 900
DISTORTION, SMPTE-IM <0.01% <0.01%
FREQUENCY RESPONSE 20 - 20k Hz, ±0.2dB at 10dB below rated output power, all models (-3dB points: 8 Hz and 100 kHz)
SIGNAL to NOISE, unweighted, 20 - 20k Hz -106 dB -106 dB
VOLTAGE GAIN 29.0x (29dB) 36.5x (31dB)
INPUT SENSITIVITY, Vrms
for rated power into 8 Ohms 1.28 (+4.4dBu) 1.22 (+3.9dBu)
for rated power into 4 Ohms 1.08 (+2.9dBu) EIA: 1.16 (+3.5dBu)
OUTPUT CIRCUIT TYPE AB AB
INPUT IMPEDANCE 6k ohms unbalanced, 12k ohms balanced, all models
DYNAMIC HEADROOM 2 dB at 4 Ohms, all models
DAMPING FACTOR >500 at 8 Ohms, all models
AMPLIFIER PROTECTION Short circuit, open circuit, thermal, ultrasonic and RF protection. Stable into reactive or mismatched loads
COOLING Continuously variable speed fan; back-to-front air flow through heat sink tunnel
CONTROLS Front: AC POWER switch, gain controls (1 control per channel, 21 detents)
Back: 10-position DIP switch (1 per channel pair) with Clip Limiter (1 per Ch.), LF Filter on/off (1 per Ch.)
LF filter select: 33 or 50 Hz (1 per Ch.), Stereo/Parallel/Bridge mode selection switches
(1 set per Ch. pair)
LED INDICATORS POWER (green, 1 each), SIGNAL, -10dB, -20dB (green, 1 each per Ch.), CLIP (red, 1 each per
channel), BRDG and PAR (yellow, 1 each per Ch. pair)
CONNECTORS Input: 3-pin terminal block ("euro" or "Phoenix" type)
Output: barrier strip connectors with protective shroud, one barrier strip per Ch. pair
Other: two QSC DataPort connectors (supports full “V1”feature set), one DataPort per Ch. pair
LOAD PROTECTION Turn-on/turnoff muting, AC coupling (DC fault blocking), Clip limiting.
POWER REQUIREMENTS Refer to rear panel serial number label. Configured at factory for 100, 120 or 220-240 VAC, 50- 60 Hz.
DIMENSIONS 19.0" (48.3 cm) W, 3.5" (8.9 cm) H, 14" (35.6 cm) D (from front mounting rails, including rear
support ears)
WEIGHT 21 pounds (9.5 kg) net; 27 pounds (12.3 kg) shipping
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

EN
13
Specifications 2- and 4-Channel Distributed 70V Line Models
CX204V CX302V CX602V CX1202V
OUTPUT POWER (Watts)
20 - 20k Hz, 0.03% THD, 70V/Ch. 200 200 400 800
20 - 20k Hz, 0.03% THD, 8 Ohms/Ch. 550 700
20 - 20k Hz, 0.05% THD, 4 Ohms/Ch. 1100
1k Hz, 0.05% THD (EIA), 70V/Ch. 220 250 440 1000
1k Hz, 0.1% THD (EIA), 70V/Ch. 300 600 1200
1k Hz, 1.0% THD (EIA), 70V/Ch. 300
Bridge Mono, 140V, 20 - 20k Hz, 0.1% THD 400 400 800 850
Bridge Mono, 140V, 1k Hz, 0.1% THD 440 600 1200 2400
Bridge Mono, 1k Hz, 0.1% THD, 16 Ohms 1200 1400
Bridge Mono, 1k Hz, 0.1% THD, 8 Ohms 2300
DISTORTION, SMPTE-IM <0.02%, all models
FREQUENCY RESPONSE 20 - 20k Hz, ±0.2dB at 10dB below rated output power, all models (-3dB points: 8 Hz and 100 kHz)
SIGNAL to NOISE, unweighted, 20 - 20k Hz -106 dB. all models
VOLTAGE GAIN 56.6x (35dB) all models
INPUT SENSITIVITY, Vrms 1.26V (+4.2dBu) for rated power at 70.7V
OUTPUT CIRCUIT TYPE AB AB AB H
INPUT IMPEDANCE 6k ohms unbalanced, 12k ohms balanced, all models
DYNAMIC HEADROOM 2 dB at 4 Ohms, all models
DAMPING FACTOR >500 at 8 Ohms, all models
AMPLIFIER PROTECTION Short circuit, open circuit, thermal, ultrasonic and RF protection. Stable into reactive or
mismatched loads
COOLING Continuously variable speed fan; back-to-front air flow through heat sink tunnel
CONTROLS Front: AC POWER switch, gain controls (1 control per channel, 21 detents)
Back: 10-position DIP switch with Clip Limiter (1 per Ch.), LF Filter on/off (1 per Ch.)
LF filter select: 33 or 50 Hz (1 per Ch.), Stereo/Parallel/Bridge mode selection switches
LED INDICATORS POWER (green, 1 each), SIGNAL, -10dB, -20dB (green, 1 each per Ch.), CLIP (red, 1 each per
channel), BRDG and PAR (yellow, 1 each)
CONNECTORS Input: 3-pin terminal blocks ("euro" or "Phoenix" type)and XLRs (pin 2 positive)
Output: barrier strip connectors with protective shroud
Other: QSC DataPort connector (supports full “V1”feature set)
LOAD PROTECTION Turn-on/turnoff muting, AC coupling (DC fault blocking), Clip limiting.
POWER REQUIREMENTS Refer to rear panel serial number label. Configured at factory for 100, 120 or 220-240 VAC, 50- 60 Hz.
DIMENSIONS 19.0" (48.3 cm) W, 3.5" (8.9 cm) H, 14" (35.6 cm) D (from front mounting rails, including rear
support ears)
WEIGHT 21 pounds (9.5 kg) net; 27 pounds (12.3 kg) shipping
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

EN
14
This page intentionally left blank.

ES
15
Precauciones importantes de seguridad y explicación de los símbolos
1- Lea estas instrucciones.
2- Conserve estas instrucciones.
3- Observe todas las advertencias.
4- Siga todas las instrucciones.
5- ADVERTENCIA: Para prevenir incendios o descargas eléctricas, no exponga este equipo a la lluvia ni a la humedad. No use este aparato cerca del agua.
6- Límpielo sólo con un paño seco.
7- No obstruya ninguna abertura de ventilación.
8- No lo instale cerca de fuentes de calor tales como radiadores, registros térmicos, estufas ni otros aparatos (inclusive amplificadores) que produzcan calor.
9- No anule ningún elemento de seguridad de la clavija polarizada o de la clavija con conexión a tierra. Una clavija polarizada tiene dos hojas, una más ancha
que la otra. Una clavija con conexión a tierra tiene dos hojas y un terminal de conexión a tierra. La hoja ancha o el tercer terminal se proporcionan para su
seguridad. Si la clavija que se le proporciona no cabe en su tomacorriente, consulte con un electricista para reemplazar el tomacorriente obsoleto.
10- Proteja el cable de alimentación para que no camine sobre él ni se le comprima, particularmente las clavijas, las tomas de corriente y el punto en donde
sale del aparato.
11- Use sólo piezas/accesorios especificados por QSC Audio Products, LLC
12- Use sólo con herraje, soportes, estantes y componentes vendidos con el aparato o por QSC Audio Products, LLC
13- Desenchufe el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante periodos prolongados de tiempo.
14- Refiera todo el servicio a personal calificado. Es necesario dar servicio al aparato cuando sufra algún daño, como cuando se daña el cable de
alimentación eléctrica o la clavija, cuando se derraman líquidos o caen objetos sobre el aparato, cuando éste ha estado expuesto a la lluvia o humedad,
cuando no opere normalmente o cuando se haya caído.
El signo de exclamación dentro de un triángulo equilátero tiene la intención de alertar al usuario de la presencia de importantes instrucciones de
operación y mantenimiento (servicio) en este manual.
Los rayos impresos cerca de los terminales de SALIDA del amplificador tienen la intención de alertar al usuario del riesgo de energía peligrosa. Los
conectadores de salida que pudiesen representar un riesgo están marcados con el símbolo del rayo. No toque los terminales de salida mientras el
amplificador está encendido. Asegúrese de que todas las conexiones con el amplificador estén apagadas.
El símbolo del rayo con una punta de flecha dentro de un triángulo equilátero tiene la intención de alertar al usuario de la presencia de voltaje "peli-
groso" no aislado dentro de la caja del producto, que puede ser de magnitud suficiente para constituir un riesgo de descarga eléctrica a los seres
humanos.
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA. EL INTERIOR NO CONTIENE PIEZAS A LAS QUE
EL USUARIO PUEDA DAR SERVICIO. REFIERA EL SERVICIO A PERSONAL CALIFICADO.
ADVERTENCIA: Para prevenir incendios o descargas eléctricas, no exponga este equipo a la lluvia ni a la humedad.
DECLARACIÓN DE LA FCC RESPECTO A LA INTERFERENCIA
NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites de un dispositivo digital Clase B, en virtud de la parte 15 de las reglas de la FCC.
Estos límites están diseñados para proporcionar protecciónrazonablecontrainterferencia dañina en una instalación residencial.Esteequipogenera,usay puede irradiar
energía de radiofrecuencia, y si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina con las comunicaciones de radio. Sin embargo,
no hay garantía que no ocurrirá interferencia en una instalación en particular. Si este equipo causa interferencia dañina a la recepción de radio o televisión, lo cual se
puede determinar al apagar y encender el equipo, se recomienda al usuario que trate de corregir la interferencia en una o más de las siguientes maneras:
Reoriente o reubique la antena receptora.
Aumente la separación entre el equipo y el receptor.
Conecte el equipo en un tomacorriente de un circuito diferente al cual está conectado el receptor.
Consulte al distribuidor o a un técnico experimentado de radio o TV para solicitar ayuda.
© Copyright 2005 & 2007, QSC Audio Products, LLC
QSC® es una marca comercial registrada de QSC Audio Products, LLC
“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas Comerciales de los Estados Unidos
Todas las marcas comerciales son propiedad de sus respectivos dueños.

ES
16
Introducción
Muchas gracias por la compra de este amplificador de potencia QSC. Por favor lea las siguientes instrucciones para obtener los
mejores resultados.
El modelo CX tiene las siguientes características:
• Modelos de salida de 70V de baja impedancia o sin transformadores de 2 y de 4 canales
• Cada par de canales tiene su propio conectador DataPort y conmutador de modo
• Los conectadores DataPort QSC conectan a los accesorios y sistemas de supervisión QSC más avanzados
• Conmutadores de modo para límite de recorte, filtro de baja frecuencia, y entradas estereofónicas, monopuenteadas y paralelas
• Suministro de potencia de conmutación QSC PowerLight de alto rendimiento, compacto y ligero
• Protección y control completos del amplificador
• Conectadores de salida con barra protectora
• Conectadores de entrada balanceada XLR y de bloque de terminales
• Los controles de ganancia están empotrados y con retenes
• La cubierta de seguridad de los controles de ganancia evita las alteraciones
• La limitación activa de la corriente de entrada elimina la necesidad de secuenciación dela potencia
• Indicadores LED de potencia, modo paralelo o puenteado, presencia de señal de entrada, -20dB, -10dB, y recorte/protección
• Asas opcionales para el panel frontal
• Transformador IT-42 de salida aislada para CX302 para 25V, 70V y 100V (o modo puenteado de 50V, 140V y 200V)
Desembalaje
La caja empacada en fábrica contiene:
• Amplificador CX
• Manual del usuario
• Cubierta de seguridad para los controles de ganancia
• Patas adhesivas de caucho (para aplicaciones de montaje que no sean en bastidor)
• Conectadores de entrada de tres patas al bloque de terminales
• Conectadores de salida de lengüeta de pala
• Cable de alimentación desprendible tipo IEC
Cuando embarque el amplificador utilice el mismo tipo de caja.
Panel frontal
(Se muestra el modelo CX404, es similar a otros modelos)
1- Conmutador de encendido
2- Ventilas de descarga del aire de enfriamiento
3- Indicadores LED
4- Tornillo de retención del panel de seguridad
5- Controles de ganancia
6- Ranuras de detención del panel de seguridad

ES
17
Montaje en bastidor
Se muestran las asas opcionales. Use cuatro tornillos y aran-
delas para montar el amplificador en los rieles del bastidor
del equipo. Para usar el amplificador sin bastidor,
instale las patas de caucho autoadhesivas
en la parte inferior.
Enfriamiento
El aire fluye desde el bastidor hacia el interior por la
parte posterior del amplificador y hasta afuera por la
parte frontal. Esto mantiene la rejilla fría. El ventilador
automáticamente funciona más rápido cuando el
amplificador está trabajando mucho.
¡No obstruya las ventilas frontales o posteriores!
Conexión a la línea principal de CA
Conecte la CA en el receptáculo IEC que se encuentra en la parte posterior del amplificador. NOTA: Apague el conmutador de CA
antes de conectar la CA. El conmutador de CA debe estar encendido para usar los sistemas de control remotoo la función de Espera.
El voltaje correcto de la línea de CA se muestra en la etiqueta del número de serie que se encuentra en el panel posterior. Si se
conecta un voltaje de línea incorrecto se puede dañar el amplificador o aumentar el riesgo de una descarga eléctrica.
Flujode aire en los amplificadorQSC:Elaire frío
es arrastrado hacia el interior de la parte poste-
rior del amplificador por el ventilador de enfri-
amiento. El aire caliente sale por el frente del
1- Conectadores de entrada del bloque determinales del Canal 1
2- Conectador DataPort
3- Conectadores de entrada del Canal 2 al bloque de terminales
4- Conmutadores de modo
5- Conectadores de salida con barra protectora
6- Ventilas de entrada del aire de enfriamiento
7- Diagramas para el ajuste del conmutador de modo
8- Conectador de potencia IEC
Panel posterior
(Se muestra el modelo CX404, los otros modelos son similares, los modelos de dos canales también están equipados con entradas

ES
18
Modo estéreo: Los conmutadores
4, 5, 6 y 7 todos están ajustados
en la posición HACIA ABAJO.
Modoparalelo:Losconmutadores
4, 5 y 6 están ajustados en la
posición HACIA ARRIBA.
El conmutador 7 está ajustado en
la posición HACIA ABAJO.
Modo puenteado: Los conmutado-
res 4, 5, 6 y 7 todos están ajusta-
dos en la posición HACIA
ARRIBA.
Filtro de baja frecuencia (se muestra
el modelo “V”): Cada canal tiene sus
propios conmutadores para la acti-
vación/desactivación del filtro LF y
para la selección de frecuencia.
•El primer canal utiliza los conmuta-
dores 2,3. El segundo canal utiliza
los conmutadores 8,9.
•Los conmutadores 3 y 8
ENCIENDEN o APAGAN el filtro LF.
•Los conmutadores 2 y 9 seleccio-
nan 33/75 Hz (baja Z) o 50/75 Hz
(modelos “V”) o 75 Hz.
•En los modelos de cuatro canales,
el conmutador de segundo modo
tiene conmutadores para el canal 3
y para el canal 4
Ajuste de los conmutadores de modo
Modelos de dos canales: Un conmutador de modo controla la limitación
de recorte independiente y la filtración de baja frecuencia (LF) de cada
canal. Los conmutadores pueden ajustar el modo de operación del amplifi-
cador en estéreo, paralelo o en puente.
Modelos de cuatro canales: Hay dos conmutadores de modo; uno con-
trola la operación de los canales 1-2, y el otro controla la operación de los
canales 3-4. No es posible conectar en puente o en paralelo los canales 1
o 2 con los canales 3 o 4.
Ajuste de los limitadores de recorte
Cada canal tiene un limitador de recorte con su propio conmutador de
encendido y apagado. El limitador sólo responde al recorte real, y com-
pensa automáticamente las variaciones de carga y de voltaje. General-
mentese recomienda la limitación de recorte,especialmente para proteger
excitadores de alta frecuencia.
Ajuste el conmutador HACIA ARRIBA (posición de ENCENDIDO) para
usar la limitación de recorte.
El conmutador 1 controla el primer canal.
El conmutador 10 controla el segundo canal.
Selección del modo Estéreo, Paralelo o Puenteado
Cada uno de los pares de canales se pueden ajustar para operar en modo
estéreo normal, modo de entrada en paralelo o modo monopuenteado. En
modelos de cuatro canales, el canal 1 se puede conectar en puente o en
paralelo con el canal 2; el canal 3 se puede conectar en puente o en
paralelo con el canal 4.
Modo estéreo: Cada canal dentro del par permanece independiente, y
cada uno se puede usar para una señal diferente.
Modo paralelo: Este ajuste conecta entre sí ambas entradas de un par.
Una señal alimenta ambos canales. No conecte fuentes diferentes a cada
entrada.El control degananciay la conexióndel altavoz de cada canalper-
manecen independientes.
Modo puenteado: Este ajuste combina ambos canales de un par en un
solo canal con dos veces el voltaje de salida. Use sólo la entrada y el con-
trol de ganancia del primer canal. Ajuste el control de ganancia del seg-
undo canal al mínimo.
No conecte entradas diferentes a cada lado de un par de canales cuando
opere en modo paralelo o puenteado.
Ajuste de los filtros de baja frecuencia
Cada canal tiene un filtro de baja frecuencia de 12dB por octava que se
puede activar o desactivar. Los modelos de baja impedancia se pueden
ajustar para 33 o para 75 Hertzios y una salida distribuida (modelos “V”)
para 50 o 75 Hertzios para prevenir la saturación de los transformadores
del altavoz de 70V. Esto reduce la deformación y evita la sobrecarga
del amplificador.
Modelos de baja impedancia: El filtro sólo se debe desactivar para accio-
nar los subwoofers. El ajuste de 33 Hz generalmente funciona bien con
altavoces que tienen excitadores LF (de 12”o más). El ajuste de 75 Hz fun-
ciona bien con altavoces compactos (de menor tamaño). Revise las espe-
cificacionesdelosaltavocesyseleccioneel ajusteque seamássimilarala
capacidad de baja frecuencia del altavoz.
Modelos de impedancia alta (“V”): El filtro sólo se debe desactivar para
accionar los subwoofers con transformadores especiales de baja frecuen-
Cada canal tiene su propio conmu-
tador para encender y apagar el
limitador de recorte.
El primer canal utiliza el conmuta-
dor 1. El segundo canal utiliza el
conmutador 10. En los modelos de
cuatro canales, el conmutador de
segundo modo tiene conmutado-
res para el canal 3 y para el canal 4
Bloque típico del conmutador de
modo como se ve desde la parte
posterior del amplificador (se
muestra el modelo CX404V).

ES
19
DataPort
Losmodelosde dos canalestienen un DataPort,los modelos de cuatrocanalestienen dos DataPorts(uno para
loscanales1-2,unoparaloscanales 3-4). El DataPort seconecta aaccesoriosydispositivosdeprocesamiento
QSCopcionales.Losdispositivos DataPortpermitenel control remoto delaespera, el procesamientoDSP y las
funciones de filtrado y cruce. El DataPort del CX apoya todo el conjunto de características del DataPort "V1".
Los modelos de dos canales soportan "módulos" DSP directamente montados. Los modelos decuatro canales
requieren el montaje remoto de módulos accesorios conectados con cables DataPort.
Cada DataPort se conecta a su respectivo par de canales; canales 1-2 o canales 3-4. Cada par de canales
puedeusarsuDataPorto las entradasdelbloque de terminales. Cuando se useelDataPort, no lo conecte alas
entradas del bloque de terminales de ese canal. La espera del amplificador es controlada solamente por el
DataPort de los canales 1-2.
Sugerencias sobre el DataPort:
1- El DataPort 1-2 controla la característica de espera para todo el amplificador. El conmutador de CA se debe ENCENDER antes de
que el DataPort pueda controlar la potencia.
2- Cada DataPort controla y supervisa las señales a su respectivo par de canales (canales 1-2, canales 3-4).
3- Noutilicelos conmutadores demodomonopuenteadoo paralelo cuandoutilicelasentradasDataPort. Es posible que sereduzcael
nivel de la señal. Si desea más información consulte el Manual del Propietario del dispositivo DataPort.
4- Normalmenteseusaun dispositivo DataPortparacontrolarlagananciadela señal antes de queentreen el amplificador.Ajuste los
controles de ganancia del panel frontal al máximo después de confirmar la operación correcta. Si lo desea, instale la cubierta protec-
tora para evitar alteraciones.
5- Cada canal utiliza un disipador de calor interno separado. Las temperaturas del disipador de calor se reportan en el DataPort de
ese par.
6- Consulte con su distribuidor QSC o visite el sitio Web de QSC para ver los últimos productos DataPort.
Entradas
Cadacanaltieneunaentradabalanceadadetrespatas al bloque de terminales.Losmodelosdedoscanalestambién tienen entradas
XLR. La impedancia de entrada es de 12k ohmios balanceada o 6k ohmios no balanceada. En la caja se incluye un conjunto de
conectadores del bloque de terminales. El cableado del bloque de terminales está conectado con simples herramientas de mano, y
las entradas se pueden cambiar rápidamente. Las entradas XLR están conectadas con cables estándar y se pueden cambiar rápida-
mente. Los conjuntos de patas están marcados en el panel posterior.
Se recomiendan conexiones balanceadas para reducir el zumbido y la interferencia de la CA, especialmente en tramos largos de
cable. Las conexiones no balanceadas pueden ser adecuadas para tramos cortos de cable. La impedancia de la fuente de la señal
debe ser menor de 600 ohmios. Si el DataPort que se está usando es para señales de entrada, no conecte los cables en los bloques
de terminales.
Conectadores del bloque de terminales.
Entradas balanceadas: Quite 1/4 de pulgada (6 mm) de aislamiento del cable y conecte la clavija como se
muestra Asegúrese de apretar firmemente los tornillos.
Entradas no balanceadas: Quite 1/4 de pulgada (6 mm) de aislamiento del cable y conecte la clavija como
se muestra La pata central debe estar conectada con la pata de blindaje como se muestra. Asegúrese de
apretar firmemente los tornillos.
Entradas XLR (solamente modelos de dos canales)
Entradas balanceadas: Conecte a la clavija como se muestra.
Entradas no balanceadas: Conecte a la clavija como se muestra. La pata 3 y la pata 1 se
deben conectar con un puente como se muestra.
DataPort en un amplificador de 4

ES
20
Conexión en estéreo o
paralelode 70V:Cadazona
de 70V se conecta a su
canal respectivo. Aseg-
úrese de que todas las
conexiones del altavoz
mantengan la polaridad
adecuada.
Conexión puenteada de
140V: Conecte cada par
puenteado a un circuito de
140V como se muestra.
Revise que la polaridad
sea correcta.
Salidas
Las conexiones del cableado se muestran en la parte posterior del chasis. Note
detenidamentelas marcas depolaridad,queestánconfiguradaspara facilitar las
conexiones del modo puenteado. En el ejemplo se muestran los modelos de
cuatro canales; los modelos de dos canales son similares.
¡ADVERTENCIA SOBRE LA SEGURIDAD DE LOS TERMINALES DE SALIDA!
No toque los terminales de salida mientras el amplificador está encendido.
Asegúrese de que todas las conexiones con el amplificador estén apagadas.
¡Riesgo de energía peligrosa!
Salidas de baja impedancia
Modo estéreo y en paralelo: Conecte cada altavoz a su propio canal del ampli-
ficador, como se muestra en la etiqueta del chasis. Los conmutadores de config-
uración de modo deben ajustarse en modo estéreo o paralelo.
Modo puenteado: El modo puenteado configura el par de canales para que
excite una sola carga de alta potencia del altavoz. Los conmutadores de configu-
raciónde modo sedeben ajustar enel modo puenteado.Use sólo laentrada y el
control de ganancia del primer canal. Ajuste el control de ganancia del segundo
canal al mínimo.
Salidas distribuidas (modelos “V”, 70V/140V)
Modo estéreo y en paralelo: Conecte cada circuito de 70V a su propio canal
del amplificador, como se muestra en la etiqueta del chasis. Los conmutadores
de configuración de modo deben ajustarse en modo estéreo o paralelo.
Salida de 70V: ¡Riesgo de energía peligrosa! Se debe usar un cableado Clase 2
para las salidas de 70V.
Modo puenteado: El modo puenteado configura el par de canales para que
excite a un solo circuito de sonido de 140V/200V. Los conmutadores de configu-
raciónde modo sedeben ajustar enel modo puenteado.Use sólo laentrada y el
control de ganancia del primer canal. Ajuste el control de ganancia del segundo
canal al mínimo. Conecte la carga como se muestra en la etiqueta del chasis.
PRECAUCIONES CON EL MODO PUENTEADO DE 140V:
El cableado de Clase 3 se debe usar para las salidas monopuenteadas
de 140V.
Conecte sólo circuitos de sonido distribuido de 140V en modo puenteado. ¡No
use cargas de 70V en modo puenteado! Use los canales de modo estéreo o
paralelo para excitar cargas de 70 V. 140V es el mínimo para una operación de
modo puenteado.
Conexión en estéreo o en
paralelo de baja impedan-
cia: Cada carga de altavoz
se conecta a su canal
respectivo. Se muestra el
modelo de cuatro canales.
Asegúresede quetodaslas
conexiones del altavoz
mantengan la polaridad
adecuada.
Conexión puenteada de
baja impedancia: Cada
carga del altavoz se
conecta a un par de canal
puenteado. Se muestra el
modelo de cuatro canales.
Cargas clasificadas por
modelo
¡Asegúrese de que el amplifi-
cador modelo que está
usando esté clasificado para
la carga!
Un asterisco (*) indica que el mod-
elo está clasificado para la carga.
(S/P)= Modo estéreo/paralelo
(Br.)= Modo puenteado
