Quoizel LWS3200D User manual

PART DESCRIPTION QUANTITY
3pcs
Wire Connector
Mounting Screw
C
2018 QuoizelInc.
Model#
LWS3200D Item# 0759428
Warnings And Cautions
1
Español p. 9
Français p. 5
Package Contents
Stock Part#
Tools Required
Bulb Recommended:
Estimated Assembly Time
Preparation
Quoizel Customer Service
(not included): Flathead screwdriver, Phillips screwdriver, electrical
tape, safety glasses, silicone sealant.
(3) Candelabra Base 60W Maximum, Alternate (3) LED bulb.
: 20 - 30 minutes
:
Identify and inspect all parts before beginning installation
Check package contents list and diagrams below to be sure all parts are included.
If any parts are missing or damaged, do not attempt to assemble, install or operate
the fixture.
Contact for replacement parts.
·
·
·
·
·
·
·
Turn off electricity at circuit breaker or main fuse box before installation. Consult a licensed electrician if in
doubt.
These instructions are provided for your safety. It is very important you read them completely before installing
fixture. We strongly recommend that a licensed, professional electrician perform the installation.
Disconnect fixture from power source before replacing bulbs.
- Make sure bulbs are given sufficient time to cool before removal.
- Do not subject glass parts to any shock while in operation or shattering may result.
6 Corporate Parkway
Goose Creek
SC 29445
Customer Service
Toll Free Phone
E-mail
:
1-844-564-3055
:
[email protected]
For the quickest
response, please visit
and
click on .
Quoizel.com
Contact Us
Thankyou for purchasing aQuoizel product.
Needassistance withparts orassembly?
CallQuoizel CustomerService tollfree at1-844-564-3055;
send us an email at [email protected] or visit us online at www.quoizel.com
B
A
3pcs
Fixture Body 1pc
A
BC
D
Glass
(Pre-assembled to fixture body)
D1pc
E
N/A
G12577SH
912579KIT
M12473FIS23
Finial
(Pre-assembled to Fixture Body) 1pc
E
04.28.2018

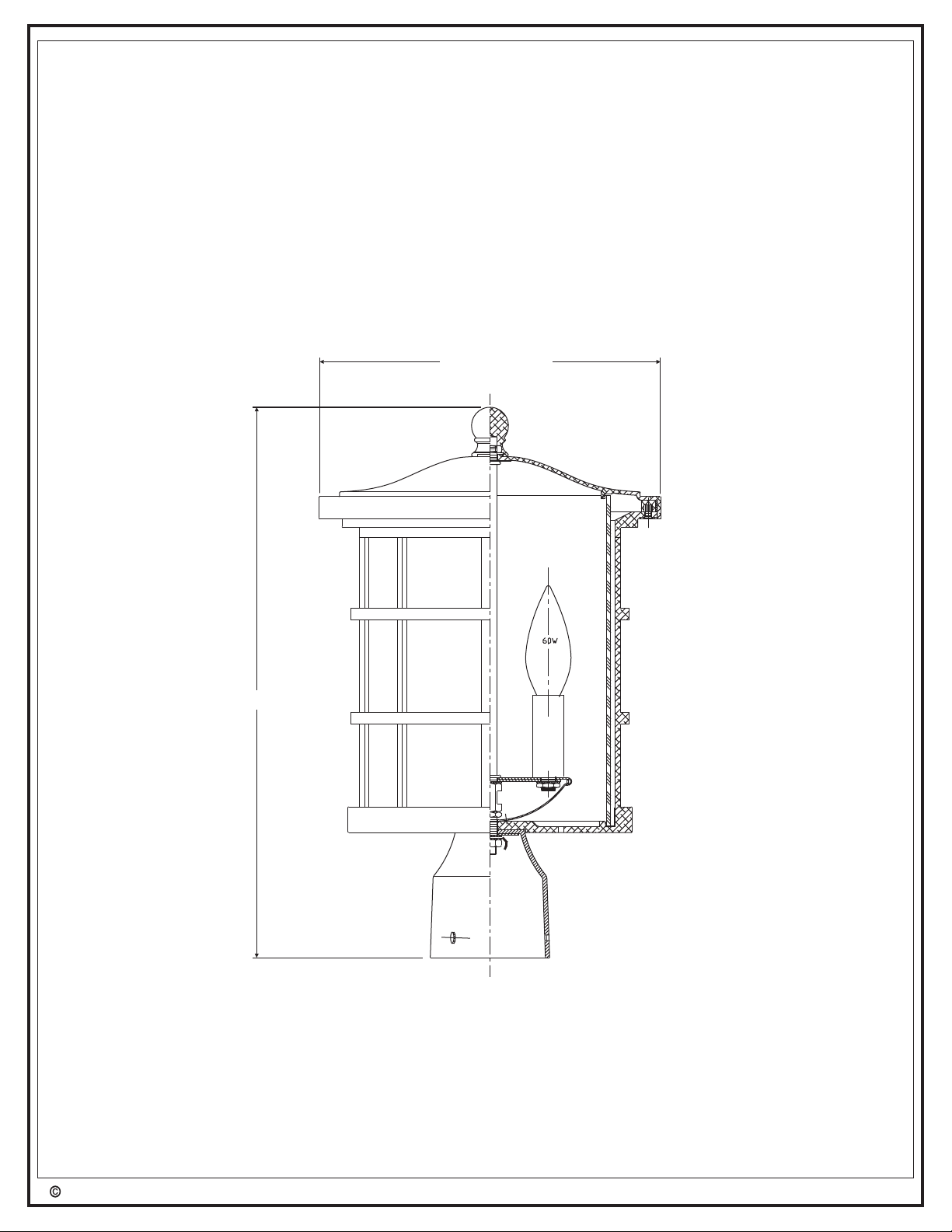

NOTE: ALL DIMENSIONS ARE ROUNDED UP TO THE NEAREST 1/2"
2
9.5” Dia.
15”
2018 QuoizelInc.

3
STEP 1:
a. Remove the finial, fixture hood, flat washer from the
stem assembly.
: Place a cloth or towel on the ground under the
work area to prevent loss of mounting hardware if
dropped.
Note
STEP 5:
a. Install correct bulbs referring to fixture markings and/or labels for maximum wattage.
Fixture hood
Fixture body
Fixture body
Post
Post Fitter
STEP 4:
a. Coat the top 1 in. of the post with clear silicone caulk
(not supplied) and position the post fitter of the fixture
body onto the post.
b. Be sure to seat it completely, aligning the holes in the
fitter with the 1/16 in. pilot holes drilled into the post.
c. Secure using the mounting screws.
Fixture body
Post
Post Fitter
Mounting
Hole
Mounting Screw
Stem
Finial
Flat Washer
STEP 2:
a. Carefully fit the post fitter of the fixture body over the
end of the post (not supplied), making sure the post
fitter is fully seated.
b. Mark the drill point for the 3 mounting screws using 3
mounting holes as reference.
c. After marking hole locations, remove fixture from post
and drill 1/16 in. pilot holes for screws.
WHITE
BLACK (OR RED) WIRE
WHITE
BLACK
FROM SUPPLY
FROM SUPPLY
FROM FIXTURE
FROM FIXTURE
STEP 3:
* Use Wire Connectors (supplied) to connect the wires.
ground wire supply ground
supply white wire white fixture
supply wire
e supply black (or red) black
fixture supply wire
a. Connect fixture to wire with
wire connector.
b. Connect the to the
with wire connector.
c. Connect th wire to the
with wire connector.
d. Wrap each connection with approved electrical tape and
carefully stuff all of the connected wires into the post.
GROUND WIRE GROUND WIRE
FROM SUPPLY FROM FIXTURE
2018 QuoizelInc.

4
CARE AND MAINTENANCE
Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives to clean
fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light.
Fuse blows or the
circuit breaker trips
when light is turned
on.
1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
Crossed wires or power wire is
grounding out.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Check wire connection.
Your installation is now complete! Restore electricity
and save this sheet for future reference.
STEP 6:
a. Place the previously removed flat washer, fixture hood,
over the stem.
b. Secure with the previously removed finial.
c. Hand-tighten until snug.
Fixture hood
Fixture body
Stem
Finial
Flat Washer
2018 QuoizelInc. Printed in China

5
Outils nécessaires
Ampoules recommandées :
Temps d'assemblage approximatif :
Préparation :
(non inclus) : tournevis à tête plate, tournevis cruciforme, ruban
isolant, lunettes de sécurité et échelle, base de silicone.
(3) ampoules à petit culot d'un maximum de 60 W, 3
ampoules LED de rechange.
de 20 à 30 minutes.
Repérez et inspectez toutes les pièces avant de commencer l'installation.
Vérifiez la liste du contenu de l'emballage et les illustrations ci-dessous afin de vous
assurer d'avoir toutes les pièces.
S'ilyadespiècesmanquantes ou endommagées, ne tentez pas d'assembler,
d'installer ni d'utiliser le luminaire.
Communiquez avec le service à la clientèle de Quoizel pour obtenir des pièces de
rechange.
·
·
·
·
·
·
·
Coupez l'alimentation à partir du panneau de disjoncteurs ou de fusibles principal avant de commencer
l'installation. En cas de doute, consultez un électricien qualifié.
Ces instructions servent à vous protéger. Il est très important que vous les lisiez entièrement avant de
commencer l'installation du luminaire. Nous vous suggérons fortement de faire appel à un électricien professionnel
qualifié pour l'installation.
Avant de remplacer des ampoules, débranchez le luminaire de la source d'alimentation.
- Attendez que les ampoules aient suffisamment refroidi.
- Ne faites subir aucun choc aux pièces de verre lors de leur utilisation pour éviter qu'elles se brisent.
Modèle #
LWS3200D Article # 0759428
Avertissements et mises en garde
6 Corporate Parkway
Goose Creek
SC 29445
Service à la clientèle
Courriel :
Numéro de
téléphone sans
frais:
1 844 564-3055
[email protected]
Pour obtenir
rapidement une
réponse, rendez-vous
surlesite et
cliquez sur « Contact
us » (« Communiquez
avec nous »).
Quoizel.com
Nousvous remercions d’avoir acheté ce produit Quoizel.
Besoinde piècesou desoutien pourl’assemblage?
Communiquezavec leservice àla clientèlede Quoizelau 1844 564-3055,
par courriel à l’adresse [email protected] ou visitez notre site Web à l’adresse www.quoizel.com
Contenu de l'emballage
PIÈCE DESCRIPTION Quantité Pièce #
3
Wire Connector
Capuchon de connexion
C1
3
Corps du luminaire
A
B
B
A
D
D
E
1
Verre
(Préassemblé au corps du luminaire)
S.O.
G12577SH
912579KIT
M12473FIS23
Embout
(Préassemblé au corps du luminaire) 1
C
E
2018 QuoizelInc.

REMARQUE : TOUTES LES DIMENSIONS INDIQUÉES SONT ARRONDIES AU 1,27 CM PRÈS
6
24,13 cm Dia.
38,1 cm
2018 QuoizelInc.

7
ÉTAPE5:
a. Posez des ampoules dont la puissance est conforme aux indications ou aux étiquettes du luminaire.
ÉTAPE 1 :
a. Retirez l'embout, le couvercle du luminaire, puis la
rondelle plate de l'ensemble de tige.
: Placez un linge ou une serviette sur le sol,
sous la zone de travail, pour éviter de perdre la
quincaillerie de fixation si vous l’échappez.
Remarque
Capuchon
du luminaire
ÉTAPE 2 :
a. Insérez prudemment le dispositif de fixation du corps du
luminaire sur l’extrémité du poteau (non fourni), en
vous assurant que le dispositif de fixation est bien
installé.
b. Marquez l’emplacement des trous pour les 3 vis de
montage en utilisant les 3 trous de montage comme
référence.
c. Une fois l’emplacement des trous marqué, retirez le
luminaire du poteau et percez des avant-trous pour les
vis à l’aide d’un foret de 1/16 po. Poteau
Dispositif de
fixation de
poteau
ÉTAPE 4 :
a. Couvrez environ 3 cm du haut du poteau de calfeutrant
à base de silicone transparent (non fourni) et placez le
dispositif de fixation de poteau du corps du luminaire
sur le poteau.
b. Assurez-vous qu’il est bien fixé en alignant les trous
dans le dispositif de fixation aux avant-trous de 1/16 po
percés sur le poteau.
c. Fixez le tout à l’aide des vis de montage.
Trous de
montage
Corps du luminaire
Poteau
Dispositif de fixation de poteau
Capuchon de connexion
Tige
Embout
Rondelle plate
BLANC DE L'ALIMENTATION
BLANC OU NERVURÉ
DU LUMINAIRE
FIL NOIR OU ROUGE
DE LA MAISON NOIR OU LISSE
DU LUMINAIRE
FIL DE MISE À LA TERRE
DE L'ALIMENTATION FIL DE MISE À LA TERRE
DU LUMINAIRE
ÉTAPE 3 :
* Utilisez les capuchons de connexion (fournis) pour
raccorder les fils.
a. Raccordez le du luminaire au
à l'aide du
capuchon de connexion.
b. Raccordez le au
à l'aide du
capuchon de connexion.
c. Raccordez le au
à l'aide du capuchon
de connexion.
d. Couvrez chaque connexion de ruban isolant approuvé
et enfoncez délicatement tous les fils connectés dans la
boîte de sortie.
fil de mise à la terre vert
fil de mise à la terre de l'alimentation
fil d'alimentation blanc fil
d'alimentation blanc du luminaire
fil d'alimentation noir (ou rouge) fil
d'alimentation noir du luminaire
2018 QuoizelInc.

8
ENTRETIEN
Nettoyez l'article à l'aide d'un linge doux et sec ou d'un plumeau. Évitez les produits chimiques forts et les
nettoyants abrasifs; ils pourraient endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
L'ampoule ne s'allume
pas.
Un fusible saute ou un
disjoncteur se
déclenche lorsque le
luminaire est mis sous
tension.
1. L’ampoule est grillée.
2. L’alimentation est coupée.
3. Les fils électriques sont mal
branchés.
4. L’interrupteur est défectueux.
Des fils sont croisés ou le fil d'alimentation
n'estpasmisàlaterre.
1. Remplacez l’ampoule.
2. Vérifiez l’alimentation électrique.
3. Vérifiez le câblage.
4. Testez ou remplacez l’interrupteur.
Vérifiez les connexions.
L'installation est maintenant terminée! Rétablissez le
courant et conservez ces instructions pour utilisation
ultérieure.
ÉTAPE6:
a. Remettez en place la rondelle plate, le couvercle du
luminaire sur la tige.
b. Fixez le tout à l'aide de l'embout retiré précédemment.
c. Serrez fermement à la main.
Capuchon
du luminaire
Corps du luminaire
Tige
Embout
Rondelle plate
2018 QuoizelInc. Imprimé en Chine

9
Herramientas necesarias
Bombilla recomendada:
Tiempo estimado de ensamblaje:
Preparación:
Servicio al cliente de Quoizel
(no se incluyen): Destornillador de cabeza plana,
destornillador Phillips, pinzas cortacables, cinta aislante, gafas de seguridad y escalera.
3 bombillas de base candelabro de 60 W como máximo,
alternativamente, 3 bombillas LED.
20 - 30 minutos
Identifique e inspeccione todas las piezas antes de comenzar la instalación.
Verifique la lista de contenidos del paquete y los diagramas que están debajo para
asegurarse de que se incluyan todas las piezas.
Si falta una pieza o alguna está dañada, no intente ensamblar, instalar ni utilizar el
producto.
Póngase en contacto con el para obtener piezas de
repuesto.
·
·
·
·
·
·
·
Desconecte el suministro eléctrico en el interruptor de circuito o caja de fusibles principal antes de la
instalación. Consulte a un electricista certificado si tiene dudas.
Estas instrucciones se proporcionan por su seguridad. Es importante que las lea por completo antes de instalar
el ensamble. Se recomienda encarecidamente que un electricista profesional autorizado realice la instalación.
Desconecte el ensamble de la fuente de alimentación antes de reemplazar la bombilla.
- Asegúrese de que las bombillas tengan suficiente tiempo para enfriarse antes de su extracción.
- No someta las piezas de vidrio a ninguna descarga mientras esté funcionando la lámpara, ya que podrían
romperse.
Modelo #
LWS3200D Artículo # 0759428
Advertencias y precauciones
Contenido del paquete
6 Corporate Parkway
Goose Creek
SC 29445
Servicio al cliente
Correo electrónico:
Número de teléfono
gratuito:
1-844-564-3055
[email protected]
Para una respuesta
más rápida, visítenos
en y
haga clic en
.
Quoizel.com
Contact
Us
Graciaspor haber comprado unproducto Quoizel.
¿Necesitaayuda conlas piezaso elensamble?
Llamegratis alServicio alcliente deQuoizel al1-844-564-3055,
envíenos un correo electrónico a [email protected] o visítenos en línea en www.quoizel.com
PIÈCE DESCRIPTION Quantité Pièce #
3pcs
Conector de cables
Tornillo de montaje
C
D
1pc
B
A
3pcs
Cuerpo de la lámpara
A
B
D
E
N/A
G12577SH
1pc
Vidrio
(preensamblado en el cuerpo de la lámpara)
912579KIT
M12473FIS23
Remate
(preensamblado en el cuerpo de la lámpara) 1pc
C
E
2018 QuoizelInc.

NOTA: TODAS LAS DIMENSIONES ESTÁN APROXIMADAS A LO MÁS CERCANO A 1,27 cm.
10
24,13 cm de diám.
38,1 cm
2018 QuoizelInc.

11
PASO 5:
a. Instale las bombillas correctas consultando las marcas o las etiquetas en la lámpara para conocer el vataje
máximo.
PASO 1:
a. Retire el remate, la campana de la lámpara y la
arandela plana del ensamble del vástago.
: Coloque una tela o toalla en el piso, bajo el área
de trabajo, para evitar la pérdida de aditamentos de
montaje si se caen.
Nota
PASO 2:
a. Coloque cuidadosamente el soporte del poste del
cuerpo de la lámpara sobre el extremo del poste (no se
incluye), asegurándose de que el soporte del poste
esté correctamente encajado.
b. Marque el punto en que perforará para los 3 tornillos de
montaje con 3 orificios de montaje como referencia.
c. Después de marcar las ubicaciones de los orificios,
retire la lámpara del poste y taladre orificios guía de
1,59 mm para los tornillos.
Poste
Soporte del
poste
PASO 4:
a. Recubra 2,54 cm de la parte superior del
poste con masilla para calafateo de silicona
(no se incluye) y coloque el soporte del poste
del cuerpo de la lámpara sobre el poste.
b. Asegúrese de encajarlo completamente
alineando los orificios del soporte con los
orificios guía de 1,59 mm taladrados en el
poste.
c. Fije con los tornillos de montaje. Orificios de
montaje Poste
Soporte del
poste
Tornillo de montaje
Vástago
Remate
Arandela plana
Cuerpo de la lámpara
Carcasa de
la lámpara
COSTADO BLANCO O
ESTRIADO DE LA LÁMPARA
COSTADO NEGRO O
LISO DE LA LÁMPARA
CABLE NEGRO
(O ROJO) DE LA CASA
CONDUCTOR DE
TIERRA DEL SUMINISTRO CONDUCTOR DE PUESTAA
TIERRA DE LA LÁMPARA
BLANCO DEL
SUMINISTRO
PASO 3:
* Use los conectores de cables (proporcionados) para
conectar los cables.
conductor de tierra
conductor blanco del suministro
conductor del suministro blanco de la lámpara
negro (o rojo) del suministro
conductor del suministro negro de la lámpara
a. Conecte el de la lámpara al
conductor de suministro usando el conector de cables.
b. Conecte el al
con
el conector de cables.
c. Conecte el conductor al
con el
conector de cables.
d. Envuelva cada conexión con cinta aislante aprobada y
coloque con cuidado todos los cables conectados
dentro de la caja de salida.
2018 QuoizelInc.

12
CUIDADO Y MANTENIMIENTO
Limpie con un paño suave y seco o con un paño de limpieza estático. No utilice productos químicos y limpiadores
abrasivos, ya que pueden dañar el acabado.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
Las bombillas no se
encienden.
Cuando se enciende la
luz, el fusible se
quema o el interruptor
de circuito se dispara.
1. La bombilla está quemada.
2. No hay alimentación eléctrica.
3. La conexión de los cables es
incorrecta.
4. El interruptor está defectuoso.
Hay conductores cruzados o el conductor de
fuerza no tiene puesta a tierra.
1. Reemplace la bombilla.
2. Compruebe que haya suministro de
electricidad.
3. Inspeccione el cableado.
4. Pruebe o reemplace el interruptor.
Revise las conexiones del cableado.
PASO 6:
a. Coloque la arandela plana, la campana de la lámpara
que retiró previamente sobre el vástago.
b. Asegure con el remate que se retiró previamente.
c. Apriete a mano hasta que quede ajustado.
Su instalación está completa. Restaure la
electricidad y guarde esta hoja de instrucciones para
referencia futura.
Vástago
Remate
Arandela plana
Cuerpo de la lámpara
Carcasa de
la lámpara
2018 QuoizelInc. Impreso en China
