Raider RDP-SDWC20 User manual

USER’SMANUAL
RDP-SDWC20
www.raider.bg
Contents
5 BG оригинална инструкция за употреба
12 EN original instructions’ manual
18 RS originalno uputstvo za upotrebu
24 RO instructiuni de folosire
30 MK упатство за работа
36 RU руководство по експлуатации
42 EL πρωτότυπο οδηγιες χρησεως
48 SL izvirno novodila za uporabo
53 HR izvorna upute za rad
RAIDER

○ Акумулаторна прахосмукачка
за сухо и мокро почистване без
батерия и зарядно
○ Соrdless wet & dry vacuum cleaner
without battery and charger
○ Usisavač za suvo/mokro čišćenje
bez baterie i punjac
○Aspirator uscat-umed fără baterie și
încărcător
○ Правосмукалка за суво и мокро
без батерија и полнач
○ Пылесос для влажной и сухой
очистки без акумулятора
○ Hλεκτρική σκούπα για υγρό/στεγνό
σκούπισμα χωρις μπαταρια και
φορτωση
○ Sesalnika za mokro in suho sesanje
bez baterije i štetnije
○ Usisavača za suho i mokro čišćenje
ONE BATTERY
FITS ALL

Art. No. Item Description
030130 R20 Cordless Drill Li-ion 2 speed 13 mm 44 Nm Solo RDP-SCD20
030131 R20 Cordless Hammer Drill-Driver Li-ion 2 speed 13 mm 50Nm Solo
RDP-SCDI20
030132 R20 Cordless Hex Impact Driver Li-ion 1/4" 180 Nm Solo RDP-SHID20
030133 R20 Cordless Impact Wrench Li-ion 1/2" 250 Nm Solo RDP-SCIW20
030134 R20 Cordless Impact Wrench Li-ion 1/2" 400 Nm 5 speed Solo
RDP-SCIW20-5
030135 R20 Cordless Rotary Hammer Li-ion SDS-plus Solo RDP-SRH20
030136 R20 Cordless Angle Grinder Li-ion Ø125mm 10000min-1 Solo RDP-SAG20
030137 R20 Cordless Jig Saw Li-ion quick 80mm Solo RDP-SJS20
030138 R20 Cordless Reciprocating Saw Li-ion quick Solo RDP-SRS20
030139 R20 Cordless Circular Saw Li-ion Ø165x20 mm 24T 4200 min-1 laser Solo
RDP-SCS20
163143 Circular Saw Blade Tungsten Carbide Tipped Ø165x20 mm 24T
030140 R20 Cordless Random Orbit Sander Li-ion Ø125 mm variable speed Solo
RDP-SRSA20
030141 R20 Cordless Multi-Tool Li-ion 3° variable speed quick Solo RDP-SOMT20

Art. No. Item Description
030211 Cordless Drill Li-ion 2 speed 13 mm 44 Nm 20 V 1.5 Ah 1 h RDP-SCD20 Set
030208 Cordless Hammer Drill-Driver Li-ion 2 speed 13mm 50Nm 20 V 2x2 Ah 1 h in
Case RDP-SCDI20 Set
030209 Cordless Angle Grinder Li-ion Ø125mm 10000min-1 20 V 2 Ah 1 h in Case
RDP-SAG20 Set
030210 Cordless Jig Saw Li-ion quick 80mm 20 V 2 Ah 1 h in Case RDP-SJS20 Set
074202 R20 Пистолет за боя акум. Li-ion Ø1.5 1.8 2.2 mm 1 L Solo RDP-SSGC20
075328 R20 Косачка Li-ion 360 mm 35L Solo RDP-SLM20
110287 Нож за акумулаторна косачка R20 360 mm RDP-SLM20
075545 R20 Коса акум. Li-ion 300 mm Solo RDP-SCBC20
075707 R20 Резачка за храсти акум Li-ion 510 mm Solo RDP-SCHT20
030151
R20 Cordless Rotary Hammer Brushless Li-ion SDS-plus Solo RDP-
SBRH20
030152 R20 Cordless Mixer Li-ion Solo RDP-SHM20
030153 R20 Cordless stapler comb Li-ion Solo RDP-SST20
030154 R20 Cordless Glue gun Li-ion ø11 Solo RDP-SGLG20
030155 R20 Cordless chain saw brushless 350 mm (14") Solo RDR-SBCS20

Art. No. Item Description
090319 R20 Cordless wet&dry vacuum cleaner
090315 R20 Cordless ash vacuum cleaner
032120 R20 System Starter Kit Li-ion 2 Ah 1h for series RDP-R20 System
131110 R20 Battery Pack Li-ion 20 V 1.5 Ah for series RDP-R20 System
131152 R20 Battery Pack Li-ion 20 V 2 Ah for series RDP-R20 System
131153 R20 Battery Pack Li-ion 20 V 4 Ah for series RDP-R20 System
131157 R20 Батерия Li-ion 20 V 6 Ah за серията RDP-R20 System
039703 R20 Charger for series RDP-R20 System
039704 R20 Rapid Charger for series RDP-R20 System
039706 R20 Adapter USD with lamp for series RDP-R20 System
039707 R20 Dual Charger for series RDP-R20 System 2x3 A
Прочетете ръководството преди употреба!
Refer to instruction manual booklet!
BG Снимките са с илюстративна цел. Изобразеният модел може да не е напълно идентичен със
закупената от вас машина.
EN The pictures are for illustration purpose. The pattern shown may not be exactly the same as the
machine you purchased.

5
BG

6www.raider.bg

7

8www.raider.bg
BG Снимките са с илюстративна цел. Изобразеният модел може да не е напълно идентичен със
закупената от вас машина.
EN The pictures are for illustration purpose. The pattern shown may not be exactly the same as the
machine you purchased.
1 Ръкохватка
2 Превключвател за включване /
изключване
3 Глава
4 Филтърна кошница
5 Предпазен поплавков клапан
6 Заключваща кука
7 Тяло
8 Съединител на смукателния маркуч
9 Конектор за издухване
10. Гъвкав маркуч
11 3-участъкова смукателна тръба
12 Комбиниран накрайник
13 колела
14 торбичка за прах
15 Филтър
16 накрайник
17 Капак на батерията
18 зарядно
19 Батерия
20 бутон за заключване
21 Държач на смукателния маркуч

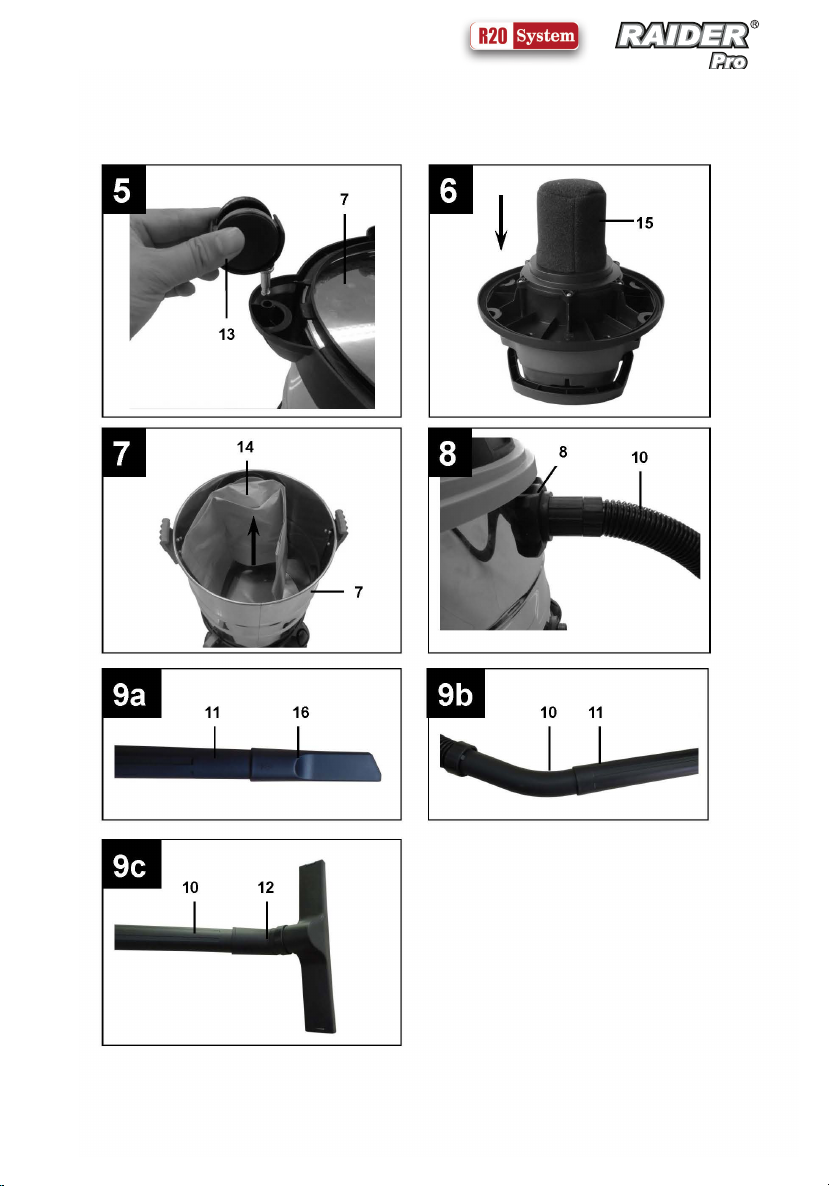

1 Handle
2 On/O󰀨 switch
3 Appliance head
4 Filter basket
5 Safety oat valve
6 Locking hook
7 Tank
8 Suction hose connector
9 Blow connector
10. Flexible hose
11 3-part suction tube
12 Combination nozzle
13 Castors
14 Dirt bag
15 Foam lter
16 Crevice nozzle

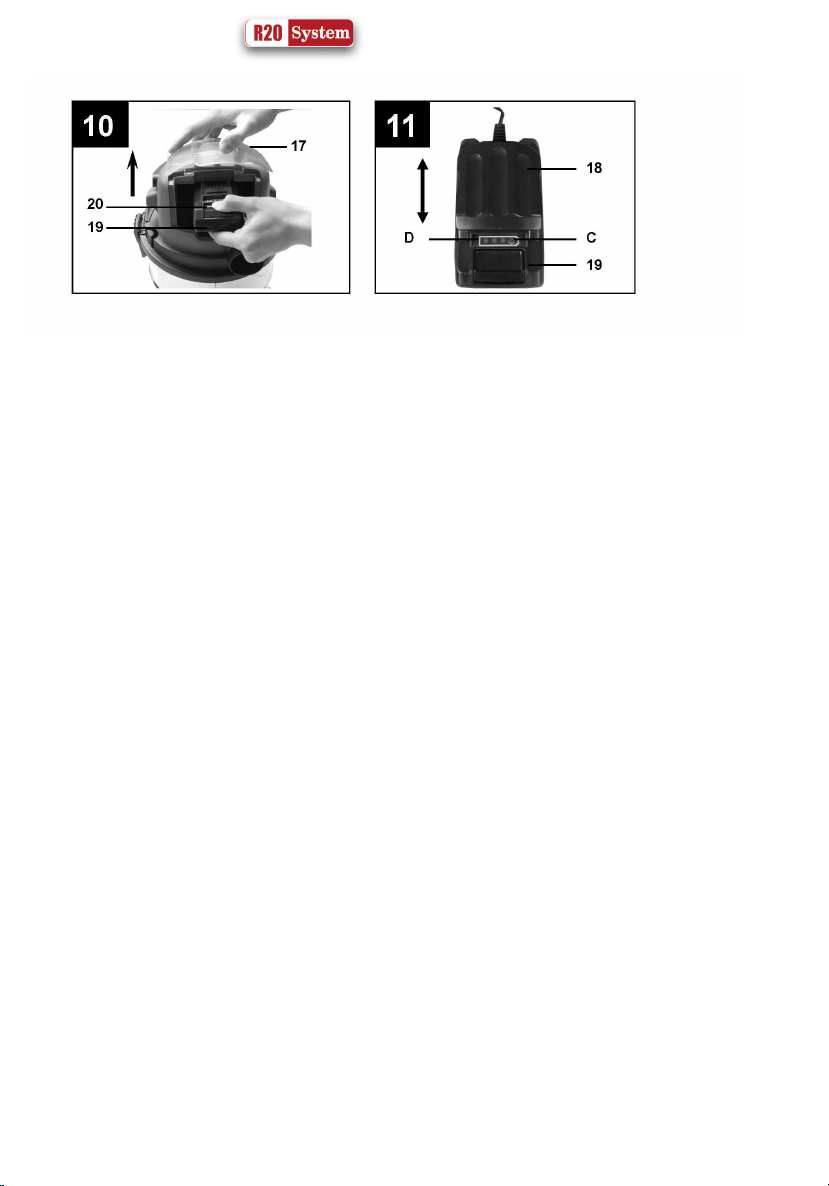

17 Battery cover
18 Charger
19 Battery pack
20 Push lock button
21 Suction hose holder

9
Оригинална инструкция за употреба
Уважаеми потребители,
Поздравления за покупката на машина от най-бързоразвиващата се марка за
електрически, бензинови и пневматични машини - RAIDER. При правилно инсталиране
и експлоатация, RAIDER са сигурни и надеждни машини и работата с тях ще Ви достави
истинско удоволствие. За Вашето удобство е изградена и отлична сервизна мрежа с 45
сервиза в цялата страна.
Преди да използвате тази машина, моля, внимателно се запознайте с настоящата
“Инструкцията за употреба”.
В интерес на Вашата безопасност и с цел осигуряване на правилната и
употреба, прочетете настоящите инструкции внимателно, включително препоръките и
предупрежденията в тях. За избягване на ненужни грешки и инциденти, важно е тези
инструкции да останат на разположение за бъдещи справки на всички, които ще ползват
машината. Ако я продадете на нов собственик то “Инструкцията за употреба” трябва да
се предаде заедно с нея, за да може новия ползвател да се запознае със съответните
мерки за безопасност и инструкциите за работа.
“Евромастер Импорт Експорт” ООД е упълномощен представител на
производителя и собственик на търговската марка RAIDER. Адресът на управление на
фирмата е гр. София 1231, бул. “Ломско шосе” 246, тел. [phone], www.raider.bg; www.
euromasterbg.com; e-mail: info@ euromasterbg.com.
От 2006 година във фирмата е въведена системата за управление на
качеството ISO 9001:2008 с обхват на сертификацията: Търговия, внос, износ и сервиз
на професионални и хоби електрически, пневматични и механични инструменти и обща
железария. Сертификатът е издаден от Moody International Certication Ltd, England.
ТЕХНИЧЕСКИ ДАННИ
параметър мерна
единица стойност
Модел -RDP-SDWC20
Номинално захранващо напрежение V AC 20
Обем на контейнера за отпадъци L 15
Максимален вакуум kPa 8
Максимален дебит на въздушния поток L/min 1300
Степен на защита IP 24
Ниво на звукова мощност LWA KWA = 3 dB dB 80
BG

10 www.raider.bg
При използването на уредите трябва се
спазят някои предпазни мерки, свързани
с безопасността, за да се предотвратят
наранявания и щети. За целта внимателно
прочетете това упътване за употреба / указанията
за безопасност. Пазете го добре, за да разполагате
с информацията по всяко време. В случай, че
трябва да предадете уреда на други лица, моля,
предайте им това упътване за употреба. Ние не
поемаме отговорност за злополуки или щети,
които възникват вследствие на несъблюдаването
на това упътване и на указанията за безопасност.
Указания за безопасност
Внимание: Преди монтажа и пускането в
експлоатация задължително съблюдавайте
инструкцията за употреба. Никога не почиствайте
уреда с разтворители. Не оставяйте готов за
експлоатация уред без надзор.
Пазете от достъп на деца.
В никакъв случай не засмуквайте: горящи
кибритени клечки, тлееща пепел и цигарени
угарки, възпламеняеми, разяждащи, огнеопасни
или експлозивни вещества, пари и течности.
Този уред не е подходящ за изсмукване на опасни
за здравето прахове.
Съхранявайте уреда в сухи помещения.
Не пускайте в експлоатация повреден уред.
Използвайте уреда само за дейностите, за които
е бил конструиран.
При почистване на стълби се изисква максимално
внимание.
Използвайте само оригинално оборудване и
резервни части.
Употреба по предназначение
Прахосмукачката за сухо/ мокро почистване
е подходяща за сухо и мокро почистване при
използване на съответния филтър. Уредът не е
предназначен за засмукване на възпламеняеми,
експлозивни или опасни за здравето вещества.
Машината трябва да се използва само по
предназначението й. Всяка по-нататъшна извън
това употреба не е по предназначение. За
предизвикани от това щети или наранявания от
всякакъв вид отговорност носи потребителят/
обслужващото лице, а не производителят.
Преди пускане в експлоатация
Акумулаторната машина се доставя
без батерия и зарядно. Използвайте само
батерия и зарядно от серията R20 System.
Монтаж на уреда.
Горната част на прахосмукачката се фиксира
със затварящите бутони за съда. За снемане на
горната част, натиснете затварящите бутони.
При монтаж на горната част внимавайте за
правилно фиксиране на затварящите бутони.
Монтаж на филтъра
Внимание!
Никога не използвайте прахосмукачката за сухо/
мокро почистване без филтър!
Монтаж на смукателния маркуч.
Свържете в зависимост от случая на приложение
смукателния маркуч към съответния извод на
прахосмукачката за сухо/ мокро почистване.
Засмукване
Свържете смукателния маркуч към извода за
смукателния маркуч.
Продухване.
Свържете смукателния маркуч към извода
вдухване.
За удължаване на смукателния маркуч могат
да се поставят един или няколко елемента на
смукателната тръба към смукателния маркуч.
Пусков прекъсвач.
Включване/Изключване.
За да включите прахосмукачката натиснете
бутона.
За да изключите прахосмукачката, натиснете
бутона повторно.
Почистване, поддръжка.
Поддържайте защитните приспособления,
въздушните прорези и корпуса на мотора
незамърсени от прах и мръсотия, колкото е
възможно. Препоръчваме Ви, да почиствате
уреда непосредствено след всяко използване.
Почиствайте уреда редовно с влажна кърпа и
малко течен сапун. Не използвайте почистващи
препарати или разтворители; същите биха могли
да разядат пластмасовите части на уреда.
Почистване на съда за отпадъци.
Съдът може, в зависимост от замърсяването, да
бъде почистван с влажна кърпа и малко течен
сапун или под течаща вода.
Проверявайте филтъра на прахосмукачката
редовно преди всяка употреба.
Опазване на околната среда.
С оглед опазване на околната среда
електроинструментът, допълнителните
приспособления и опаковката трябва да
бъдат подложени на подходяща преработка за

11
повторното използване на съдържащите се в тях
суровини.
Не изхвърляйте електроинструменти при
битовите отпадъци! Съгласно Директивата на
Европейския съюз 2012/19/EC относно излезли от
употреба електрически и електронни устройства
и утвърждаването и като национален закон
електроинструментите, които не могат да се
използват повече, трябва да се събират отделно
и да бъдат подлагани на подходяща преработка
за оползотворяване на съдържащите се в тях
ценни суровини.

12 www.raider.bg
EN
Original instruction manual
Dear Customer,
Congratulations on the purchase of machinery from the fastest growing brand of electric,
gasoline and pneumatic machines - RAIDER. When properly installed and operating, RAIDER
are safe and reliable machines and work with them will deliver a real pleasure. For your
convenience has been built and excellent service network of 45 service station across the
country.
Before using this machine, please carefully acquainted with these “instructions for use.
In the interest of your safety and to ensure proper use and read these instructions carefully,
including the recommendations and warnings in them. To avoid unnecessary errors and
accidents, it is important that these instructions will remain available for future reference to
all who will use the machine. If you sell it to a new owner “Instructions for Use” must be
submitted along with it to enable new users to become familiar with relevant safety and
operating instructions.
Euromaster Import Export Ltd. is an authorized representative of the manufacturer and
owner of the trademark RAIDER.
Adress: Soa City 1231, Bulgaria “Lomsko shausse” Blvd. 246, tel [phone], www.
raider.bg; www.euromasterbg.com; e-mail: [email protected] 2006 the company
introduced the system of quality management ISO 9001:2008 with scope of certication: Trade,
import, export and servicing of hobby and professional electrical, mechanical and pneumatic
tools and general hardware. The certicate was issued by Moody International Certication
Ltd, England.
Technical Data
Parameter Unit value
Model -RDP-SDWC20
Current V AC 20
Tank capacity L 15
Column depression kPa 8
Air suction L/min 1300
Ingress Protection Rating IP 24
Sound power level LWA KWA = 3 dB dB 80

13

14 www.raider.bg

15
Original instruction manual
Dear Customer,
Congratulations on the purchase of machinery from the fastest growing brand of electric,
gasoline and pneumatic machines - RAIDER. When properly installed and operating, RAIDER
are safe and reliable machines and work with them will deliver a real pleasure. For your
convenience has been built and excellent service network of 45 service station across the
country.
Before using this machine, please carefully acquainted with these “instructions for use.
In the interest of your safety and to ensure proper use and read these instructions carefully,
including the recommendations and warnings in them. To avoid unnecessary errors and
accidents, it is important that these instructions will remain available for future reference to
all who will use the machine. If you sell it to a new owner “Instructions for Use” must be
submitted along with it to enable new users to become familiar with relevant safety and
operating instructions.
Euromaster Import Export Ltd. is an authorized representative of the manufacturer and
owner of the trademark RAIDER.
Adress: Soa City 1231, Bulgaria “Lomsko shausse” Blvd. 246, tel [phone], www.
raider.bg; www.euromasterbg.com; e-mail: [email protected] 2006 the company
introduced the system of quality management ISO 9001:2008 with scope of certication: Trade,
import, export and servicing of hobby and professional electrical, mechanical and pneumatic
tools and general hardware. The certicate was issued by Moody International Certication
Ltd, England.
Technical Data
Parameter Unit value
Model -RDP-SDWC20
Current V AC 20
Tank capacity L 15
Column depression kPa 8
Air suction L/min 1300
Ingress Protection Rating IP 24
Sound power level LWA KWA = 3 dB dB 80

16 www.raider.bg
1 Handle
2 On/O󰀨 switch
3 Appliance head
4 Filter basket
5 Safety oat valve
6 Locking hook
7 Tank
8 Suction hose connector
9 Blow connector
10. Flexible hose
11 3-part suction tube
12 Combination nozzle
13 Castors
14 Dirt bag
When using equipment, a few safety
precautions must be observed to avoid
injuries and damage. Please read the
complete operating manual with due care.
Keep this manual in a safe place, so that the
information is available at all times. If you
give the equipment to any other person, give
them these operating instructions as well. We
accept no liability for damage or accidents
which arise due to non-observance of these
instructions and the safety information.
Safety information.
Important: Read the operating instructions
before assembling and using the appliance
for the rst timeNever clean the appliance
with solvents. Never pull the plug out of the
socket by pulling the cable.
Never leave the appliance unattended when
operational.
Keep away from children.
Take care to ensure that the power cable does
not get damaged by being run over, crushed,
pulled or suchlike.
The cordless machine is supplied
without battery and charger. Use only
R20 System battery and charger.
Never vacuum the following: Burning
matches, smoldering ash and cigarette
butts, combustible, caustic, inammable or
explosive substances, vapor or liquids.
This appliance is not suitable for vacuuming
dust which can be harmful to health.
Store the appliance in a dry indoor location.
Never use the appliance if it is damaged.
Only allow the appliance to be serviced by an
authorized after sales service outlet.
Only use the appliance to carry out work for
which has been designed.
Take extra care when cleaning steps.
Use only genuine accessories and spare
parts.
Intended use.
The wet and dry vacuum cleaner is designed
for wet and dry vacuuming using the
appropriate lter. The appliance is not suitable
for the vacuuming of combustible, explosive
or harmful substances. The machine is to be
used only for its prescribed purpose. Any
other use is deemed to be a case of misuse.
The user / operator and not the manufacturer
will be liable for any damage or injuries of any
kind caused as a result of this.
Before starting.
Important!

17
Fitting the lter.
Important!
Never use the wet and dry vacuum cleaner
without a lter. Check that the lter is securely
tted at all times.
Fitting the suction hose.
Connect the suction hose to the corresponding
connector on the wet and dry vacuum cleaner,
depending on the application required.
Vacuuming.
Connect the suction hose to the suction hose
connector.
Blowing.
Connect the suction hose to the blow
connector.
To extend the suction hose you can attach
one or more of the elements which make up
the suction tube to the suction hose.
ON/OFF switch.
To switch On the vacuum cleaner press the
button.
To switch O󰀨 the vacuum cleaner, press the
button again.
Cleaning and maintenance.
Cleaning.
Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible. We recommend that you clean the
appliance immediately after you use it.
Cleaning the appliance head.
Clean the appliance regularly with a damp
cloth and some soft soap. Do not use cleaning
agents or solvents; these may be aggressive
to the plastic parts in the appliance.
Cleaning the container.
The container can be cleaned with a damp
cloth and some soft soap or under running
water, depending on the amount of dirt.
Maintenance.
At regular intervals and before each use,
check that the lters in the wet and dry
vacuum cleaner are securely tted.
Environmental protection.
In view of environmental power tools,
additional accessories and packaging must
be subjected to appropriate processing for
reuse of the information contained in these
materials.
Do not dispose of household waste power
tools! Under the EU Directive 2012/19/EC on
scrapped electrical and electronic equipment
and promoting law and national power
tools, which can not be used more, must
be collected separately and be subjected
to appropriate processing for recovery of
contained therein scrap.

18 www.raider.bg
Originalno uputstvo za upotrebu
Poštovani korisnici,
Zahvaljujemo na kupovini mašine marke RAIDER, koja beleži naj brži razvoj u
električnim i pneumatskim instrumentima RAIDER. Pri pravilnom instaliranju i upotrebi,
mašine RAIDER su sigurne i bezbedne i rad sa njima će Vam predstavljati istinsko zado-
voljstvo. Za Vaše potrebe formirana je i odlična servisna mreža sa 45 servisa u Bugarska.
Pre upotrebe mašine , molimo Vas pažljivo pročitajte postojeće “Uputstvo za upotrebu”.
Zbog Vaše bezbednosti i u cilju pravilne upotrebe,pažljivo pročitajte postojeće in-
strukcije, posebno preporuke i upozorenja u njima. Da bi izbegli nepotrebne greške i incidente,
važno je da ove instrukcije budu na raspolaganju svima koji će u buduće koristiti mašinu.
Ako mašinu prodate drugom licu sa njom treba da mu predate i “Uputstvo za upotrebu”,
kako bi se novi vlasnik upoznao sa važećim merama za bezbednost i uputstvima za rad.
Isključivi predstavnik “RAIDER”-a je rma “Euromaster Import Eksport” ООD,
grad Soja 1231, bul. “Lomsko šose” 246, tel. [phone], www.raider.bg; www.euro-
masterbg.com; e-mail: info@ euromasterbg.com. Od 2006-te godine u Preduzeću je uveden
sistem upravljanja kvalitetom ISO 9001:2008 koji obuhvata sertikate za: Trgovinu, uvoz, iz-
voz i servisiranje profesionalnih i malih električnih, pneumatskih i mehaničkih instrumenata
i opšte gvožđarije. Sertikat je izdat od strane Moody International Certication Ltd, England.
TEHNIČKE KARAKTERISTIKE
Parametar Merna
jedinica Vrednost
Model -RDP-SDWC20
Nominalni napon V AC 20
Volumen spremnika L 15
Vacuum kPa 8
Protok vazduha L/min 1300
Stepena zaštita IP 24
Nivo snage zvuka LWA KWA = 3 dB dB 80
1 Ručka
2 sklopka za uključivanje / isključivanje
3 glava uređaja
4 Filtriranje korpa
5 sigurnosni plutajući ventil
6 Kuka za zaključavanje
7 tenk
8 Priključak za usisno crijevo
9 Konektor za puhanje
10. Fleksibilno crijevo
11 3-dijelna cijev za usisavanje
12 Kombinovana mlaznica
13 Tockovi
14 prljava torba
15 Penasti lter
16 Creva mlaznica
17 Poklopac baterije
18 Punjač
19 Akumulator
20 Pritisnite dugme za zaključavanje
21 Držač usisnog creva
RS

19

20 www.raider.bg
