Rain Bird ICI+ User manual

English

Integrated Control Interface
Plus (ICI+) Installation Guide


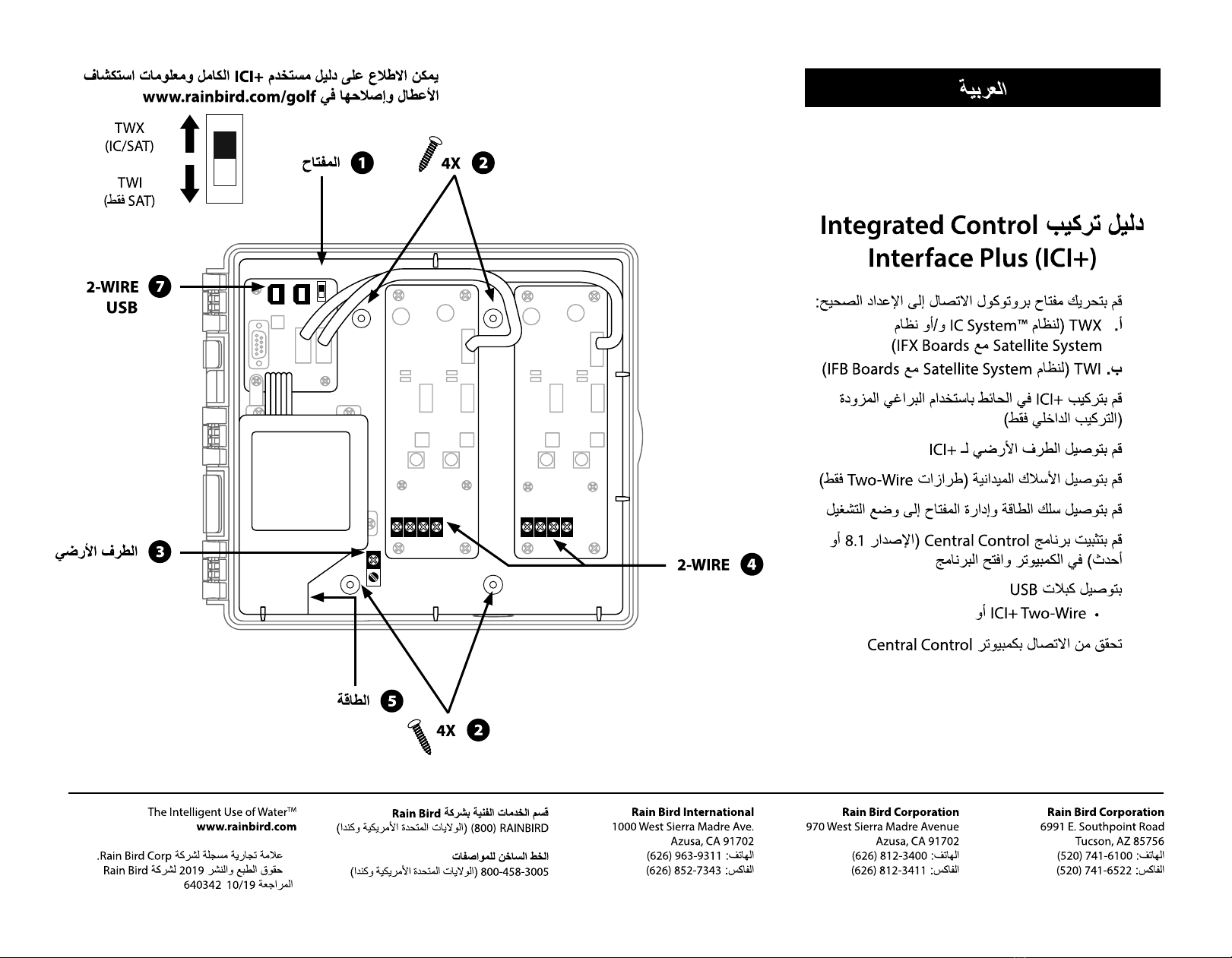

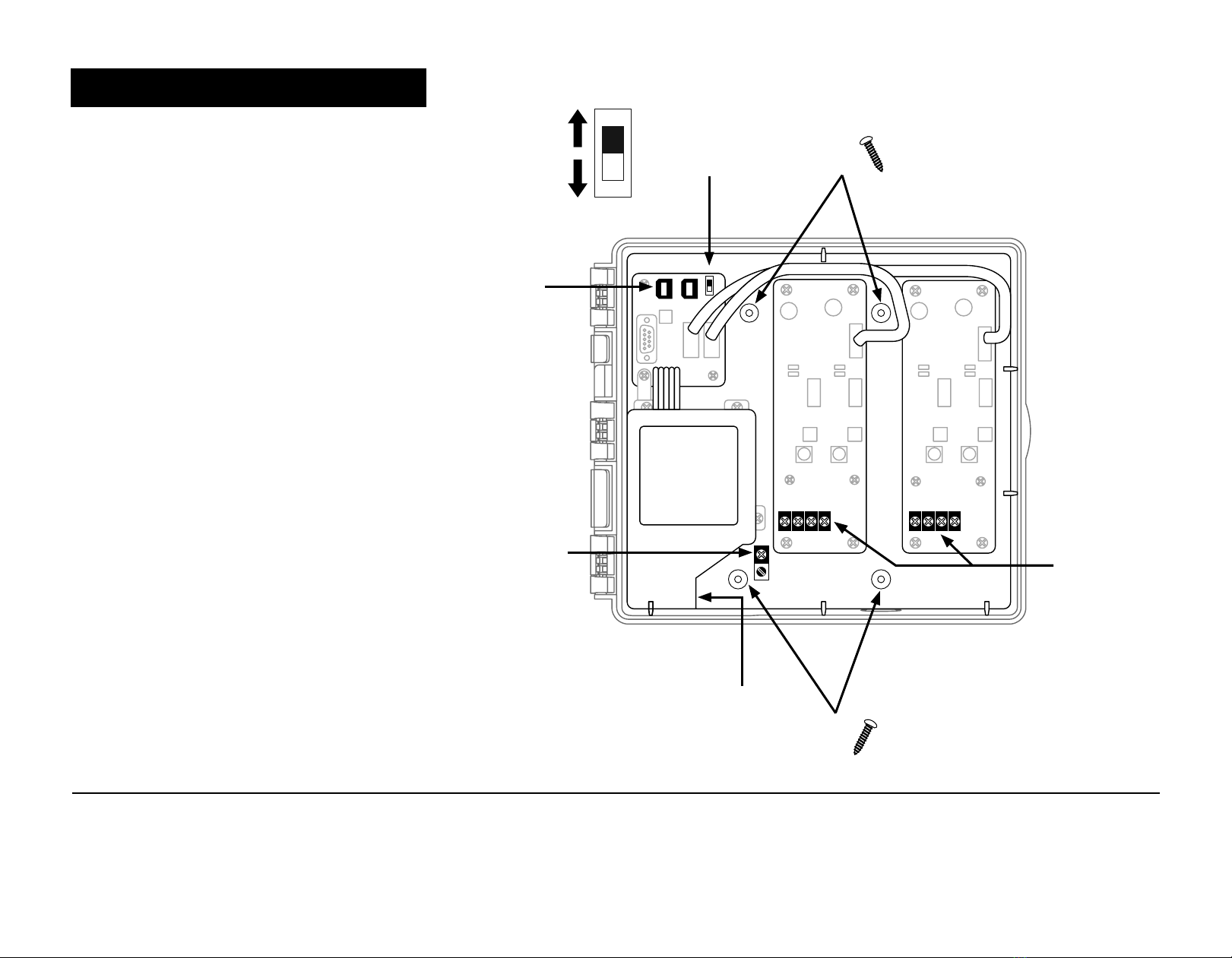

Toggle the communication protocol switch to
the correct setting:
A. TWX (for IC System™ and/or Satellite
System with IFX Boards)
B. TWI (for Satellite System with IFB Boards)

Mount the ICI+ to the wall using the provided
screws (indoor installation only)

Connect ICI+ Ground

Connect field wiring (Two-Wire models only)

Plug in the power cord and turn the switch on

Install Central Control software (version 8.1 or
later) in the computer and open the program

Attach USB cables
• ICI+ Two-Wire

Verify communication with the Central
Control computer
Rain Bird Corporation
6991 E. Southpoint Road
Tucson, AZ 85756
Phone: [phone]
Fax: [phone]
Rain Bird Corporation
970 West Sierra Madre Avenue
Azusa, CA 91702
Phone: [phone]
Fax: [phone]
Rain Bird International
1000 West Sierra Madre Ave.
Azusa, CA 91702
Phone: [phone]
Fax: [phone]
Rain Bird Technical Services
(800) RAINBIRD (U.S. and Canada)
Specification Hotline
800-458-3005 (U.S. and Canada)
The Intelligent Use of WaterTM
www.rainbird.com
Registered trademark of Rain Bird Corp.
2019 Rain Bird Corporation 640342 Rev. 10/19

SWITCH  4X

GROUND

POWER

4X

2-WIRE

2-WIRE
USB
TWX
(IC/SAT)
TWI
(SAT ONLY)
Find the full ICI+ user manual and
trouble shooting information at
www.rainbird.com/golf
