RAM PMI304 User manual

Manuel Utilisateur
User’s Manual
PMI304
WWW.RAMIAUDIO.COM
AUDIO VIDEO PROFESSIONNELAUDIO VIDEO PROFESSIONNEL
AUDIO VIDEO PROFESSIONNEL
Mélangeur micros/lignes symétriques
Balanced micro / line mixer

SOMMAIRE
4
4
4
5
6
7
8
8
9
SUMMARY
Description.............................................................................
Utilisation...............................................................................
Synoptique.............................................................................
Face avant..............................................................................
Face arrière.............................................................................
Cavaliers.................................................................................
Caractéristiques......................................................................
Informations..........................................................................
English...................................................................................
Rami PMI304
3

DESCRIPTION
UTILISATION
SYNOPTIQUE
Le PMI304 est un boîtier très compact (gamme SLIMRACK) permettant la pré amplification et le
mixage de 3 entrées symétriques soit en niveau micro, soit en niveau ligne.
De part son alimentation fantôme 48 Volts, tous les types de microphones peuvent lui être raccordés.
Chaque microphone possède son réglage de sensibilité par potentiomètre multitour fente
tournevis à travers le panneau avant.
Sortie symétrique niveau ligne sur XLR.
Peakmètre de type bargraph à leds sur la sortie générale.
Sortie directe symétrique niveau ligne de chaque microphone sur Sub-D.
Commutation alimentation fantôme en face avant.
Pré mixage de microphones ou de ligne.
Le PMI304 permet de libérer des voies sur une table de mixage en regroupant 3 micros sur une seule
entrée.
Amplification micro sans table de mixage.
Mic/Line
Balanced
Mic 1/Line 1
Balanced
Mic 2/Line 2
Balanced
Mic 3/Line 3
+
_
+
_
+
_
Direct balanced ouputs
Balanced
out
Peakmeter
+
-
PUSH
PUSH
PUSH
Phantom
Supply
48V
Phantom
Supply
48V
Mic/Line
Phantom
Supply
48V
Mic/Line
Sens
Sens
Sens
Sub-D 9pts
Rami PMI304
4

ON
dB
+16
+12 -12
-8 +4 +8
-4 0
ON ON ON
OFF OFF OFF
SENS
PHANTOM SUPPLYPHANTOM SUPPLYPHANTOM SUPPLY
SENS SENS
PEAKMETER
PMI 304
3 MIC / LINE BALANCED MIX
MIC 1 / LINE 1 MIC 3 / LINE 3MIC 2 / LINE 2
FACE AVANT
1 - Potentiomètre multitour d'ajustage de la sensibilité du microphone 1.
2 - Switch de sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive.
- Position appuyée : l’alimentation fantôme est active.
3 - Témoins lumineux de la sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive et le témoin vert
est allumé.
- Position appuyée : l’alimentation fantôme est active et le témoin rouge
est allumé.
4 - Potentiomètre multitour d'ajustage de la sensibilité du microphone 2.
5 - Switch de sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive.
- Position appuyée : l’alimentation fantôme est active.
6 - Témoins lumineux de la sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive et le témoin vert est allumé.
- Position appuyée : l’alimentation fantôme est active et le témoin rouge est allumé.
7 - Potentiomètre multitour d'ajustage de la sensibilité du microphone 3.
8 - Switch de sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive.
- Position appuyée : l’alimentation fantôme est active.
9 - Témoins lumineux de la sélection de l’alimentation fantôme.
- Position relâchée : l’alimentation fantôme est inactive et le témoin vert est allumé.
- Position appuyée : l’alimentation fantôme est active et le témoin rouge est allumé.
10 - Peakmètre de type bargraph à leds.
11 - Témoin de mise sous tension.
21 4 5 6 7 8 9 10 113
Rami PMI304
5

FACE ARRIERE
A - Embase XLR 3 points femelle d’entrée du microphone 1 / ligne 1. Cette entrée est du type
symétrique. (Masse en 1, Point chaud en 2, Point froid en 3)
B - Embase XLR 3 points femelle d’entrée du microphone 2 / ligne 2. Cette entrée est du type
symétrique. (Masse en 1, Point chaud en 2, Point froid en 3)
C - Embase XLR 3 points femelle d’entrée du microphone 3 / ligne 3. Cette entrée est du
type symétrique. (Masse en 1, Point chaud en 2, Point froid en 3)
D - Embase XLR 3 points mâle de sortie directe compensée. Cette sortie est du type
symétrique. (Masse en 1, Pt chaud en 2, Pt froid en 3)
E - Embase Sub-D 9 points femelle de sorties directes symétriques niveau ligne de chaque
microphone.
- Câblage de la fiche Sud-D 9 points mâle.
F - Embase secteur de type CEI.
3
2
1
1
1: Masse châssis
2: Pt chaud
3: Pt froid
XLR 3 pts Mâle
D
2
1
3
PUSH
XLR 3 pts Femelle
1: Masse châssis
2: Pt chaud
3: Pt froid
BCA
-
-
-
+
+
+
1
3
2
1
69
5
Sub-D 9 pts mâle
FEDCB A
OUTPUT
MIX
MIC3/LINE3 MIC1/LINE1 MIC2/LINE2
DIRECT
OUTPUT
-
-
-
+
+
+
1
3
2
Made in Europe (Fr)
T 160mA L
230V 50/60Hz 5W
PUSH PUSHPUSH
Rami PMI304
6

CAVALIERS
Désactivez l’alimentation fantôme en utilisation Ligne pour éviter de renvoyer
une tension continue sur l’équipement en amont.
 Cavaliers pour sélectionner les entrées au niveau Micro ou Ligne
Micro 1 / Ligne 1
Niveau Micro
Niveau Ligne
Micro 2 / Ligne 2
Niveau Micro
Niveau Ligne
Micro 3 / Ligne 3
Niveau Micro
Niveau Ligne
Rami PMI304
7

Attention
L'alimentation du PMI304 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre
doit être impérativement reliée au réseau d’énergie.
Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
Dans le cas d'éventuelles apparitions de bruit, de ronflement en connectant l'appareil sur une
sonorisation existante, ne jamais interrompre le connecteur terre de protection, mais utilisez des
équipements d'isolation galvanique à transformateurs.
Assurez-vous de la qualité de la terre avant la mise en route.
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
Eviter l'exposition à de trop fortes températures
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
Le PMI304 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
INFORMATION
CARACTERISTIQUES
Alimentation Fantôme : 48 Volts
Alimentation : 230 Volts +/- 10 % 50/60 Hz
Dimensions : 220 x 44 x 150 mm
Poids : 1,5 kg
XLR 3 pts Fem
XLR 3 pts Fem
XLR 3 pts mâle
Sub-D 9 pts Fem
Entrées Connecteur Type Impédance Sensibilité Saturation
Adaptée
200 Ohms
10 KOhms
-5 dBu / 435 mV pour
une sensibilité de -26 dBu
+27 dBu / 17,3 V pour
une sensibilité de 17 dBu
+6 dBu / 1,54 V +26 dBu / 15,4 V
+6 dBu / 1,54 V +26 dBu / 15,4 V
Symétrique
Symétrique
Micro
Sorties Connecteur Type Impédance Niveau nominal Niveau maximum
100 Ohms
470 Ohms
Taux de distorsion inférieur à 0,025 % pour un niveau d’entrée de -40 dBu et un niveau de
sortie de +6 dBu.
Bande passante : 12 Hz à 33 kHz à -1 dB.
Bruit de fond ramené à l’entrée :
 Sur l’entrée micro : - 133 dBu si l’entrée chargée avec 0 
- 129 dBu si l’entrée chargée avec 220 .
Symétrique
Symétrique
Micro (direct)
Ligne
Mixée (direct)
De -58 dBu / 0,97 mV
à -26 dBu / 39 mV
De -24 dBu / 49 mV
à +7 dBu / 1,73 V
Rami PMI304
8

SUMMARY
10
10
10
11
12
13
14
14
Description.............................................................................
Uses.......................................................................................
Block diagram........................................................................
Front panel.............................................................................
Rear panel..............................................................................
Jumpers.................................................................................
Specifications.........................................................................
Informations..........................................................................
Rami PMI304
9

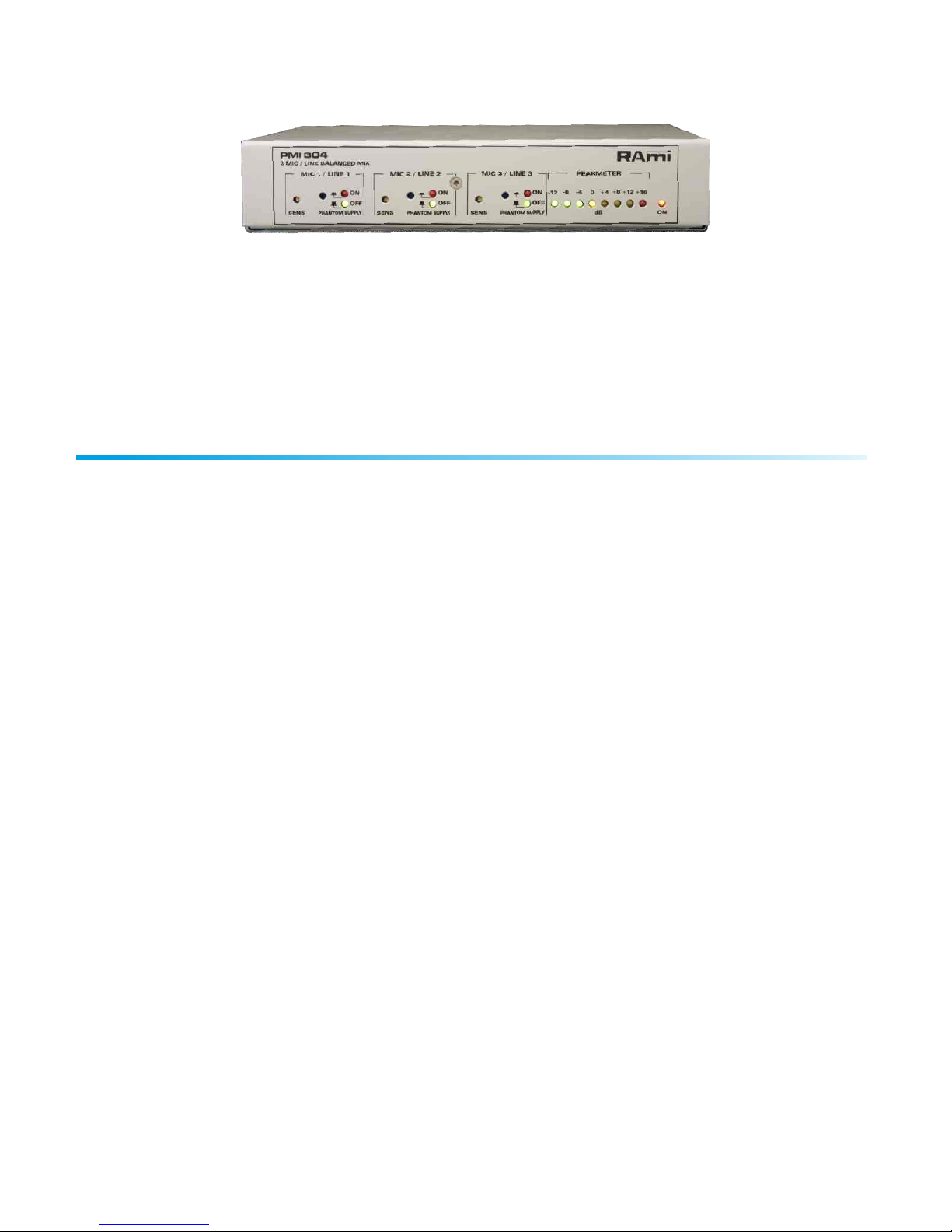

DESCRIPTION
USES

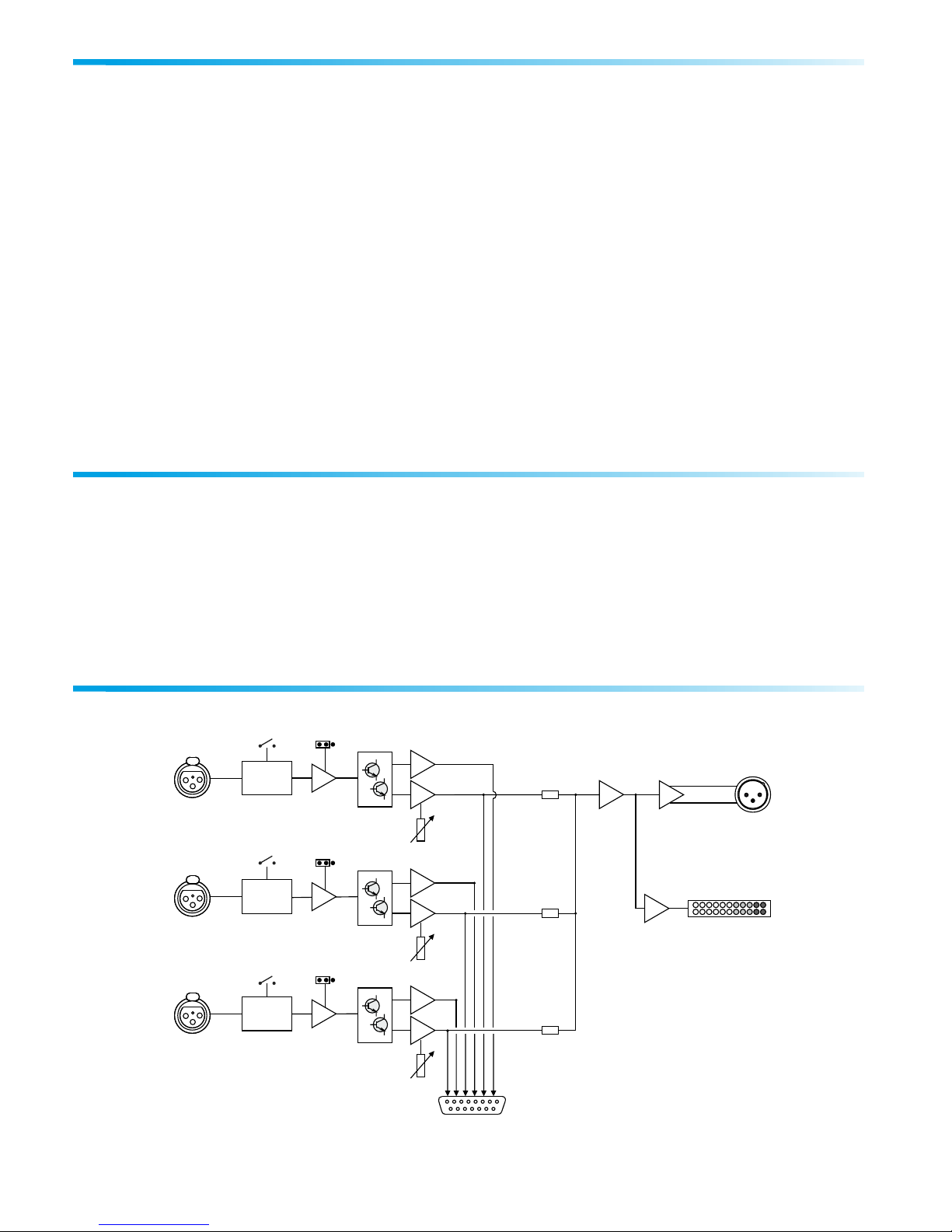

BLOCK DIAGRAM
PMI304 is a very compact unit (SLIMRACK range) allowing the preamplification and the mixing of 3
balanced inputs either in micro level or in line level.
Thanks to its 48 volts phantom power supply, all microphones types can be linked with PMI 304.
Each microphone own its sensibility adjustment with a multiround screwdriver slot potentiometer
throughout the front panel.
Line level balanced output on XLR
Peakmeter on led bargraph
Line level direct balanced output for each microphone on SUB D.
Commutation of phantom power supply in front panel.
Pre mixing of microphones or line.
PMI304 affords to free inputs on a mixing desk, in gathering 3 micros on one only input.
Micro amplification without mixing desk.
Mic/Line
Balanced
Mic 1/Line 1
Balanced
Mic 2/Line 2
Balanced
Mic 3/Line 3
+
_
+
_
+
_
Direct balanced ouputs
Balanced
out
Peakmeter
+
-
PUSH
PUSH
PUSH
Phantom
Supply
48V
Phantom
Supply
48V
Mic/Line
Phantom
Supply
48V
Mic/Line
Sens
Sens
Sens
Rami PMI304
10

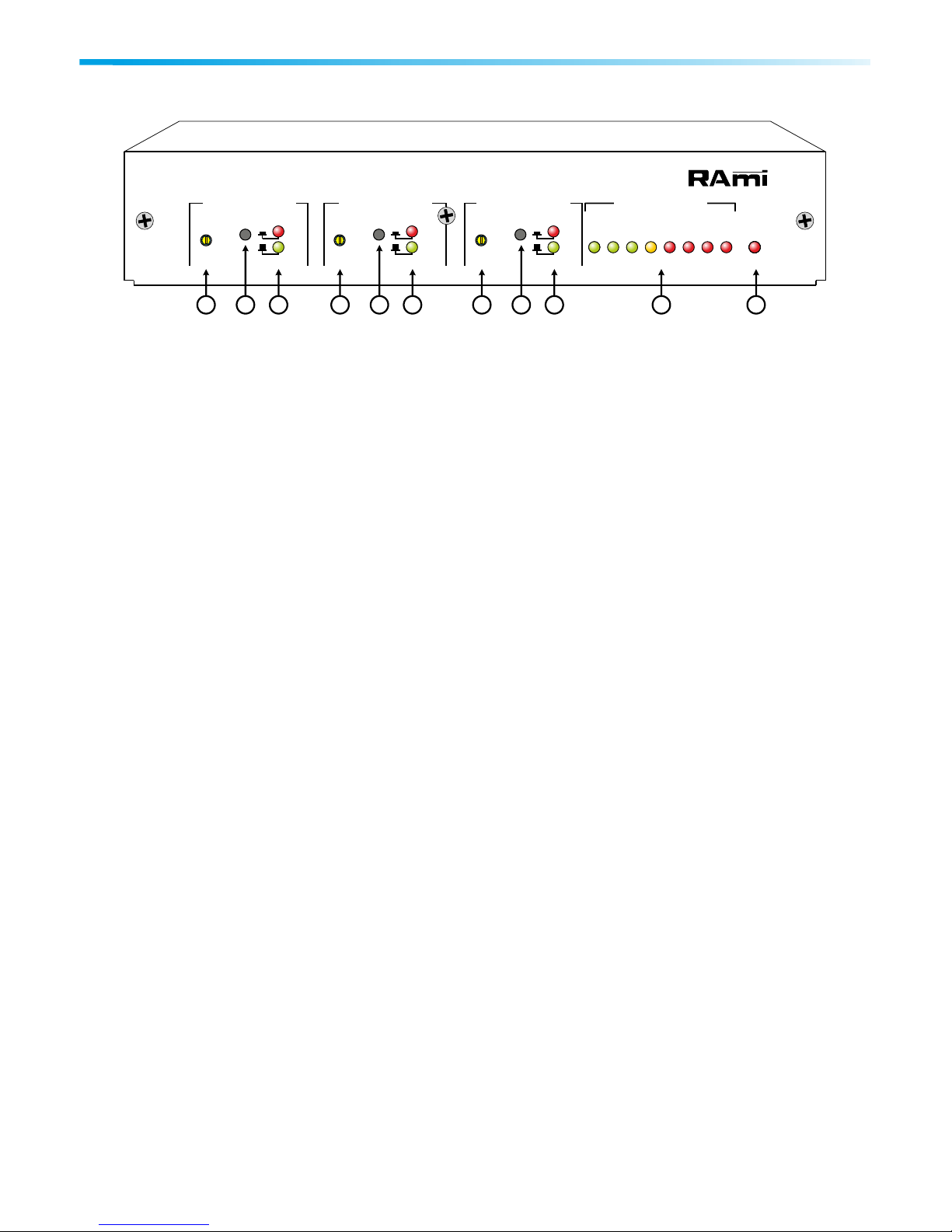

FRONT PANEL
1 - Microphone 1 sensitivity multiturn pot.
2 - Key to select phantom supply.
- Key released : phantom supply disabled.
- Key pushed : phantom supply enabled.
3 - Light indicators for phantom supply selection.
- Key released : phantom supply disabled, green light is on.
- Key pushed : phantom supply enabled, red light is on.
4 - Microphone 2 sensitivity multiturn pot.
5 - Key to select phantom supply.
- Key released : phantom supply disabled.
- Key pushed : phantom supply enabled.
6 - Light indicators for phantom supply selection.
- Key released : phantom supply disabled, green light is on.
- Key pushed : phantom supply enabled, red light is on.
7 - Microphone 3 sensitivity multiturn pot.
8 - Key to select phantom supply.
- Key released : phantom supply disabled.
- Key pushed : phantom supply enabled.
9 - Light indicators for phantom supply selection.
- Key released : phantom supply disabled, green light is on.
- Key pushed : phantom supply enabled, red light is on.
10 - Led bargraph peakmeter .
11 - Power supply light indicator.
ON
dB
+16
+12 -12
-8 +4 +8
-4 0
ON ON ON
OFF OFF OFF
SENS
PHANTOM SUPPLYPHANTOM SUPPLYPHANTOM SUPPLY
SENS SENS
PEAKMETER
PMI 304
3 MIC / LINE BALANCED MIX
MIC 1 / LINE 1 MIC 3 / LINE 3MIC 2 / LINE 2
21 4 5 6 7 8 9 10 113
Rami PMI304
11

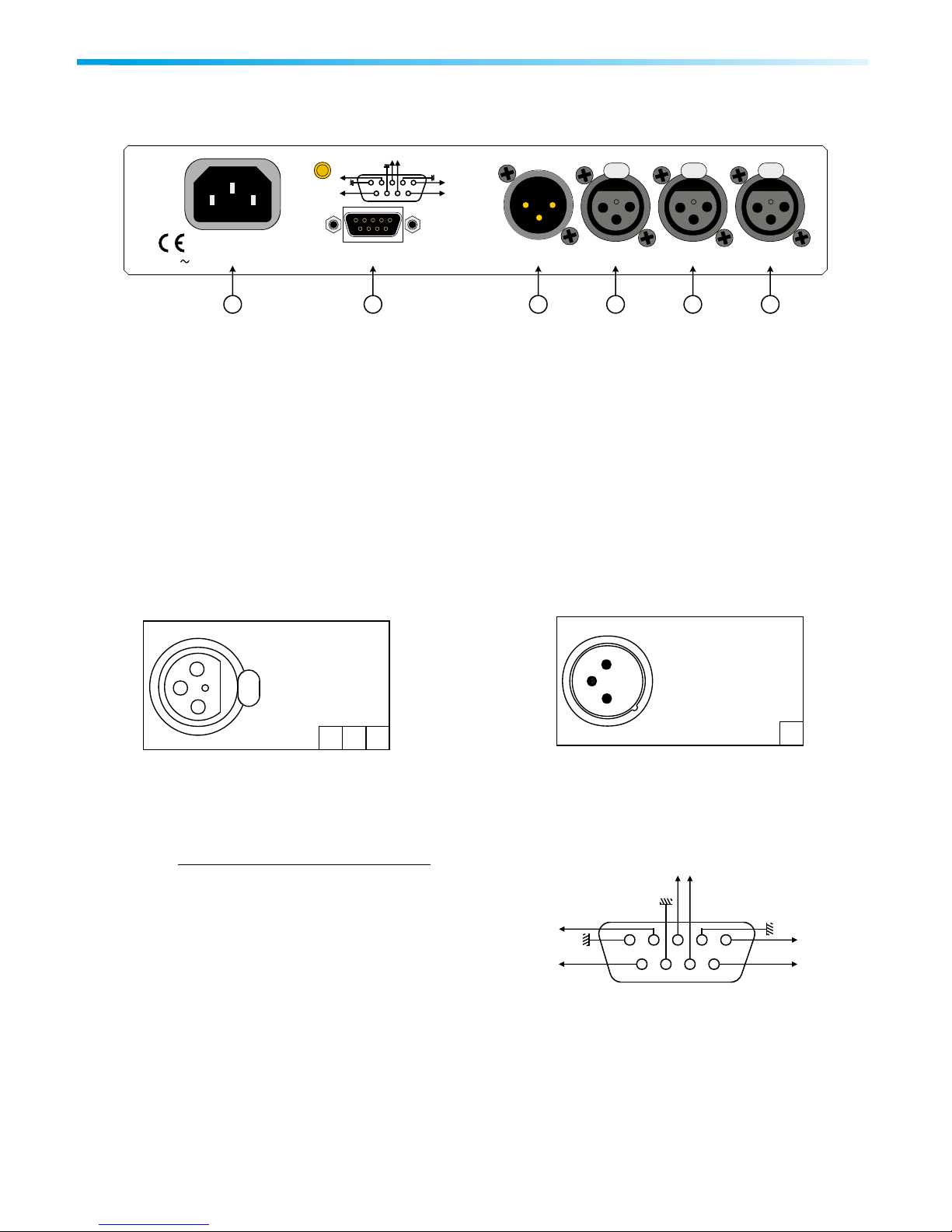

REAR PANEL
FEDCB A
A - Female 3 pins XLR micro 1 / line 1 input.
This input is electronically balanced” . (1 Earth , 2 signal +, 3 signal -).
B - Female 3 pins XLR micro 2 / line 2 input.
This input is electronically balanced” . (1 Earth , 2 signal +, 3 signal -).
C - Female 3 pins XLR micro 3 / line 3 input.
This input is electronically balanced” . (1 Earth , 2 signal +, 3 signal -).
D ) Male 3 pins XLR, direct compensated output.
This input is electronically balanced” . (1 Earth , 2 signal +, 3 signal -).
E ) Female 9 pins Sub-D socket , direct balanced line level outputs of each microphone
- Wiring : 9 points male Sud-D plug.
F ) .Power supply plug
3
2
1
1
Male 3 pts XLR
D
2
1
3
PUSH
Female 3 pts XLR
1: Earth
2: Signal +
3: Signal -
1: Earth
2: Signal +
3: Signal -
BCA
-
-
-
+
+
+
1
3
2
1
69
5
Male 9 pts Sub-D plug
OUTPUT
MIX
MIC3/LINE3 MIC1/LINE1 MIC2/LINE2
DIRECT
OUTPUT
-
-
-
+
+
+
1
3
2
Made in Europe (Fr)
T 160mA L
230V 50/60Hz 5W
PUSH PUSHPUSH
Rami PMI304
12

JUMPERS
Disable the supply to avoid feeding equipments with DC current when using Line input.
 Jumpers to select micro or line inputs
Micro 1 / Line 1
Micro
Line
Micro 2 / Line 2
Micro
Line
Micro 3 / Line 3
Micro
Line
Rami PMI304
13

Warning
PMI304 mains connector has three wires (2 poles + earth). Earth should imperatively be connected
to mains earth.
Never use this equipement without proper grounding.
Check quality of grounding.
Should noise or hum occurs when connected to other equipments, never disconnect grounding,
use insulating transformer on mains.
Never open the case without disconnecting mains
Avoid high temperature exposure.
Never expose the equipment to rain, snow or moisture.
PMI304 complies with :
EN60065, EN55013, EN55020, EN60555-2, and EN60555-3, according to 73/23/EEC, 89/336/EEC
and 93/68/EEC.
INFORMATIONS
SPECIFICATIONS
Phantom power supply: 48 Volts
Power supply: 230 Volts +/- 10 % 50/60 Hz
Size: 220 x 44 x 150 mm
Weight: 1,5 kg
3 pts Fem XLR
3 pts Fem XLR
3 pts male XLR
Sub-D 9 Fem
Inputs Connector Type Impedance Sensitivity Clipping
200 Ohms
matched
10 KOhms
-5 dBu / 435 mV for
-26 dBu sensitivity
+27 dBu / 17,3 V for
17 dBu sensitivity
+6 dBu / 1,54 V +26 dBu / 15,4 V
+6 dBu / 1,54 V +26 dBu / 15,4 V
Balanced
Balanced
Micro
Outputs Connector Type Impedance Nominal level Maximum level
100 Ohms
470 Ohms
Distorsion: > 0,025 % for input level to 40 dBu and output level to +6 dBu.
Bandwidth: 12 Hz to 33 kHz at -1 dB.
Noise to the input:
 micro input: - 133 dBu with a 0 charge.
- 129 dBu with a 220  charge.
Balanced
Balanced
Micro
Line
Mix
-58 dBu / 0,97 mV
to -26 dBu / 39 mV
-24 dBu / 49 mV
to +7 dBu / 1,73 V
Rami PMI304
14

1160422
Rami se réserve le droit de modifier les spécifications du produit sans préavis
All specifications in this document can be modifed by RAmi without prior notice.
E-mail : [email protected]
Tél. : [phone]- Fax : [phone]
7 Rue Raoul Follereau
77600 BUSSY SAINT GEORGES - FRANCE
www.ramiaudio.com
