RAM CDM510 User manual

CDM510
Version 1191024
AUDIO VIDEO PROFESSIONNELAUDIO VIDEO PROFESSIONNELAUDIO VIDEO PROFESSIONNEL
WWW.RAMIAUDIO.COM
Centre de modulation 5 canaux
Manuel Utilisateur
User’s Manual
5 Digital input routing switcher

2
RAMI CDM510

18
19
23
5
20
6
9
7
4
10
SOMMAIRE
INTRODUCTION : ...........................................................................................................
SYNOPTIQUE : ...............................................................................................................
FACE AVANT : ................................................................................................................
FACE ARRIERE : ..............................................................................................................
GUIDE D’INSTALLATION : ...............................................................................................
INTERFACE WEB : ..........................................................................................................
PROCEDURE DE MISE A JOUR : .....................................................................................
INFORMATIONS .............................................................................................................
ANNEXE : Les outils techniques ......................................................................................
ENGLISH : .......................................................................................................................
RAMI CDM510
3

INTRODUCTION
Une partie monitoring permet à l'utilisateur de contrôler à chaque instant les entrées/sorties du CDM510. Un
convertisseur D/A 24 bits 96KHz intégré fournit une sortie analogique symétrique sur une Sub-D 9 en face arrière, une
sortie casque pour un contrôle efficace des signaux.
Le CDM510 permet de sélectionner une source audio numérique parmi cinq.
,Gestion des signaux audio échantillonnés jusqu'à 96KHz .
,Il accepte en entrée l’ensemble des formats audio numériques professionnels et semi pro (AES/EBU, SPDIF, IEC 958).
, Peakmètre numérique de visualisation des niveaux.
,Il est transparent vis à vis des données numériques transmises (index, texte,...).
,Entrées / Sorties numériques au format AES/EBU sur transfo.
,Sélection de la source et visualisation de la présence audio via un serveur web embarqué.
,Bypass entre la source principale et les sorties en cas de coupure secteur.
,2 sorties numériques indépendantes (même en cas de coupure secteur).
,Monitoring: bargraph, sortie casque (convertisseur D/A 24 bits / 96KHz intégré).
,Sortie monitoring analogique stéréo symétrique sur Sub-D9.
,Entrée analogique stéréo symétrique sur Sub-D9, assignable sur une des entrées du sélecteur.
,Resynchronisation de la sortie de chaque entrée sur une seule horloge Maître.
,Aucune désynchronisation de la sortie lors d'une commutation de source.
,Sélection de différentes source audio numérique sur un départ.
,Sélection de différentes source audio numérique sur un contrôle retour.
,Le CDM510 peut assurer la continuité de l'émission locale, en cas de maintenance sur les équipements régie, en
permettant le basculement rapide sur la réception satellite ou sur une source de secours. La régie est ainsi totalement
isolée par simple commutation manuelle ou automatique.
,Commutation de plusieurs studios à l'antenne.
,Sélection de la source audio numérique retour casque sur un studio speak commun à plusieurs régies.
UTILISATION
4
RAMI CDM510

SYNOPTIQUE
AES / EBU
RECEIVER
Sample rate
CONVERTER
Peakmeter
OUT
MONITOR
PHONES
LAN
6 GPI INPUTS
6 GPO OUT
12 GPO OUT
FPGA
MICRO
CONTROLLER
AES / EBU
RECEIVER
Sample rate
CONVERTER
AES / EBU
RECEIVER
Sample rate
CONVERTER
AES / EBU
RECEIVER
AES / EBU
RECEIVER
AES / EBU
RECEIVER
Sample rate
CONVERTER
Sample rate
CONVERTER
Digital audio
TRANSMITTER
Keypad
Audio
ADC
Level
Adjust
Level
Adjust
Audio
DAC
Ethernet
CONTROLLER
Sub-D 9 pts F
Sub-D 9 pts M
Sub-D 25 pts F
Sub-D 25 pts M
(optocoupler)
(opto Mos)
(opto Mos)
IN 1
IN 2
IN 3
IN 4
IN 5
Synchro
AES
Analog
INPUT
Bypass
Bypass
OUT1
OUT2
5
RAMI CDM510

5 Digital input routing switcher
BYPASS FACTORY
IP
PHONES
ON
VOLUME
100
LOCK
1
2
3
5
4
5
OUT
CDM510
4
3
21
L
R
-10 -8 -6
-12
-24 -18
-30 -4 -3 -2 -1 O
dBFs dBFs
PEAKMETER
MONITORING
1 4 5 6 7 8 9 10 2 3
FACE AVANT
4 - Touches de sélection et de visualisation de l’état des entrées numériques (1 à 5). Chaque touche est munie
d’un écran LCD rétro éclairé indiquant les éléments suivant:
2 - Bypass de l’entrée principale n°1, associé à un voyant lumineux.
Note : la touche s'allume en rouge lorsque les touches de sélection sont verrouillées
9 - Témoin lumineux de mise sous tension.
3 - Chargement de la configuration IP par défaut (IP : 192.168.0.51)
7 - Peakmètre à leds
10 - Embase Jack d’écoute casque.
Couleur du rétro éclairage paramétrable sur la page «Internal Setting» du serveur web embarqué
6 - Touches de sélection des entrées monitoring (1 à 5 et OUT), associés à un voyant lumineux.
1 - Embase USB pour la mise à jour du firmware.
8 - Potentiomètre de réglage du volume casque.
Données du LCD :
5 - Touche de verrouillage des touches de sélection (4), pour déverrouiller les touches de sélection maintenir la touche
« LOCK » (5) enfoncée. Verrouillage automatique après relâchement de la touche «LOCK» (5).
IN 1 LABEL du canal
Type d’entrée A
D
Analogique
Digital
ON AIR
Visualisation du canal sélectionné
Valid
CDM1
Lock
LOCAL
Lock
DD D A
SAT1
No Lock
D
SAT2
Lock
SD
Analog
Visualisation de l’état de l’entrée :
- : Entrée analogiqueAnalog
- Lock: Présence d'une trame AES
- : Erreur "No Lock" Trame AESNo Lock
ON AIR
6
RAMI CDM510

FACE ARRIERE
D - Embase XLR 3 points femelle d’entrée numérique 4.
A - Embase XLR 3 points femelle d’entrée numérique 1.
K - Embase Sub-D 9 points femelle d’entrée analogique.
B - Embase XLR 3 points femelle d’entrée numérique 2.
F - Embase XLR 3 points mâle de sortie numérique 1.
H - Embase XLR 3 points femelle d’entrée synchro numérique.
Si aucune trame n'est présente sur cette entrée, l'appareil est synchronisé avec son horloge interne à
48Khz
I - Embase RJ45 pour la liaison réseau éthernet (LAN).
IP par défaut : 192.168.0.51
C - Embase XLR 3 points femelle d’entrée numérique 3.
E - Embase XLR 3 points femelle d’entrée numérique 5.
G - Embase XLR 3 points mâle de sortie numérique 2.
J - Embase Sub-D 9 points mâle de sortie monitor.
AIJKN M
1
3
2
Fiche XLR 3 pts Mâle
1: Masse châssis
2: Signal
3: Signal
PUSH
2
1
3
Fiche XLR 3 pts Femelle
1: Masse châssis
2: Signal
3: Signal
BCDEFGH
Fiche Sub-D
9 pts femelle
5
1
6
6
+
-
+
-
L
R
Fiche Sub-D
9 pts mâle
51
6
6
+
-
+
-
L
R
L - Embase Sub-D 25 pts femelle d’entrée / sortie télécommande (GPI/GPO). Les 6 entrées sont sur opto-coupleur, les 6
sorties sont sur opto mos.
Câblage de la Sub-D 25 points
100 to 250V 12W T 1A L
Made in France (Fr)
LAN
2
2 11 3 45
MONITOR
OUTPUT
ANALOG AUDIO
INPUT
AES/EBU INPUTS AES/EBU OUTPUTS GPO / GPI AES SYNCHRO
PUSHPUSHPUSHPUSHPUSHPUSH
Fiche Sub-D 25 pts mâle
1
13
25
14
GPI/Channel ON1
GPI/Channel ON3
GPI/Channel ON5
GPO/Channel ON1
GPO/Channel ON3
GPO/Channel ON5
GPI/Channel ON2
GPI/Channel ON4
GPI/Option
GPO/Channel ON2
GPO/Channel ON4
GPO/Option
(1-14)
(3-16)
(5-18)
(7-20)
(9-22)
(11-24)
(2-15)
(4-17)
(6-19)
(8-21)
(10-23)
(12-25)
L
7
RAMI CDM510

FACE ARRIERE - suite -
N - Embase secteur de type CEI (100 à 250 Volts).
AIJKN M BCDEFGH
100 to 250V 12W T 1A L
Made in France (Fr)
LAN
2
2 11 3 45
MONITOR
OUTPUT
ANALOG AUDIO
INPUT
AES/EBU INPUTS AES/EBU OUTPUTS GPO / GPI AES SYNCHRO
PUSHPUSHPUSHPUSHPUSHPUSH
L
M - Embase Sub-D 25 pts mâle de sortie télécommande GPO. Les 12 sorties sont sur opto-coupleur opto mos.
Câblage de la Sub-D 25 points
Fiche Sub-D 25 pts femelle
1
13
25
14
GPO/1
GPO/3
GPO/5
GPO/7
GPO/9
GPO/11
GPO/2
GPO/4
GPO/6
GPO/8
GPO/10
GPO/12
(1-14)
(3-16)
(5-18)
(7-20)
(9-22)
(11-24)
(2-15)
(4-17)
(6-19)
(8-21)
(10-23)
(12-25)
- les GPO sont de type boucle sèche
Il n’y a pas de polarisation donc pas de potentiel positif ou négatif à respecter
n+13
n
n de 7 à 12
Schéma interne
Tension maximale connectée = 24V
courant maximal connecté = 350 mA
- les GPI sont de type boucle sèche, ou équivalent.
n+13
n
n de 1 à 6
Interrupteur Collecteur
ouvert
Drain
ouvert
+
Schéma interne
Le potentiel positif est sur la broche de poids fort Notes :
- Entrée 6 : verrouillage du clavier de sélection
en face avant.
- Entrées de 1 à 5 : sélection du canal diffusant
(commande fugitive).
Avantage de l’opto mos
,pas de tension de déchet comme sur un opto
transistor
,pas de polarisation
,pas de problèmes mécaniques
- les GPO sont de type boucle sèche
Il n’y a pas de polarisation donc pas de potentiel positif ou négatif à respecter
n+13
n
n de 1 à 12
Schéma interne
Tension maximale connectée = 24V
courant maximal connecté = 350 mA
,pas de problèmes mécaniques
Avantage de l’opto mos
,pas de polarisation
,pas de tension de déchet comme sur un opto
transistor
- Sorties de 1 à 5 : Image du canal sélectionné en
sortie.
Notes :
Les 12 sorties GPO sont paramétrables
via l'interface web interne.
8
RAMI CDM510

RJ45
GUIDE D' INSTALLATION
100 to 250V 12W T 1A L
Made in France (Fr)
LAN
2
2 11 3 45
MONITOR
OUTPUT
ANALOG AUDIO
INPUT
AES/EBU INPUTS AES/EBU OUTPUTS GPO / GPI AES SYNCHRO
PUSHPUSHPUSHPUSHPUSHPUSH
A/ Branchements :
Il est recommandé d’établir tous les raccordements avant de mettre l’appareil sous tension.
[ Pour une première utilisation, connecter votre CDM510 directement à votre ordinateur en utilisant son port RJ45
(noté LAN sur la face arrière de l’appareil).
Attention, il peut être nécessaire d'utiliser un câble croisé pour les anciennes cartes réseau.
[Utilisation en réseau :
Utilisez un câble éthernet pour connecter votre CDM au réseau en utilisant son port RJ45.
Attention : Pour fonctionner correctement l'adresse IP du CDM doit être d'une part unique dans le sous réseau, et
d'autre part elle doit appartenir à la plage d'adresse IP disponible. Si le PC ou le routeur, sur lequel le CDM sera
branché, est dans un autre sous réseau, il faudra mettre le PC dans le même sous réseau que le CDM, et ensuite
changer son IP. Pour cela, reportez-vous à la procédure décrite en annexe, dans “outils techniques”.
B/ Mise en route :
[Utilisation en autonome :
Le CDM510 est configuré en sortie d’usine avec l’adresse IP 192.168.0.51
Ouvrez votre navigateur web, tapez l’adresse IP du CDM (ou directement le host name "CDM510/") dans la barre
d’adresse, puis appuyez sur entrée.
Le CDM510 embarque un serveur web, permettant ainsi de le contrôler avec votre navigateur internet favori (au
minimum IE9, Firefox 34, Chrome 2.2).
Vous pouvez maintenant visualiser les pages web, qui vous permettront de paramétrer l’équipement, dont ses
paramètres réseau. Pour la connexion à l'appareil une authentification est obligatoire pour des mesures de sécurité.
Attention en cas de difficultés, voir la procédure à suivre en annexe dans “outils techniques” .
http:// 192.168.0.51 CDM510/
Pop-up de demande d'authentification.
La configuration d'usine est :
- Utilisateur : admin
- Mot de passe : admin
9
RAMI CDM510

INTERFACE WEB
Channel ON: Visualisation et sélection du signal de
sortie.
Identification: Visualisation du numéro de série de
l'appareil, ainsi que la version du logiciel.
Status des canaux de 1 à 5.
- si l'indicateur est rouge : Aucune trame AES détectée.
- si l'indicateur est vert : Présence d’une trame AES.
Vous pouvez personnaliser chaque canal en lui donnant un nom. Ce nom sera inscrit
sur la ligne "Label", et sur la touche en face avant de l'appareil. Pour ce faire aller dans la
page "channel setting".
A/ Accueil.
page "Channel 1 setting"
B/ Channel status : informations sur chaque canal d'entrée, ainsi que sur le canal de sortie
Informations relatives au canal
Informations sur les erreurs dans la trame
- Erreur dans la trame
- Status block
Affichage en temps réel des informations de la trame AES sur le canal 1à 5 et sur le canal de sortie.
10
RAMI CDM510

11
RAMI CDM510
Monitoring : visualisation en temps réel des niveaux de chaque entrée
- si l'indicateur est rouge : Aucune trame AES détectée.
- si l'indicateur est vert : Présence de la trame AES.
Channel status:
Channel ON: visualisation du signal sélectionné en sortie.
C/ Configuration des canaux d'entrée
Label: Nom du canal.
Input Gain : réglage du gain d’entrée (Variable de -
12 dB à +12 dB)
Save config: Enregistrement de vos modifications
Chaque canal est configuré sur une page séparée.
INTERFACE WEB - suite -

INTERFACE WEB - suite -
D/ Configuration Interne
[Internal setting
[Times setting
Device label : Il est possible de personnaliser l'appareil en lui
donnant un nom. Ce nom apparaîtra dans l'entête du
serveur web.
Display setting: Il est possible de personnaliser la couleur
du rétro-éclairage de chaque bouton en face avant.
Différentes couleurs sont assignables suivant l’état
de l’entrée.
- en PFL : le niveau de sortie monitor est constant.
Choix pour la sortie monitor :
- en AFL : le niveau de la sortie monitor dépend du
volume casque.
Analog input: Sélection de l'insertion de l'entrée
analogique
Analog input Gain: Réglage du gain de l'entrée
analogique
Bouton permettant de sauvegarder les
modifications des configurations.
CDM510's time clock: Date et heure de l'horloge
interne de l'appareil
Computer's time clock: Date et heure de l'ordinateur
connecté
(Il est préférable de synchroniser son PC sur l'horloge
parlante ou sur le web avant cette étape).
Synch&Save : Cliquez sur ce bouton afin de
synchroniser la date et l'heure du CDM à la date et
l'heure du PC.
DST: Daylight saving time : Sélection du mode de changement de l'heure été/hiver, cochez la case pour
mettre l'appareil en changement d'heure automatique.
SNTP Server: Adresse IP ou nom DNS
Time zone: Fuseau horaire correspondant à l'heure locale. Soit +1 pour la France.
Interval: Période de synchronisation SNTP : De jamais jusqu'à 24 H . Off/1h/12h/24h
12
RAMI CDM510

INTERFACE WEB - suite -
[Sélection des GPO
Bouton permettant de sauvegarder les
modifications des configurations.
Assignement des 12 GPO paramétrables.
Liste de sélection
[ Configuration IP
Attention : l’IP doit être unique dans le sous réseau.
(xxx est compris entre 2 et 254)
Vous choisissez une IP fixe à attribuer au CDM510. Elle doit se trouver dans le même sous réseau que votre routeur.
Exemple1 :
(xxx est compris entre 2 et 254)
si IP routeur est 192.168. .1 alors IP CDM510 sera : 192.168. .xxx0 0
Exemple2 :
Note : Après la validation de la nouvelle configuration IP, l’appareil redémarre automatiquement.
si IP routeur est 192.168. .1 alors IP CDM510 sera : 192.168. .xxx1 1
N'oubliez pas de sauvegarder vos modifications en
cliquant sur le bouton "save config"
Il est possible de personnaliser le Host name de
l'équipement.
13
RAMI CDM510

14
RAMI CDM510
INTERFACE WEB - suite -

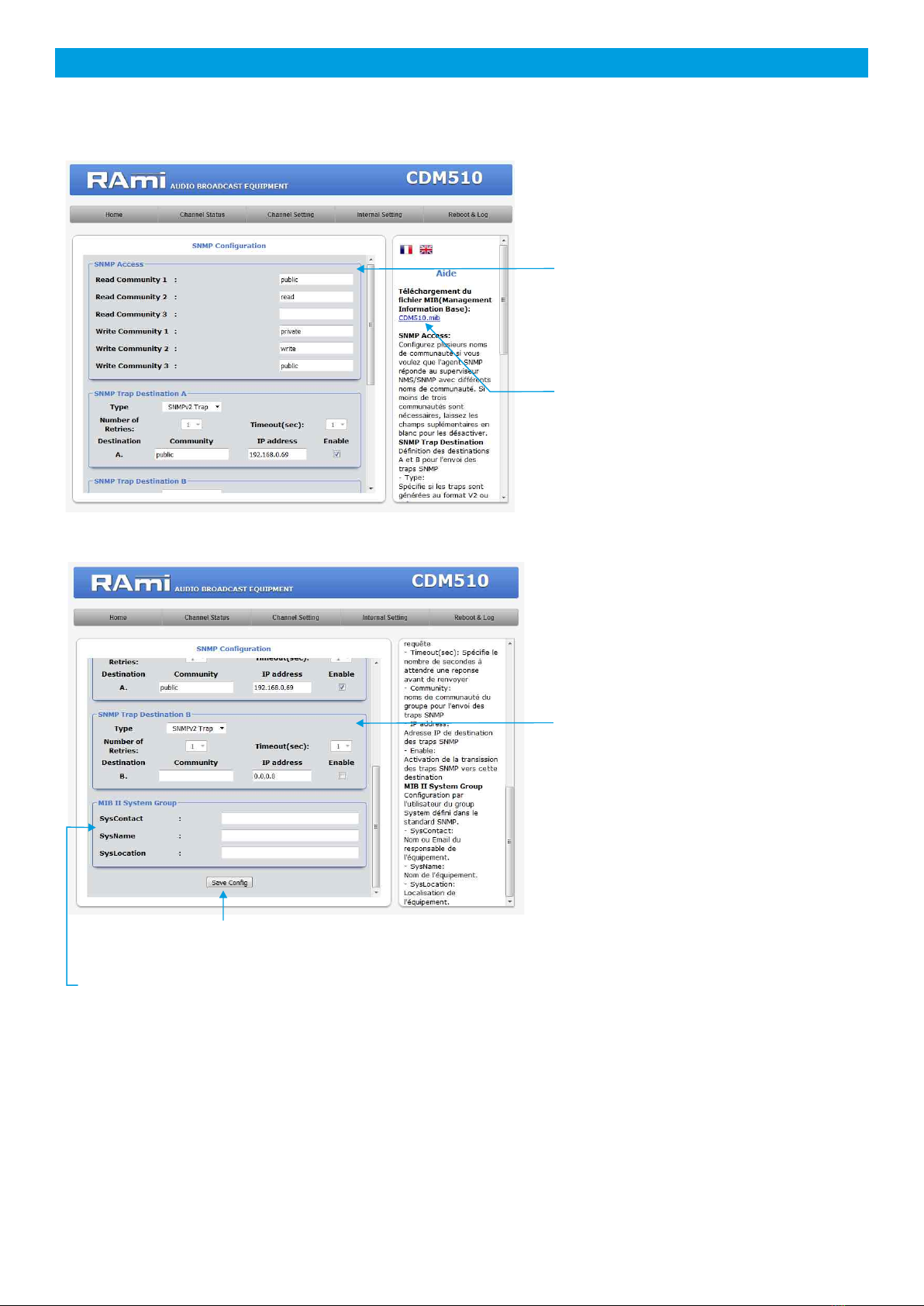

[Configuration du SNMP.
Téléchargement du fichier MIB du CDM510
SNMP Access: configurez plusieurs noms de
communauté si vous voulez que l'agent SNMP
réponde au superviseur NMS/SNMP avec différents
noms de communauté. Si moins de trois communautés
sont nécessaires, laissez les champs supplémentaires en
blanc pour les désactiver.
MIB II system group: configuration par l'utilisateur du groupe
système défini dans le standard SNMP.
, nom de l'équipement.SysName :
, nom ou email du responsable de l'équipement.SysContact :
, localisation de l'équipement.SysLocation :
N'oubliez pas de sauvegarder vos modifications en
cliquant sur le bouton "save config"
,Type : spécifie si les traps sont générées au format
V2c ou V2c Inform.
,Timeout(sec): spécifie le nombre de secondes à
attendre une réponse avant de renvoyer.
SNMP trap destination: définition des destinations
A et B pour l'envoi des traps SNMP.
,Number of Retries: spécifie le nombre maximum de
renvois d'une requête.
,Community: nom de communauté du groupe pour
l'envoi des traps SNMP.
,Enable: Activation de la transmission des traps
SNMP vers cette destination.
,IP address: adresse IP de destination des traps
SNMP.

15
RAMI CDM510
INTERFACE WEB - suite -
[Configuration du SNMP Trap.
N'oubliez pas de sauvegarder votre configuration
[ Configuration de l'utilisateur et du mot de passe.
Page de configuration de l'utilisateur et du mot de
passe. Nécessaire pour accéder aux pages de
configuration de l'appareil.
Pour réinitialiser le mot de passe et l'utilisateur par défaut, suivez la procédure suivante :
Au démarrage de l'appareil, appuyez sur la touche "Lock" pendant environ 4 secondes.
Checkbox d'activation de l'envoi d'une trap SNMP
pour chaque changement de valeur sur les
différentes variables associées.

16
RAMI CDM510
INTERFACE WEB - suite -
[Sauvegarde et récupération du fichier de configuration de l'appareil.
Il est possible d'importer un fichier de configuration
déjà sauvegardé, pour l'installer dans l'appareil
Une fois la configuration de votre appareil terminée,
vous pouvez sauvegarder cette dernière en exportant
le fichier et en le sauvegardant dans votre PC.
Le nom du fichier peut être modifié pour un
stockage des configurations simplifiées
ex : "CDM510_PARIS.conf"
E/ Menu Reboot et Log
[ Menu Reboot
Ce menu vous permet de redémarrer votre
équipement. En cliquant sur “reboot”, l'écran ci-
dessous apparaîtra :

17
RAMI CDM510
INTERFACE WEB - suite -
[ System Log
System Log: Vous pouvez télécharger le fichier
d'historique des événements du système. Ce fichier de
l'historique est un fichier Texte. Il contient les 200
derniers événements survenus sur le système. Pour ce
faire, veuillez cliquer sur le bouton "Get File".
Exemple de fichier texte

18
RAMI CDM510
PROCEDURE DE MISE A JOUR
- Etape 1 : Avant d'effectuer la mise à jour, vous pouvez "by passer" votre appareil CDM510 (appareil encore sous tension).
La mise à jour du CDM510 s'effectue en quatre étapes :
- Etape 2 : Eteignez le CDM510. Reliez l'appareil à un ordinateur à l'aide d'un câble USB de type A-B. Rallumer le CDM510,
l'appareil est en mode "mise à jour".
USB
USB
Le port USB permet la mise à jour du firmware
L'appui sur ce commutateur permet de forcer le bypass de l'appareil
BYPASS
- Etape 3 : Le CDM510 a été reconnu par votre ordinateur. Il faut maintenant charger le nouveau firmware avec le logiciel
fourni “Rami-AMIX Firmware Updater”. Pour cela ouvrez le logiciel fourni puis le fichier “Hex” de
programmation.
- Etape 4 : Cette dernière étape permet de programmer le CDM510. Pour cela, cliquez sur le bouton “Program” du
logiciel fourni “Rami-AMIX Firmware Updater”.
Une fois la programmation terminée "Programming / Verify Complete", vous pouvez débrancher le câble USB
de l'appareil.

Attention !
L'alimentation du CDM510 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre doit être
impérativement reliée au réseau d’énergie.
,Ne jamais faire fonctionner cet équipement sans le raccordement à la terre.
,Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon d’alimentation.
,Eviter l'exposition à de trop fortes températures
,Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
,Le CDM510 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les expositions prolongées capables
d'endommager l'ouïe de façon irréversible.
Le CDM510 est conforme aux normes suivantes :
,Assurez-vous de la qualité de la terre avant la mise en route.
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive 73/23/EEC, 89/336/EEC et
93/68/EEC.
INFORMATIONS
19
RAMI CDM510

ANNEXE : OUTILS TECHNIQUES
Pour fonctionner correctement, l'adresse IP du CDM doit être d'une part unique dans le sous réseau, et d'autre part elle doit appartenir à la
plage d'adresse IP disponible.
Si le PC ou le routeur, sur lequel l’appareil sera branché, est dans un autre sous réseau (ex : 192.168.1.14 avec masque de
sous réseau 255.255.255.0) il faudra mettre le PC dans le même sous réseau que l’appareil, et ensuite changer l'IP du CDM.
Pour cela :
Procédure pour l'installation:
SOUS WINDOWS 10
1. Faire un clic droit sur l’icône du réseau en bas à droite de l’écran et
choisir “Paramètres réseau & Internet”, ou aller dans menu
Démarrer, Paramètres, Réseau et Internet, Ethernet, Modier les
options d’adaptateur.
Paramètres
Réseau et internet Modifier les options
d’adaptateur
Ethernet
20
RAMI CDM510
