FRANCAIS 4Rami - PJO 600

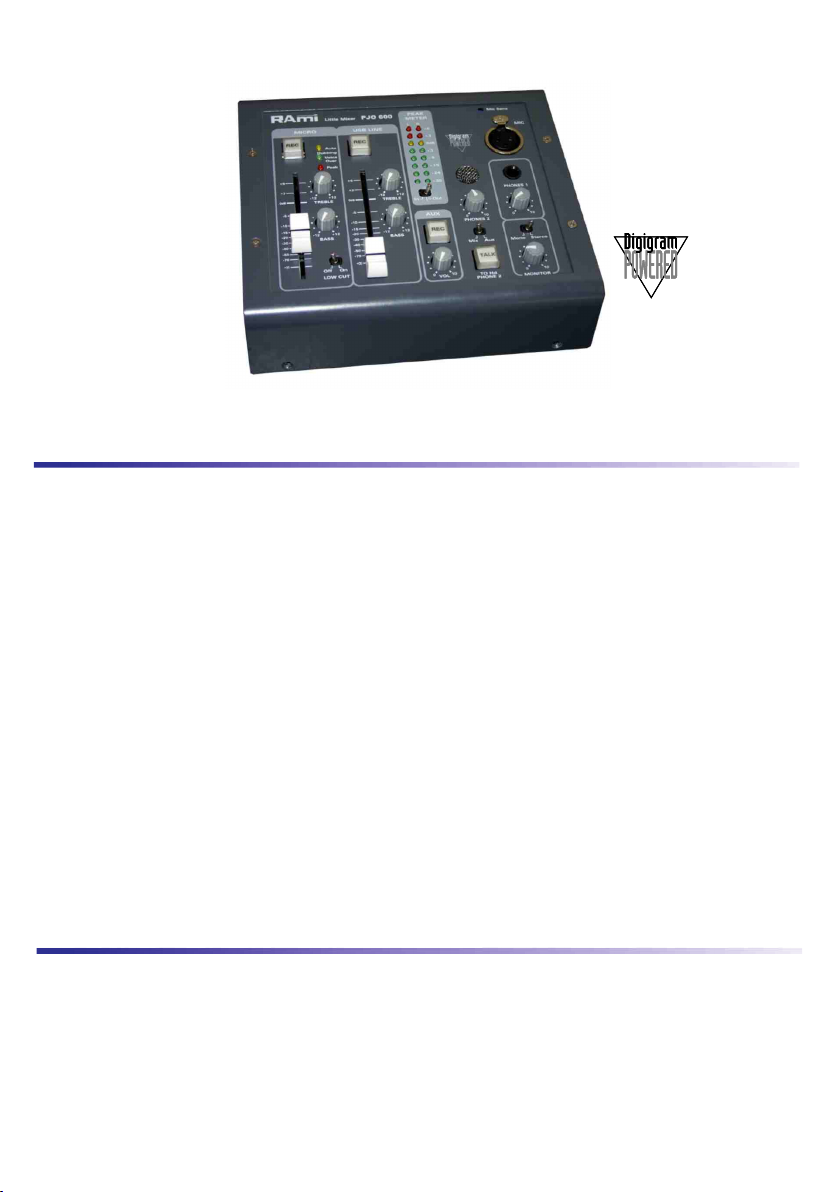

Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son,
sur PC directement par le port USB. L'aspect novateur du produit est surtout son coté
ergonomiqueavec juste les fonctions nécessaires et suffisantes.
Un journaliste disposant du PJO 600, d'un micro casque et d'un PC portable peut n'importe où sur
la planète monter son reportage et l'envoyer à la station par le Web.Al'heure où l'on parle de plus
en plus du télé travail, une autre application est la création à domicile de rubriques ou d'émissions
sans monopoliser un studio de production.
Description :
[Une entrée micro symétrique avec alimentation fantôme, sensibilité, graves, aigus, coupe
bas, volume par VCA.
[Une entrée audio sortie carte son intégrée avec graves, aigus, volume par VCA.
[Une entrée Auxiliaire symétrique analogique avec volume pour raccordement d'une source
extérieure (enregistreur numérique ; mini disk ; codec) .
[Réinjection des trois entrées vers la carte son par switch lumineux REC.
[Monitor casque indépendant du départ Record, permettant d'écouter une bande son
reportage en enregistrant que la voix.
[Entrée directe dans le moniteur de l'entréeAuxiliaire.
[Crête mètre pour ajustage de l'enregistrement.
[Insertion symétrique sur le départ gauche droite et sur le microphone, pour mettre en œuvre
un traitement de voix.
[Limiteur en sortie pour éviter toute saturation numérique de la carte son.
[Le PJO 600 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio
1,0.
[Cet équipement, fabriqué par la société Rami, a bénéficié d'un partenariat avec la société
Digigram pour l'intégration de leur carte son UAX 220.
[Un deuxième ampli casque à destination du journaliste.
[Envoi d’ordre vers le journaliste par le micro incorporé dans le PJO. Retour d’ordre vers le
moniteur venant du journaliste.
[Une sortie Monitor pour connecter une enceinte amplifiée de contrôle. Le PJO 600 disposede
2 fonctions complémentaires d’aide au montage auto-dubbing et Edit monitoring.
Attention !!!
[Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
[Eviter l'exposition à de trop fortes températures.
[Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
[Le PJO 600 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
Le PJO 600 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
DESCRIPTION
INFORMATION

Rami - PJO 600 5FRANCAIS
PHONES1 OUT PHONES2 OUT
MONITOR
PUSH
-
- -
+
+ +
VCA VCA
BASS TREBLE
Peak
Low cut
Insert
pre or post VCA
VCA
BASS
TREBLE
60 mm
60 mm
REC
MIC
REC REC AUX
Phantom
power supply
STEREO
AUX / TV
IN
Line IN
Earth
lift
Line OUT USB
Connector
type B
-5V
+5V
-15-35 -24 -8 -3 +3 +60
Peak Level
IN / Out
Auto Mute
On / Off
Stereo / Mono
-
-
Sens
Phones1
Phones2
Monitor
Mix /Aux
IN
Sub-D
9 pts
DIGIGRAM
UAX 220
External
PS 12V
Insert MIC
Locked
Connector
Limitor Limitor
On AIR loop
Auto
Voice Over
Auto
dubbing
inhibit
Auto
dubbing
Sub-D
9 pts
JP 5/7
Bal L/R Out
(Front panel)
(Rear panel)
(Rear panel)
-
Mute
Mute Mute
L L
L
R R
R
Internal Jumper
Internal
Jumper
Talk
back
Talk back
Talk
back
Internal
Jumper
TALK
BACK MIC Talk
L
L
R
R
+
+
+
+
Journalist
talk back
Auto dubbing
(Balanced) (Balanced)
USB Line
REC
Vol
Vol
Volume
MIC
Enabled
Desabled
by jumper

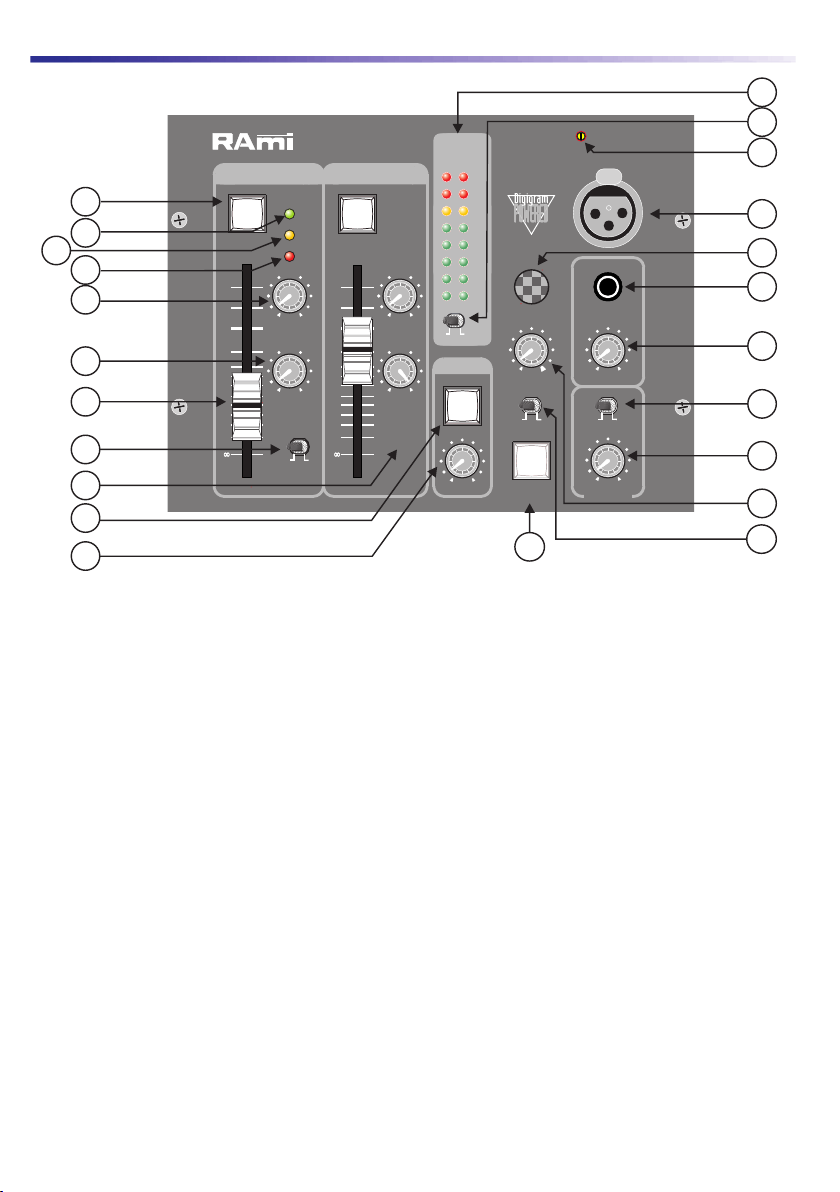

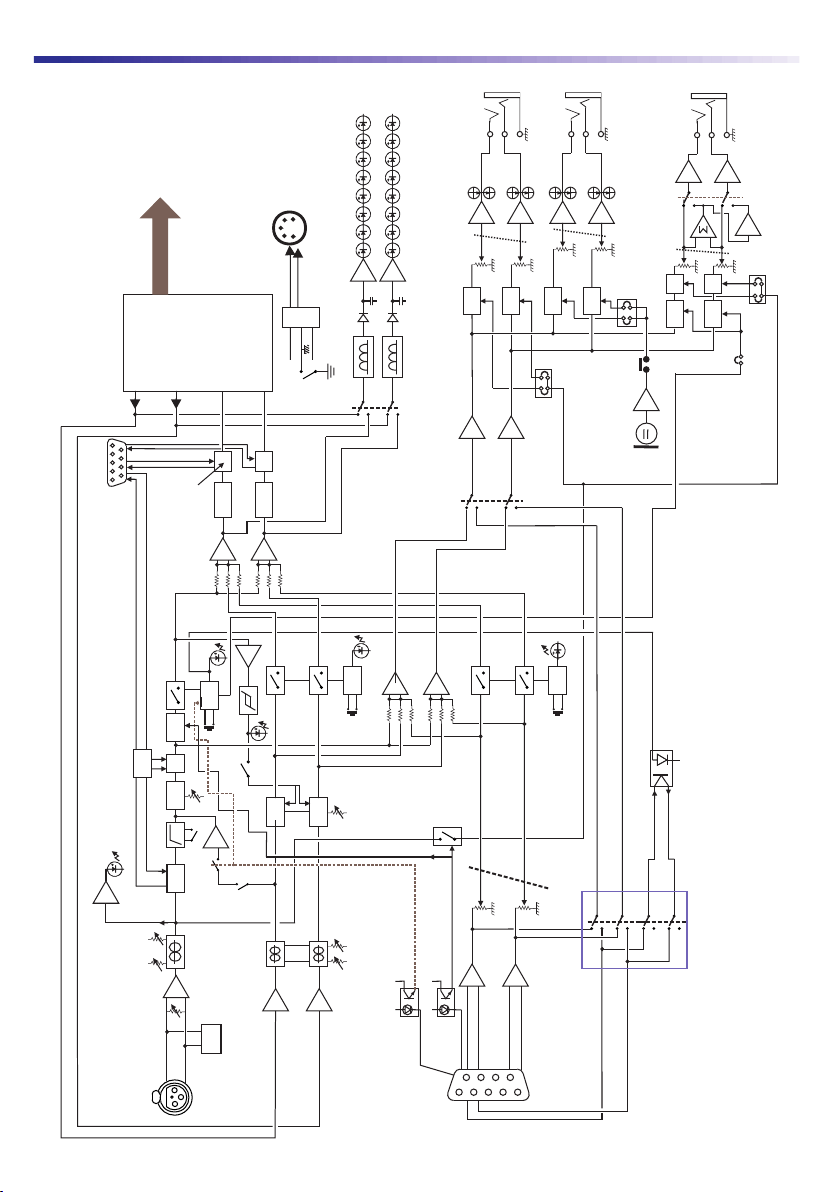

SYNOPTIQUE

1-
u x2 - Témoin l mineu d’activation de la fonctionAuto Dubbing par
e p3 - Témoin lumineux de Fade de l’entrée micro. La fonction d Fade eut être inhibée par le
.nsswitch situé à l’arrière Cette fonctio permet sur les intervention micro d’atténuer de 8 dB
.l’entrée 9pour faciliter le mixage
t
4 -Témoin lumineux de peak pour l’entrée Micro. (ajus er par 14 juste en dessous de l’allumage).
s
5 -Potentiomètre de réglage de aigus de l’entrée Micro.
s s6 -Potentiomètre de réglage de bas es de l’entrée Micro.
og
7 -Fader rectiligne de 60 mm de l’entrée Micr , estion par VCA.
e é
8 -Sél ction coupe-bas de l’entr e micro.
s t
9- Entrée USB. Mêmes fonction que l’entrée Micro. (L’entrée USB est la sortie de la car e son
intégrée reprise en interne).
n e g ( 10 - Bouto rétro éclairé d’envoi de l’entré li ne symétrique AUX son connecteur F) vers la carte
.son
’ 11 - Volume de l entrée
Aux.
0c012 -Peakmètre à leds. (temps de montée 1 ms, temps de des ente 1,5 s pour 2dB.
c
Switch permettant d’envoyer vers le peakmètre 1
13 - 2 la modulation de sortie de la arte son ou le
ermixage pupitre vrs la ca te son.
rMBouton étro éclairé d’envoi de l’entrée icro vers la carte son intégrée.
E.
FRANCAIS 6Rami - PJO 600
14
15
16
17
18
20
19
100
MONITOR
TO Hd
PHONE 2
0
+12-12
0
+12-12
BASS
0
+12-12
0
+12-12
BASS
100
100
VOL
Mic Sens
MIC
Peak
On
Off
LOW CUT
Mono Stereo
Mix
TREBLE TREBLE
Aux
0dB
+3
+6
-30
-40
-60
-50
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-70
-60
-20
-15
-10
-5
-
PHONES 1
PHONES 2
AUX
MICRO USB LINE L R
PEAK
METER
+6
+3
-8
-15
-24
-35
-3
0dB
In Out
100
PJO 600Little Mixer
Dubbing
Auto
REC
REC
REC
PUSH
TALK
1
2
4
3
5
7
6
8
9
10
11
13
12
/V.over
Edit M
23
21
22
FACE AVANT

suite
14 -Potentiomètre multitour d’ajustage de la sensibilité du microphone.
15 -Embase XLR 3 points femelle d’entrée micro (symétrique).
16 -Micro d’ordre intégré (l’electronique interne est pourvu d’un limiteur)
17 - Embase de sortie casque 1 stéréo.
18 - Potentiomètre de réglage du volume casque 1.
19 - Switch permettant d’écouter soit en mono, soit en stéréo sur la sortie Monitoring
20 - Potentiomètre de réglage du volume onitoring
M
21 - Potentiomètre de réglage du volume casque 2.
22 -Switch permettant d’écouter dans le casque 1, le casque 2 ou le monitor soit le mixage, soit
directement l’entréeAux . Voir en page 6 les deux possibilités.
23 -Bouton d’envoi d’ordre vers le casque 2 (le micro d’ordre est en 16).
Rami - PJO 600 7FRANCAIS
14
15
16
17
18
20
19
100
MONITOR
TO Hd
PHONE 2
0
+12-12
0
+12-12
BASS
0
+12-12
0
+12-12
BASS
100
100
VOL
Mic Sens
MIC
Peak
On
Off
LOW CUT
Mono Stereo
Mix
TREBLE TREBLE
Aux
0dB
+3
+6
-30
-40
-60
-50
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-70
-60
-20
-15
-10
-5
-
PHONES 1
PHONES 2
AUX
MICRO USB LINE L R
PEAK
METER
+6
+3
-8
-15
-24
-35
-3
0dB
In Out
100
PJO 600Little Mixer
Dubbing
Auto
REC
REC
REC
PUSH
TALK
1
2
4
3
5
7
6
8
9
10
11
13
12
/V.over
Edit M
23
21
22
FACE AVANT

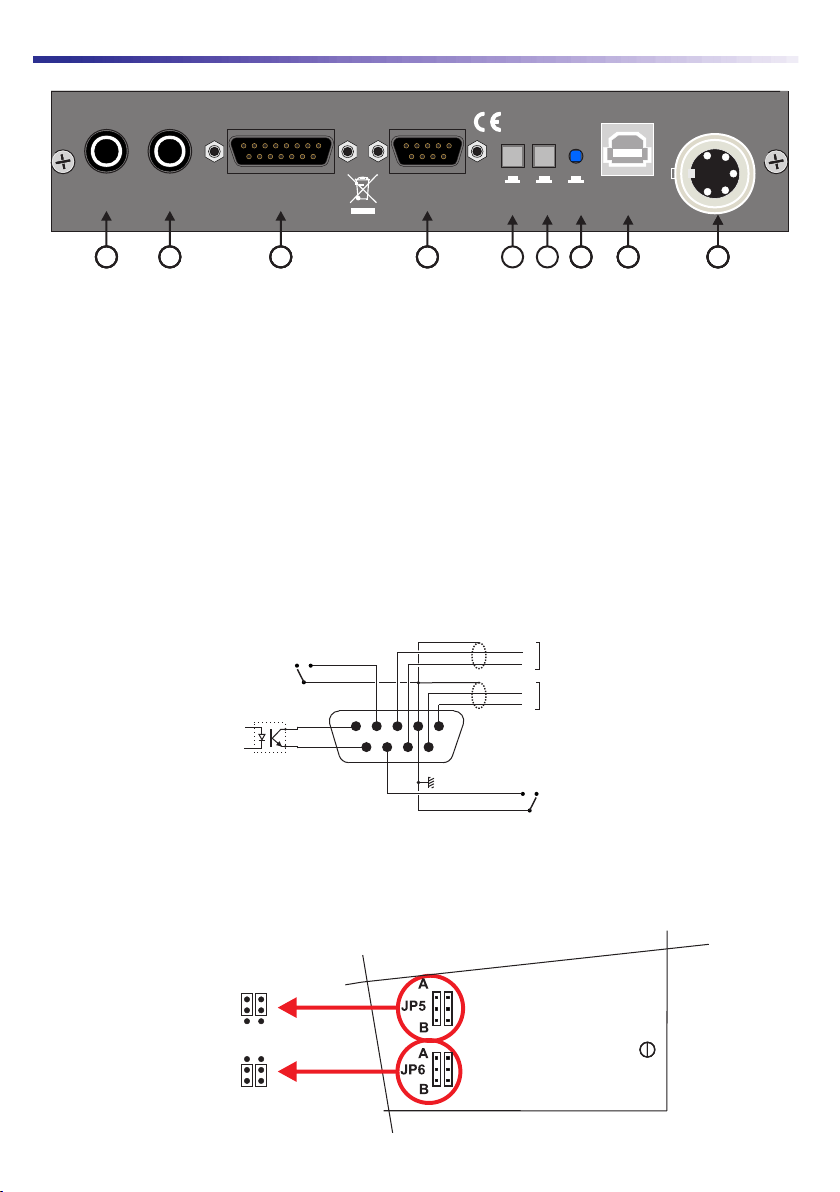

A - Embase 5 points mâle d’alimentation.
B - Embase USB
C - Switch derrière le panneau permettant de séparer la masse USB de la masse d’alimentation
du PJO 550. Les masses sont séparées en appuyant sur le switch.
D - Commutateur pour activer le Voice Over ou la fonction Edit monitoring.
E - Commutateur pour activer l’auto Dubbing
F -. Embase Sub-D 9 points femelle d’entréeAUX et GPO.
Deux configurations possibles :
1- Permet de sortir un GPO sur l’appui du switch Record de la voie micro (permet d’actionner
un feu de porte).
Si les commandes pour le DUBBING ou le TALK BACK journaliste sont de type collecteur
ouvert ou drain ouvert, le pole positif doit être en 4 et en 8et le négatif sur la masse.
[Cavaliers
[Câblage
9 to 18VDC
Max 250 mA
Made in France
USB
MONITOR PHONES
2
Earth
Lift
Auto
Dubbing
Edit M/
V.over
IN AUX
L/R OUT
MIC INSERT
AABCDE AAFGHI
FRANCAIS 8Rami - PJO 600
Entrée AUX gauche
Entrée AUX droite
Fiche Sub-D 9 pts mâle
1234
5
9678
+
+
-
-
GPO
ON AIR micro
DUBBING
TALK BACK
Journaliste
A
A
B
B
Représentation
Interface Interne
FACE ARRIERE

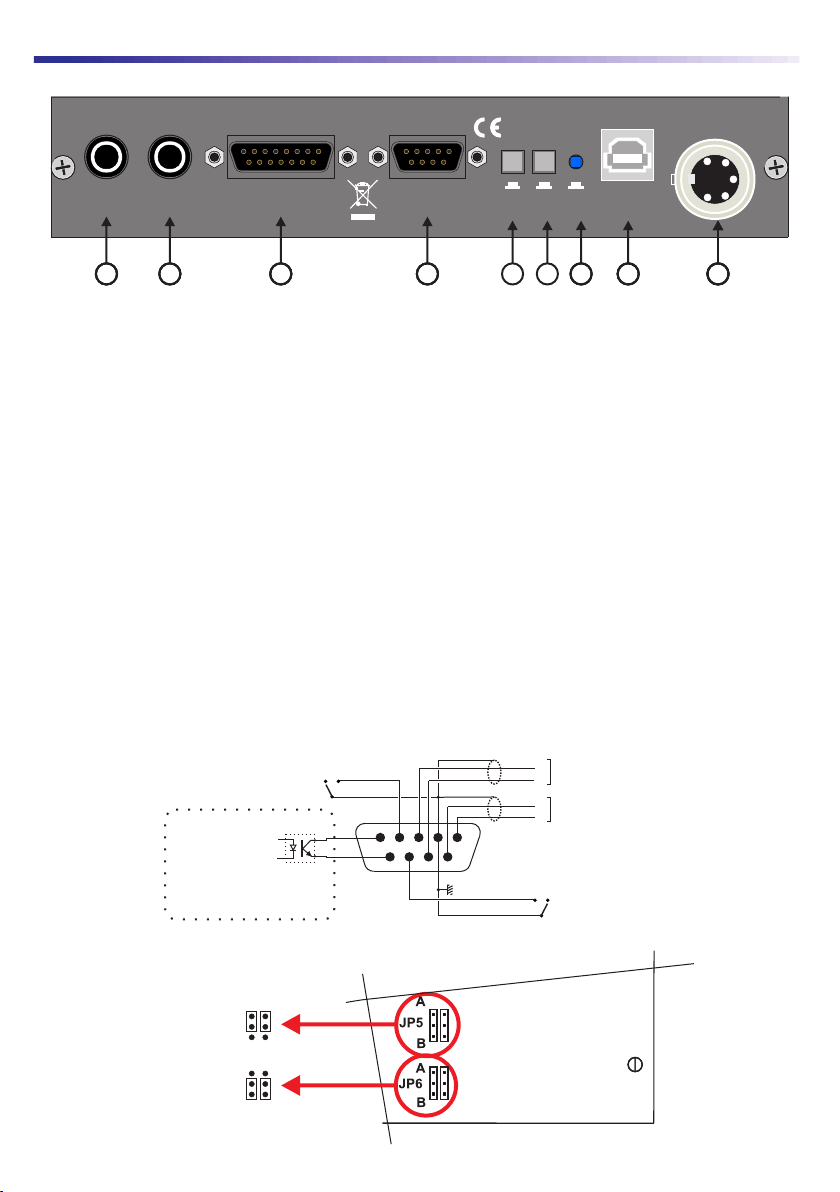

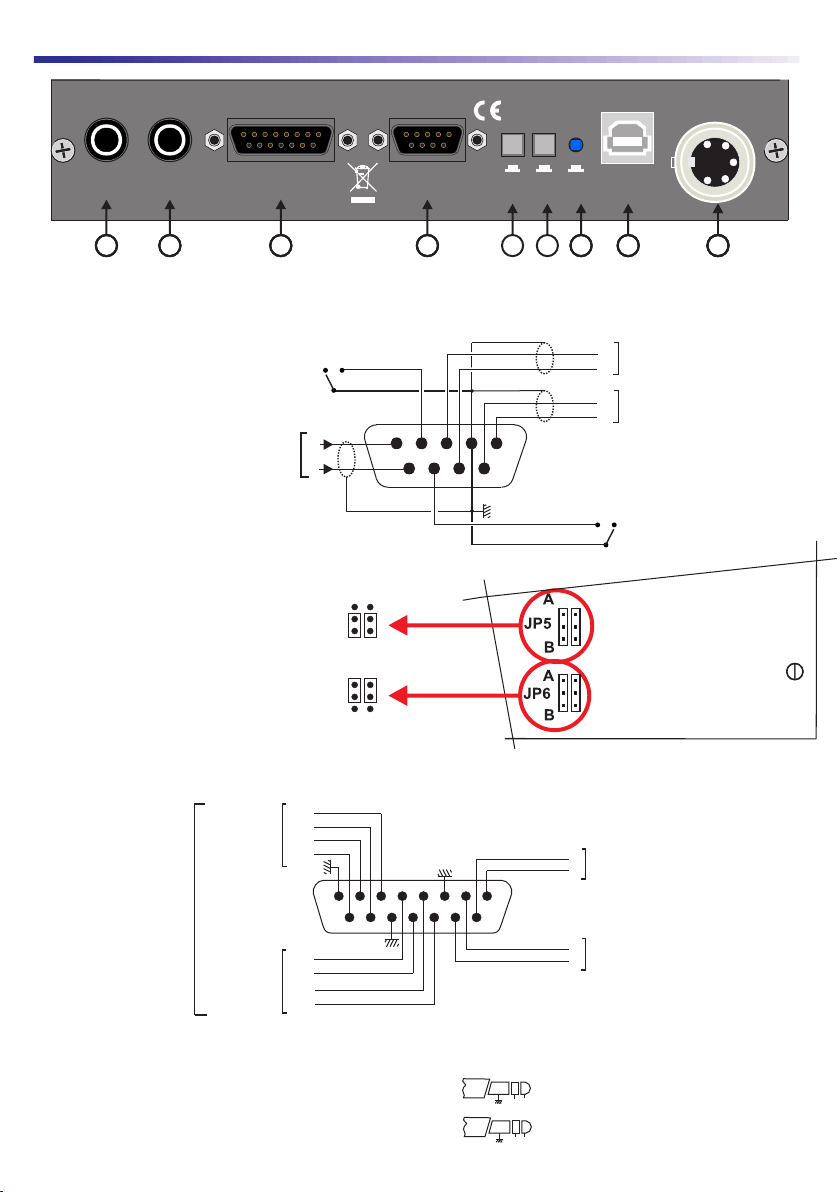

G - Embase Sub-D 15 points femelle d’entrée / sortie pour insertion sur micro et sur Mix général.
H - Embase de sortie casque 2 stéréo.
I -
En position mono 19, la sortie est symétrique.
En position stéréo 19, la sortie est asymétrique.
Embase de sortie casque Monitor stéréo.
2 - Permet d’écouter dans le casque
(en positionAUX sur le switch 22 , une modulationAUX2 asymétrique est différente de l’AUX.
[Cavaliers
[Câblage
Rami - PJO 600 9FRANCAIS
Entrée AUX droite
Entrée AUX gauche
Fiche Sub-D 9 pts mâle
1234
5
9678
+
+
-
-
DUBBING
TALK BACK
Journaliste
L
R
AUX2
L-
L+
Insert send
(line level)
+
+
-
-
8
15
1
9
R+
R -
L +
R-
L -
R+
Insert send
Microphone channel
(Line level)
Insert return
(line level)
Insert return
Microphone channel
(Line level)
Insert Mix
left and right male Sub-D 15 pts plug
A
A
B
B
+
-
L
R
9 to 18VDC
Max 250 mA
Made in France
USB
MONITOR PHONES
2
Earth
Lift
Auto
Dubbing
Edit M/
V.over
IN AUX
L/R OUT
MIC INSERT
AABCDE AAFGHI
suite
FACE ARRIERE

10 Rami - PJO 600

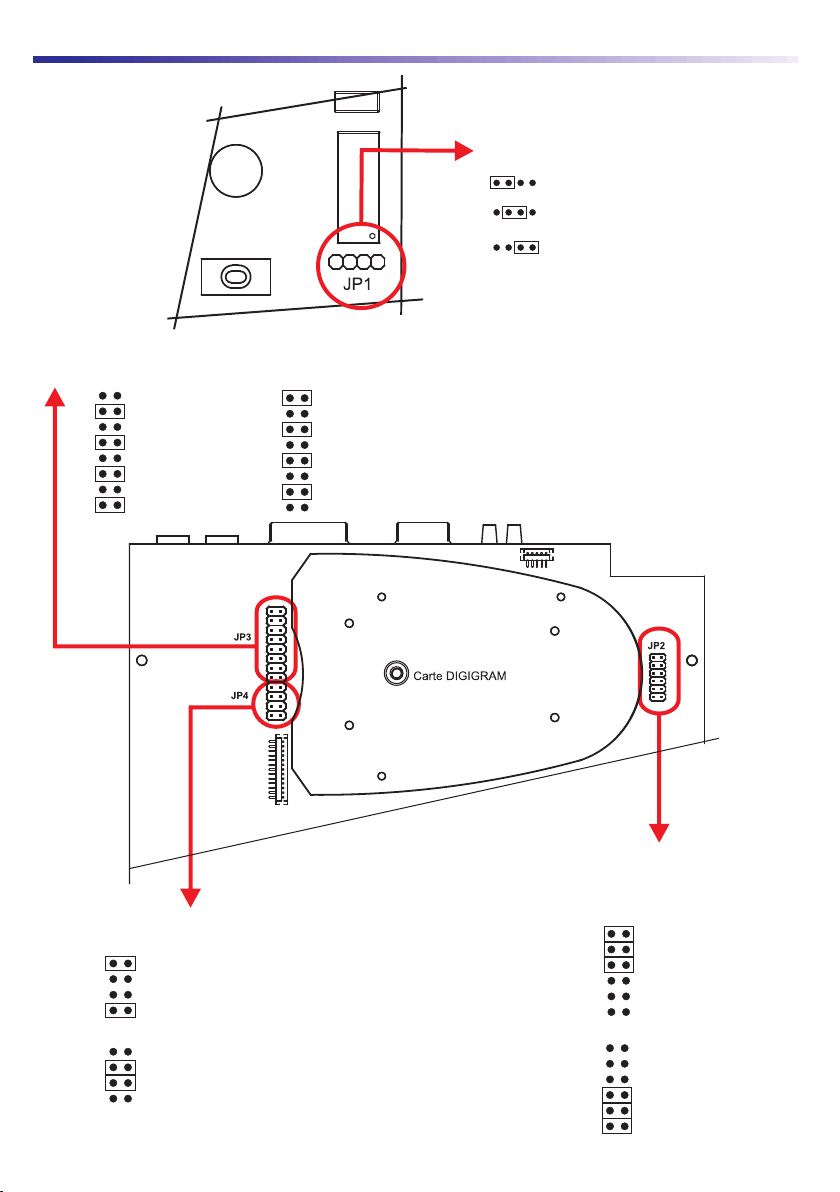

Cavaliers permettant l’insertion Micro
Cavaliers permettant l’envoi
de l’insertion Micro soit
avant ou après le volume
[Insertion micro activée
[Insertion micro inhibée
(Configuration usine)
Circuit imprimé vu
côté soudure
Après volume
Avant volume
Face arrière
Cavaliers permettant l’insertion Mix
[Insertion
Mix activée
[Insertion Mix inhibée
(Configuration usine)

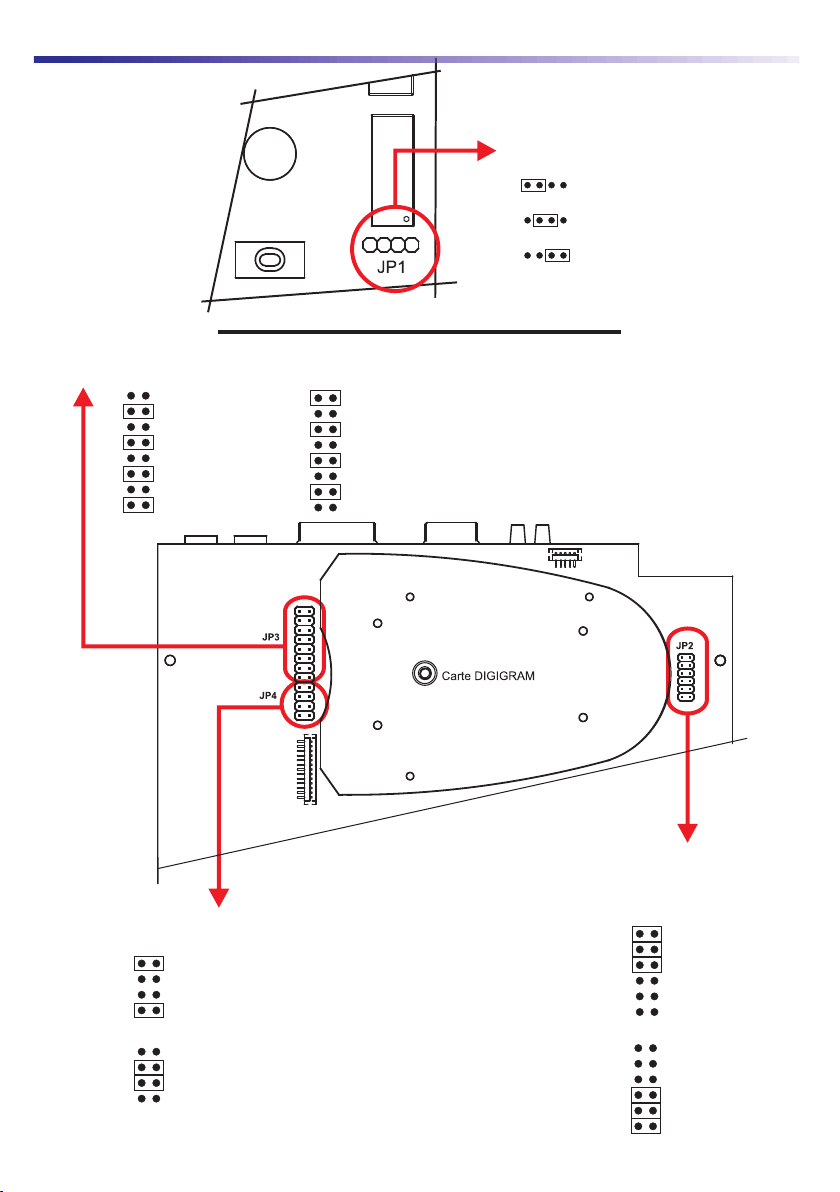

Choix de l’alimentation Fantôme
Circuit imprimé
vu de dessus OFF
48V
12V
FRANCAIS
[(Configuration usine)
(Configuration
usine)
CAVALIERS

Envoi ordre micro pupitre
dans casque 2
Envoi ordre micro journaliste dans casque 1
Pas d’ordre
Pas d’ordre
Envoi d’ordre uniquement
dans R
Envoi d’ordre uniquement
dans R
Envoi d’ordre uniquement
dans L
[(Configuration usine)
Envoi d’ordre
dans L et R
Rami - PJO 600 11 FRANCAIS
suite
Envoi d’ordre uniquement
dans L [(Configuration usine)
Envoi d’ordre
dans L et R
Circuit imprimé vu
côté soudure
Envoi ordre journaliste
dans Monitor
OUT Monitor
Pas d’ordre
Interdiction ordre journaliste
Pas de mute sur ON Micro journaliste
Envoi d’ordre uniquement
dans R
Interdiction ordre journaliste
Mute sur ON Micro journaliste
Envoi d’ordre uniquement
dans L
[(Configuration usine)
Autorisation ordre journaliste
pas de mute sur ON Micro journaliste [(Configuration usine)
Envoi d’ordre dans L et R
Autorisation ordre journaliste
Mute sur ON Micro journaliste
Circuit imprimé vu
côté soudure
CAVALIERS

Réglage du niveau de limitation
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en
atténuateur, ainsi en le tournant dans le
sens inverse des aiguilles d’une montre,
l’on peut inhiber son action.
12 Rami - PJO 600
FRANCAIS
REGLAGE

[Informations...........................................................................
[ ........................................................................Block diagram
[ .............................................................................Description
[ .............................................................................Front panel
[ .............................................................................Rear panel.
[.................................................................................Jumpers
[..................................................................................Settings
14
14
15
16
18
20
22
13 ENGLISHRami - PJO 600
SUMMARY

Warning !!!
[Never open the case without disconnecting mains
[Avoid high temperature exposure.
[Never expose the equipment to rain, snow or moisture.
[Using PJO 600 headphone amplifier, listening to high level can result in permanent
damage to ears.
PJO 600 complies with :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, according to 73/23/EEC,
89/336/EEC et 93/68/EEC.
This device is a mixing console including monitoring, able to record and play sounds from a
personal computer using USB port. The ergonomics, thanks to the only necessary but essential
functions, make the PJO 600 an innovative piece of equipment.
The reporter using the PJO 600 a microphone headset and a mobile PC is able to mix his sounds
and to send it to the studio, from anywhere on the planet using the Web.
Thinking of remote work, the PJO 600 is useful to produce programs without using the recording
studio.
Description :
[One balanced microphone input with very low noice preamplifier, input level adjust, loud and
treble control, low cut filter, VCAfor level control
[One audio input trough the included digital sound device with loud and treble control, and VCA
for level control
[One auxiliary balanced input with volume control, to feed an external source (digital recorder,
mini disk; codec …)
[All tree inputs are sent to the digital sound device using the REC switch, lit on.
[Headphone monitoring, different from record output, allowing listening to a sound while
recording the voice.
[Direct access to the auxiliary monitoring
[Possibility to insert a voice processor on left right output and microphone chain using
symmetrical connection
[Output limiter to avoid any overload of the digital sound device
[Possibility of external hybrid
[PJO 600, thanks to the USB audio 1.0 port does not require any driver on the computer
[This equipment from RAMI takes profit of partnership with the DIGIGRAM company for use of
their sound device UAX220.
[Asecond headphone amplifier for the Journalist.
[TALBACK to the journalist by fitted microphone.
[Monitor output to connect an external powered loud speaker.
[PJO 600 is fitting with 2 interesting functionsAuto-dubbing and Edit monitoring.
ENGLISH 14 Rami - PJO 600
INFORMATIONS
DESCRIPTION

PHONES1 OUT PHONES2 OUT
MONITOR
PUSH
-
- -
+
+ +
VCA VCA
BASS TREBLE
Peak
Low cut
Insert
pre or post VCA
VCA
BASS
TREBLE
60 mm
60 mm
REC
MIC
REC REC AUX
Phantom
power supply
STEREO
AUX / TV
IN
Line IN
Earth
lift
Line OUT USB
Connector
type B
-5V
+5V
-15-35 -24 -8 -3 +3 +60
Peak Level
IN / Out
Auto Mute
On / Off
Stereo / Mono
-
-
Sens
Phones1
Phones2
Monitor
Mix /Aux
IN
Sub-D
9 pts
DIGIGRAM
UAX 220
External
PS 12V
Insert MIC
Locked
Connector
Limitor Limitor
On AIR loop
Auto
Voice Over
Auto
dubbing
inhibit
Auto
dubbing
Sub-D
9 pts
JP 5/7
Bal L/R Out
(Front panel)
(Rear panel)
(Rear panel)
-
Mute
Mute Mute
L L
L
R R
R
Internal Jumper
Internal
Jumper
Talk
back
Talk back
Talk
back
Internal
Jumper
TALK
BACK MIC Talk
L
L
R
R
+
+
+
+
Journalist
talk back
Auto dubbing
(Balanced) (Balanced)
USB Line
REC
Vol
Vol
Volume
MIC
15 ENGLISH
Rami - PJO 600
Enabled
Desabled
by jumper
BLOCK DIAGRAM

1-
2 -
-4
5 -
6 -
7 -
8 -
9 -
Aux input.
12 -
13 -
iLuminous switch to send Micro input to the nternal digital sound device.
iuLed ind cator for
Auto D bbing. (E)
3 -f
Led indicator for Fade.This eature can be disabled, using the rear panel switch. It decraeses
8lthe microphone level of 8dB on input a lowing easy mixing.
io Peak ndicator on micr phone input (ajust with 14 to avoid flicking
j n
Treble ad ust omicrophone input.
Bass adjust on microphone input.
60 mm linear fader on microphone input, VCAcontrolled.
lHigh pass fi ter switch on microphone input.
u
USB inp t. Same features as microphone. (USB input is an internal connection to the digital
audio device output).
10 - wLuminous sitch, send the
AUX line input (F socket) to the internal digital sound device .
11 -Level control on
l
Led peak evel indicator.
a
Switch allowing to monitor the digital audio device output level or the mix to the digi t l a u d i o
idevice, on the peak level ndicator 12
).
ENGLISH 16 Rami - PJO 600
14
15
16
17
18
20
19
100
MONITOR
TO Hd
PHONE 2
0
+12-12
0
+12-12
BASS
0
+12-12
0
+12-12
BASS
100
100
VOL
Mic Sens
MIC
Peak
On
Off
LOW CUT
Mono Stereo
Mix
TREBLE TREBLE
Aux
0dB
+3
+6
-30
-40
-60
-50
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-70
-60
-20
-15
-10
-5
-
PHONES 1
PHONES 2
AUX
MICRO USB LINE L R
PEAK
METER
+6
+3
-8
-15
-24
-35
-3
0dB
In Out
100
PJO 600Little Mixer
Dubbing
Auto
REC
REC
REC
PUSH
TALK
1
2
4
3
5
7
6
8
9
10
11
13
12
/V.over
Edit M
23
21
22
FRONT PANEL

t o ti Input gain rimmer f r microphone (mul turn)
e m ro a3 pins XLR femal ic oph ne plug (bal nced).
16 -ctf t
TALBACK mi rophone Internal (wi h itted limi or)
o
Stereo headph ne 1 plug.
.Headphone 1 level control
19 - w eMonitor s itch to listen to mono mode or stereo mod .
o20 - Monitor Level contr l
e.adphone 2 level control
rw eMonito s itch to listen to the mix output, or
AUX input. Se page 17 for config.
14 -
15 -
17 -
18 -
.
21 - H
2
2 -
Bto h Bn
TAL ACK switch eadphone 2 (TAL ACK mic i 6
23 - 1).
next
17 ENGLISH
Rami - PJO 600
14
15
16
17
18
20
19
100
MONITOR
TO Hd
PHONE 2
0
+12-12
0
+12-12
BASS
0
+12-12
0
+12-12
BASS
100
100
VOL
Mic Sens
MIC
Peak
On
Off
LOW CUT
Mono Stereo
Mix
TREBLE TREBLE
Aux
0dB
+3
+6
-30
-40
-60
-50
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-70
-60
-20
-15
-10
-5
-
PHONES 1
PHONES 2
AUX
MICRO USB LINE L R
PEAK
METER
+6
+3
-8
-15
-24
-35
-3
0dB
In Out
100
PJO 600Little Mixer
Dubbing
Auto
REC
REC
REC
PUSH
TALK
1
2
4
3
5
7
6
8
9
10
11
13
12
/V.over
Edit M
23
21
22
FRONT PANEL

[Jumpers
[Wiring
A - 5 pins power supply socket.
B - USB socket.
C - Switch located behind the rear panel. This switch allows to disconnect USB earth from power
supply earth. Earth is independant when depressed.
D - Auto Voice over / Edit monitoring switch
E - Auto dubbing switch.
F - Sub-D 9 female socket :AUX and GPO input.
Two way to use it :
1 -Allow to output a GPO when depressing the Record switch on microphone panel (allows to
switch ONAIR lamp)
1234
5
9678
+
+
-
-
AUX left input
AUX right input
GPO
ON AIR micro (male Sub-D 9 pts plug)
DUBBING
TALK BACK
Journalist
18
ENGLISH Rami - PJO 600
A
A
B
B
If open collector or open drain are used for driving DUBBING and TALBACK the positive
potential will be on 4 or 8 and - on ground.
9 to 18VDC
Max 250 mA
Made in France
USB
MONITOR PHONES
2
Earth
Lift
Auto
Dubbing
Edit M/
V.over
IN AUX
L/R OUT
MIC INSERT
AABCDE AAFGHI
REAR PANEL

G - Sub-D 15 female send/return connector providing insert on microphone and main mix.
2 - Allow to listen an AUX2 unbalanced signal, different from Aux according to the switch
22 position.
Next
[Jumpers
[Wiring
H - Stereo headphone 2 .
I - Stereo Monitor headphone
In mono mode (19) the output is balanced
In stereo mode (19) the output is unbalanced
1234
5
9678
+
+
-
-
AUX left input
AUX right input
(male Sub-D 9 pts plug)
DUBBING
TALK BACK
Journalist
L
R
AUX2
L-
L+
Insert send
(line level)
+
+
-
-
8
15
1
9
R+
R -
L +
R-
L -
R+
Insert send
Microphone channel
(Line level)
Insert return
(line level)
Insert return
Microphone channel
(Line level)
Insert Mix
left and right male Sub-D 15 pts plug
19 ENGLISH
Rami - PJO 600
A
A
B
B
+
-
L
R
9 to 18VDC
Max 250 mA
Made in France
USB
MONITOR PHONES
2
Earth
Lift
Auto
Dubbing
Edit M/
V.over
IN AUX
L/R OUT
MIC INSERT
AABCDE AAFGHI
REAR PANEL

Phantom power supply
OFF
48V
12V
Component
side
20 Rami - PJO 600
ENGLISH
[( )Default setting
Default setting
Rear Panel
Soldering
side

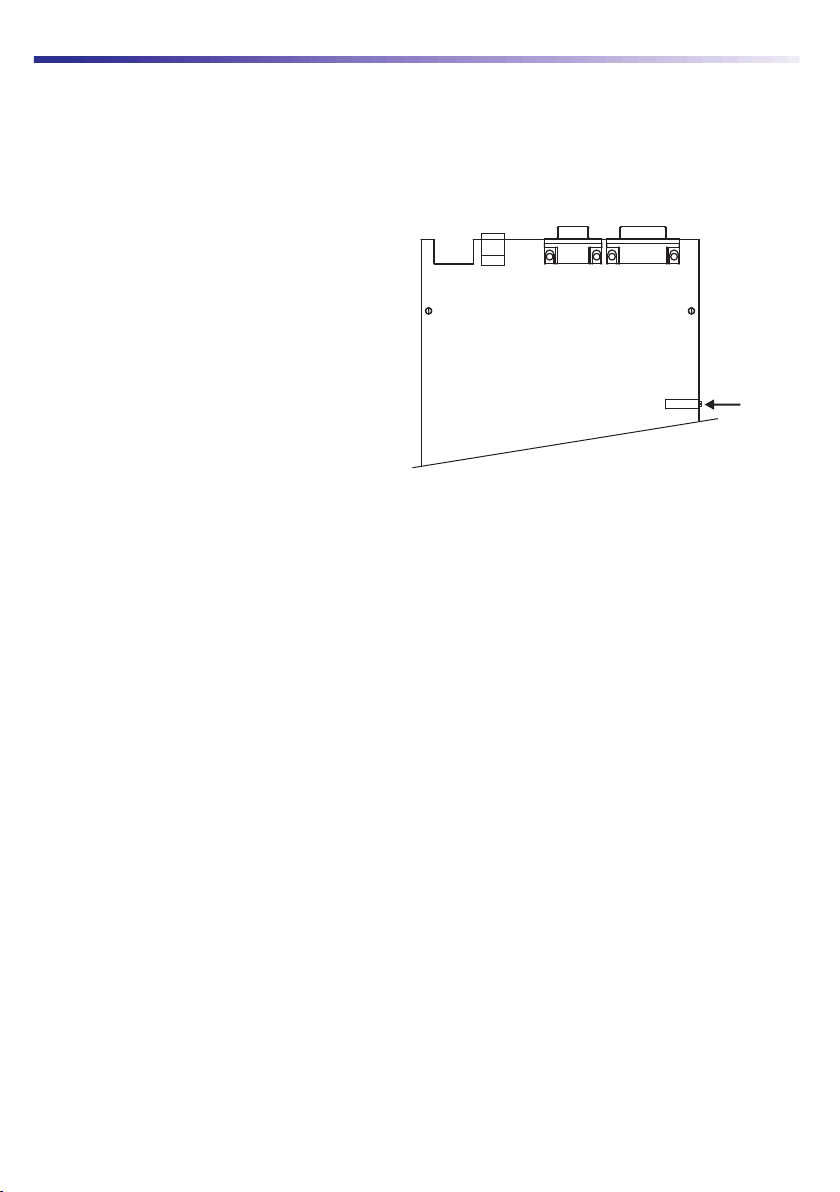

Jumpers enabling insert on microphone
[Enabled
[Disabled
(Default setting)
Post fader
Pre fader
Jumpers enabling Mic insert
sending whether pre or post
volume
Jumpers enabling insert on Mix
[Enabled [
(Default setting)
Disabled
JUMPERS
