RCF BS8 User manual

the rules of sound
BS8
User manual
Manuale d’uso
DIFFUSORE A SFERA PER INSTALLAZIONE SOSPESA
SUSPENDED SPHERICAL SPEAKER


ITALIANO
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in
questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte
integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze
per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ITALIANO
ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla
pioggia o all’umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato
e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del
dispositivo).
AVVERTENZE PER LA SICUREZZA
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con
particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell’amplificatore) può avere una tensione sufficientemente alta (es. 100 V)
da costituire un rischio di folgorazione per le persone: non procedere mai all’installazione o alla
connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d’ingresso (in un sistema a
tensione costante) oppure l’impedenza del diffusore sia compatibile con le caratteristiche d’uscita
dell’amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di
salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare un
corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente
descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
• Il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;
• il diffusore non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la
tensione dalla linea diffusori e poi scollegare il diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e
non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati
per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza
dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche
normalmente generate da un trasduttore.
9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita
solamente da installatori professionali qualicati (oppure da ditte specializzate) in grado di
farla correttamente e certicarla in accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di
impianti elettrici.
10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
IMPORTANTE


ITALIANO
11. PERDITA DELL’UDITO
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di
pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla
durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di
pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate
protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è
necessario indossare dei tappi per orecchie o delle cuffie protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora
che il diffusore acustico è in grado di produrre.
12. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e
diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono
collocati in posizione fra loro adiacente o nello stesso ambiente.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon
funzionamento dell’impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori
dell’energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad
amplificatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente
intrecciati, per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi elettro-magnetici
circostanti) ed un isolamento idoneo.
PRECAUZIONI D’USO
• Collocare il diffusore lontano da fonti di calore.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a
basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.


ITALIANO
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato
in modo da garantirne l’affidabilità e prestazioni elevate.
Il BS8 è un diffusore di forma sferica studiato per un’installazione
sospesa. Particolarmente indicato per la sonorizzazione di grandi superfici,
incorpora un altoparlante da 200 mm (8”) che consente una riproduzione
sonora di qualità, con un’ottima intelligibilità della parola. Presenta le
seguenti caratteristiche:
• altoparlante da 200 mm (8”)
• trasformatore per il collegamento con linee a tensione costante di 100 V
• possibilità di scegliere la potenza d’uscita negli impianti a tensione
costante
• cavo di collegamento lungo 5 metri
INSTALLAZIONE
ATTENZIONE:
• Assicuratevi che il soffitto/confrosoffitto abbia la consistenza e solidità
necessarie per sostenere il peso del diffusore, per scongiurare il pericolo
di cadute.
• Non utilizzare il diffusore in ambienti con forte vento.
• Per prevenire malfunzionamenti non utilizzate il diffusore con l’altoparlante
rivolto verso l’alto.
• Installate il diffusore in modo sicuro. Seguire scrupolosamente le indicazioni
di pag. 8 e 9 così da evitare qualsiasi condizione di pericolo per l’incolumità
di persone o strutture. Sospendere il diffusore tramite il cavo che fuoriesce
dalla sua parte superiore. Dopo aver terminato i collegamenti, coprire il
punto di sostegno del diffusore mediante l’apposita calotta semisferica.


ITALIANO
COLLEGAMENTO
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi
a personale qualificato ed addestrato, ossia personale avente conoscenze
tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di
realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con
l’amplificatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le
connessioni, verificando in particolar modo che non vi siano dei cortocircuiti
accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con le
norme e le leggi vigenti in materia di impianti elettrici. Il trasformatore interno
permette il collegamento a linee con tensione costante 100 V e la selezione
della potenza (durante l’installazione) tra i valori 20 W - 10 W - 5 W.
La scelta avviene tenendo conto dei colori dei conduttori nel cavo d’uscita.
COLORE POTENZA TENSIONE IMPEDENZA
ROSSO 20 W 100 V 500 Ω
GIALLO 10 W 100 V 1000 Ω
VERDE 5 W 100 V 2000 Ω
BLU conduttore comune
Collegare il conduttore BLU del diffusore alla linea che fa capo al morsetto
dell’amplificatore contrassegnato con “–”, “0” o COM.
Scegliere uno dei tre conduttori (a seconda della potenza selezionata) tra
ROSSO (20 W), GIALLO (10 W) e VERDE (5 W) e collegarlo alla linea 100 V
dell’amplificatore.
Il collegamento alla linea 70 V (se presente sull’amplificatore) consente invece
il dimezzamento della potenza assorbita dall’amplificatore medesimo e la
conseguente diminuzione della pressione sonora irradiata.


ITALIANO

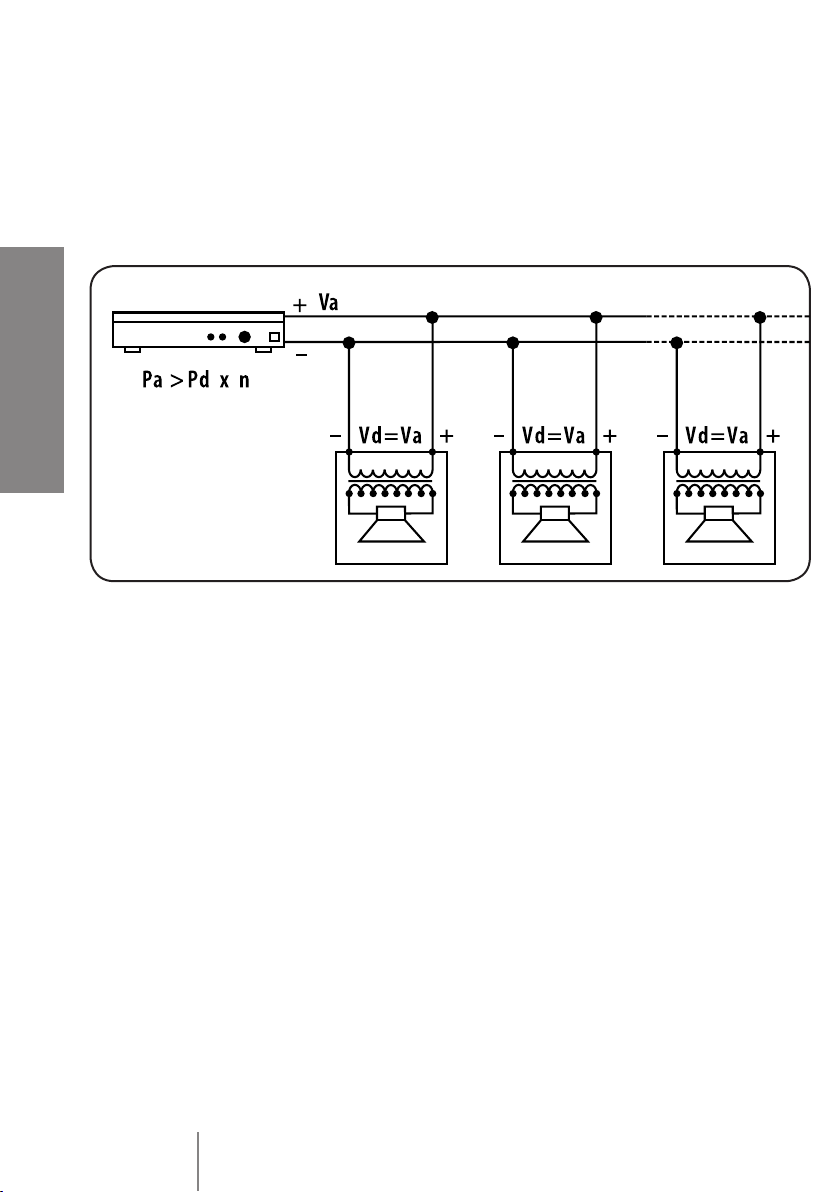

NOTE SULLA CONNESSIONE A TENSIONE COSTANTE
• La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione
d’uscita dell’amplificatore (Va).
• La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea
non deve superare quella dell’amplificatore (Pa).
• Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti
i diffusori “in fase”.
• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando
la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il funzionamento del sistema, i cavi per i diffusori non
devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai
cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento con campi
elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.


ITALIANO
ESEMPI DI CONNESSIONI CON LINEA
A TENSIONE COSTANTE 100 V
Verde
Giallo
Rosso
0
Blu
Blu
Blu
100 V
100 V - 20 W
100 V - 10 W
100 V - 5 W
0
0
0
Diffusore impostato a 20 W
Diffusore impostato a 10 W
Diffusore impostato a 5 W
DATI TECNICI
Potenza (ingresso 100 V) 20 W- 10 W- 5 W
Risposta in frequenza 160 ÷ 12’500 Hz
Sensibilità 93 dB (1 m / 1 W)
Pressione sonora (20 W) 106 dB (1 m)
Angolo di copertura 90° (1 kHz); 45° (2 kHz)
Dimensioni ø 250 mm
Peso 2,2 kg


ITALIANO
1
2
3
MONTAGGIO
Fig. 1• Regolare la
lunghezza del cavo di
sospensione facendolo
scorrere attraverso gli
occhielli dell’ancoraggio.
Fig. 23 • Inserire il
moschettone nell’occhiello
preventivamente fissato al
soffitto, avendo cura che la
barretta di chiusura ritorni in
posizione di sicurezza.
ATTENZIONE:
• Assicuratevi che il soffitto/
confrosoffitto abbia la consistenza
e solidità necessarie per
sostenere il peso del diffusore,
per scongiurare il pericolo di
cadute.
• Installate il diffusore in modo
sicuro, così da evitare qualsiasi
condizione di pericolo per
l’incolumità di persone o strutture.


ITALIANO
Fig. 4• Raccomandiamo
l’utilizzo del filo di sicurezza in
acciaio (presente all’interno del
cavo di linea del diffusore) da
fissare al gancio a soffitto per
rendere l’installazione ancora più
sicura.
4
Fig. 5 • Effettuare i
collegamenti elettrici alla
linea a tensione costante
proveniente dall’amplificatore
in accordo con le istruzioni
riportate su questo manuale
e sulla targhetta presente sul
diffusore.
5
6Fig. 6 • Scorrere la calotta
fino al soffitto in modo da coprire
le connessioni.

10
ENGLISH
Before connecting and using this product, please read this instruction manual carefully and keep
it on hand for future reference. The manual is to be considered an integral part of this product and
must accompany it when it changes ownership as a reference for correct installation and use as well
as for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this
product.
WARNING: To prevent the risk of fire or electric shock, never expose this loudspeaker to rain
or humidity and dust, but the case this has been expressly designed and made to get a suitable
IP protection grade (indicated in the product specifications).
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special attention, as they
provide important information.
2. Loudspeaker lines (amplifier outputs) can have a sufficiently high voltage (i.e. 100 V) to involve a
risk of electrocution: never install or connect this loudspeaker when the line is alive.
3. Make sure all connections have been made correctly and the loudspeaker input voltage (in a
constant voltage system) or its impedance is suitable for the amplifier output.
4. Protect loudspeaker lines from damage; make sure they are positioned in a way that they cannot
be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may cause a short circuit.
6. Never attempt to carry out any operations, modifications or repairs that are not expressly
described in this manual.
Contact your authorized service centre or qualified personnel should any of the following occur:
• the loudspeaker does not function (or works in an anomalous way);
• the cable has been damaged;
• objects or liquids have got into the unit;
• the loudspeaker has been damaged due to heavy impacts / fire.
7. Should the loudspeaker emit any strange odours or smoke, remove it from the line after having
switched the amplier off.
8. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do not try to hang this
loudspeaker by using elements that are unsuitable or not specific for this purpose.
Also check the suitability of the support surface to which the product is anchored (wall, ceiling,
structure, etc.), and the components used for attachment (screw anchors, screws, brackets not
supplied by RCF etc.), which must guarantee the security of the system / installation over time, also
considering, for example, the mechanical vibrations normally generated by transducers.
9. RCF S.p.A. strongly recommends this product is only installed by professional qualied
installers (or specialised rms) who can ensure a correct installation and certify it according
to the regulations in force.
The entire audio system must comply with the current standards and regulations regarding
electrical systems.
10. There are numerous mechanical and electrical factors to be considered when installing a
professional audio system (in addition to those which are strictly acoustic, such as sound pressure,
angles of coverage, frequency response, etc.).
IMPORTANT
NOTES

11
ENGLISH
11. HEARING LOSS
Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that
leads to hearing loss is different from person to person and depends on the duration of exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is
exposed to these levels should use adequate protection devices. When a transducer capable of
producing high sound levels is being used, it is therefore necessary to wear ear plugs or protective
earphones.
See the technical specifications in the instruction manual for the maximum sound pressure the
loudspeaker is capable of producing.
12. To ensure a correct musical reproduction, loudspeaker phase is to be respected (loudspeakers
are connected respecting the amplifier polarity). This is important when loudspeakers are installed
adjacent one another, for instance, in the same room.
13. To prevent inductive effects from causing hum, noise and a bad system working, loudspeaker
lines should not be laid together with other electric cables (mains), microphone or line level signal
cables connected to amplifier inputs.
14. The loudspeaker cable shall have wires with a suitable section (twisted, if possible, to reduce
inductive effects due to surrounding electro-magnetic fields) and a sufficient electrical insulation.
OPERATING PRECAUTIONS
• Install this loudspeaker far from any heat source.
• Do not overload this product for extended periods of time.
• Never force the control elements (keys, knobs, etc. ).
• Do not use solvents, alcohol, benzene or other volatile substances for cleaning the external
parts of this product.
• If the speaker is used in particulary cold places, drive it with a low signal for 5-10 minutes before
using it at maximum power.

1
ENGLISH
RCF S.p.A. would like to thank you for purchasing this product, which has
been designed to guarantee reliability and high performance.
The BS8 is a spherical speaker designed for suspended installation. Ideal
for covering large areas, it incorporates a 200 mm (8”) loudspeaker which
provides high quality sound reproduction with excellent voice
intelligibility.
The BS8 has the following features:
- 200 mm (8”) loudspeaker
- transformer for connection to 100 V constant voltage lines
- selectable output power in constant voltage systems
- 5 meter connection cable
INSTALLATION
WARNING:
• Make sure that the ceiling/false ceiling is sufficiently solid and sturdy to
support the weight of the speaker in order to prevent it from falling.
• Do not use the speaker in areas with high winds.
• To prevent malfunctions, do not use the speaker with the loudspeaker
directed upward.
• Make sure the installation is secure. Following carefully the instructions at
pages 16-17 in order to prevent any risk to people or structures. Suspend
the speaker using the cable that comes out from the top. After making the
connections, cover the speaker support point using the semi-spherical cap
provided.

1
ENGLISH
CONNECTIONS
WARNING: loudspeaker connections should only be made by qualified and
experienced personnel having the technical know-how or sufficient specific
instructions to ensure that connections are made correctly and to prevent any
electrical danger.
To prevent any risk of electric shock, do not connect loudspeakers when the
amplifier is switched on.
Before turning the system on, check all connections and make sure there are
no accidental short circuits.
The entire sound system shall be designed and installed in compliance with
the current local laws and regulations regarding electrical systems.
The internal transformer allows the connection to 100 V constant voltage
lines and the power selection (during the installation) among the values
20 W - 10W - 5 W.
The selection is made considering the wire colours.
COLOUR POWER VOLTAGE IMPEDANCE
RED 20 W 100 V 500 Ω
YELLOW 10 W 100 V 1000 Ω
GREEN 5 W 100 V 2000 Ω
BLUE common wire
Connect the loudspeaker BLUE wire to the line coming from the amplifier terminal
marked with “–”, “0” or COM.
Choose one of the three wires (according to the power) among RED (20 W),
YELLOW (10 W) or GREEN (5 W) and connect it to the amplifier 100 V line
terminal.
The connection to the 70 V terminal (if available on the amplifier) allows you to
get half of the power mentioned in the table above. The relevant SPL as well will
be consequently reduced.

1
ENGLISH
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
•The loudspeaker input voltage (Vd) must correspond to the amplifier output
voltage (Va).
• The sum of nominal power values (Pd x n) of all loudspeakers connected to
the line must not exceed the amplifier power (Pa).
• Make sure all loudspeakers are connected in phase to ensure a correct
audio reproduction.
• Always use cables having wires with an adequate cross-section, considering
the cable length and the total loudspeaker power.
• Loudspeaker lines must be kept separated from mains cables, microphone
cables or others, in order to avoid inductive phenomena may cause hum or
noises.
• Use cables with twisted wires to reduce hum caused by inductive effects
due to coupling with electromagnetic fields.

1
ENGLISH
EXAMPLES OF CONNECTIONS TO 100V
CONSTANT VOLTAGE LINES
Green
Yellow
Red
0
Blue
Blue
Blue
100 V
100 V - 20 W
100 V - 10 W
100 V - 5 W
0
0
0
Loudspeaker set to 20 W
Loudspeaker set to 10 W
Loudspeaker set to 5 W
SPECIFICATIONS
Power (100 V input) 20 W – 10 W – 5 W
Frequency response 160 ÷ 12’500 Hz
Sensitivity 93 dB (1 m / 1 W)
Sound pressure (20 W) 106 dB (1 m)
Coverage angle 90° (1 kHz); 45° (2 kHz)
Dimensions ø 250 mm
Weight 2.2 kg

1
ENGLISH
1
2
3
INSTALLATION NOTES
Fig. 1 • Let the
suspension cable slide
through the anchorage
eyelets to adjust its length.
Fig. 23 • Insert the
carabiner into the eyelet
previously fixed to the ceiling
and make sure its sprung
swinging gate is safely closed.
WARNING:
• Make sure that the ceiling/
false ceiling is sufficiently
solid and sturdy to support
the weight of the speaker in
order to prevent it from falling.
• Make sure the installation is
secure in order to prevent any
risk to people or structures.

1
ENGLISH
Fig. 4• We recommend
to use the safety steel
wire (available inside the
loudspeaker line cable) to
be fixed to the eyelet on the
ceiling in order to make the
installation much safer.
4
Fig. 5 • Connect the
loudspeaker to the constant
voltage line coming from the
amplifier (according to the
loudspeaker label) by
following all instructions of this
manual.
5
6Fig. 6 • Move the cap up to
the ceiling in order to cover all
connections.

RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia >Italy
tel. [phone] - fax [phone] - e-mail: [e-mail]
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
Except possible errors and omissions.
RCF S.p.A. reserves the right to make modifications without prior notice.
10307083
the rules of sound
10307119
