RCF P1108 User manual

the rules of sound
P1108
User manual
Manuale d’uso
P SERIES LOUDSPEAKER
DIFFUSORE ACUSTICO SERIE P


ENGLISHITALIANO
INDICE
AVVERTENZE PER LA SICUREZZA pag.04
DESCRIZIONE pag.06
CASSA CHIUSA O “BASS-REFLEX” pag.06
INSTALLAZIONE DI UN SINGOLO DIFFUSORE pag.06
INSTALLAZIONE A CLUSTER pag.07
COLLEGAMENTO pag.07
NOTE SUI SISTEMI A TENSIONE COSTANTE pag.08
NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA pag.08
DATI TECNICI pag.09
INDEX
SAFETY PRECAUTIONS page 10
DESCRIPTION page 12
SEALED OR VENTED (BASS-REFLEX) BOX page 12
SINGLE LOUDSPEAKER INSTALLATION page 12
ARRAY / CLUSTER INSTALLATION page 13
CONNECTION page 13
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS page 14
NOTES ABOUT LOW IMPEDANCE CONNECTIONS page 14
SPECIFICATIONS page 15


ITALIANO
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in
questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte
integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze
per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla
pioggia o all’umidità ed alle polveri, salvo il caso che questo sia stato adattato a “cassa chiusa” con
grado di protezione IP 55.
AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare
attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell’amplificatore) può avere una tensione sufficientemente alta da
costituire un rischio di folgorazione per le persone: non procedere mai all’installazione o alla
connessione del diffusore quando l’amplificatore è acceso.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d’ingresso (in un sistema
a tensione costante) oppure l’impedenza del diffusore sia compatibile con le caratteristiche
d’uscita dell’amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di
salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare un corto
circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente
descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
il diffusore non funziona (o funziona in modo anomalo);
il cavo è danneggiato;
oggetti o liquidi sono entrati nel diffusore;
il diffusore non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore provengano odori anomali o fumo, spegnere immediatamente
l’amplificatore relativo alla linea e poi scollegare il diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e
non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati
per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza
dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche
normalmente generate da un trasduttore.
9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita
solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla
correttamente e certificarla in accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di
impianti elettrici.
•
•
•
•
IMPORTANTE


ITALIANO
10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di
pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende
dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati
livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle
adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli
sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione
sonora che il diffusore acustico è in grado di produrre.
12. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e
diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori
sono collocati in posizione fra loro adiacente o nello stesso ambiente.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon
funzionamento dell’impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori
dell’energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad
amplificatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente
intrecciati, per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi elettro-
magnetici circostanti) ed un isolamento idoneo.
15. Non collegare l’ingresso a bassa impedenza (16 Ω) ad una linea a tensione costante (100 V).
16. Collocare il diffusore lontano da fonti di calore.
17. Non sovraccaricare il diffusore con una potenza eccessiva.
18. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.


ITALIANO
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da
garantirne l’affidabilità e prestazioni elevate.
DESCRIZIONE
I diffusori acustici “serie P” fanno parte della linea “RCF ACUSTICA” per installazione fissa.
Il modello P 1108 può essere installato all’aperto (con grado di protezione IP 55) solo se predisposto
come “cassa chiusa”. Si tratta di un diffusore a 2 vie efficiente con un ampio angolo di copertura ed
un’alta potenza nominale d’ingresso.
Il corpo è costruito di resina plastica resistente ai raggi UV e la sua forma ne permette sia l’installazione
singola sia la realizzazione di “cluster” (gruppo di diffusori allineati) tramite accessori opzionali.
La griglia di protezione è in alluminio perforato con un rivestimento interno in tessuto impermeabile
di poliuretano espanso a celle aperte. Ogni corpo è equipaggiato con 4 inserti M8 ed una staffa a
“U”; il logo frontale è in alluminio ed è girabile.
Include un driver per le alte frequenze da 1” (membrana da 1,5”) caricato a tromba con direttività
costante ed un woofer da 8” (bobina da 1,5”) per le basse frequenze.
CASSA CHIUSA O “BASS-REFLEX”
Il modello P 1108 può essere adattato
come “cassa chiusa” (per ottenere il
grado di protezione IP 55) in questo
modo:
rimuovere la griglia di protezione
svitando le 6 viti;
coprire la porta reflex (il foro)
usando il tappo dedicato che va
fissato con viti autofilettanti;
rimontare la griglia di protezione.
•
•
•
INSTALLAZIONE DI UN SINGOLO DIFFUSORE
L’installazione dei diffusori deve essere effettuata da personale qualificato rispettando gli
standard di sicurezza. Eseguire un’installazione sicura di ogni diffusore, controllando che la
struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali
da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere
l’incolumità di persone e/o danneggiare cose.
Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per
mattoni forati, tasselli per calcestruzzo, ecc.).
A
F
B
C
D
G
E


ITALIANO

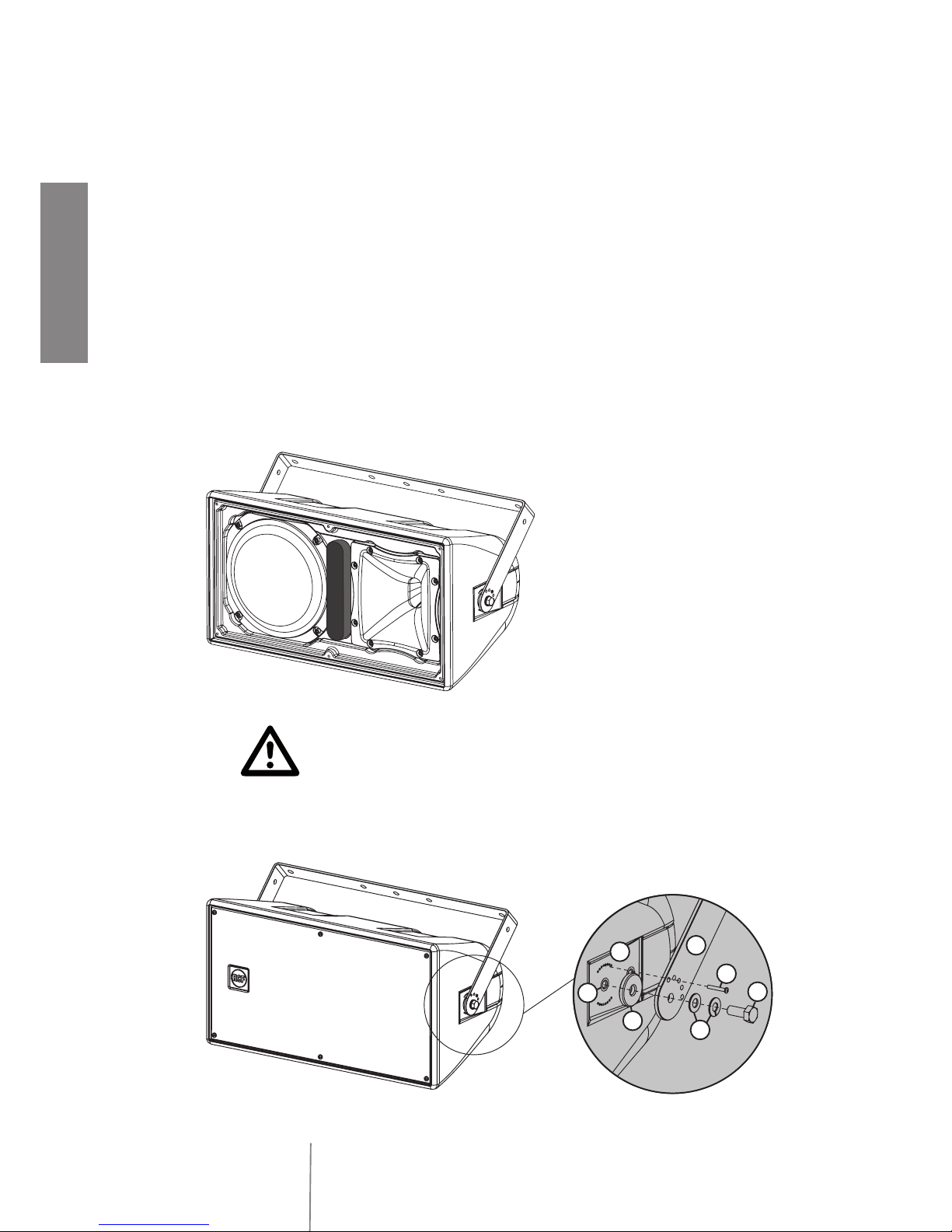

Unire il diffusore alla staffa a U Aavvitando (su entrambi i lati) un bullone M8 Bnel foro del
diffusore Epassando per le 2 rondelle Ce la rondella-distanziatore D.
Prima di stringere i 2 bulloni B, inclinare il diffusore per puntarlo correttamente e poi (quando si
è sicuri dell’angolazione) fissare la posizione con 2 viti autofilettanti Fin 2 dei piccoli fori Gdel
diffusore (attraversando la staffa a U); successivamente, serrare fermamente i 2 bulloni B.
Nota: non inclinare il diffusore verso l’alto!
INSTALLAZIONE A CLUSTER
Riferirsi al manuale degli accessori per l’installazione a “cluster” dei diffusori.
COLLEGAMENTO
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato
ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche
sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli
dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando
attentamente che non vi siano dei cortocircuiti accidentali. Tutto l’impianto di sonorizzazione dovrà
essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- oppure 100V/0 tra
amplificatori e diffusori) in modo da garantire una corretta riproduzione audio.
Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento
dell’impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell’energia
elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (min. 1,5 mm²,
possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi
elettro-magnetici circostanti) ed un isolamento idoneo.
Se il diffusore è installato all’aperto (dove si richiede la protezione IP 55), le connessioni elettriche
devono essere poste all’interno di una scatola di protezione a tenuta stagna (oppure una nicchia
incassata a parete).
LINEA A TENSIONE COSTANTE 100 V
Collegare il conduttore comune MARRONE del
diffusore alla linea 100 V che fa capo al morsetto
dell’amplificatore contrassegnato con “-”, “0”,
“COM” oppure “b”.
Scegliere un conduttore tra quello NERO (piena
potenza) oppure GRIGIO (metà potenza) e
collegarlo alla linea 100 V che fa capo al morsetto
dell’amplificatore contrassegnato con “100 V”,
“+” oppure “a”.
NON utilizzare mai il conduttore BLU.
NOTA: l’utilizzo di una linea a tensione costante 70 V (anziché 100 V) comporta il dimezzamento
della potenza erogata (30 – 15 W).
COLLEGAMENTO A BASSA IMPEDENZA (16 Ω)
(da NON effettuarsi con linee 100V)
Collegare il conduttore MARRONE del diffusore al morsetto dell’amplificatore “-”;
collegare il conduttore BLU del diffusore al morsetto dell’amplificatore “+”.
100V
0
Nero
Marrone
100V
0
Grigio
Marrone
100 V - 60 W (166 Ω) 100 V - 30 W (333 Ω)
+
-
Blu
Marrone


ITALIANO

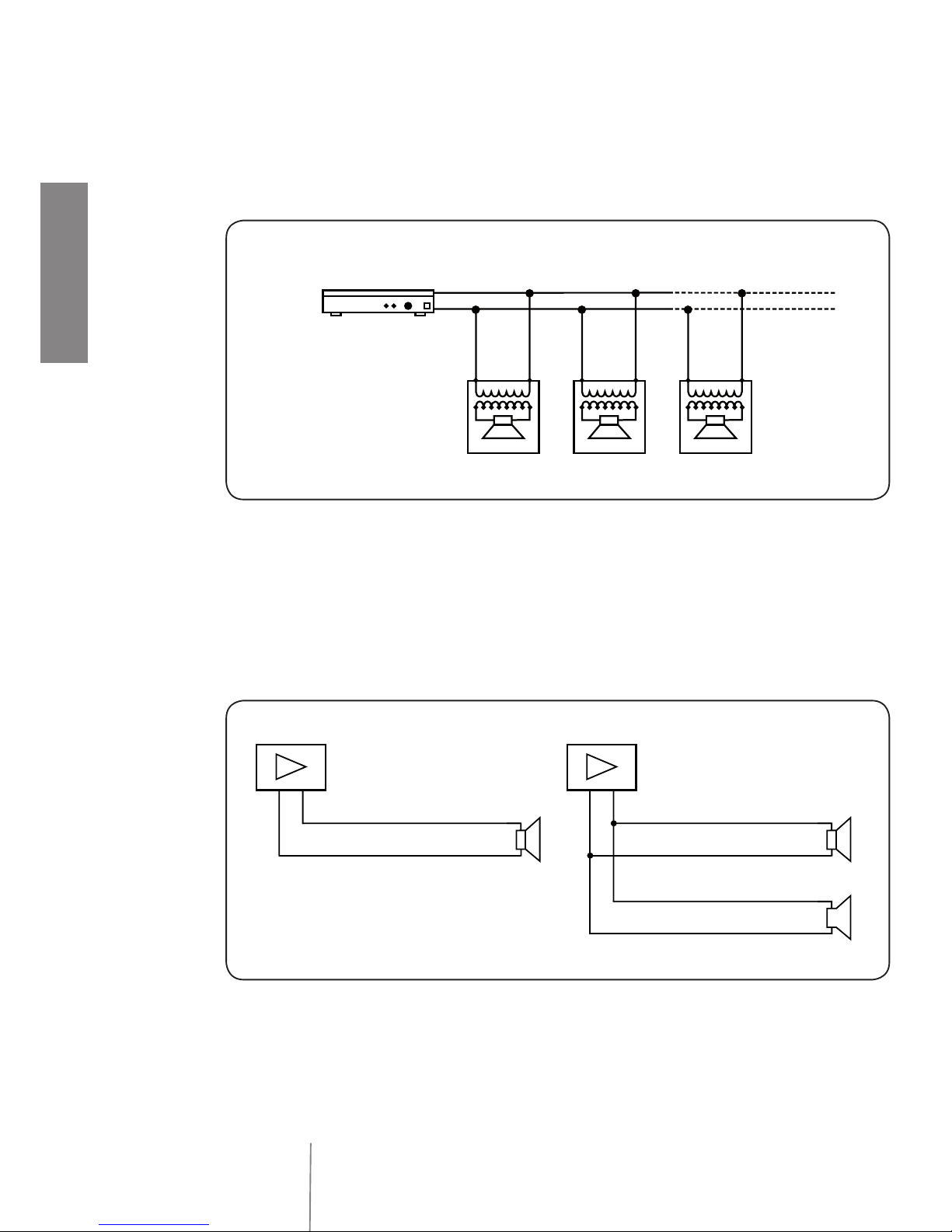

NOTE SUI SISTEMI A TENSIONE COSTANTE
La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione d’uscita
dell’amplificatore (Va).
La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare
quella dell’amplificatore (Pa).
Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori “in
fase”.
•
•
•
- +
+
Impedenza complessiva: 8Ω
16Ω
- +
+
Impedenza complessiva: 16Ω
16Ω
+
16Ω
NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA
L’impedenza totale dei diffusori non deve essere inferiore a quella d’uscita dell’amplificatore;
Nota: l’impedenza complessiva dei diffusori uguale a quella d’uscita dell’amplificatore permette
l’erogazione della massima potenza (mentre un’impedenza superiore comporta una riduzione
della potenza erogata).
La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile
dall’amplificatore.
La lunghezza delle linee diffusori deve essere ridotta al minimo.
•
•
•
Pa = Potenza amplificatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplificatore
Amplificatore
Pa > Pd x n Va
Vd = Va
+
-
-+-+
Vd = Va -+ Vd = Va


ITALIANO
DATI TECNICI
SISTEMA
Impedenza 16 Ω
Potenza d’ingresso (100 V) 60 - 30 W
Max. potenza d’ingresso (RMS), ingresso 16 Ω 100 W
Max. potenza d’ingresso (picco), ingresso 16 Ω 400 W
Potenza raccomandata dell’amplificatore (ingresso 16 Ω) 200 W
Sensibilità (1 W, 1 m) 95 dB
Max. pressione sonora (1 m) 121 dB (P: 400 W)
Risposta in frequenza (– 10 dB) 80 Hz ÷ 20 kHz
Risposta in frequenza (– 3 dB) 110 Hz ÷ 18 kHz
Angoli di copertura (– 6 dB) 90° (oriz.), 60° (ver.)
Fattore di direttività (Q) 11
Protezione sulle alte frequenze PTC
Frequenza di crossover 2,2 kHz
Dimensioni (l, h, p) 266 x 493 x 250 mm
Peso 12,5 kg
COMPONENTI
WOOFER PER BASSE FREQUENZE
Tipo 8” (bobina 1,5”)
Impedenza 16 Ω
Potenza (AES / picco) 100 W / 400 W
Sensitività (1 W, 1 m) 94 dB
DRIVER PER ALTE FREQUENZE
Tipo tromba 1” (membrana 1,5”)
Impedenza 8 Ω
Potenza (AES / picco) 20 W / 80 W
Sensitività (1 W, 1 m) 107 dB
CORPO: trapezoidale, polietilene di 8 mm
stampato a rotazione, colore : grigio
INSERTI PER L’INSTALLAZIONE: 4 x M8
ACCESSORI INCLUSI: una staffa a U, 2 bulloni M8,
2 rondelle-distanziatori, 4 rondelle,
2 viti autofilettanti
GRIGLIA: alluminio perforato con un rivestimento
interno in tessuto impermeabile di poliuretano
espanso a celle aperte.

10
ENGLISH
IMPORTANT
NOTES
Before connecting and using this product, please read this instruction manual carefully and keep
it on hand for future reference. This manual is to be considered an integral part of this product and
must accompany it when it changes ownership as a reference for correct installation and use as well
as for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this
product.
WARNING: To prevent the risk of fire or electric shock, never expose this loudspeaker to rain
or humidity and dust, but the case this has been adapted as a sealed box with IP 55 protection
grade.
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special attention, as they
provide important information.
2. Loudspeaker lines (amplifier outputs) can have a sufficiently high voltage to involve a risk of
electrocution: never install or connect this loudspeaker when amplifiers are switched on.
3. Make sure all connections have been made correctly and the loudspeaker input voltage (in a
constant voltage system) or its impedance is suitable for the amplifier output.
4. Protect loudspeaker lines from damage; make sure they are positioned in a way that they cannot
be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may cause a short circuit.
6. Never attempt to carry out any operations, modifications or repairs that are not expressly
described in this manual.
Contact your authorized service centre or qualified personnel should any of the following
occur:
The loudspeaker does not function (or works in an anomalous way).
The cable has been damaged.
Objects or liquids are inside the loudspeaker.
The loudspeaker has been damaged due to heavy impacts or fire.
7. Should the loudspeaker emit any strange odours or smoke, remove it from the line after having
immediately switched the amplifier off.
8. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do not try to hang this
loudspeaker by using elements that are unsuitable or not specific for this purpose.
Also check the suitability of the support surface to which the product is anchored (wall, ceiling,
structure, etc.), and the components used for attachment (screw anchors, screws, brackets not
supplied by RCF etc.), which must guarantee the security of the system / installation over time,
also considering, for example, the mechanical vibrations normally generated by transducers.
9. RCF S.p.A. strongly recommends this product is only installed by professional qualified installers
(or specialised firms) who can ensure a correct installation and certify it according to the
regulations in force.
The entire audio system must comply with the current standards and regulations regarding
electrical systems.
•
•
•
•

11
ENGLISH
10. There are numerous mechanical and electrical factors to be considered when installing
a professional audio system (in addition to those which are strictly acoustic, such as sound
pressure, angles of coverage, frequency response, etc.).
11. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level
that leads to hearing loss is different from person to person and depends on the duration of
exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is
exposed to these levels should use adequate protection devices.
When a transducer capable of producing high sound levels is being used, it is necessary to wear
ear plugs or protective earphones.
See the technical specifications in the instruction manual for the maximum sound pressure the
loudspeaker is capable of producing.
12. To ensure a correct sound reproduction, loudspeaker phase is to be respected (loudspeakers are
connected respecting the amplifier polarity). This is important when loudspeakers are installed
adjacent one another, for instance, in the same room.
13. To prevent inductive effects from causing hum, noise and a bad system working, loudspeaker
lines should not be laid together with other electric cables (mains), microphone or line level
signal cables connected to amplifier inputs.
14. The loudspeaker cable shall have wires (twisted, if possible, to reduce inductive effects
due to surrounding electro-magnetic fields) with a suitable section and a sufficient electrical
insulation. Refer to local regulations since there may be additional requirements about cable
characteristics.
15. Do NOT connect the loudspeaker low impedance (16 Ω) input to 100 V constant voltage lines.
16. Install this loudspeaker far from any heat source.
17. Do not overload the loudspeaker with too much power.
18. Do not use solvents, alcohol, benzene or other volatile substances to clean the external parts of
this product.

12
ENGLISH
RCF S.p.A. thanks you for purchasing this product, which has been designed to
guarantee reliability and high performance.
DESCRIPTION
P series loudspeakers belong to the ‘RCF ACUSTICA’ line for fixed installation.
If adapted as a sealed box, the model P 1108 can be installed outdoor (with IP 55 protection).
This is a two-way loudspeaker providing wide dispersion, high power input rate and efficiency.
Its cabinet is made of UV stabilized plastic resin and its shape allows both single installation and
arrays / clusters (with optional accessories). The front grille is in custom perforated aluminium with
open-cell fibre water repellent woven fabric backing.
Each cabinet is equipped with four M 8 brass inserts and a stainless steel U-Bracket.
The front logo is in aluminium and can be rotated.
The high frequency section has a constant directivity horn with a 1” compression driver (1.5” diaphragm).
The low-frequency transducer is a 8” woofer (1.5” voice coil).
SEALED OR VENTED
(BASS-REFLEX) BOX
As factory default, P 1108 is a vented
box (bass-reflex), yet it can be adapted
as a sealed box (in order to get IP 55
protection) by proceeding as follows:
Take off the loudspeaker front
grille by removing the six screws.
Cover the reflex port (the hole)
by using the dedicated plug
(to be fixed with thread-forming
screws).
Re-mount the loudspeaker grille.
•
•
•
SINGLE LOUDSPEAKER INSTALLATION
Loudspeakers are to be install by qualified personnel, respecting all safety standards.
Loudspeakers are to be installed securely.
Make sure the support structure (walls / ceilings) has the necessary mechanical characteristics for
the loudspeaker weight, without the risk of a fall that could damage things or cause an injury.
Use attachments elements suitable for walls / ceilings (e.g. screw anchors for bricks, screw anchors
for concrete, etc.).
A
F
B
C
D
G
E

1
ENGLISH
Put together the loudspeaker and the U bracket Aby fastening (on both sides) a M8 bolt Binto
the loudspeaker hole Ethrough the 2 washers Cand the spacer D.
Before tightening the 2 bolts B, adjust the loudspeaker aiming and then (when you are sure of
the proper angle) fix that position with 2 thread-forming screws Finto 2 little holes Gof the
loudspeaker (passing through the U bracket); then, tighten the 2 bolts Bfirmly.
Note: do NOT tilt the loudspeaker upwards!
ARRAY / CLUSTER INSTALLATION
Please refer to the optional accessory user’s manual.
CONNECTION
WARNING: loudspeaker connections should be only made by qualified and experienced personnel
having the technical know-how or sufficient specific instructions (to ensure that connections are
made correctly) in order to prevent any electrical danger. To prevent any risk of electric shock, do
not connect loudspeakers when the amplifier is switched on.
Before turning the system on, check all connections and make sure there are no accidental short
circuits.
The entire sound system shall be designed and installed in compliance with the current local laws
and regulations regarding electrical systems.
To ensure a correct sound reproduction, loudspeaker phase is to be respected (loudspeakers are
connected respecting the amplifier polarity, either +/- or 100V/0).
To prevent inductive effects from causing hum, noise and a bad system working, loudspeaker lines
should not be laid together with other electric cables (mains), microphone or line level signal cables
connected to amplifier inputs.
The loudspeaker cable shall have wires (twisted, if possible, to reduce inductive effects due to
surrounding electro-magnetic fields) with a suitable section (min. 1.5 mm²) and a sufficient electrical
insulation.
If the loudspeaker is installed outdoor (and IP 55 protection grade is required), all electrical
connections shall be put into weatherproof boxes / wall niches.
100 V CONSTANT VOLTAGE LINE
Connect the loudspeaker common BROWN wire
to the line coming from the amplifier common
output ‘-’, ‘0’, ‘COM’ or ‘b’.
Choose between the loudspeaker BLACK wire
(full power) or the GREY wire (half power) and
connect it to the 100 V line coming from the
amplifier output ‘100 V’, ‘+’ or ‘a’.
NEVER use the loudspeaker BLUE wire.
NOTE: if the line is 70 V (instead of 100 V), the
total delivered power will be halved (30/15 W).
LOW IMPEDANCE CONNECTION
(Do NOT do it with 100 V lines)
Connect the loudspeaker BROWN wire to the amplifier output ‘-’.
Connect the loudspeaker BLUE wire to the amplifier output ‘+’.
100V
0
Black
Brown
100V
0
Grey
Brown
100 V - 60 W (166 Ω) 100 V - 30 W (333 Ω)
+
-
Blue
Brown

1
ENGLISH
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
The loudspeaker input voltage (Vd) must correspond to the amplifier output voltage (Va).
The sum of nominal power values (Pd x n) of all loudspeakers connected to the line must not
exceed the amplifier power (Pa).
Make sure all loudspeakers are connected in phase to ensure a correct audio reproduction.
NOTES ABOUT LOW IMPEDANCE CONNECTIONS
The total loudspeaker impedance must not be lower than the amplifier output impedance.
Note: a loudspeaker total impedance equal to the amplifier output one permits to get the
maximum deliverable power (but an higher loudspeaker impedance entails less power).
The total loudspeaker power shall be adequate for the maximum deliverable power of the
amplifier.
The loudspeaker line shall be as short as possible.
•
•
•
•
•
•
- +
+
Total impedance: 8Ω
16Ω
- +
+
Total impedance: 16Ω
16Ω
+
16Ω
Pa = Amplifier power
Pd = Speaker power
n = Number of speakers
Vd = Speaker input voltage
Va = Amplifier output voltage
Amplifier
Pa > Pd x n Va
Vd = Va
+
-
-+-+
Vd = Va -+ Vd = Va

1
ENGLISH
SPECIFICATIONS
SYSTEM
Impedance 16 Ω
Input power (100 V) 60 - 30 W
Max. input power (RMS), 16 Ω input 100 W
Max. input power (peak), 16 Ω input 400 W
Recommended amplifier power (16 Ω input) 200 W
Sensitivity (1 W, 1 m) 95 dB
Max. sound pressure level (1 m) 121 dB (P: 400 W)
Frequency response (– 10 dB) 80 Hz ÷ 20 kHz
Frequency response (– 3 dB) 110 Hz ÷ 18 kHz
Coverage angles (– 6 dB) 90° (h), 60° (v)
Directivity factor (Q) 11
HF protection PTC
Crossover frequency 2.2 kHz
Dimensions (w, h, d) 266 x 493 x 250 mm
Weight 12.5 kg
TRANSDUCERS
LF DRIVER
Type 8” woofer (1.5” coil)
Impedance 16 Ω
Power (AES / peak) 100 W / 400 W
Sensitivity (1 W, 1 m) 94 dB
HF DRIVER
Type 1” horn loaded (1.5” diaphragm)
Impedance 8 Ω
Power (AES / peak) 20 W / 80 W
Sensitivity (1 W, 1 m) 107 dB
ENCLOSURE: trapezoidal, 8 mm Polyethylene rotomoulded,
colour: grey
RIGGING INSERTS: 4 x M8
ACCESSORIES INCLUDED: a U-bracket, 2 M8 bolts, 2 spacers,
4 washers, 2 thread-forming screws.
GRILLE: custom perforated aluminium with open-cell
fibre water repellent woven fabric backing.

the rules of sound
RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia >Italy
tel. [phone] - fax [phone] - e-mail: [e-mail]
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
Except possible errors and omissions.
RCF S.p.A. reserves the right to make modifications without prior notice.
10307215/A
