RCF BD2412BS User manual

the rules of sound
BD2412BS
User manual
Manuale d’uso
PROIETTORE BIDIREZIONALE IN ALLUMINIO
ALUMINIUM BIDIRECTIONAL PROJECTOR


ITALIANO
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in
questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte
integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze
per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ITALIANO
ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla
pioggia o all’umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato
e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del
dispositivo).
AVVERTENZE PER LA SICUREZZA
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con
particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell’amplificatore) può avere una tensione sufficientemente alta (es. 100 V)
da costituire un rischio di folgorazione per le persone: non procedere mai all’installazione o alla
connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d’ingresso (in un sistema a
tensione costante) oppure l’impedenza del diffusore sia compatibile con le caratteristiche d’uscita
dell’amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di
salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare un
corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente
descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
• Il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;
• il diffusore non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la
tensione dalla linea diffusori e poi scollegare il diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e
non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati
per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza
dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche
normalmente generate da un trasduttore.
9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita
solamente da installatori professionali qualicati (oppure da ditte specializzate) in grado di
farla correttamente e certicarla in accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di
impianti elettrici.
10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
IMPORTANTE


ITALIANO
11. PERDITA DELL’UDITO
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di
pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla
durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di
pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate
protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è
necessario indossare dei tappi per orecchie o delle cuffie protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora
che il diffusore acustico è in grado di produrre.
12. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e
diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono
collocati in posizione fra loro adiacente o nello stesso ambiente.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon
funzionamento dell’impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori
dell’energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad
amplificatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata
(possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi
elettro-magnetici circostanti) ed un isolamento idoneo.
PRECAUZIONI D’USO
• Collocare il diffusore lontano da fonti di calore.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
• Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a
basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.


ITALIANO
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in
modo da garantirne l’affidabilità e prestazioni elevate.
I proiettori di suono BD 2412BS sono contraddistinti da un’estetica elegante
ed adatti alla sonorizzazione di locali di vaste dimensioni.
INCORPORANO:
2 Altoparlanti diametro 130 mm.
Corpo cilindrico estremamente robusto in alluminio estruso.
Griglia frontale in acciaio.
Installazione sia in ambienti chiusi che all‘aperto, grazie alla protezione IP 55
Trasformatore per linee a tensione costante a 70 V e 100 V.
Possibilità di predisporre la potenza sonora in fase di installazione.
Installazione semplice e veloce, grazie al supporto per fissaggio a parete
integrato nel diffusore.
CARATTERISTICHE:
Proiettore bidirezionale ad elevato rendimento acustico.
Ottima riproduzione della musica.
BD 2412BS è conforme alla normativa BS 5839-8.
COLORE: grigio chiaro
APPLICAZIONI
I proiettori di suono sono facilmente orientabili. Il loro ‘impiego è consigliabile
per sonorizzare grandi aree quali, ad esempio, supermarket, stazioni
ferroviarie, metropolitane, fabbriche, magazzini, impianti PA ecc.. ed in tutti
quegli ambienti dove è richiesta una buona qualità di riproduzione ed un’alta
efficienza.
INSTALLAZIONE
ATTENZIONE: l’installazione del diffusore deve essere effettuata da personale
qualificato, rispettando gli standard di sicurezza. Eseguire un’installazione
sicura del diffusore, controllando che la struttura di supporto (es. parete,
soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da
consentirle di sopportare il peso del diffusore senza il pericolo di cadute che
potrebbero compromettere l’incolumità di cose o persone.
Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere il
diffusore (es. tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).
Il diffusore può essere installato sia in ambienti chiusi sia all’aperto.
•
•
•
•
•
•
•
•
•
•


ITALIANO
Installare il diffusore alla parete
(o al soffitto) tramite i fori con
diametro 5,5 mm presenti sulla staffa
del diffusore.
Effettuare il collegamento come
descritto nel paragrafo successivo.
•
•
COLLEGAMENTO
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi
a personale qualificato ed addestrato, ossia personale avente conoscenze
tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di
realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con
l’amplificatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le
connessioni, verificando in particolar modo che non vi siano dei cortocircuiti
accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con
le norme e le leggi vigenti in materia di impianti elettrici. Il trasformatore
interno permette il collegamento a linee con tensione costante 70 V o 100 V e
la selezione della potenza (durante l’installazione) tra i valori 12 W - 6 W – 3 W.
Il diffusore è stato progettato per essere collegato a linee audio a tensione
costante a 70 V o 100 V.
I collegamenti con la linea audio si effettuano tramite il cavo a 4 conduttori,
che fuoriesce dalla parte posteriore del diffusore (fig. 1): i conduttori da
utilizzare dipendono dalla tensione della linea e dalla potenza da diffondere,
come indicato nella tabella seguente.
La scelta avviene tenendo conto dei colori dei conduttori nel cavo d’uscita.
ITEM COLORE POTENZA TENSIONE IMPEDENZA
A NERO (-) conduttore comune
B MARRONE (+) 12 W 100 V 833 Ω
6 W 70 V 833 Ω
C BLU (+) 6 W 100 V 1667 Ω
3 W 70 V 1667 Ω
D GRIGIO (+) 3 W 100 V 3333 Ω
1,5 W 70 V 3333 Ω


ITALIANO

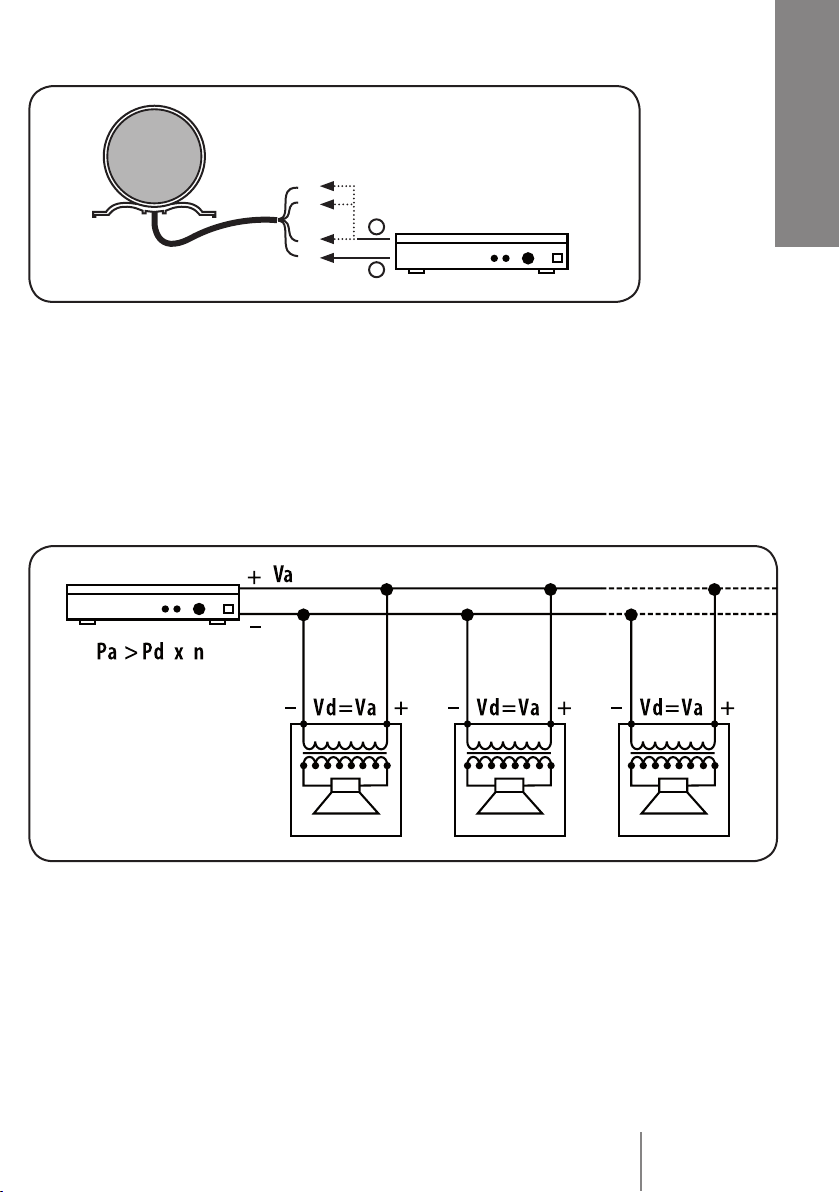

Fig 1 – BD 2412BS
NOTE SULLA CONNESSIONE A TENSIONE COSTANTE
La tensione d’ingresso del diffusore (Vd) deve corrispondere con la
tensione d’uscita dell’amplificatore (Va).
La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla
linea non deve superare quella dell’amplificatore (Pa).
Per garantire una corretta riproduzione audio, effettuare il collegamento
di tutti i diffusori “in fase”.
Utilizzare dei cavi con conduttori aventi una sezione adeguata,
considerando la loro lunghezza e la potenza complessiva dei diffusori.
Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il funzionamento del sistema, i cavi per i diffusori non
devono essere canalizzati assieme ai conduttori dell’energia elettrica, ai
cavi microfonici od altre linee.
Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento
con campi elettromagnetici circostanti, utilizzare cavi con conduttori
intrecciati.
•
•
•
•
•
•
D
C
B
A
AMPLIFICATORE
+
-


ITALIANO

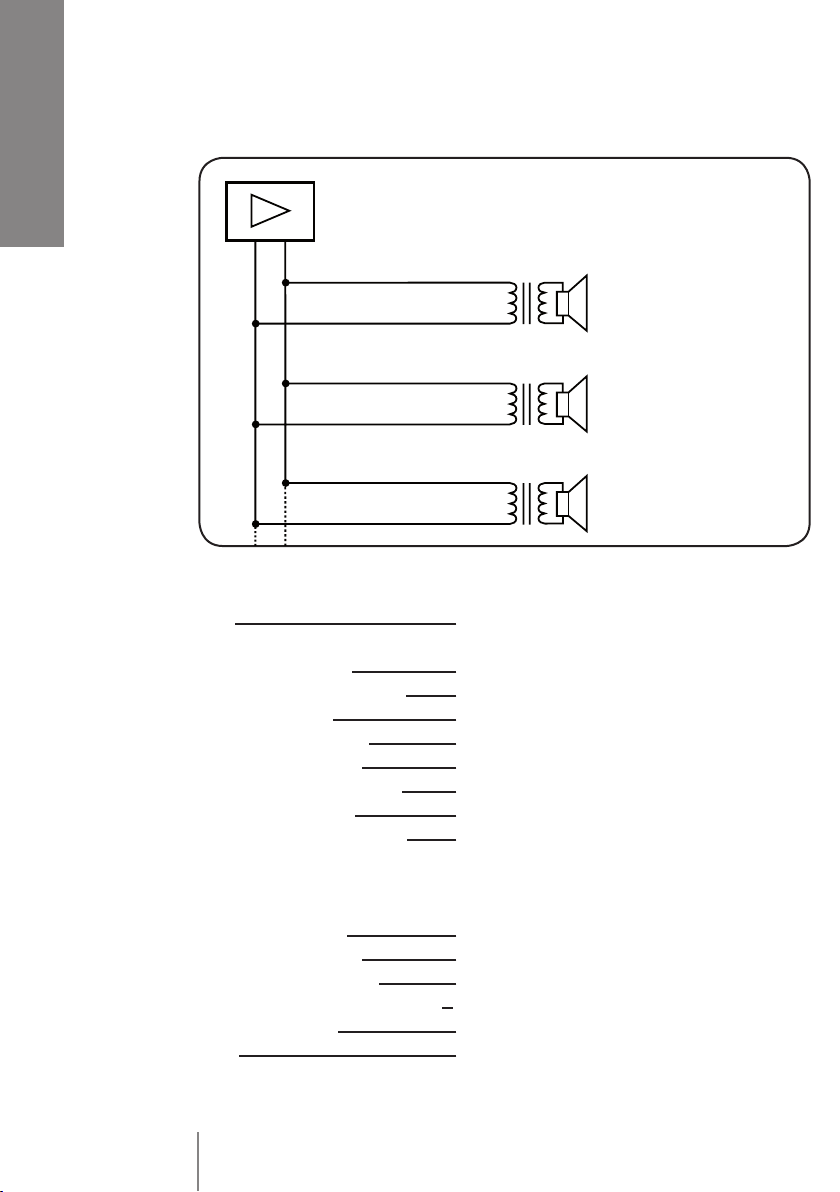

ESEMPI DI CONNESSIONI CON LINEA
A TENSIONE COSTANTE 100 V
Grigio
Blu
Marrone
0
Nero
Nero
Nero
100 V
100 V - 12 W
100 V - 6 W
100 V - 3 W
0
0
0
Diffusore impostato a 12 W
Diffusore impostato a 6 W
Diffusore impostato a 3 W
DATI TECNICI
Tipo Proiettore di suono bidirezionale
con Trasformatore
Sistema di fissaggio Supporto integrato nel diffusore
Potenza nominale continua* 12 W (100 V: 3 - 6 - 12 W / 70 V: 1,5 - 3 - 6 W)
Potenza massima 48 W
Sensibilità (1 m / 1 W) 91 dB
Risposta in frequenza 150 ÷ 20.000 Hz
Massima Pressione sonora 102 dB (1 m/potenza max)
Tensione di Ingresso 70 V – 100 V
Angolo di copertura (- 6 dB) 130° (500 Hz)
160° (1 kHz)
70° (2 kHz)
60° ( 4 kHz)
Grado di protezione IP 55 – IEC 529
Sistemi Voce Allarme BS 5839 Part 8
Selezione della Potenza Cavo a 4 conduttori
Lunghezza cavo di collegamento 1 m
Dimensioni (ø x p) ø 146 mm x 186 mm
Peso 3,2 kg
* Prova della durata di 24 ore con spettro IEC.


ENGLISH
Before connecting and using this product, please read this instruction manual carefully and keep
it on hand for future reference. The manual is to be considered an integral part of this product and
must accompany it when it changes ownership as a reference for correct installation and use as well
as for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this
product.
WARNING: To prevent the risk of fire or electric shock, never expose this loudspeaker to rain
or humidity and dust, but the case this has been expressly designed and made to get a suitable
IP protection grade (indicated in the product specifications).
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special attention, as they
provide important information.
2. Loudspeaker lines (amplifier outputs) can have a sufficiently high voltage (i.e. 100 V) to involve a
risk of electrocution: never install or connect this loudspeaker when the line is alive.
3. Make sure all connections have been made correctly and the loudspeaker input voltage (in a
constant voltage system) or its impedance is suitable for the amplifier output.
4. Protect loudspeaker lines from damage; make sure they are positioned in a way that they cannot
be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may cause a short circuit.
6. Never attempt to carry out any operations, modifications or repairs that are not expressly
described in this manual.
Contact your authorized service centre or qualified personnel should any of the following occur:
• the loudspeaker does not function (or works in an anomalous way);
• the cable has been damaged;
• objects or liquids have got into the unit;
• the loudspeaker has been damaged due to heavy impacts / fire.
7. Should the loudspeaker emit any strange odours or smoke, remove it from the line after having
switched the amplier off.
8. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do not try to hang this
loudspeaker by using elements that are unsuitable or not specific for this purpose.
Also check the suitability of the support surface to which the product is anchored (wall, ceiling,
structure, etc.), and the components used for attachment (screw anchors, screws, brackets not
supplied by RCF etc.), which must guarantee the security of the system / installation over time, also
considering, for example, the mechanical vibrations normally generated by transducers.
9. RCF S.p.A. strongly recommends this product is only installed by professional qualied
installers (or specialised rms) who can ensure a correct installation and certify it according
to the regulations in force.
The entire audio system must comply with the current standards and regulations regarding
electrical systems.
10. There are numerous mechanical and electrical factors to be considered when installing a
professional audio system (in addition to those which are strictly acoustic, such as sound pressure,
angles of coverage, frequency response, etc.).
IMPORTANT
NOTES

10
ENGLISH
11. HEARING LOSS
Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that
leads to hearing loss is different from person to person and depends on the duration of exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is
exposed to these levels should use adequate protection devices. When a transducer capable of
producing high sound levels is being used, it is therefore necessary to wear ear plugs or protective
earphones.
See the technical specifications in the instruction manual for the maximum sound pressure the
loudspeaker is capable of producing.
12. To ensure a correct musical reproduction, loudspeaker phase is to be respected (loudspeakers
are connected respecting the amplifier polarity). This is important when loudspeakers are installed
adjacent one another, for instance, in the same room.
13. To prevent inductive effects from causing hum, noise and a bad system working, loudspeaker
lines should not be laid together with other electric cables (mains), microphone or line level signal
cables connected to amplifier inputs.
14. The loudspeaker cable shall have wires with a suitable section (twisted, if possible, to reduce
inductive effects due to surrounding electro-magnetic fields) and a sufficient electrical insulation.
OPERATING PRECAUTIONS
• Install this loudspeaker far from any heat source.
• Do not overload this product for extended periods of time.
• Never force the control elements (keys, knobs, etc. ).
• Do not use solvents, alcohol, benzene or other volatile substances for cleaning the external
parts of this product.
• If the speaker is used in particulary cold places, drive it with a low signal for 5-10 minutes before
using it at maximum power.

11
ENGLISH
RCF S.p.A. would like to thank you for purchasing this product, which has
been designed to guarantee reliability and high performance.
Sound projectors BD 2412BS are elegant and suitable for sound distribution
in very large environments.
THESE INCLUDE:
Two 130 mm diameter loudspeakers.
Cylindrical extremely sturdy body in extruded Aluminium.
Front grille made of steel.
Can be installed both indoors and outdoors, thanks to its IP 55 protection
grade.
Equipped with transformer for 70 V and 100 V constant voltage lines
Possibility to select the sound power delivered among 3 values.
Orientable attachment bracket.
FEATURES:
Bi-directional sound projector with high acoustic performance
Excellent reproduction of the music
BD 2412BS is complying with BS 5839-8 standard.
COLOUR: light grey
APPLICATIONS
Sound projectors can be easily aimed to any direction. Their use is
recommended in supermarkets, railway stations, subways, parking lots,
factories, warehouses, PA system, etc.. and in all environments where good
sound quality and high efficiency are required.
INSTALLATION
WARNING:loudspeakers are to be installed by qualify ed personnel, respecting
all safety standards. Every loudspeaker must be installed securely, making
sure the support structure (walls / ceilings) has the necessary mechanical
characteristics for the loudspeaker weight, without the risk of a fall that could
damage things or cause an injury.
Use attachment elements suitable for walls / ceilings (e.g. screw anchors for
bricks, screw anchors for concrete, etc.). The loudspeaker can be installed
both indoors and outdoor
•
•
•
•
•
•
•
•
•
•

12
ENGLISH
Install the loudspeaker through
the 5.5 mm holes present on its
mounting bracket.
Make connections as described
•
•
CONNECTIONS
WARNING: loudspeaker connections should only be made by qualified and
experienced personnel having the technical know-how or sufficient specific
instructions to ensure that connections are made correctly and to prevent any
electrical danger.
To prevent any risk of electric shock, do not connect loudspeakers when the
amplifier is switched on.
Before turning the system on, check all connections and make sure there are
no accidental short circuits.
The entire sound system shall be designed and installed in compliance with
the current local laws and regulations regarding electrical systems.
The internal transformer allows the connection to 70 V or 100 V constant
voltage lines and the power selection (during the installation) among the
values 12 W - 6 W – 3 W.
The speaker is designed for connection to audio lines at 70 V or 100 V
constant voltage. The connection to the audio line is made using the 4-wire
input cable which leads from the back part of the speaker (fig. 1) The wires
to be used depend on the line voltage and the power to be delivered, as
indicated in the table below.
The selection is made considering the wire colours.
ITEM COLOR POWER VOLTAGE IMPEDENCE
A BLACK (-) Common Wire
B BROWN (+) 12 W 100 V 833 Ω
6 W 70 V 833 Ω
C BLUE (+) 6 W 100 V 1667 Ω
3 W 70 V 1667 Ω
D GREY (+) 3 W 100 V 3333 Ω
1.5 W 70 V 3333 Ω

1
ENGLISH

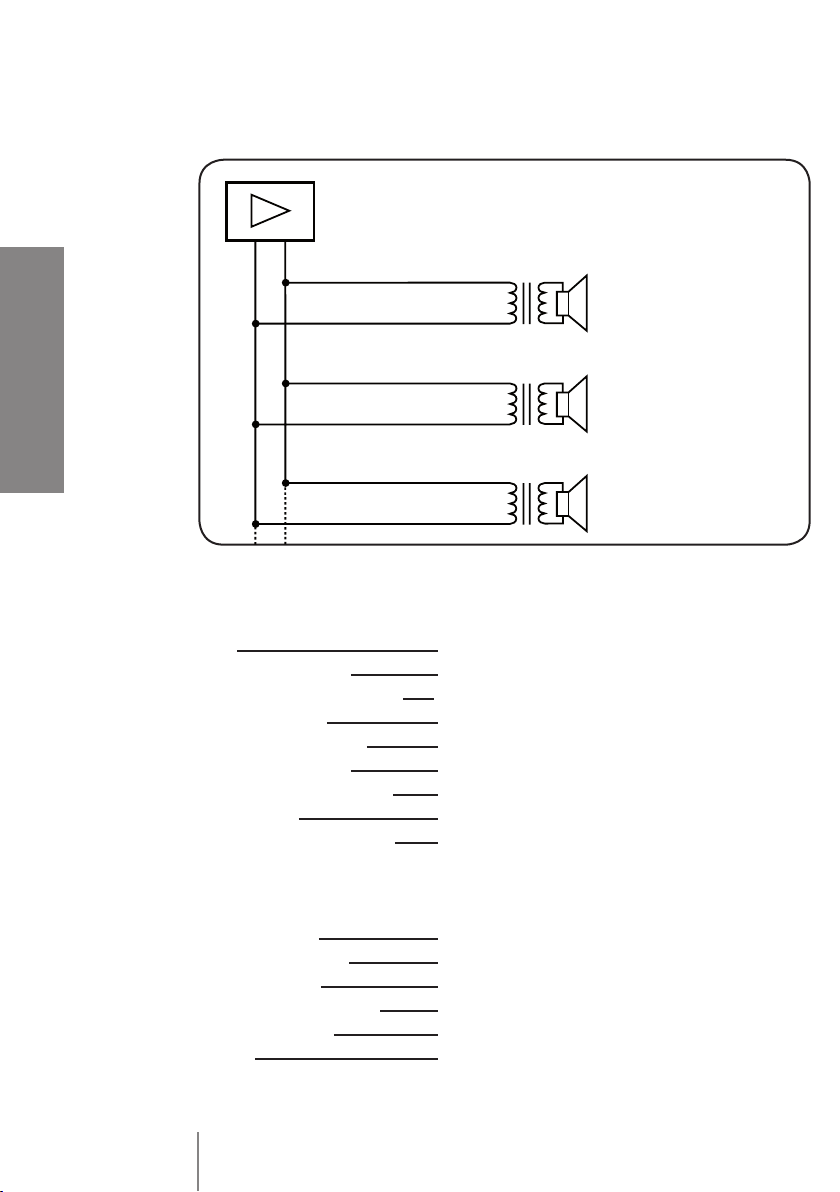

NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
The loudspeaker input voltage (Vd) must correspond to the amplifier
output voltage (Va).
The sum of nominal power values (Pd x n) of all loudspeakers connected
to the line must not exceed the amplifier power (Pa).
Make sure all loudspeakers are connected in phase to ensure a correct
audio reproduction.
Always use cables having wires with an adequate cross-section,
considering the cable length and the total loudspeaker power.
Loudspeaker lines must be kept separated from mains cables,
microphone cables or others, in order to avoid inductive phenomena
may cause hum or noises.
Use cables with twisted wires to reduce hum caused by inductive effects
due to coupling with electromagnetic fields.
•
•
•
•
•
•
Fig 1 – BD 2412BS
D
C
B
A
AMPLIFIER
+
-

1
ENGLISH
EXAMPLES OF CONNECTIONS TO 100V CONSTANT
VOLTAGE LINES
SPECIFICATIONS
Type Bi-directional with transformer
Attachment systems Support built into the speaker
Continuous nominal power* 12 W (100 V: 3 - 6 - 12 W / 70 V: 1.5 - 3 - 6 W)
Maximum Power 48 W
Sensitivity (1 m / 1 W) 91 dB
Frequency response 150 ÷ 20.000 Hz
Maximum sound pressure 102 dB (1 m/max power)
Input voltage 70 V – 100 V
Angle of coverage (- 6 dB) 130° (500 Hz)
160° (1 kHz)
70° (2 kHz)
60° ( 4 kHz)
Protection level IP 55 – IEC 529
Voice Alarm system BS 5839 Part 8
Power selection 4-wire cable
Connection cable length 1 m
Dimension (ø x p) ø 146 mm x 186 mm
Weight 3.2 kg
* Test lasting 24 hours with IEC spectrum.
Grey
Blue
Brown
0
Black
Black
Black
100 V
100 V - 12 W
100 V - 6 W
100 V - 3 W
0
0
0
Loudspeaker set to 12 W
Loudspeaker set to 6 W
Loudspeaker set to 3 W

RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia >Italy
tel. [phone] - fax [phone] - e-mail: [e-mail]
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
Except possible errors and omissions.
RCF S.p.A. reserves the right to make modifications without prior notice.
10307083
the rules of sound
10307140/A
