RCS ELM-106 User manual

OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG
ELM-106
REMOTE MICROPHONE
- ENGLISH
- DEUTSCH
ELE-006 ELE-004
ELM-106

ELM-106
2
OUT
dB
AUX IN
-10dB
0
-10
PRIORITY
BUSY
G
AUDIO
17V
1357
2468
AUDIO OUT
LINK L R
DATA
SLAVE PRIORITY
REMOTE CONTROLLER
MODEL NO.: ELM-106
MADE IN KOREA
SERIAL NO.:
ELM-106 Remote Controller
POWER
SEND
BUSY
1 2 3 4 5 6 ALL
SPEAKER ZONES SELECTOR
TALK

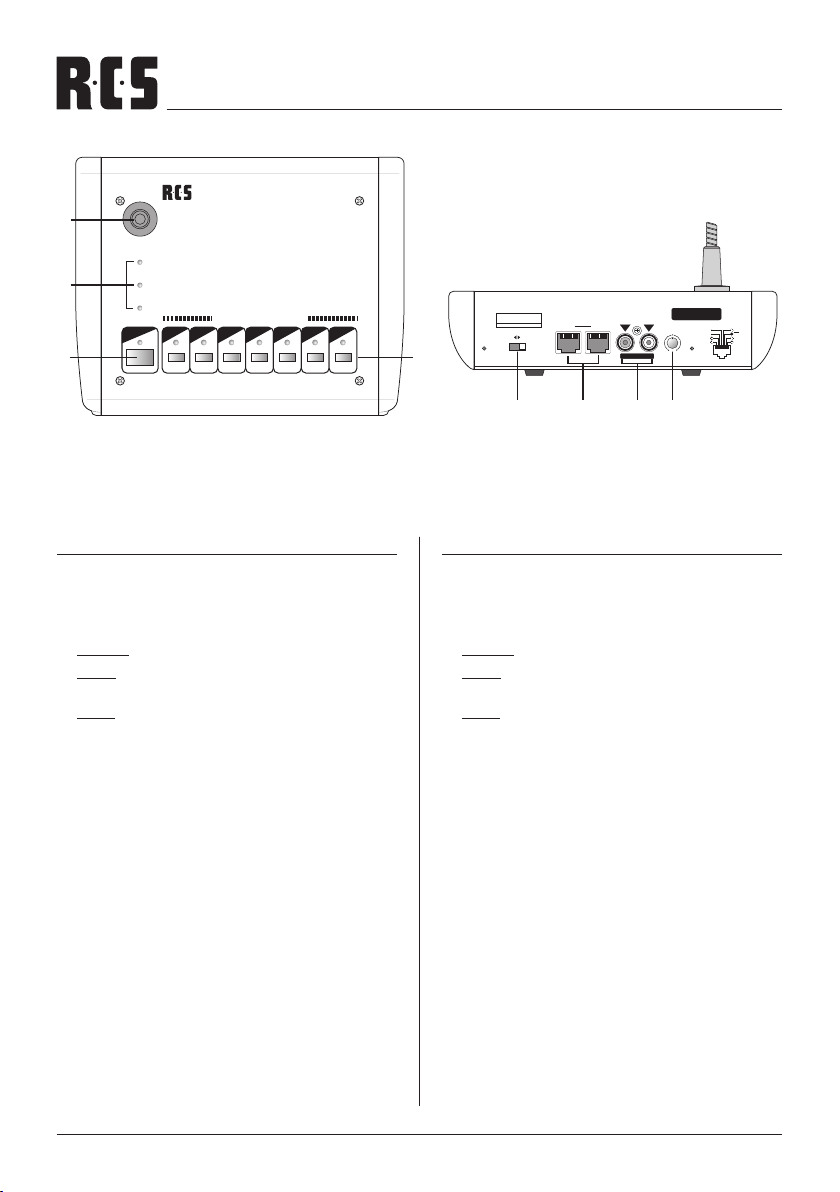

ELM-106 MicrophonE DEsk
ELM-106: to select and control 6 speaker zones.
1. INDICATING LEDs
POWER: Power LED (amplifier switched on)
SEND: lights up if a signal (announcement) are send
to amplifier.
BUSY: lights up if a signal (announcement) are send
to amplifier. Or if other in series connected
microphones send an announcement
2. TALK
Only when pressing "TALK", you can talk with prechime
signal. (activate Speakerline before on the mic. desk)
3. SPEAKER ZONES SELECTOR
Pressing one of the zone button delegates the si-
gnal to the desired loud speaker zone or for all zones
"ALL CALL".
4. GOOSE-NECK MICROPHONE
5. SLAVE/PRIORITY
For operating of 2 pcs more for ELM-106 simultaneously,
one of ELM-106 can be set "PRIORITY" and the other is
set to "SLAVE". Then, even though ELM-106 is operating
under "SLAVE", if you push "TALK".
ELM-106 Microphon-sprEchstELLE
ELM-106: zur Anwahl der 6 einzelnen Lautsprecherkreise.
1. KONTROLLANZEIGEN
POWER: Betriebsanzeige (Verstärker eingeschaltet).
SEND: leuchtet, wenn Signale (Durchsagen) zum
Verstärker gesendet werden.
BUSY: leuchtet, wenn Signale (Durchsagen) zum Ver-
stärker gesendet werden, auch bei Durchsa-
gen von in Serie geschalteten Sprechstellen.
2. SPRECHTASTE
Nur bei gedrückter Taste kann gesprochen werden (vor-
her LS-Kreis an der Sprechstelle wählen).
3. LAUTSPRECHERKREIS WÄHLER
Mit diesen Tasten können die einzelnen Lautsprecher-
kreise oder "ALL CALL" ausgewählt werden.
4. SCHWANENHALS MIKROPHON
5. SLAVE/PRIORITY
Bei gleichzeitiger Benutzung von mehreren Sprechstel-
len (ELM-106) kann mit diesem Schalter der Vorrang
"PRIORITY" einer gewünschten Sprechstelle bestimmt
werden. Die anderen Sprechstellen (ELM-106) müssen
dann auf "SLAVE" stehen.
A
4
B 3
5 7 86

ELM-106
3
76. OUT-LINK
Buchsen für 8-pol. Übertragungskabel, z.B. um wei-
tere ELM-106 in Serie anzuschließen.Als Spannungsver-
sorgung nur 17V von den VLA- und VLZ-Modellen an-
schliessen.
7. AUX EINGANG
Cinchbuchsen ermöglichen Einschleifen von Audio-Si-
gnalen, z.B. CD-Player, Kassetten Deck, MP3 Player …
8. AUDIO OUT GAIN
Lautstärkeregler für Audio Ausgangs Signale.
6. OUT-LINK
Sockets to attach 8-pin transmission cables, e.g.
to connect further ELM-106 in series. For power
supply connected only the 17V by the VLA- and VLZ mo-
dels.
7. AUX INPUT
AUX input for other audio signals, e.g. CD-Player, Tape
Decks, MP3-Player …
8. AUDIO OUT GAIN
This is audio output control volume.

ELM-106
