Recom RACT12 User manual

RECOM Power GmbH
Münzfeld 35, 4810 Gmunden, AUSTRIA
[phone] [phone]
* [e-mail] 7 www.recom-power.com
General information
For your own safety, read the safety information before
installing the LED driver and putting it into operation. Keep
these instructions and the safety information as an import-
ant part of the product. Pass them on to any subsequent
owner. For support and additional information, please visit
www.recom-power.com.
Required knowledge and responsibility areas of the user/
operator
• This device may only be installed and put in operation by
qualified personnel.
• Qualified personnel have the professional education, training
and experience sufficient to identify risks and avoid hazards
that can occur when using the product.
• Check the LED driver for visible defects before each use
• The LED driver may only be operated within the specified
technical specifications
Incorrect operation and improper installation can endanger your
safety.
State of the art
The LED driver is tested in accordance with the following
standards:
• CE (LVD + EMC + RoHS2)
• REACH
• EAC
Intended use
The LED driver has a stabilised constant current (CC) output
designed exclusively as a power supply for LED lighting.
Installing the LED driver
!WARNING
Danger of electric shock, fire, injuries or
loss of life.
To install the LED driver, proceed as follows:
Step Description
1 Remove the covers to access the terminals.
2 Connect the LED wires using the screw terminals
marked SEC, ensuring correct polarity. (Failure to do
so could damage the driver or LEDs or reduce their
service life.)
3 Ensure that the power is disconnected and locked
off before attaching the L and N wires to the screw
terminals marked PRI.
4 Replace the cable clamp covers.
The device may be mounted onto objects which are not fireproof,
including furniture (marked with the MM symbol).
Putting the LED driver into operation
Important
Before applying power, check:
• Input voltage of the LED driver matches the supply voltage
• LED driver output voltage range and current match the
requirements of the LEDs to be operated.
Safe operation of the LED driver
Operate the LED driver only according to the conditions and the
ambient temperatures listed in the Specications.
The LED driver should not
• be operated if defective
• be operated without load
• be switched on the secondary side
• be operated under full load without sufficient cooling
Faults and troubleshooting
The LED driver has built-in protection against output overvoltage,
short circuit, overload and overheating.
The LED driver restarts automatically once these faults have been
removed.
Liability and warranty
RECOM Power GmbH assumes no responsibility and no liability
for damages if:
• the LED driver is used for purposes not listed in the Intended
use section
• the LED driver is operated outside of specification
• the LED driver is modified in any way
• the LED driver is improperly installed
• the LED driver is operated in a defective condition
• the LED driver is exposed to corrosive chemicals or gasses
• the documentation is not kept up to date
Dismantling and disposing of the LED driver
Disconnect and uninstall the LED driver.
The EC WEEE (Waste Electrical and Electronic Equipment)
Directive applies to this product. Always dispose of
packaging material and electrical devices or components
via authorised collection or disposal points, not in
household waste.
EN
Revision: 3/2020
Document no.: IMG064
©RECOM Power GmbH. The information contained in
this instructions and accompanying drawings are the
intellectual property of RECOM Power GmbH.
This manual can change without prior notice.
Installation and Operating Instructions
Triac dimmable LED driver
Model: RACT12
Other applicable document:
Important Safety Information
Allgemeines
Zu Ihrer eigenen Sicherheit lesen Sie auch die Sicherheits-
information, bevor sie den LED-Treiber installieren und in
Betrieb nehmen. Bewahren Sie diese Anleitung und die
Sicherheitsinformationen als wichtigen Bestandteil des
Produktes auf. Geben Sie die Anleitung an nachfolgende
Besitzer weiter. Weiterführende Informationen finden Sie unter
www.recom-power.com.
Vorausgesetzte Kenntnisse und Verantwortungsberei‑
che der Bediener/Anwender
• Dieses Gerät darf ausschließlich von qualifiziertem
Fachpersonal installiert und in Betrieb genommen werden.
• Qualifiziertes Fachpersonal ist aufgrund seiner fachlichen
Ausbildung, Schulung und Erfahrung befähigt, Risiken zu
erkennen und Gefährdungen zu vermeiden, die bei der
Nutzung des Produkts auftreten.
• Vor jeder Inbetriebnahme den LED-Treiber auf offensichtliche
Mängel überprüfen.
• Betreiben des LED-Treibers nur mit den festgelegten
technischen Spezifikationen
Fehlbedienung und falsche Installation kann Ihre Sicherheit
gefährden.
Stand der Technik
Der LED-Treiber ist nach folgenden Standards zertifiziert:
• CE (LVD + EMC + RoHS2)
• REACH
• EAC
Bestimmungsgemäße Verwendung
Der LED-Treiber mit stabilisiertem Konstantstromausgang
(CC) oder Konstantspannung (CV) ist ausschließlich für die
Versorgung von LED-Beleuchtung konzipiert.
Installation des LED‑Treibers
!WARNUNG
Stromschlag-, Brand-, Verletzungs-
oder Lebensgefahr.
Um den LED-Treiber zu installieren, gehen Sie wie folgt vor:
Schritt Beschreibung
1 Schutzabdeckung abnehmen
2 LED mit DC-Schraubklemmen (SEC) verbinden. Achten
Sie auf die korrekte Polarität. (Nichtbeachtung kann das
Gerät oder die LED schädigen oder dessen Lebensdau-
er verringern).
3 AC Spannungsfreiheit prüfen, danach L und N fach-
gerecht an den AC-Schraubklemmen (PRI) anschließen.
4 Kabelklemmen/Schutzabdeckung wieder montieren.
Das Gerät darf auf nicht-feuerfestem Material montiert werden,
inklusive Möbel. (MM Symbol markiert)
Inbetriebnahme des LED‑Treibers
Wichtig
Vor Inbetriebnahme überprüfen, ob folgende Werte überein-
stimmen:
• Eingangsspannung des LED-Treibers mit der Netzspannung
• Ausgangsspannung, Strom und Leistung des LED Treibers
mit den Anforderungen der zu betreibenden LEDs
Sicherer Betrieb des LED‑Treibers
Betreiben Sie den LED-Treiber nur unter den Bedingungen
und Umgebungstemperaturen welche in den Spezikationen
angeführt sind.
Folgendes ist zu beachten:
• nicht im defekten Zustand betreiben
• nicht ohne Last betreiben
• ausschließlich auf Primärseite schalten
• unter Volllast nur mit ausreichender Kühlung betreiben
Fehler und Fehlerbehebung
Der LED-Treiber verfügt über einen eingebauten Schutz
gegen Aussgangsüberspannung, Kurzschluss, Überlast sowie
Übertemperatur.
Nach Behebung der Fehlerursache startet der LED-Treiber
wieder automatisch.
Haftung und Gewährleistung
RECOM Power GmbH übernimmt keine Haftung und keine
Gewähr für Schäden, wenn:
• der LED-Treiber für andere Zwecke eingesetzt wird, als unter
Bestimmungsgemäße Verwendung beschrieben ist
• durch unsachgemäße Bedienung Schaden entsteht
• Änderungen am LED-Treiber durchgeführt werden
• der LED-Treiber unsachgemäß installiert wird
• der LED-Treiber im defekten Zustand betrieben wird
• der LED-Treiber chemischen Einflüssen ausgesetzt wird
• Dokumente nicht aktuell gehalten werden
Abbau und Entsorgung des LED‑Treibers
LED-Treiber abklemmen und deinstallieren.
Das Produkt entspricht dem EG WEEE Elektro- und
Elektronikgerätegesetz. Entsorgen Sie Verpackungsmaterial
und Elektrogeräte bzw. deren Komponenten immer über die
hierzu autorisierten Sammelstellen oder Entsorgungs-
betriebe. Nicht über den Hausmüll entsorgen.
Revision: 2/2018
Dokumentnr: IMG064
DE
Installations- und Betriebsanleitung: LED-Treiber Modell: RACT12
©RECOM Power GmbH. Die in dieser Anleitung enthaltenen Informationen und beigelegten Zeichnungen sind geistiges Eigentum der RECOM Power GmbH. Diese Anleitung kann ohne Vorankündigung geändert werden.
Mitgeltendes Dokument:
Wichtige Sicherheitsinformationen

Connections / Anschlüsse
CN1 Function / Funktion Primary side connector / Primärseitiger Anschluss
L VAC in (0.75mm² - 2.5mm²) Screw terminal / Schraubklemme
N VAC in (0.75mm² - 2.5mm²) Screw terminal / Schraubklemme
CN2 Function / Funktion Secondary side connector / Sekundärseitiger Anschluss
+ LED+ (0.5mm² - 2.5mm²) Screw terminal / Schraubklemme
- LED- (0.5mm² - 2.5mm²) Screw terminal / Schraubklemme
Min. Wire Stripping Length / Abisolierlänge 6mm
recommended tightening torque / Empfohlener Anzugsdrehmoment: min. 0.25Nm
The use of sleeve or ferrule terminals are recommended.

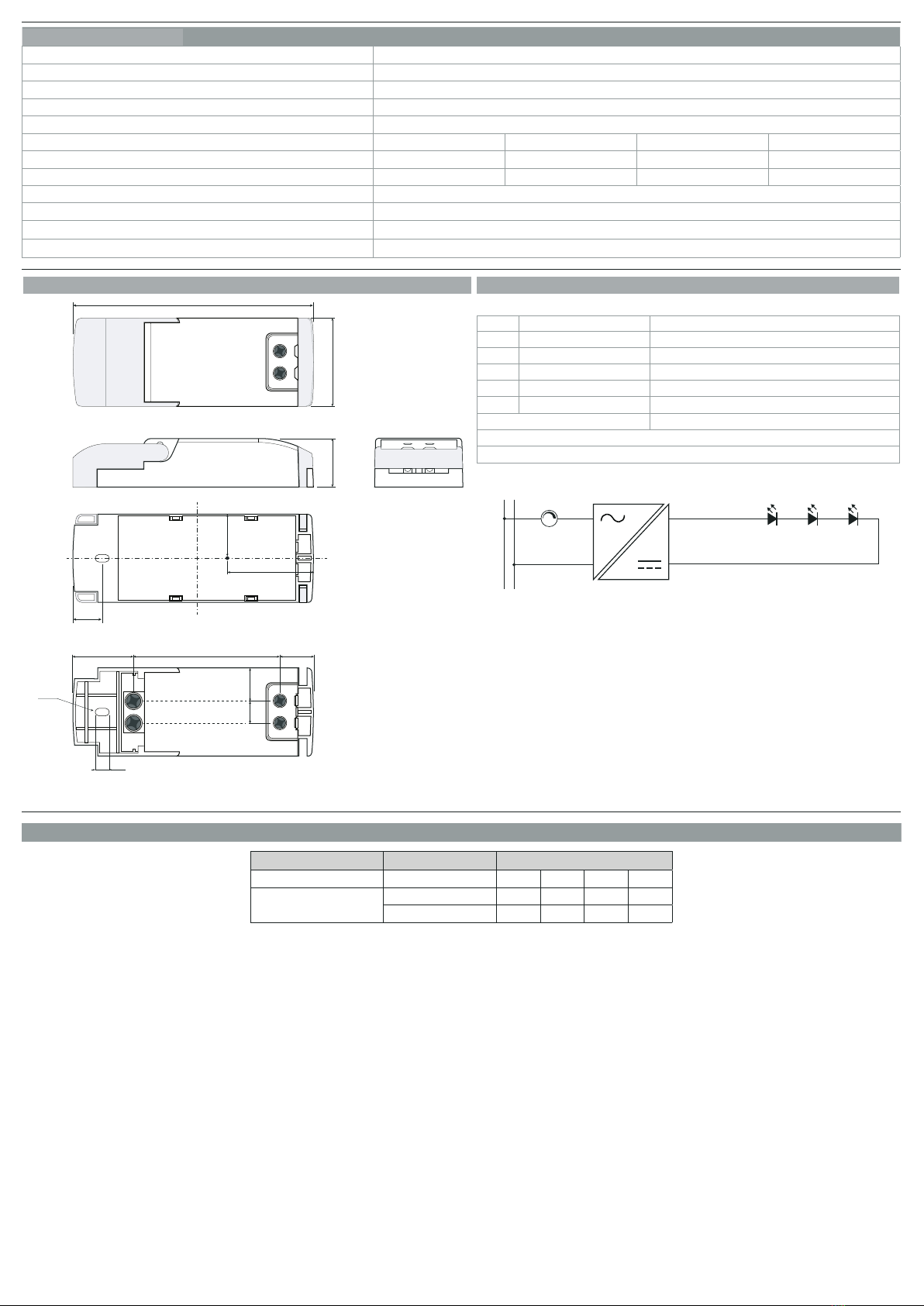

Mechanical dimensions / Mechanische Abmessungen
109.0
FC 13.3
Top View
Bottom View
40.0
22.0
15.4
10.0 15.0
PRI
SEC
L
N
27.5
6.4
R1.7
66.1
+
-
PRI
SEC
L
N
+
-
39.0
20.0
tc
Specications / Spezikationen RACT12-300 RACT12-350 RACT12-500 RACT12-700
Input voltage / Eingangsspannung 220-240V~
Mains frequency / Netzfrequenz 50/60Hz
240V~ Input current (max.) / Eingangsstrom (max.) 80mA
Input power / Eingangsleistung 15W
Power factor / Leistungsfaktor >0.95
CC Output current / Ausgangsstrom 300mA 350mA 500mA 700mA
Output voltage (max.) / Ausgangsspannung (max.) 20-40VDC 18-35VDC 12-24VDC 9-18VDC
Output Power / Ausgangsleistung 12W 12W 12W 12W
Ambient Temperature / Umgebungstemperatur -20°C...+50°C
Tc Case temperature (max.) / Gehäusetemperatur (max.) +80°C
AC Phase-cut Dimming / Phasenan- bzw. abschnittsteurung 1% - 100%
IP protection class / IP-Schutzklasse IP20
L N
LED+
LED-
Circuit Breaker / Schutzschalter
Condition Circuit Breaker Circuit Breaker Current
Typ 10A 16A 20A 25A
230VAC, 1OHM 90° phase angle B36 57 69 85
C57 87 109 134
tc= case temperature measuring point
FC= fixing centers
Tolerance: xx.x= ±1.0mm
xx.xx= ±0.5mm
