REH4MAT Joint Flex Control User manual

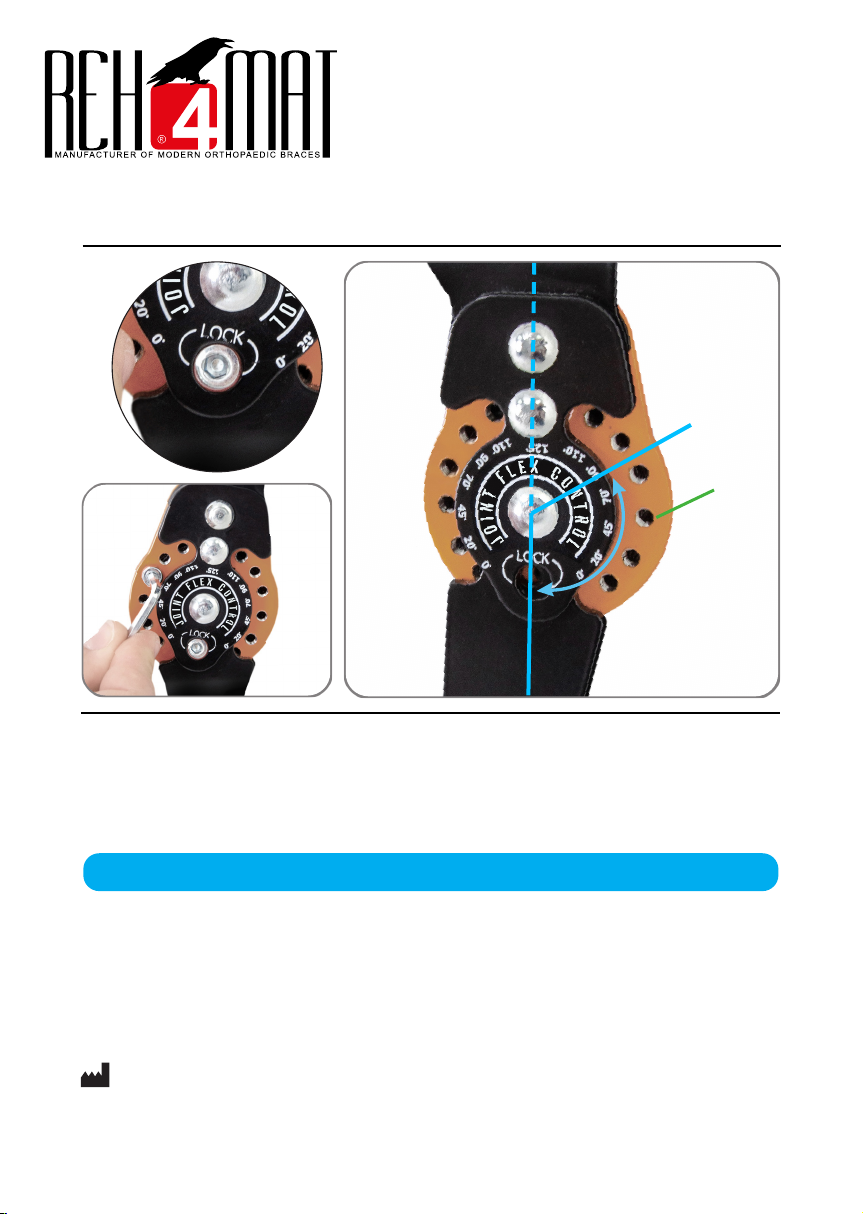

1. Przed ustawieniem szyny, usuń wkręt blokujący umieszczony w zegarze w otworze z opisem „LOCK” (rys.1)
2. Ustaw ortezę w przybliżonym położeniu, w którym chcesz ograniczyć zgięcie/wyprost (A) (rys.2) i zablokuj
zakres ruchomości stawu za pomocą wkrętów i kluczyka (rys.3)
3. Sprawdź poprawność działania i zakres ruchów zegara
UWAGA: Jeżeli orteza wyposażona jest w dwie szyny boczne, regulacji należy dokonać osobno na obydwu
szynach, ustawiając ten sam kąt zgięcia lub wyprostu. Szyny boczne nie wymagają konserwacji
INSTRUKCJA USTAWIENIA
ZAKRESU RUCHOMOŚCI KĄTA ZGIĘCIA
I WYPROSTU W SZYNIE
„Joint Flex Control”
ZAKRES RUCHÓW I JEGO WARTOŚCI KĄTOWE USTALA LEKARZ PROWADZĄCY!
Orteza została wyposażona w szynę boczną, która posiada blokadę kąta zgięcia i wyprostu w zakresie:
00, 200, 450, 700, 900,1100 , 1250 .
(A)
( )
( )
( )
( )
( )
( )
( )
( )
( )
( )
( )
rys.3
rys.2rys.1
( )
( )
REH4MAT
Ul. Piaski 47, 36-060 Głogów Małopolski | Polska
tel. +48 16 62 142 20
©Reh4Mat 10/2021
1. Before setting the splint, remove all locking screws located in the drop lock (g.1)
2. Set the brace in the position that you want to reach and lock the exion/extension (g.2) using screws
and Allen key (g.3)
3. Check the correctness of operation and the range of clock movements
NOTE: If the orthosis is equipped with two side splints, adjustments must be made separately
on both of them, setting the same angle. The side splints are maintenance-free
The orthosis has been equipped with a side splint which has a exion and extension angle block in the
range of: 00, 200, 450, 700, 900,1100 , 1250 .
THE ANGLE OF FLEXION AND EXTENSION IS SPECIFIED BY THE DOCTOR
OR PHYSIOTHERAPIST!
INSTRUCTIONS FOR SETTING
THE RANGE OF MOTION OF THE FLEXION
AND EXTENSION SPLINT
„Joint Flex Control”
REH4MAT
Ul. Piaski 47, 36-060 Głogów Małopolski | Polska
tel. +48 16 62 142 20
©Reh4Mat 10/2021
g.3
g.1
(A)
( )
( )
( )
( )
( )
( )
( )
( )
( )
( )
( )
g.2
( )
( )
