REMIcare Van (Sprinter)
Insektenschutztür für den Kastenwagen
Insect protection door for the box wagon
Porte moustiquaire pour camionnette
Montageanleitung
Assembly instructions
Notice de montage
Merceses Sprinter
Ab Baujahr 2006

2/20
A. Angaben zur Montage
Schritt 2: (Montage der Führungen)
Schritt 1: (Lieferumfang prüfen)
A3
A1
A2
D
A1+A2:

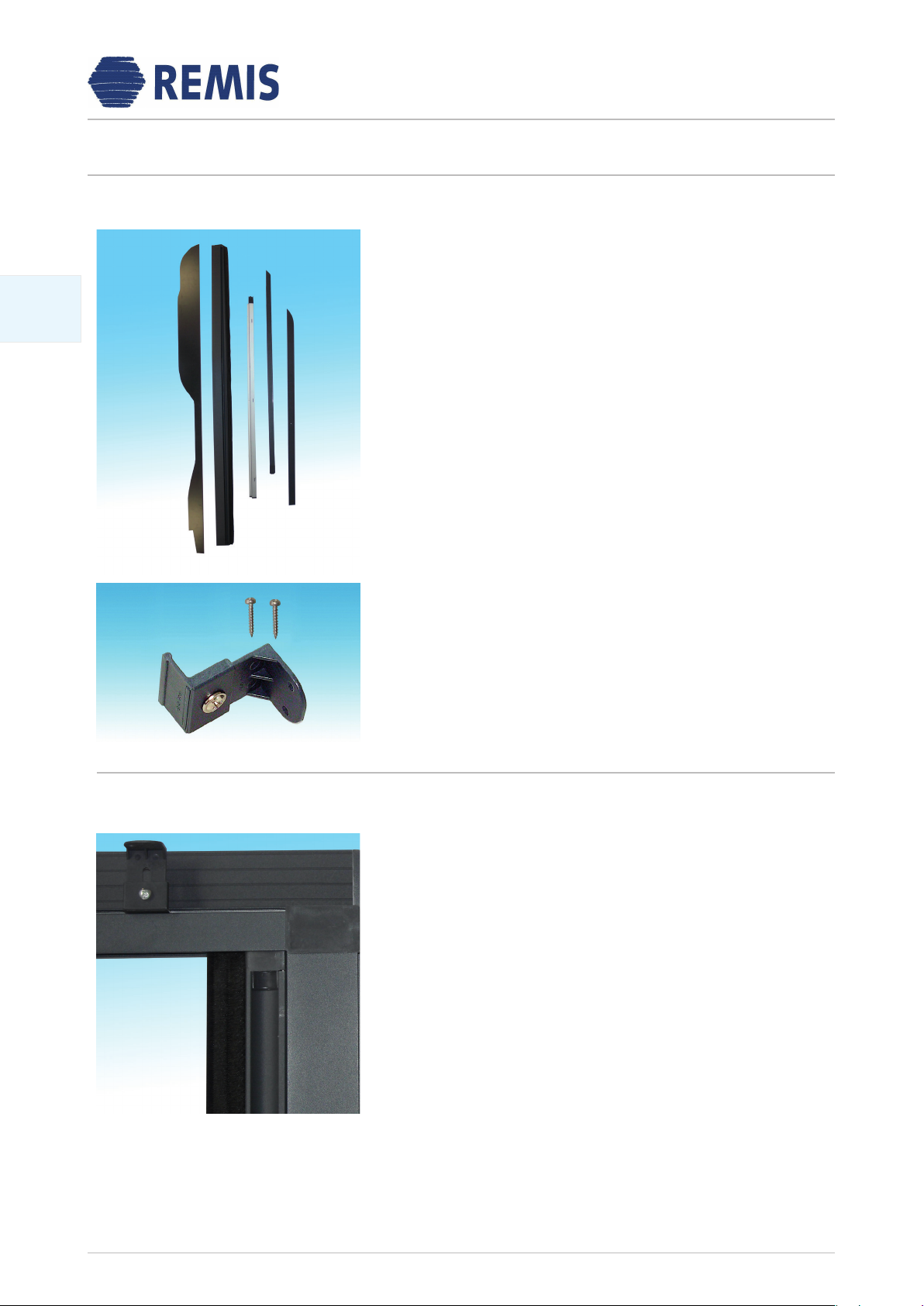

Inhalt: 1x vormontierte Kassette mit oberem Führungsprol und Boden-
prol (siehe A1)
1x Blende
1x Steckblende
1x Vormontierter Befestigungswinkel
2x Linsenkopfschrauben 2,9x19
Hinweis: Wir empfehlen die Montage der Insektenschutztür durch
2 Personen.
Zur vollständigen Montage benötigen Sie zusätzlich folgendes
Befestigungsmaterial:
(A) 5x Senkkopfschrauben 2,9x16
(B) 2x Halbrundkopfschrauben 3,5x16
(C) 5x Halbrundkopfschrauben 3,5mm (die Länge hängt vom
Möbelbau ab)
A3:
Klappen Sie zunächst die obere Führung und die Bodenprol um 90°
um. Achten Sie darauf, dass sich die Schnüre nicht verdrehen. Wir emp-
fehlen den Zusammenbau auf einer ebenen Unterlage.

3/20
D
A4
A5a A5b A6
A7
A8
A4+A5+A6:
Schieben Sie den Befestigungswinkel gemäß Bild A5 in die dafür vorge-
sehene Nut bevor Sie die Rahmenecke mit der Führung verschrauben.
Achten Sie dabei darauf, dass die Steckblende in der Bürstennut der
Rahmen ecke liegt und die Schnur über dem Kopfstück geführt wird
(siehe Bild A7).
Verwenden Sie hierfür die Linsenkopfschraube 2,9x19mm.
A7:
Verschrauben Sie die untere Rahmenecke mit dem Kassettenprol mit
der Linsenkopfschraube 2,9x19mm. Positionieren Sie die Grifeiste so,
dass das untere Kopfstück der Grifeiste in das Bodenprol und das
obere Kopfstück in die obere Führung greift. Achten Sie auch hier dar-
auf, dass die Schnur über das Kopfstück geführt wird.
A8:
Drücken Sie die Blende mit der Rundung nach oben zeigend in die
Kassettennut und xieren Sie sie gegebenenfalls mit einem Klebe
streifen. Die Blende muss dabei oben bündig zur Rahmenecke
positioniert sein.
Schritt 3: (Montage der Insektenschutztür)
A9 A9:

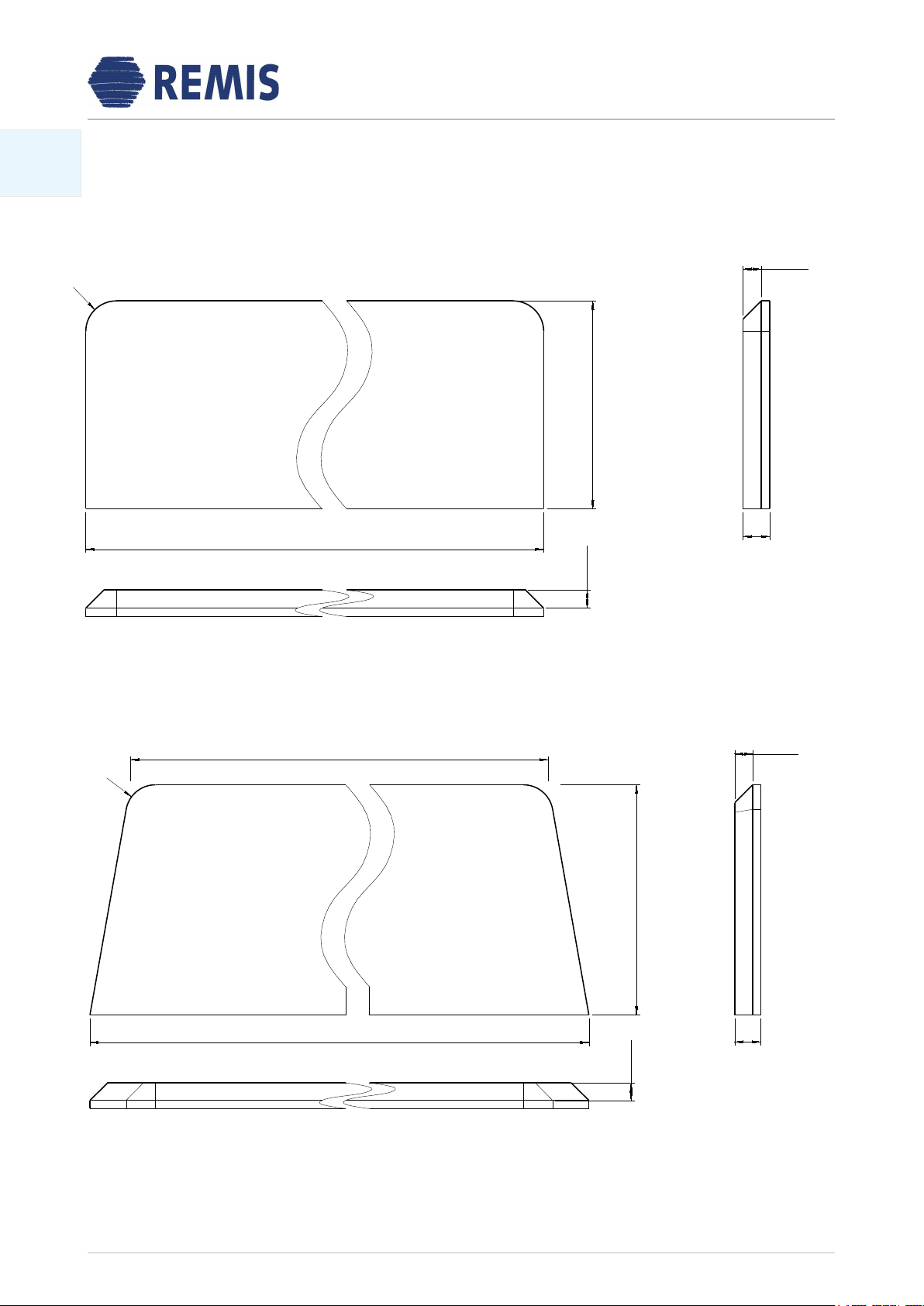

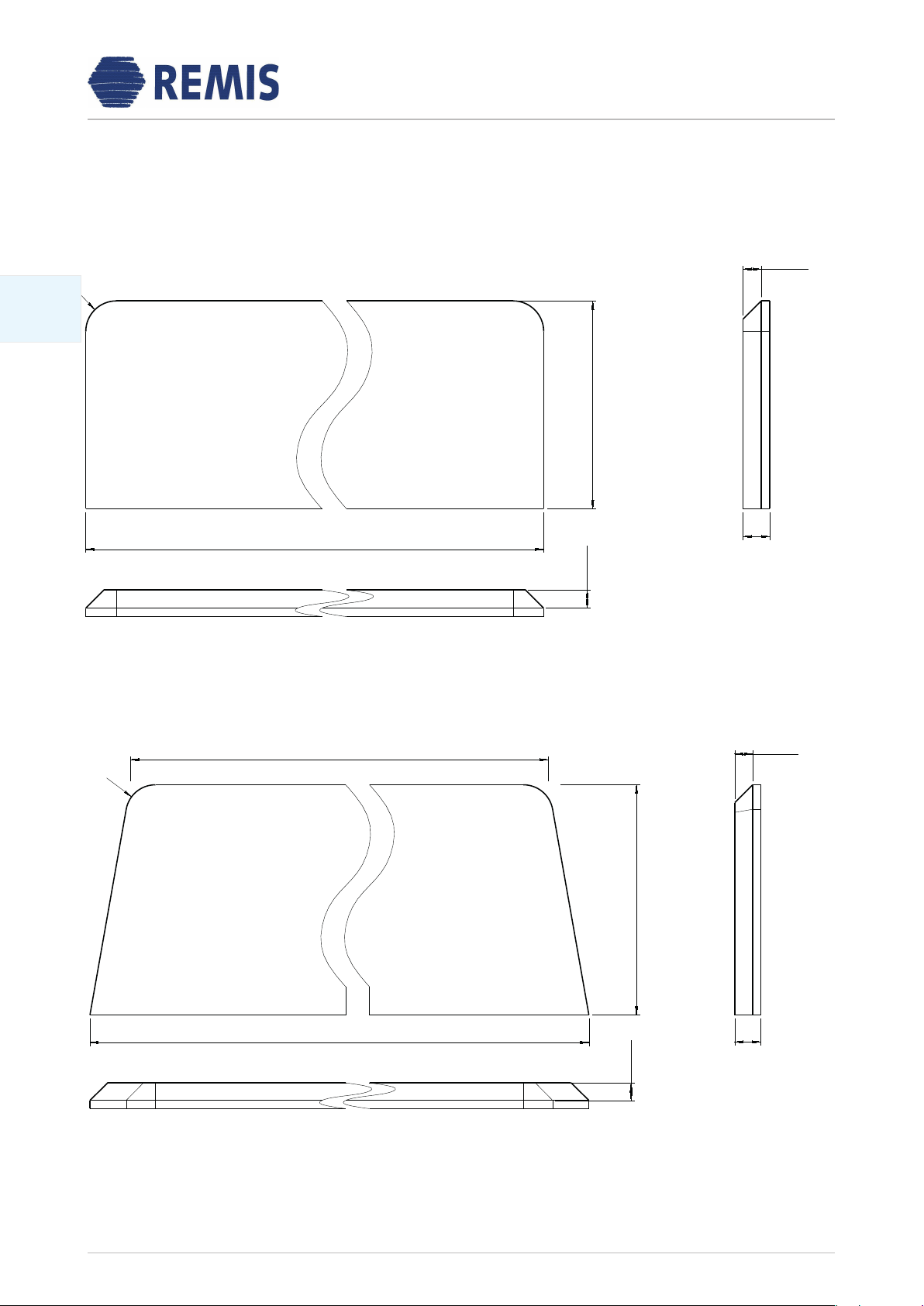

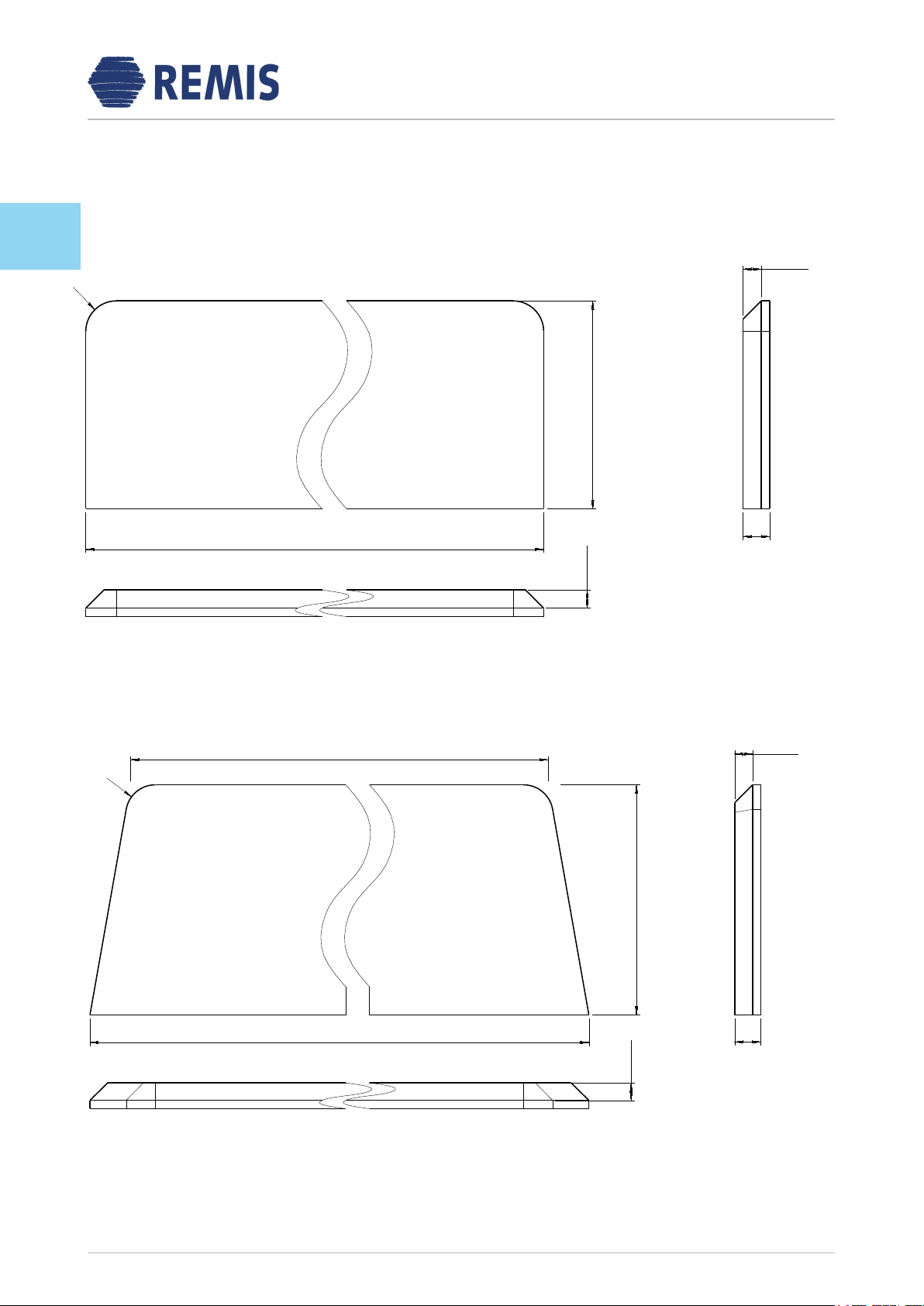

Zuerst muss das Trittbrett (siehe Skizzen) eingebaut werden. Anschlie-
ßend richten Sie die Bodenschiene aus. Die Endkappe sollte hierbei von
innen gegen die Seite der Trittstufe drücken.

4/20
E
D
C
B
A
87654321
A
B
C
D
E
F
1234
REMIS
Math.-Brüggen-Str.67-69
50829 Köln
Tel: [phone] Fax:-249
GmbH
Diese Zeichnung ist unveräußerliches Eigentum der Fa. REMIS GmbH. Wir behalten uns alle Eigentum- und Vervielfältigungsrechte nach ISO 16016 vor.
Ohne Genehmigung der REMIS GmbH darf diese Zeichnung weder vervielfältigt noch Dritten zugänglich gemacht werden.
Dateiname des Zeichnungsobjektes:
F-L-0441
Dateityp:
PART
Dateiname der Zeichnung:
F-L-0441
Allgemeintol.
DIN ISO
2768-m-S
Werkstück
-kanten
ISO 13715
Maßstab 1:2 Gew.: 7.364 kg
Werkstoff: Holz
Halbzeug: -
Datum Name Benennung:
Fertigung-Trittbrett-Sprinter
F-297
Bear. 22.03.17 Hajredinaj
Gepr. 22.03.17 Dressler
Norm
Anfragestatus 01
Zeichnungsnummer:
F-L-0441-01
Blatt 1
01 Anfrage 22.03.17 SH 1 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
Baujahr:2006-2017
1:5
1320
170
R25
22
15x45°
15x45°
E
D
C
B
A
87654321
A
B
C
D
E
F
1234
REMIS
Math.-Brüggen-Str.67-69
50829 Köln
Tel: [phone] Fax:-249
GmbH
Diese Zeichnung ist unveräußerliches Eigentum der Fa. REMIS GmbH. Wir behalten uns alle Eigentum- und Vervielfältigungsrechte nach ISO 16016 vor.
Ohne Genehmigung der REMIS GmbH darf diese Zeichnung weder vervielfältigt noch Dritten zugänglich gemacht werden.
Dateiname des Zeichnungsobjektes:
F-L-0441-18
Dateityp:
PART
Dateiname der Zeichnung:
F-L-0441-18
Allgemeintol.
DIN ISO
2768-m-S
Werkstück
-kanten
ISO 13715
Maßstab 1:2 Gew.: 8.218 kg
Werkstoff: Holz
Halbzeug: -
Datum Name Benennung:
Fertigung-Trittbrett-Sprinter
F-297
Bear. 22.03.17 Hajredinaj
Gepr. 22.03.17 Dressler
Norm
Anfragestatus 01
Zeichnungsnummer:
F-L-0441-01
Blatt 1
01 Anfrage 22.03.17 SH 1 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
Ab Baujahr:2018
1:5
194
R25
22
15x45°
15x45°
1252
1320
D

5/20

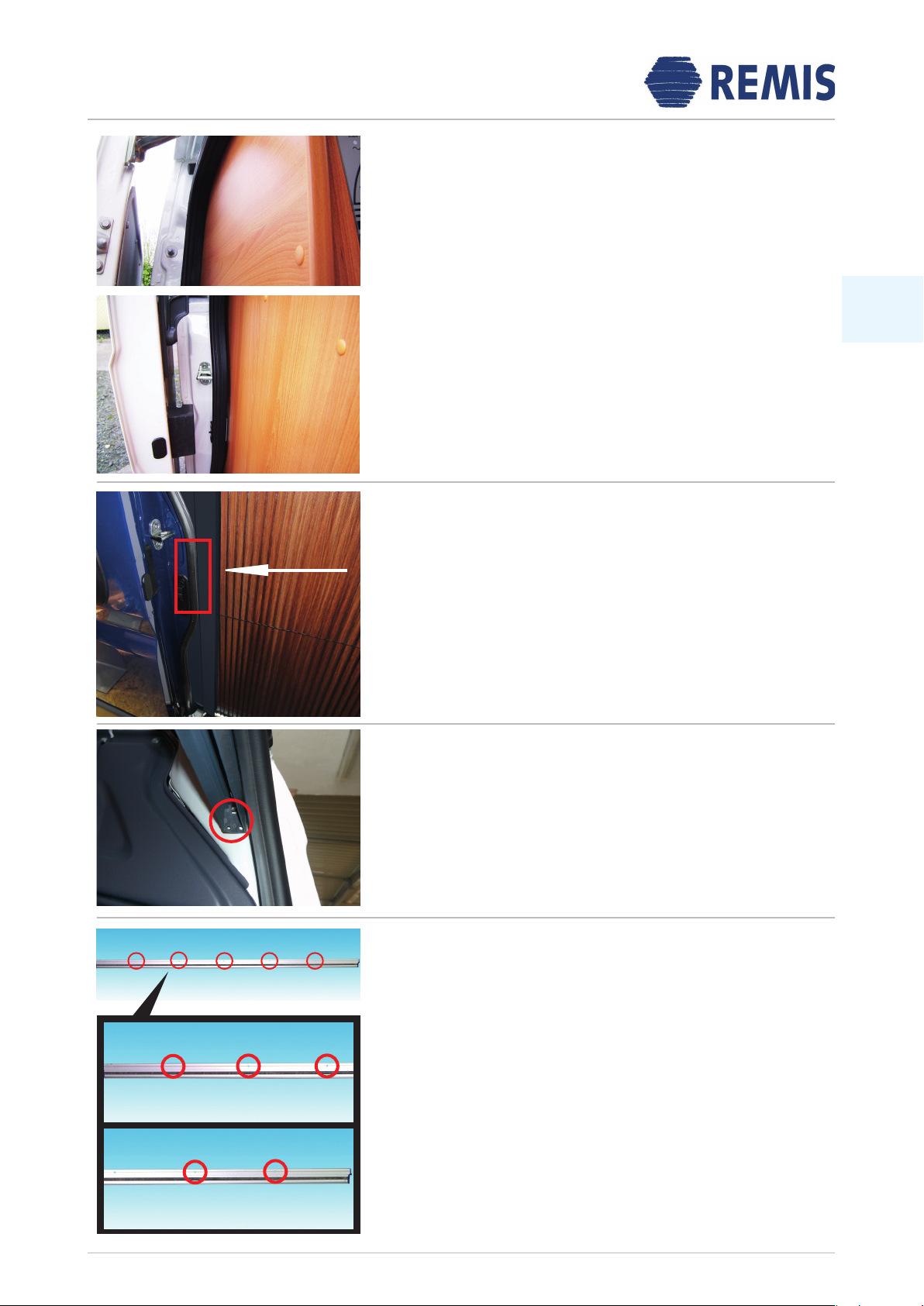

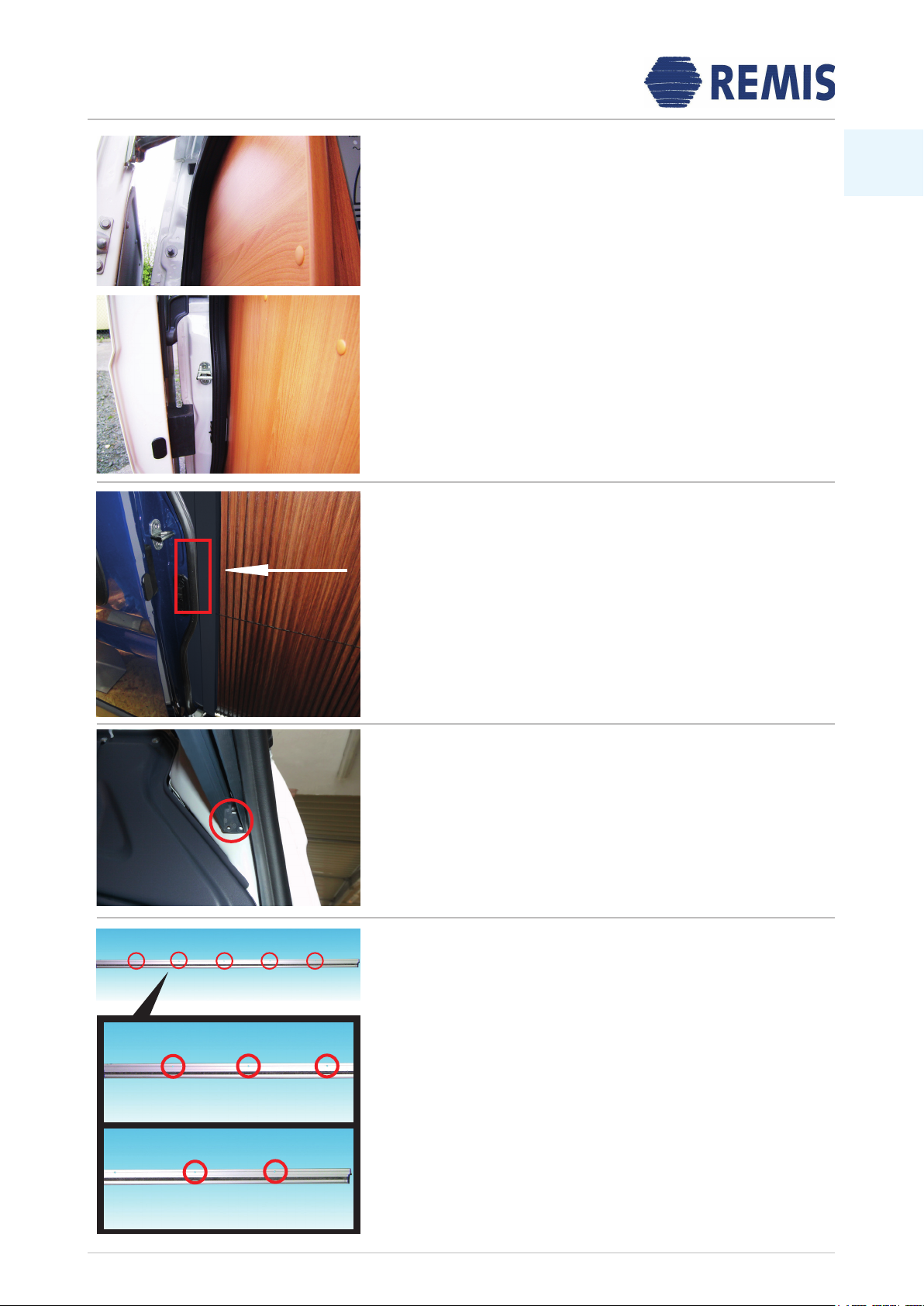

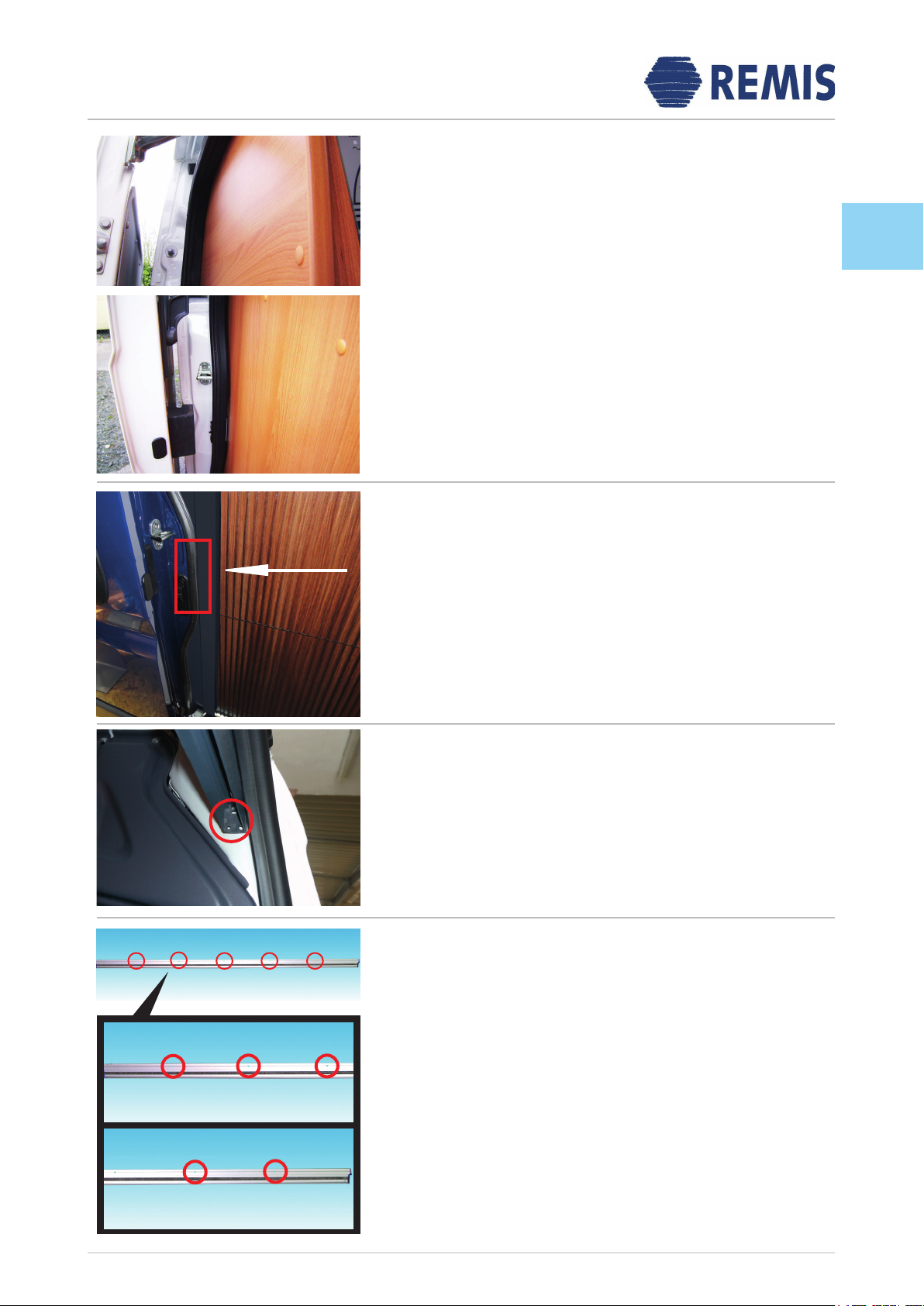

A14:
Schrauben Sie die Bodenschiene mit den Senkkopfschrauben (A) 2,9x16
fest.
A13 A13:
Führen Sie die obere Führungsschiene vorsichtig an der Türdichtung
vorbei in den Innenraum.
A14
A12:
Positionieren Sie nun die Kassette im markierten Bereich am Türdicht-
prol. Achten Sie dabei darauf, dass die Blende nicht aus der Kassetten-
nut heraus rutscht. Kontrollieren Sie die Höhenposition der Kassette.
Der Schenkel der Bodenschiene muss auf dem Bodenbelag auiegen
(siehe auch A14).
A12
A10 A10+A11:
Positionieren Sie die Insektenschutztür im Türrahmen, so dass Sie die
Blende zwischen die Gummidichtung des Türausschnitts und die
Küchenmöbel schieben können.
Wir empfehlen, dass die obere Führung und das Bodenprol jeweils
durch eine Person gehalten wird, während die Insektenschutztür
positioniert wird.
A11
D

6/20
A16:
Bringen Sie die Insektenschutztür wieder in Ruheposition und schrau-
ben Sie die obere Führungsschiene an der markierten Position mit den
Halrundkopfschrauben (B) 3,5x16mm fest.
A15:
Ziehen Sie die Insektenschutztür zu und markieren Sie die sich dadurch
ergebende Position der Endkappe des oberen Führungsprols. Achten
Sie darauf, dass die Führungsschiene parallel zur Türdichtung ausgerich-
tet ist.
A15
A17 A17:
Befestigen Sie im Anschluss den Befestigungswinkel dem Möbelbau. Je
nach Möbelbau kann die Schraubenlänge variieren. Wählen Sie hierfür
eine entsprechende Länge der Halbrundkopfschraube (C) 3,5mm aus.
Um die Höhe des Befestigungswinkels einzustellen, lösen Sie die
Schraube ein wenig und positionieren Sie den Winkel in der gewünsch-
ten Höhe. Ziehen Sie nun die Schraube wieder an.
A20 A20:

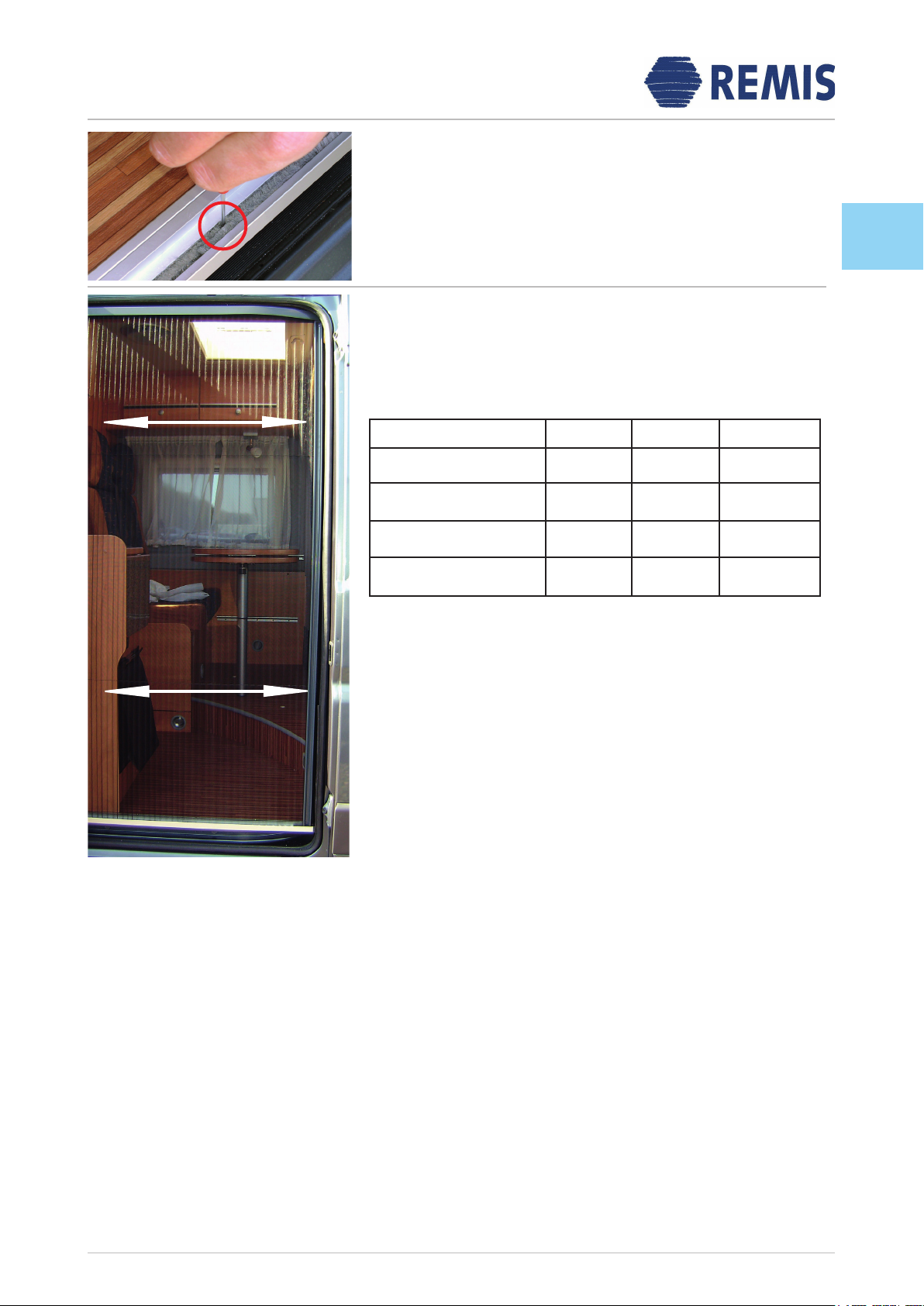

Um zunächst die Position des Schnurspanners im Bodenprol festzu-
stellen, gehen Sie vorsichtig mit dem Finger zwischen den Bürsten des
Bodenprols entlang. Der Schnurspanner bendet sich im unteren
Kanal des Bodenprols und wird von den Bürsten verdeckt.
A19 A18+A19:

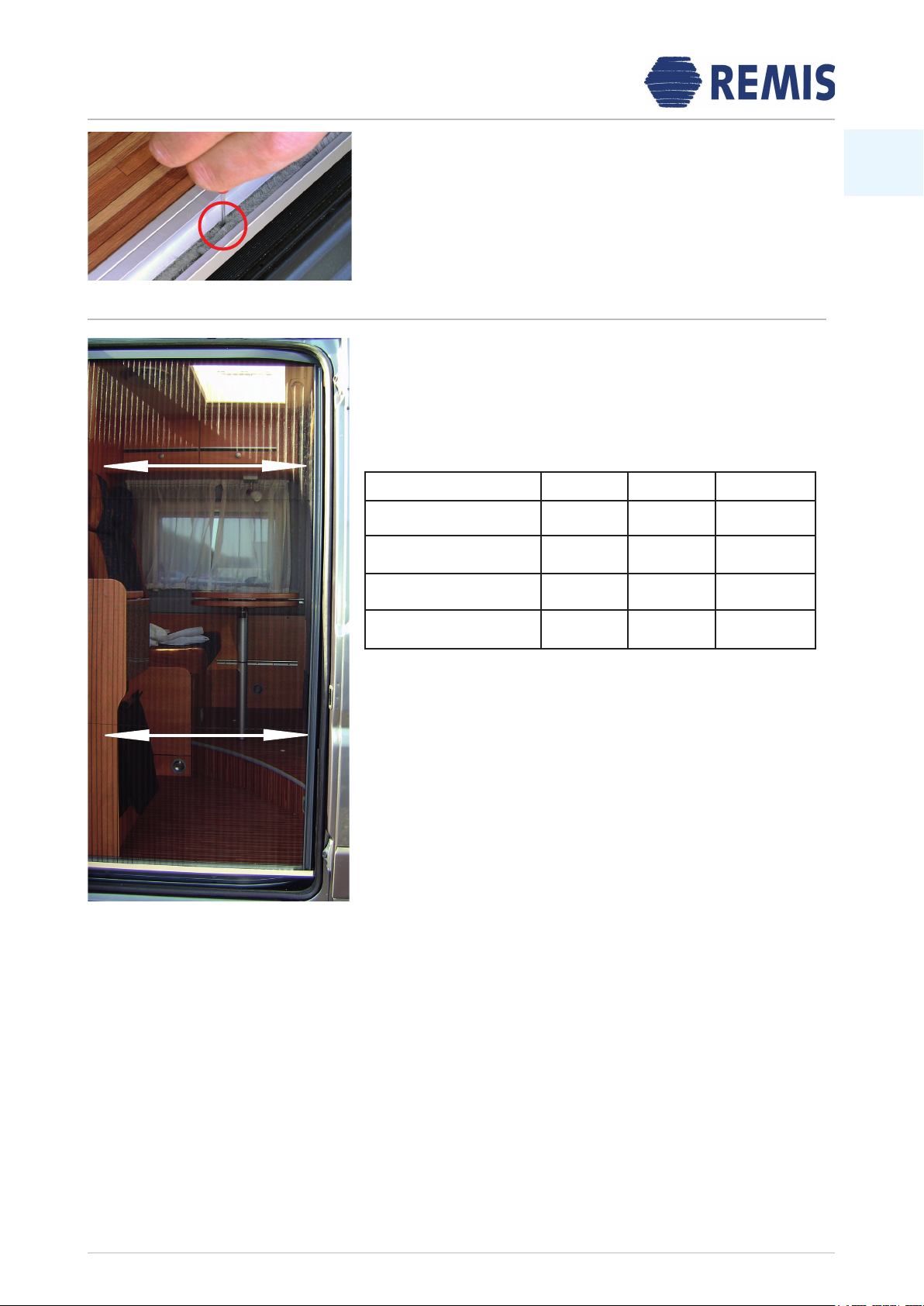

Um die Schnurspannung einzustellen, lösen Sie den Gewindestift im
Schnurspanner, der im oberen Führungsprol sitzt, mit einem kleinen
Innensechskant 1,5mm. Ziehen Sie nun den Schnurspanner in Richtung
Grifeiste, um ihn stärker zu spannen, oder in die entgegengesetzte
Richtung, um die Spannung zu lösen. Drehen Sie den Gewindestift
wieder fest.
Schritt 4: (Einstellung der Schnurspannung falls erforderlich)
D
A16

7/20
A21 A21:
Verwenden Sie einen Innensechskant 1.5mm, um den Gewindestift in
der Mitte des Schnurspanners zu lösen. Ziehen Sie den Schnurspanner
in Richtung der Grifeiste um die Schnüre stärker zu spannen und in die
entgegengesetzte Richtung um die Schnüre zu lösen. Drehen Sie den
Gewindestift wieder fest.
Bitte spannen Sie die Schnur nicht zu stark, dies kann zu einem Schnur-
riss führen, wodurch die Garantie auf das Produkt erlischt.
A22 A22:
Vergewissern Sie sich, dass die Grifeiste nach dem Spannen parallel
zum Kassettenprol bzw. zur Türdichtung steht.
Hinweis: Beim Spannen oder Lösen wird die Grifeiste in folgender
Richtung ausgerichtet:
Schnurspanner Spannen Lösen Richtung
oben XUR
oben XUL
unten XOR
unten XOL
UL UR
OL OR
Achtung: Die Vorspannung darf nicht zu stramm eingestellt sein,
da ansonsten die Bedienung zu schwergängig wird und die Schnüre
schlimmstenfalls reißen könnten!
D
