Renkforce AN-8006 User manual

Impressum
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei-
se, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
©Copyright 2010 by Conrad Electronic SE.
Legal notice
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2010 by Conrad Electronic SE.
Information légales
Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de
l’équipement.
© Copyright 2010 by Conrad Electronic SE.
Colofon
DezegebruiksaanwijzingiseenpublicatievandefirmaConradElectronicSE,Klaus-Conrad-Str.1,D-92240Hirschau(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
© Copyright 2010 by Conrad Electronic SE.
Version 08/10
CD-Tuner
AN-8006
Bedienungsanleitung
Seite 2-43
CD-Tuner
AN-8006
Operating Instructions
Page 44-85
Syntoniseur CD
AN-8006
Notice d´Emploi
Page 86-127
CD-Tuner
AN-8006
Gebruiksaanwijzing
Pagina 128-169
Best.-Nr. / ItemNo. /
N° de commande / Bestnr.:
37 19 35
01_0810_03

2
Bedienungsanleitung
Deutsch
Inhaltsverzeichnis
Seite
Einführung .................................................................................................................................................................. 3
Bedienelemente ......................................................................................................................................................... 4
Bestimmungsgemäße Verwendung ......................................................................................................................... 6
Produktbeschreibung ................................................................................................................................................ 7
Symbolerklärung ........................................................................................................................................................ 7
Sicherheitshinweise ................................................................................................................................................... 8
Mechanischer Einbau ................................................................................................................................................ 9
Einbaulage ......................................................................................................................................................... 9

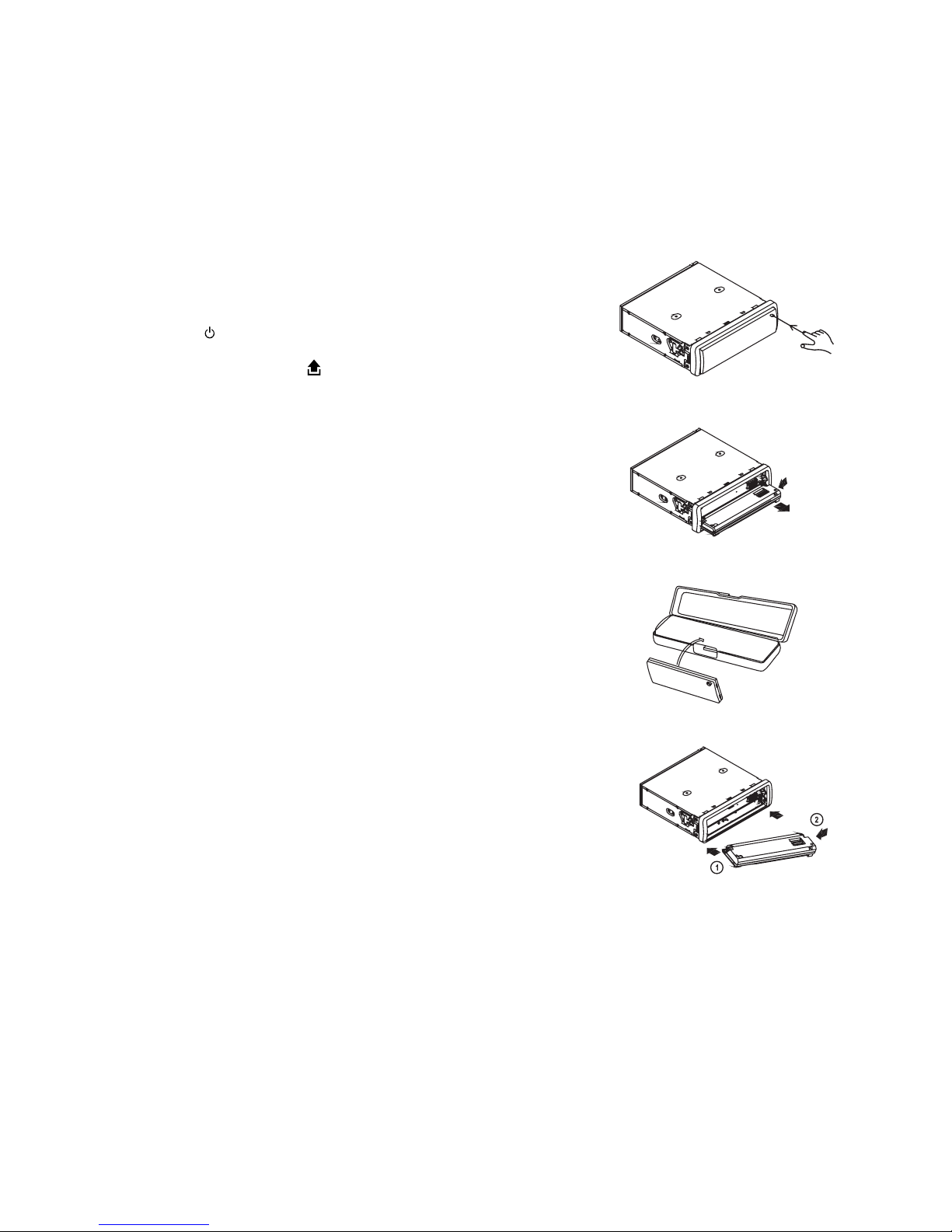

Abnehmen und Anbringen des Frontbedienteils ........................................................................................... 10
Einbau in den Radioschacht ........................................................................................................................... 11
Ausbau ............................................................................................................................................................. 12
Fernbedienung ................................................................................................................................................. 13
Freisprechmikrofon .......................................................................................................................................... 14
Elektrischer Anschluss ............................................................................................................................................ 15
Anschluss der Lautsprecher und der Stromversorgung ................................................................................ 16
Anschluss der Antenne ................................................................................................................................... 17
Anschluss des Freisprechmikrofons ............................................................................................................... 17
Anschluss der LINE-Ausgänge ....................................................................................................................... 18
Einlegen/Wechsel der Fernbedienungsbatterie ............................................................................................. 19
Bedienung ................................................................................................................................................................ 20
Allgemeine Bedienung .................................................................................................................................... 20
Menü-Einstellungen ......................................................................................................................................... 21
Auswahl der Wiedergabequelle ...................................................................................................................... 24
Abruf der Displayinformationen ...................................................................................................................... 24
Radiobetrieb ..................................................................................................................................................... 25
CD-Betrieb........................................................................................................................................................ 30
USB-/Speicherkartenbetrieb ........................................................................................................................... 33
Funktionen der Fernbedienung....................................................................................................................... 33
Bluetooth®-Betrieb .......................................................................................................................................... 34
Wartung .................................................................................................................................................................. 38
Handhabung ............................................................................................................................................................ 39
Behebung von Störungen ....................................................................................................................................... 40
Technische Daten .................................................................................................................................................... 42
Entsorgung ............................................................................................................................................................... 43
Konformitätserklärung ............................................................................................................................................. 43

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan-
leitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Das Bluetooth-Warenzeichen ist Eigentum der Bluetooth SIG, Inc.
Tel. [phone]
Fax [phone]
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.
www.conrad.de unter der Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

4
Bedienungsanleitung
Deutsch
Bedienelemente

5
(1) Taste POWER / MUTE Ein-Ausschalten und Stummschaltung
(2) Lautstärkeregler / Wahlregler Lautstärkeregelung / Auswahl von Optionen
(3) IR Empfangsauge Empfänger für die IR-Fernbedienung
(4) Taste TEL MENU Auswahl von Telefonoptionen
(5) Display Anzeige der Betriebszustände
(6) Taste / MODE Hörer abnehmen / Umschalten der Eingangsquellen
(7) Taste Öffnen der Frontplatte
(8) Taste / * Titelsuche bzw. Suchlauf abwärts / Numerische Taste *
(9) Taste / # Titelsuche bzw. Suchlauf aufwärts / Numerische Taste #
(10) Taste 0 / AMS Numerische Taste 0 / Automatische Senderspeicherung
(11) Taste / BAND Hörer auflegen / Umschaltung Radioempfangsbereich
(12) Taste 1 / X|| Numerische bzw. Stationstaste 1 / Wiedergabe- bzw. Pausefunktion
(13) Taste 2 / SCN Numerische bzw. Stationstaste 2 / Anspielfunktion
(14) Taste 3 / RPT Numerische bzw. Stationstaste 3 / Wiederholfunktion
(15) Stationstasten 1-6 Numerische bzw. Stationstasten
(16) Taste 4 / SHF Numerische bzw. Stationstaste 4 / Zufallswiedergabe
(17) Taste 5 / -10 Numerische bzw. Stationstaste 5 / Titelsprung 10 abwärts
(18) Taste 6 / +10 Numerische bzw. Stationstaste 6 / Titelsprung 10 aufwärts
(19) Taste 7 / TA Numerische Taste 7 / RDS Funktion TA
(20) Taste 8 / AF/REG Numerische Taste 8 / RDS Funktion AF/REG
(21) Taste PTY RDS Funktion PTY
(22) Taste 9 / DISP Numerische Taste 9 / Umschaltung der Displayanzeige
(23) Anschluss AUX Anschluss für externe Audioquellen
(24) USB Anschluss Anschluss für USB-Speichermedien
(25) SD/MMC Kartenslot Kartenleser für SD/MMC-Speicherkarten
(26) CD-Laufwerksschlitz Einschub für CDs
(27) Taste Auswurftaste für CDs
(28) Diebstahlschutz-LED Blink-LED zur Abschreckung potentieller Diebe
(29) Taste RESET Taste zur Rücksetzung auf die Werkseinstellung
(30) Taste / BND / ENT Hörer auflegen / Umschaltung Radioempfangsbereich / Taste zur Aus-
wahl von Optionen

6
Bedienungsanleitung
Deutsch
Bestimmungsgemäße
Verwendung
Der Renkforce AN-8006 CD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen, Audio-CDs und
Audiodaten von passenden Speichermedien wiederzugeben. Außerdem dient er als Freisprecheinrichtung für
Bluetooth®-fahige Mobiltelefone.
Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden.
Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeug-
batterie an Karosserie zugelassen. Das Gerät darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und
in Betrieb genommen werden.
Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt
wird.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Bitte beachten Sie bei der Verwendung dieses Produkts die nationalen Bestimmungen, die in Ihrem Land für den
Funkbetrieb gelten.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

7
Produktbeschreibung
Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, einem FM/AM-Radioteil, einer USB-Schnittstelle, einem
SD/MMC-Kartenlesegerät, einer Bluetooth®-Freisprecheinrichtung und einem CD/CD-R/CD-RW/MP3-Spieler mit
den folgenden Merkmalen ausgestattet:
• IR-Fernbedienung mit Lenkradhalterung
• Hohe Ausgangsleistung (4 x 40W max.)
• 4-Kanal-Vorverstärkerausgang zum Anschluss von Leistungsverstärkern
• AUX-Eingang zum Anschluss externer Audioquellen
• Musikwiedergabe über Bluetooth®-Schnittstelle (A2DP)
• Elektronische Lautstärke-, Tiefen-, Höhen-, Fader- und Balance-Regelung
• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
• Loudness-Schaltung
• FM/AM-Tuner mit RDS-Funktion
• Genaues elektronisches Abstimmen der Sender durch PLL-Tuner
• 30 programmierbare Stationsspeicher (18xFM + 12xAM)
• Manueller/Automatischer Sendersuchlauf in beide Suchrichtungen
• Automatische Senderspeicherung/Programmspeichersuchlauf
• Alphanumerisches Display
• ID3-Tag-Anzeige bei MP3-Wiedergabe
• ISO-Anschlussterminal
Symbolerklärung
Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

8
Bedienungsanleitung
Deutsch
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Als Spannungsquelle darf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an
der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Gerät nie an eine andere
Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Bei geöffnetem Gerät oder überbrückter Sicherheitsschaltung kann unsichtbare Laserstrahlung
austreten. Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen
benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher
Strahlungsexposition führen.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen,
sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an
das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben,
die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.

9

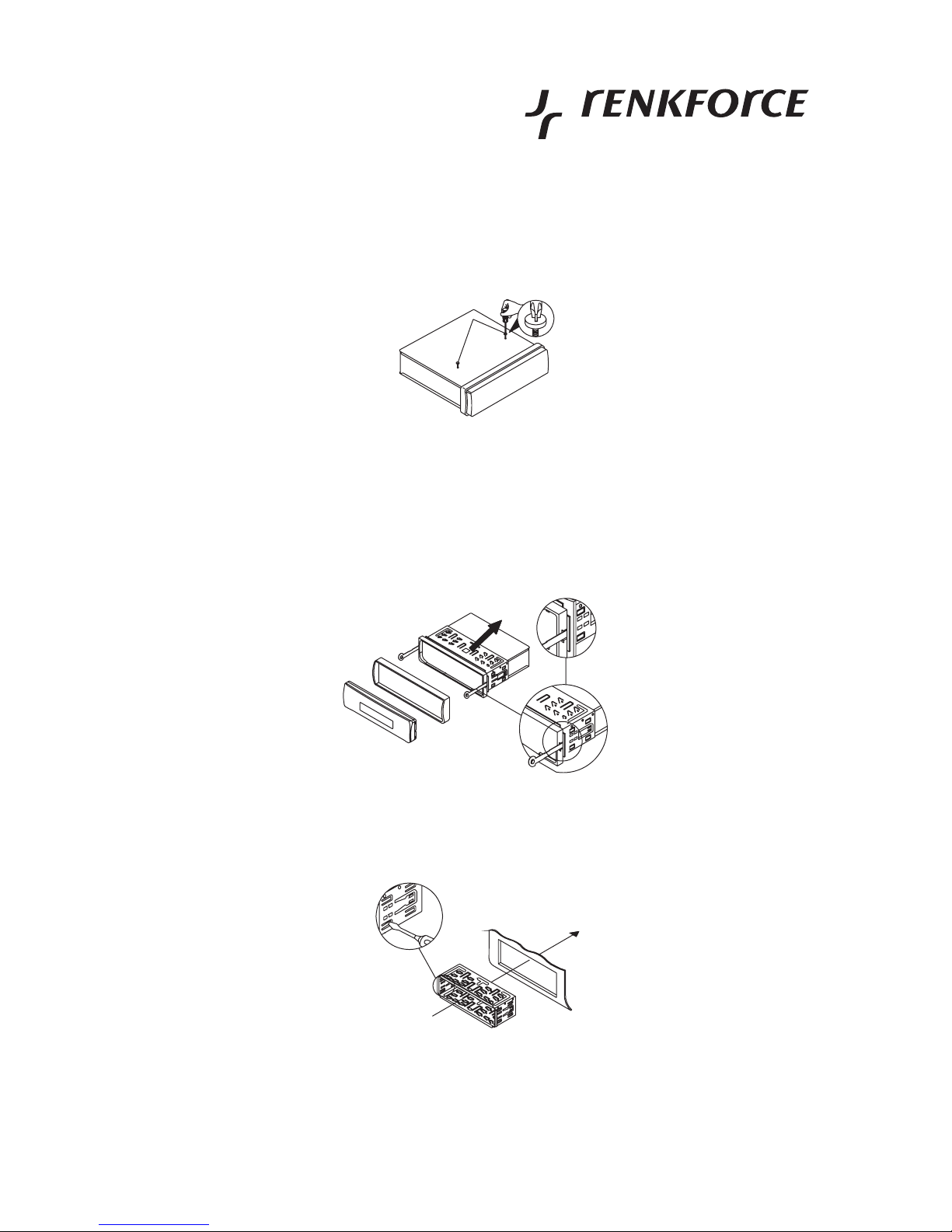

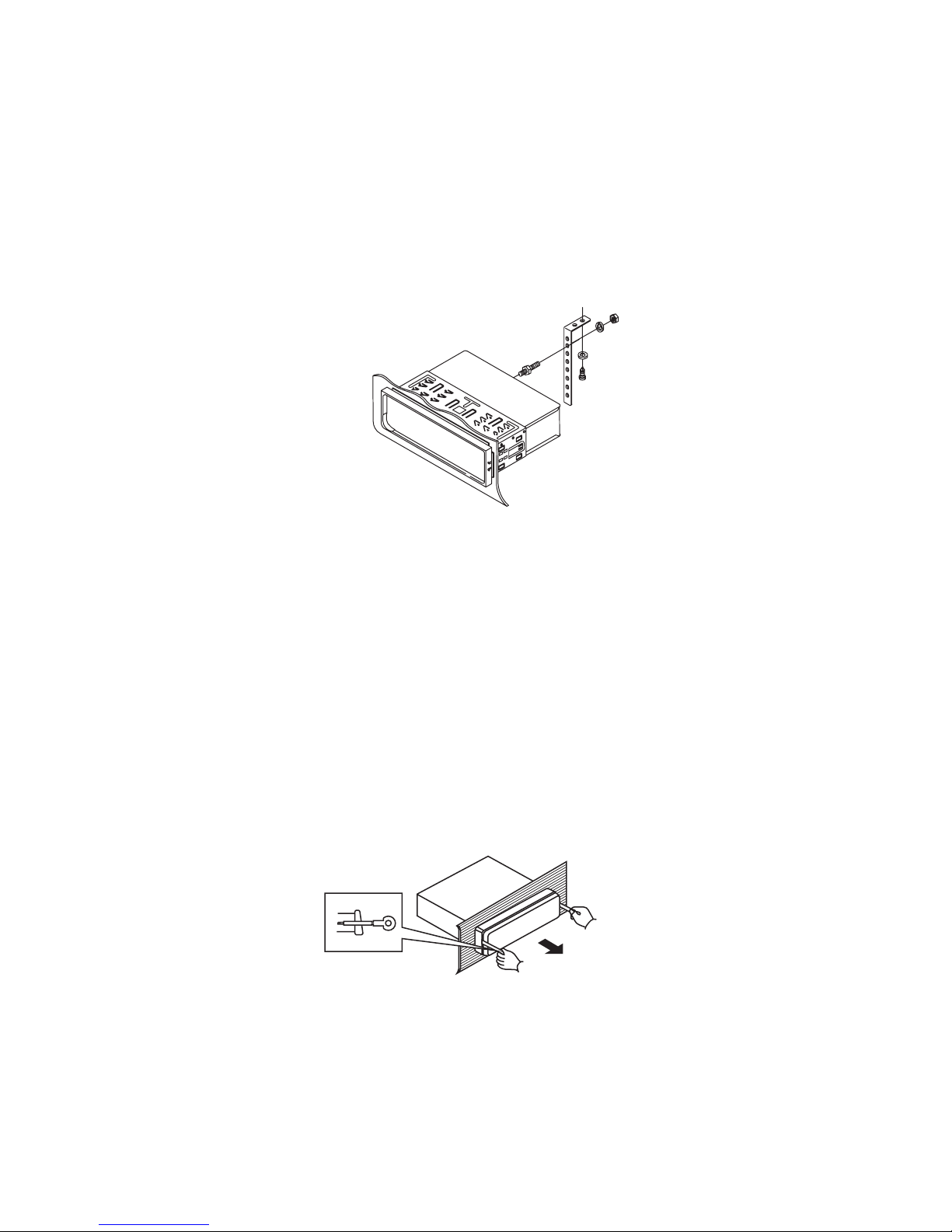

Mechanischer Einbau
In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes
erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgese-
henen Bereich einzubauen.
Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm. Diese Einbaumaße sind
genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.
Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten
Einbauort für das Autoradio.
Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des
Fahrers beeinflusst oder ihn vom Verkehrsgeschehen ablenkt.
Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantie-
ren.
Änderungen am Fahrzeug, die durch den Einbau des CD-Tuners oder anderer Komponenten
nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der
Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt
bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.
Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine
elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten
die Sicherheitshinweise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen
Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an
einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes.
Einbaulage
Der Einbauwinkel gegenüber der Horizontalen muss kleiner als 30° sein. Ein zu stark geneigtes Gerät kann zu
Problemen beim Abspielen von CDs führen.

10
Bedienungsanleitung
Deutsch
Abnehmen und Anbringen des Frontbedienteils
Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abge-
nommen werden.
• Bevor Sie das Frontbedienteil abnehmen, drücken Sie die
Taste POWER/MUTE (1) lang, um das Gerät auszuschalten.
• Drücken Sie die Taste (7), um das Frontbedienteil abzuklappen.
• Halten Sie das Frontbedienteil an der rechten Seite, drücken Sie es
vorsichtig nach links, um es auszurasten und ziehen Sie es dann aus
seiner Halterung.
• Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelie-
ferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die linke Seite wie in der
unteren Abbildung gezeigt in die Halterung ein und drücken es vorsich-
tig nach links, bis sich auch die rechte Seite in die Halterung einrasten
lässt.
• Klappen Sie das Frontbedienteil wieder an das Gerät, bis die Verriege-
lung sauber einrastet.
• Üben Sie dabei keinen Druck auf das Display oder die Bedienungs-
tasten aus.
Vergewissern Sie sich, dass Sie das Frontbedienteil richtig
herum auf das Gerät aufsetzen und es sauber in die Halterung
einrastet.
Drücken Sie das Frontbedienteil nicht zu stark gegen das
Gerät. Es kann einfach zugeklappt werden, indem Sie es leicht
gegen das Gerät drücken.

11
Einbau in den Radioschacht
• Entfernen Sie die beiden Sicherungsschrauben des CD-Laufwerks.
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln.
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab.
• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs.
• Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert
ist.

12
Bedienungsanleitung
Deutsch
• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite. Bei
den meisten Fahrzeugen ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der
Fall sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen. Gehen Sie bei der
Befestigung wie im folgenden Bild gezeigt vor:
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie
das Gerät in den Einbaurahmen, bis es sicher einrastet.
• Stecken Sie die Rahmenblende des Frontbedienteils wieder auf das Gerät auf.
Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demon-
tage des Gerätes.
Ausbau
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis
das Gerät entriegelt ist.
• Lösen Sie die Befestigungsschraube an der Geräterückseite.
• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Lösen Sie alle Anschluss-Stecker vom Gerät.

13
Fernbedienung
Die Fernbedienung kann mit der beiliegenden Lenkradhalterung direkt am Lenkradkranz befestigt werden. Das IR-
Empfangsauge (3) befindet sich in der Frontblende des CD-Tuners.
Lenkradmontage:
• Richten Sie das Lenkrad gerade aus.
• Öffnen Sie die beiden Schrauben (E) der Lenkradhalterung.
• Positionieren Sie das Innenteil (A) der Lenkradhalterung an der Innenseite des Lenkrads (C).
• Ziehen Sie das Gummiband (B) um den Lenkradkranz herum und haken Sie es unter Spannung in die Rastnasen
ein (Bild 1).
• Schneiden Sie ggf. überstehendes Gummiband ab (Bild 2).
• Befestigen Sie das Außenteil (D) der Lenkradhalterung wieder mit den beiden Schrauben (E) (Bild 3).
• Schieben Sie die Fernbedienung auf die Lenkradhalterung auf (Bild 4 und Bild 5).
• Zum Abnehmen der Fernbedienung betätigen Sie den Sicherungshebel (F) und ziehen die Fernbedienung aus
der Halterung (Bild 6).

14
Bedienungsanleitung
Deutsch

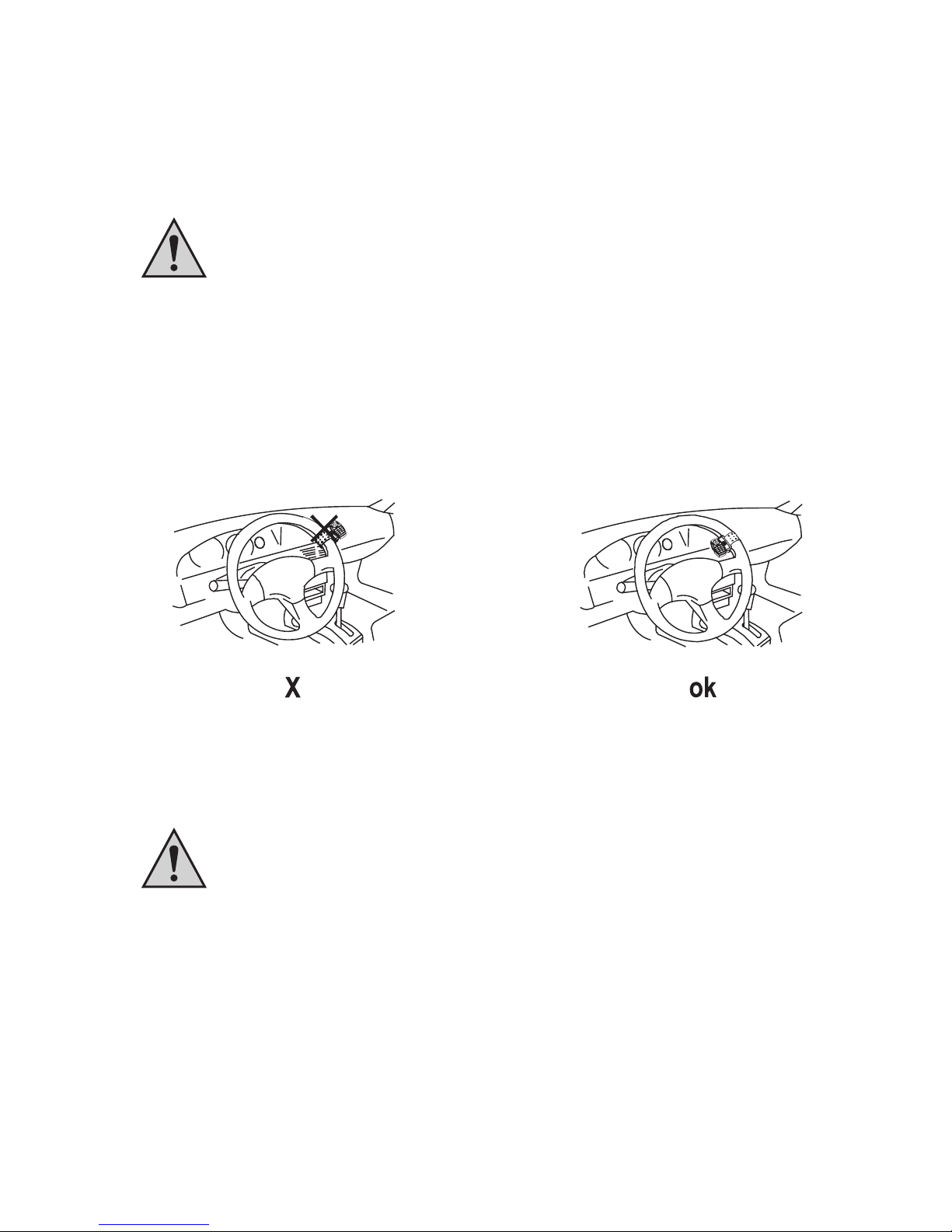

Die Fernbedienung darf nicht im Auslösebereich eines Airbags positioniert werden.
Die Fernbedienung muss so am Lenkrad installiert werden, dass sie den Fahrer beim Lenken
und Bedienen des Fahrzeugs nicht behindern kann.
Ziehen Sie das Gummiband der Halterung gut fest, um sicherzustellen, dass sich die Fernbe-
dienung während der Fahrt nicht lockern kann.
Die Fernbedienung muss an der Innenseite des Lenkrads befestigt werden, damit eine Behin-
derung beim Lenken ausgeschlossen werden kann.
Der beste Installationsort für die Fernbedienung ist abhängig vom Einbauort des CD-Tuners. Probieren
Sie vor der endgültigen Montage die einwandfreie Funktion aus. Der IR-Sender befindet sich an der
Rückseite der Fernbedienung.
Freisprechmikrofon
Das Mikrofon für die Freisprecheinrichtung kann an der Sonnenblende, der Lenksäulenverkleidung oder an einer
anderen geeigneten Stelle im Fahrzeuginnenraum befestigt werden.
Das Mikrofon und die Anschlussleitung darf sich keinesfalls im Auslösebereich eines Airbags
befinden.
• Befestigen Sie das Freisprechmikrofon mit der Klemme oder dem beiliegenden Klettband an einer geeigneten
Stelle.
• Verlegen Sie die Anschlussleitung bis zum Radioeinbauschacht.

15
Elektrischer Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.
Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss
während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig
angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter
oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die
Bordelektronik beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder
an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren
Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe
Kanten beschädigt werden kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische
Daten“).
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minus-
kennzeichen übereinstimmen.
Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: einige Lautsprecherhersteller
markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden
eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.
Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwik-
kelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.
Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der
Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt.
Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten
Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahr-
zeugs) abgesichert sind.

16
Bedienungsanleitung
Deutsch
Anschluss der Lautsprecher und der Stromversorgung
Der CD-Tuner verfügt über einen ISO-Systemstecker.
Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte
vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der
Anschluss über einen Adapter.
Die Kontaktbelegung der Anschlussbuchse des CD-Tuners entnehmen Sie bitte dem folgenden Bild.
Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.
Systemstecker B (Lautsprecheranschluss)
(1) Lautsprecher rechts hinten (+)
(2) Lautsprecher rechts hinten (-)
(3) Lautsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Lautsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Lautsprecher links hinten (-)
Systemstecker A (Stromversorgung)
(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse

17
• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter
Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der
Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12V. Diese Leitung kann
für die Stromversorgung einer elektrischen Antenne, sowie als Einschaltspannung für einen Autoverstärker
verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter
Zündung +12V führt (Klemme 15 des Bordnetzes).
Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges
zu einer Entleerung der Bordbatterie kommen kann.
• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.
Bedingt durch die immer häufiger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die
elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet.
Anschluss der Antenne
• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse neben
den LINE-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passenden
Adapter, der im Fachhandel erhältlich ist.
Anschluss des Freisprechmikrofons
• Verbinden Sie den Stecker des Freisprechmikrofons mit der Kupplung MIC hinten am Gerät.

18
Bedienungsanleitung
Deutsch
Anschluss der LINE-Ausgänge
Der CD-Tuner verfügt über vier LINE-Ausgänge für den Anschluss von Leistungsverstärkern.
Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte
Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.
Halten Sie die Länge der Anschlussleitungen möglichst kurz.
Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende
Einstreuungen in die Leitungen.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes
oder der Leistungsverstärker führen können, dürfen an die Cinchanschlüsse nur Geräte mit
ebensolchen Cinchanschlüssen angeschlossen werden. Beachten Sie hierzu auch die
Anschlusswerte in den „Technischen Daten“.
• Verbinden Sie die Buchsen OUT FL und FR mit den Eingängen des Leistungsverstärkers für die vorderen
Lautsprecher.
• Verbinden Sie die Buchsen OUT RL und RR mit den Eingängen des Leistungsverstärkers für die hinteren
Lautsprecher.
Die rote Buchse ist der Anschluss für den rechten Kanal.
Die weiße Buchse ist der Anschluss für den linken Kanal.

19

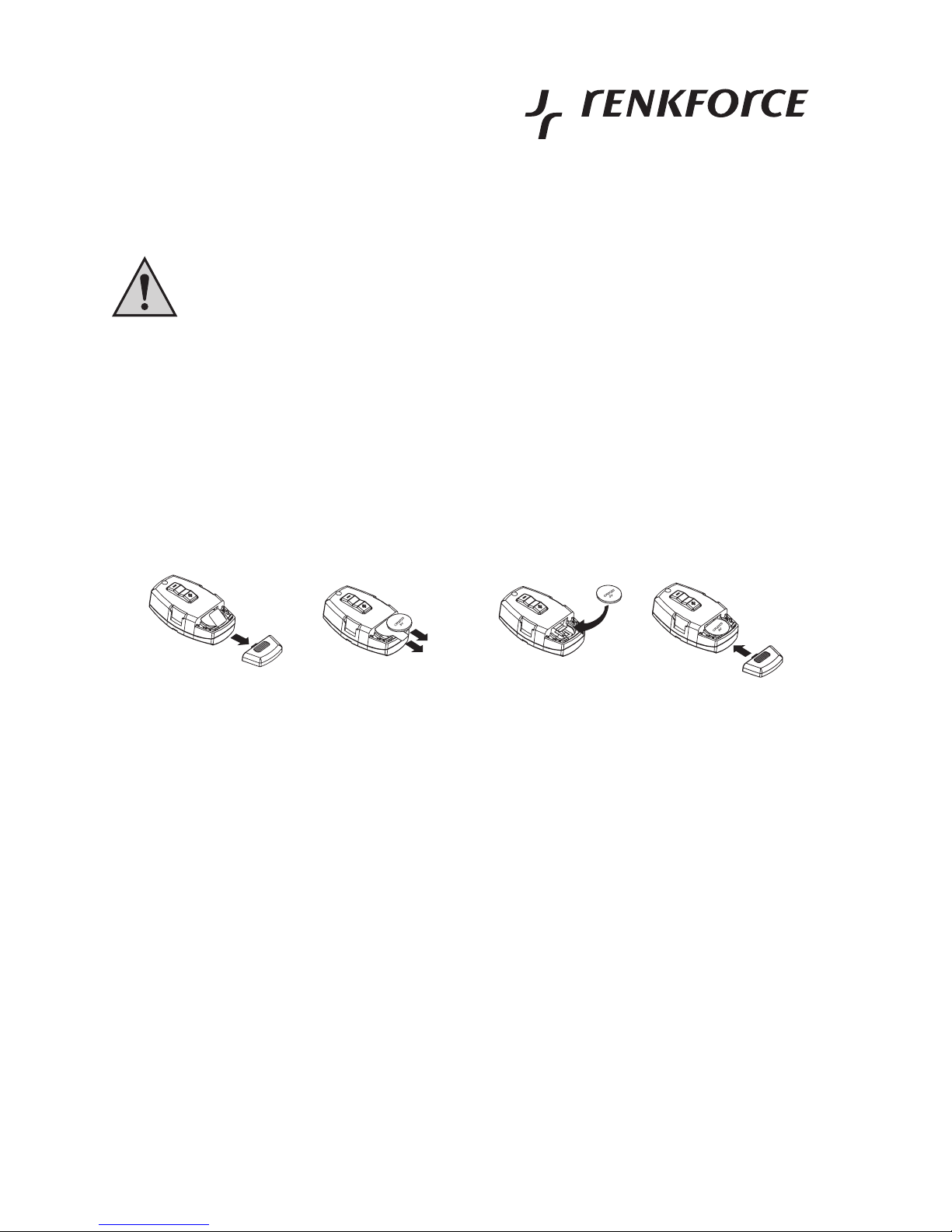

Einlegen/Wechsel der Fernbedienungsbatterie
Entfernen Sie die Batterie bei längerer Nichtbenutzung.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass die Batterie nicht kurzgeschlossen oder ins Feuer geworfen wird. Sie
darf außerdem nicht aufgeladen werden. Es besteht Explosionsgefahr.
• Nehmen Sie die Fernbedienung aus der Lenkradhalterung, wie weiter vorne beschrieben.
• Schieben Sie den Batteriefachdeckel an der Rückseite der Fernbedienung auf und nehmen Sie ihn ab.
• Legen Sie die Batterie polungsrichtig ein. Der positive Pol der Batterie muss hierbei nach oben gerichtet sein.
• Schließen Sie das Batteriefach wieder. Die Rastnase muss hörbar einrasten.
• Befestigen Sie die Fernbedienung wieder in der Lenkradhalterung, wie weiter vorne beschrieben.
• Wenn die Fernbedienung nicht mehr richtig funktioniert, ist die Batterie entladen und muss gegen eine neue
Batterie gleichen Typs gewechselt werden.
• Der Batteriewechsel erfolgt analog zu obiger Beschreibung.
• Tauschen Sie hierbei die entladene Batterie gegen eine neue 3V-Lithium-Knopfzelle CR2025.

20
Bedienungsanleitung
Deutsch
Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprü-
fung den Minuspol der Bordbatterie wieder an.
Allgemeine Bedienung
Taste POWER / MUTE (1)
Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet.
Drücken Sie diese Taste bei ausgeschaltetem Gerät kurz, um das Gerät einzuschalten oder bei eingeschaltetem
Gerät, um die aktuelle Wiedergabe kurzzeitig stummzuschalten. Erneutes Drücken deaktiviert die Stummschaltung
wieder.
Drücken Sie diese Taste ca. 2s lang, um das Gerät auszuschalten.
Zum Einschalten kann auch jede andere Taste (auch auf der Fernbedienung) gedrückt werden.
Die Stummschaltung kann auch deaktiviert werden, indem der Lautstärkeregler/Wahlregler (2) gedreht
oder gedrückt wird.
Display (5)
Im Display (5) werden alle Informationen in Abhängigkeit von der gerade aktiven Funktion angezeigt.
Taste RESET (29)
Diese Taste setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück.
Drücken Sie diese Taste in folgenden Fällen:
- nach Abschluss der Einbau- und Anschlussarbeiten
- wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
- wenn im Display undefinierte Zeichen angezeigt werden
