Renkforce RUCD-1804BT User manual

Bedienungsanleitung
RUCD-1804BT Autoradio
Best.-Nr. 1490974 Seite 2 - 29
Operating Instructions
RUCD-1804BT car radio
Item No. 1490974 Page 30 - 57
Notice d’emploi
RUCD-1804BT autoradio
N° de commande 1490974 Page 58 - 85
Gebruiksaanwijzing
RUCD-1804BT autoradio
Bestelnr. 1490974 Pagina 86 - 113

2
Inhaltsverzeichnis
Seite
1. Einführung ...........................................................................................................................................................3
2. Symbol-Erklärung ................................................................................................................................................3
3. Bestimmungsgemäße Verwendung.....................................................................................................................4
4. Lieferumfang........................................................................................................................................................4
5. Sicherheitshinweise.............................................................................................................................................5
6. Merkmale und Funktionen ...................................................................................................................................6
7. Übersicht..............................................................................................................................................................7
8. Mechanischer Einbau ..........................................................................................................................................8
a) Abnehmen und Anbringen des Frontbedienteils............................................................................................8
b) Einbau in den Radioschacht..........................................................................................................................9
c) Ausbau ........................................................................................................................................................10
d) Freisprechmikrofon......................................................................................................................................10
9. Elektrischer Anschluss....................................................................................................................................... 11
a) Anschluss der Antenne................................................................................................................................ 11
b) Anschluss der LINE-Ausgänge....................................................................................................................12
c) Anschluss AUX............................................................................................................................................12
d) Anschluss des Freisprechmikrofons............................................................................................................12
e) Anschluss der Lautsprecher und der Stromversorgung ..............................................................................12
10. Bedienung..........................................................................................................................................................14
a) Allgemeine Bedienung.................................................................................................................................14
b) Menü-Einstellungen.....................................................................................................................................16
c) Radiobetrieb ................................................................................................................................................18
d) CD-Betrieb...................................................................................................................................................22
e) USB-/Speicherkartenbetrieb........................................................................................................................24
f) Bluetooth®-Betrieb .......................................................................................................................................24
11. WartungundPege...........................................................................................................................................26
a) Sicherungswechsel......................................................................................................................................26
b) Reinigung ....................................................................................................................................................26
12. Problembehandlung...........................................................................................................................................27
13. Konformitätserklärung (DOC) ............................................................................................................................28
14. Entsorgung ........................................................................................................................................................28
15. Technische Daten ..............................................................................................................................................29

3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Symbol-Erklärung
Das Symbol mit demAusrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung
hin, die unbedingt zu beachten sind.
DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden
sollen.

4
3. Bestimmungsgemäße Verwendung
Das Renkforce Autoradio dient dazu, Radiosender in Fahrzeugen zu empfangen, Audiodaten von passenden
Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken und wiederzugeben. Außerdem
dient es als Freisprecheinrichtung und als Wiedergabegerät für Bluetooth®-fähige Mobiltelefone.
Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden.
Dieses Produkt ist nur für denAnschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeugbatterie
an Karosserie zugelassen. Das Autoradio darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in
Betrieb genommen werden.
Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt
wird. Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das
Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem
kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
4. Lieferumfang
• Autoradio mit Bedienteil
• Schutzhülle für das Bedienteil
• Freisprechmikrofon
• Einbaurahmen
• 2 x Entriegelungsschlüssel
• Montagezubehör
• Anschlusskabelsatz
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5
5. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere
die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen
Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch
resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das
Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das
Produkt angeschlossen wird.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen. Öffnen Sie das Geräte nie. Stromschlaggefahr!
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden
Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr
wahrgenommen werden können. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet.
Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straßenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der HiFi-
Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die
Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch
kann das Gehör geschädigt werden.

6
6. Merkmale und Funktionen
• UKW-Radioteil mit RDS-Funktion
• Abnehmbares Bedienteil
• USB- und SD-Schnittstelle
• CD-Laufwerk
• Bluetooth®-Freisprecheinrichtung mit externem Mikrofon
• Musikwiedergabe über Bluetooth®-Schnittstelle (A2DP)
• Hohe Ausgangsleistung (4 x 40 W max.)
• Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers
• Anschluss für externe Audioquellen am Bedienteil
• Elektronische Lautstärke-, Tiefen-, Höhen-, Fader- und Balance-Regelung
• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
• Loudness-Schaltung
• Genaues elektronisches Abstimmen der Sender durch PLL-Tuner
• 18 programmierbare Stationsspeicher
• Manueller und automatischer Sendersuchlauf in beide Suchrichtungen
• Automatische Senderspeicherung
• ID3-Tag-Anzeige bei MP3-Wiedergabe
• Uhrzeiteinstellung über RDS-System
• ISO-Anschlussterminal

7
7. Übersicht
1 Taste
2 Taste MOD /
3 Taste PWR/MUT
4 Display
5 Taste
6 Taste AF
7 Taste
8 Taste F/PS /
9 Taste TA
10 Drehregler
11 Taste PTY/CLK
12 Taste BND/ID3
13 Taste 1/
14 Taste 2/INT
15 Taste 3/RPT
16 Taste 4/RDM
17 Taste 5/
18 Taste 6/
19 Anschluss AUX
20 Taste OPEN
21 USB Schnittstelle
22 Taste RESET
23 SD Kartenleser

8
8. Mechanischer Einbau
In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes
erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, dasAutoradio in diesen vorgesehenen
Bereich einzubauen.
Das Gerät benötigt einen DIN-Einbauausschnitt mit denAbmessungen 182 x 53 mm, diese Einbaumaße sind genormt
und werden üblicherweise von allen Kfz-Herstellern eingehalten.
Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten
Einbauort für das Autoradio.
Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers
beeinusstoderihnvomVerkehrsgeschehenablenkt.
Verwenden Sie das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.
Änderungen am Fahrzeug, die durch den Einbau des Autoradios oder anderer Komponenten nötig sind,
müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder
der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen eines
Blechteils die Betriebserlaubnis.
 DadasGerätimBetriebWärmeerzeugt,mussderEinbauorthitzeunempndlichsein.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen
Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten die
Sicherheitshinweise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im
Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an dem es
nicht zu einer Gefahr für die Insassen werden kann.
Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes. Zum Einbau ist
eine Tiefe von mindestens 180 mm erforderlich
a) Abnehmen und Anbringen des Frontbedienteils
Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.
• Bevor Sie das Frontbedienteil abnehmen, schalten Sie das Gerät aus.
• Drücken Sie die Taste OPEN (20) und ziehen Sie das Bedienteil mit seiner rechten Seite vom Gerät ab.
• Ziehen Sie die linke Seite aus ihrer Arretierung heraus.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die linke Seite in die Halterung ein und rasten dann die rechte Seite des
Bedienteils in die Arretierung ein.
• Üben Sie keinen Druck auf das Display oder die Bedientasten aus.

9
Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.
Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach
angebracht werden, indem Sie es leicht gegen das Gerät drücken.
Wenn Sie das Frontbedienteil aufbewahren, legen Sie es in die mitgelieferte Schutzhülle.

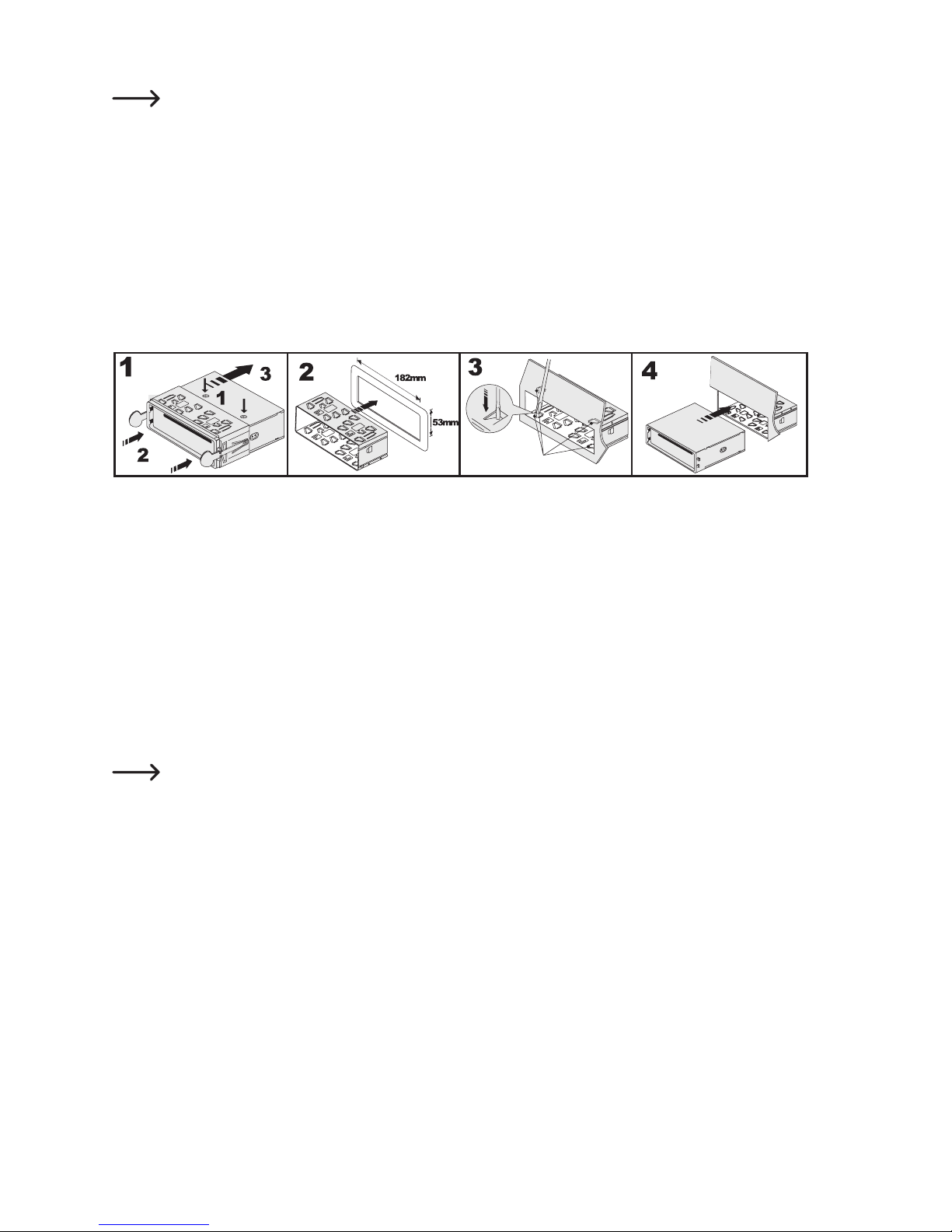

b) Einbau in den Radioschacht
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Entfernen Sie die beiden Sicherungsschrauben des CD-Laufwerks (Bild1, Punkt1).
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt2).
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt3).
• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).
• BiegenSieeinigederHaltelaschenamEinbaurahmenum,bisderRahmensicherinderEinbauöffnungxiertist
(Bild3).
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie das
Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4). Achten Sie dabei darauf, das Gerät richtig herum in den
Einbaurahmen einzuschieben (die Kontakte für das Frontbedienteil müssen unten liegen).
• Stecken Sie den Kunststoffrahmen an der Gerätefront wieder auf das Gerät auf.
Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demontage
des Gerätes.
• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem beiliegenden Schraubzapfen, den Sie an der
Geräterückseite befestigen können.
• Bei den meisten Fahrzeugen ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der
Fall sein sollte, befestigen Sie das Gerät bitte mit einem Lochblechstreifen.

10
Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:
c) Ausbau
• Nehmen Sie das Frontbedienteil ab.
• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom
Gerät abziehen.
• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze im Einbaurahmen, bis das Gerät entriegelt
ist.
• Lösen Sie, falls erforderlich, den Schraubzapfen an der Geräterückseite.
• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Lösen Sie alle Steckverbindungen an der Geräterückseite.
d) Freisprechmikrofon
Das Mikrofon für die Freisprecheinrichtung kann an der Sonnenblende, der Lenksäulenverkleidung oder an einer
anderen geeigneten Stelle im Fahrzeuginnenraum befestigt werden.
DasMikrofonunddieAnschlussleitungdarfsichkeinesfallsimAuslösebereicheinesAirbagsbenden.
• Befestigen Sie das Freisprechmikrofon mit der Klemme an einer geeigneten Stelle.
• Verlegen Sie die Anschlussleitung bis zum Radioeinbauschacht.

11
9. Elektrischer Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.
Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss während
des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen
und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder
eineDiodenprüampe,danormalePrüampenzuhoheStrömeaufnehmenundsodie Bordelektronik
beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen
Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie offene
Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden
kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“).
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minuskennzeichen
übereinstimmen.
Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhersteller markieren
die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für
den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.
Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwickelt. Schließen
Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.
Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der
Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt.
Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen
über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs)
abgesichert sind.
a) Anschluss der Antenne
• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät .
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passenden
Adapter, der im Fachhandel erhältlich ist.

12
b) Anschluss der LINE-Ausgänge
Das Autoradio verfügt über LINE-Ausgänge für den Anschluss eines Leistungsverstärkers.
Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei
Verwendung anderer Kabel können Störungen auftreten.
Halten Sie die Länge der Anschlussleitungen möglichst kurz.
Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in
die Leitungen.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen
können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen
werden.
Verbinden Sie die Cinchbuchsen an der Geräterückseite mit den Eingängen des Leistungsverstärkers.
Die rote Buchse ist der Anschluss für den rechten Kanal
Die weiße Buchse ist der Anschluss für den linken Kanal
c) Anschluss AUX
An den Anschluss AUX (19) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden,
dessen Signal über die Lautsprecher wiedergegeben wird.
• Verbinden Sie den Anschluss AUX (19) mit dem Audioausgang des externen Gerätes.
d) Anschluss des Freisprechmikrofons
• Verbinden Sie den Stecker des Freisprechmikrofons mit der Kupplung der schwarzen Anschlussleitung hinten am
Gerät.
e) Anschluss der Lautsprecher und der Stromversorgung
Fahrzeuge, die mit einem ISO-Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher
überprüfen!) direkt mit dem ISO Anschlussterminal verbunden werden. Bei abweichender Steckerbelegung erfolgt der
AnschlussübereinenfahrzeugspezischenAdapter,denSieimHandelerhalten.
Die Kontaktbelegung der ISO-Anschlussbuchse des Autoradios entnehmen Sie bitte den nachfolgenden Bildern. Die
jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.

13
Systemstecker B (Lautsprecheranschluss)
1 Lautsprecher rechts hinten (+)
2 Lautsprecher rechts hinten (-)
3 Lautsprecher rechts vorne (+)
4 Lautsprecher rechts vorne (-)
5 Lautsprecher links vorne (+)
6 Lautsprecher links vorne (-)
7 Lautsprecher links hinten (+)
8 Lautsprecher links hinten (-)
Systemstecker A (Stromversorgung)
1 nicht belegt
2 nicht belegt
3 nicht belegt
4 Dauerstrom +12 V
5 Antennensteuerausgang
6 nicht belegt
7 Zündung +12 V
8 Masse
• Der Anschluss Dauerstrom +12 V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter
Zündung permanent +12 V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der
Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12 V. Diese Leitung
kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschaltspannung für einen Autoverstärker
verwendet werden.
• Der Anschluss Zündung +12 V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung
+12 V führt (Klemme 15 des Bordnetzes).
Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des
Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.
• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.
Bedingt durch die immer häuger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die
elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet.

14
10. Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprüfung den
Minuspol der Bordbatterie wieder an.
a) Allgemeine Bedienung
Taste PWR/MUT (3)
• Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet und die Mute-Schaltung aktiviert.
• Drücken Sie die Taste bei ausgeschaltetem Gerät kurz, um es einzuschalten.
• Drücken Sie die Taste bei eingeschaltetem Gerät lang, um es auszuschalten.
• Drücken Sie die Taste bei eingeschaltetem Gerät kurz, um die Mute-Schaltung zu aktivieren. Im Display (4)
erscheint MUTE. Um die Mute-Schaltung wieder zu deaktivieren, drücken Sie die Taste PWR/MUT (3) erneut,
aber nur kurz.
Zum Einschalten kann auch der Drehregler (10) gedrückt werden.
Drehregler (10)
• Durch Drehen dieses Reglers wird die Lautstärke geregelt.
• Durch kurzes bzw. langes Drücken dieses Reglers können zusätzlich verschiedene Menü-Einstellungen gemacht
werden.
• Drehregler (10) kurz drücken:
VOL > BAS > TRE > BAL > FAD > LOUD > EQ > BEEP > STEREO/MONO > LOC/DX
• Drehregler (10) lang drücken:
EUROPE/USA > TA SEEK/ALARM > MASK DPI/ALL > RETUNE S/L > TAVOL
• Diese Einstellungen werden weiter hinten in dieser Anleitung unter „Menü-Einstellungen“ näher erklärt.
Display (4)
• Im Display (4) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle (Radioteil,
USB-Wiedergabe usw.) angezeigt.

15
Taste MOD / (2)
• Mit dieser Taste werden die verschiedenen Audioquellen gewählt und die Freisprecheinrichtung bedient (näheres
hierzu im Kapitel „Bluetooth®-Betrieb“ weiter hinten in dieser Anleitung).
• Drücken Sie die Taste MOD / (2) kurz, um auf die jeweils nächste Quelle umzuschalten:
RADIO > DISC > USB > SD > AUX > BT AUDIO
Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der Auswahl
übersprungen.
Einstellung der Uhrzeit
• Halten Sie die Taste PTY/CLK (11) gedrückt, bis die Uhrzeit im Display angezeigt wird und die Stundenanzeige
blinkt.
• Stellen Sie die Stunden durch Drehen des Drehreglers (10) ein.
• Drücken Sie den Drehregler (10) und stellen Sie die Minuten durch Drehen des Drehreglers (10) ein.
• Drücken Sie die Taste PTY/CLK (11), um die Einstellung zu speichern.
Taste OPEN (20)
• Drücken Sie diese Taste, um das Bedienteil zu entriegeln.
RESET-Funktion
• Diese Funktion setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück.
• Drücken Sie die Taste RESET (22) mit einem spitzen Gegenstand (z.B. einer aufgebogenen Büroklammer) in
folgenden Fällen:
- nach Abschluss der Einbau- und Anschlussarbeiten
- wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
- wennimDisplayundenierteZeichenangezeigtwerden

16
b) Menü-Einstellungen
Um die Menüeinstellungen zu wählen, drücken Sie den Drehregler (10) kurz bzw. lang um die zwei Ebenen des
Menüs anzurufen. Die erste Ebene dient zur Einstellung öfter benötigter Funktionen, wohingegen die zweite Ebene
nur Funktionen zur Verfügung stellt, die selten benötigt werden.
Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers ausgewählt.
Je nachdem, welche Quelle (Radioteil, USB-Wiedergabe etc.) gerade aktiv ist, sind unter Umständen nicht
alle Funktionen einstellbar.
Menüpunkte - Drehregler (10) kurz drücken
VOL > BAS > TRE > BAL > FAD > LOUD > BTVOL > EQ > BEEP > STEREO/MONO > LOC/DX
• VOL regelt die Lautstärke
• BAS regelt den Klang im Tieftonbereich
• TRE regelt den Klang im Hochtonbereich
• BAL regelt das Lautstärkeverhältnis zwischen rechten und linken Lautsprechern
• FAD regelt das Lautstärkeverhältnis zwischen vorderen und hinteren Lautsprechern
• LOUD ON/OFF
LOUD ON >> Die Loudness-Schaltung ist aktiviert.
LOUDOFF>>DieLoudness-Schaltungistabgeschaltet.DerKlangwirdnichtbeeinusst.
Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine
Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird diesem Effekt
entgegengewirkt und die Musikwiedergabe klingt natürlicher.
• BTVOL regelt die Wiedergabelautstärke im Freisprechbetrieb (nur bei gekoppeltem Mobiltelefon sichtbar)
• EQ - EQUALIZER
EQ OFF >> Equalizer ausgeschaltet
POP >> Voreinstellung für Popmusik
ROCK >> Voreinstellung für Rockmusik
CLASSIC >> Voreinstellung für klassische Musik
FLAT >> Equalizer eingeschaltet, linearer Frequenzgang
• BEEP ON/OFF
ON >> Bei Tastenbetätigung ertönt ein Bestätigungston.
OFF >> Bei Tastenbetätigung ertönt kein Bestätigungston.
• STEREO/MONO
STEREO >> Der Radioempfang erfolgt in Stereo.
MONO >> Der Radioempfang erfolgt in Mono.
Bei schlechten Empfangsbedingungen kann es vorteilhaft sein, den Radioempfang auf Mono umzuschalten.
Im Monobetrieb ist der Radiobetrieb störungsfreier.

17
• LOC/DX
LOC >> Es werden nur Sender mit einer sehr guten Feldstärke empfangen.
DX >> Es werden alle Sender empfangen.
In Gebieten mit sehr vielen Sendestationen und gutem Radioempfang kann es sinnvoll sein, die Option
LOC einzustellen. Hierdurch werden schwache Sender, die nur mit Störungen empfangen werden könnten,
beim automatischen Sendersuchlauf übersprungen.
Menüpunkte - Drehregler (10) lang drücken
EUROPE/USA > TA SEEK/ALARM > MASK DPI/ALL > RETUNE S/L > TAVOL
• EUROPE/USA
EUROPE >> Das Empfangsraster des Radioteils ist für den Betrieb in Europa abgestimmt.
USA >> Das Empfangsraster des Radioteils ist für den Betrieb in den USA abgestimmt.
• TA SEEK/ALARM
TA SEEK >> Das Gerät sucht bei Verlust der Verkehrsfunkinformation einen neuen Sender mit Verkehrsfunk-
Kennung.
TA ALARM >> Das Gerät gibt einen Warnton ab, wenn die Verkehrsfunk-Kennung nicht mehr empfangen
werden kann.
• MASK DPI/ALL
Reaktion des Gerätes bei der Sendersuche:
MASK DPI >> Alternativfrequenzen mit unterschiedlicher Programminformation (PI) werden nicht berücksichtigt.
MASK ALL >> Alternativfrequenzen mit unterschiedlicher Programminformation (PI) und Alternativfrequenzen mit
hoher Signalstärke, jedoch ohne RDS Information werden nicht berücksichtigt.
• RETUNE S/L
Reaktion des Gerätes bei Verlust der Verkehrsfunk-Kennung:
RETUNE S >> Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach
30 Sekunden.
RETUNE L >> Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach
90 Sekunden.
• TAVOL
Stellen Sie hier mit dem Drehregler (10) die Mindestlautstärke für Verkehrsfunk-Durchsagen ein.

18
c) Radiobetrieb
RDS als Empfangskonzept
Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den
UKW RDS Sender mit ausgestrahlt.
Sie besitzen mit dem Renkforce Autoradio ein Gerät, das in der Lage ist diese codierten Daten, die von fast allen
Sendeanstalten mit ausgestrahlt werden auszuwerten.
Folgende wesentlichen Zusatzinformationen werden gesendet:
- ProgrammIdentikation(PI)
- Verkehrsfunkkennung (TP)
- Verkehrsdurchsagekennung (TA)
- Programm Servicename (PS)
- Alternative Frequenzen (AF)
- Programmtyp (PTY)
- Uhrzeit (CT)
Programm Identikation (PI)
DieseDatenhelfendemEmpfängereinenSendereindeutigzuidentizieren.SieermöglichendemRadiozwischen
Gebieten zu unterscheiden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei
schwächer werdendem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identikation
ausstrahlt.
Verkehrsfunk-Kennung (TP)
Durch dieses Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird.
Verkehrsdurchsage-Kennung (TA)
Durch dieses Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende
Wiedergabe einer anderen Quelle unterbrechen.
Programm Servicename (PS)
Diese Information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des
Autoradios wiedergegeben, z.B. BAYERN 3.
Alternative Frequenzen (AF)
Es wird eine Liste von alternativen Frequenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der
empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach
einem Sender suchen muss, der besser zu empfangen ist.

19
Programmtyp (PTY)
Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik,
Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen.
Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch
nicht alle Sender an.
Uhrzeit (CT)
Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt es die
eingebaute Uhr automatisch.
Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen gleichen,
besser zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein besserer Sender
mit dem gleichen Programm vorhanden ist.
Kurze empfangsbedingte Signalabschwächungen können auch durch das RDS System nicht eliminiert werden, da
ein ständiges Hin- und Herschalten des Autoradios die Folge wäre. Dies würde vom Hörer als weitaus störender
empfunden, als kurz auftretende Empfangsstörungen.
Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders
wird auf dem Autoradiodisplay angezeigt.
Funktion der einzelnen Tasten
Taste BND/ID3 (12)
• Durch Drücken dieser Taste wird der Bandbereich des Radioteils gewählt.
• Es stehen 3 UKW-Bereiche zur Verfügung:
FM1 > FM2 > FM3
Auf jedem der drei Bandbereiche können 6 Sender auf den Stationstasten 1-6 (13-18) abgespeichert
werden.
Tasten (1) und (7)
• Mit diesen Tasten wird die Empfangsfrequenz geändert, um Sender im Radiobetrieb einzustellen.
• Kurzes Drücken einer Taste startet den automatischen Sendersuchlauf.
• Der Suchlauf hält erst beim nächsten, gut zu empfangenden Sender an.
• Wird eine Taste länger gedrückt gehalten ist der manuelle Sendersuchlauf aktiviert.
• Im Display erscheint MANUAL.
• Die Frequenz wird in diesem Modus solange verändert, bis die entsprechende Taste wieder losgelassen wird.
Kurzes Drücken verändert die Frequenz schrittweise.
Werden die Tasten längere Zeit nicht betätigt schaltet das Gerät wieder in den automatischen
Sendersuchlauf um. Im Display erscheint kurz AUTO.

20
Stationstasten 1-6 (13-18)
• Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwählen.
• Um einen gerade gehörten Sender abzuspeichern, einfach die gewünschte Taste etwa drei Sekunden drücken.
Jeder der drei UKW-Bandbereiche (FM1-3) hat sechs Stationstasten. Es können also insgesamt 18
Stationstasten belegt werden.
Taste F/PS / (8)
• Durch längeres Drücken dieser Taste wird die automatische Senderspeicherung aktiviert. Hierbei werden alle gut
zu empfangenden Sender automatisch auf die Stationstasten 1-6 (13-18) abgespeichert.
• Nach diesem Vorgang, werden die abgespeicherten Sender jeweils für einige Sekunden wiedergegeben.
• Drücken Sie diese Taste nur kurz, werden alle abgespeicherten Sender für einige Sekunden angespielt (gleiche
Funktion, wie nach der automatischen Senderspeicherung).
• Um einen angespielten Sender dauerhaft wiederzugeben, drücken Sie die Taste F/PS / (8) erneut kurz.
• Zusätzlich wird über diese Taste auch die Freisprecheinrichtung bedient (näheres hierzu im Kapitel „Bluetooth®-
Betrieb“ weiter hinten in dieser Anleitung).
Taste AF (6)
• Drücken Sie diese Taste kurz, um die AF-Funktion ein- bzw. auszuschalten.
• Die Funktion AF aktiviert die automatische Sendernachführung (siehe „RDS als Empfangskonzept“).
• Im Display erscheint die Anzeige AF. Wird ein schwacher oder kein RDS Sender empfangen, blinkt die Anzeige. Bei
einem gut zu empfangenden Sender erscheint das Symbol ständig.
• Nur mit aktivierter AF Funktion kann das Gerät beim Verlassen des Sendegebietes selbstständig auf einen
besseren Sender umschalten.
• Drücken Sie diese Taste lang, um die Regionalkennung ein- bzw. auszuschalten.
• Im Display (4) erscheint REG ON bzw. REG OFF.
REG ON >> Das Gerät schaltet bei schwächer werdendem Signal nur auf eine andere Frequenz mit exakt dem
gleichen Programm um.
REG OFF >> Das Gerät schaltet bei schwächer werdendem Signal auch auf einen anderen Sender mit der gleichen
Regionalkennung aber einem anderen Programm um.
Taste TA (9)
• Drücken Sie diese Taste, um die TA-Funktion ein- bzw. auszuschalten.
• WirdeinVerkehrsfunksenderempfangen,soerscheintimDisplaydieAnzeigeTP=TrafcProgramm.
• Bei aktivierter TA-Funktion erscheint zusätzlich das Kürzel TA im Display.
• Bei laufender Wiedergabe einer anderen Quelle (z.B. USB-Wiedergabe) wird das Programm für die Dauer der
Verkehrsfunkdurchsage stummgeschaltet.
• Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage
automatisch auf die im Menü eingestellte Mindestlautstärke (TAVOL).
