Renkforce EW-7476RPC User manual

Schnellinstallationsanleitung
AC1200 Gigabit Dual-Band WLAN-Repeater
Artikelnr. EW-7476RPC
Seite 1-8
Quick installation Guide
AC1200 Gigabit Dual- Band Wi-Fi Repeater
Item No. EW-7476RPC
Page 9-16
Guide d'installation rapide
Ré péteur Wi -Fi bi-bande Gigabit AC1200
Numéro d'article . EW-7476RPC
Page 17-24
Snelstartgids
AC1200 Gigabit Dual- Band Wi-Fi Repeater
Onderdeel Nr. EW-7476RPC
Pagina 25-32
Guida di Installazione rapida
Ripetitore Wi-Fi dual banc Gigabit AC1200
Numero di articolo. EW-7476RPC
Pagina 33-40
Instrukcja szybkiej instalacji
Dwuzakresowy gigabitowy wzmacniacz sygnału Wi-Fi AC1200
Nr prod. EW-7476RPC
Strona 41-48

Schnellinstallationsanleitung
1. Verpackungsinhalt ....................................................................................................................1
2. Systemanforderungen.............................................................................................................1
3. LED-Status ..................................................................................................................................2
4. Schalter........................................................................................................................................3
5. Installation ..................................................................................................................................4
6. Zurücksetzen des Extenders ...................................................................................................7
7. WPS ..............................................................................................................................................8

1
1. Verpackungsinhalt
-EW-7476RPC
-CD mit mehrsprachiger Schnellinstallationsanleitung und Benutzerhandbuch
-Schnellinstallationsanleitung
-Karte mit Zugangsschlüssel
-RJ45-Kabel
2. Systemanforderungen
-WLAN-Extender/WLAN-Bridge-Modus: Vorhandenes 2,4GHz- und/oder
5GHz-Drahtlosnetzwerk.
-Access Point Modus: Kabel/DSL-Modem.
-Computer mit 2,4GHz 802.11/b/g/n WLAN-Adapter und Internetbrowser zur
Software-Konfiguration.
-Smartphone: iOS 4.3 und hö her oder Android 4.x und hö her.

2
3. LED-Status
Im Energiesparmodus sind alle LEDs deaktiviert. Die beste Signalstä rke
liegt bei 60 –80%, da das Gerä t sich bei über 80% wahrscheinlich zu nah
an Ihrem Router befindet und der Extender dann nicht effektiv
funktioniert.
LED
Farbe
Status
Beschreibung
Signal
5GHz
Blau
An
Hervorragender Standort.
Signalstä rke: 60 –80%
Langsam
blinkend
Guter Standort.
Signalstä rke: 40 –60% & 80 - 100%
Schnell
blinkend
Schlechter Standort.
Signalstä rke: Unter 40%
Aus
Kein Signal erkannt.
Signal
2,4GHz
Blau
An
Hervorragender Standort.
Signalstä rke: 60 –80%
Langsam
blinkend
Guter Standort.
Signalstä rke: 40 –60% & 80 - 100%
Schnell
blinkend
Schlechter Standort.
Signalstä rke: Unter 40%
Aus
Kein Signal erkannt.
Cross
Band
Grün
An
Cross Band aktiviert.
Aus
Cross Band deaktiviert.
Power
Grün
An
Extender ist an.
Blinkend
Rücksetzen auf Werksstandardwerte, oder System wird
hochgefahren.
Aus
Extender ist aus.
WPS
Grün
An
WPS-Verbindung hergestellt (Die LED bleibt 30
Sekunden lang an, um anzuzeigen, dass eine
Verbindung erfolgreich ist).
Blinkend
WPS im Gange (warten auf ein weiteres WPS-Gerä t).
Aus
Kein WPS im Gange.
LAN
Grün
An
LAN-Anschluss ist angeschlossen.
Blinkend
LAN-Aktivitä t (Senden oder Empfangen von Daten).
Aus
LAN-Anschluss ist nicht angeschlossen.

3
4. Schalter
Das Modell EW-7476RPC umfasst einen Hardware-Schiebeschalter
an der Gerä teunterseite, mit dem wie in der Tabelle unten gezeigt
zwischen dem normalen, dem energiesparenden und dem
Ruhemodus gewechselt werden kann. "WLAN-Leistung" bezieht
sich auf die Stä rke des drahtlosen Funksignals des Extenders (Tx).
Wenn Sie den Extender in einem kleinen oder mittelgroß en Raum
einsetzen, benö tigen Sie mö glicherweise nicht die volle drahtlose Funkleistung. Probieren
Sie es aus und finden Sie heraus, ob Sie auch im Energiesparmodus noch genügend
WLAN-Abdeckung haben. Wenn ja, kö nnen Sie einiges an Energie sparen.
Modus
Schalterposition
Beschreibung
Normal
Oben
100% WLAN-Leistung
Energiesparmodus
Mitte
50% WLAN-Leistung
Schlafmodus
Unten
WLAN & LEDs aus
Die Tx-Leistung kann auch über die Web -basierte U.I. eingestellt
werden. (Verwaltung Drahtlos). Stellen Sie den Schalter auf
"Normal", bevor Sie den Tx-Wert in der Web-basierten U.I.
anpassen.

4
5. Installation
Das Modell EW-7476RPC bietet drei verschiedene Betriebsmodi:
WLAN-Extender
Das Gerä t verbindet sich drahtlos mit Ihrem bestehenden
Netzwerk und wiederholt das WLAN-Signal.
Ort: Der beste Ort für Ihren Extender ist etwa in der Mitte
zwischen Ihrem bestehenden Drahtlos-Router/Access Point
und der Totzone. Der Extender muss ein gutes WLAN-Signal
vom Router/Access Point empfangen.
WLAN-Bridge
(WLAN-Adapter)
Das Gerä t wird über ein Ethernetkabel und einem
entsprechenden WLAN-Internetzugang mit einem
Ethernet-Gerä t verbunden, z.B. mit einer Spielkonsole oder
einem Smart TV.
Ort: Im Bereich der WLAN-Abdeckung, in der Nä he des
kabelgebundenen Netzwerkgerä ts.
Wi-Fi Access
Point
Das Gerä t verbindet sich über Ethernetkabel mit einem
vorhandenen Router und stellt Ihren Netzwerkvorrichtungen
drahtlosen Internetzugang zur Verfügung.
Ort: Ü ber Ethernet -Kabel an Ihren Router angeschlossen.
Stecken Sie den EW-7476RPC in eine Netzsteckdose.

5

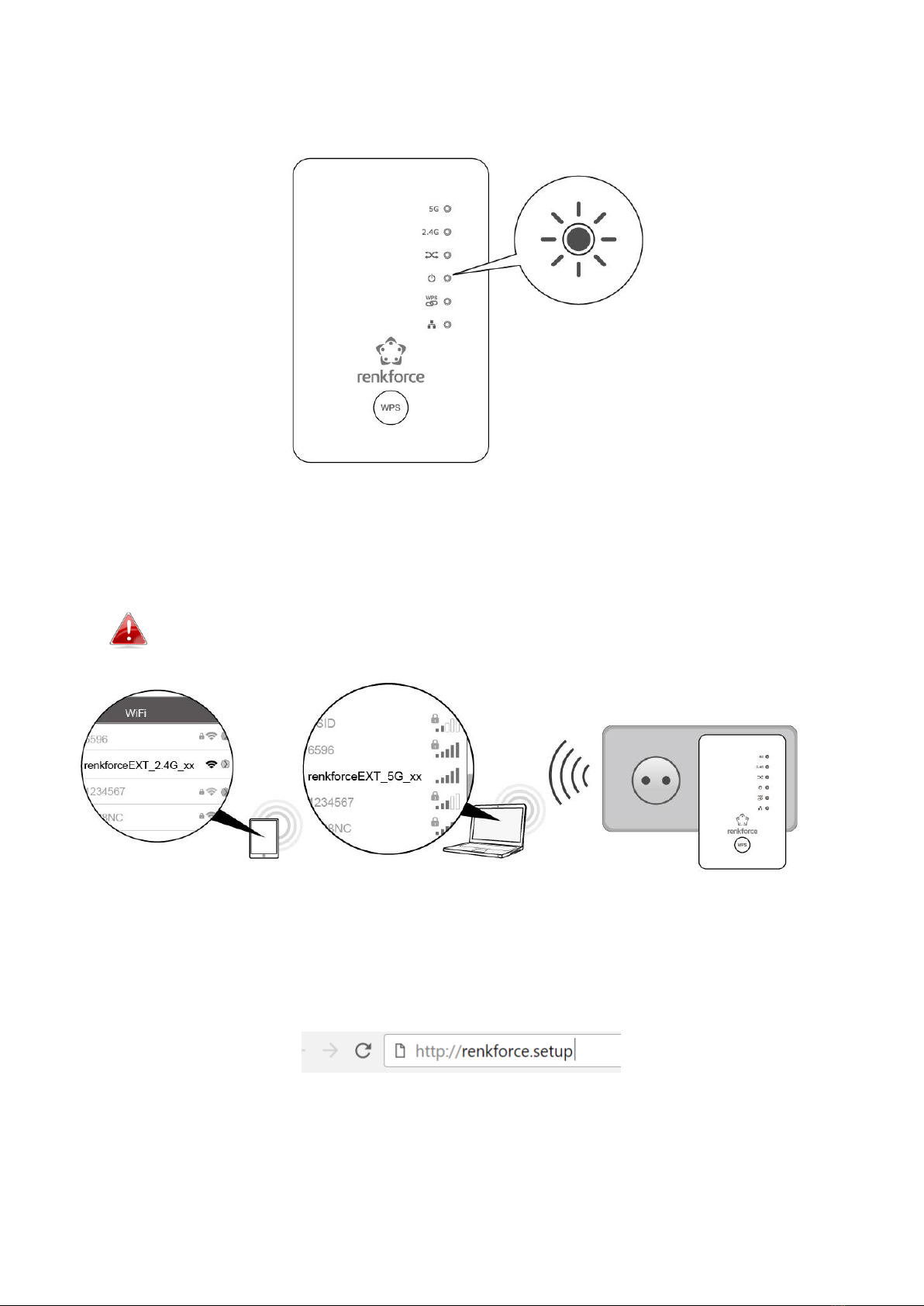

Die grüne Netz-LED blinkt, wä hrend der Extender startet. Das Gerä t ist bereit, wenn
die grüne Netz-LED an ist.
Verwenden Sie ein WLAN-Gerä t für die Verbindung mit der SSID
renkforceEXT_2.4G_**. Die letzten beiden ** Zeichen sind die einzigartige
Kennzeichnung Ihres Gerä ts.
Wenn Sie einen Computer verwenden, entfernen Sie bitte alle
Ethernet-Kabel.
Ö ffnen Sie einen Web-Browser. Und wenn Sie nicht automatisch auf den unten
gezeigten "Get Started"-Bildschirm gelangen, geben Sie die URL http://renkforce.setup
ein und klicken Sie auf “Get Started”, um mit dem Setup-Verfahren zu beginnen.

6
Wenn Sie nicht auf http://renkforce.setup zugreifen kö nnen,
überzeugen Sie sich bitte davon, dass Ihr Computer für die
Verwendung einer dynamischen IP-Adresse eingestellt ist. Für
weitere Informationen beziehen Sie sich bitte auf das
Benutzerhandbuch.
Wenn Sie einen anderen Betriebsmodus verwenden mö chten, klicken Sie auf
“Change to a Different Mode” (Zu anderem Modus wechseln). Oder wählen Sie “Yes,
I need a Range Extender” (Ja, ich brauche einen Range-Extender), um die Einrichtung
als Wi-Fi-Extender fortzusetzen.

7
Folgen Sie den Anweisungen auf dem Bildschirm für den ausgewä hlten Modus, um
das Setup abzuschließ en. Sie kö nnen das Produkt für 2,4 GHz und/oder für 5GHz
WLAN konfigurieren.
Fortgeschrittenere Konfigurationen kö nnen Sie mit der Konfigurationsschnittstelle auf
Browserbasis unter http://renkforce.setup durchführen (siehe Benutzerhandbuch für
weitere Informationen).
6. Zurücksetzen des Extenders
Wenn Probleme mit Ihrem Extender auftreten oder wenn Sie den Extender auf einen
anderen Betriebsmodus umstellen mö chten, kö nnen Sie das Gerä t wieder auf die
Werkseinstellungen zurücksetzen. Damit werden alle Einstellungen auf die Standardwerte
zurückgesetz t.
Halten Sie die WPS-Taste mindestens 10
Sekunden gedrückt und lassen Sie sie los,
wenn die grüne Netz-LED blinkt.
Warten Sie, bis der Extender neu gestartet wird.
Der Extender ist für die Einrichtung bereit,
wenn die grüne Netz-LED an ist.

8

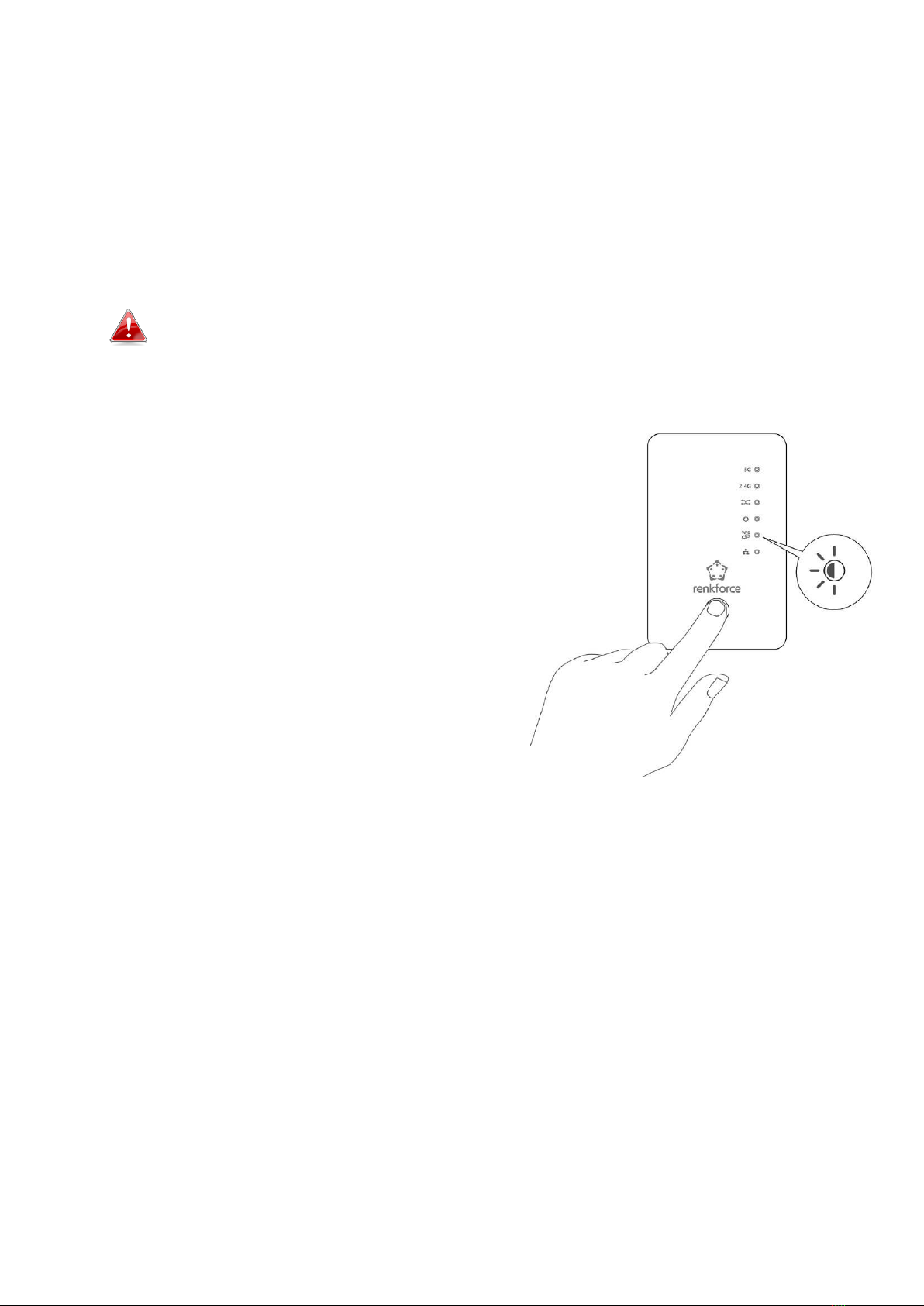

7. WPS
Wenn Ihr drahtloser Router/Access Point WPS (Wi-Fi Protected Setup) unterstützt, dann
kö nnen Sie diese Methode benutzen, um Ihren drahtlosen Extender einzurichten.
Drücken Sie die WPS -Taste auf Ihrem drahtlosen Router/Access Point, um sein WPS
zu aktivieren.
Schauen Sie bitte in der Anleitung für Ihren drahtlosen
Router/Access Point nach, wie lange Sie die WPS-Taste
gedrückt halten müssen.
Halten Sie die WPS-Taste am drahtlosen
Extender innerhalb von zwei Minuten zwei
Sekunden lang gedrückt. Die grüne WPS-LED
des Extenders sollte blinken, um anzuzeigen,
dass WPS genutzt wird.
Die Gerä te stellen eine Verbindung her. Die
grüne WPS-LED des Extenders sollte 30
Sekunden lang an sein, um anzuzeigen, dass
eine Verbindung erfolgreich ist.

Quick installation Guide
1. Package Contents............................................................................................. 9
2. System Requirements..................................................................................... 9
3. LED Status ....................................................................................................... 10
4. Switch............................................................................................................... 11
5. Installation ....................................................................................................... 12
6. Reset the Extender......................................................................................... 15
7. WPS .................................................................................................................. 16

9

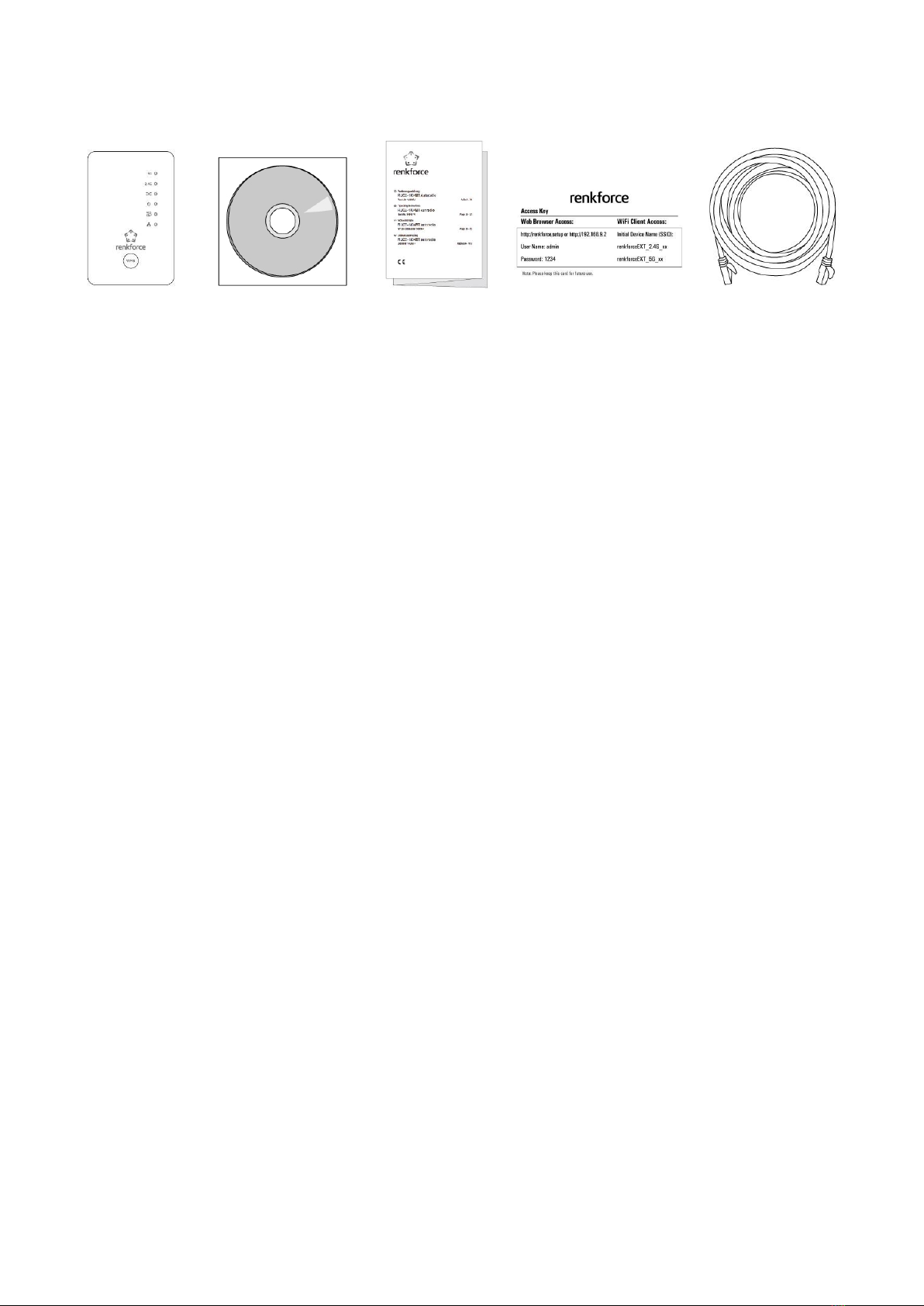

1. Package Contents
-EW-7476RPC
-CD with multi-language QIG & user manual
-Quick installation guide (QIG)
-Access key card
-RJ45 cable
2. System Requirements
-Wi-Fi extender/Wi-Fi bridge mode: Existing 2.4GHz and/or 5GHz wireless network.
-Access point mode: Cable/DSL modem.
-Computer with 2.4GHz 802.11/b/g/n Wi-Fi adapter, and web browser for software
configuration.
-Smartphone setup: iOs 4.3 and above or Android 4.x and above.

10
3. LED Status
All LEDs are disabled in green mode. The best signal strength is 60 –80%
since above 80% is likely too close to your router for the extender to be
effective.
LED
Color
Status
Description
Signal
5GHz
Blue
On
Excellent location.
Signal strength: 60 –80%
Slow
Flashing
Good location.
Signal strength: 40 –60% & 80 - 100%
Quick
Flashing
Poor location.
Signal strength: Below 40%
Off
No signal detected.
Signal
2.4GHz
Blue
On
Excellent location.
Signal strength: 60 –80%
Slow
Flashing
Good location.
Signal strength: 40 –60% & 80 - 100%
Quick
Flashing
Poor location.
Signal strength: Below 40%
Off
No signal detected.
Cross
Band
Green
On
Cross band enabled.
Off
Cross band disabled.
Power
Green
On
Extender is on.
Flashing
Resetting to factory default settings, or system is
booting up.
Off
Extender is off.
WPS
Green
On
WPS connection established (LED will remain on for 30
seconds to indicate a successful connection).
Flashing
WPS in progress (waiting for another WPS device).
Off
No WPS in progress.
LAN
Green
On
LAN port connected.
Flashing
LAN activity (transferring or receiving data).
Off
LAN port not connected.

11
4. Switch
The EW-7476RPC includes a hardware switch on the underside of
the device which can switch between normal, green mode and
sleep mode as shown in the table below. “Wi-Fi power” refers to
the strength of the extender’s wireless radio signal (Tx).
If you are using the extender in a small or medium sized space,
you may not need the full power of the wireless radio. Try it, and
determine if you still have sufficient Wi-Fi coverage using green mode. If so, you can save
some energy.
Mode
Switch Position
Description
Normal
Top
100% Wi-Fi power
Green Mode
Middle
50% Wi-Fi power
Sleep Mode
Bottom
Wi-Fi & LEDs off
Tx power can also be adjusted using the web-based U.I.
(Administration Wireless). Set the switch to “Normal”
before adjusting the Tx value in the web-based U.I.

12
5. Installation
The EW-7476RPC has three different operating modes:
Wi-Fi Extender
The device connects wirelessly to your existing network and
repeats the wireless signal.
Location: The best location for your extender is roughly in
the middle between your existing wireless router/access
point and the dead zone. The extender needs to receive a
good Wi-Fi signal from your router/access point.
Wi-Fi Bridge
(Wi-Fi Adapter)
The device connects to an Ethernet device such as a games
console or smart TV via Ethernet cable and provides wireless
Internet access for that device.
Location: Within Wi-Fi coverage, close to your wired network
device.
Wi-Fi Access
Point
The device connects to an existing router via Ethernet cable
and provides wireless Internet access for your network
devices.
Location: Connected to your router via Ethernet cable.
Plug the EW-7476RPC into a power socket.

13
The green power LED will flash while the extender is starting up. The device is ready
when the green power LED displays on.
Use a Wi-Fi device to connect to the SSID renkforceEXT_2.4G_**. The last two **
characters are unique according to your device.
If you are using a computer, please disconnect any Ethernet
cables.
Open a web browser and if you do not automatically arrive at the “Get Started”
screen shown below, enter the URL http://renkforce.setup and click “Get Started” to
begin the setup process.

14
If you cannot access http://renkforce.setup, please make sure
your computer is set to use a dynamic IP address. For more
information please refer to the user manual.
To use a different operating mode, click “Change to a Different Mode”. Or select “Yes,
I need a Range Extender” to continue setup as a Wi-Fi extender.

15
Follow the on-screen instructions for your selected mode to complete setup. You can
configure the product for 2.4 GHz and/or 5GHz Wi-Fi.
For more advanced configurations, use the browser based configuration interface at
http://renkforce.setup (refer to the user manual for more information).
6. Reset the Extender
If you experience problems with your extender or if you want to change the extender to a
different operating mode, you can reset the device back to its factory settings. This resets
all settings back to default.
Press and hold the WPS button for at least 10
seconds and release when the green power
LED is flashing.
Wait for the extender to restart. The extender is
ready for setup when the green power LED
displays on.

16
7. WPS
If your wireless router/access point supports WPS (Wi-Fi Protected Setup) then you can
use this method to setup your wireless extender.
Press the WPS button on your wireless router/access point to activate its WPS.
Please check the instructions for your wireless router/access
point for how long you need to hold down its WPS button.
Within two minutes, press and hold the WPS
button on the wireless extender for two
seconds. The extender’s green WPS LED
should flash to indicate that WPS is in
progress.
The devices will establish a connection. The
extender’s green WPS LED should display on
for 30 seconds to indicate a successful
connection.

Guide d'installation rapide
1. Contenu de l'emballage ........................................................................................................17
2. Prérequis systè me ..................................................................................................................17
3. État des voyants ......................................................................................................................18
4. Commutateur ...........................................................................................................................19
5. Installation ................................................................................................................................20
6. Réinitialiser l'amplificateur ...................................................................................................23
7. WPS ............................................................................................................................................24
