1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe-
triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87
Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem
Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl.
MwSt.)
E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de,
unter der Rubrik „Kontakt“.
Mo. - Fr. 8.00 bis 18.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.-Nr.: 0848 / 80 12 88
Fax-Nr.: 0848 / 80 12 89
E-Mail: [email protected]
Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
2. Lieferumfang
• Klarwasserpumpe
• Gewinde-Verbindungsstück
• Schlauchanschluss
• Bedienungsanleitung

4
3. Symbol-Erklärungen
DasSymbolmitdemBlitzimDreieckwirdverwendet,wennGefahrfürIhreGesundheitbesteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedie-
nungsanleitung hin, die unbedingt zu beachten sind.
Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung ge-
geben werden sollen.
4. Bestimmungsgemäße Verwendung
Die Klarwasserpumpe ist für die private Benutzung z.B. im Hobbygarten bestimmt. Das Produkt ist nicht für
denBetriebvonBewässerungenbzw.BewässerungssystemeninGewerben,Industrieoderöentlichen
Bereichen(z.B.Gartenanlagen)geeignet.
Als Förderflüssigkeit ist nur klares, sauberes Süßwasser zulässig. Die Temperatur der Förderflüssigkeit
darf maximal +35 °C betragen.
Die Klarwasserpumpe dient z.B. zum Umpumpen/Auspumpen von Behältern (Regenwasser-Zisterne), zur
WasserversorgungvondazugeeignetenGerätenimGartenübereinenHausbrunnen(Grundwasser)oder
zum Abpumpen von Wasser z.B. aus einem Schwimmbecken.
Ein externer Schwimmerschalter aktiviert die Klarwasserpumpe automatisch bei steigendem Wasser-
stand. Der Schwimmerschalter kann jedoch bei Nichtgebrauch auch seitlich an der Klarwasserpumpe
befestigt werden.
Diese Bedienungsanleitung muss an jede Person weitergegeben werden, die die Klarwasserpumpe be-
nutzt. Die Klarwasserpumpe darf erst dann verwendet werden, wenn diese Bedienungsanleitung durchge-
lesen und verstanden wurde. Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungs-
anleitung sind unbedingt zu beachten.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus
istdiesmitGefahren,wiez.B.Kurzschluss,Brand,elektrischerSchlagetc.,verbunden.DasgesamtePro-
dukt darf nicht geändert bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbe-
halten.

5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie!
a) Allgemein
 • AusSicherheits-undZulassungsgründen(CE)istdaseigenmächtigeUmbauenund/oderVer-
änderndesProduktsnichtgestattet.AußerdemerlischtdadurchdieGewährleistung/Garan-
tie!
 • DasProduktistkeinSpielzeug.KinderkönnendieGefahren,dieimUmgangmitelektrischen
Gerätenbestehen,nichteinschätzen.
 • DasProduktentsprichtderSchutzartIPx8.
 • DasProduktistinSchutzklasseIaufgebaut.AlsSpannungsquelledarfnureineordnungsge-
mäßeSchutzkontakt-NetzsteckdosedesöentlichenVersorgungsnetzesverwendetwerden
(Betriebsspannung der Klarwasserpumpe siehe Kapitel „Technische Daten“).
 • LassenSiedasVerpackungsmaterialnichtachtlosliegen,dieseskönntefürKinderzueinem
gefährlichen Spielzeug werden.
 • GehenSievorsichtigmitdemProduktum,durchStöße,SchlägeoderdemFallausbereits
geringer Höhe wird es beschädigt.
b) Aufstellort, Anschluss
 • Montieren bzw. betreiben Sie das Produkt so, dass es nicht von Kindern erreicht werden
kann.
 • DerEinsatzdesProduktsinoderinderNähevonGartenteichen,Brunnen,Schwimmbecken,
Springbrunnen o.ä. ist nur zulässig, wenn das Produkt über einen Fehlerstromschutzschalter
(FI-Schutzschalter) mit einem Nennfehlerstrom von <=30 mA betrieben wird.
  WennsichPersonenineinemSchwimmbecken,SchwimmteichoderGartenteichbenden,so
darf das Produkt darin nicht betrieben werden.
  InÖsterreichdarfdasProduktinoderinderNähevonSchwimmbeckenundGartenteichen
nur dann betrieben werden, wenn zusätzlich zum Fehlerstromschutzschalter ein geeigneter
ÖVE-geprüfter Sicherheits-Trenntransformator vorgeschaltet wird.
 • AmBetriebsortdürfenkeineUmgebungstemperaturenumbzw.unterdemGefrierpunkt(<0°C)
auftreten. Dabei gefriert das Wasser in der Klarwasserpumpe; das höhere Volumen von Eis
zerstört die Klarwasserpumpe. Lagern Sie das Produkt im Winter trocken und frostfrei ein.
 • FallsSieeineVerlängerungsleitungverwendenoderwenndieVerlegungvonKabelnbiszur
Klarwasserpumpe erforderlich ist, so dürfen diese keinen geringeren Querschnitt haben als
die Klarwasserpumpe selbst. Verwenden Sie ausschließlich Verlängerungsleitungen mit
Schutzkontakt, die für den Betrieb im Außenbereich geeignet sind.

6
 • SchützenSie dasNetzkabel derKlarwasserpumpe vorKälte/Hitze, Öl/Benzinundscharfen
Kanten;tretenSienichtaufdasNetzkabel,befahrenSieesnicht(z.B.Gartenkarre,Fahrrad,
Auto).KnickenSiedasNetzkabelniemals,stellenSiekeineGegenständedaraufab.
 • AchtenSiedarauf,dasssichelektrischeSteckverbindungenimüberutungssicherenBereich
befinden, andernfalls besteht Lebensgefahr durch einen elektrischen Schlag! Verwenden Sie
ggf. geeignete Schutzgehäuse für die Steckverbindungen.
 • SchützenSie denNetzsteckervor Nässe!FassenSie denNetzsteckerniemals mitnassen
Händen an! Es besteht Lebensgefahr durch einen elektrischen Schlag!
 • DasNetzkabelbzw.derNetzsteckerdarfnichtabgeschnittenwerden.
c) Betrieb
 • DasProduktdarfnichtvonKindernoderJugendlichenbetriebenwerden.GleichesgiltfürPer-
sonen, die nicht mit dieser Bedienungsanleitung vertraut sind. Personen mit eingeschränkten
körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von ei-
ner für sie verantwortlichen Person beaufsichtigt und unterwiesen werden.
 • AlsFörderüssigkeitistnurklares,sauberesSüßwassermiteinerTemperaturvonmaximal
35 °C zulässig.
 • DieFörderüssigkeitmusssaubersein.DurchdieBauartderKlarwasserpumpesindVerunrei-
nigungen nur bis zu einer Korngröße von 5 mm zulässig.
 • DasProduktistnichtgeeignetzurFörderungvonTrinkwasser.
 • DasProduktistnichtgeeignetzurFörderungvonkorrosiven/ätzenden,brennbarenoderex-
plosiven Flüssigkeiten (z.B. Benzin, Heizöl, Nitroverdünnung), Fetten, Ölen, Salzwasser oder
Abwasser aus Toilettenanlagen.
 • DieNetzsteckdose,anderdieKlarwasserpumpeangeschlossenwird,mussleichtzugänglich
sein. Das Netzkabel muss von der Netzsteckdose weg nach unten zeigen, damit am Kabel
zurücklaufendes Wasser nicht in die Netzsteckdose eindringen kann.
 • WenndieKlarwasserpumpez.B.ineinemBrunnenschachtbetriebenwerdensoll,soisteine
geeignete Befestigung erforderlich, z.B. ein Seil. Das Seil muss aus Sicherheitsgründen min-
destensdas3facheGewichtderKlarwasserpumpehaltenkönnen.BefestigenSiedieKlarwas-
serpumpe niemals über das Netzkabel der Klarwasserpumpe, verwenden Sie das Netzkabel
auch niemals zum Tragen, Festhalten oder Eintauchen der Klarwasserpumpe!
 • DasProduktistnichtgeschütztgegenTrockenlauf.
 •DasProduktdarfnichtunbeaufsichtigtbetriebenwerden.
 • DasProduktdarfnichtimDauerbetriebarbeiten.
 • ImFördermediumdürfensichwährenddesBetriebskeinePersonenaufhalten.
 • DasProduktdarfnichtinoderinderNähevonexplosivenFlüssigkeitenoderGasenbenutzt
werden, es besteht Explosionsgefahr!
 • Folgeschäden,diedurcheineFehlfunktionoderStörunganderKlarwasserpumpeauftreten
können, müssen durch geeignete Maßnahmen verhindert werden (z.B. Wasserstandsmelder,
Sensoren, Alarmgeräte, Reservepumpe o.ä.).

7
 • BetreibenSiedasProduktnuringemäßigtemKlima,nichtintropischemKlima.
 • SperrenSiedieAuslassseitederKlarwasserpumpenichtab,wennsieinBetriebist.
Verwenden Sie z.B. einen entsprechenden Druckschalter, der die Stromversorgung der Klar-
wasserpumpe rechtzeitig abschaltet.
Die Klarwasserpumpe darf höchstens 5 Minuten gegen die geschlossene Druckseite arbeiten,
um Beschädigungen zu vermeiden. Bereits während der 5 Minuten heizt sich das in der Klar-
wasserpumpevorhandeneWasserauf.WirddieDruckseitegeönet,sotrittheißesWasser
aus, Verbrühungs-/Verletzungsgefahr!
 • StellenSiedasProduktmitdenAnsaugönungennichtdirektinschlammigen,sandigenoder
steinigenBodenz.B.einesGartenteichs.VerwendenSiebeispielsweiseeineSteinplatteals
Unterlage.AndernfallskönntendieAnsaugönungenbereitsnachkurzerZeitganzoderteil-
weise blockiert werden!
  AußerdemführenSand,SteinchenoderandereharteGegenständeinderFörderüssigkeitzu
erhöhtem Verschleiß und zu einer Leistungsverringerung der Klarwasserpumpe.
 • ÜberprüfenSiedasgesamteProduktvorjederInbetriebnahmeaufBeschädigungen,z.B.des
GehäusesunddesNetzkabels/Netzsteckers.
Falls Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genommen wer-
den.
Falls das Produkt bereits mit der Netzspannung verbunden ist, so schalten Sie die zugehörige
Netzsteckdose zuerst allpolig ab, indem Sie den Sicherungsautomat abschalten bzw. die Si-
cherung herausdrehen und anschließend den zugehörigen FI-Schutzschalter abschalten.
Ziehen Sie erst jetzt den Netzstecker der Klarwasserpumpe aus der Netzsteckdose. Das Pro-
dukt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
Führen Sie Reparaturen niemals selbst aus, überlassen Sie diese einem Fachmann!
 • Wennanzunehmenist,dasseingefahrloserBetriebnichtmehrmöglichist,soistdieKlarwas-
serpumpe außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern, ziehen Sie
den Netzstecker aus der Netzsteckdose. Es ist anzunehmen, das ein gefahrloser Betrieb nicht
mehr möglich ist, wenn:
- die Klarwasserpumpe oder die Anschlussleitungen sichtbare Beschädigungen aufweisen
- die Klarwasserpumpe nicht mehr arbeitet
- die Klarwasserpumpe unter ungünstigen Verhältnissen transportiert oder gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind.
 • ZiehenSieimmerdenNetzsteckerausderNetzsteckdose,wennSiedasProduktnichtmehr
benutzen, wenn Störungen behoben werden sollen oder wenn eine Reinigung bzw. Wartung
durchgeführt werden soll.
 • ZiehenSiedenNetzsteckerniemalsamKabelausderSteckdose.ZiehenSiedenNetzstecker
immerandenseitlichenGriächenausderNetzsteckdose.
Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an, Lebensgefahr durch
elektrischen Schlag!
 • TransportierenSiedasProduktnuramTragegri,jedochniemalsamNetzkabel.

8
 • WenndasProduktvoneinemkaltenineinenwarmenRaumgebrachtwird(z.B.beiTransport),
kann Kondenswasser entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen
Schlag!
Lassen Sie deshalb das Produkt zuerst auf die Raum-/Umgebungstemperatur kommen, bevor
Sie es verwenden bzw. mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dau-
ern.

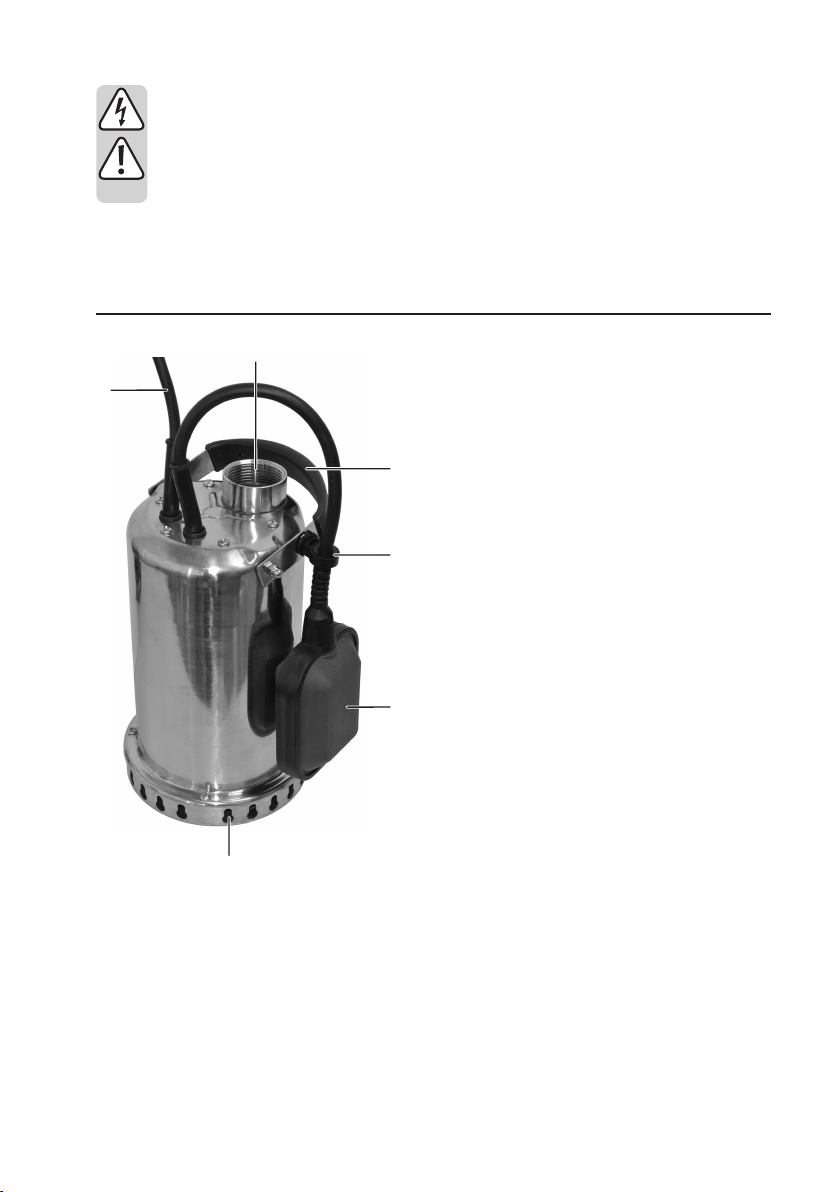

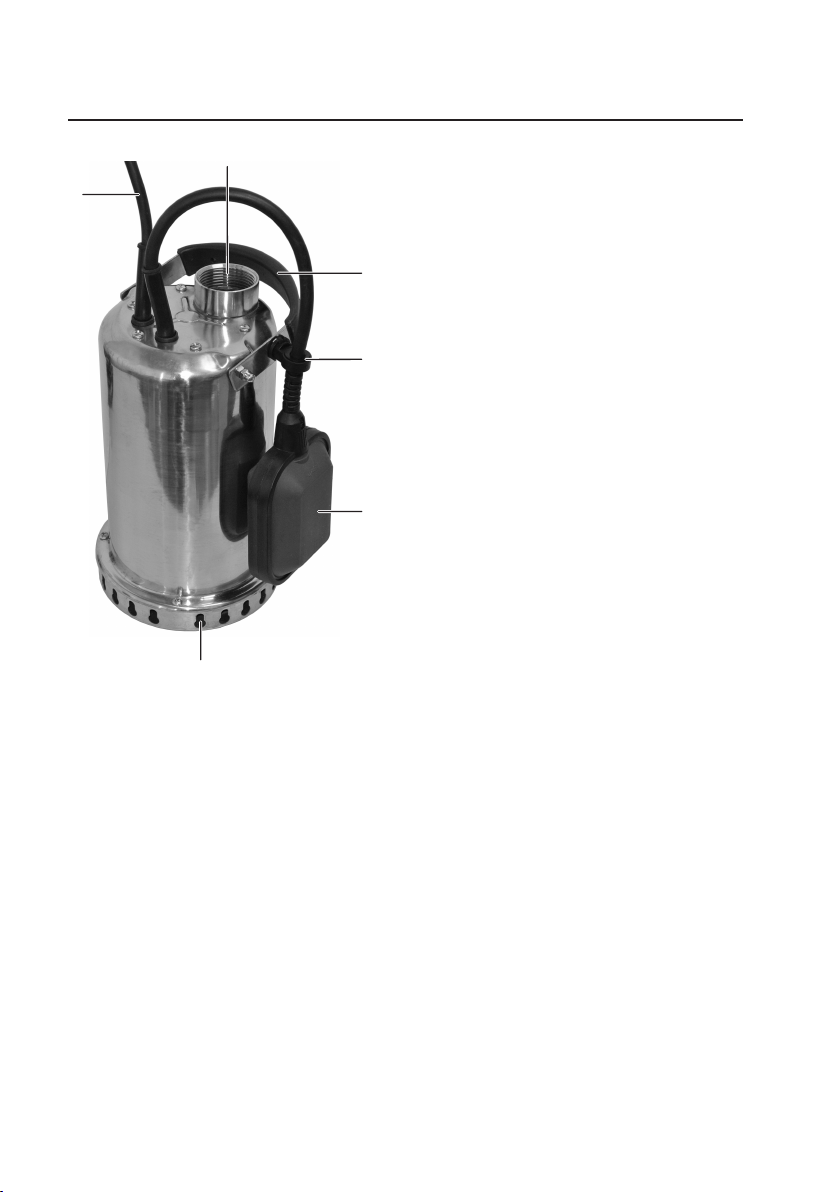

6. Bedienelemente
1 Netzkabel mit IP44-Schutzkontakt-Netzstecker
2 Auslassönung
3 Tragegri(auchgeeignetzurBefestigungeinesSeilszumEintauchenderKlarwasserpumpe)
4 Kabelhalterung für das Kabel des Schwimmerschalters
5 Schwimmerschalter
6 Ansaugönungen
1
2
6
3
4
5

9
7. Platzierung der Klarwasserpumpe
• BefestigenSieamTragegrieinausreichendstarkes,wasserfestesSeil,umdieKlarwasserpumpez.B.
in den Brunnen abzusenken.
Die Klarwasserpumpe darf niemals über das Netzkabel oder den Schwimmerschalter gehalten
oder befestigt werden! Dabei kann das Netzkabel beschädigt werden, es besteht Lebensgefahr
durch einen elektrischen Schlag! Die Klarwasserpumpe darf auch nicht über den Schlauch be-
festigt werden.
Fixieren Sie das Seil an einer geeigneten Halterung.
 StellenSiedieKlarwasserpumpenichtmitderAnsaugönunginSchmutz,SchlammoderBlät-
terreste z.B. in einer Regentonne, da die Klarwasserpumpe hierbei verstopft wird. Wir empfeh-
len,dasseinMindestabstandvon30cmüberGrundeingehaltenwird,
• UmdenvonIhnenverwendetenSchlauchmitderKlarwasserpumpezuverbinden,könnenSiedasmit-
gelieferte Verbindungsstück und den Schlauchanschluss nutzen.
• AnderSeitedesTragegriesbendetsicheineKabelhalterung.DiesedientzurFixierungdesKabels
zum Schwimmerschalter.
 Jenachdem,anwelcherPositiondasKabeldesSchwimmerschaltersxiertwird,ergibtsichspäterdie
entsprechende Einschalt- bzw. Ausschalt-Wasserhöhe.
Stellen Sie die für Ihren Anwendungsort richtige Kabellänge ein, so dass der Schwimmerschalter die
Klarwasserpumpe wie gewünscht ein- bzw. ausschaltet.
8. Inbetriebnahme
• NachdemSiedieKlarwasserpumpeaneinemSeilindenBrunneno.ä.abgesenktunddasSeilentspre-
chend befestigt haben, stecken Sie den Netzstecker in eine ordnungsgemäße Schutzkontakt-Netzsteck-
dose. Für den Betrieb im Außenbereich muss es sich um eine IP44-Steckdose handeln.
Der Netzstecker darf nur dann in die Netzsteckdose gesteckt werden, wenn er trocken ist. An-
dernfalls besteht Lebensgefahr durch einen elektrischen Schlag!
• WennderSchwimmerschalterrichtigpositioniertist,schaltetdieKlarwasserpumpeeinundbeginnt,
WasseranzusaugenundüberdieAustrittsönungzufördern.
 WirdkeinWassergefördert,bendetsichnochLuftinderKlarwasserpumpeundimSchlauch.Ggf.kön-
nen Sie den Ansaugvorgang beschleunigen, wenn Sie entweder Wasser in die Klarwasserpumpe bzw.
den Schlauch einfüllen oder die Klarwasserpumpe etwas hin und her bewegen.
• DieKlarwasserpumpeschaltetsichautomatischab,wennderSchwimmerschalternachuntensinkt.
Die Klarwasserpumpe kann auch manuell betrieben werden, indem der Schwimmerschalter
entsprechend an der Kabelhalterung der Klarwasserpumpe fixiert wird oder indem er an einer
höheren Position platziert wird.
Die Klarwasserpumpe darf hier aber nicht unbeaufsichtigt betrieben werden, da die Klarwasser-
pumpe bei fehlendem Wasser nicht abschaltet und dadurch beschädigt wird.

10
9. Außerbetriebnahme
Soll die Klarwasserpumpe vom Schlauch getrennt werden (z.B. für eine Reinigung, eine Wartung oder beim
Einlagern im Winter), so gehen Sie wie folgt vor:
• TrennenSiedieKlarwasserpumpevonderStromversorgung,ziehenSiedenNetzsteckerausderNetz-
steckdose.
• ZiehenSiedieKlarwasserpumpeamBefestigungsseilbzw.amTragegriausdemWasser.
Die Klarwasserpumpe darf niemals über das Netzkabel, den Schwimmerschalter oder den
Schlauch herausgezogen werden! Dabei kann das Netzkabel beschädigt werden, es besteht
Lebensgefahr durch einen elektrischen Schlag!
• TrennenSiedenSchlauchvonderKlarwasserpumpe.
• LassenSieRestwasserausderKlarwasserpumpeherauslaufen,indemSiesieschräghaltenoderauf
den Kopf stellen.
• TrocknenSiedieKlarwasserpumpeunddasNetzkabelab.WickelnSiedanndasNetzkabelauf.
• ÜberwinternSiedieKlarwasserpumpeineinemfrostsicherenundtrockenenRaum.
Denken Sie auch daran, die im Außenbereich verlegten Schläuche zu entleeren, um Frostschä-
denzuvermeiden;önenSieevtl.angebrachteWasserhähne.
• Tragenbzw.transportierenSiedieKlarwasserpumpeausschließlichamTragegri.HaltenSiesienie-
mals über den Schlauch, den Schwimmerschalter oder gar über das Netzkabel fest.
• NachdemBetriebbzw.demEntleerenverbleibtggf.einegeringeRestmengeWasserinderKlarwas-
serpumpe. Bei Einlagerung oder Transport in einem Fahrzeug ist deshalb eine geeignete Unterlage zu
verwenden.
10. Wartung und Reinigung
EssindkeinefürSiezuwartendenTeileinderKlarwasserpumpeenthalten,önenoderzerlegenSiesie
deshalbniemals.EineWartungoderReparaturundeindamitverbundenesÖnenderKlarwasserpumpe
darf nur von einem Fachmann oder einer Fachwerkstatt durchgeführt werden.
Vor einer Reinigung ist die Klarwasserpumpe von der Netzspannung zu trennen, ziehen Sie den Netzste-
cker aus der Netzsteckdose.
Zur Reinigung der Außenseite der Klarwasserpumpe genügt ein sauberes, weiches Tuch. Spülen Sie die
Außenseite ggf. mit klarem Wasser ab.
Evtl.VerschmutzungenderAnsaugönungenkönnenunterießendemWasser(z.B.Gartenschlauch)ent-
fernt werden. Das Innere der Klarwasserpumpe kann ebenfalls mit fließendem Wasser ausgespült werden,
indem der Schlauch und ein evtl. vorhandenes Anschlussstück entfernt wird.
Trocknen Sie die Klarwasserpumpe und das Netzkabel ab, bevor Sie sie aufbewahren.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere
chemischeLösungen,dadadurchdasGehäuseangegrienodergardieFunktionbeeinträchtigt
werden kann.

11
11. Beseitigung von Störungen
Mit der Klarwasserpumpe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut
wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Beachten Sie des-
halb folgende Informationen, wie Sie mögliche Störungen beheben können.
Klarwasserpumpe saugt nicht an
• ÖnenSieeinenevtl.vorhandenenAbsperrhahnaufderDruckseite,dadieLuftimSchlauchbzw.inder
Pumpe nicht entweichen kann. Bewegen Sie die Pumpe etwas hin und her. Füllen Sie ggf. Wasser in die
Klarwasserpumpe bzw. den Schlauch ein. Ziehen Sie den Netzstecker kurz aus der Netzsteckdose und
stecken Sie ihn wieder ein.
• ReinigenSiedieAnsaugönungen(vorherKlarwasserpumpevonderNetzspannungtrennen!).
• DieWasserhöheistzugering,eswirdnurLuftangesaugt.
Klarwasserpumpe läuft nicht an bzw. bleibt bei Betrieb stehen
• KontrollierenSiedieStromversorgungbzw.dieStromkreissicherungunddenFI-Schutzschalter.Hatder
FI-Schutzschalter ausgelöst, sollten Sie die Klarwasserpumpe von der Netzspannung trennen und auf
Beschädigungen prüfen (z.B. Netzkabel).
• DasPumpenradimInnerenderKlarwasserpumpeistdurchSchmutzblockiert.TrennenSiedieKlarwas-
serpumpe von der Netzspannung, entfernen Sie den Schlauch und spülen Sie das Innere der Klarwas-
serpumpe mit Wasser aus.
• DerSchwimmerschalteristnichtrichtigpositioniert.
• DerÜbertemperaturschutzhatausgelöst.TrennenSiedieKlarwasserpumpevonderNetzspannungund
lassen Sie die Klarwasserpumpe abkühlen (mindestens 30 Minuten). Beseitigen Sie die Ursache für die
Auslösung (z.B. Wassertemperatur zu hoch, Trockenlauf zu lang o.ä.).
Fördermenge wird geringer bzw. ist zu gering
• KontrollierenSiedieAnsaugönungenaufVerschmutzungen.
• DieKlarwasserpumpesaugtLuftan,dasichdieAnsaugönungennichtmehrkomplettunterWasser
befinden.
• PrüfenSiedieBefestigungdesSchlauchsanderKlarwasserpumpe.
• PrüfenSiedenSchlauchaufUndichtigkeitenoderKnicke.
• DieFördermengenimmtprinzipbedingtab,jegrößerdieFörderhöheist.
• DerSchlauchdurchmesseristzugering.
Schwimmerschalter löst nicht aus bzw. schaltet nicht ab
• DerSchwimmerschalteristnichtrichtigpositioniert.
•BefestigenSiedasKabelzumSchwimmerschalterseitlichanderKabelhalterung,sodassderSchwim-
merschalter bei Erreichen eines niedrigen Wasserstands in z.B. einer Zisterne richtig abschaltet.

12
12. Entsorgung
Elektronische und elektrische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das unbrauchbar gewordene Produkt gemäß den geltenden gesetzlichen Bestim-
mungen.
13. Technische Daten
Betriebsspannung........................................230 V/AC, 50 Hz
Schutzklasse.................................................I
Schutzart .......................................................IPx8
Nennleistung (P1).........................................750 W
Ausgangsleistung (P2) ................................550 W
Selbstansaugend .........................................nein
Übertemperaturschutz................................ja
Trockenlaufschutz........................................nein
Anschlusskabel............................................H05RN-F, 3 x 1 mm², Länge ca. 10 m
Eintauchtiefe.................................................max. 7 m
Förderhöhe....................................................max. 7,5 m
Fördermenge.................................................max. 11000 l/h (abhängig von der Förderhöhe)
Fördermittel...................................................Klares, sauberes Süßwasser
Korngröße/Schmutz.....................................max. 5 mm
Fördermitteltemperatur...............................max. +35 °C
Anschlussgewinde ......................................39mm(11/4“)IG
Abmessungen (Ø x H)..................................147 x 305 mm
Gewicht..........................................................ca. 5,35 kg (incl. Kabel)

13
Table of Contents
Page
1. Introduction..........................................................................................................................................................14
2. Scope of Delivery................................................................................................................................................14
3. Explanation of Symbols......................................................................................................................................15
4. Intended Use........................................................................................................................................................15
5. Safety Information ..............................................................................................................................................16
a) General Information.....................................................................................................................................16
b) Site of setup, connection ............................................................................................................................16
c) Operation .......................................................................................................................................................17
6. Control Elements.................................................................................................................................................19
7. Placement of the Clear Water Pump...............................................................................................................20
8. Commissioning ....................................................................................................................................................20
9. Decommissioning................................................................................................................................................21
10. Maintenance and Cleaning...............................................................................................................................21
11. Troubleshooting...................................................................................................................................................22
12. Disposal................................................................................................................................................................23
13. Technical Data.....................................................................................................................................................23
(

14
1. Introduction
Dear Customer,
thank you for purchasing this product.
This product complies with the statutory national and European requirements.
To maintain this status and to ensure safe operation, you as the user must observe these operating inst-
ructions!
These operating instructions are part of this product. They contain important notes on commis-
sioning and handling. Also consider this if you pass on the product to any third party. Therefore,
retain these operating instructions for reference.
All company names and product names are trademarks of their respective owners. All rights reserved.
If there are any technical questions, contact:
Germany: Tel. no.: +49 9604 / 40 88 80
Fax. no.: +49 9604 / 40 88 48
E-mail: [email protected]
Mon. to Thur. 8.00am to 4.30pm, Fri. 8.00am to 2.00pm
2. Scope of Delivery
• Clearwaterpump
• Threadconnectionpiece
• Hoseconnection
• Operatinginstructions

15
3. Explanation of Symbols
The symbol with a lightning bolt in a triangle is used where there is a health hazard, e.g. from
electric shock.
An exclamation mark in a triangle indicates important notes in these operating instructions that
must be strictly observed.
The „arrow“ symbol indicates that special advice and notes on operation are provided here.
4. Intended Use
The clear water pump is intended for private use, e.g. in a hobby garden. The product is not intended for
operation of irrigation or irrigation systems in commerce, industry or public areas (e.g. garden facilities).
Only clear, clean fresh water is admissible as conveyed liquid. The conveyed liquid must not be hotter than
+35 °C.
The clear water pump is used, e.g., recirculate/drain containers (rain water cistern), water supply of sui-
table devices in the garden via a house well (ground water) or pumping o water, e.g. from a swimming
pool.
A, external float switch activates the clear water pump automatically when the water level rises. The float
switch can, however, be attached to the clear water pump side if not in use.
These operating instructions must be passed on to any person who uses the clear water pump. The clear
water pump must only be used if these operating instructions have been read and understood. The safety
notes and all other information in these operating instructions always have to be observed.
Any use other than that described above can damage the product and may involve additional risks such as
short circuit, fire, electric shock, etc. No part of this product must be modified or converted!
This product complies with the statutory national and European requirements. All company names and
product names are trademarks of their respective owners. All rights reserved.

16
5. Safety Information
The guarantee/warranty will expire if damage is incurred resulting from non-compliance with
these operating instructions. We do not assume any liability for consequential damage!
Nor do we assume any liability for damage to property or personal injury caused by improper
use or failure to observe the safety information. The warranty/guarantee will expire in such
cases!
a) General Information
 • Forsafetyandlicensing(CE)reasons,unauthorisedconversionand/ormodicationstothe
product are not permitted. Furthermore, this will render the guarantee/warranty void!
 • Theproductisnotatoy.Childrencannotjudgethedangersinvolvedwhenhandlingelectrical
devices.
 • TheproductcorrespondstoprotectiontypeIPx8.
 • The product is designed according to protection class I. Only a proper protective contact
mains socket of the public mains must be used as a voltage source (for the operating voltage
of the clear water pump, see chapter „Technical Data“).
 • Donotleavethepackagingmateriallyingaroundcarelesslyasitcanbecomeadangeroustoy
for children.
 • Handletheproductwithcare.Itcanbedamagedbyimpact,blowsorwhendroppedevenfrom
a low height.
b) Site of Setup, Connection
 • Installoroperatetheproductinawaythatitisoutofreachofchildren.
 • Usingtheproductinorclosetogardenponds,wells,swimmingpools,fountains,etc.isonly
permissible if the product is operated by a leakage current protection switch (FI-protection
switch) with a nominal error current of <=30 mA).
If persons are present in a pool, swimming pond or garden pond, the product must not be ope-
rated in it.
In Austria, the product must only be installed and operated in or close to swimming pools and
garden ponds if a suitable ÖVE-tested safety separating transformer is switched in front of it in
addition to the leakage current protection switch.
 • Theremustnotbeanyambiencetemperaturesaroundorbelowfreezing(<0°C)attheopera-
ting site. The water in the clear water pump would freeze and the higher volume of ice destroys
the clear water pump. Store the product dry and protected from frost in winter.
 • Ifyouareusinganextensioncordorifplacementofcablestotheclearwaterpumpisrequi-
red, these cables must not have a cross section of less than the clear water pump‘s. Only use
extension lines with protective ground that are suitable for outdoor use.
 • Protectthemainslineoftheclearwaterpumpagainstcold/heat,oil/gasolineandsharpedges;
do not step on the mains line, do not drive on it (e.g. wheelbarrow, bicycle, car). Do not bend
themainslineanddonotplaceanyobjectsonit.

17
 • Ensurethatelectricalplugconnectionsareinooding-safeareas;otherwise,thereisadanger
to life from electric shock! If required, use suitable protective housings for the plug connec-
tions.
 • Protectthemainsplugfromwetness!Nevertouchthemainsplugwithwethands!Thereis
danger to life from electric shock!
 • Themainscableormainsplugmustnotbecuto.
c) Operation
 • Theproductmustnotbeoperatedbychildrenorteens.Thisalsoappliesregardingpersons
who are not familiar with these operating instructions. Persons with limited physical or mental
capacities must only use the product if supervised and instructed by a person responsible for
them.
 • Onlyclear,cleanfreshwaterwithatemperatureofnomorethan35°Cmustbeconveyed.
 • Theconveyedliquidmustbeclean.Thebuildoftheclearwaterpumppermitscontamination
only up to a grain size of 5 mm.
 • Theproductisnotsuitableforconveyingpotablewater.
 • Theproductisnot suitableforconveying corrosive/caustic,ammableorexplosive liquids
(e.g. gasoline, fuel oil, nitro diluent), grease, oils, salt water or sewage from toilets.
 • Themainssockettowhichtheclearwaterpumpisconnectedmustbeeasilyaccessible.The
mains cable must point downwards from the mains socket so that the water running back at
the cable cannot enter the mains socket.
 • Iftheclearwaterpumpistobeoperated,e.g.,inawell,itmustbesuitablyattached,e.g.with
a rope. The rope must be able to hold at least 3 times the weight of the clear water pump for
reasonsofsafety.Neverattachtheclearwaterpumpviaitsmainscable;alsoneverusethe
mains cable to carry, hold or submerse the clear water pump!
 • Theproductisnotprotectedagainstrunningdry.
 •Theproductmustnotbeoperatedunsupervised.
 • Theproductmustnotworkinpermanentoperation.
 • Nopersonsmustbepresentintheconveyedmediumduringoperation.
 • Theproductmustnotbeoperatedinorclosetoexplosiveliquidsorgases;thereisadangerof
explosion!
 • Consequentialdamagecausedbymalfunctionorinterferenceattheclearwaterpumpmust
be prevented by suitable measures (e.g. water level indicator, sensors, alarm devices, backup
pump, etc.).
 • Theproductisonlysuitableforuseintemperate,nottropical,climates.
 • Donotshutotheoutletsideoftheclearwaterpumpwhenitisinoperation.
Use, e.g., a corresponding pressure switch to switch o power supply to the clear water pump
in time.

18
The clear water pump pressure must not work against the closed pressure side for more than
5 minutes to prevent damage. The water present in the clear water pump will heat up even
duringthese5minutes.Whenthepressuresideisopened,hotwaterwillescape;dangerof
scalding/injury!
 • Donotputtheproductwiththeintakeopeningsdirectlyintosludgy,sandyorstonyground,
e.g. at the bottom of a garden pond. Use, e.g., a stone plate as a basis. Otherwise, the intake
openings may be fully or partially blocked even after a short time!
  Sand,smallstonesorotherhardobjectsintheconveyedliquidwillotherwiseleadtoincreased
wear and reduction of performance of the clear water pump.
 • Checktheentireproductfordamagebeforeanycommissioning,e.g.damagetothecasingand
mains cable/plug.
If you find any damage, the product must not be used.
If the product is already connected to the mains voltage, first switch o all contacts of the
associatedmainssocketbydeactivatingthecircuitbreakerorturningoutfuse;thenswitcho
the associated FI protection switch.
Only now unplug the clear water pump mains plug from the mains socket. Do not operate the
product anymore afterwards, but take it to a specialist workshop.
Never perform any repairs on your own. Always leave them to a specialist!
 • Ifyouhavereasontobelievethattheclearwaterpumpcannolongerbeoperatedsafely,
disconnectitimmediatelyandmakesureitisnotunintentionallyoperated;pullthemainsplug
from the socket. It can be assumed that safe operation is no longer possible if:
- the clear water pump or connection lines show visible damage
- the clear water pump no longer works
- the clear water pump has been transported or stored under dicult circumstances
  - ifitwassubjectedtoheavystressduringtransport.
 • Alwaysdisconnectthemainsplugfromthemainssocketwhenyouarenolongerusingthe
product, for troubleshooting or for cleaning/maintenance.
 • Neverpullthemainsplugfromthemainssocketbypullingthecable.Alwayspullthemains
plug from the mains socket by the lateral grip areas.
  Nevertouchthemainsplugwithwetordamphands;dangertolifefromelectricshock!
 • Onlytransporttheproductatthecarryhandlebutneveratthemainscable.
 • Iftheproductisbroughtfromacoldintoawarmroom(e.g.intransport),itispossiblethat
condensation develops. This causes danger to life from electric shock!
Therefore, you should allow the product to warm up to room/ambience temperature before
using it or connecting it to the mains voltage. This may take several hours.

19
6. Control Elements
1 Mains cable with IP44 protective contact mains plug
2 Outlet opening
3 Carry handle (also suitable for attaching a rope for submersion of the clear water pump)
4 Cable holder for the cable of the float switch
5 Float switch
6 Intake openings
1
2
6
3
4
5

20
7. Placement of the Clear Water Pump
• Attachasucientlystrong,water-tightropetothecarryhandletolowertheclearwaterpump,e.g.into
a well.
The clear water pump must never be held or attached by the mains cable or the float switch! This
maydamagethemainscable;thereisdangertolifefromelectricshock!Theclearwaterpump
also must not be attached via the hose.
Fasten the rope to a suitable holder.
Never put the clear water pump with the intake opening into dirt, sludge or leaf residue, e.g. in a
rain barrel, because this will clog the clear water pump. We recommend complying with a mini-
mum distance of 30 cm above ground.
• Toconnectthehoseusedbyyoutotheclearwaterpump,youmayusetheenclosedconnectionpiece
and the hose connection.
• Thereisa cableholder onthesideof thecarrying handle.It servestofastenthe cableto theoat
switch.
The activation/deactivation water level will later result from the position in which the float switch cable
is attached.
Set the cable length that fits your site of use so that the float switch will switch the clear water pump on
and o as desired.
8. Commissioning
• Afterloweringtheclearwaterpumpintothewell,etc.byaropeandfasteningtheropeaccordingly,
plug the mains plug into a properly installed protective ground mains socket. This must be an IP44 mains
socket for operation in the outdoor area.
The mains plug must only be plugged into the mains socket when dry. There is danger to life from
electric shock otherwise!
• Whentheoatswitchisplacedcorrectly,theclearwaterpumpwillswitchonandstarttakinginwater
and transporting it through the exit opening.
If no water is conveyed, there is still air in the clear water pump and the hose. You may be able to acce-
lerate the intake process if you fill water into the clear water pump or the hose, or if you move the clear
water pump slightly back and forth.
• Theclearwaterpumpswitchesoautomaticallyiftheoatswitchdrops.
The clear water pump can also be operated manually by fastening the float switch to the clear
water pump by the cable holder accordingly or placing it higher.
The clear water pump pressure pump must not be operated unsupervised then, because the
clear water pump will not switch o if there is no water, which would damage the pump.
