Renkforce 1526585 User manual

Bedienungsanleitung
Schmutzwasserpumpe 400 W
Best.-Nr. 1526585 Seite 2 - 12
Operating Instructions
Dirt Water Pump 400 W
Item No. 1526585 Page 13 - 23
Notice d’emploi
Pompe à eau usée 400 W
N° de commande 1526585 Page 24 - 34
Gebruiksaanwijzing
Afvalwaterpomp 400 W
Bestelnr. 1526585 Pagina 35 - 45

2
Inhaltsverzeichnis
Seite
1. Einführung ...........................................................................................................................................................3
2. Symbol-Erklärung ................................................................................................................................................3
3. Bestimmungsgemäße Verwendung.....................................................................................................................4
4. Lieferumfang........................................................................................................................................................4
5. Sicherheitshinweise.............................................................................................................................................5
a) Allgemein.......................................................................................................................................................5
b) Aufstellort, Anschluss ....................................................................................................................................5
c) Betrieb ...........................................................................................................................................................6
6. Bedienelemente...................................................................................................................................................8
7. Platzierung der Schmutzwasserpumpe ...............................................................................................................9
8. Inbetriebnahme....................................................................................................................................................9
9. Außerbetriebnahme...........................................................................................................................................10
10. Wartung und Reinigung.....................................................................................................................................10
11. Beseitigung von Störungen................................................................................................................................ 11
12. Entsorgung ........................................................................................................................................................12
13. Technische Daten ..............................................................................................................................................12

3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch
einen elektrischen Schlag.
Das Symbol mit demAusrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung
hin, die unbedingt zu beachten sind.
 DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden
sollen.

4
3. Bestimmungsgemäße Verwendung
Die Schmutzwasserpumpe ist für die private Benutzung z.B. im Hobbygarten bestimmt. Das Produkt ist nicht für den
Betrieb von Bewässerungen bzw. Bewässerungssystemen in Gewerben, Industrie oder öffentlichen Bereichen (z.B.
Gartenanlagen) geeignet.
AlsFörderüssigkeitistsauberesundverschmutztesSüßwasserzulässig(Korngrößebis35mm).DieTemperaturder
Förderüssigkeitdarfmaximal+35°Cbetragen.
Die Schmutzwasserpumpe dient z.B. zum Umpumpen/Auspumpen von Behältern (Regenwasser-Zisterne), zur Was-
serversorgung von dazu geeigneten Geräten im Garten über einen Hausbrunnen (Grundwasser) oder zum Abpum-
pen von Wasser z.B. aus einem Schwimmbecken. Die Schmutzwasserpumpe ist auch geeignet zum Entwässern bei
Überschwemmungen oder zur zeitlich begrenzten Wasserumwälzung von Teichen.
Ein intern eingebauter Schwimmer aktiviert die Schmutzwasserpumpe automatisch bei steigendem Wasserstand. Der
Schwimmer kann jedoch über einen mechanischen Schieber deaktiviert werden, so dass sich die Schmutzwasser-
pumpe manuell betreiben lässt.
Diese Bedienungsanleitung muss an jede Person weitergegeben werden, die die Schmutzwasserpumpe benutzt. Die
Schmutzwasserpumpe darf erst dann verwendet werden, wenn diese Bedienungsanleitung durchgelesen und ver-
standen wurde. Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt
zu beachten.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Produkt darf nicht
geändert bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen
und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
4. Lieferumfang
• Schmutzwasserpumpe
• L-förmiges Rohrstück
• Schlauchanschluss
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungenaufderWebseite.

5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die
Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
die Gewährleistung/Garantie!
a) Allgemein
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Pro-
dukts nicht gestattet. Außerdem erlischt dadurch die Gewährleistung/Garantie!
• Das Produkt ist kein Spielzeug. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten
bestehen, nicht einschätzen.
• Das Produkt entspricht der Schutzart IPX8.
• Das Produkt ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden (Betriebsspan-
nung der Schmutzwasserpumpe siehe Kapitel „Technische Daten“).
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährli-
chen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer
Höhe wird es beschädigt.
b) Aufstellort, Anschluss
• Montieren bzw. betreiben Sie das Produkt so, dass es nicht von Kindern erreicht werden kann.
• Der Einsatz des Produkts in oder in der Nähe von Gartenteichen, Brunnen, Schwimmbecken, Spring-
brunnen o.ä. ist nur zulässig, wenn das Produkt über einen Fehlerstromschutzschalter (FI-Schutzschal-
ter) mit einem Nennfehlerstrom von <=30 mA betrieben wird.
WennsichPersonenineinemSchwimmbecken,SchwimmteichoderGartenteichbenden,sodarfdas
Produkt darin nicht betrieben werden.
In Österreich darf das Produkt in oder in der Nähe von Schwimmbecken und Gartenteichen nur dann
betrieben werden, wenn zusätzlich zum Fehlerstromschutzschalter ein geeigneter ÖVE-geprüfter Si-
cherheits-Trenntransformator vorgeschaltet wird.
• AmBetriebsortdürfenkeineUmgebungstemperaturenumbzw.unterdemGefrierpunkt(<0°C)auftre-
ten. Dabei gefriert das Wasser in der Schmutzwasserpumpe; das höhere Volumen von Eis zerstört die
Schmutzwasserpumpe. Lagern Sie das Produkt im Winter trocken und frostfrei ein.
• Falls Sie eine Verlängerungsleitung verwenden oder wenn die Verlegung von Kabeln bis zur Schmutz-
wasserpumpe erforderlich ist, so dürfen diese keinen geringeren Querschnitt haben als die Schmutz-
wasserpumpe selbst. Verwenden Sie ausschließlich Verlängerungsleitungen mit Schutzkontakt, die für
den Betrieb im Außenbereich geeignet sind.

6
• Schützen Sie das Netzkabel der Schmutzwasserpumpe vor Kälte/Hitze, Öl/Benzin und scharfen Kanten;
treten Sie nicht auf das Netzkabel, befahren Sie es nicht (z.B. Gartenkarre, Fahrrad, Auto). Knicken Sie
das Netzkabel niemals, stellen Sie keine Gegenstände darauf ab.
• AchtenSiedarauf,dass sichelektrische Steckverbindungenim überutungssicheren Bereich ben-
den, andernfalls besteht Lebensgefahr durch einen elektrischen Schlag! Verwenden Sie ggf. geeignete
Schutzgehäuse für die Steckverbindungen.
• Schützen Sie den Netzstecker vor Nässe! Fassen Sie den Netzstecker niemals mit nassen Händen an!
Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Das Netzkabel bzw. der Netzstecker darf nicht abgeschnitten werden.
c) Betrieb
• Das Produkt darf nicht von Kindern oder Jugendlichen betrieben werden. Gleiches gilt für Personen,
die nicht mit dieser Bedienungsanleitung vertraut sind. Personen mit eingeschränkten körperlichen oder
geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer für sie verantwortlichen
Person beaufsichtigt und unterwiesen werden.
• AlsFörderüssigkeitistnurSüßwassermiteinerTemperaturvonmaximal+35°Czulässig.
• Beim Pumpen von verschmutztem Wasser sind Verunreinigungen bis zu einer Korngröße von 35 mm
zulässig. Achten Sie darauf, dass der Durchmesser des verwendeten Schlauchs und die erforderlichen
Anschlüsse für solche Verschmutzungen ausgelegt sind.
• Das Produkt ist nicht geeignet zur Förderung von Trinkwasser.
• DasProduktistnichtgeeignetzurFörderungvonkorrosiven/ätzenden,brennbarenoderexplosiven
Flüssigkeiten (z.B. Benzin, Heizöl, Nitroverdünnung), Fetten, Ölen, Salzwasser oder Abwasser aus To-
ilettenanlagen.
• Die Netzsteckdose, an der die Schmutzwasserpumpe angeschlossen wird, muss leicht zugänglich sein.
Das Netzkabel muss von der Netzsteckdose weg nach unten zeigen, damit am Kabel zurücklaufendes
Wasser nicht in die Netzsteckdose eindringen kann.
• Wenn die Schmutzwasserpumpe z.B. in einem Brunnenschacht betrieben werden soll, so ist eine ge-
eignete Befestigung erforderlich, z.B. ein Seil. Das Seil muss aus Sicherheitsgründen mindestens das
3fache Gewicht der Schmutzwasserpumpe halten können. Befestigen Sie die Schmutzwasserpumpe
niemals über das Netzkabel der Schmutzwasserpumpe, verwenden Sie das Netzkabel auch niemals
zum Tragen, Festhalten oder Eintauchen der Schmutzwasserpumpe!
• Das Produkt ist nicht geschützt gegen Trockenlauf.
• Das Produkt darf nicht unbeaufsichtigt betrieben werden.
• Das Produkt darf nicht im Dauerbetrieb arbeiten.
• Im Fördermedium dürfen sich während des Betriebs keine Personen aufhalten.
• DasProduktdarfnichtinoderinderNähevonexplosivenFlüssigkeitenoderGasenbenutztwerden,
esbestehtExplosionsgefahr!
• Folgeschäden, die durch eine Fehlfunktion oder Störung an der Schmutzwasserpumpe auftreten kön-
nen, müssen durch geeignete Maßnahmen verhindert werden (z.B. Wasserstandsmelder, Sensoren,
Alarmgeräte, Reservepumpe o.ä.).
• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

7
• Sperren Sie die Auslassseite der Schmutzwasserpumpe nicht ab, wenn sie in Betrieb ist.
Verwenden Sie z.B. einen entsprechenden Druckschalter, der die Stromversorgung der Schmutzwas-
serpumpe rechtzeitig abschaltet.
Die Schmutzwasserpumpe darf höchstens 5 Minuten gegen die geschlossene Druckseite arbeiten, um
Beschädigungen zu vermeiden. Bereits während der 5 Minuten heizt sich das in der Schmutzwasser-
pumpe vorhandene Wasser auf. Wird die Druckseite geöffnet, so tritt heißes Wasser aus, Verbrühungs-/
Verletzungsgefahr!
• Stellen Sie das Produkt mit den Ansaugöffnungen nicht direkt in schlammigen, sandigen oder steinigen
Boden z.B. eines Gartenteichs. Verwenden Sie beispielsweise eine Steinplatte als Unterlage. Andern-
falls könnten die Ansaugöffnungen bereits nach kurzer Zeit ganz oder teilweise blockiert werden!
AußerdemführenSand,SteinchenoderandereharteGegenständeinderFörderüssigkeitzuerhöhtem
Verschleiß und zu einer Leistungsverringerung der Schmutzwasserpumpe.
• Überprüfen Sie das gesamte Produkt vor jeder Inbetriebnahme auf Beschädigungen, z.B. des Gehäu-
ses und des Netzkabels/Netzsteckers.
Falls Sie Beschädigungen feststellen, so darf das Produkt nicht in Betrieb genommen werden.
Falls das Produkt bereits mit der Netzspannung verbunden ist, so schalten Sie die zugehörige Netz-
steckdose zuerst allpolig ab, indem Sie den Sicherungsautomat abschalten bzw. die Sicherung heraus-
drehen und anschließend den zugehörigen FI-Schutzschalter abschalten.
Ziehen Sie erst jetzt den Netzstecker der Schmutzwasserpumpe aus der Netzsteckdose. Das Produkt
darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
Führen Sie Reparaturen niemals selbst aus, überlassen Sie diese einem Fachmann!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist die Schmutzwas-
serpumpe außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern, ziehen Sie den
Netzstecker aus der Netzsteckdose. Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich
ist, wenn:
- die Schmutzwasserpumpe oder die Anschlussleitungen sichtbare Beschädigungen aufweisen
- die Schmutzwasserpumpe nicht mehr arbeitet
- die Schmutzwasserpumpe unter ungünstigen Verhältnissen transportiert oder gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind.
• Ziehen Sie immer den Netzstecker aus der Netzsteckdose, wenn Sie das Produkt nicht mehr benutzen,
wenn Störungen behoben werden sollen oder wenn eine Reinigung bzw. Wartung durchgeführt werden
soll.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Steckdose. Ziehen Sie den Netzstecker immer
andenseitlichenGriffächenausderNetzsteckdose.
Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an, Lebensgefahr durch elekt-
rischen Schlag!
• Transportieren Sie das Produkt nur am Tragegriff, jedoch niemals am Netzkabel.
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann
Kondenswasser entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen Schlag!
Lassen Sie deshalb das Produkt zuerst auf die Raum-/Umgebungstemperatur kommen, bevor Sie es
verwenden bzw. mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.

8

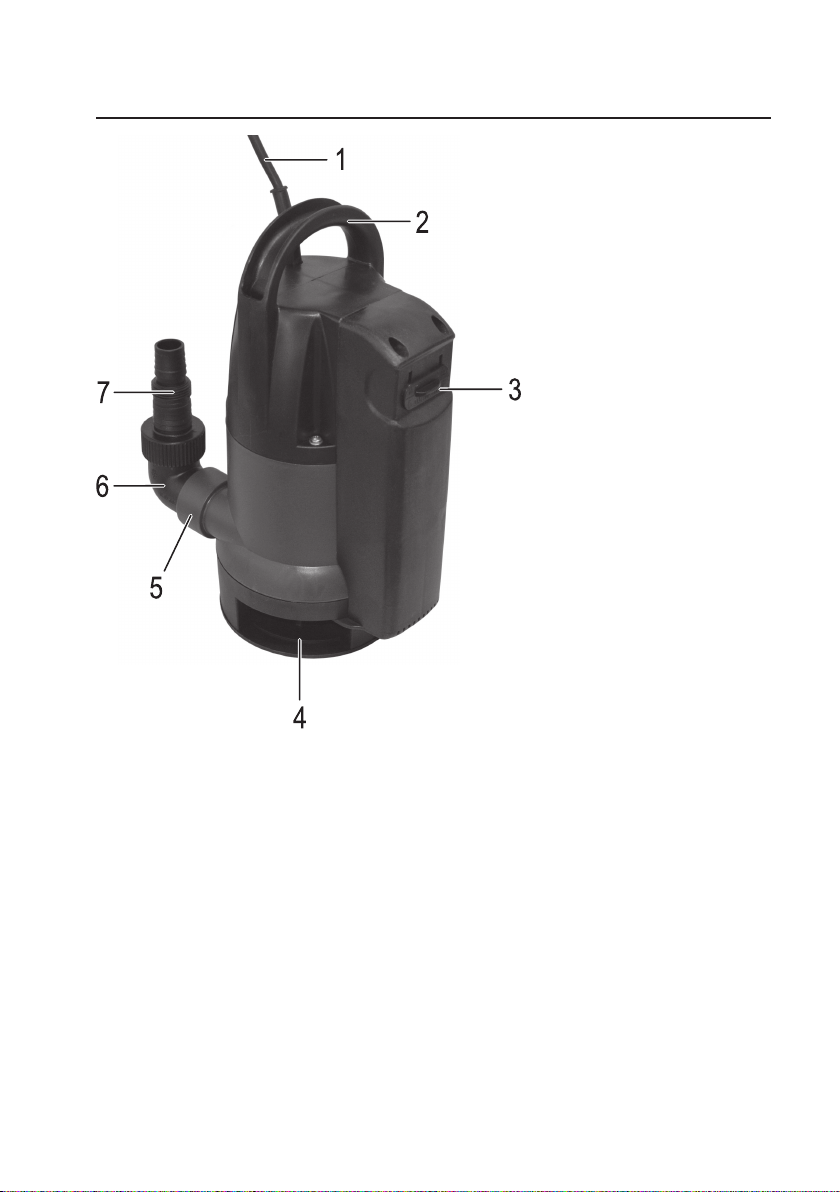

6. Bedienelemente
1 Netzkabel mit IP44-Schutzkontakt-Netzstecker
2 Tragegriff (auch geeignet zur Befestigung eines Seils zum Eintauchen der Schmutzwasserpumpe)
3 SchieberzurAuswahlderBetriebsart(automatisch=„AUTOMATIC“,manuell=„MANUAL“)
4 Ansaugöffnungen
5 Auslassöffnung
6 L-förmiges Rohrstück
7 Schlauchanschluss

9
7. Platzierung der Schmutzwasserpumpe
• Befestigen Sie am Tragegriff ein ausreichend starkes, wasserfestes Seil, um die Schmutzwasserpumpe z.B. in den
Brunnen abzusenken.
Die Schmutzwasserpumpe darf niemals über das Netzkabel gehalten oder befestigt werden! Dabei
kann das Netzkabel beschädigt werden, es besteht Lebensgefahr durch einen elektrischen Schlag! Die
Schmutzwasserpumpe darf auch nicht über den Schlauch befestigt werden.
FixierenSiedasSeilaneinergeeignetenHalterung.
• Um den von Ihnen verwendeten Schlauch mit der Schmutzwasserpumpe zu verbinden, können Sie das mitgelie-
ferte L-förmige Rohrstück und den Schlauchanschluss nutzen.
Achten Sie darauf, dass der Durchmesser des verwendeten Schlauchs und die erforderlichen Anschlüsse
entsprechend ausgelegt sind.
8. Inbetriebnahme
• ÜberdenSchieberanderSchmutzwasserpumpekönnenSiezwischenderautomatischen(„AUTOMATIC“)und
manuellen Betriebsart („MANUAL“) wählen.
In der automatischen Betriebsart wird die Schmutzwasserpumpe durch einen innen eingebauten Schwimmer ge-
steuert. Bei absinkendem Wasserpegel wird die Schmutzwasserpumpe ausgeschaltet und bei steigendem Was-
serpegel wieder eingeschaltet.
In der manuellen Betriebsart ist die Schmutzwasserpumpe immer aktiviert, unabhängig vom Schwimmerschalter.
Die Schmutzwasserpumpe darf hier aber nicht unbeaufsichtigt betrieben werden, da die Schmutzwasserpumpe bei
fehlendem Wasser nicht abschaltet und dadurch beschädigt wird (Trockenlauf).
• Nachdem Sie die Schmutzwasserpumpe an einem Seil in den Brunnen o.ä. abgesenkt und das Seil entsprechend
befestigt haben, stecken Sie den Netzstecker in eine ordnungsgemäße Schutzkontakt-Netzsteckdose. Für den
Betrieb im Außenbereich muss es sich um eine IP44-Steckdose handeln.
Der Netzstecker darf nur dann in die Netzsteckdose gesteckt werden, wenn er trocken ist. Andernfalls
besteht Lebensgefahr durch einen elektrischen Schlag!
• WirdkeinWassergefördert,bendetsichnochLuftinderSchmutzwasserpumpeundimSchlauch(oderderWas-
serpegel ist zu niedrig). Ggf. können Sie den Ansaugvorgang beschleunigen, wenn Sie Wasser in den Schlauch
einfüllen oder die Schmutzwasserpumpe etwas hin und her bewegen oder den Netzstecker ein-/ausstecken.

10
9. Außerbetriebnahme
Soll die Schmutzwasserpumpe vom Schlauch getrennt werden (z.B. für eine Reinigung, eine Wartung oder beim
Einlagern im Winter), so gehen Sie wie folgt vor:
• Trennen Sie die Schmutzwasserpumpe von der Stromversorgung, ziehen Sie den Netzstecker aus der Netzsteck-
dose.
• Ziehen Sie die Schmutzwasserpumpe am Befestigungsseil bzw. am Tragegriff aus dem Wasser.
Die Schmutzwasserpumpe darf niemals über das Netzkabel oder den Schlauch herausgezogen werden!
Dabei kann das Netzkabel beschädigt werden, es besteht Lebensgefahr durch einen elektrischen Schlag!
• Trennen Sie den Schlauch von der Schmutzwasserpumpe.
• Lassen Sie Restwasser aus der Schmutzwasserpumpe herauslaufen, indem Sie sie schräg halten.
• Trocknen Sie die Schmutzwasserpumpe und das Netzkabel ab. Wickeln Sie dann das Netzkabel auf.
• Überwintern Sie die Schmutzwasserpumpe in einem frostsicheren und trockenen Raum.
Denken Sie auch daran, die im Außenbereich verlegten Schläuche zu entleeren, um Frostschäden zu
vermeiden; öffnen Sie evtl. angebrachte Wasserhähne.
• Tragen bzw. transportieren Sie die Schmutzwasserpumpe ausschließlich am Tragegriff. Halten Sie sie niemals über
den Schlauch oder gar über das Netzkabel fest.
• Nach dem Betrieb bzw. dem Entleeren verbleibt ggf. eine geringe Restmenge Wasser in der Schmutzwasserpum-
pe. Bei Einlagerung oder Transport in einem Fahrzeug ist deshalb eine geeignete Unterlage zu verwenden.
10. Wartung und Reinigung
Es sind keine für Sie zu wartenden Teile in der Schmutzwasserpumpe enthalten, öffnen oder zerlegen Sie sie deshalb
niemals. Eine Wartung oder Reparatur und ein damit verbundenes Öffnen der Schmutzwasserpumpe darf nur von
einem Fachmann oder einer Fachwerkstatt durchgeführt werden.
Vor einer Reinigung ist die Schmutzwasserpumpe auszuschalten und von der Netzspannung zu trennen, ziehen Sie
den Netzstecker aus der Netzsteckdose.
Zur Reinigung der Außenseite der Schmutzwasserpumpe genügt ein sauberes, weiches Tuch. Spülen Sie die Außen-
seite ggf. mit klarem Wasser ab.
Evtl.VerschmutzungenderAnsaugöffnungenkönnenunterießendemWasser(z.B.Gartenschlauch)entferntwer-
den.DasInnerederSchmutzwasserpumpekannebenfallsmitießendemWasserausgespültwerden,indemder
Schlauch und ein evtl. vorhandenes Anschlussstück entfernt wird.
Trocknen Sie die Schmutzwasserpumpe und das Netzkabel ab, bevor Sie sie aufbewahren.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

11
11. Beseitigung von Störungen
Mit der Schmutzwasserpumpe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde
und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Beachten Sie deshalb folgende
Informationen, wie Sie mögliche Störungen beheben können.
Schmutzwasserpumpe saugt nicht an
• Öffnen Sie einen evtl. vorhandenen Absperrhahn auf der Druckseite, da die Luft im Schlauch bzw. in der Pumpe
nicht entweichen kann. Bewegen Sie die Pumpe etwas hin und her. Füllen Sie ggf. Wasser in den Schlauch ein.
Ziehen Sie den Netzstecker kurz aus der Netzsteckdose und stecken Sie ihn wieder ein.
• Reinigen Sie die Ansaugöffnungen (vorher Schmutzwasserpumpe von der Netzspannung trennen!).
• Die Wasserhöhe ist zu gering, es wird nur Luft angesaugt.
Schmutzwasserpumpe läuft nicht an bzw. bleibt bei Betrieb stehen
• Kontrollieren Sie die Stromversorgung bzw. die Stromkreissicherung und den FI-Schutzschalter. Hat der FI-Schutz-
schalter ausgelöst, sollten Sie die Schmutzwasserpumpe von der Netzspannung trennen und auf Beschädigungen
prüfen (z.B. Netzkabel).
• Das Pumpenrad im Inneren der Schmutzwasserpumpe ist durch Schmutz blockiert. Trennen Sie die Schmutzwas-
serpumpe von der Netzspannung, entfernen Sie den Schlauch und spülen Sie das Innere der Schmutzwasserpum-
pe mit Wasser aus.
• In der automatischen Betriebsart schaltet der Schwimmer die Schmutzwasserpumpe automatisch ein oder aus,
abhängig vom Wasserpegel.
• Der Übertemperaturschutz hat ausgelöst. Trennen Sie die Schmutzwasserpumpe von der Netzspannung und las-
sen Sie die Schmutzwasserpumpe abkühlen (mindestens 30 Minuten). Beseitigen Sie die Ursache für die Auslö-
sung (z.B. Wassertemperatur zu hoch, Trockenlauf zu lang o.ä.).
Fördermenge wird geringer bzw. ist zu gering
• Kontrollieren Sie die Ansaugöffnungen auf Verschmutzungen.
• DieSchmutzwasserpumpesaugtLuftan,dasichdieAnsaugöffnungennichtmehrkomplettunterWasserbenden.
• Prüfen Sie die Befestigung des Schlauchs an der Schmutzwasserpumpe.
• Prüfen Sie den Schlauch auf Undichtigkeiten oder Knicke.
• Die Fördermenge nimmt prinzipbedingt ab, je größer die Förderhöhe ist.
• Der Schlauchdurchmesser ist zu gering, der Schlauch ist durch Schmutz verstopft.
Schwimmer aktiviert die Schmutzwasserpumpe nicht bzw. schaltet sie nicht ab
• WählenSiedierichtigeBetriebsart(„AUTOMATIC“oder„MANUAL“),sieheKapitel7.
• Trennen Sie die Schmutzwasserpumpe von der Netzspannung und spülen Sie sie mit sauberem Wasser aus.

12
12. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am
Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
13. Technische Daten
Betriebsspannung.............................................230V/AC,50Hz
Schutzklasse ....................................................I
Schutzart ..........................................................IPX8
Nennleistung (P1).............................................400 W
Ausgangsleistung (P2) ..................................... 280 W
Selbstansaugend..............................................nein
Übertemperaturschutz...................................... ja
Trockenlaufschutz ............................................nein
Anschlusskabel.................................................H05RN-F,3x0,75mm²,Längeca.10m
Eintauchtiefe.....................................................max.7m
Förderhöhe....................................................... max.5m
Fördermenge.................................................... max.8000l/h(abhängigvonderFörderhöhe)
Fördermittel ......................................................Süßwasser
Korngröße/Schmutz.......................................... max.35mm
Fördermitteltemperatur..................................... max.+35°C
Anschlussgewinde Pumpe ............................... 44,9 mm (1 1/2“) IG
Schlauchanschluss...........................................25,4 mm (1“) oder 31,75 mm (1 1/4“)
Abmessungen(BxTxH)................................. 156x203x350mm
Gewicht.............................................................ca. 4,2 kg (incl. Kabel)

13
Table of Contents
Page
1. Introduction........................................................................................................................................................14
2. ExplanationofSymbols .....................................................................................................................................14
3. Intended Use .....................................................................................................................................................15
4. Scope of Delivery...............................................................................................................................................15
5. Safety Information..............................................................................................................................................16
a) General Information.....................................................................................................................................16
b) SiteofSetup,Connection............................................................................................................................16
c) Operation.....................................................................................................................................................17
6. ControlElements ...............................................................................................................................................19
7. Placement of the Dirt Water Pump ....................................................................................................................20
8. Commissioning ..................................................................................................................................................20
9. Decommissioning ..............................................................................................................................................21
10. MaintenanceandCleaning................................................................................................................................21
11. Troubleshooting.................................................................................................................................................22
12. Disposal.............................................................................................................................................................23
13. Technical Data ...................................................................................................................................................23

14
1. Introduction
DearCustomer,
thank you for purchasing this product.
This product complies with the statutory national and European requirements.
To maintain this status and to ensure safe operation, you as the user must observe these operating instructions!
These operating instructions are part of this product. They contain important notes on commissioning and
handling. Also consider this if you pass on the product to any third party. Therefore, retain these operating
instructions for reference!
If there are any technical questions, please contact:
International: www.conrad.com/contact
United Kingdom: www.conrad-electronic.co.uk/contact
2. Explanation of Symbols
The symbol with a lightning bolt in a triangle is used where there is a health hazard, e.g. from electric shock.
 Theexclamationmarkinatriangleindicatesimportantnotesintheseoperatinginstructionsthatmustbe
observed strictly.
The arrow symbol indicates that special advice and notes on operation are provided.

15
3. Intended Use
The dirt water pump is intended for private use, e.g. in a hobby garden. The product is not intended for operation of
irrigation or irrigation systems in commerce, industry or public areas (e.g. garden facilities).
Cleanandcontaminatedfreshwaterisadmissibleasconveyedliquid(grainsizeupto35mm).Theconveyedliquid
mustnotbehotterthan+35°C.
The dirt water pump is used, e.g., recirculate/drain containers (rain water cistern), water supply of suitable devices in
the garden via a house well (ground water) or pumping off water, e.g. from a swimming pool. The dirt water pump is
alsosuitablefordrainingafteroodingorfortemporarywaterrecirculationofponds.
Aninternaloatswitchactivatesthedirtwaterpumpautomaticallywhenthewaterlevelrises.Theoatswitchcan,
however, be deactivated via a mechanical pusher so that the dirt water pump can be operated manually.
These operating instructions must be passed on to any person who uses the dirt water pump. The dirt water pump
must only be used if these operating instructions have been read and understood. The safety notes and all other
information in these operating instructions always have to be observed.
Any use other than that described above can damage the product and may involve additional risks such as short
circuit,re,electricshock,etc.Nopartofthisproductmustbemodiedorconverted!
This product complies with the statutory national and European requirements. All company names and product names
are trademarks of their respective owners. All rights reserved.
4. Scope of Delivery
• Dirt water pump
• L-shaped pipe piece
• Hose connection
• Operating instructions
Current operating instructions
Download the current operating instructions via the link www.conrad.com/downloads or scan the
QR code displayed. Observe the instructions on the website.

16
5. Safety Information
The guarantee/warranty will expire if damage is incurred resulting from non-compliance with these
operating instructions. We do not assume any liability for consequential damage!
Nor do we assume any liability for damage to property or personal injury caused by improper use or
failure to observe the safety information. The warranty/guarantee will expire in such cases!
a) General Information
• Forsafetyandlicensingreasons,unauthorisedconversionand/ormodicationstotheproductarenot
permitted. Furthermore, this will render the guarantee/warranty void!
• Theproductisnotatoy.Childrencannotjudgethedangersinvolvedwhenhandlingelectricaldevices.
• The product corresponds to protection type IPX8.
• The product is designed according to protection class I. Only a proper protective contact mains socket
of the public mains must be used as a voltage source (for the operating voltage of the dirt water pump,
see chapter „Technical Data“).
• Do not leave the packaging material lying around carelessly as it can become a dangerous toy for
children.
• Handle the product with care. It can be damaged by impact, blows or when dropped even from a low
height.
b) Site of Setup, Connection
• Install or operate the product in a way that it is out of reach of children.
• Using the product in or close to garden ponds, wells, swimming pools, fountains, etc. is only permissible
if the product is operated by a leakage current protection switch (FI-protection switch) with a nominal
error current of <=30 mA).
If persons are present in a pool, swimming pond or garden pond, the product must not be operated in it.
In Austria, the product must only be installed and operated in or close to swimming pools and garden
ponds if a suitable ÖVE-tested safety separating transformer is switched in front of it in addition to the
leakage current protection switch.
• Theremustnotbeanyambiencetemperaturesaroundorbelowfreezing(<0°C)attheoperatingsite.
The water in the dirt water pump would freeze and the higher volume of ice destroy the dirt water pump.
Store the product dry and protected from frost in winter.
• Ifyouareusinganextensioncordorifplacementofcablestothedirtwaterpumpisrequired,these
cablesmustnothaveacrosssectionoflessthanthedirtwaterpump‘s.Onlyuseextensionlineswith
protective ground that are suitable for outdoor use.
• Protect the mains line of the dirt water pump against cold/heat, oil/gasoline and sharp edges; do not step
on the mains line, do not drive on it (e.g. wheelbarrow, bicycle, car). Do not bend the mains line and do
not place any objects on it.

17
• Ensurethatelectricalplugconnectionsareinooding-safeareas;otherwise,thereisadangertolife
from electric shock! If required, use suitable protective housings for the plug connections.
• Protect the mains plug from wetness! Never touch the mains plug with wet hands! There is danger to
life from electric shock!
• The mains cable or mains plug must not be cut off.
c) Operation
• The product must not be operated by children or teens. This also applies regarding persons who are not
familiar with these operating instructions. Persons with limited physical or mental capacities must only
use the product if supervised and instructed by a person responsible for them.
• Onlyfreshwaterwithatemperatureofnomorethan+35°Cmustbeconveyed.
• When pumping contaminated water, contaminations of a grain size up to 35 mm are admissible. Observe
that the diameter of the hose used and the required connections are designed for such contaminations.
• The product is not suitable for conveying potable water.
• Theproductisnotsuitableforconveyingcorrosive/caustic,ammableorexplosiveliquids(e.g.gasoline,
fuel oil, nitro diluent), grease, oils, salt water or sewage from toilets.
• The mains socket to which the dirt water pump is connected must be easily accessible. The mains cable
must point downwards from the mains socket so that the water running back at the cable cannot enter
the mains socket.
• If the dirt water pump is to be operated, e.g., in a well, it must be suitably attached, e.g. with a rope. The
rope must be able to hold at least 3 times the weight of the dirt water pump for reasons of safety. Never
attach the dirt water pump via its mains cable; also never use the mains cable to carry, hold or submerse
the dirt water pump!
• The product is not protected against running dry.
• The product must not be operated unsupervised.
• The product must not work in permanent operation.
• No persons must be present in the conveyed medium during operation.
• Theproductmustnotbeoperatedinorclosetoexplosiveliquidsorgases;thereisadangerofexplosion!
• Consequentialdamagecausedbymalfunctionorinterferenceatthedirtwaterpumpmustbeprevented
by suitable measures (e.g. water level indicator, sensors, alarm devices, backup pump, etc.).
• The product is only suitable for use in temperate, not tropical, climates.
• Do not shut off the outlet side of the dirt water pump when it is in operation.
• Use, e.g., a corresponding pressure switch to switch off power supply to the dirt water pump in time.
The dirt water pump pressure must not work against the closed pressure side for more than 5 minutes
to prevent damage. The water present in the dirt water pump will heat up even during these 5 minutes.
When the pressure side is opened, hot water will escape; danger of scalding/injury!

18
• Do not put the product with the intake openings directly into sludgy, sandy or stony ground, e.g. at the
bottom of a garden pond. Use, e.g., a stone plate as a basis. Otherwise, the intake openings may be fully
or partially blocked even after a short time!
Sand, small stones or other hard objects in the conveyed liquid will otherwise lead to increased wear and
reduction of performance of the dirt water pump.
• Checktheentireproductfordamagebeforeanycommissioning,e.g.damagetothecasingandmains
cable/plug.
Ifyoundanydamage,theproductmustnotbeused.
Iftheproductisalreadyconnectedtothemainsvoltage,rstswitchoffallcontactsoftheassociated
mains socket by deactivating the circuit breaker or turning out fuse; then switch off the associated FI
protection switch.
Only now unplug the dirt water pump mains plug from the mains socket. Do not operate the product
anymore afterwards, but take it to a specialist workshop.
Never perform any repairs on your own. Always leave them to a specialist!
• If you have reason to believe that the dirt water pump can no longer be operated safely, disconnect it
immediately and make sure it is not unintentionally operated; pull the mains plug from the socket. It can
be assumed that safe operation is no longer possible if:
- the dirt water pump or connection lines show visible damage
- the dirt water pump no longer works
- thedirtwaterpumphasbeentransportedorstoredunderdifcultcircumstances
- if it was subjected to heavy stress during transport.
• Always disconnect the mains plug from the mains socket when you are no longer using the product, for
troubleshooting or for cleaning/maintenance.
• Never pull the mains plug from the mains socket by pulling the cable. Always pull the mains plug from
the mains socket by the lateral grip areas.
Never touch the mains plug with wet or damp hands; danger to life from electric shock!
• Only transport the product at the carry handle but never at the mains cable.
• If the product is brought from a cold into a warm room (e.g. in transport), it is possible that condensation
develops. This causes danger to life from electric shock!
Therefore, you should allow the product to warm up to room/ambience temperature before using it or
connecting it to the mains voltage. This may take several hours.

19
6. Control Elements
1 Mains cable with IP44 protective contact mains plug
2 Carryhandle(alsosuitableforattachingaropeforsubmersionofthedirtwaterpump)
3 Pusherforselectionoftheoperatingmode(„AUTOMATIC“,„MANUAL“)
4 Intake openings
5 Outlet opening
6 L-shaped pipe piece
7 Hose connection

20
7. Placement of the Dirt Water Pump
• Attachasufcientlystrong,water-tightropetothecarryhandletolowerthedirtwaterpump,e.g.intoawell.
The dirt water pump must never be held or attached by the mains cable! This may damage the mains cable;
there is danger to life from electric shock! The dirt water pump also must not be attached via the hose.
Fasten the rope to a suitable holder.
• To connect the hose used by you to the dirt water pump, you may use the enclosed L-shaped pipe piece and the
hose connection.
Observe that the diameter of the hose used and the required connections are designed accordingly.
8. Commissioning
• Thepusheratthedirtwaterpumpcanbeusedtochoosebetweenautomatic(„AUTOMATIC“)andmanualmode
(„MANUAL“).
Inautomaticmode,thedirt-waterpumpiscontrolledbyaninternaloatswitch.Whenthewaterleveldrops,thedirt
water pump is switched off. When the water level rises, it is switched on again.
Inthemanualoperatingmode,thedirtwaterpumpisalwaysactivated,independentlyoftheoatswitch.Thedirt
water pump pressure pump must not be operated unsupervised then, because the dirt water pump will not switch
off if there is no water, which would damage the pump (running dry).
• After lowering the dirt water pump into the well, etc. by a rope and fastening the rope accordingly, plug the mains
plug into a properly installed protective ground mains socket. This must be an IP44 mains socket for operation in
the outdoor area.
The mains plug must only be plugged into the mains socket when dry. There is danger to life from electric
shock otherwise!
• If no water is conveyed, there is still air in the dirt water pump and the hose (or the water level is too low). You may
beabletoacceleratetheintakeprocessifyoullwaterintothehoseormovethedirtwaterpumpslightlybackand
forth or plug the mains plug in/out.
