Respekta CH 44099 GIS A User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Bedienungsanleitung
Instruction Manual
Inselhaube CH 44099 GIS A Island Hood CH 44099 GIS A
INHALT
English language on page 21ff.

2
KAPITEL
THEMA
SEITE
1.
Vorwort
3
2.
Erklärung der Signalwörter
4
3.
Sicherheits- und Warnhinweise
4
4.
Aufbau und Anschluss
7
5.
Bedienfeld
12
6.
Reinigung und Pflege
13
7.
Problembehandlung
15
8.
Technische Daten
16
9.
Entsorgung
17
10.
Garantiebedingungen
19
Technische Änderungen bzw. Druckfehler bleiben vorbehalten..
Bitte lesen Sie diese Bedienungsanleitung
aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
Titelblattabbildung: Abbildung ähnlich.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in
einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
1. VORWORT
Sehr geehrte Kundin/ sehr geehrter Kunde!

3
Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die
Bedienung des Geräts für Sie kein Problem darstellen.
Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine
Sicherheit und Funktionstüchtigkeit überprüft.
Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es
keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem
Geschäft in Verbindung, in dem Sie das Gerät erworben haben.
1. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in
Betrieb nehmen.
2. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
3. Das Gerät ist ausschließlich zum Einbau über einer Kochvorrichtung
bestimmt.
4. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener
Räume bestimmt.
5. Betreiben Sie das Gerät ausschließlich im Sinne seiner
bestimmungsgemäßen Verwendung.
6. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht
vertraut ist, das Gerät zu benutzen.
7. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an
einem sicheren Ort.
8. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung
ebenfalls mit übergeben.
Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, um alle
Funktionen und Möglichkeiten Ihres neuen Geräts optimal nutzen zu
können.
Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über
einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen,
die keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften an Ihrem Wohnort.
2. ERKLÄRUNG DER SIGNALWÖRTER
Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche

4
Gefährdung für Leben und Gesundheit
zur Folge hat.
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
Piktogramme
STROMSCHLAGGEFAHR
zeigt an, dass bei Nichtbeachtung der
betreffenden Anweisungen und/oder
Informationen die Gefahr eines
Stromschlags besteht.
BRANDGEFAHR zeigt an,
dass bei Nichtbeachtung der
betreffenden Anweisungen und/oder
Informationen ein Brandrisiko besteht.
3. SICHERHEITS- UND WARNHINWEISE
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und
Beschreibungen wurden für verschiedene Typen von Dunstabzugshauben
entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung
Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht
aufweist.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle
Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.

5
Transport und Handhabung
1. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
2. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät
befindet oder durch das Bewegen des Geräts beschädigt wird.
Brandschutz
1. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen
sollte:
Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht
das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen können Funken entstehen, die das
Gas entflammen.
2. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshube zu. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
3. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
4. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang,
da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das
Risiko einer Selbstentzündung.
5. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
6. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine
brennbaren Materialien enthalten.
VORSICHT!
Zugängliche und berührbare Teile der Haube können heiß werden, wenn die
Haube zusammen mit einer Kochvorrichtung benutzt wird.
Maßnahmen für einen sicheren Betrieb
1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer
Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da
sich ansonsten durch den Dunst transportiertes Fett in der Haube und im
Abluftsystem ablagert.

6
3. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb
und die optimale Leistung Ihres Geräts.
4. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte)
betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert
von 4 Pa (4 * 10-5 bar) nicht überschreiten. Wir empfehlen in diesem Fall den
Einbau eines Fensterkontaktschalters oder eines Luftdruckwächters.
5. Der entsprechende Raum muss gut belüftet sein.
6. Reinigen Sie das Gerät regelmäßig.
7. Reinigen oder ersetzen Sie die Filter regelmäßig.
GEFAHR!
Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer
brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder
Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.
Besondere Maßnahmen - Abluftbetrieb
1. Die angesaugte Luft wird durch den Abluftschlauch ins Freie geleitet. Dafür
muss ein Abluftschacht oder ein ins Freie führendes Abluftrohr vorhanden sein.
2. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von
schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende
Frischluftzufuhr im Aufstellraum.
3. Alle behördlichen und gesetzlichen Bestimmungen zur Ableitung von
Luft müssen in Gänze erfüllt werden.
4. Falls kein fest installiertes Abluftrohr oder kein Abluftschacht vorhanden sind,
müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten.
Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister.
Besondere Maßnahmen - Umluftbetrieb
1. Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv-Kohlefilter
genannt) geleitet und im Raum umgewälzt. Der Kohlefilter bindet die durch das
Kochen entstehenden Gerüche.
2. Die gefilterte Luft wird durch Luftöffnungen seitlich oder nach oben in den
Raum zurück geleitet.
3. Wenn Sie die Abzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige
Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
Abschließende Sicherheitsanweisungen

7
1. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.
2. Kinder dürfen niemals mit dem Gerät spielen.
3. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.
4. Dieses Gerät darf nicht beim Camping benutzt werden.
5. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
6. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.
4. AUFBAU UND ANSCHLUSS
Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist für den Transport mit Transportsicherungen geschützt. Entfernen
Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine
aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu
entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Stromzufuhrkabel oder
das Gerät selbst keine Beschädigungen aufweisen.
4. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose
angeschlossen werden.
Einbau - allgemeine Angaben
Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der
Abzugshaube und dem Kochfeld genau ein.
Mindestabstand Unterkante Haubenkörper zu
Glaskeramik- und Gusskochplatten
65 cm
Gaskochfeld
70 cm
Kohle- / Öl- / Holzfeuerung
85 cm
1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des
Verbindungsrings übereinstimmen.
2. Wenn Sie ein Rückschlagventil benutzen, prüfen Sie, ob dieses nach der
Installation des Abluftschlauchs frei öffnen und schließen kann.
3. Die Dunstabzugshaube ist in der Regel für den Gebrauch als Abzugshaube
vorgerüstet.
4. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr
Gerät als Abzugshaube verwenden wollen, müssen Sie den Kohlefilter
entfernen. Der Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

8
Abluftleitung - allgemeine Angaben
1. Die Abluftleitung sollte möglichst kurz und geradlinig sein.
2. Der Durchmesser der Abluftleitung muss mindestens 150 mm betragen, da
ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu
rechnen ist
3. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder
formen, da ansonsten die Leistung des Geräts vermindert wird.
4. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht
brennbarem Material.
5. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1cm/m oder einen Neigungswinkel von 20ein. Ansonsten läuft Kondenswasser
in den Motor der Abzugshaube.
6. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
7. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird,
kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle
entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser
entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig
macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls
auch mit einer Kondenswassersperre aus.
A
Haube
C
Teleskopschacht
B
Basisschacht
F
Kochfeld
Montage der Haube
Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und
Kochstelle ein.
Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung,
damit später kein Staub oder Schutt eingesaugt wird.
Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw.
in demselben Schacht verlaufen.

9
Führen Sie den Abluftschlauch möglichst gerade von der Haube weg.
Die maximal zulässige Biegung nach außen beträgt 1200.
Überprüfen Sie während und nach dem Aufbau des Geräts mit einer
Wasserwaage die waagerechte Ausrichtung der Haube. Ansonsten können sich
Fett- und/oder Kondenswasser in den Ecken ansammeln.
1. Die Decke muss ein Gewicht von mindestens 120 kg tragen können. Die
Stärke der Decke muss mehr als 30 mm betragen.
2. Bohren Sie ein Loch mit einem Durchmesser von 170 mm in die Decke.

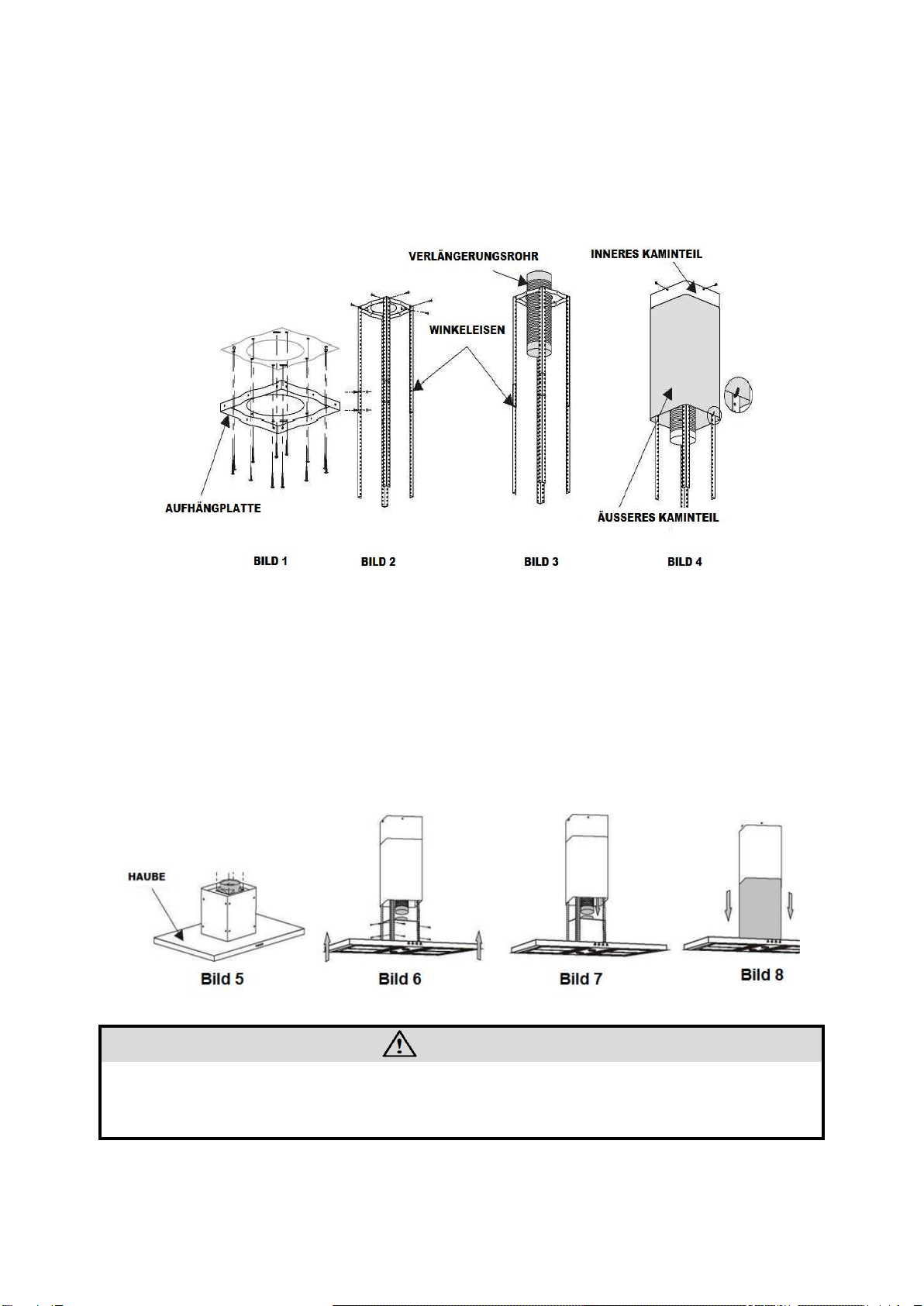

3. Bohren Sie entsprechend der Aufhängplatte 12 Löcher in die Decke (Bild 1).
4. Befestigen Sie die Aufhängplatte mit 12 großen Flachschrauben des Typs
ST6*40 mm an der Decke. Benutzen Sie bei einer Betondecke 8
Dübelschrauben für die Befestigung.
5. Benutzen Sie anschließend 8 Schrauben des Typs M4*10 und M4 Muttern
mit Dichtung, um die Aufhängplatte mit dem Winkeleisen zu verbinden
(Bild 2).
6. Berechnen Sie die benötigte Länge der Winkeleisen. Verbinden Sie die
Winkeleisen mit 16 großen Flachschrauben des Typs M4*10 und M4
Muttern mit Dichtung. Die Überlappungslänge der Winkeleisen darf nicht
weniger als 100 mm betragen.
7. Führen Sie das Verlängerungsrohr durch das 170 mm Loch und führen Sie
es nach außen (Bild 3).

10
8. Befestigen Sie das innere Kaminteil mit 4 Montageschrauben des Typs
ST4*8 an der Aufhängplatte. Schieben Sie das äußere Kaminteil auf das
innere Kaminteil; benutzen Sie den S-förmigen Haken, um den Kamin für
weitere Montagearbeiten zu halten.
9. Befestigen Sie den Kamin mit 4 Montageschrauben des Typs ST4*8 (Bild 5).
10.Zum Anheben der Haube werden mindestens zwei Personen benötigt (Bild
6). Befestigen Sie die Haube mit 16 Montageschrauben des Typs M4*10 an
den Winkeleisen.
11.Ziehen Sie das Verlängerungsrohr und befestigen Sie es (Bild 7). Achten Sie
darauf, dass es keine Lücken gibt. Nehmen Sie den S-förmigen Haken ab
und ziehen Sie das äußere Kaminteil an die passende Position (Bild 8).
VORSICHT!
Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie
ansonsten das Gerät beschädigen oder der Person,
die an dem Gerät arbeitet, Schaden zufügen.
