ricoo FS0444 User manual

MONTAGEANLEITUNG
v.17.03
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den
VESA - Befestigungslöchern an Ihrem Bildschirm
!
English
Deutsch
Diese Wandhalterung unterstützt
folgende Lochabstände:
Fahrbarer TV und DVD Stand
TV
50kg
(110lbs)
MAX
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Horizontal / Waagerecht
Vertikal / Senkrecht
DVD
5kg
(11lbs)
MAX
Kamera
5kg
(11lbs)
MAX
FS0444
FS0464
200x200
300x300
400x200
400x400
600x400
min. 200mm max. 400mm max.600mm
min. 200mm max. 408mm max. 408mm
FS0444 FS0464
Horizontal / Waagerecht
Vertikal /
Senkrecht
VESA-Befestigungslöcher
Bildschirm Rückseite

1
English
Deutsch
ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.
WARNUNG
• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser
Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den
Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden.
Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu schweren Verletzungen
führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlos-
sener Komponente sicher tragen kann.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unter-
stützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben
kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu
Produkt- und Personenschäden führen.
• Aufgrund zahlreicher Fernseh-Bauarten auf dem Markt, können wir unser Bildschirm-Montagematerial
für die Frontplatte nicht auf jedes Bildschirm-Modell abstimmen. Deshalb kann es vorkommen, dass unse-
re mitgelieferten Schrauben, trotz Vielfalt, für Ihren Fernseher eventuell zu kurz oder zu lang sein können.
Wir bitten um Ihr Verständnis, dass wir aufgrund vieler Bildschirm-Modelle bzw. -Hersteller nicht alle
Möglichkeiten abdecken können.
• Stellen Sie vor und während der Montage, sicher, dass weder Sie noch andere Personen verletzt werden
und keine Gegenstände beschädigt werden. Holen Sie sich im Zweifelsfall Beratung bei einem
Fachmann.
• Stellen Sie ebenfalls sicher, dass Sie und eventuelle Mithelfer oder beauftragte Personen vor der
Montage die Montageanleitung, so wie diese Warnhinweise zur Kenntnis genommen haben.

2
Paket M
M-F (x4)
Unterlegscheibe
M-H (x8)
Abstandshalter, groß
M-G (x8)
Abstandshalter, klein
A (x1)
B (x1) C (x1)
D (x1) E (x1)
F (x1) G (x1) H (x2) I (x2)
J (x1) K (x1) L (x1)
R (x3)
M6x25
S (x3)
M4x6
T (x4)
M4x6
U (x2)
M6x14
M (x1) N (x1) O (x1) P (x4)
Q (x8)
M6x16
W (x4)
M8x25
V (x6)
M6x8
X (x2)
M5x8
Y (x1) Z (x1)
English
Deutsch

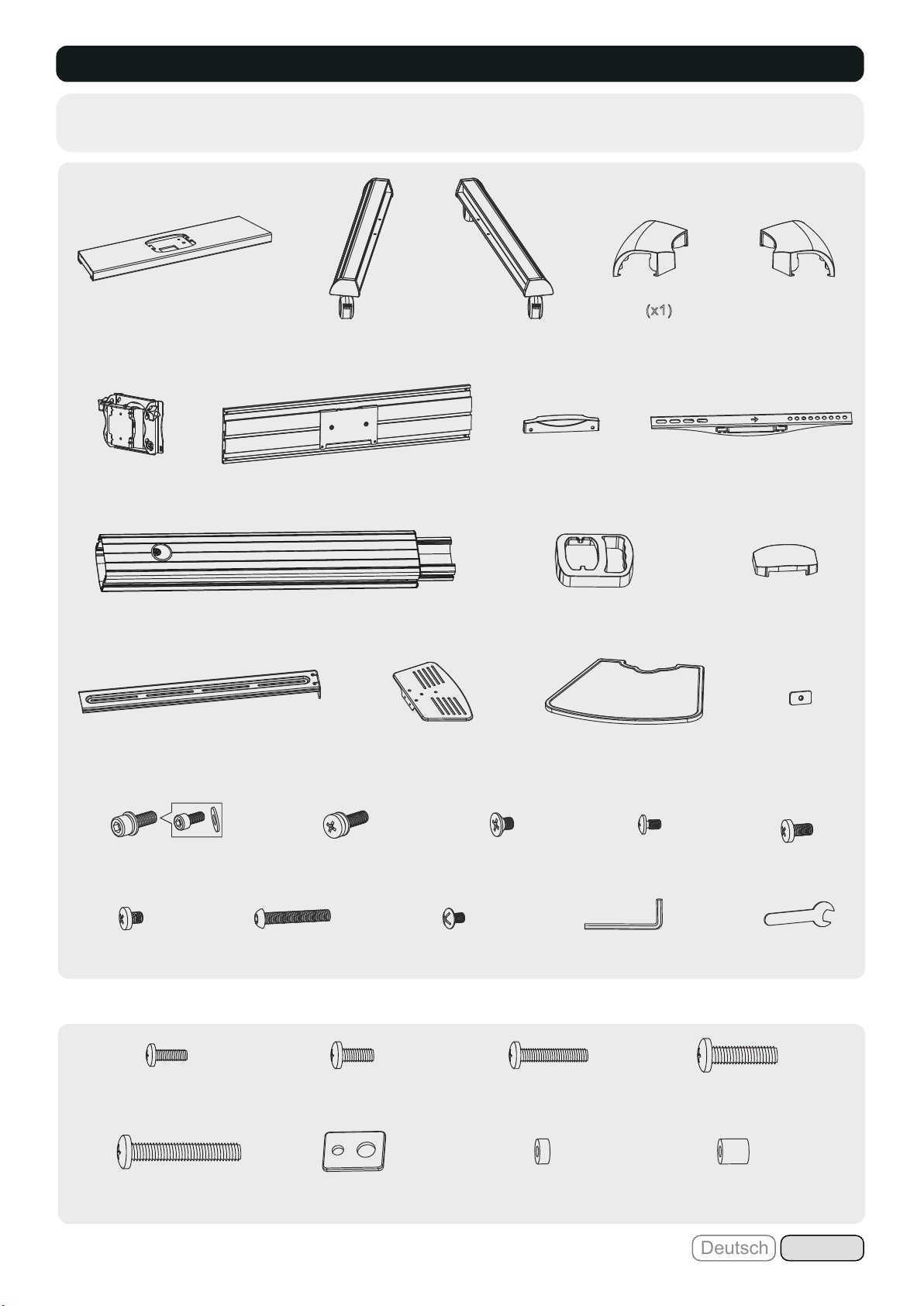

Lieferumfang
WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei
sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.
M-C (x4)
M6x30
M-A (x4)
M5x14
M-B (x4)
M6x14
M-D (x4)
M8x30
M-E (x4)
M8x50

3
Q
Y

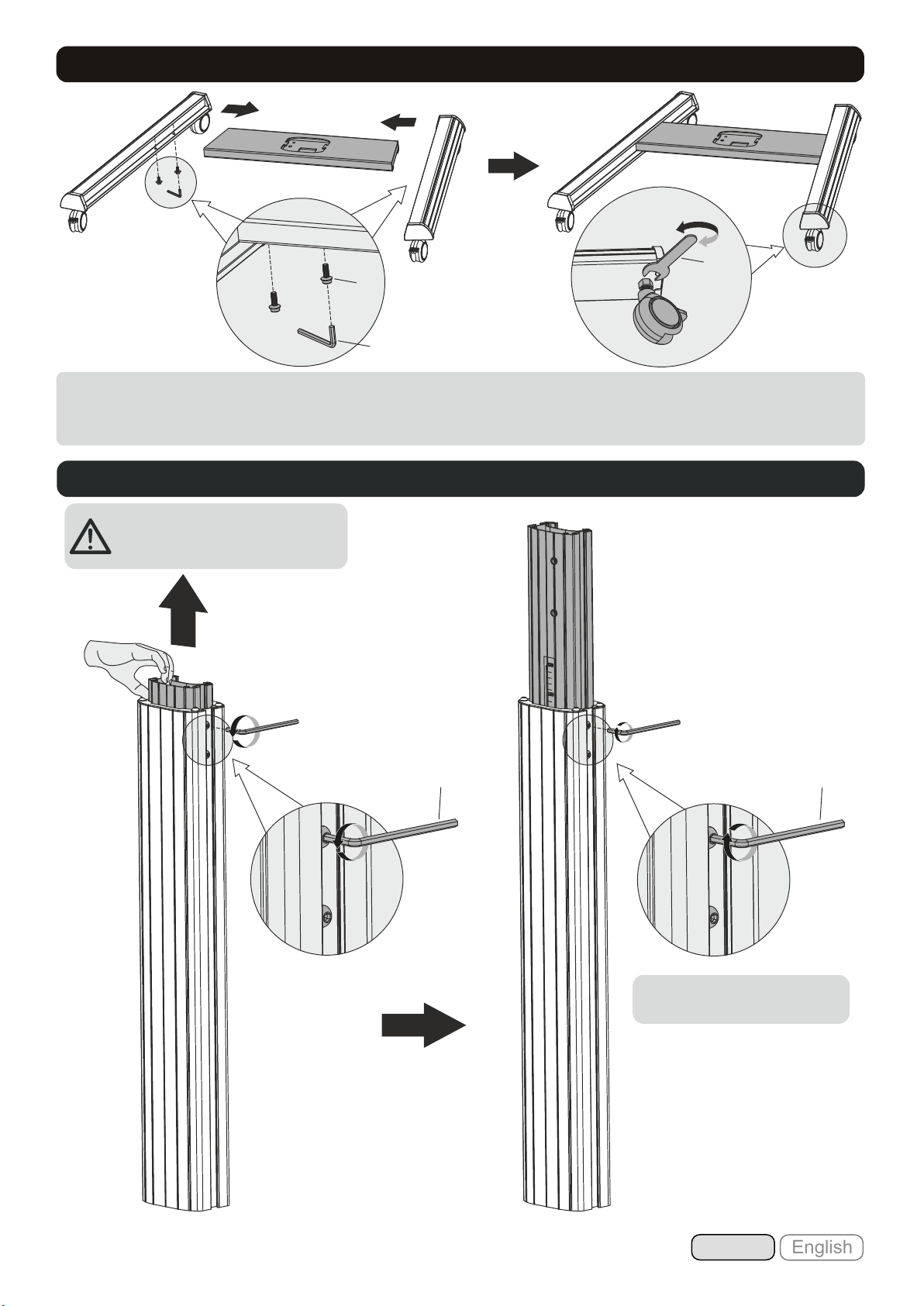

• Standfüße an der Bodenplatte mit Hilfe der "Q"-Schrauben montieren.
• Feinjustierung: Rollfüße durch das Lockern / Zuziehen der Fixiermutter in der Höhe einstellen.
Z
Schritt 2
YY
English
Deutsch
Die gewünschte Höhe einstellen
und alle Schrauben festziehen.
ACHTUNG: Bitte beim lassen der
Schrauben, die innere Säule fest-
halten.
Schritt 1

4

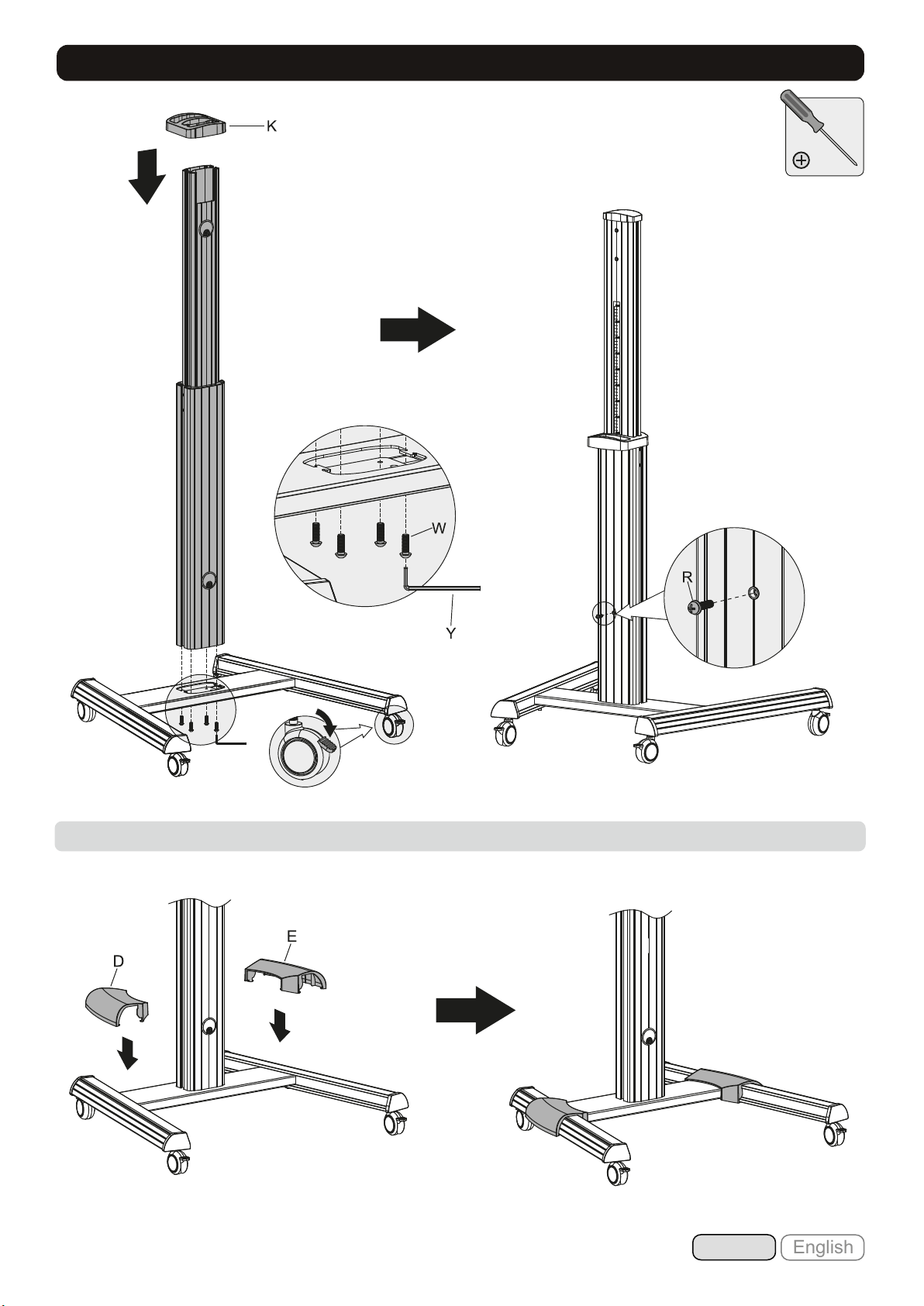

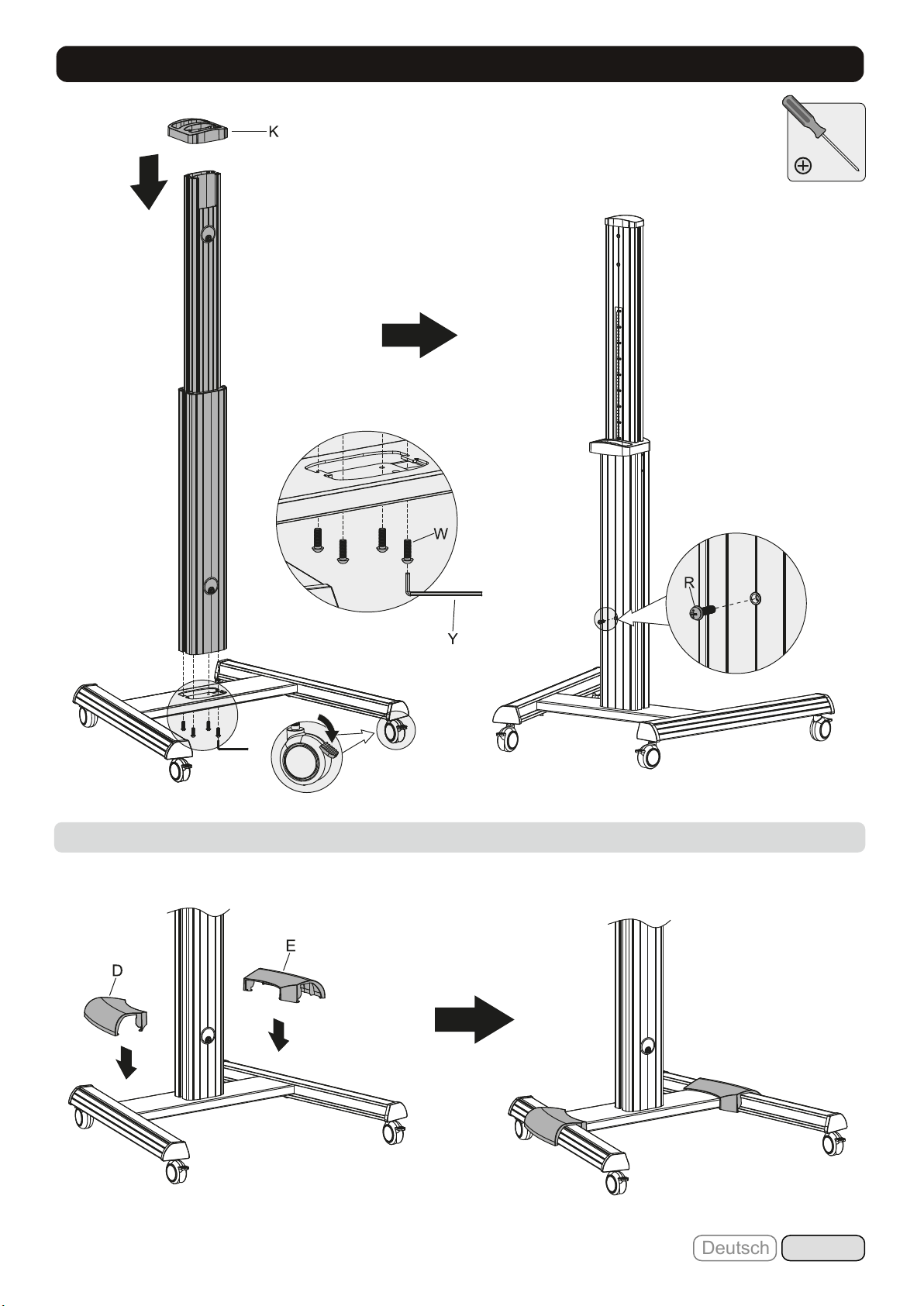

Die Säule an der Bodenplatte mit Schrauben "W" fixieren. Alle Schrauben festziehen.
English
Deutsch

5
U
L
F
English
Deutsch

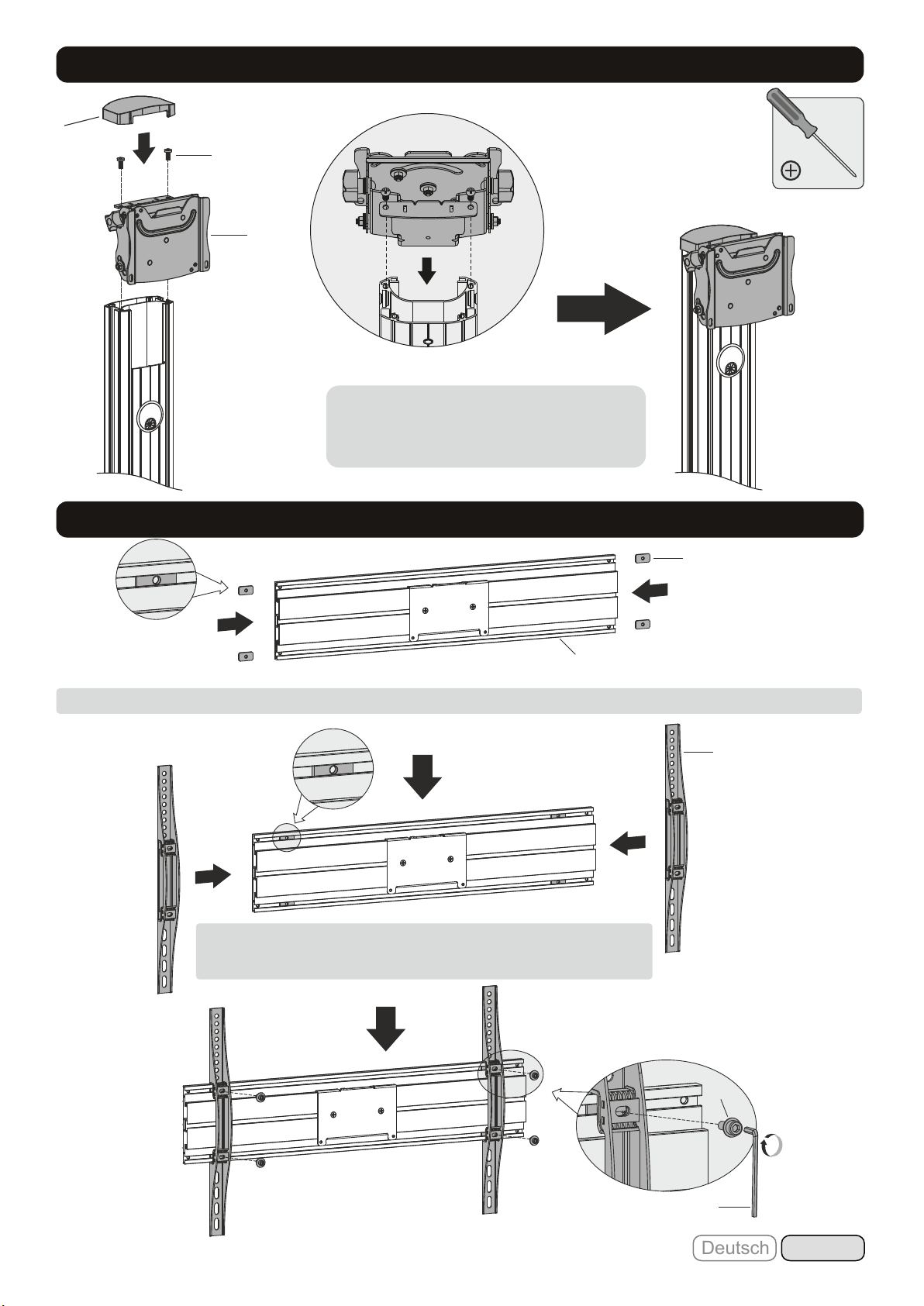

Aufnahmeplatte auf der Säule mit "U"-Schrauben
fixieren. Alle Schrauben mit passendem
Schraubenzieher festziehen.

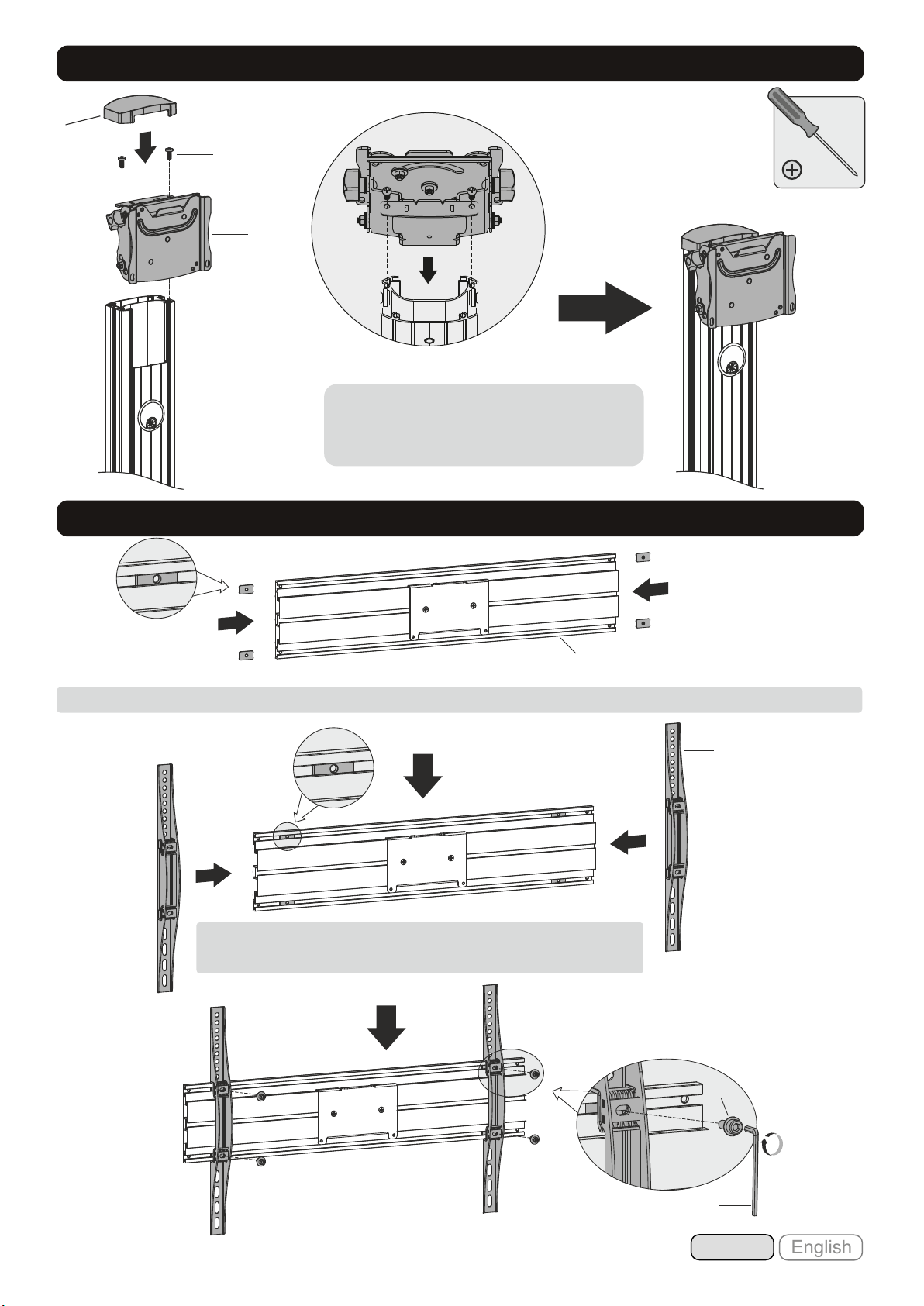

Schritt 3
Schritt 4
P
I
Y
Q

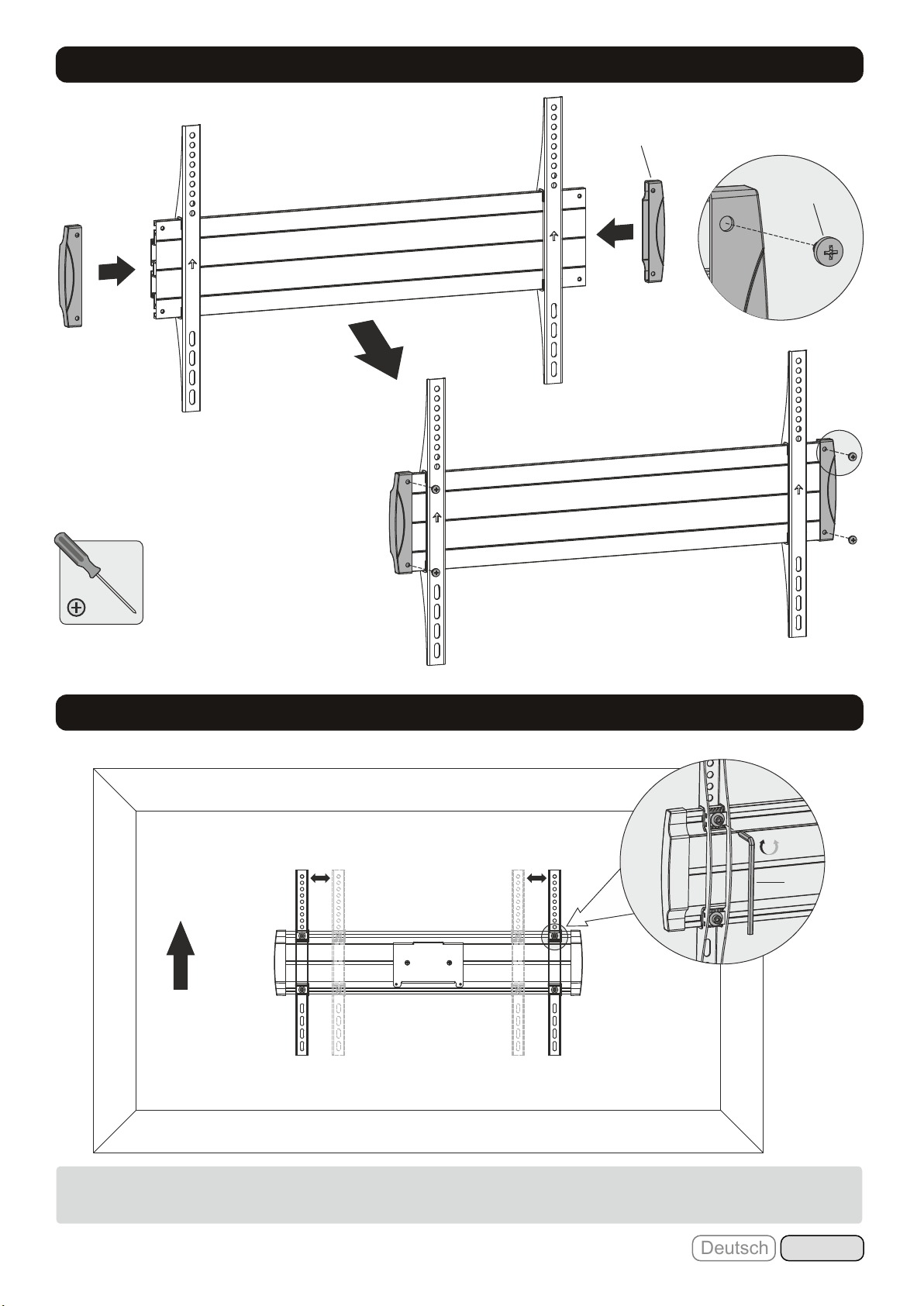

Metallscheiben "P" in die Führungen in der Frontplatte "G" einführen.
G
Montageschienen "I" auf die Frontplatte aufsetzen. Löcher der Montage-
schienen mit den Metallscheiben "P" zentrieren. Montageschienen mit
Schrauben "Q" fixieren, die Schrauben "Q" jedoch nicht festziehen.

English
Deutsch
6
V
H
Y
Frontplatte inkl. Montageschienen am Bildschirm anlegen und die Montageschienen auf die VESA-Löcher auf der Bildschirm-
Rückseite ausrichten. Schrauben an den Montageschienen fest anziehen.
BEACHTEN: Stellen Sie sicher, dass Löcher der Montageschienen mit den VESA-Löchern übereinstimmen.

English
Deutsch
7

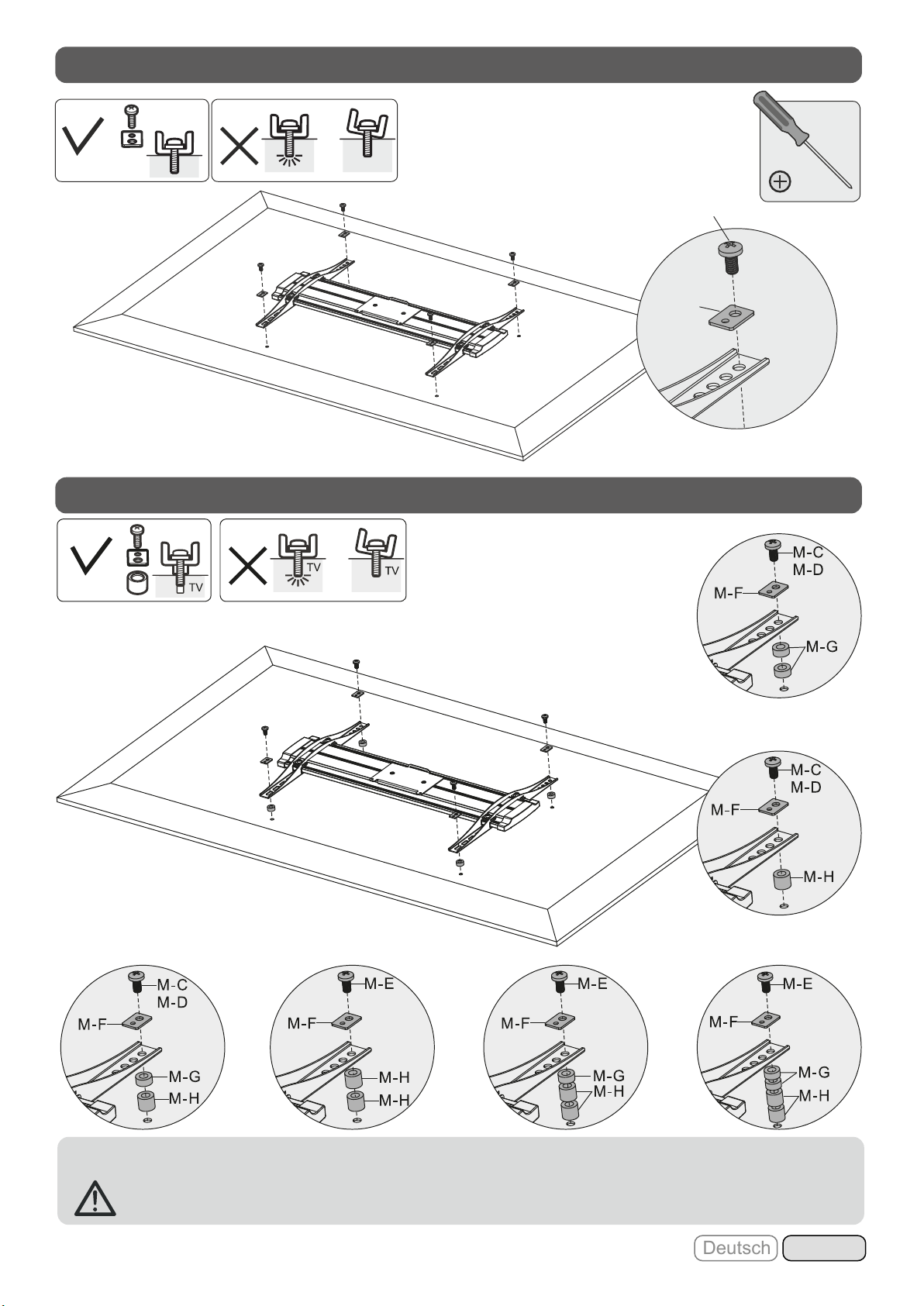

Schritt 4-1
TV
TV
TV
Schritt
4-2 (für Bildschirme mit gewölbter Rückseite)
M-A/M-B/M-C
M-F
Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!
Beachten: Wählen Sie die zu Ihrem TV passenden Schrauben, Unterlegscheiben und falls erforderlich die Abstandshalter.
· Fixieren Sie die Montageschienen mit Hilfe von den dazugehörigen Schrauben.
oder
oder
oder oder oder

English
Deutsch
8
X
Schritt 5
Schritt 6
Plastikhalter
Hebel

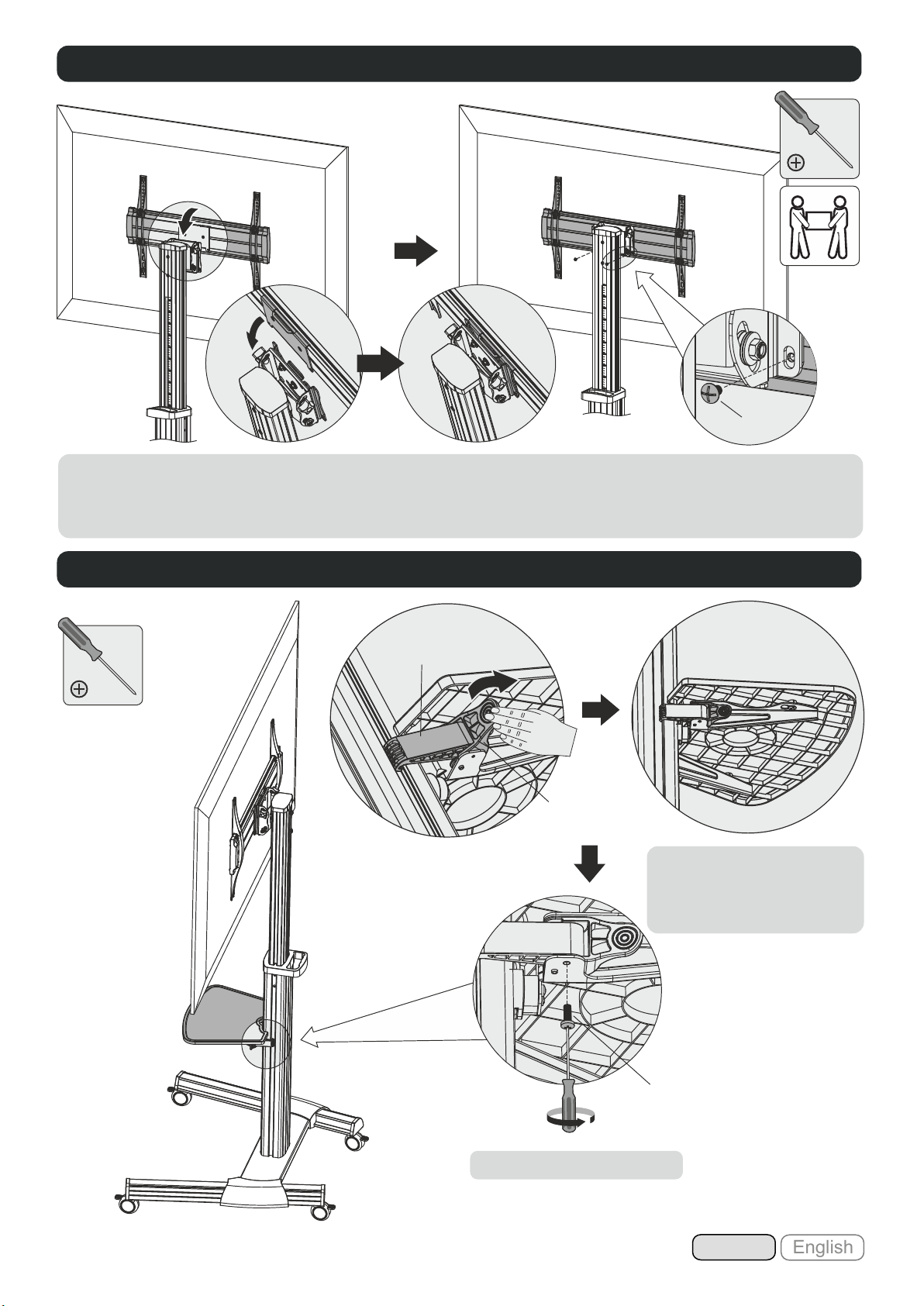

Mit zwei Schrauben "T" fixieren.
T
· Bildschrim inkl. Frontplatte auf die Aufnahmeplatte an der Säule aufhängen.
·Mit zwei Schrauben "X" fixieren und alle Schrauben festziehen.
WICHTIG:Bevor Sie das Bildschirm loslassen, stellen Sie bitte sicher, dass der Bildschirm korrekt montiert ist und alle Schrauben
fest angezogen sind
Die beiden Plastikhalter des
DVD-Regals in die Führungen an
der Säule einführen und beide
Hebel schließen um das Regal zu
fixieren.

English
Deutsch
9
Schritt 7
Schritt 8 (optional)
S
T
Die Kamera-Halterung auf die
Montage- platte mit Hilfe der
Schrauben "S" und "T" montieren.
Alle Schrauben mit passendem
Schraubenzieher festziehen.

English
Deutsch
10
R
V

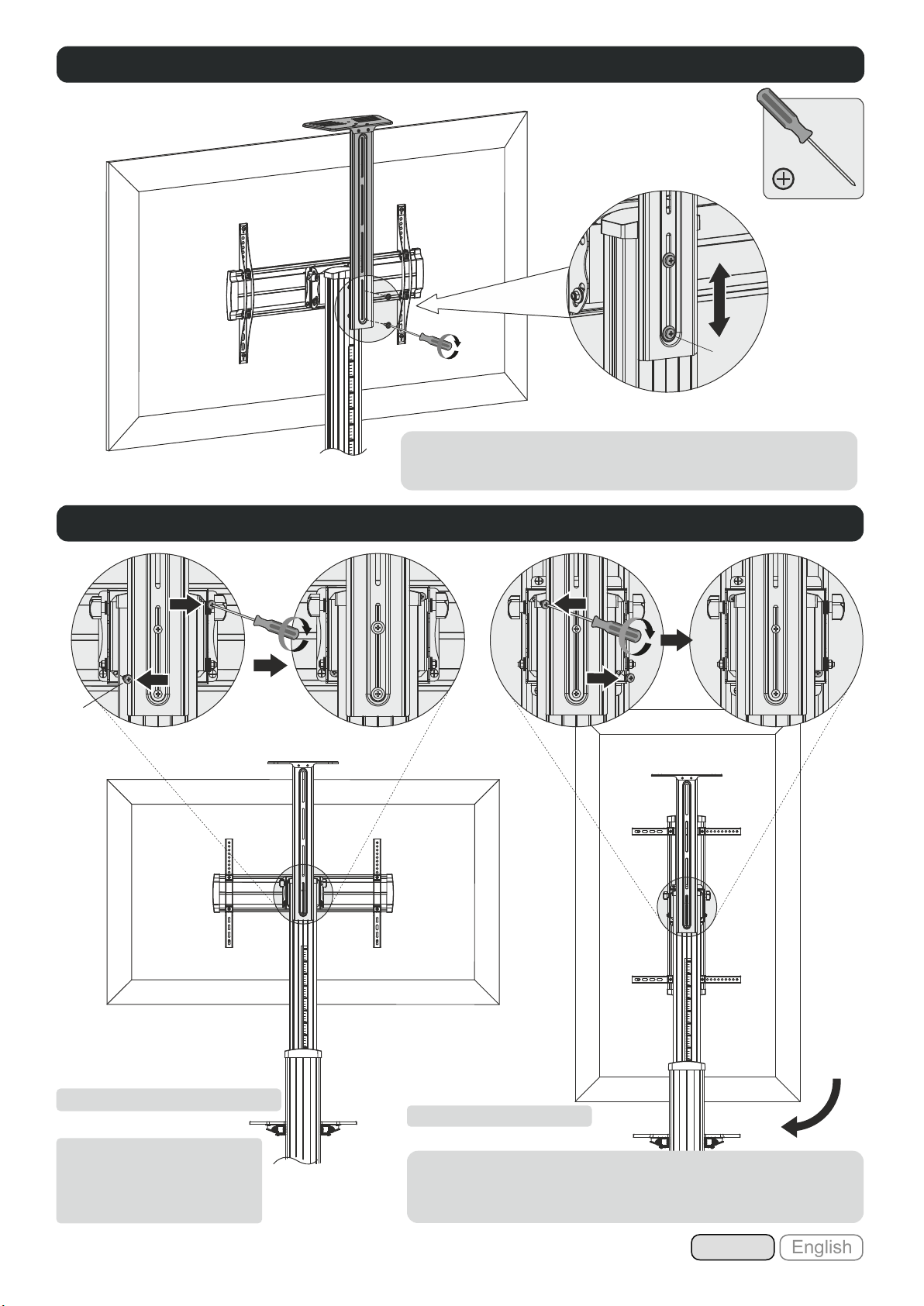

Schritt
9 ( optional)
Schritt
10
A: Für Landschaftsmodus
B: Für Portraitmodus
Montageplatte in der gewünschten Höhe auf der Säule mit den
Schrauben "R" fixieren. Alle Schrauben mit passendem Schrauben-
zieher festziehen.
oder
Frontplatte mit zwei Schrauben
"V" fixieren. Schrauben in die zwei
diagonal (/) ausgerichtete Löcher
einschrauben und festziehen.
Zwei Schrauben entfernen, den Bildschirm um 90° (im Uhrzeigersinn)
drehen und anschließend mit den zwei zuvor entfernten Schrauben
wieder fixieren. Schrauben in die zwei diagonal (\) ausgerichtete Löcher
einschrauben und festziehen

English
Deutsch
11
+5°/-12°
1200mm
1250mm
1300mm
1350mm
1400mm
1450mm
1500mm
1550mm
1600mm
Abstand von der Front-
plattenmitte bis zum
Boden.
-
+
-
+
Y
Schritt 11. Fertig
Lockern Sie die gezeigten Plastikknobs
und stellen Sie die gewünschte
Bildschirm-Neigung ein. Danach ziehen
Sie Knobs wieder zu um die
Neigungseinstellung zu fixieren.
Wartung
• Prüfen Sie in regelmäßigenAbständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
• Bei Fragen kontaktieren Sie Ihren Händler.
Fertig

INSTALLATION MANUAL
v.17.03
!
FS0444
FS0464
TV
50kg
(110lbs)
MAX
200x200
300x300
400x200
400x400
600x400
CAUTION: DO NOT EXCEED
RATED LISTED WEIGHT. SERIOUS
INJURY OR PROPERTY DAMAGE
MAY OCCUR!
DVD
5kg
(11lbs)
MAX
Camera
5kg
(11lbs)
MAX
Please check BEFORE installation distance between VESA mounting holes on your display!
Horizintally
Vertical /
Perpendicularly
VESA-Mounting holes
Horizontally
Vertical / Perpendicularly
min. 200mm max. 400mm max.600mm
min. 200mm max. 408mm max. 408mm
Display back
English
Deutsch
TV Floor Cart and Accessories
This wall mount supports the
following distance between holes:
FS0444 FS0464

1
NOTE: Read the entire instruction manual before you start installation and assembly.
WARNING
English
Deutsch
• Do not begin the installation until you have read and understood all the instructions
and warnings contained in this installation sheet. If you have any questions regarding
any of the instructions or warnings, please contact your local distributor.
• This product was designed to be installed and used ONLY as specified in this
manual. Improper installation of this product may cause damage or serious
injury.
• Make sure that the supporting surface will safely support the combined weight
of the equipment and all attached hardware and components.
• Always use an assistant or mechanical lifting equipment to safely lift and
position the equipment.
• Tighten screws firmly, but do not over tighten. Over tightening can cause
damage the items, this greatly reduces their holding power.
• This product is intended for indoor use only. Using this product outdoors could
lead to product failure and personal injury.
• By reason of large television construction types on the market, we can’t adjust
our screen installation materials for the wall mount for each screen type.
Therefore it is possible that the screws which are numerously delivered don’t fit
with your TV. We ask for your understanding that we can’t cover up all
possibilities of many screen types.
• Make sure that before and after the installation of the screen and the mount
bracket neither you nor somebody else can be injured and other objects can be
damaged. In case of doubt request for help from an expert.
• Make also sure that you and optionally the co-helper or representatives have
registered the mounting instructions before the installation and also the warning
notice.

2
Package M
M-F (x4)
washer
M-C (x4)
M6x30
M-A (x4)
M5x14
M-B (x4)
M6x14
M-H (x8)
spacer, big
M-D (x4)
M8x30
M-E (x4)
M8x50
M-G (x8)
spacer, small
A (x1)
B (x1) C (x1)
D (x1) E (x1)
F (x1) G (x1) H (x2) I (x2)
J (x1) K (x1) L (x1)
M (x1) N (x1) O (x1) P (x4)

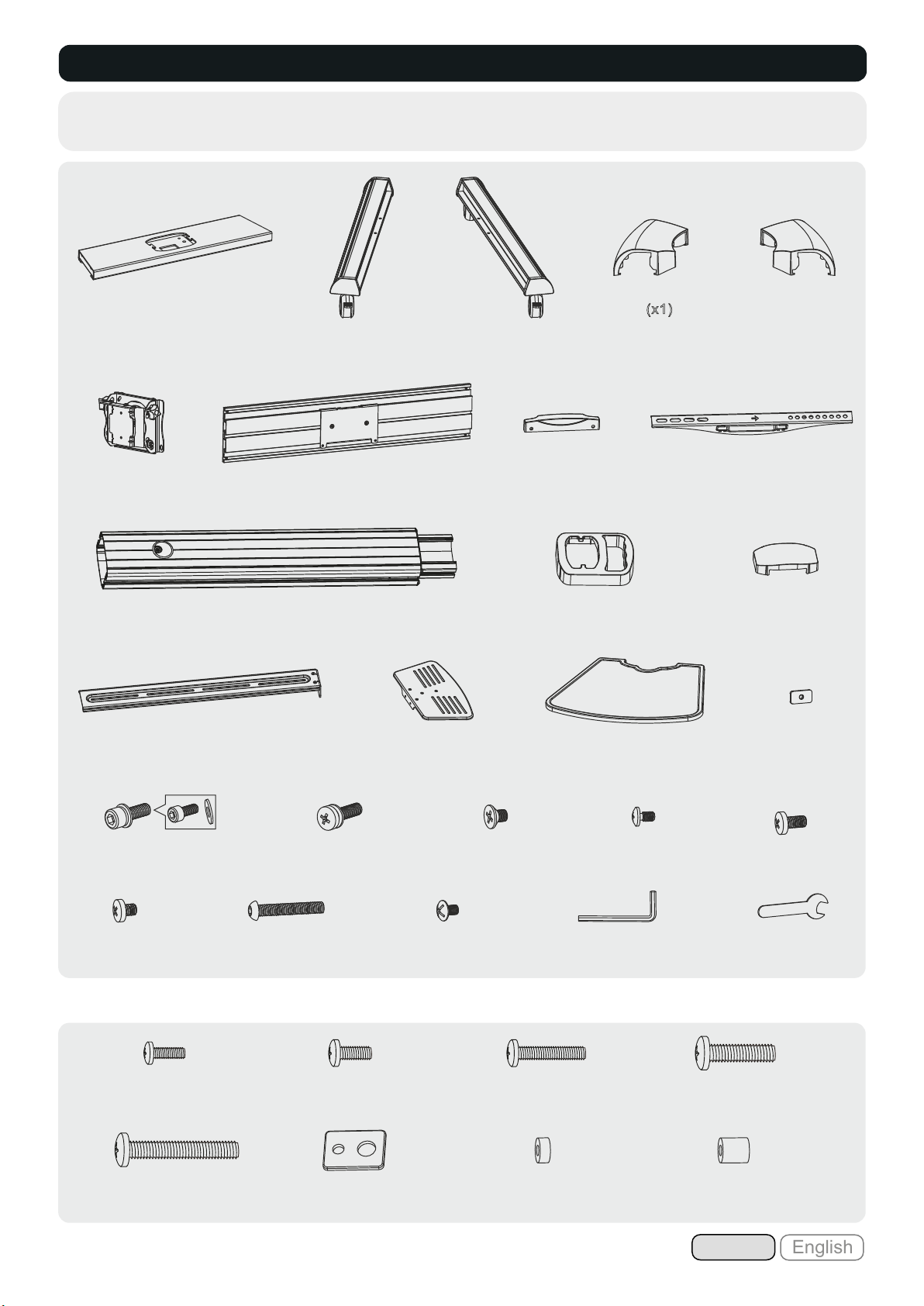

Component Checklist
IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.
If any parts are missing or faulty, telephone your local distributor for a replacement.
English
Deutsch
R (x3)
M6x25
S (x3)
M4x6
T (x4)
M4x6
U (x2)
M6x14
Q (x8)
M6x16
W (x4)
M8x25
V (x6)
M6x8
X (x2)
M5x8
Y (x1) Z (x1)

3
Q
Y
• Insert the right leg into the base. Align the holes in the right leg to the holes in the base. Secure with the screws "Q".
Repeat this step for the left leg.
• Each castor can be adjusted independently for fine tuning adjustments. Slightly turn the nut to lower or raise the base.
Z
Step 2
YY
Adjust to the desired height
then tighten all screws.
CAUTION: Please hold the inner
column when loosening the screws
to adjust height.
Step 1
English
Deutsch

4
Attach the column to the base with the screws "Y" .Tighten all screws using an Allen key.
English
Deutsch

U
L
F
Attach the support plate to the column with the
screws "U". Tighten all screws using a Phillips
screwdriver.
5
Step 3
Step 4
P
I
Y
Q
Insert the washers "P" into the back of universal plate "G" along the plate rails.
G
Insert the adapter brackets "I" into the universal plate. Align the holes in
the adapter brackets to the holes in the washers "P". Insert the four screws
"Q", at this time, do not tighten them.
English
Deutsch

6
V
H
Y
Adjust the adapter brackets to fit the VESA hole pattern of your display. Then tighten all screws with an Allen key.
NOTE: Verify that all VESA holes are properly aligned.
English
Deutsch

7
Step 4-1
TV
TV
TV
Step
4-2 (for display with curved back)
M-A/M-B/M-C
M-F
Tighten all screws but do not over tighten.
Note: Choose the appropriate screws, washers and spacers (if necessary) according to the type of screen.
· Screw the adapter brackets onto the display.
English
Deutsch
or
or
or or or
