ricoo FS0564 User manual

MONTAGEANLEITUNG
v.17.03
English
Deutsch

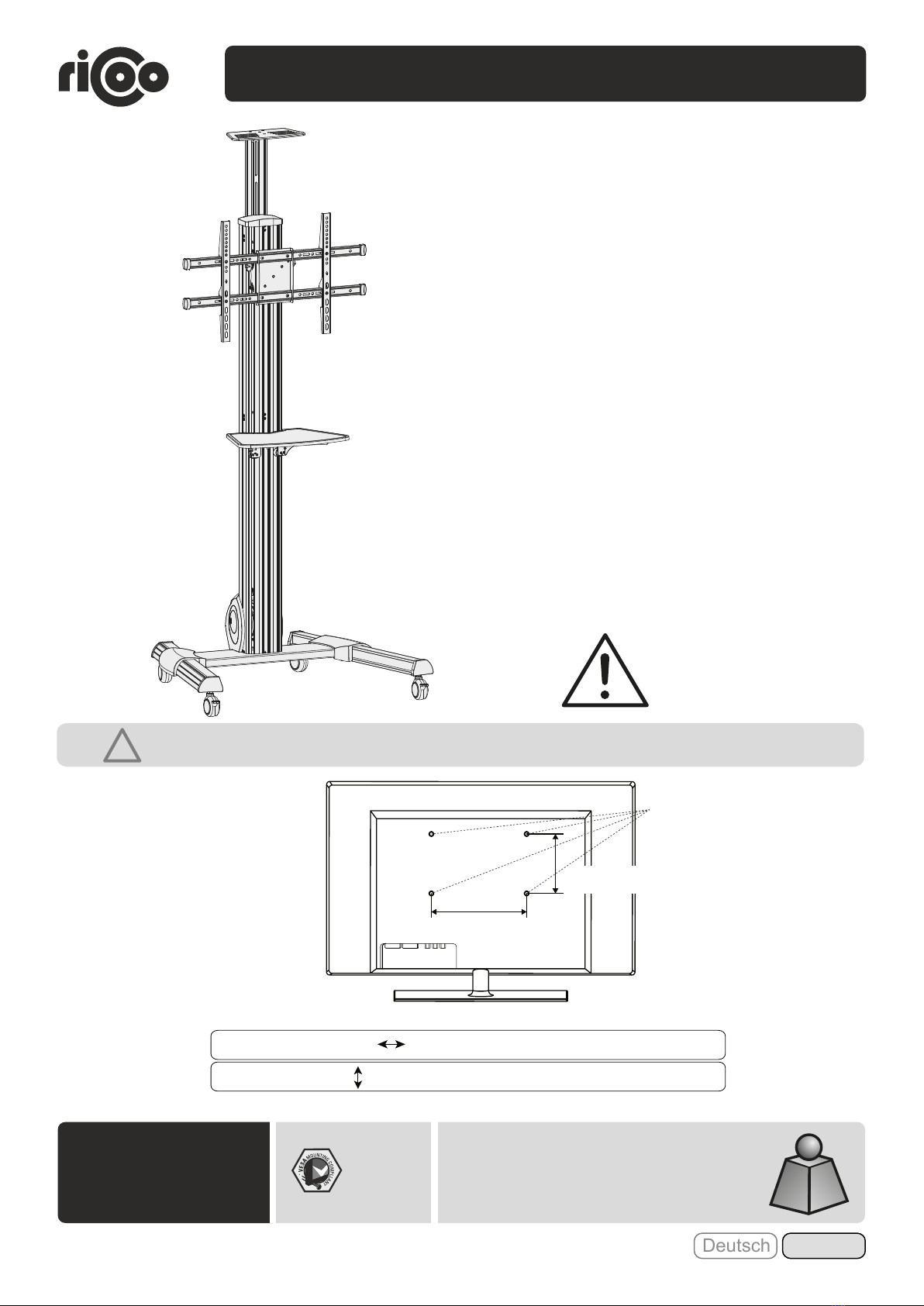

FAHRBARER TV STAND
FS0564
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
200x200
300x300
400x200
400x300
400x400
600x400
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den
VESA - Befestigungslöchern an Ihrem Bildschirm
!
Horizontal / Waagerecht
Vertikal /
Senkrecht
VESA-Befestigungslöcher
Bildschirm Rückseite
Kamera
5kg
(11lbs)
MAX
TV
8-20kg
(18-44lbs)
MAX
DVD
5kg
(11lbs)
MAX
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wageerecht
Vertikal / Senkrecht
min. 200mm - max. 600mm
min. 200mm - max. 404mm

1
English
Deutsch
ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.
WARNUNG
• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in
dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie
Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet
werden. Unsachgemäße Installation dieses Produkts kann Schäden verursachen oder zu
schweren Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl.
aller angeschlossener Komponente sicher tragen kann.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten
Person unterstützen, wenn Sie die Konstruktion oder angeschlossene Komponente heben
oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der
Schrauben kann zu Schäden an der Konstruktion führen und reduziert die Haltbarkeit der
gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im
Freien kann zu Produkt- und Personenschäden führen.
• Aufgrund zahlreicher Fernseh-Bauarten auf dem Markt, können wir unser Bildschirm-Mon-
tagematerial für die Frontplatte nicht auf jedes Bildschirm-Modell abstimmen. Deshalb kann
es vorkommen, dass unsere mitgelieferten Schrauben, trotz Vielfalt, für Ihren Fernseher
eventuell zu kurz oder zu lang sein können. Wir bitten um Ihr Verständnis, dass wir
aufgrund vieler Bildschirm-Modelle bzw. -Hersteller nicht alle Möglichkeiten abdecken
können.
• Stellen Sie vor und während der Montage, sicher, dass weder Sie noch andere Personen
verletzt werden und keine Gegenstände beschädigt werden. Holen Sie sich im Zweifelsfall
Beratung bei einem Fachmann.
• Stellen Sie ebenfalls sicher, dass Sie und eventuelle Mithelfer oder beauftragte Personen
vor der Montage die Montageanleitung, so wie diese Warnhinweise zur Kenntnis genommen
haben.

2
English
Deutsch
Lieferumfang
WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei
sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.
F (x1) G (x1) H (x1)
A (x1) B (x1) C (x1)
D (x1) E (x1)
J (x1)
I (x1) K (x1)
L (x1)
M (x1)
N (x3) O (x2)
Q (x4)
R (x1)
P (x2)
T (x2)
S (x1)
M6x16 (x4)
UM8 (x2)
W
M4x6 (x3)
X
M4x6 (x2)
Y
D1 (x1)
C1 (x1)
M8x25 (x4)
B1
M6x8 (x4)
Z
M6x14 (x10)
A1
M6x25 (x2)
V
M5x14 (x4)
M-A M6x14 (x4)
M-B M6x30 (x4)
M-C
M-H (x8)
M-G (x8)M-F (x4)
M8x30 (x4)
M-D
Paket M
M8x50 (x4)
M-E

3
English
Deutsch

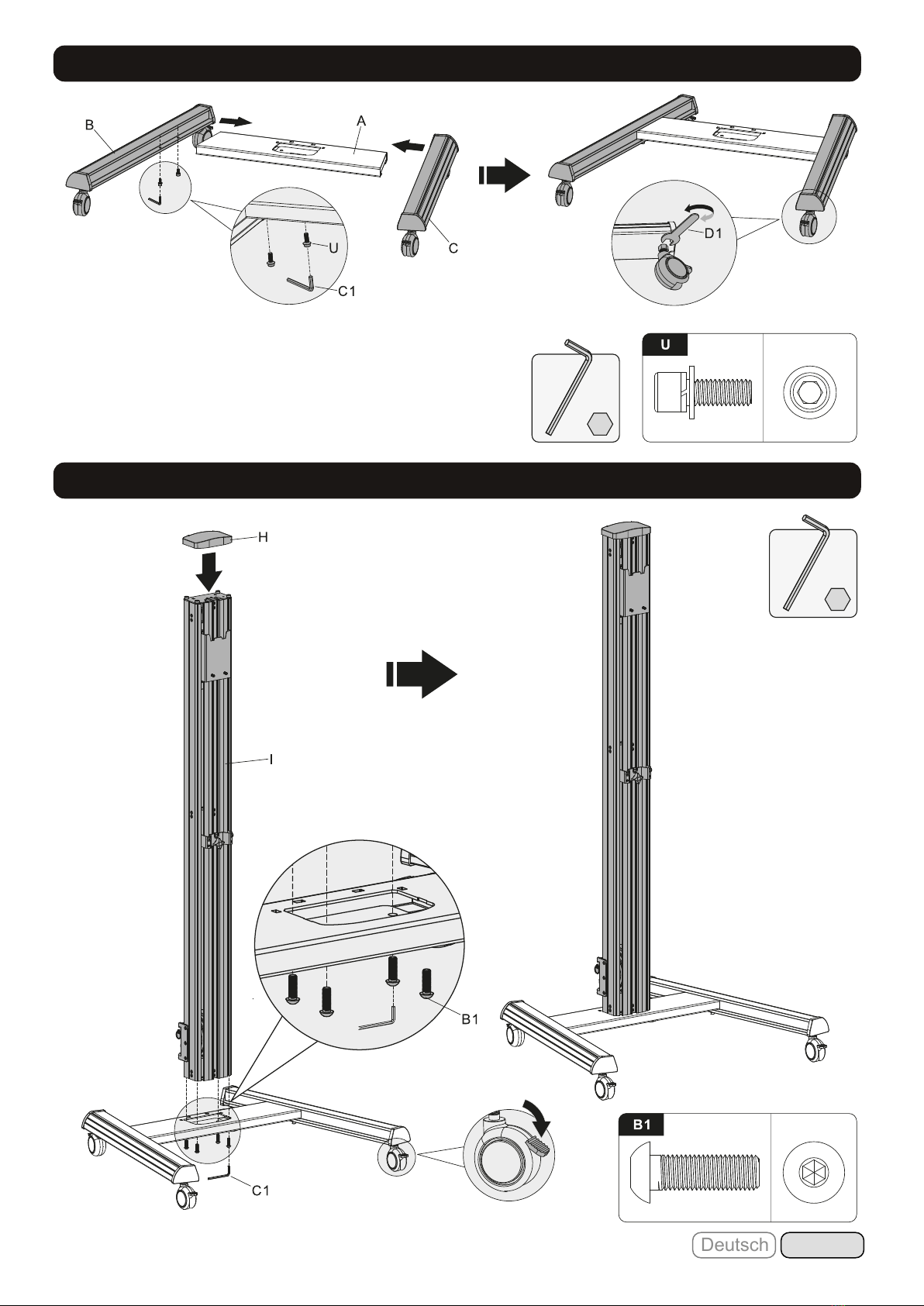

Schritt 1
Schritt 2

4
English
Deutsch
Schritt 3

5
English
Deutsch

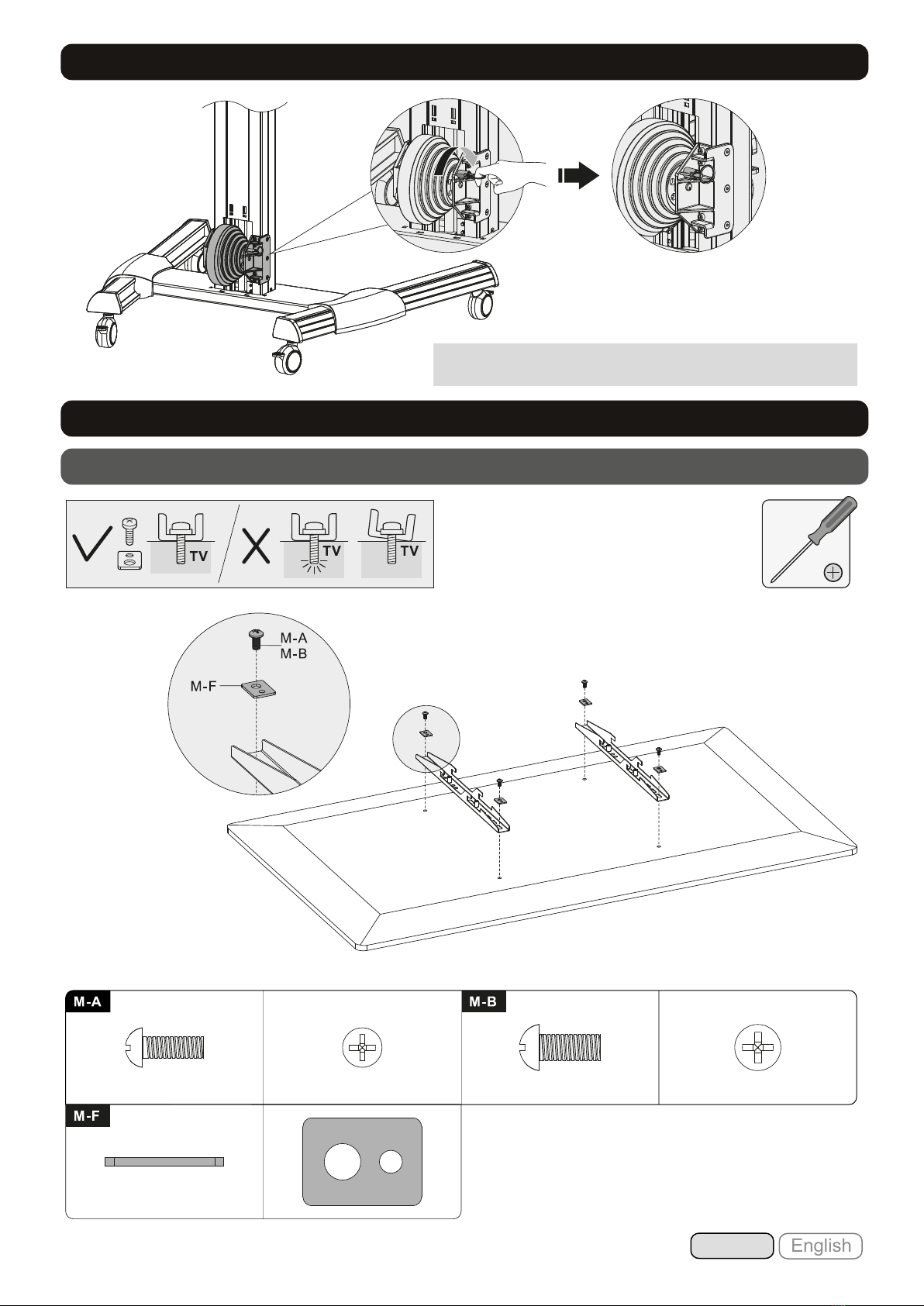

Schritt 4
Schritt 5
Schritt 5-1
Ziehen Sie den Metallring nach außen und drehen Sie den Metallring um
90 ° im Uhrzeigersinn. Dann den Metallring loslassen.

Schritt 5-2
6
English
Deutsch

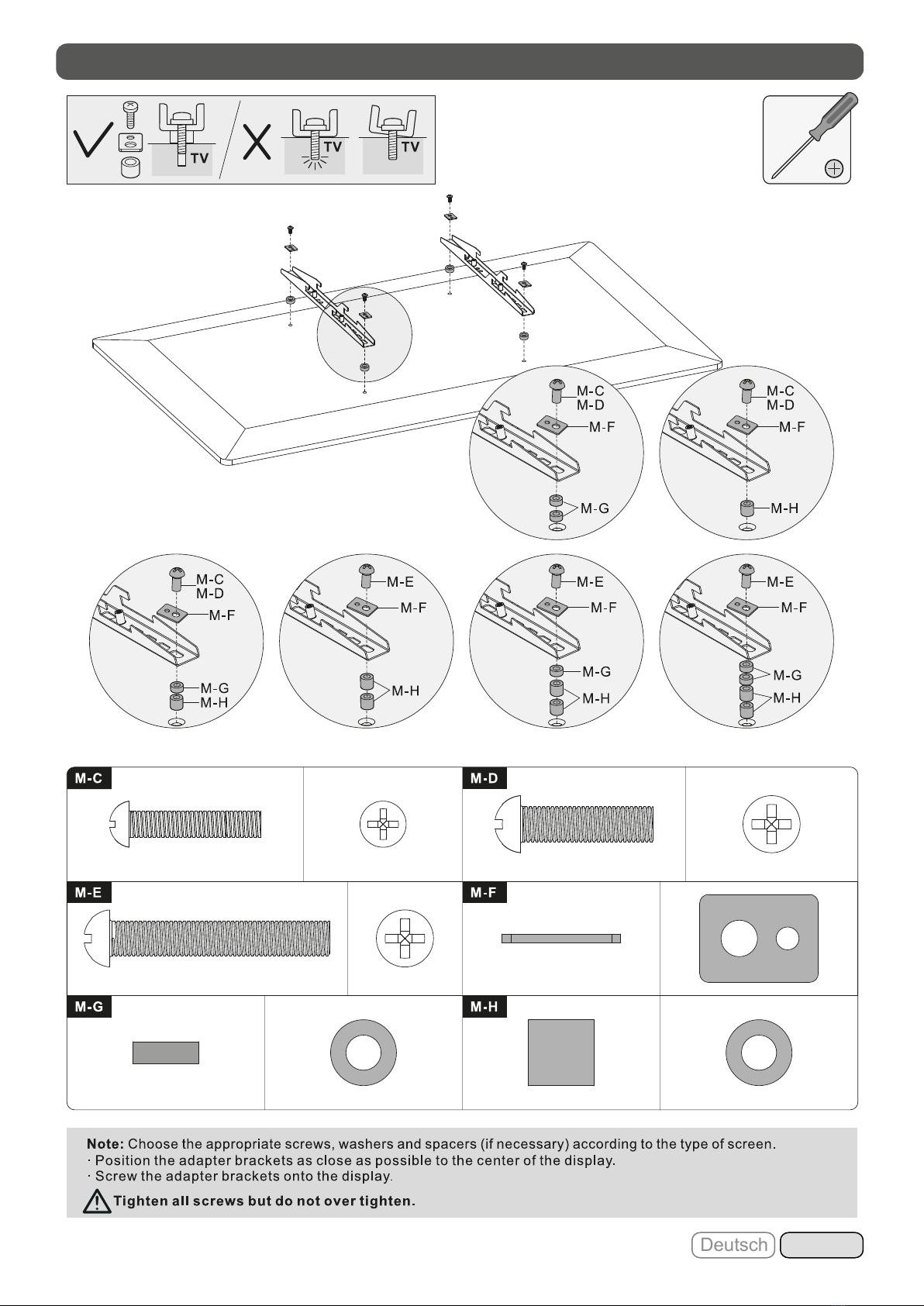

Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen!
Beachten: Wählen Sie die zu Ihrem TV passenden Schrauben, Unterlegscheiben und falls erforderlich die Abstandshalter.
· Fixieren Sie die Montageschienen mit Hilfe von den dazugehörigen Schrauben.

Schritt 6
Schritt 7
7
English
Deutsch

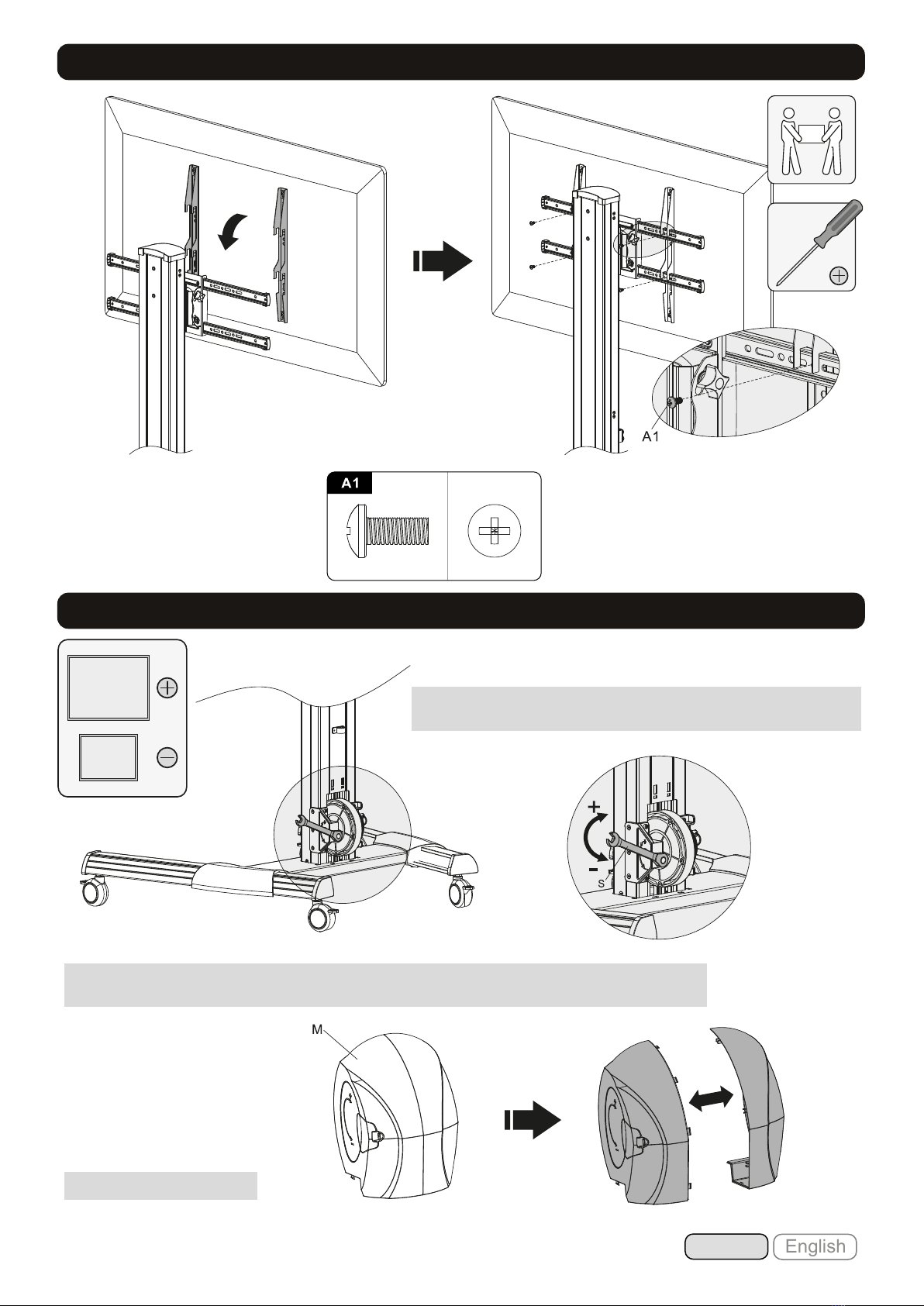

großer
Bildschirm
kleiner
Bildschirm
Benutzen Sie den passenden Schraubenschlüssel, um die Einstellschiene
entsprechend dem Bildschirmgewicht zu lösen oder festzuziehen.
- Wenn der Bildschirm selbständig absinkt, drehen Sie die Einstellschiene in Richtung des "+" Zeichens.
- Wenn der Bildschirm selbständig nach oben steigt, drehen Sie die Einstellschiene in Richtung des "-" Zeichens.

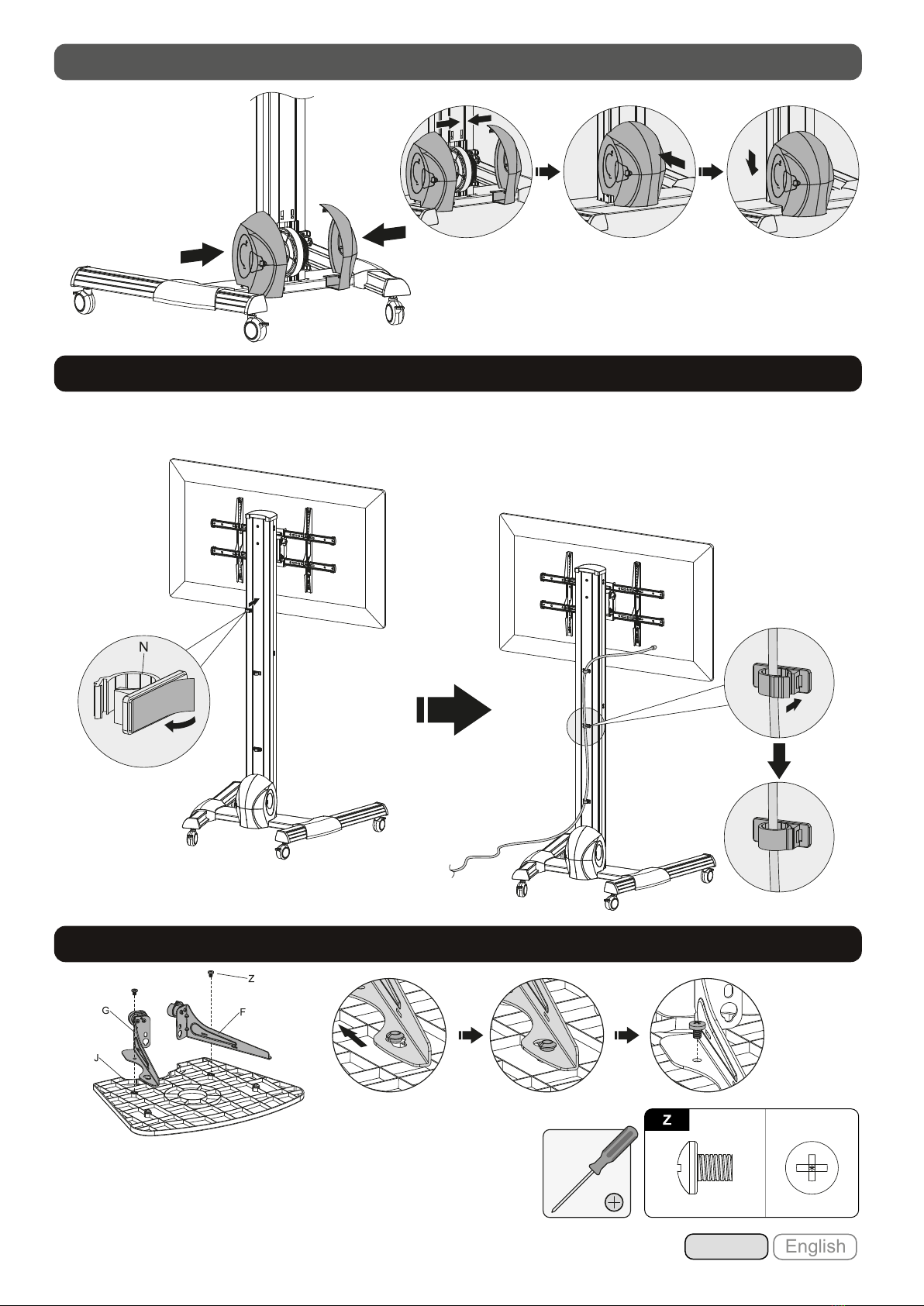

Öffnen der Plastikabdeckung

Schritt 8
Schritt 9
8
English
Deutsch

9
English
Deutsch

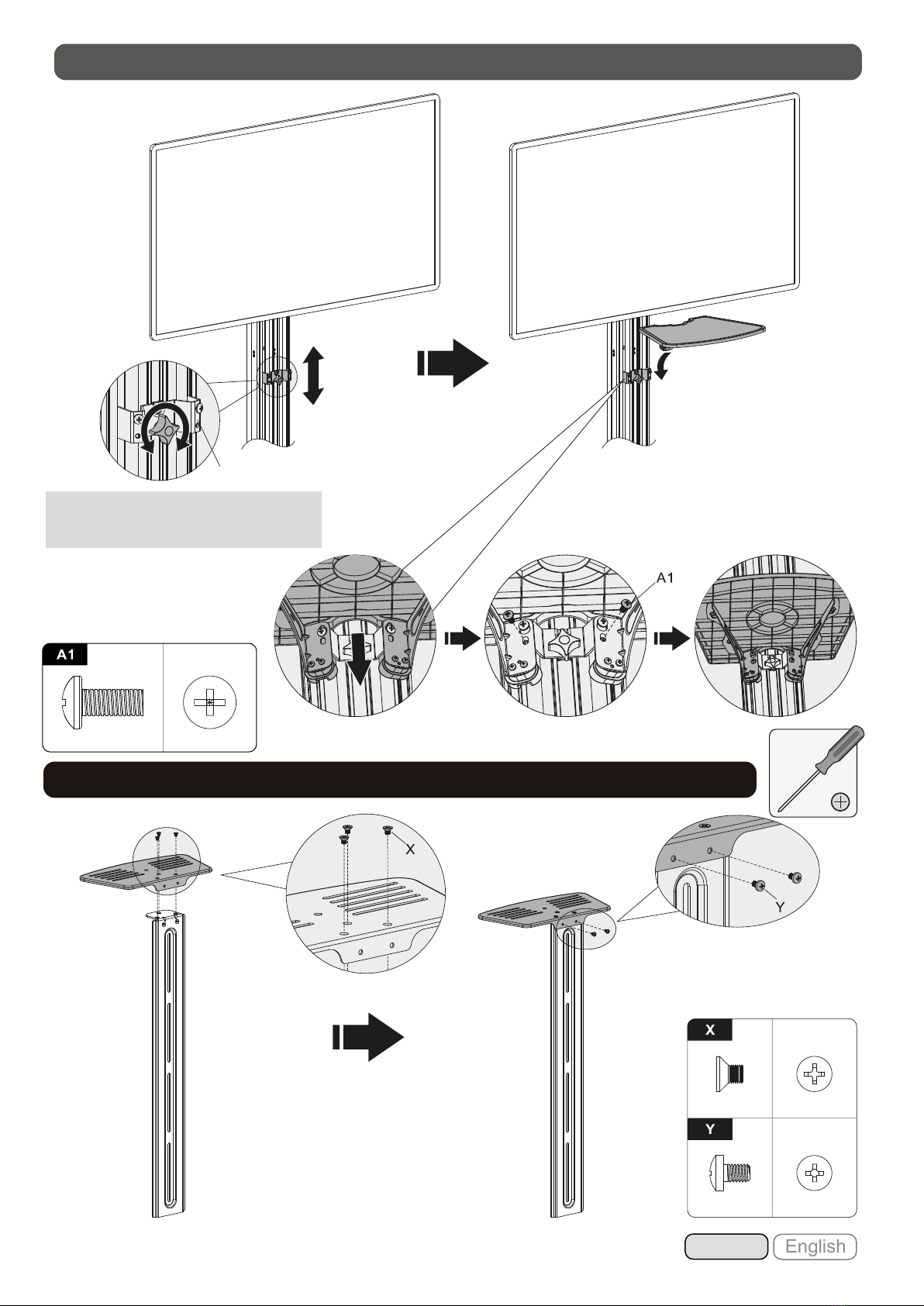

Schritt 10
Lösen Sie die Flugelmutter, um den Halter auf
die gewünschte Höhe einzustellen, und ziehen
Sie die Flugelmutter fest, um ihn zu sichern.
Halter

Schritt 11
10
English
Deutsch
oder

Fertig
11
English
Deutsch

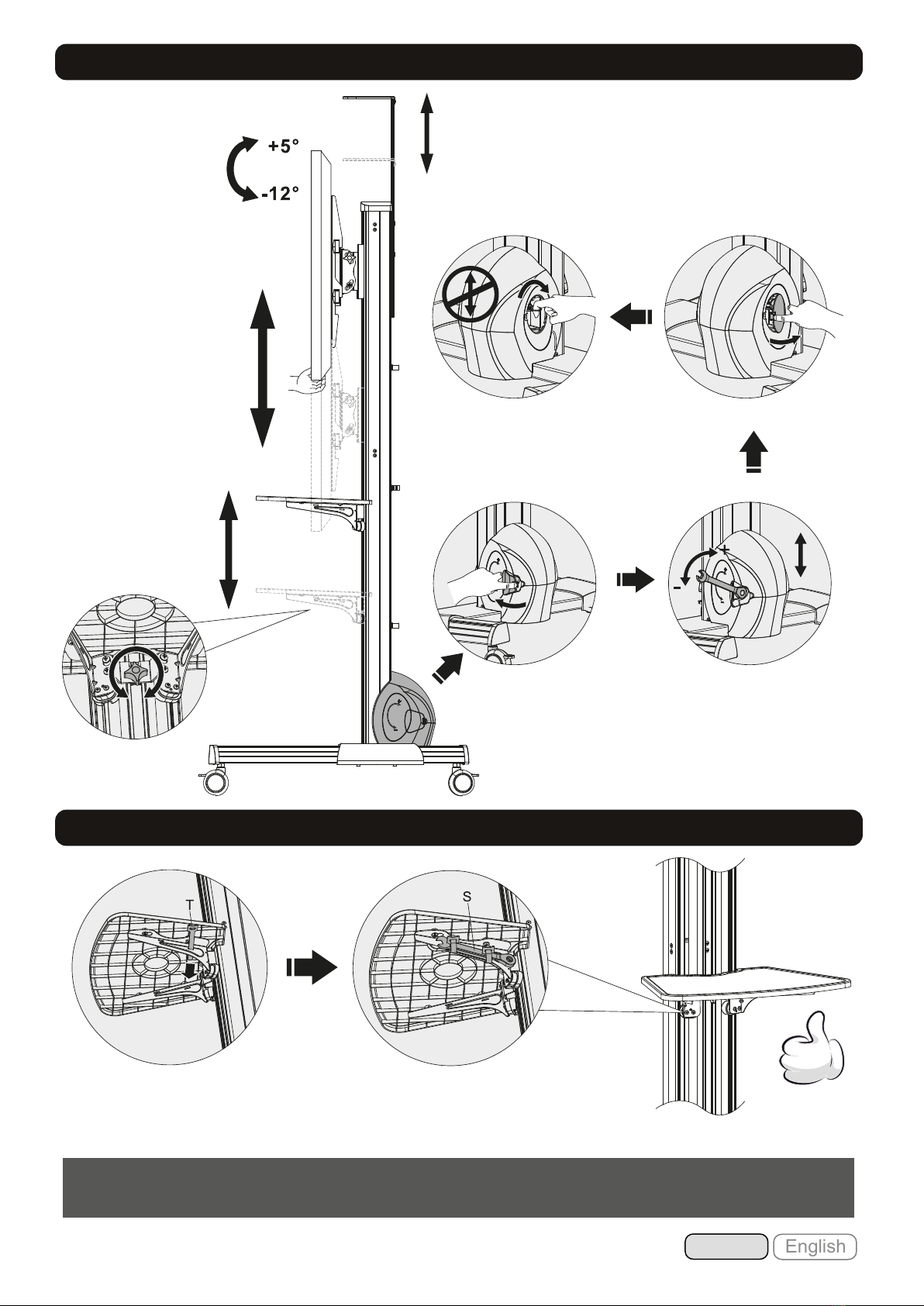

Schritt 12
Schritt 13
Wartung
• Prüfen Sie in regelmäßigenAbständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
• Bei Fragen kontaktieren Sie Ihren Händler.

INSTALLATION MANUAL
v.17.03
English
Deutsch
CAUTION: DO NOT EXCEED
RATED LISTED WEIGHT. SERIOUS
INJURY OR PROPERTY DAMAGE
MAY OCCUR!
FLAT PANEL DISPLAY CART
!
Please check BEFORE installation distance between VESA mounting holes on your display!
Horizintally
Vertical /
Perpendicularly
VESA-Mounting holes
Display back
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wageerecht
Vertikal / Senkrecht
FS0564
200x200
300x300
400x200
400x300
400x400
600x400
Kamera
5kg
(11lbs)
MAX
TV
8-20kg
(18-44lbs)
MAX
DVD
5kg
(11lbs)
MAX
min. 200mm - max. 600mm
min. 200mm - max. 404mm

1English
Deutsch
NOTE: Read the entire instruction manual before you start installation and assembly.
WARNING
• Do not begin the installation until you have read and understood all the instructions
and warnings contained in this installation sheet. If you have any questions regarding
any of the instructions or warnings, please contact your local distributor.
• This product was designed to be installed and used ONLY as specified in this
manual. Improper installation of this product may cause damage or serious
injury.
• Make sure that the supporting surface will safely support the combined weight
of the equipment and all attached hardware and components.
• Always use an assistant or mechanical lifting equipment to safely lift and
position the equipment.
• Tighten screws firmly, but do not over tighten. Over tightening can cause
damage the items, this greatly reduces their holding power.
• This product is intended for indoor use only. Using this product outdoors could
lead to product failure and personal injury.
• By reason of large television construction types on the market, we can’t adjust
our screen installation materials for the wall mount for each screen type.
Therefore it is possible that the screws which are numerously delivered don’t fit
with your TV. We ask for your understanding that we can’t cover up all
possibilities of many screen types.
• Make sure that before and after the installation of the screen and the mount
bracket neither you nor somebody else can be injured and other objects can be
damaged. In case of doubt request for help from an expert.
• Make also sure that you and optionally the co-helper or representatives have
registered the mounting instructions before the installation and also the warning
notice.

2English
Deutsch
Component Checklist
IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.
If any parts are missing or faulty, telephone your local distributor for a replacement.
F (x1) G (x1) H (x1)
M5x14 (x4)
M-A M6x14 (x4)
M-B M6x30 (x4)
M-C
M-H (x8)
M-G (x8)M-F (x4)
M8x30 (x4)
M-D
Package M
M8x50 (x4)
M-E
A (x1) B (x1) C (x1)
D (x1) E (x1)
J (x1)
I (x1) K (x1)
L (x1)
M (x1)
N (x3) O (x2)
Q (x4)
R (x1)
P (x2)
T (x2)
S (x1)
M6x16 (x4)
UM8 (x2)
W
M4x6 (x3)
X
M4x6 (x2)
Y
D1 (x1)
C1 (x1)
M8x25 (x4)
B1
M6x8 (x4)
Z
M6x14 (x10)
A1
M6x25 (x2)
V

3English
Deutsch
Step 1
Step 2

4English
Deutsch
Step 3

5English
Deutsch
Step 4
Step 5
Step 5-1

6English
Deutsch
Step 5-2

7English
Deutsch
Step 6
Step 7
big
display
small
display
