Riello MINI 11 User manual

cod. 20111044 rev. 3 09/2016
RIELLO MINI 11 - 13 - 17
IT MANUALE UTENTE
EN USER MANUAL
FR MANUEL D’UTILISATION
ES MANUAL DE USO
PT MANUAL PARA USO
HU FELHASZNÁLÓI KÉZIKÖNYV
RO MANUAL DE UTILIZARE
GR ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

2
RIELLO MINI
Gentile Cliente,
La ringraziamo per aver preferito uno scalda-
bagno, un prodotto moderno, di qualità, in gra-
do di assicurarLe il massimo benessere per
lungo tempo con elevata afdabilità e sicurez-
za; in modo particolare se sarà afdato ad un
Servizio Tecnico di Assistenza, che è specica-
tamente preparato ed addestrato per effettuare
la manutenzione periodica, potrà mantenerlo al
massimo livello di efcienza, con minori costi
di esercizio ed, in caso di necessità, disporre
di ricambi originali. Questo libretto di istruzio-
ne contiene importanti informazioni e suggeri-
menti che devono essere osservati per una più
semplice installazione ed il miglior uso possibi-
le dello scaldabagno RIELLO MINI.
Rinnovati ringraziamenti
Riello S.p.A.
CONFORMITÀ
Gli scaldabagni RIELLO MINI sono conformi
alle Direttive:
−Gas 2009/142/CE
−Compatibilità Elettromagnetica 2014/30/UE
−Bassa Tensione 2014/35/UE
−progettazione ecocompatibile dei prodotti
connessi all’energia 2009/125/CE
−indicazioni del consumo di energia median-
te etichettatura 2010/30/UE
−Regolamento delegato (UE) n. 812/2013
−Regolamento delegato (UE) n. 814/2013
51AP274
INDICE
In alcune parti del libretto sono utilizzati i
simboli:
9 = per azioni che richiedono particolare
cautela ed adeguata preparazione
0 = per azioni che NON DEVONO essere
assolutamente eseguite
1.1 Avvertenze generali ............... 3
1.2 Regole fondamentali di sicurezza..... 4
1.3 Conoscere lo scaldabagno.......... 5
1.4 Messa in servizio ................. 5
1.5 Modica della temperatura
acqua calda sanitaria .............. 6
1.6 Spegnimento temporaneo .......... 6
1.7 Spegnimento per lunghi periodi ...... 7
1.8 Manutenzione.................... 7
1.9 Pulizia.......................... 7
1.10 Anomalie e soluzioni............... 8
GARANZIA
Il pr odotto RIELL O gode di una GARANZIA CON-
VENZIONALE (valida per Italia, Repubblica di San
Marino, Città del Vaticano), a partire dalla data di ac-
quisto del prodotto alle Condizioni di Garanzia Con-
venzionale.
Conservare la documentazione di acquisto del pro-
dotto da presentare al Centro di Assistenza auto-
rizzato RIELLO per poter richiedere l’intervento in
garanzia.
Gli interventi in garanzia devono essere effettuati
esclusivamente tramite i Centri di Assistenza Auto-
rizzati RIELLO, pena la decadenza della Garanzia
Convenzionale.

3
ITALIANO
1.1 Avvertenze generali
9 Al ricevimento del prodotto assicurarsi
dell’integrità e della completezza della for-
nitura ed in caso di non rispondenza a
quanto ordinato, rivolgersi all’Agenzia che
ha venduto l’apparecchio.
9 L’installazione dello scal-
dabagno RIELLO MINI
deve essere effettuata
da impresa abilitata
che a ne lavoro rilasci
al proprietario la dichia-
razione di conformità di
installazione realizzata
a regola d’arte, cioè in ot-
temperanza alle Norme vigenti Nazionali
e Locali ed alle indicazioni fornite dal co-
struttore nel libretto di istruzione a corredo
dell’apparecchio.
9 Lo scaldabagno RIELLO MINI deve esse-
re destinato all’uso previsto per il quale è
stato espressamente realizzato. È esclu-
sa qualsiasi responsabilità contrattuale ed
extracontrattuale del costruttore per danni
causati a persone, animali o cose, da erro-
ri d’installazione, di regolazione, di manu-
tenzione e da usi impropri.
9 In caso di fuoriuscite d’acqua scollegare lo
scaldabagno dalla rete di alimentazione
elettrica, chiudere l’alimentazione idrica ed
avvisare, con sollecitudine, il Servizio Tec-
nico di Assistenza oppure personale pro-
fessionalmente qualicato.
9 Il non utilizzo dello scal-
dabagno per un lungo
periodo comporta l’ef-
fettuazione almeno del-
le seguenti operazioni:
−posizionare l’interrutto-
re principale dell’apparec-
chio su “OFF”
−posizionare l’interruttore generale
dell’impianto su “spento”
−chiudere i rubinetti del combustibile e
dell’acqua dell’impianto termico
−svuotare l’impianto se c’è pericolo di
gelo.
9 Qualsiasi intervento di assistenza e di ma-
nutenzione dell’apparecchio deve essere
eseguito da personale qualicato.
9 La manutenzione dello scaldabagno deve
essere eseguita almeno una volta l’anno
da personale qualicato.
9 Questo libretto e quello per l’Installatore e
per il Servizio Tecnico di Assistenza sono
parte integrante dell’apparecchio e di con-
seguenza devono essere conservati con
cura e dovranno sempre accompagnare lo
scaldabagno anche in caso di sua cessio-
ne ad altro proprietario o utente oppure di
un trasferimento su altro impianto. In caso
di danneggiamento o smarrimento richie-
derne un altro esemplare al Servizio Tecni-
co di Assistenza di Zona.
9 Gli scaldabagni RIELLO MINI devono es-
sere equipaggiati esclusivamente con ac-
cessori originali.
9 Smaltire i materiali di imballaggio nei con-
tenitori appropriati presso gli appositi cen-
tri di raccolta.
9 I riuti devono essere smaltiti senza peri-
colo per la salute dell’uomo e senza usare
procedimenti o metodi che potrebbero re-
care danni all’ambiente.
9 Il prodotto a ne vita non dev’essere
smaltito come un riuto solido urbano ma
dev’essere conferito ad un centro di rac-
colta differenziata.
9 Prima di effettuare operazioni di pulizia,
scollegare lo scaldabagno dalla rete di ali-
mentazione elettrica posizionando l’inter-
ruttore bipolare dell’impianto e quello prin-
cipale del pannello di comando su “OFF”.

4
RIELLO MINI
1.2 Regole fondamentali di sicurezza
Ricordiamo che l’utilizzo di prodotti che impie-
gano combustibili, energia elettrica ed acqua
comporta l’osservanza di alcune regole fonda-
mentali di sicurezza quali:
0 È vietato azionare dispositivi o apparecchi
elettrici quali interruttori, elettrodomestici,
ecc. se si avverte odore di combustibile o
di incombusti. In questo caso:
−aerare il locale aprendo porte e nestre;
−chiudere il dispositivo d’intercettazione
combustibile;
−fare intervenire con sollecitudine il Ser-
vizio Tecnico di Assistenza oppure per-
sonale professionalmente qualicato.
0 È vietato toccare l’appa-
recchio se si è a piedi
nudi e con parti del
corpo bagnate.
0 È vietato qualsiasi
intervento tecnico o
di pulizia prima di aver
scollegato l’apparecchio
dalla rete di alimentazione elettrica posi-
zionando l’interruttore generale dell’im-
pianto su “spento” e l’interruttore principa-
le dello scaldabagno su “OFF”.
0 È vietato modicare i dispositivi di sicurez-
za o di regolazione senza l’autorizzazione
e le indicazioni del costruttore dell’appa-
recchio.
0 È vietato tappare lo scarico della conden-
sa.
0 È vietato tirare, staccare, torcere i cavi
elettrici, fuoriuscenti dell’apparecchio, an-
che se questo è scollegato dalla rete di
alimentazione elettrica.
0 È vietato tappare o ridurre dimensional-
mente le aperture di aerazione del locale
di installazione. Le aperture di aerazione
sono indispensabili per una corretta com-
bustione.
0 È vietato esporre l’apparecchio agli agen-
ti atmosferici perché non è progettato per
funzionare all’esterno.
0 È vietato lasciare contenitori e sostanze
inammabili nel locale dov’è installata lo
scaldabagno.
0 Questo apparecchio
non è utilizzabile da
persone (incluse
bambini) con ridotte
capacità siche, sen-
soriali, mentali o con
scarsa esperienza e
conoscenza dell’oggetto, a
meno che non siano visionati o istruiti dalla
persona responsabile per il suo utilizzo in
sicurezza.
0 È vietato disperdere nell’ambiente e la-
sciare alla portata dei bambini il materiale
dell’imballo in quanto può essere poten-
ziale fonte di pericolo. Deve quindi essere
smaltito secondo quanto stabilito dalla le-
gislazione vigente.
0 È vietato intervenire su elementi sigillati.
0 È vietato appoggiare sullo scaldabagno
oggetti che possano essere causa di pe-
ricolo.
0 È vietata l’utilizzazione dell’apparecchio
per scopi diversi da quanto specicato.

5
ITALIANO
1.3 Conoscere lo scaldabagno
RIELLO MINI è uno scaldabagno a gas a ca-
mera stagna e a tiraggio forzato per la produ-
zione istantanea di acqua calda sanitaria. È
adatto a funzionare con gas metano/aria pro-
panata oppure con gas di petrolio liquefatto
(GPL).
Il controllo elettronico, l’accensione automa-
tica e la modulazione continua consentono di
mantenere costante la temperatura dell’acqua
erogata e di ridurre il consumo del gas.

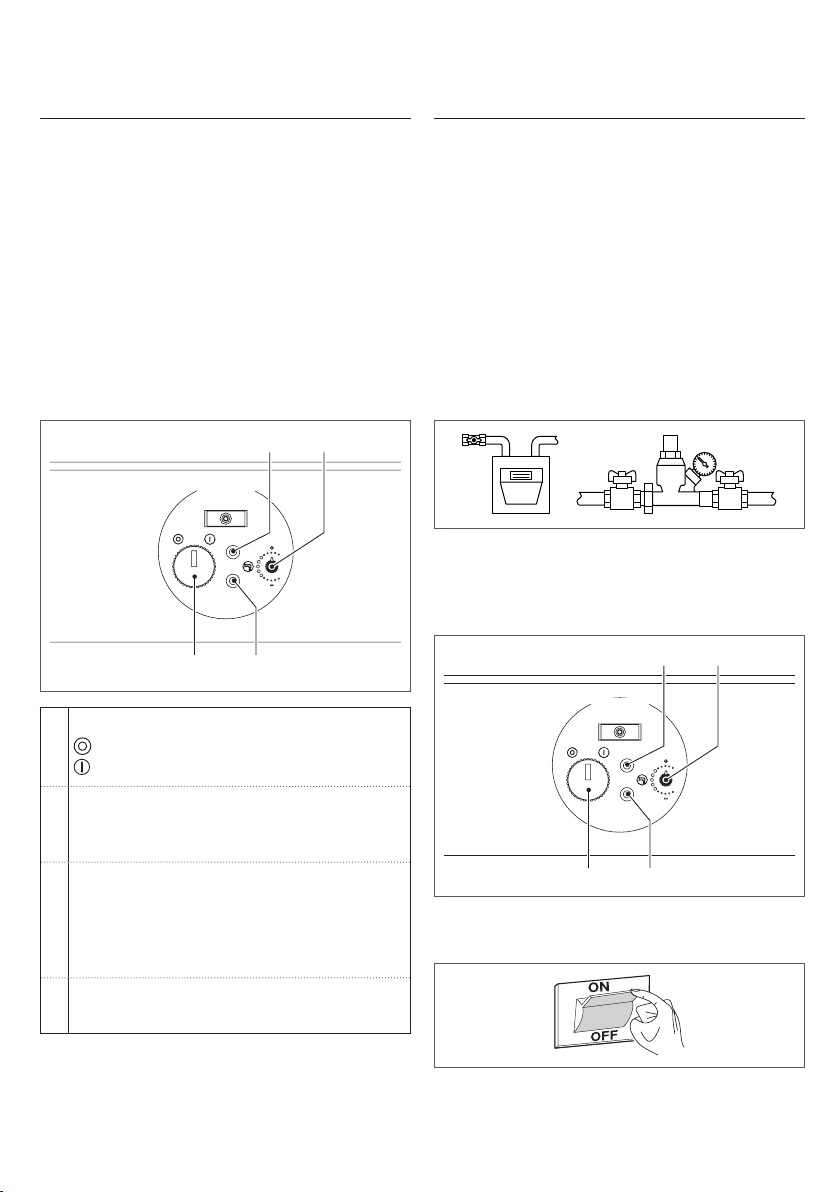

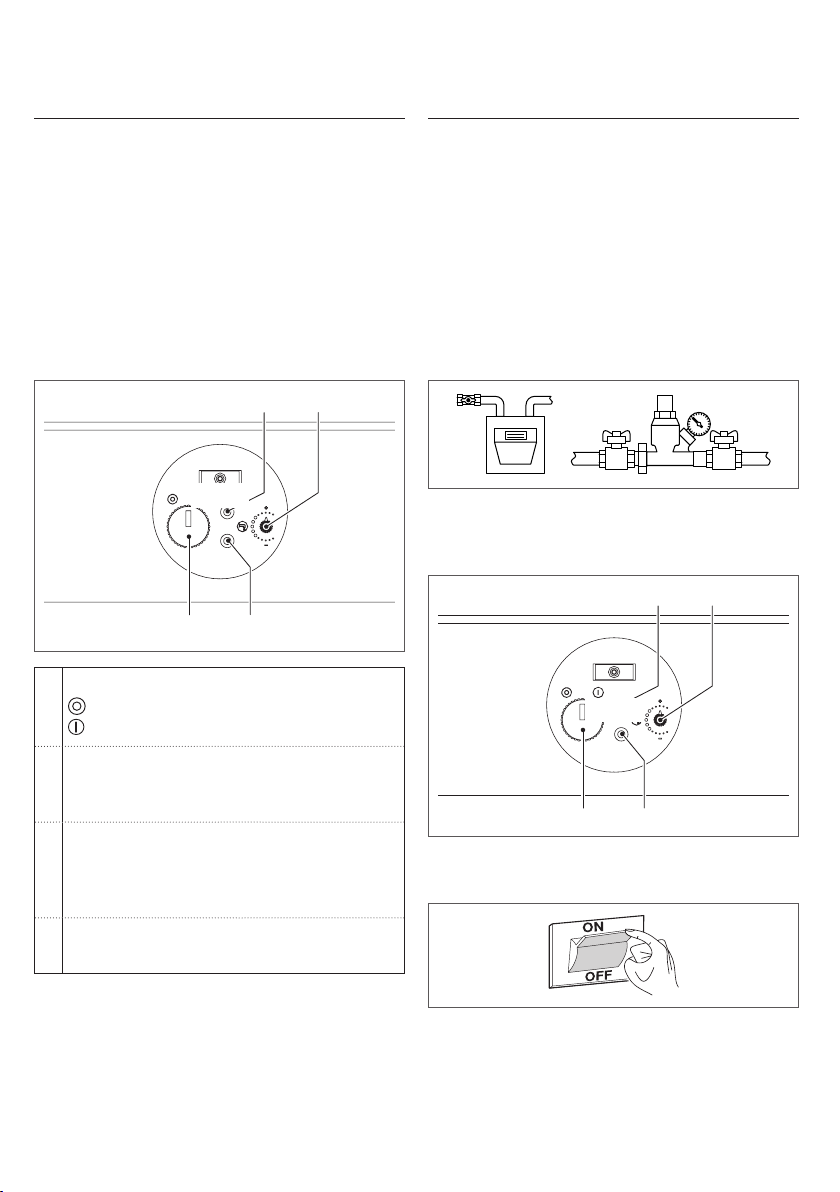

INTERFACCIA COMANDI
C
DA
B
A
Interruttore principale
Spento
Acceso
BRegolatore di temperatura Permette di impostare il valore della
temperatura dell’acqua sanitaria
C
Segnalazione verde
Lampeggiante per indicare la presenza di
alimentazione elettrica.
Fissa per indicare il bruciatore acceso.
DSegnalazione rossa Si illumina se si verica un blocco del bru-
ciatore
1.4 Messa in servizio
La prima messa in servizio dello scaldabagno
RIELLO MINI deve essere eseguita dal Servi-
zio Tecnico di Assistenza dopodiché lo scalda-
bagno potrà funzionare automaticamente.
Si potrà però presentare la necessità di rimet-
tere in funzione senza coinvolgere il Servizio
Tecnico: ad esempio dopo un periodo di assen-
za prolungato.
In questi casi dovranno essere effettuati i con-
trolli e le operazioni seguenti:
−Vericare che i rubinetti del combustibile e
dell’acqua dell’impianto idrico siano aperti
−Accedere ai comandi premendo lo sportelli-
no nella zona superiore, sollevando l’estre-
mità inferiore e facendolo ruotare delicata-
mente
C
DA
B
−Posizionare l’interruttore generale dell’im-
pianto su “acceso” e vericare il lampeggia-
re della segnalazione verde
−Posizionare il regolatore di temperatura (B)
a circa 2/3 della rotazione massima se non
è già regolato

6
RIELLO MINI
−Ruotare l’interruttore principale (A) in modo
che sia in posizione “ ”
−Aprire un rubinetto dell’acqua calda sanita-
ria.
−Lo scaldabagno effettuerà la fase di avvia-
mento accendendo il bruciatore dopo qual-
che secondo necessario per un controllo
dell’apparecchio, la segnalazione verde
(C) diventa ssa. Alla chiusura del rubinetto
dell’acqua, lo scaldabagno si arresterà pre-
disponendosi per l’avviamento successivo.
9 Lo scaldabagno nel caso vi sia un’anoma-
lia nell’accensione del bruciatore, oppure
nel caso sia intervenuto il termostato di si-
curezza, effettua un “ARRESTO DI BLOC-
CO” e si accende la segnalazione rossa
(D) “blocco bruciatore”.
Per ripristinare le condizioni di avviamento por-
tare l’interruttore principale (A) su “ ” e poi in
“ ” (la segnalazione rossa (D) si spegne)
In caso di insuccesso, questa operazione può
essere ripetuta 2 - 3 volte al massimo, poi fare
intervenire il Servizio Tecnico di Assistenza.
9 Se durante il normale funzionamento vie-
ne a mancare l’alimentazione elettrica, lo
scaldabagno effettua un “ARRESTO DI
BLOCCO” (la segnalazione verde (C) si
spegne) e, al ritorno dell’alimentazione
elettrica, si riavvia automaticamente.
1.5 Modica della temperatura
acqua calda sanitaria
E’ possibile variare la temperatura dell’acqua
calda sanitaria ruotando il regolatore di tempe-
ratura (B) in senso orario per aumentarla ed in
senso antiorario per diminuirla.
C
DA
B
1.6 Spegnimento temporaneo
In caso di assenze temporanee, ne settimana,
brevi viaggi, ecc:
−Ruotare l’interruttore principale (A) del pan-
nello di comando in modo che sia in posi-
zione “ ”
−Posizionare l’interruttore generale dell’im-
pianto su “spento”,e vericare lo spegni-
mento della segnalazione verde (C).

7
ITALIANO

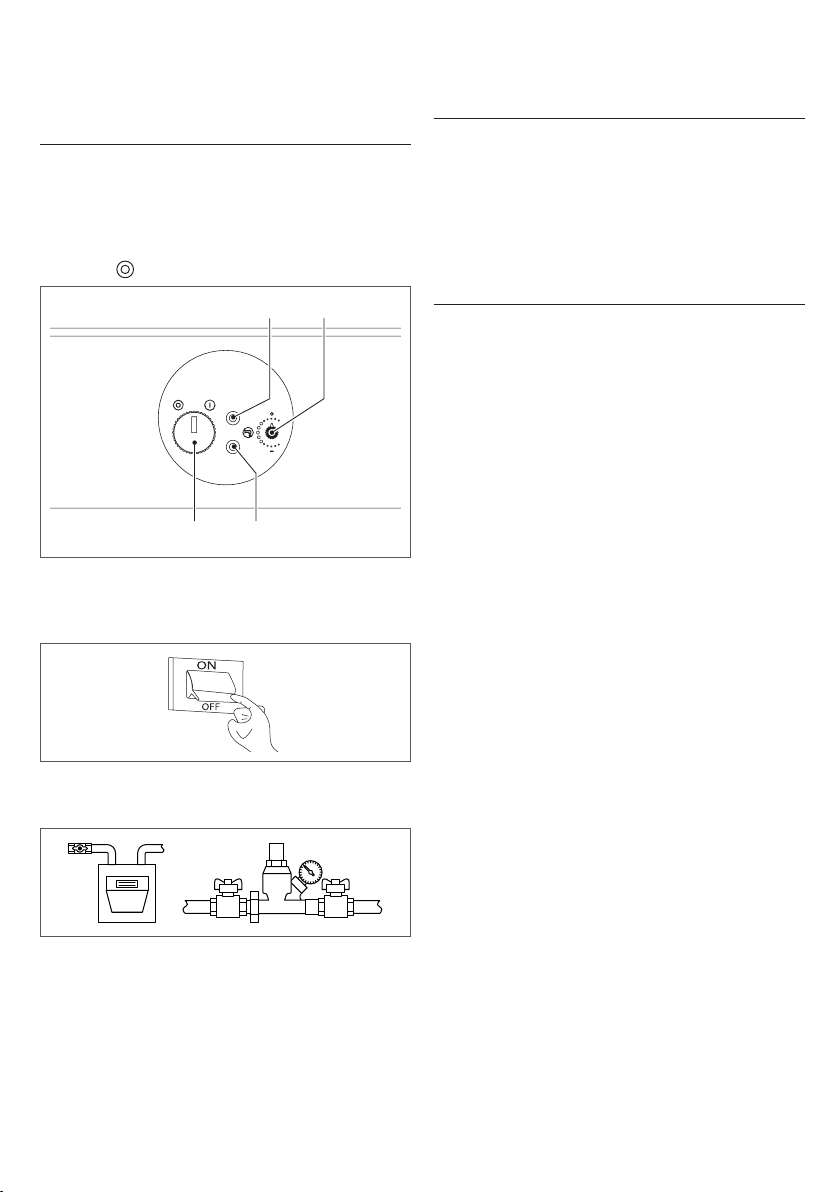

1.7 Spegnimento per lunghi
periodi
Il non utilizzo dello scaldabagno per un lungo
periodo comporta l’effettuazione delle seguenti
operazioni:
−Ruotare l’interruttore principale (A) del pan-
nello di comando in modo che sia in posi-
zione “ ”
C
DA
B
−Posizionare l’interruttore generale dell’im-
pianto su “spento”e vericare lo spegnimen-
to della segnalazione verde (C)
−Chiudere i rubinetti del combustibile e
dell’acqua dell’impianto.
9 Svuotare l’impianto se c’è pericolo di gelo.
Il Servizio Tecnico di Assistenza è a disposizio-
ne qualora la procedura sopra riportata non sia
facilmente attuabile.
1.8 Manutenzione
La manutenzione dello scaldabagno è un’ope-
razione da effettuarsi almeno una volta all’anno
da parte del Servizio Tecnico di Assistenza o
da personale professionalmente qualicato.
Per tranquillità e sicurezza Le suggeriamo di
pianicarla per tempo.
1.9 Pulizia
Le uniche pulizie necessarie da parte dell’U-
tente sono quelle della pannellatura esterna da
effettuarsi solo con panni inumiditi con acqua
e sapone.
Nel caso di macchie tenaci inumidire il panno
con una miscela al 50% di acqua e alcool de-
naturato.
Terminata la pulizia asciugare lo scaldabagno
con cura.
9 Non usare spugne intrise con soluzioni di
detersivi abrasivi o in polvere.
0 È vietata qualsiasi operazione di pulizia
prima di aver scollegato lo scaldabagno
dalla rete di alimentazione elettrica posi-
zionando l’interruttore generale dell’im-
pianto su “spento”.

8
RIELLO MINI

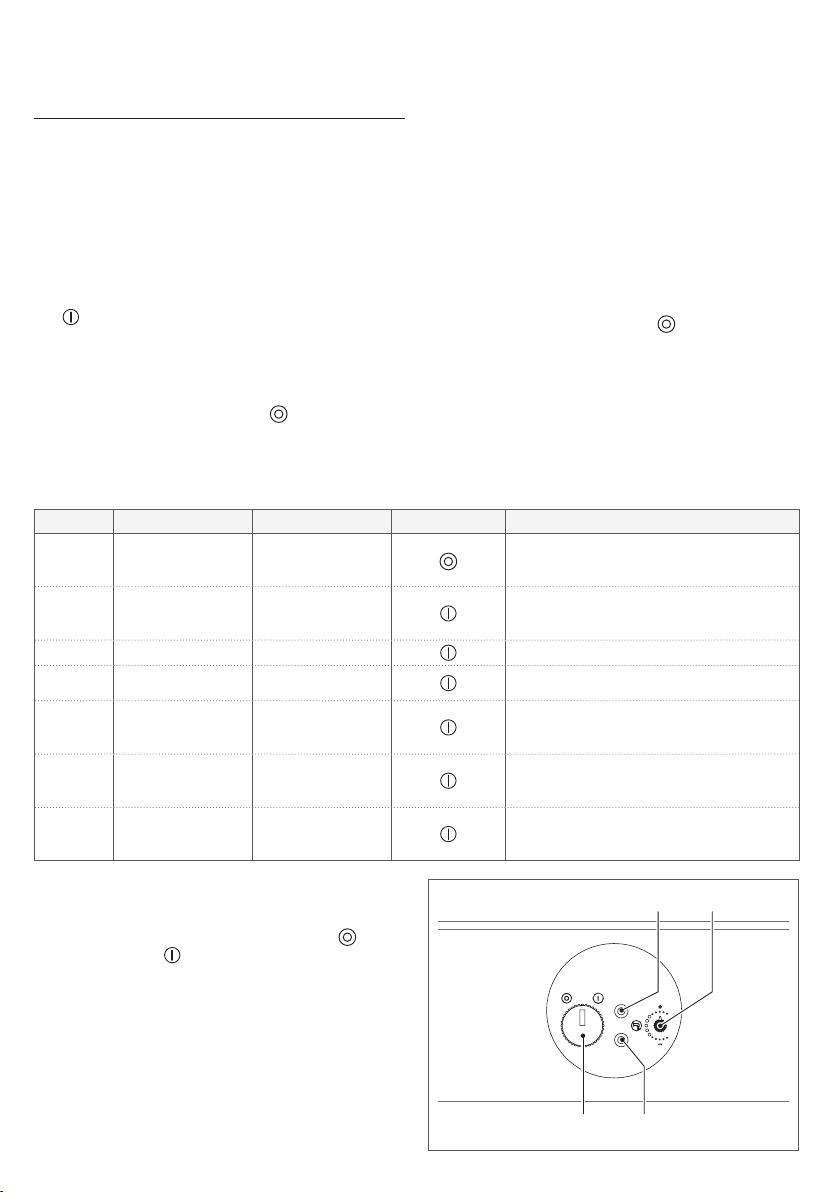

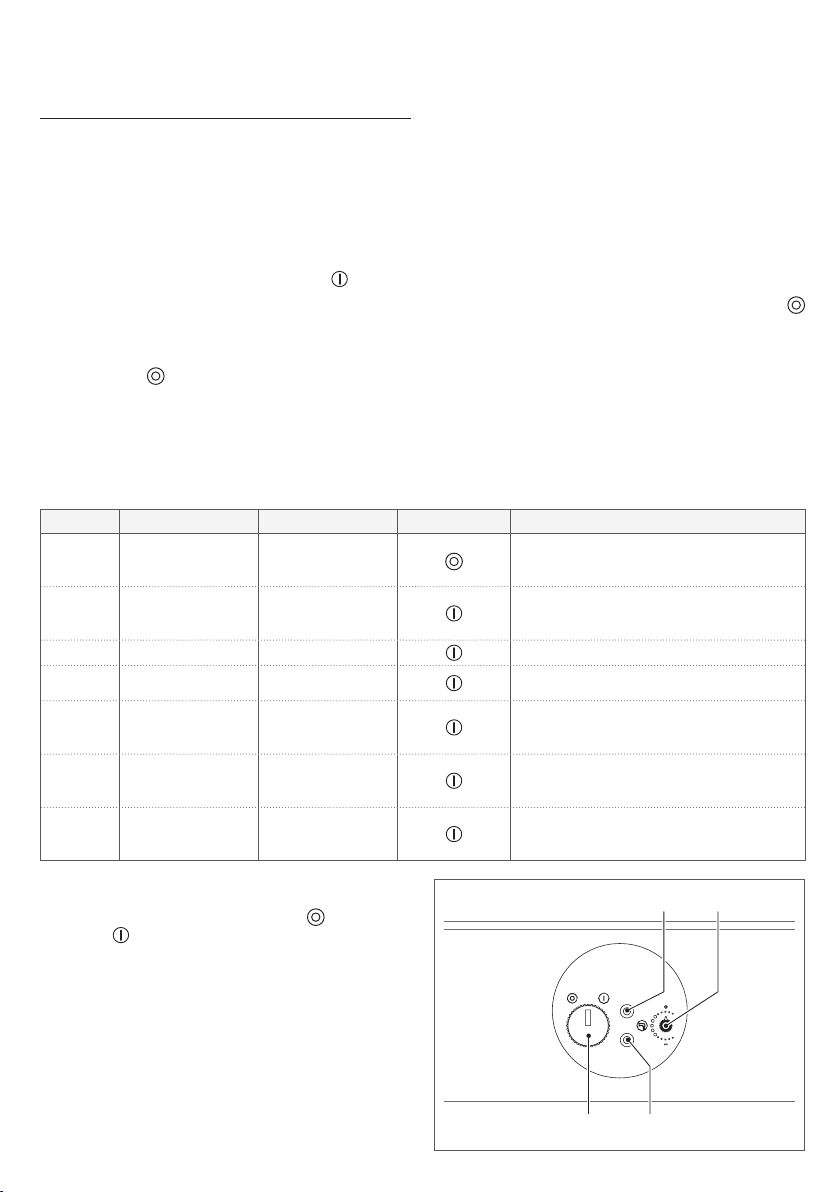

1.10 Anomalie e soluzioni
Lo scaldabagno non si accende.
Vericare che:
−vi sia alimentazione elettrica
−la spina di alimentazione dell’apparecchio,
se presente, sia ben inserita
−l’interruttore generale dell’impianto sia in
posizione “acceso”, e che la segnalazione
verde sia accesa e lampeggiante
−l’interruttore principale (A) sia in posizione
“ ”
−il rubinetto del combustibile sia aperto
−la segnalazione verde non stia lampeggian-
do ad alta frequenza, che indica l’intervento
del pressostato fumi (per vericarlo portare
l’interruttore principale su “ ” e confrontare
i lampeggi), in questo caso contattare il Ser-
vizio Tecnico di Assistenza
−le segnalazioni verde (C) e rossa (D) non
stiano entrambe lampeggiando, questa indi-
ca un’anomalia alle sonde, in questo caso
contattare il Servizio Tecnico di Assistenza
−lo scaldabagno non sia in “ARRESTO DI
BLOCCO” (segnalazione rossa (D) accesa).
Non si spegne il bruciatore alla chiusura del
rubinetto dell’acqua calda
Chiudere il rubinetto del gas, ruotare l’interrut-
tore principale in posizione “ ” quindi fare in-
tervenire il Servizio Tecnico di Assistenza.
Per meglio comprendere le segnalazioni luminose dei led, riferirsi alla tabella seguente:
STATO LED VERDE LED ROSSO SELETTORE STATO FUNZIONAMENTO
Spento
Lampeggiante
ON 1 SEC
OFF 5 SEC
Spento Apparecchio spento:
non puo’ scaldare l’acqua
Acceso
Lampeggiante
ON 1 SEC
OFF 5 SEC
Spento Apparecchio acceso:
in attesa di richiesta
Acceso Acceso sso Spento L'apparecchio sta scaldando l'acqua
Acceso Spento Acceso Apparecchio in blocco:
blocco amma
Acceso Spento
Lampeggiante
ON 0,5 SEC
OFF 0,5 SEC
Apparecchio in blocco:
intervenuto termostato limite
Acceso
Lampeggiante
ON 0,5 SEC
OFF 0,5 SEC
Spento Apparecchio in blocco:
non commuta pressostato fumi
Acceso
Lampeggiante
ON 0,5 SEC
OFF 0,5 SEC
Lampeggiante
ON 0,5 SEC
OFF 0,5 SEC
Apparecchio in blocco:
anomalia sonda temperatura
Per ripristinare il funzionamento dell’apparec-
chio é necessario intervenire manualmente ruo-
tando la manopola (A) nella posizione “ ” e poi
nella posizione “ ”.
9 Se lo scaldabagno va spesso in blocco o
se non si riesce a ripristinare il funziona-
mento con la procedura di sblocco, fare in-
tervenire il Servizio Tecnico di Assistenza.
C
DA
B

9
ENGLISH
Dear client,
Thank you for choosing a Riello boiler, a mod-
ern and high quality product, providing you with
the utmost wellbeing and with a high level of
reliability and safety; and this is particularly
the case if entrusted to a Technical Assistance
Centre which is specically capable of carry-
ing out routine maintenance, keep it running
at maximum efciency, with low running costs
and which has original spare parts if required.
This instruction booklet contains important in-
formation and suggestions that should be ob-
served for easy installation and better use of
the RIELLO MINI boiler.
Thank you once again
Riello S.p.A.
CONFORMITY
RIELLO MINI boilers comply with Directives:
−Gas 2009/142/EC
−Electromagnetic compatibility 2014/30/EU
−Low voltage 2014/35/EU
−the Eco-design of energy-related products
2009/125/EC
−Indication by Labelling of the Consumption
of Energy 2010/30/EU
−Delegated Regulation (EU) No. 812/2013
−Delegated Regulation (EU) No. 814/2013
51AP274
CONTENTS
In some parts of the booklet, some symbols
are used:
9 = for actions requiring special care and
adequate preparation
0 = for actions THAT MUST NOT be per-
formed
1.1 General warnings ................ 10
1.2 Basic Safety standards............ 11
1.3 About the boiler ................. 12
1.4 Commissioning.................. 12
1.5 Temperature adjustment
domestic hot water ............... 13
1.6 Temporary switch-off ............. 13
1.7 Switching off for an extended
period of time ................... 14
1.8 Maintenance.................... 14
1.9 Cleaning ....................... 14
1.10 Faults and solutions .............. 15

10
RIELLO MINI
1.1 General warnings
9 Having received the product, check the in-
tegrity and completeness of the supply and
in the event of non-compliance with that
ordered, contact the Agency that sold the
appliance.
9 The installation of the
RIELLO MINI boiler must
be performed by a qual-
ied company that will
issue the owner with
the installation decla-
ration of conformity on
completion of the work,
in compliance with the ap-
plicable National and Local Standards and
the instructions supplied by in the instruc-
tion booklet supplied with the appliance.
9 The RIELLO MINI boiler must be used for
the purposes for which it was specically
made. The manufacturer accepts no li-
ability within or without the contract for any
damage caused to people, animals and
property due to installation, adjustment
and maintenance errors or to improper
use.
9 In the event of a water leak, disconnect the
boiler from the main power supply, shut off
the water supply and promptly notify the
Technical Assistance Centre or profes-
sionally qualied personnel.
9 Not using the boiler for
an extended period of
time involves the ex-
ecution of at least the
following operations:
−Position the appli-
ance's main switch to the
"OFF" position
−Set the system's main switch to "off"
−turn off the fuel and water taps of the
heating system
−Empty the system if there is a risk of
freezing.
9 Any work or maintenance on the appliance
must be carried out by a qualied profes-
sional.
9 The boiler maintenance must be carried
out at least once a year by qualied per-
sonnel.
9 This booklet, along with that for the installer
and the Technical Assistance Centre, are
an integral part of the appliance and must
therefore be kept in a safe place. They
must always be passed on with the boiler if
this is transferred to another owner/user or
to another system. In case of loss or dam-
age, please contact your local Technical
Assistance Service for a new copy.
9 RIELLO MINI boilers must be equipped
solely with original accessories.
9 Dispose of all the packaging materials in
the suitable containers at the correspond-
ing collection centres.
9 Dispose of waste by being careful not to
harm human health and without employing
procedures or methods which may dam-
age the environment.
9 At the end of its life, the product should be
not be disposed of as solid urban waste,
but rather it should be handed over to a
differentiated waste collection centre.
9 Before cleaning, disconnect the boiler from
the mains, icking the system two-pole
switch and the main control panel switch
to “OFF”.
