Riello 40 FS5 Quick start guide

2901519 (4) - 10/2021
Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
Installations-, Montage- und Betriebsanleitung
Kit gas città
Town gas kit
Umbausatz Stadtgas
CODE MODELLO - MODEL
MODELL
3000889 RIELLO 40 FS5 - FS5D - GS5
I
GB
D

Istruzioni originali
Translation of the original instructions
Übersetzung der Originalen Anleitungen

1 2901519
I
Avvertenze generali
1.1 Garanzia e responsabilità
I diritti alla garanzia ed alla responsabilità decadono, in caso di
danni a persone e/o cose, qualora i danni stessi siano riconduci-
bili ad una o più delle seguenti cause:
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
riparazioni e/o revisioni eseguite in maniera scorretta;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la
mancata osservanza di quanto riportato nel presente manuale.
– Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato nel
presente manuale.
– Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
– Il personale non deve eseguire di propria iniziativa operazioni
o interventi che non siano di sua competenza.
– Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse creare.
1.2 Note sulla sicurezza per l'installazione
1 Avvertenze generali
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Isolare l'alimentazione del combustibile.
ATTENZIONE
L'installazione deve essere svolta da personale
qualificato, come indicato in questo manuale e in
conformità con gli standard e le disposizioni di leg-
ge in vigore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. Nel dubbio, non utiliz-
zare il kit ricambio; rivolgersi al fornitore.
Attendere il completo raffreddamento dei compo-
nenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

2901519 2
I
Kit gas città
2.1 Descrizione kit
Il kit consente ai bruciatori previsti per funzionamento a gas na-
turale, di bruciare gas città. Il kit si compone di:
2.2 Caratteristiche Tecniche
Il campo di lavoro con gas città è uguale a quello del bruciatore
con funzionamento a gas naturale. (Vedere istruzione del brucia-
tore).
2.3 Trasformazione
Sulla testa di combustione del bruciatore va sostituito il diffusore
per gas metano con quello. per gas città.
Procedere come segue:
Sostituire il diffusore per gas metano (stampigliatura 2) con
quello per funzionamento a gas città dato a corredo (stampi-
gliatura 2.5) (Fig. 2).
2 Kit gas città
Descrizione Quantità
Diffusore (2.5) 1
Raccordo riduzione 1
Targhetta 1
Istruzione 1
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.
Modello RIELLO 40 FS5 - FS5D - GS5
Potenza termica 18 ÷ 58 kW
15.500 ÷ 50.000 Kcal/h
GAS Famiglia 1 Pci 4.1 ÷ 4.6 kWh/m3(3530 ÷ 4000 kcal/m3)
Pressione rete min/max: 15 mbar
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
ATTENZIONE
Applicare la targhetta adesiva per funzionamento
a gas città vicino alla targhetta caratteristiche
(Fig. 1).

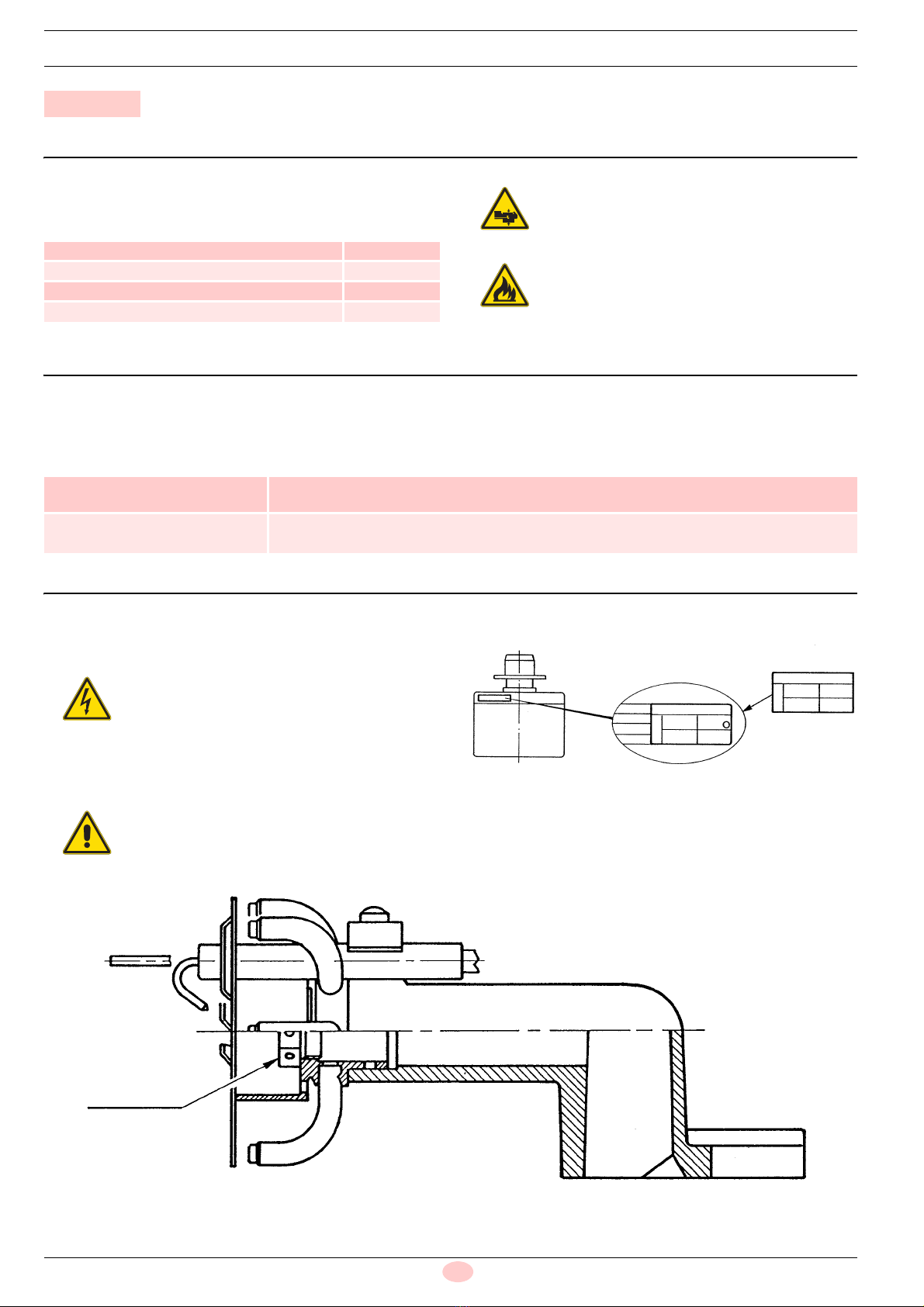

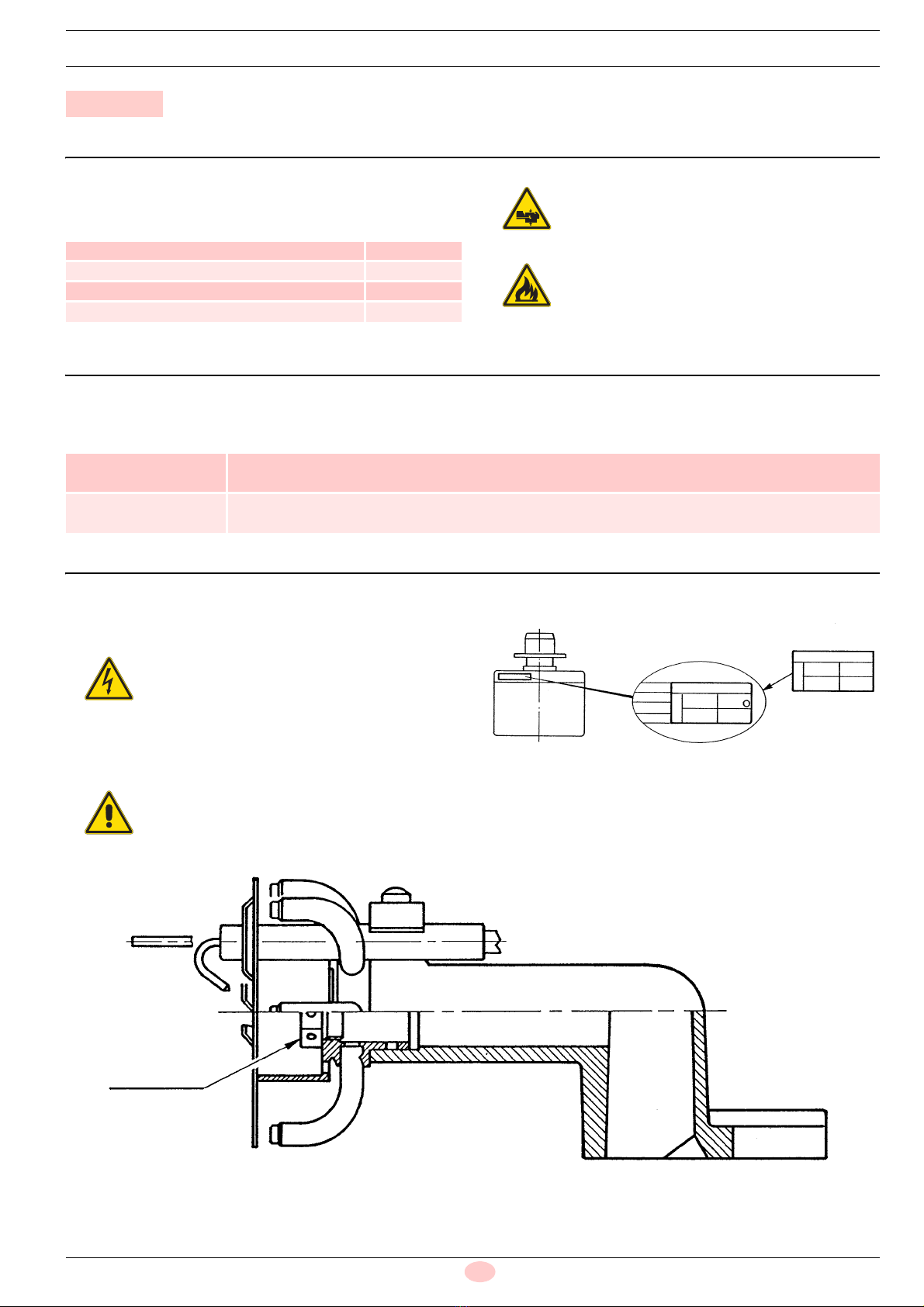

Fig. 1
S10125
Fig. 2
S10126
Diffusore

3 2901519
I
Kit gas città
2.4 Regolazione testa di combustione
E’ la stessa del bruciatore per funzionamento a gas naturale. (Ve-
dere istruzione del bruciatore).
2.4.1 Rampa gas codice 3970013 (Rp 3/4)
Utilizzare il raccordo di riduzione 3/4 - 1/2 per rampe di dimensio-
ni inferiori (1/2).
2.5 Correlazione tra pressione del gas e Potenzialità
Pressione misurata al manicotto del bruciatore funzionante
con gas città Pci 4000 kcal/m3,densità relativa d = 0.22 e con
camera di combustione a 0 mbar (Fig. 3).
ATTENZIONE
Per valori di pressione differenti da quelli indicati
contattare il Servizio Tecnico.

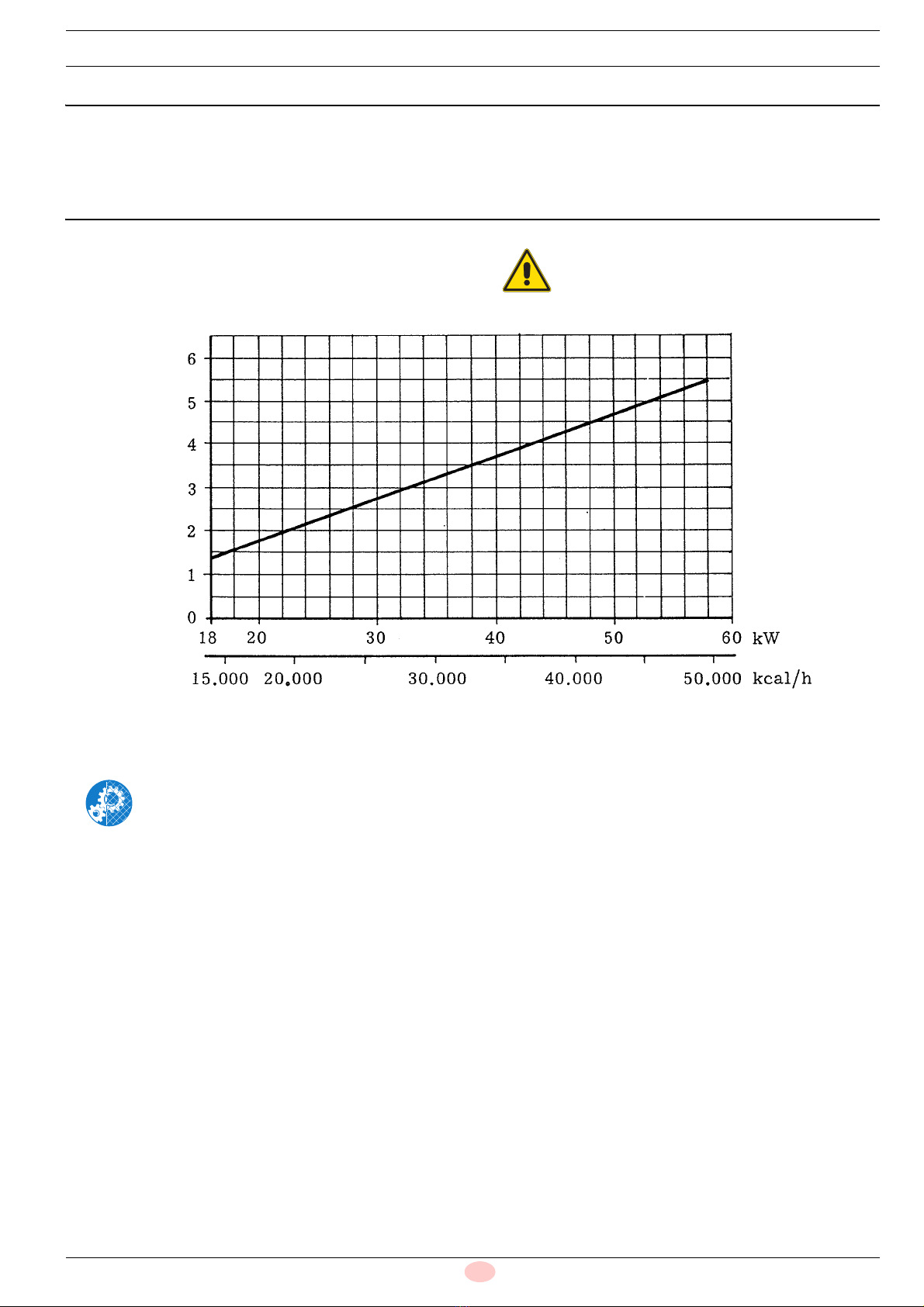

Fig. 3
Pressione gas - mbar
Portata bruciatore
S10127
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

2901519 1
GB
General warnings
1.1 Guarantee and responsibility
The rights to the guarantee and the responsibility will no longer
be valid in the event of damage to things or injury to people, if
such damage/injury was due to any of the following causes:
intervention of unqualified personnel;
carrying out of unauthorised modifications on the equipment;
powering of the burner with unsuitable fuels;
faults in the fuel supply system;
repairs and/or overhauls incorrectly carried out;
use of non-original components, including spare parts, kits,
accessories and optional;
force majeure.
The manufacturer furthermore declines any and every responsi-
bility for the failure to observe the contents of this manual.
– Personnel must always use the personal protective equip-
ment envisaged by legislation and follow the indications giv-
en in this manual.
– Personnel must observe all the danger and caution indica-
tions shown on the machine.
– Personnel must not carry out, on their own initiative, opera-
tions or interventions that are not within their province.
– Personnel must inform their superiors of every problem or
dangerous situation that may arise.
1.2 Installation safety notes
1 General warnings
DANGER
It is obligatory to carry out all installation, mainte-
nance and dismantling operations with the elec-
tricity supply disconnected.
DANGER
Isolate the fuel supply.
WARNING
The installation must be carried out by qualified
personnel, as indicated in this manual and in com-
pliance with the standards and legal requisites in
force.
CAUTION
After removing all the packaging, check the integ-
rity of the contents. If in doubt, do not use the
spare parts kit; contact the supplier.
Wait for the components in contact with heat
sources to cool down completely.
After carrying out maintenance, cleaning or
checking operations, reassemble the cover and
all the safety and protection devices of the burner.

2 2901519
GB
Town gas kit
2.1 Kit description
The kit makes it possible for the burner to work with town gas
instead of natural gas. The kit is composed of:
2.2 Technical features
The working field with town gas is the same of the burner operat-
ing with natural gas, (see the burner technical instructions).
2.3 Conversion
On the burner combustion head, the natural diffuser must be re-
placed with the one for town gas.
Proceed as follows:
Replace the diffuser for natural gas (marked 2) with the one
for town gas operation supplied as equipment (marked
2.5)(Fig. 2).
2 Town gas kit
Description Quantity
Diffuser (2.5) 1
Fitting for reduction 1
Label 1
Instruction 1
Before starting the kit installation operations, get a
suitable lifting system ready.
Be careful as some drops of fuel may leak out dur-
ing the kit installation phase.
Model RIELLO 40 FS5 - FS5D - GS5
Burner output 45 ÷ 370 kW
39 ÷ 320 Mcal/h
GAS Family 1 NCV 4.1 ÷ 4.6 kWh/m3(3530 ÷ 4000 kcal/m3)
Min./Max. net pressure: 15 mbar
DANGER
Disconnect the electrical supply from the burner
by means of the main system switch.
WARNING
Apply the self-adhesive label for town gas opera-
tion near the characteristics label (Fig. 1).
Fig. 1
S10125
Fig. 2
S10126
Diffuser

2901519 3
GB
Town gas kit
2.4 Combustion head adjustment
It is the same of the burner with natural gas burner. (See the tech-
nical instructions of the burner).
2.4.1 Gas train code 3970013 (Rp 3/4)
Use the 3/4 - 1/2 reduction fitting for smaller gas train (1/2).
2.5 Gas pressure - Output
Pressure measured at the burner pipe coupling with town gas
NCV 4000 kcal/m3,relative density d = 0.22 and with the com-
bustion chamber at 0 mbar (Fig. 3).
WARNING
For pressure levels different from those indicated
above, please contact the Technical Office.

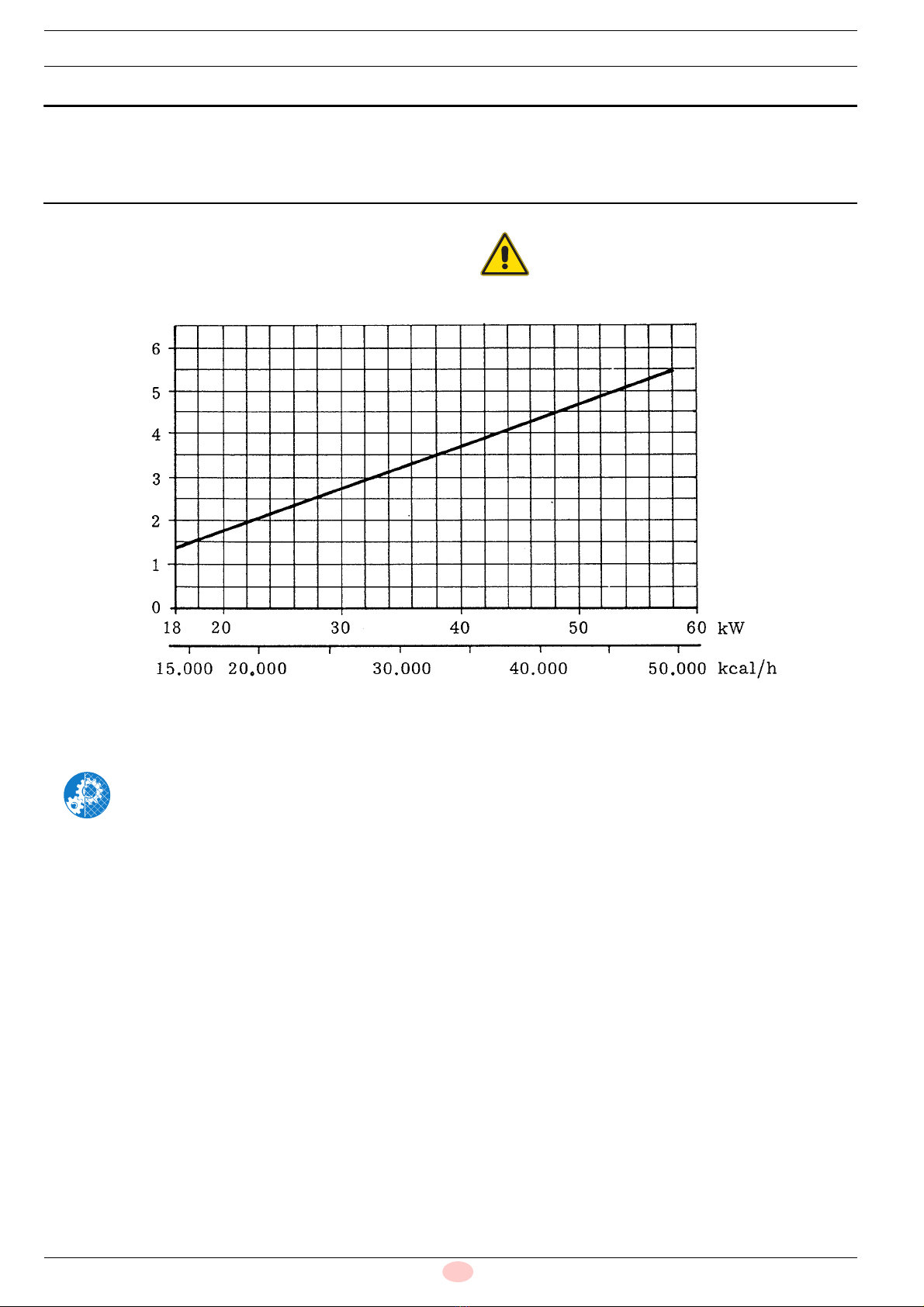

Fig. 3
Gas pressure - mbar
Burner output
S10127
After carrying out maintenance, cleaning or
checking operations, reassemble the cover and
all the safety and protection devices of the burner.

1 2901519
D
Allgemeine Hinweise
1.1 Garantie und Haftung
Die Garantie- und Haftungsansprüche verfallen bei Personen-
und / oder Sachschäden, die auf einen oder mehrere der folgen-
den Gründe zurückzuführen sind:
Eingriffe durch nicht zugelassenes Personal;
Vornahme von nicht genehmigten Änderungen am Gerät;
Versorgung des Brenners mit ungeeigneten Brennstoffen;
Defekte in der Anlage zur Brennstoffzufuhr;
falsch ausgeführte Reparaturen und / oder Überprüfungen;
Verwendung von anderen als Original-Bauteilen als Ersatz-
teile, Bausätze, Zubehör und Optionals;
Ursachen höherer Gewalt.
Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-
haltung der Angaben in diesem Handbuch ab.
– Das Personal muss immer die durch die Gesetzgebung vor-
gesehenen persönlichen Schutzmittel verwenden und die
Angaben in diesem Handbuch beachten.
– Das Personal muss alle Gefahren- und Vorsichtshinweise
einhalten, die sich am Gerät befinden.
– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder
Eingriffe ausführen, für die es nicht zuständig ist.
– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten
alle Probleme oder Gefahren zu melden, die auftreten soll-
ten.
1.2 Anmerkungen zur Sicherheit bei der Installation
1 Allgemeine Hinweise
GEFAHR
Sämtliche Installations-, Wartungs- und Ausbau-
arbeiten müssen bei gezogenem Netzstecker
durchgeführt werden.
GEFAHR
Die Brennstoffversorgung trennen.
ACHTUNG
Die Installation muss von Fachpersonal nach den
Angaben in diesem Handbuch und in Überein-
stimmung mit den geltenden Normen und gesetz-
lichen Bestimmungen durchgeführt werden.
VORSICHT
Prüfen Sie nach dem Entfernen der gesamten
Verpackung die Unversehrtheit des Inhalts. Im
Zweifelsfall das Ersatzteilkit nicht verwenden;
kontaktieren Sie den Lieferanten.
Warten Sie, bis die Bauteile, die mit Wärmequel-
len in Berührung kommen, komplett abgekühlt
sind.
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

2901519 2
D
Umbausatz Stadtgas
2.1 Beschreibung des Kits
Mit diesem Kit können die für Methanbetrieb vorgesehenen
Brenner mit Stadtgas betrieben werden. Das Kit besteht aus
folgenden Bauteilen:
2.2 Technische Eigenschaften
Das Arbeitsfeld mit Stadtgas gleicht dem des Erdgasbrenners.
(Siehe die Betriebsanleitungen des Brenners).
2.3 Umrüstung
Auf dem Brennerkopf des Brenners ist die Düse für Erdgas, mit
der für Stadtgas auszutauschen.
Wie folgt vorgehen:
Die Düse für Erdgas (Stempeln 2) mit der mitgelieferten für
Stadtgas (Stempeln 2.5) austauschen (Abb. 2).
2 Umbausatz Stadtgas
Beschreibung Stückzahl
Diffusor (2.5) 1
Reduzierstück 1
Kennschild 1
Anleitung 1
Bevor mit den Installationsarbeiten des Kit begon-
nen werden kann, muss entsprechendes Hebe-
zeug vorbereitet werden.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Installationspha-
se des Kit.
Modell RIELLO 40 FS5 - FS5D - GS5
Wärmeleistung 18 ÷ 58 kW
15.500 ÷ 50.000 Kcal/h
GAS Familie 1 Hu 4.1 ÷ 4.6 kWh/m3(3530 ÷ 4000 kcal/m3)
Min./Max. Anschlussdruck: 15 mbar
GEFAHR
die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
ACHTUNG
Das Selbstklebeetikett für den Betrieb mit Stadt-
gas neben dem Typenschild anbringen. (Abb. 1).
Abb. 1
S10125
Abb. 2
Diffusor

3 2901519
D
Umbausatz Stadtgas
2.4 Flammkopfeinstellung
Die Flammkopfeinstellung ist die gleiche wie die des mit Erdgas
betriebenen Brenners. Die Funktionsweisen sind in der dem
Brenner beiliegenden Anleitung beschrieben.
2.4.1 Gasstrecke Code 3970013 (Rp 3/4)
Das Reduzierstilck 3/4 - 1/2 für kleinere Gasstrecken
verwenden (1/2).
2.5 Zusammenhang zwischen Gasdruck – Brennerleistung
Am Brennerkopf gemessenen Fliessdruck, bei Brenner in
Betrieb mit einem feuerraumseitigen Druck von 0 mbar und mit
Stadtgas Hu = 4000 kcal/m3, relative Dichte d = 0.22.(Abb. 3).
ACHTUNG
Für andere Druckwerte als angegeben kontaktie-
ren Sie bitte den Technischen Kundendienst.
Gasdruck - mbar
Brennerleistung
S10127
Abb. 3
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

Con riserva di modifiche - Subject to modifications - Änderungen vorbehalten
