Riello DB 4 SE FGR Quick start guide

Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
20169009 (1) - 12/2019
Bruciatori industriali di gas
Industrial gas burners
Funzionamento bistadio progressivo o modulante
Two stage progressive or modulating operation
CODICE - CODE MODELLO - MODEL
20167775 DB 3 SE FGR
20167776 DB 4 SE FGR
20167778 DB 6 SE FGR
I
GB

Istruzioni originali
Translation of the original instructions

1 20169009
I
Indice
1 Informazioni ed avvertenze generali ........................................................................................................................................ 3
1.1 Informazioni sul manuale di istruzione ........................................................................................................................ 3
1.1.1 Introduzione................................................................................................................................................................. 3
1.1.2 Pericoli generici........................................................................................................................................................... 3
1.1.3 Altri simboli.................................................................................................................................................................. 3
1.1.4 Consegna dell’impianto e del manuale di istruzione ................................................................................................... 4
1.2 Garanzia e responsabilità............................................................................................................................................ 4
2 Sicurezza e prevenzione............................................................................................................................................................ 5
2.1 Premessa .................................................................................................................................................................... 5
2.2 Addestramento del personale ..................................................................................................................................... 5
3 Descrizione tecnica del bruciatore ........................................................................................................................................... 6
3.1 Designazione bruciatori............................................................................................................................................... 6
3.2 Modelli disponibili ........................................................................................................................................................ 7
3.3 Categorie del bruciatore - Paesi di destinazione......................................................................................................... 7
3.4 Dati tecnici................................................................................................................................................................... 7
3.5 Dati elettrici.................................................................................................................................................................. 7
3.6 Campo di lavoro .......................................................................................................................................................... 8
3.7 Caldaia di prova .......................................................................................................................................................... 9
3.8 Perdite di carico lato aria (rilevata a monte serranda con apertura completa).......................................................... 10
3.9 Perdite di carico lato gas........................................................................................................................................... 11
3.10 Dimensioni d’ingombro.............................................................................................................................................. 12
3.11 Dimensioni flange...................................................................................................................................................... 12
3.12 Descrizione componenti bruciatore ........................................................................................................................... 13
3.13 Materiale a corredo ................................................................................................................................................... 13
3.14 Servomotore (SQM48.4... e SQM45.2...).................................................................................................................. 14
4 Installazione.............................................................................................................................................................................. 15
4.1 Note sulla sicurezza per l’installazione...................................................................................................................... 15
4.2 Movimentazione ........................................................................................................................................................ 15
4.3 Controlli preliminari.................................................................................................................................................... 15
4.4 Posizione di funzionamento ...................................................................................................................................... 16
4.5 Predisposizione della caldaia.................................................................................................................................... 16
4.5.1 Foratura della piastra caldaia.................................................................................................................................... 16
4.5.2 Lunghezza boccaglio................................................................................................................................................. 16
4.6 Punti di sollevamento ................................................................................................................................................ 17
4.7 Fissaggio alla caldaia................................................................................................................................................ 17
4.8 Accessibilità parte interna testa................................................................................................................................. 18
4.9 Sistema di canalizzazione ricircolo fumi.................................................................................................................... 19
4.10 Alimentazione gas..................................................................................................................................................... 20
4.10.1 Collegamento alimentazione gas al bruciatore ......................................................................................................... 20
4.10.2 Schema generale di alimentazione gas (esempio) ................................................................................................... 20
4.10.3 Rampa gas................................................................................................................................................................ 21
4.10.4 Installazione rampa gas ............................................................................................................................................ 21
4.10.5 Pressione gas............................................................................................................................................................ 21
4.11 Collegamenti elettrici................................................................................................................................................. 23
4.11.1 Passaggio cavi di alimentazione e collegamenti esterni ........................................................................................... 23
5 Messa in funzione, taratura e funzionamento del bruciatore............................................................................................... 24
5.1 Note sulla sicurezza per la prima messa in funzione ................................................................................................ 24
5.2 Regolazione testa di combustione ............................................................................................................................ 24
5.3 Posizione sonda-elettrodo......................................................................................................................................... 25
5.4 Regolazioni prima dell’accensione............................................................................................................................ 25
5.5 Avviamento bruciatore............................................................................................................................................... 26
5.6 Accensione bruciatore............................................................................................................................................... 26

20169009 2
I
Indice
5.7 Regolazione aria comburente ....................................................................................................................................26
5.8 Regolazione aria / combustibile e modulazione potenza...........................................................................................26
5.9 Messa in esercizio dell’impianto di ricircolo fumi........................................................................................................27
5.10 Regolazione pressostati.............................................................................................................................................28
5.10.1 Pressostato aria .........................................................................................................................................................28
5.10.2 Pressostato gas di massima ......................................................................................................................................28
5.10.3 Pressostato gas di minima.........................................................................................................................................28
5.11 Controlli finali (con bruciatore funzionante)................................................................................................................29
6 Manutenzione ............................................................................................................................................................................30
6.1 Note sulla sicurezza per la manutenzione .................................................................................................................30
6.2 Programma di manutenzione.....................................................................................................................................30
6.2.1 Frequenza della manutenzione..................................................................................................................................30
6.2.2 Test sicurezza - con alimentazione gas chiusa .........................................................................................................30
6.2.3 Controllo e pulizia ......................................................................................................................................................30
6.2.4 Smontaggio sensore fiamma .....................................................................................................................................31
6.2.5 Componenti di sicurezza............................................................................................................................................31
6.3 Apertura bruciatore ....................................................................................................................................................31
6.4 Chiusura bruciatore....................................................................................................................................................31
7 Inconvenienti - Cause - Rimedi................................................................................................................................................32
A Appendice - Schema quadro elettrico.....................................................................................................................................34

3 20169009
I
Informazioni ed avvertenze generali
1.1 Informazioni sul manuale di istruzione
1.1.1 Introduzione
Il manuale di istruzione dato a corredo del bruciatore:
costituisce parte integrante ed essenziale del prodotto e non
va da esso separato; deve essere quindi conservato con
cura per ogni necessaria consultazione e deve accompa-
gnare il bruciatore anche in caso di cessione ad un altro pro-
prietario o utente, oppure in caso di trasferimento su un altro
impianto. In caso di danneggiamento o smarrimento deve
essere richiesto un altro esemplare al Servizio Tecnico di
Assistenza di Zona;
è stato realizzato per un utilizzo da parte di personale qualifi-
cato;
fornisce importanti indicazioni ed avvertenze sulla sicurezza
nell’installazione, la messa in funzione, l’uso e la manuten-
zione del bruciatore.
Simbologia utilizzata nel manuale
In alcune parti del manuale sono riportati segnali triangolari di
PERICOLO. Prestare ad essi molta attenzione, in quanto segna-
lano una situazione di potenziale pericolo.
1.1.2 Pericoli generici
I pericoli possono essere di 3 livelli, come indicato a seguire.
1.1.3 Altri simboli
Abbreviazioni utilizzate
Cap. Capitolo
Fig. Figura
Pag. Pagina
Sez. Sezione
Tab. Tabella
1 Informazioni ed avvertenze generali
PERICOLO
Massimo livello di pericolo!
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, causano gravi le-
sioni, morte o rischi a lungo termine per la salute.
ATTENZIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
gravi lesioni, morte o rischi a lungo termine per la
salute.
CAUTELA
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
danni alla macchina e/o alla persona.
PERICOLO
PERICOLO COMPONENTI IN TENSIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, comportano scos-
se elettriche con conseguenze mortali.
PERICOLO MATERIALE INFIAMMABILE
Questo simbolo segnala la presenza di sostanze
infiammabili.
PERICOLO DI USTIONE
Questo simbolo indica il rischio di ustioni da alte
temperature.
PERICOLO SCHIACCIAMENTO ARTI
Questo simbolo fornisce indicazioni di organi in
movimento: pericolo di schiacciamento degli arti.
ATTENZIONE ORGANI IN MOVIMENTO
Questo simbolo fornisce indicazioni per evitare
l’avvicinamento degli arti ad organi meccanici in
movimento; pericolo di schiacciamento.
PERICOLO DI ESPLOSIONE
Questo simbolo fornisce indicazioni di luoghi in cui
potrebbero essere presenti atmosfere esplosive.
Per atmosfera esplosiva si intende una miscela
con l’aria, a condizioni atmosferiche, di sostanze
infiammabili allo stato di gas, vapori, nebbie o pol-
veri in cui, dopo l’accensione, la combustione si
propaga all'insieme della miscela incombusta.
DISPOSITIVI DI PROTEZIONE INDIVIDUALE
Questi simboli contraddistinguono l’attrezzatura
che deve essere indossata e tenuta dall’operatore
allo scopo di proteggerlo contro i rischi che minac-
ciano la sicurezza o la salute nello svolgimento
della sua attività lavorativa.
OBBLIGO DI MONTARE IL COFANO E TUTTI I
DISPOSITIVI DI SICUREZZA E PROTEZIONE
Questo simbolo segnala l’obbligo di rimontare il
cofano e tutti i dispositivi di sicurezza e protezione
del bruciatore dopo operazioni di manutenzione,
pulizia o controllo.
SALVAGUARDIA AMBIENTALE
Questo simbolo fornisce indicazioni per l’utilizzo
della macchina nel rispetto dell’ambiente.
INFORMAZIONI IMPORTANTI
Questo simbolo fornisce informazioni importanti
da tenere in considerazione.
Questo simbolo contraddistingue un elenco.

20169009 4
I
Informazioni ed avvertenze generali
1.1.4 Consegna dell’impianto e del manuale di
istruzione
In occasione della consegna dell’impianto è necessario che:
Il manuale di istruzione sia consegnato dal fornitore
dell’impianto all’utente, con l’avvertenza che esso sia con-
servato nel locale di installazione del generatore di calore.
Sul manuale di istruzione siano riportati:
– il numero di matricola del bruciatore;
– l’indirizzo ed il numero di telefono del Centro di Assistenza
più vicino;
Il fornitore dell’impianto informi accuratamente l’utente circa:
– l’uso dell’impianto,
– gli eventuali ulteriori collaudi che dovessero essere neces-
sari prima dell’attivazione dell’impianto,
– la manutenzione e la necessità di controllare l’impianto al-
meno una volta all’anno da un incaricato della Ditta Co-
struttrice o da un altro tecnico specializzato.
Per garantire un controllo periodico, il costruttore racco-
manda la stipulazione di un Contratto di Manutenzione.
1.2 Garanzia e responsabilità
Il costruttore garantisce i suoi prodotti nuovi dalla data dell’instal-
lazione secondo le normative vigenti e/o in accordo con il contrat-
to di vendita. Verificare, all’atto della prima messa in funzione,
che il bruciatore sia integro e completo.
In particolare i diritti alla garanzia ed alla responsabilità decado-
no, in caso di danni a persone e/o cose, qualora i danni stessi si-
ano riconducibili ad una o più delle seguenti cause:
installazione, messa in funzione, uso e manutenzione del
bruciatore non corretti;
utilizzo improprio, erroneo ed irragionevole del bruciatore;
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
utilizzo del bruciatore con dispositivi di sicurezza difettosi,
applicati in maniera scorretta e/o non funzionanti;
installazione di componenti supplementari non collaudati
unitamente al bruciatore;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
utilizzo del bruciatore anche a seguito del verificarsi di un
errore e/o un’anomalia;
riparazioni e/o revisioni eseguite in maniera scorretta;
modifica della camera di combustione mediante l’introdu-
zione di inserti che impediscano il regolare sviluppo della
fiamma stabilito costruttivamente;
insufficiente ed inappropriata sorveglianza e cura dei com-
ponenti del bruciatore maggiormente soggetti ad usura;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità
per la mancata osservanza di quanto riportato nel presente
manuale.
.........................................................................................
.........................................................................................
.........................................................................................
.........................................................................................
ATTENZIONE
La mancata osservanza a quanto descritto in que-
sto manuale, la negligenza operativa, una errata
installazione e l’esecuzione di modifiche non au-
torizzate, sono causa di annullamento, da parte
del costruttore, della garanzia che essa dà al bru-
ciatore.

5 20169009
I
Sicurezza e prevenzione
2.1 Premessa
I bruciatori sono stati progettati e costruiti in conformità alle nor-
me e direttive vigenti, applicando le regole tecniche di sicurezza
conosciute e prevedendo tutte le potenziali situazioni di pericolo.
E’ necessario tuttavia tenere in considerazione che l’incauto e
maldestro utilizzo dell’apparecchio può causare situazioni di pe-
ricolo di morte per l’utente o terzi, nonché danneggiamenti al bru-
ciatore o ad altri beni. La distrazione, la leggerezza e la troppa
confidenza sono spesso causa di infortuni; come possono esser-
lo la stanchezza e la sonnolenza.
E’ opportuno tenere in considerazione quanto segue:
Il bruciatore deve essere destinato solo all’uso per il quale è
stato espressamente previsto. Ogni altro uso è da conside-
rarsi improprio e quindi pericoloso.
In particolare:
può essere applicato a caldaie ad acqua, a vapore, ad olio diater-
mico, e su altre utenze espressamente previste dal costruttore;
il tipo e la pressione del combustibile, la tensione e frequenza
della corrente elettrica di alimentazione, le portate minime e mas-
sime alle quali il bruciatore è regolato, la pressurizzazione della
camera di combustione, le dimensioni della camera di combu-
stione, la temperatura ambiente, devono essere entro i valori in-
dicati nel manuale d’istruzione.
Non è consentito modificare il bruciatore per alterarne le pre-
stazioni e le destinazioni.
L’utilizzo del bruciatore deve avvenire in condizioni di sicu-
rezza tecnica ineccepibili. Eventuali disturbi che possano
compromettere la sicurezza devono essere eliminati tempe-
stivamente.
Non è consentito aprire o manomettere i componenti del
bruciatore, ad esclusione delle sole parti previste nella
manutenzione.
Sono sostituibili esclusivamente le parti previste dal costrut-
tore.
2.2 Addestramento del personale
L’utente è la persona, o l’ente o la società, che ha acquistato la
macchina e che intende usarla per gli usi concepiti allo scopo.
Sua è la responsabilità della macchina e dell’addestramento di
quanti vi operano intorno.
L’utente:
si impegna ad affidare la macchina esclusivamente a perso-
nale qualificato ed addestrato allo scopo;
si impegna ad informare il proprio personale in modo ade-
guato sull’applicazione e osservanza delle prescrizioni di
sicurezza. A tal fine egli si impegna affinché chiunque per la
propria mansione conosca le istruzioni per l’uso e le prescri-
zioni di sicurezza;
Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
Il personale non deve eseguire di propria iniziativa opera-
zioni o interventi che non siano di sua competenza.
Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse cre-
are.
Il montaggio di pezzi di altre marche o eventuali modifiche
possono variare le caratteristiche della macchina e quindi
pregiudicarne la sicurezza operativa. La Ditta Costruttrice
pertanto declina ogni e qualsiasi responsabilità per tutti i
danni che dovessero insorgere a causa dell’utilizzo di pezzi
non originali.
Inoltre:
2 Sicurezza e prevenzione
ATTENZIONE
Il produttore garantisce la sicurezza del buon fun-
zionamento solo se tutti i componenti del brucia-
tore sono integri e correttamente posizionati.
è tenuto a prendere tutte le misure necessa-
rie per evitare che persone non autorizzate
abbiano accesso alla macchina;
deve informare la Ditta Costruttrice nel caso
in cui riscontrasse difetti o malfunzionamenti
dei sistemi antinfortunistici, nonché ogni
situazione di presunto pericolo;
il personale deve usare sempre i mezzi di
protezione individuale previsti dalla legisla-
zione e seguire quanto riportato nel presente
manuale.

20169009 6
I
Descrizione tecnica del bruciatore
3.1 Designazione bruciatori
3 Descrizione tecnica del bruciatore
Serie : DB
Grandezza : 3 - 4 - 6 - 9 - 12 - 16 - 20
Combustibile : Gasolio
Gasolio / Gas Naturale
Regolazione :
Sistema di controllo fiamma :
FS1
FS2
Standard (1 stop ogni 24 h)
Funzionamento continuo (1 stop ogni 72 h)
Alimentazione aria comburente :
A - 0 :
A - 90 :
DB 3-4-6 S E FGR
FGR : Sistema ricircolo fumi indotto
FS1 A - 0
DESIGNAZIONE BASE
DESIGNAZIONE ESTESA
TC
dal basso
da destra
Nafta
E Camma elettronica
EV Camma elettronica e velocità variabile (con Inverter)
M Camma meccanica
L
LS
N
Testa : TC Testa standard
TL Testa lunga
Nafta ad Atomizzazione AssistitaNA
GPLP
Gas NaturaleS
Gasolio / GPLLP
Nafta / GPL
NP
Nafta / Gas NaturaleNS
Nafta / GPL
NP
Nafta ad Atomizzazione Assistita / GPL
NAP
Nafta ad Atomizzazione Assistita / GPLNAS
TXL Testa speciale
A - 180 : dall’alto
A - 270 : da sinistra
FB
Temperatura massima aria comburente :
T150 = 150°C
T250 = 250°C
Alimentazione combustibile :
FR = da destra
FL = da sinistra
Tensione ausiliari :
230/50/60
110/50/60
230V / 50-60Hz
110V / 50-60Hz
T200 230V / 50 Hz
FB = dal basso
T200 = 200°C

7 20169009
I
Descrizione tecnica del bruciatore
3.2 Modelli disponibili
Tab. A
3.3 Categorie del bruciatore - Paesi di destinazione
Tab. B
3.4 Dati tecnici
Tab. C
(1) Condizioni di riferimento: Temperatura ambiente 20°C - Temperatura gas 15°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.
(2) Pressione alla presa (Fig. 8 a pag. 13) con pressione zero in camera di combustione ed alla potenza massima del bruciatore.
3.5 Dati elettrici
Tab. D
Designazione Tensione Codice
DB3 SE FGR TC FS1 A0 T200 230V / 50Hz 20167775
DB4 SE FGR TC FS1 A0 T200 230V / 50Hz 20167776
DB6 SE FGR TC FS1 A0 T200 230V / 50Hz 20167778
Paese di destinazione Categoria gas
SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO I2H
DE I2ELL
NL I2L - I2E - I2(43,46 ÷ 45,3 MJ/m3(0°C))
FR I2Er
BE I2E(R)B
LU - PL I2E
Modello DB3 SE FGR DB4 SE FGR DB6 SE FGR
Potenza (1) min - max kW 800 ÷ 3800 1000 ÷ 5000 1400 ÷ 7800
Combustibili – Gas naturale: G20 - PCI 10 kWh/Nm3
– Gas naturale: G25 - PCI 8.6 kWh/Nm3
Pressione gas alla potenza max. (2)
Gas: G20/G25 mbar 23,3/32,7 45,5/81,2
Funzionamento – FS1 Intermittente (min. 1 arresto ogni 24 ore)
– Modulante
Rapporto di modulazione su potenza massima 1 : 5
Temperatura aria comburente °C max 200
Accensione Diretta con elettrodi
Peso kg 170 200 205
Modello DB3 SE FGR - DB4 SE FGR - DB6 SE FGR
Alimentazione elettrica 230V / 50Hz
Trasformatore d’accensione V1 - V2
I1 - I2
230V - 2 x 5 kV
1,9 A - 35 mA
Potenza elettrica assorbita kW max 0,44
Grado di protezione IP 50

20169009 8
I
Descrizione tecnica del bruciatore
3.6 Campo di lavoro

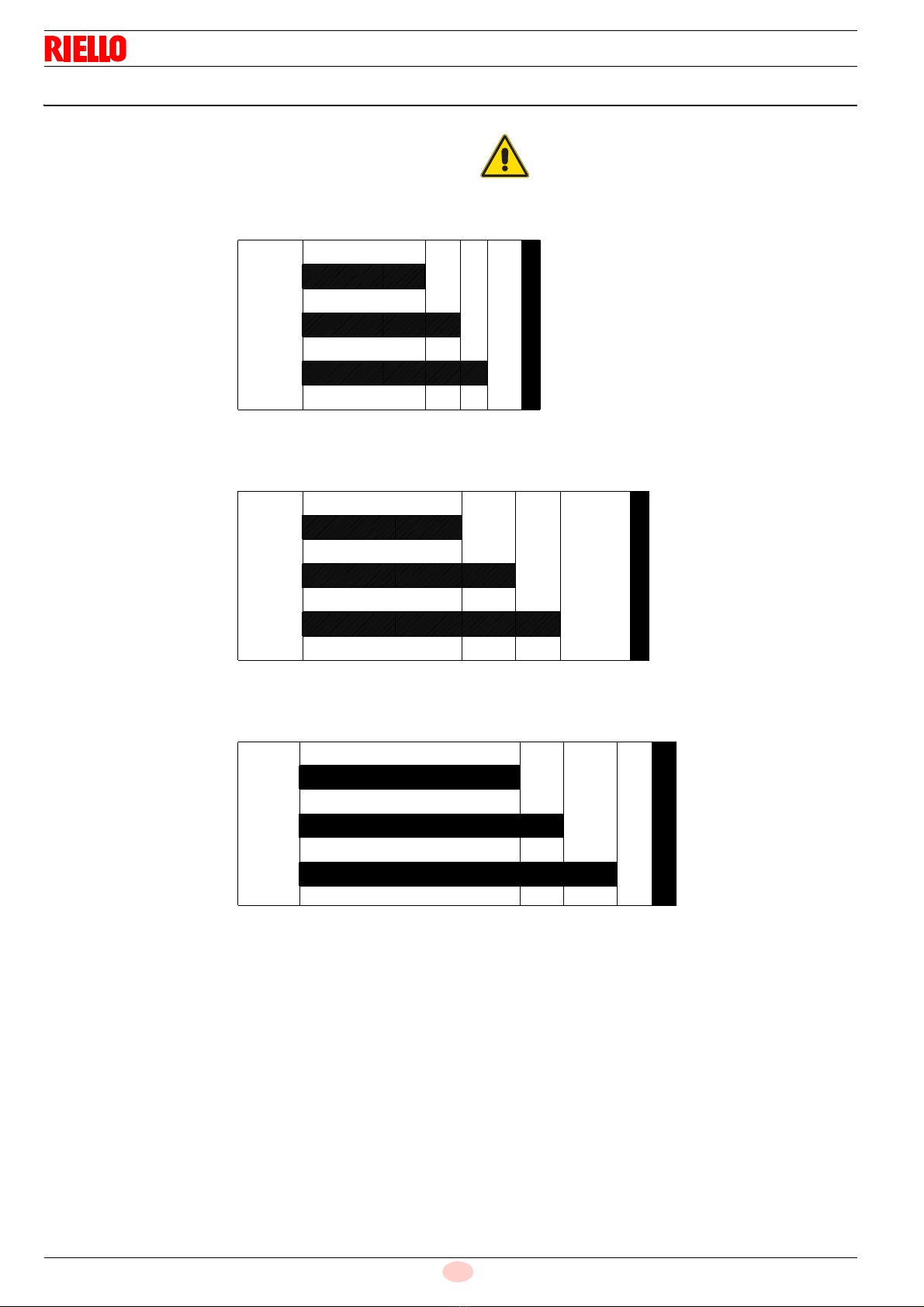

La POTENZA MASSIMA va scelta entro l’area continua del dia-
gramma (Fig. 1).
La POTENZA MINIMA non deve essere inferiore a 800 Kw per il
DB3, a 1000 kW per il DB4 e a 1400 kW per il DB6 come indicato
nel diagramma (Fig. 1).
ATTENZIONE
Il campo di lavoro (Fig. 1) è stato ricavato alla
temperatura ambiente di 20 °C, alla pressione ba-
rometrica di 1013 mbar (circa 0 m s.l.m.) e con la
testa di combustione regolata come indicato a
pag. 24.
150°C
50°C
1400 6600 7800 kW
06445
200°C
0
50°C
150°C
1000 kW
DB4
5000
4500
0
50°C
150°C
800 kW
DB3
3800
3400
200°C
200°C
4130
3140
DB6
Potenza termica
Fig. 1
Temperatura aria
20176019
Potenza termica
Temperatura aria
Potenza termica
Temperatura aria

9 20169009
I
Descrizione tecnica del bruciatore
3.7 Caldaia di prova
L’abbinamento bruciatore-caldaia non pone problemi se la calda-
ia è omologata CE e le dimensioni della sua camera di combu-
stione sono vicine a quelle indicate dal diagramma (Fig. 2).
Se invece il bruciatore deve essere applicato ad una caldaia non
omologata CE e/o con dimensioni della camera di combustione
nettamente più piccole di quelle indicate dal diagramma, consul-
tare i costruttori.
I campi di lavoro sono stati ricavati in speciali caldaie di prova, se-
condo la norma EN 676.

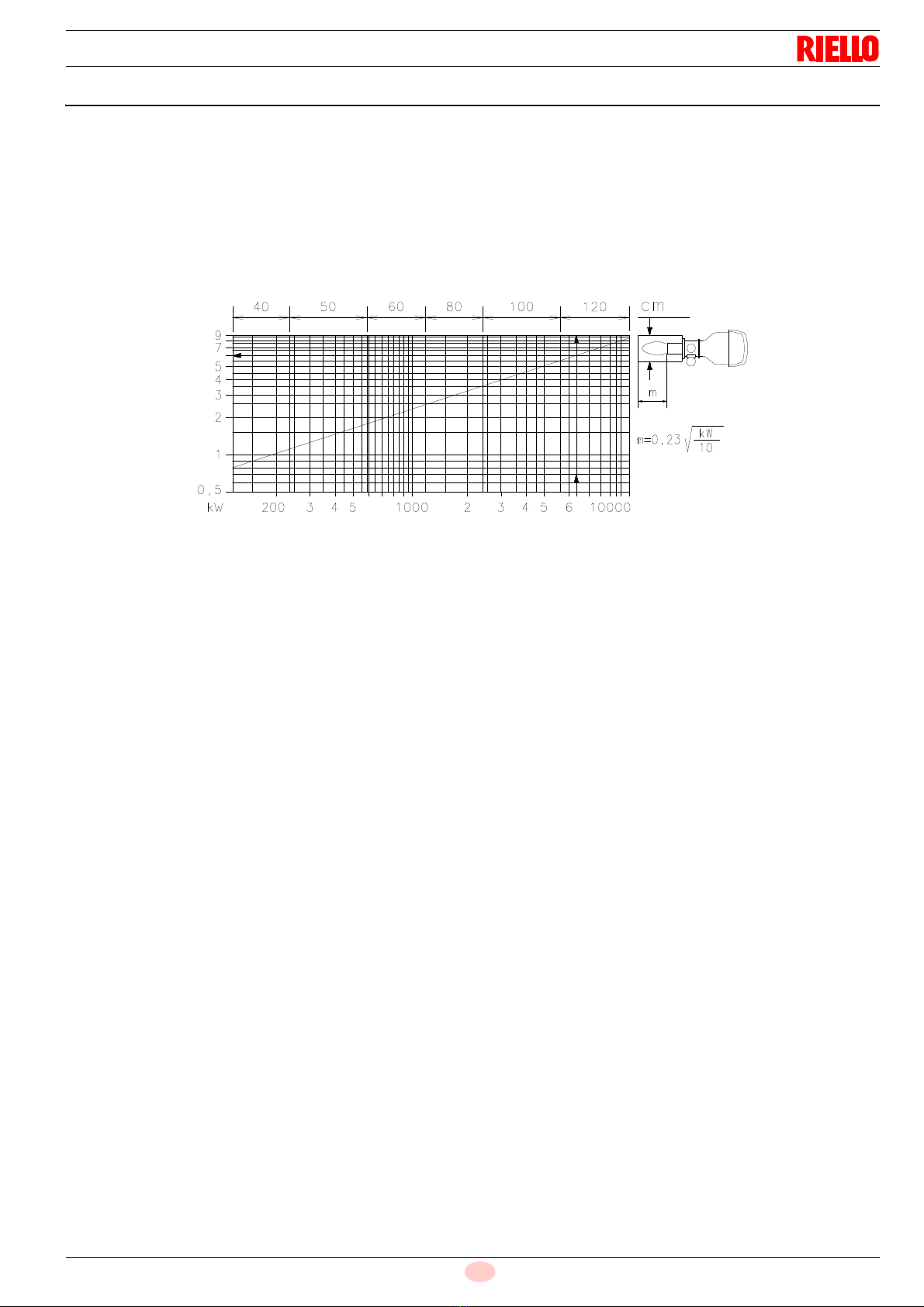

Riportiamo in Fig. 2 diametro e lunghezza della camera di com-
bustione di prova.
Esempio:
Potenza 4000 kW - diametro 100 cm - lunghezza 5 m
RAPPORTO DI MODULAZIONE
Il rapporto di modulazione, ricavato in caldaie di prova secondo
la norma (EN 676 per gas), è di 1:5.
Fig. 2
Lunghezza camera
di combustione - m
D2448
Potenza termica

20169009 10
I
Descrizione tecnica del bruciatore
3.8 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)
Le curve di pressione si riferiscono alle condizioni di regolazione
della testa di combustione.
In caso di aria di alimentazione con temperatura maggiore di
20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico
della testa riportate nel grafico vanno moltiplicate per il coefficien-
te Kcindicato nella Tab. E.
Esempio
Potenza bruciata = 5000 kW - Altitudine = 750 m. s.l.m. - Tempe-
ratura aria comburente = 120 °C
Dal diagramma, per una potenza di 5000 kW, si ricava una per-
dita di carico totale alla testa pari a: p20 = 20 mbar (aria combu-
rente a 20 °C ed altitudine 100 m. s.l.m.).
Dalla Tab. E si trova un coefficiente moltiplicativo, per aria com-
burente a 120 °C ed altitudine 750 m. s.l.m., pari a Kc = 1,449.
La perdita di carico totale della testa del bruciatore è:
p= p20 x Kc = 20 x 1,449 = 29 mbar.

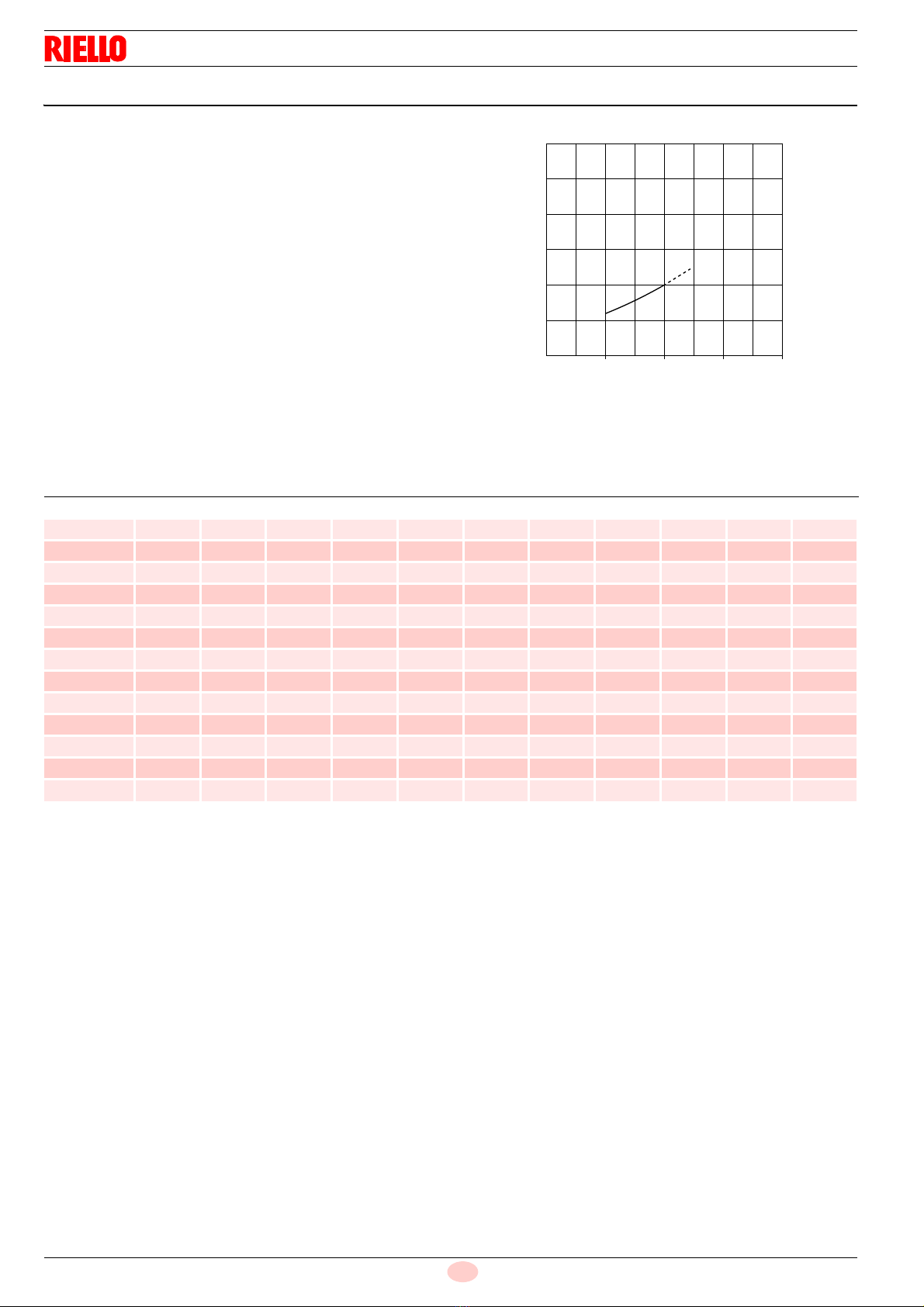

Tab. E
60
50
40
30
20
10
200°C
0 3000 4000 5000 6000
Fig. 3
p[mbar]
Potenza bruciatore - kW
20176058
Altitudine Kc
Temperatura aria °C
m. s.l.m. 0 20 40 60 80 100 120 140 160 180 200
00,920 0,988 1,055 1,122 1,190 1,257 1,325 1,392 1,459 1,527 1,594
100 0,932 1,000 1,069 1,137 1,205 1,273 1,342 1,410 1,478 1,547 1,615
500 0,976 1,047 1,119 1,190 1,262 1,333 1,405 1,477 1,548 1,620 1,691
750 1,007 1,080 1,154 1,228 1,302 1,375 1,449 1,523 1,596 1,670 1,744
1000 1,038 1,114 1,190 1,266 1,342 1,418 1,494 1,570 1,646 1,722 1,798
1250 1,069 1,147 1,226 1,304 1,382 1,460 1,539 1,617 1,695 1,774 1,852
1500 1,102 1,182 1,263 1,344 1,425 1,505 1,586 1,667 1,747 1,828 1,909
1750 1,130 1,213 1,295 1,378 1,461 1,544 1,626 1,709 1,792 1,875 1,957
2000 1,174 1,260 1,346 1,432 1,518 1,604 1,690 1,776 1,862 1,948 2,034
2250 1,206 1,294 1,382 1,471 1,559 1,647 1,736 1,824 1,912 2,001 2,039
2500 1,251 1,343 1,434 1,526 1,618 1,709 1,801 1,893 1,984 2,076 2,168
2750 1,284 1,378 1,472 1,566 1,660 1,754 1,848 1,942 2,036 2,130 2,224
3000 1,320 1,417 1,514 1,610 1,707 1,804 1,901 1,997 2,094 2,191 2,287

11 20169009
I
Descrizione tecnica del bruciatore
3.9 Perdite di carico lato gas
La pressione del gas in funzione della potenza massima svilup-
pata dal bruciatore è data dalle curve di Fig. 4.
Rappresenta la perdita di carico della testa di combustione.
Gas naturale G 20 - P.C.I. = 10 kWh/Nm3
Le curve sono state ricavate nelle seguenti condizioni:
– pressione misurata alla presa posta sul pressostato a valle
della farfalla gas;
– camera di combustione a 0 mbar;
– bruciatore funzionante a piena potenza.
La perdita di pressione della valvola a farfalla totalmente aperta
è riportata in Fig. 5.
ATTENZIONE
Aggiungere la pressione della camera di combu-
stione in mbar al valore della perdita testa di com-
bustione.
mbar
KW
80
60
40
20
120
100
G1 1 0
G
25
G
20
Fig. 4
D8902
Perdite testa di combustione
p [mbar]
Potenza bruciatore Pb [kW]
0, 8
mbar
KW
0 1000 2000 4000 6000
1, 6
2, 4
3, 2
4, 0
4, 8
5, 6
6, 4
7, 2
8, 0 DB4
DB3
G
31
G
25
G2 0
G
110
G
31
Fig. 5
D8903
Perdite valvola a farfalla
Potenza bruciatore Pb [kW]
p [mbar]

20169009 12
I
Descrizione tecnica del bruciatore
3.10 Dimensioni d’ingombro
L’ingombro del bruciatore è riportato in Fig. 6.
Tab. F
3.11 Dimensioni flange
I
TP
C
B1
E
B
D
G M
L
Fig. 6
20172181
Modello B B1 C D E G I L M P T
DB3 235 688 170 313 450 460 373 759 299 1035 512
DB4 235 688 170 313 450 460 373 759 299 1035 512
DB6 235 688 170 336 450 460 360 759 299 1035 519
45
45
453
M
18
350
65, 5
185
45
45
145
M16
Fig. 7
Collegamento canale aria
D7549
D7884
D7885
Fissaggio alla caldaia Alimentazione gas DN65

13 20169009
I
Descrizione tecnica del bruciatore

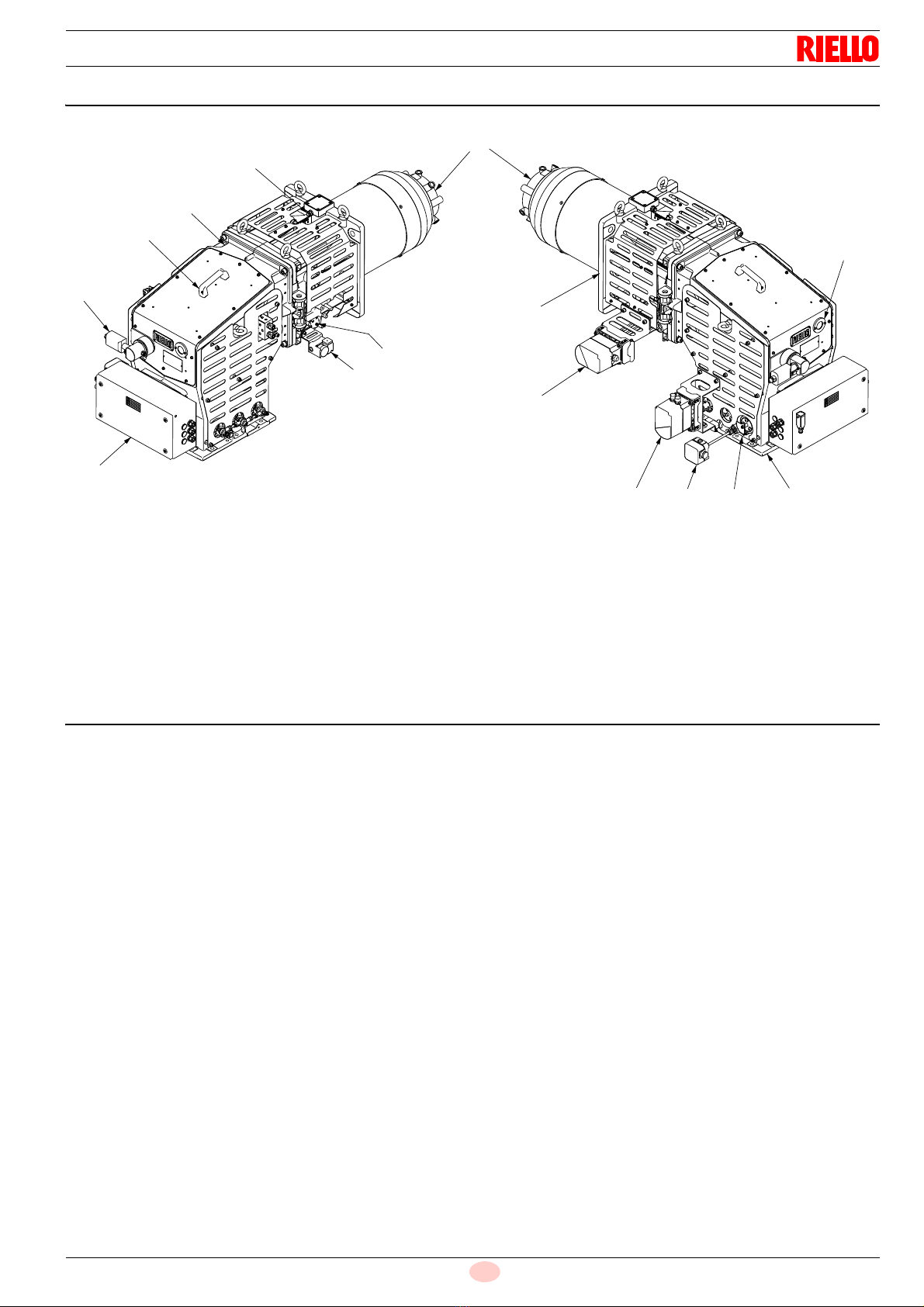

3.12 Descrizione componenti bruciatore
1 Cassetta con morsettiera per collegamenti elettrici
2 Cassa d’aria
3 Coperchio
4 Pressostato gas di massima
5 Regolatore portata gas e flangia attacco rampa gas
6 Flangia di attacco alla caldaia
7 Sensore fiamma
8 Indicatore posizione serranda aria
9 Servomotore gas
10 Servomotore aria
11 Leva regolazione aria testa di combustione
12 Flangia di attacco condotto aria
13 Pressostato aria
14 Visore fiamma
15 Testa di combustione
3.13 Materiale a corredo
Viti M18x70 per fissare il bruciatore alla caldaia . . . . . . . . . N. 4
Viti M16x50 per fissare la flangia gas. . . . . . . . . . . . . . . . . . N. 4
Guarnizione per flangia rampa gas DN65 . . . . . . . . . . . . . . N. 1
Schermo termico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Rosetta Ø30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Rosetta Ø34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Catalogo ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Libretto installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
2
1
7
11
4
5
15
3
10 13 812
14
9
6
Fig. 8
20172182

20169009 14
I
Descrizione tecnica del bruciatore
3.14 Servomotore (SQM48.4... e SQM45.2...)
Note importanti
Tutti gli interventi (operazioni di montaggio, installazione e
assistenza, ecc.) devono essere realizzati da personale
qualificato.
Prima di effettuare modifiche al cablaggio nella zona di colle-
gamento del sistema SQM4..., isolare completamente il
dispositivo di controllo del bruciatore dall’alimentazione di
rete (separazione onnipolare).
Per evitare rischi di folgorazione, proteggere adeguatamente
i morsetti di collegamento e fissare correttamente la mantel-
latura.
Verificare che il cablaggio sia in ordine.
Cadute e impatti possono influire negativamente sulle fun-
zioni di sicurezza. In tal caso, l’unità non deve essere
messa in funzione, anche se non presenta danni evidenti.
Note di montaggio
• Verificare il rispetto delle norme di sicurezza nazionali appli-
cabili.
• Il collegamento tra l’albero di comando dell’attuatore e l’ele-
mento di controllo deve essere rigido, senza gioco meccani-
co.
• Per evitare il carico eccessivo dei cuscinetti a causa dei moz-
zi rigidi, è consigliabile l’uso di frizioni di compensazione sen-
za gioco meccanico (p.e. frizioni a soffietto metallico).
Note di installazione
• Disporre i cavi di accensione ad alta tensione separatamente,
alla maggiore distanza possibile dall’apparecchiatura e dagli
altri cavi.
• Per evitare rischi di folgorazione, verificare che la sezione AC
230 V dell’unità SQM4... sia perfettamente separata dalla se-
zione funzionale a bassa tensione.
• La coppia statica è ridotta quando l’alimentazione elettrica
dell’attuatore è spenta.
• Durante gli interventi di cablaggio o le operazioni di configu-
razione, la mantellatura può essere rimossa solo per brevi
periodi di tempo. In tali occasioni, evitare l’introduzione di pol-
vere o sporcizia all’interno dell’attuatore.
• L’attuatore contiene una scheda a circuito stampato con
componenti sensibili alle ESD.
• Il lato superiore della scheda è protetto contro il contatto di-
retto. Questa protezione non deve essere rimossa! Il lato in-
feriore della scheda non deve essere toccato.
Dati tecnici
Tab. G
ATTENZIONE
Per evitare infortuni, danni materiali o am-
bientali, è opportuno attenersi alle seguenti
prescrizioni!
Evitare di aprire, modificare o forzare gli at-
tuatori.
ATTENZIONE
Durante la manutenzione o la sostituzione de-
gli attuatori, prestare attenzione a non inverti-
re i connettori.
Servomotore SQM48.4 SQM45.2
Tensione di esercizio AC 2 x 12 V attraverso il cavo di col-
legamento all’unità di base o un tra-
sformatore separato
Classe di sicurezza bassissima tensione con isolamento
di sicurezza dalla tensione di rete
Assorbimento di potenza 26...34 VA 9...15 VA
Indice di protezione conforme EN 60 529, IP 54, con pas-
sacavi adeguati
Collegamento cavi RAST3.5 connettori
Senso di rotazione - Antiorario (standard)
- Orario (rotazione inversa)
Coppia nominale (max) 20 Nm 3 Nm
Coppia statica (max) 20 Nm 1.5 Nm
Tempo di funzionamen-
to (min.) per 90° 30 s. 10 s.
Peso 1,6 kg circa 1 kg circa
Condizioni ambientali:
Funzionamento
Condizioni climatiche
Condizioni meccaniche
Campo di temperatura
Umidità
DIN EN 60 721-3-3
Classe 3K3
Classe 3M3
-20...+60 °C
< 95% UR
Fig. 9
D8271

15 20169009
I
Installazione
4.1 Note sulla sicurezza per l’installazione
Dopo avere effettuato un’accurata pulizia tutt’intorno all’area de-
stinata all’installazione del bruciatore ed avere provveduto ad
una corretta illuminazione dell’ambiente, procedere con le opera-
zioni di installazione.
4.2 Movimentazione
L’imballo del bruciatore è comprensivo di pedana in legno, è pos-
sibile quindi movimentare il bruciatore, quando è ancora imballa-
to, con carrello transpallet o carrello elevatore a forche.
4.3 Controlli preliminari
Controllo della fornitura
Controllo delle caratteristiche del bruciatore
Controllare la targhetta di identificazione del bruciatore, nella
quale sono riportati:
il modello e il codice del bruciatore (A)(Fig. 10);
l’anno di costruzione criptografato (C);
i dati di alimentazione elettrica e il grado di protezione (D);
i tipi di gas di utilizzo e le relative pressioni di alimentazione
(E);
i dati di potenza minima e massima possibili del bruciatore
(F) (vedere “Campo di lavoro” a pagina 8).
Attenzione. La potenza del bruciatore deve rientrare nel
campo di lavoro della caldaia.
4 Installazione
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono assolutamente essere ese-
guite con rete elettrica staccata.
ATTENZIONE
L’installazione del bruciatore deve essere effet-
tuata da personale abilitato, secondo quanto ri-
portato nel presente manuale ed in conformità alle
norme e disposizioni di legge vigenti.
PERICOLO
L’aria comburente presente in caldaia deve esse-
re priva di miscele pericolose (es: cloruro, fluoru-
ro, alogeno); se presenti, si raccomanda di
effettuare ancora più frequentemente pulizia e
manutenzione.
ATTENZIONE
Le operazioni di movimentazione del bruciatore
possono essere molto pericolose se non effettua-
te con la massima attenzione: allontanare i non
addetti; verificare l’integrità e l’idoneità dei mezzi
a disposizione.
Ci si deve accertare inoltre che la zona in cui si
agisce, sia sgombra e che vi sia uno spazio di
fuga sufficiente, cioè, una zona libera e sicura, in
cui potersi spostare rapidamente qualora il brucia-
tore cadesse.
Durante la movimentazione tenere il carico a non
più di 20-25 cm da terra.
Dopo avere posizionato il bruciatore nelle vicinan-
ze dell’installazione, smaltire correttamente tutti i
residui dell’imballo differenziando le vari tipologie
di materiali.
CAUTELA
Prima di procedere con le operazioni di installa-
zione, effettuare un’accurata pulizia tutt’intorno
all’area destinata all’installazione del bruciatore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. In caso di dubbio non
utilizzare il bruciatore e rivolgersi al fornitore.
Gli elementi dell’imballaggio (gabbia di legno o
scatola di cartone, chiodi, graffe, sacchetti di pla-
stica ecc.) non devono essere abbandonati in
quanto potenziali fonti di pericolo ed inquinamen-
to, ma vanno raccolti e depositati in luogo predi-
sposto allo scopo.
ATTENZIONE
La manomissione, l’asportazione, la mancanza
della targhetta del bruciatore o quant’altro non
permettono la sicura identificazione del bruciatore
e rendono difficoltosa qualsiasi operazione di in-
stallazione e manutenzione.
Fig. 10
S9783

20169009 16
I
Installazione
4.4 Posizione di funzionamento
4.5 Predisposizione della caldaia
4.5.1 Foratura della piastra caldaia
Forare la piastra di chiusura della camera di combustione come
in Fig. 12.
La posizione dei fori filettati può essere tracciata utilizzando lo
schermo termico a corredo del bruciatore.
4.5.2 Lunghezza boccaglio
La lunghezza del boccaglio va scelta secondo le indicazioni del
costruttore della caldaia e, in ogni caso, deve essere maggiore
dello spessore della porta della caldaia, completa di refrattario.
Per le caldaie con giro dei fumi anteriore (Fig. 14 a pag. 17), o
con camera ad inversione di fiamma, eseguire una protezione in
materiale refrattario tale da consentire al boccaglio di essere
estratto.
Per le caldaie con il frontale raffreddato ad acqua non è necessa-
rio un rivestimento refrattario, se non vi è espressa richiesta del
costruttore della caldaia.
ATTENZIONE
Il bruciatore è predisposto esclusivamente per

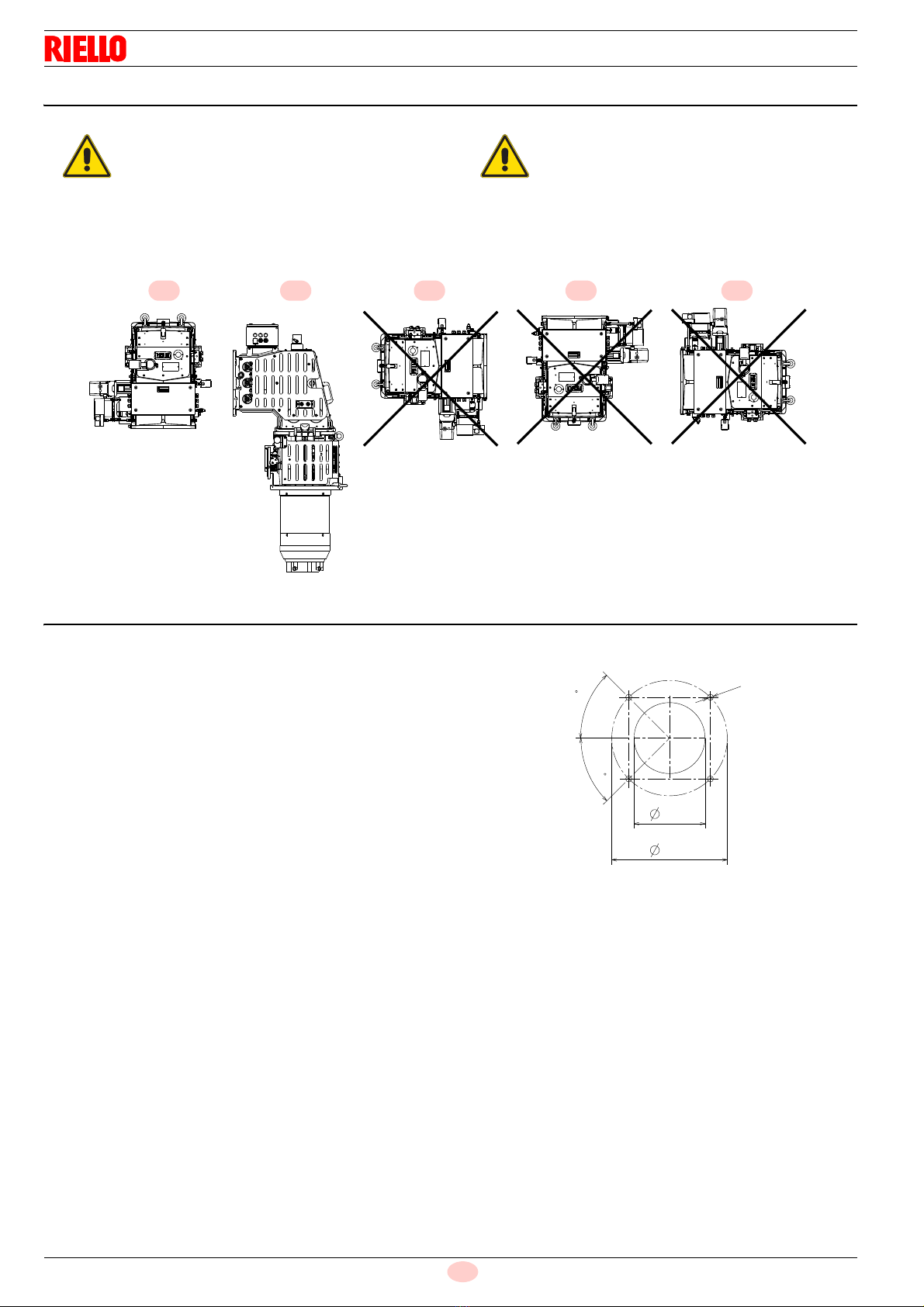

il funzionamento nelle posizioni 1e 2 (Fig. 11).
L’installazione 1è da preferire in quanto è
l’unica che consente la manutenzione come
descritto di seguito in questo manuale.
L’installazione 2 consente il funzionamento ma
rende meno agibile le operazioni di manuten-
zione e di ispezione della testa di combustione.
PERICOLO
Ogni altro posizionamento è da ritenersi com-
promissorio per il buon funzionamento
dell’apparecchio.
Le installazioni 3, 4 e5 sono vietate per
motivi di sicurezza.
Fig. 11
2 3 4 51
20172183
Fig. 12
45
45
453
M
18
350
D7884

17 20169009
I
Installazione
4.6 Punti di sollevamento
4.7 Fissaggio alla caldaia
La Fig. 14 indica come effettuare l’applicazione del bruciatore ad
una caldaia dotata di frontone non raffreddato.
Si consiglia di non realizzare una sporgenza della testa superiore
a 200 mm. In ogni caso la parete in refrattario non deve estender-
si oltre la fine della testa di combustione del bruciatore.
Predisporre un adeguato sistema di sollevamento
agganciandosi agli anelli indicati in Fig. 13.
Fig. 13
20172185
ATTENZIONE
La tenuta bruciatore-caldaia deve essere er-
metica.
MIN 260
MAX 360
Fig. 14
20172186
REFRATTARIO

20169009 18
I
Installazione
4.8 Accessibilità parte interna testa
Per accedere alla parte interna della testa di combustione
(Fig. 15) procedere come segue:
rimuovere il sensore fiamma 2);
togliere il coperchio 1) del convogliatore aria;
togliere i collegamenti elettrici 3) e 4) degli elettrodi;
svitare la vite di blocco 5) della testa 6);
rimuovere la testa 6).
2
1
3
4
5
6
Fig. 15
20172188
