Riello DB6 SE C03 TC FS1 FGR T250 Quick start guide

Istruzioni per installazione, uso e manutenzione
Installation, use and maintenance instructions
20124993 (1) - 09/2016
Bruciatore industriale di gas
Industrial gas burner
Funzionamento bistadio progressivo o modulante
Two stage progressive or modulating operation
CODICE - CODE MODELLO - MODEL TIPO - TYPE
20124641 DB6 SE C03 TC FS1 FGR T250 24641Y
I
GB

Istruzioni originali
Translation of the original instructions

1
20124993
I
Indice
1 Dichiarazioni............................................................................................................................................................................... 3
2 Informazioni ed avvertenze generali ........................................................................................................................................ 4
2.1 Informazioni sul manuale di istruzione........................................................................................................................ 4
2.1.1 Introduzione................................................................................................................................................................. 4
2.1.2 Pericoli generici........................................................................................................................................................... 4
2.1.3 Altri simboli.................................................................................................................................................................. 4
2.1.4 Consegna dell’impianto e del manuale di istruzione................................................................................................... 5
2.2 Garanzia e responsabilità............................................................................................................................................ 5
3 Sicurezza e prevenzione............................................................................................................................................................ 6
3.1 Premessa.................................................................................................................................................................... 6
3.2 Addestramento del personale ..................................................................................................................................... 6
4 Descrizione tecnica del bruciatore........................................................................................................................................... 7
4.1 Designazione bruciatori............................................................................................................................................... 7
4.2 Modelli disponibili........................................................................................................................................................ 8
4.3 Categorie del bruciatore - Paesi di destinazione......................................................................................................... 8
4.4 Dati tecnici................................................................................................................................................................... 8
4.5 Dati elettrici.................................................................................................................................................................. 8

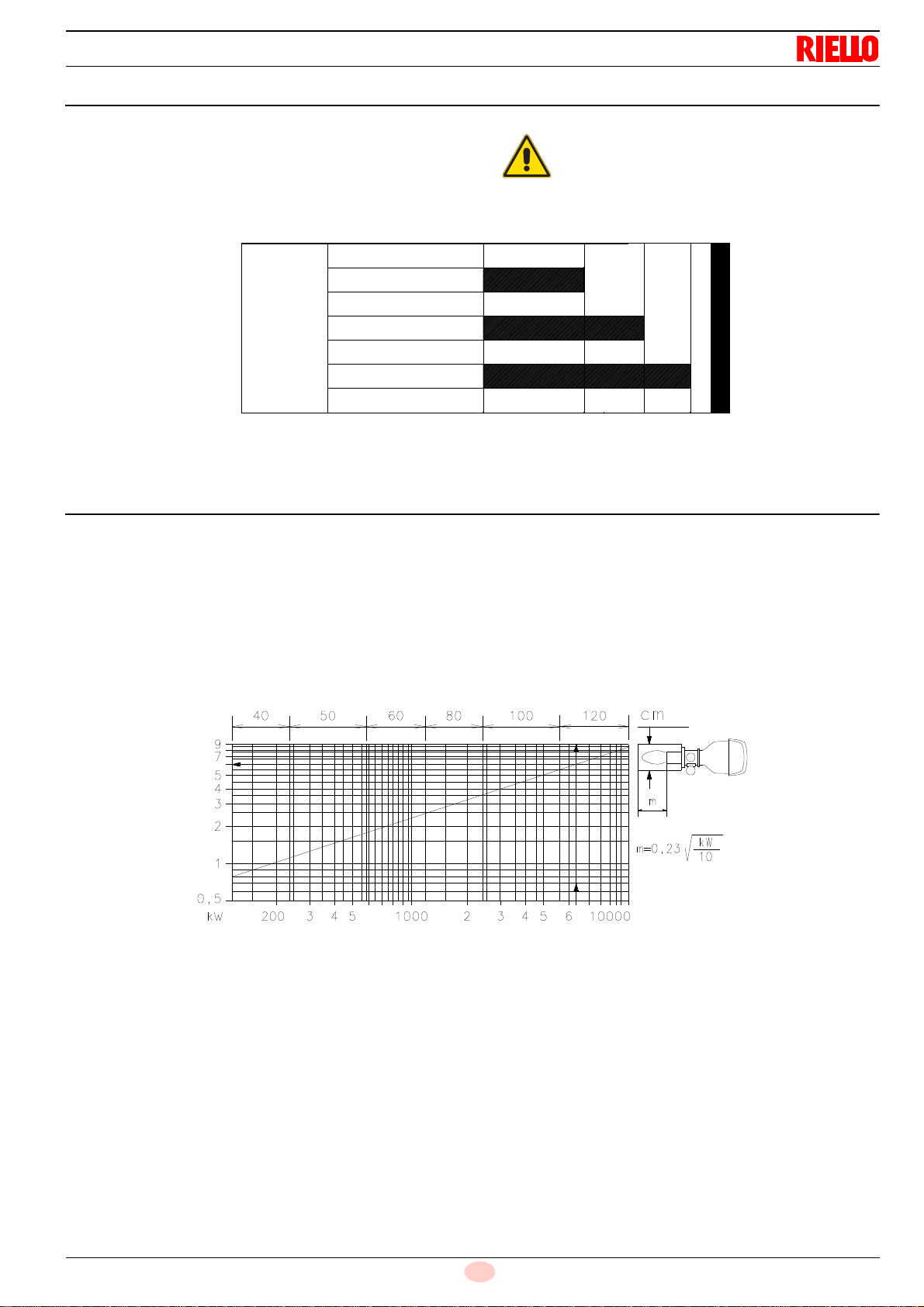

4.6 Campo di lavoro.......................................................................................................................................................... 9
4.7 Caldaia di prova .......................................................................................................................................................... 9

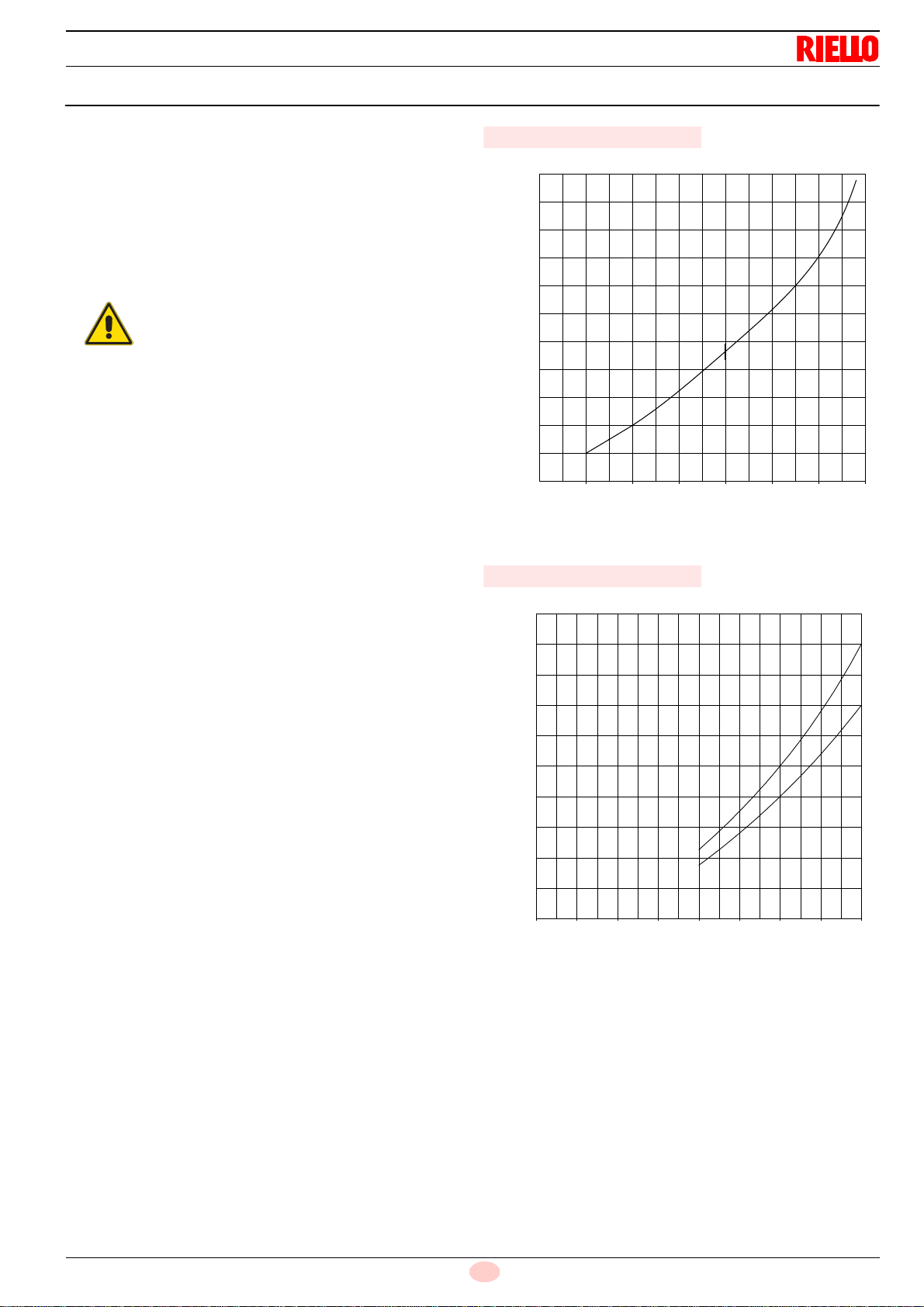

4.8 Perdite di carico lato aria (rilevata a monte serranda con apertura completa).......................................................... 10
4.9 Perdite di carico lato gas........................................................................................................................................... 11

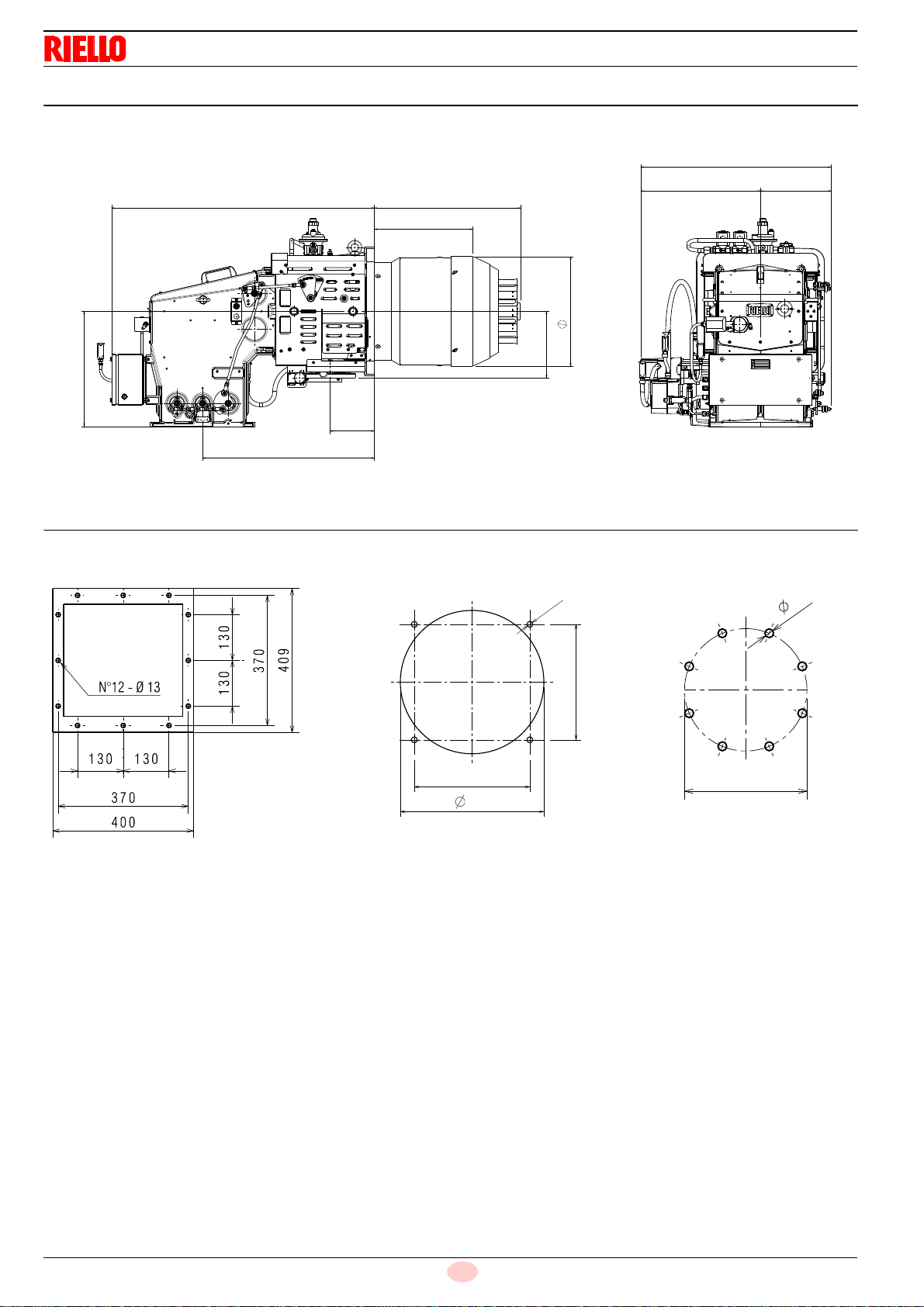

4.10 Dimensioni d’ingombro.............................................................................................................................................. 12
4.11 Dimensioni flange...................................................................................................................................................... 12
4.12 Descrizione componenti bruciatore........................................................................................................................... 13
4.13 Materiale a corredo ................................................................................................................................................... 13
4.14 Servomotore (SQM48.4... e SQM45.2...).................................................................................................................. 14
5 Installazione.............................................................................................................................................................................. 15
5.1 Note sulla sicurezza per l’installazione...................................................................................................................... 15
5.2 Movimentazione........................................................................................................................................................ 15
5.3 Controlli preliminari.................................................................................................................................................... 15
5.4 Posizione di funzionamento ...................................................................................................................................... 16
5.5 Rimozione perni di blocco dell’otturatore .................................................................................................................. 16
5.6 Punti di sollevamento................................................................................................................................................ 16
5.7 Predisposizione della caldaia.................................................................................................................................... 17

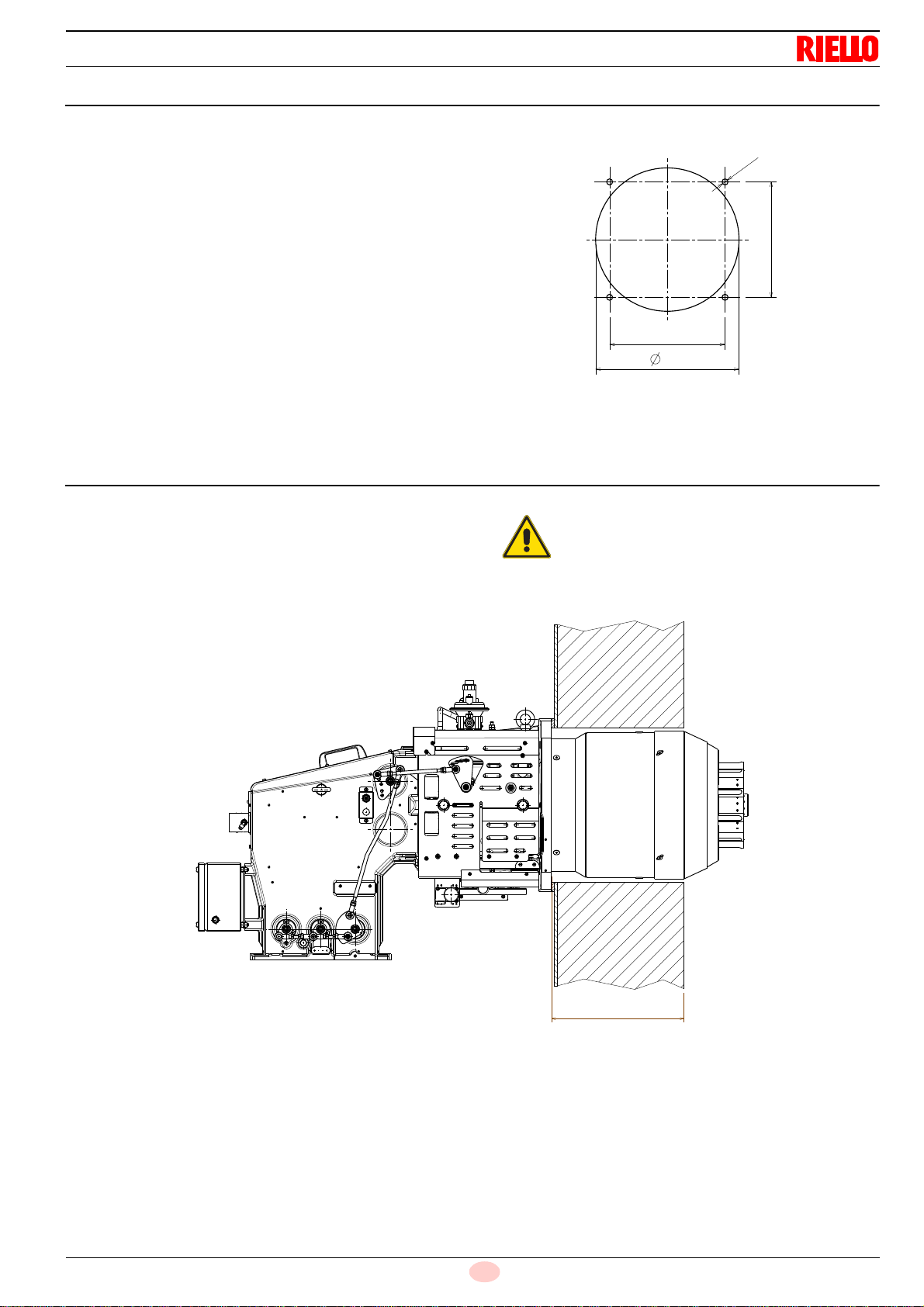

5.7.1 Foratura della piastra caldaia.................................................................................................................................... 17
5.7.2 Lunghezza boccaglio................................................................................................................................................. 17
5.8 Fissaggio alla caldaia................................................................................................................................................ 17
5.9 Alimentazione gas..................................................................................................................................................... 18
5.9.1 Collegamento alimentazione gas al bruciatore ......................................................................................................... 18
5.9.2 Schema generale di alimentazione gas (esempio) ................................................................................................... 18
5.9.3 Rampa gas................................................................................................................................................................ 19
5.9.4 Installazione rampa gas ............................................................................................................................................ 19
5.9.5 Pressione gas............................................................................................................................................................ 19
5.10 Collegamenti elettrici................................................................................................................................................. 20
5.10.1 Passaggio cavi di alimentazione e collegamenti esterni ........................................................................................... 20
6 Messa in funzione, taratura e funzionamento del bruciatore............................................................................................... 21
6.1 Note sulla sicurezza per la prima messa in funzione................................................................................................ 21
6.2 Regolazione testa di combustione ............................................................................................................................ 21
6.3 Posizione elettrodo e pilota....................................................................................................................................... 21
6.4 Regolazioni prima dell’accensione............................................................................................................................ 22
6.5 Avviamento bruciatore............................................................................................................................................... 22

20124993
2
I
Indice
6.6 Accensione bruciatore ...............................................................................................................................................22
6.7 Regolazione aria comburente....................................................................................................................................22
6.7.1 Regolazione aria / combustibile e modulazione potenza...........................................................................................23
6.7.2 Regolazione pressostati.............................................................................................................................................23
6.8 Regolazione pressostati.............................................................................................................................................23
6.8.1 Pressostato aria.........................................................................................................................................................23
6.8.2 Pressostato gas di massima......................................................................................................................................23
6.8.3 Pressostato gas di minima.........................................................................................................................................24
6.9 Controlli finali (con bruciatore funzionante)................................................................................................................24
7 Manutenzione............................................................................................................................................................................25
7.1 Note sulla sicurezza per la manutenzione.................................................................................................................25
7.2 Programma di manutenzione.....................................................................................................................................25
7.2.1 Frequenza della manutenzione..................................................................................................................................25
7.2.2 Controllo e pulizia ......................................................................................................................................................25
7.2.3 Smontaggio fotocellula QRI.......................................................................................................................................26
7.3 Apertura bruciatore ....................................................................................................................................................26
7.3.1 Accessibilità parte interna testa .................................................................................................................................26
7.4 Chiusura bruciatore....................................................................................................................................................26
8 Inconvenienti - Cause - Rimedi................................................................................................................................................27

3
20124993
I
Dichiarazioni
1 Dichiarazioni
Dichiarazione di conformità secondo ISO / IEC 17050-1
Costruttore: RIELLO S.p.A.
Indirizzo: Via Pilade Riello, 7
37045 Legnago (VR)
Prodotto: Bruciatore industriale di gas
Modello: DB6 SE C03 TC FS1 FGR T250
Questi prodotti sono conformi alle seguenti Norme Tecniche:
EN 676
EN 12100
e secondo quanto disposto dalle Direttive Europee:
MD 2006/42/CE Direttiva Macchine
LVD 2014/35/UE Direttiva Bassa Tensione
EMC 2014/30/UE Compatibilità Elettromagnetica
La qualità viene garantita mediante un sistema di qualità e management certificato secondo UNI EN ISO 9001.
Legnago, 01.12.2015 Direttore Generale
RIELLO S.p.A. - Direzione Bruciatori Direttore Ricerca e Sviluppo RIELLO S.p.A. - Direzione Bruciatori
Ing. U. Ferretti Ing. F. Comencini

20124993
4
I
Informazioni ed avvertenze generali
2.1 Informazioni sul manuale di istruzione
2.1.1 Introduzione
Il manuale di istruzione dato a corredo del bruciatore:
➤costituisce parte integrante ed essenziale del prodotto e non
va da esso separato; deve essere quindi conservato con
cura per ogni necessaria consultazione e deve accompa-
gnare il bruciatore anche in caso di cessione ad un altro pro-
prietario o utente, oppure in caso di trasferimento su un altro
impianto. In caso di danneggiamento o smarrimento deve
essere richiesto un altro esemplare al Servizio Tecnico di
Assistenza di Zona;
➤è stato realizzato per un utilizzo da parte di personale qualifi-
cato;
➤fornisce importanti indicazioni ed avvertenze sulla sicurezza
nell’installazione, la messa in funzione, l’uso e la manuten-
zione del bruciatore.

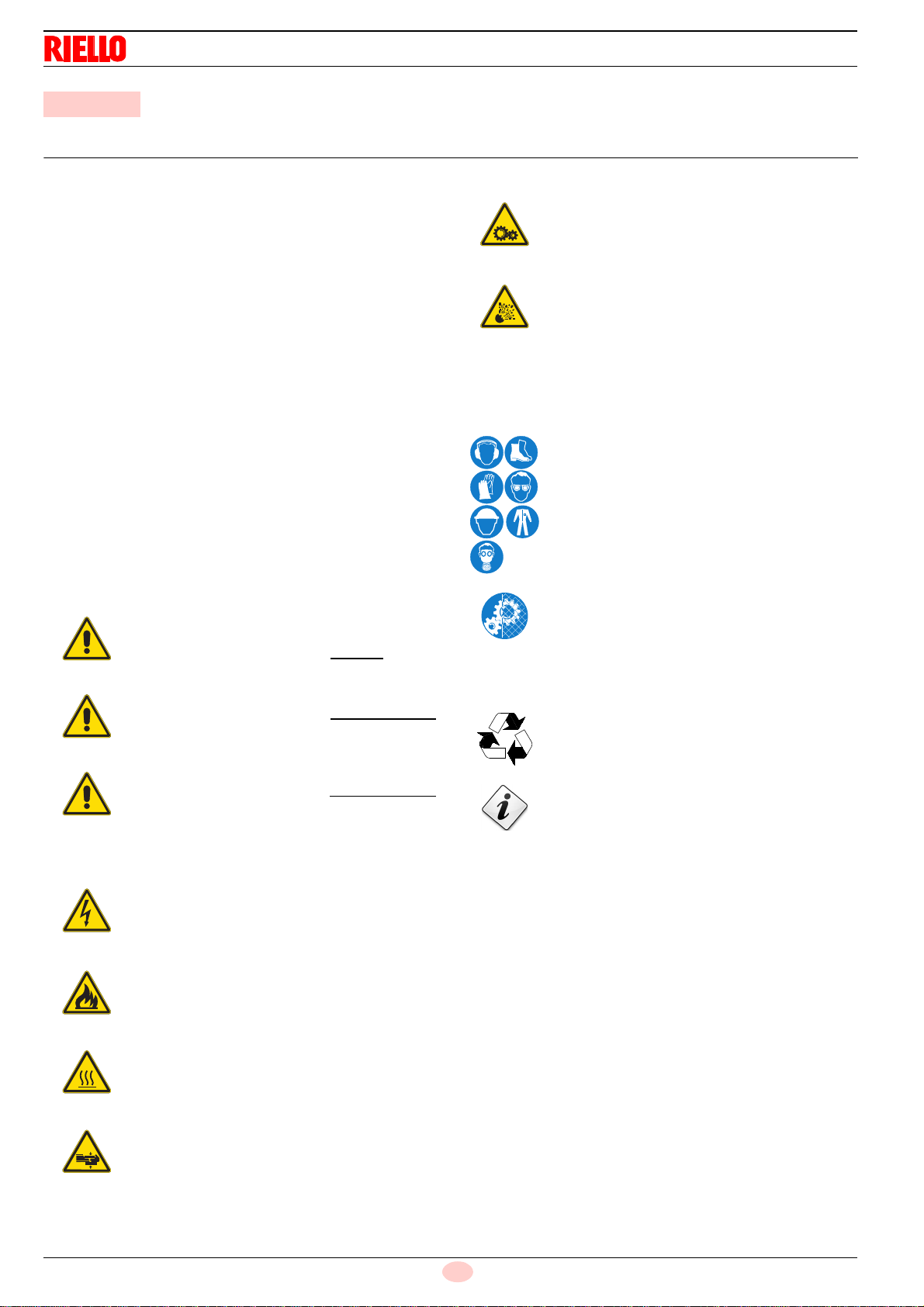

Simbologia utilizzata nel manuale
In alcune parti del manuale sono riportati segnali triangolari di
PERICOLO. Prestare ad essi molta attenzione, in quanto segna-
lano una situazione di potenziale pericolo.
2.1.2 Pericoli generici
I pericoli possono essere di 3 livelli, come indicato a seguire.
2.1.3 Altri simboli
Abbreviazioni utilizzate
Cap. Capitolo
Fig. Figura
Pag. Pagina
Sez. Sezione
Tab. Tabella
2 Informazioni ed avvertenze generali
PERICOLO
Massimo livello di pericolo!
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, causano gravi le-
sioni, morte o rischi a lungo termine per la salute.
ATTENZIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
gravi lesioni, morte o rischi a lungo termine per la
salute.
CAUTELA
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, possono causare
danni alla macchina e/o alla persona.
PERICOLO
PERICOLO COMPONENTI IN TENSIONE
Questo simbolo contraddistingue operazioni che,
se non correttamente eseguite, comportano scos-
se elettriche con conseguenze mortali.
PERICOLO MATERIALE INFIAMMABILE
Questo simbolo segnala la presenza di sostanze
infiammabili.
PERICOLO DI USTIONE
Questo simbolo indica il rischio di ustioni da alte
temperature.
PERICOLO SCHIACCIAMENTO ARTI
Questo simbolo fornisce indicazioni di organi in
movimento: pericolo di schiacciamento degli arti.
ATTENZIONE ORGANI IN MOVIMENTO
Questo simbolo fornisce indicazioni per evitare
l’avvicinamento degli arti ad organi meccanici in
movimento; pericolo di schiacciamento.
PERICOLO DI ESPLOSIONE
Questo simbolo fornisce indicazioni di luoghi in cui
potrebbero essere presenti atmosfere esplosive.
Per atmosfera esplosiva si intende una miscela
con l’aria, a condizioni atmosferiche, di sostanze
infiammabili allo stato di gas, vapori, nebbie o pol-
veri in cui, dopo l’accensione, la combustione si
propaga all'insieme della miscela incombusta.
DISPOSITIVI DI PROTEZIONE INDIVIDUALE
Questi simboli contraddistinguono l’attrezzatura
che deve essereindossata e tenuta dall’operatore
allo scopo di proteggerlo contro i rischi che minac-
ciano la sicurezza o la salute nello svolgimento
della sua attività lavorativa.
OBBLIGO DI MONTARE IL COFANO E TUTTI I
DISPOSITIVI DI SICUREZZA E PROTEZIONE
Questo simbolo segnala l’obbligo di rimontare il
cofano e tutti i dispositivi di sicurezza e protezione
del bruciatore dopo operazioni di manutenzione,
pulizia o controllo.
SALVAGUARDIA AMBIENTALE
Questo simbolo fornisce indicazioni per l’utilizzo
della macchina nel rispetto dell’ambiente.
INFORMAZIONI IMPORTANTI
Questo simbolo fornisce informazioni importanti
da tenere in considerazione.
➤Questo simbolo contraddistingue un elenco.

5
20124993
I
Informazioni ed avvertenze generali
2.1.4 Consegna dell’impianto e del manuale di
istruzione
In occasione della consegna dell’impianto è necessario che:
➤Il manuale di istruzione sia consegnato dal fornitore
dell’impianto all’utente, con l’avvertenza che esso sia con-
servato nel locale di installazione del generatore di calore.
➤Sul manuale di istruzione siano riportati:
– il numero di matricola del bruciatore;
– l’indirizzo ed il numero di telefono del Centro di Assistenza
più vicino;
➤Il fornitore dell’impianto informi accuratamente l’utente circa:
– l’uso dell’impianto,
– gli eventuali ulteriori collaudi che dovessero essere neces-
sari prima dell’attivazione dell’impianto,
– la manutenzione e la necessità di controllare l’impianto al-
meno una volta all’anno da un incaricato della Ditta Co-
struttrice o da un altro tecnico specializzato.
Per garantire un controllo periodico, il costruttore racco-
manda la stipulazione di un Contratto di Manutenzione.
2.2 Garanzia e responsabilità
Il costruttore garantisce i suoi prodotti nuovi dalla data dell’instal-
lazione secondo le normative vigenti e/o in accordo con il contrat-
to di vendita. Verificare, all’atto della prima messa in funzione,
che il bruciatore sia integro e completo.
In particolare i diritti alla garanzia ed alla responsabilità decado-
no, in caso di danni a persone e/o cose, qualora i danni stessi si-
ano riconducibili ad una o più delle seguenti cause:
➤installazione, messa in funzione, uso e manutenzione del
bruciatore non corretti;
➤utilizzo improprio, erroneo ed irragionevole del bruciatore;
➤intervento di personale non abilitato;
➤esecuzione di modifiche non autorizzate all’apparecchio;
➤utilizzo del bruciatore con dispositivi di sicurezza difettosi,
applicati in maniera scorretta e/o non funzionanti;
➤installazione di componenti supplementari non collaudati
unitamente al bruciatore;
➤alimentazione del bruciatore con combustibili non adatti;
➤difetti nell’impianto di alimentazione del combustibile;
➤utilizzo del bruciatore anche a seguito del verificarsi di un
errore e/o un’anomalia;
➤riparazioni e/o revisioni eseguite in maniera scorretta;
➤modifica della camera di combustione mediante l’introdu-
zione di inserti che impediscano il regolare sviluppo della
fiamma stabilito costruttivamente;
➤insufficiente ed inappropriata sorveglianza e cura dei com-
ponenti del bruciatore maggiormente soggetti ad usura;
➤utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
➤cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità
per la mancata osservanza di quanto riportato nel presente
manuale.
.........................................................................................
.........................................................................................
.........................................................................................
.........................................................................................
ATTENZIONE
La mancata osservanza a quanto descritto in que-
sto manuale, la negligenza operativa, una errata
installazione e l’esecuzione di modifiche non au-
torizzate, sono causa di annullamento, da parte
del costruttore, della garanzia che essa dà al bru-
ciatore.

20124993
6
I
Sicurezza e prevenzione
3.1 Premessa
I bruciatori sono stati progettati e costruiti in conformità alle nor-
me e direttive vigenti, applicando le regole tecniche di sicurezza
conosciute e prevedendo tutte le potenziali situazioni di pericolo.
E’ necessario tuttavia tenere in considerazione che l’incauto e
maldestro utilizzo dell’apparecchio può causare situazioni di pe-
ricolo di morte per l’utente o terzi, nonché danneggiamenti al bru-
ciatore o ad altri beni. La distrazione, la leggerezza e la troppa
confidenza sono spesso causa di infortuni; come possono esser-
lo la stanchezza e la sonnolenza.
E’ opportuno tenere in considerazione quanto segue:
➤Il bruciatore deve essere destinato solo all’uso per il quale è
stato espressamente previsto. Ogni altro uso è da conside-
rarsi improprio e quindi pericoloso.
In particolare:
può essere applicato a caldaie ad acqua, a vapore,ad olio diater-
mico, e su altre utenze espressamente previste dal costruttore;
il tipo e la pressione del combustibile, la tensione e frequenza
della corrente elettrica di alimentazione, le portate minime e mas-
sime alle quali il bruciatore è regolato, la pressurizzazione della
camera di combustione, le dimensioni della camera di combu-
stione, la temperatura ambiente, devono essere entro i valori in-
dicati nel manuale d’istruzione.
➤Non è consentito modificare il bruciatore per alterarne le pre-
stazioni e le destinazioni.
➤L’utilizzo del bruciatore deve avvenire in condizioni di sicu-
rezza tecnica ineccepibili. Eventuali disturbi che possano
compromettere la sicurezza devono essere eliminati tempe-
stivamente.
➤Non è consentito aprire o manomettere i componenti del
bruciatore, ad esclusione delle sole parti previste nella
manutenzione.
➤Sono sostituibili esclusivamente le parti previste dal costrut-
tore.
3.2 Addestramento del personale
L’utente è la persona, o l’ente o la società, che ha acquistato la
macchina e che intende usarla per gli usi concepiti allo scopo.
Sua è la responsabilità della macchina e dell’addestramento di
quanti vi operano intorno.
L’utente:
➤si impegna ad affidare la macchina esclusivamente a perso-
nale qualificato ed addestrato allo scopo;
➤si impegna ad informare il proprio personale in modo ade-
guato sull’applicazione e osservanza delle prescrizioni di
sicurezza. A tal fine egli si impegna affinché chiunque per la
propria mansione conosca le istruzioni per l’uso e le prescri-
zioni di sicurezza;
➤Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
➤Il personale non deve eseguire di propria iniziativa opera-
zioni o interventi che non siano di sua competenza.
➤Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse cre-
are.
➤Il montaggio di pezzi di altre marche o eventuali modifiche
possono variare le caratteristiche della macchina e quindi
pregiudicarne la sicurezza operativa. La Ditta Costruttrice
pertanto declina ogni e qualsiasi responsabilità per tutti i
danni che dovessero insorgere a causa dell’utilizzo di pezzi
non originali.
Inoltre:
3 Sicurezza e prevenzione
ATTENZIONE
Il produttore garantisce la sicurezza del buon fun-
zionamento solo se tutti i componenti del brucia-
tore sono integri e correttamente posizionati.
➤è tenuto a prendere tutte le misure necessa-
rie per evitare che persone non autorizzate
abbiano accesso alla macchina;
➤deve informare la Ditta Costruttrice nel caso
in cui riscontrasse difetti o malfunzionamenti
dei sistemi antinfortunistici, nonché ogni
situazione di presunto pericolo;
➤il personale deve usare sempre i mezzi di
protezione individuale previsti dalla legisla-
zione e seguire quanto riportato nel presente
manuale.

7
20124993
I
Descrizione tecnica del bruciatore
4.1 Designazione bruciatori
4 Descrizione tecnica del bruciatore
MX Classe 3 EN676
Serie : DB
Grandezza : 4 - 6 - 9 - 12 - 16 - 20
Combustibile : Gasolio
Gasolio / Gas Naturale
Regolazione :
Sistema di controllo fiamma :
FS1
FS2 Standard (1 stop ogni 24 h) Funzionamento continuo (1 stop ogni 72 h)
Alimentazione aria comburente :
A - 0 :
A - 90 :
DB 6 S E C03
Emissione :
C01 o... Classe 1 EN676
C02 o MZ Classe 2 EN676
C03 o BLU Classe 3 EN676
FS1 A - 0
DESIGNAZIONE BASE
DESIGNAZIONE ESTESA
TC
dal basso
da destra
Nafta
E Camma elettronica
EV Camma elettronica e velocità variabile (con Inverter)
M Camma meccanica
L
LS
N
Testa : TC Testa standard
TL Testa lunga
C03 o
Nafta ad Atomizzazione AssistitaNA GPLP Gas NaturaleS Gasolio / GPLLP
Nafta / GPL
NP Nafta / Gas NaturaleNS Nafta / GPL
NP Nafta ad Atomizzazione Assistita / GPL
NAP Nafta ad Atomizzazione Assistita / GPLNAS
TXL Testa speciale
A - 180 : dall’alto
A - 270 : da sinistra
FB
Temperatura massima aria comburente :
T150 = 150°C
T250 = 250°C
Alimentazione combustibile :
FR = da destra
FL = da sinistra
Tensione ausiliari :
230/50/60
110/50/60 230V / 50-60Hz 110V / 50-60Hz
T250 230V / 50-60 Hz
FB = dal basso

20124993
8
I
Descrizione tecnica del bruciatore
4.2 Modelli disponibili
Tab. A
4.3 Categorie del bruciatore - Paesi di destinazione
Tab. B
4.4 Dati tecnici
Tab. C
(1)
Condizioni di riferimento: Temperatura ambiente 20°C - Temperatura gas 15°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.
(2)
Pressione alla presa (Fig. 8) con pressione zero in camera di combustione ed alla potenza massima del bruciatore.
4.5 Dati elettrici
Tab. D
Designazione Tensione Codice
DB6 SE C03 TC FS1 FGR T250 230V / 50-60Hz 20124641
Paese di destinazione Categoria gas
SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO I
2H
DE I
2ELL
NL I
2L
FR I
2Er
BE I
2E(R)B
LU - PL I
2E
Modello DB 6 SE C03
Potenza
(1)
min - max kW 1400/4000 ÷ 7800
Combustibili – Gas naturale: G20 - PCI 10 kWh/Nm
3
– Gas naturale: G25 - PCI 8.6 kWh/Nm
3
Pressione gas alla potenza max.
(2)
-
Gas: G20/G25 mbar 45,5/81,2
Funzionamento – FS1 Intermittente (min. 1 arresto ogni 24 ore)
– Modulante
Rapporto di modulazione su potenza massima 1 : 5
Temperatura aria comburente °C max 250
Accensione Tipo elettrogas (bruciatore pilota a gas naturale)
Peso kg 200
Modello DB 6 SE C03
Alimentazione elettrica 230 V / 50-60 Hz
Trasformatore d’accensione V1 - V2
I1 - I2 230V - 1 x 8 kV 1,5 A - 30 mA
Potenza elettrica assorbita kW max 0,5
Grado di protezione IP 54

9
20124993
I
Descrizione tecnica del bruciatore
4.6 Campo di lavoro
La POTENZA MASSIMA va scelta entro l’area continua del dia-
gramma (Fig. 1).
La POTENZA MINIMA non deve essere inferiore a 1400 kW
come indicato nel diagramma (Fig. 1).
4.7 Caldaia di prova
L’abbinamento bruciatore-caldaia non pone problemi se la calda-
ia è omologata CE e le dimensioni della sua camera di combu-
stione sono vicine a quelle indicate dal diagramma (Fig. 2).
Se invece il bruciatore deve essere applicato ad una caldaia non
omologata CE e/o con dimensioni della camera di combustione
nettamente più piccole di quelle indicate dal diagramma, consul-
tare i costruttori.
I campi di lavorosono stati ricavati in speciali caldaie diprova, se-
condo la norma EN 676.
Riportiamo in Fig. 2 diametro e lunghezza della camera di com-
bustione di prova.
Esempio:
Potenza 4000 kW - diametro 100 cm - lunghezza 5 m
RAPPORTO DI MODULAZIONE
Il rapporto di modulazione, ricavato in caldaie di prova secondo
la norma (EN 676 per gas), è di 1:5.
ATTENZIONE
Il campo di lavoro (Fig. 1) è stato ricavato alla
temperatura ambiente di 20 °C, alla pressione ba-
rometrica di 1013 mbar (circa 0 m s.l.m.) e con la
testa di combustione regolata come indicato a
pag. 21.
Potenza termica
Ai r t emper at ur e
kW
7800
66004000
1400
150°C
50°C
0
250°C
DB6
GAS
5850
Fig. 1
D8871
Temperatura aria
Fig. 2
Lunghezza camera
di combustione - m
D2448
Potenza termica

20124993
10
I
Descrizione tecnica del bruciatore

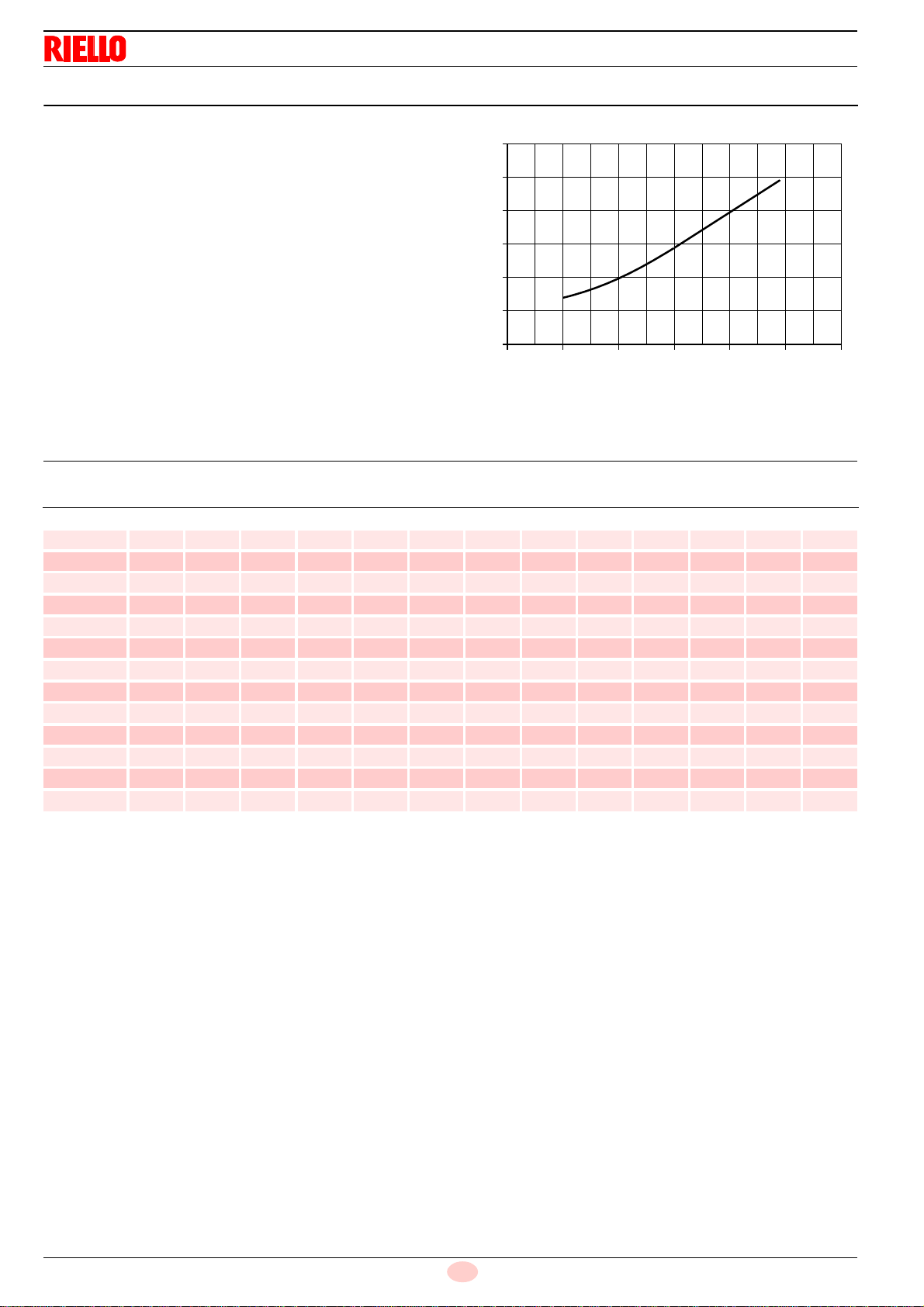

4.8 Perdite di carico lato aria (rilevata a monte serranda con apertura completa)
Le curve di pressione si riferiscono alle condizioni di regolazione
della testa di combustione.
In caso di aria di alimentazione con temperatura maggiore di
20°C e/o altitudine maggiore di 100 m. s.l.m., le perdite di carico
della testa riportate nel graficovanno moltiplicate per il coefficien-
te K
c
indicato nella Tab. E.
Esempio
Potenza bruciata = 5000 kW - Altitudine = 750 m. s.l.m. - Tempe-
ratura aria comburente = 120 °C
Dal diagramma, per una potenza di 5000 kW, si ricava una per-
dita di carico totale alla testa pari a: ∆p
20
= 20 mbar (aria combu-
rente a 20 °C ed altitudine 100 m. s.l.m.).
Dalla Tab. E si trova un coefficiente moltiplicativo, per aria com-
burente a 120 °C ed altitudine 750 m. s.l.m., pari a K
c
= 1,449.
La perdita di carico totale della testa del bruciatore è:
∆p= ∆p
20
x K
c
= 20 x 1,449 = 29 mbar.
Tab. E
60
50
40
30
20
10
0
3000 4000 5000 6000 7000 8000 9000
Fig. 3
∆p
[mbar]
Potenza bruciatore - kW
S9534
Altitudine K
c
Temperatura aria °C
m. s.l.m. 0 20 30 40 50 60 70 80 90 100 120 140 150
0 0,920 0,988 1,021 1,055 1,089 1,122 1,156 1,190 1,223 1,257 1,325 1,392 1,426
100 0,932 1,000 1,034 1,069 1,103 1,137 1,171 1,205 1,239 1,273 1,342 1,410 1,444
500 0,976 1,047 1,083 1,119 1,155 1,190 1,226 1,262 1,298 1,333 1,405 1,477 1,512
750 1,007 1,080 1,117 1,154 1,191 1,228 1,265 1,302 1,338 1,375 1,449 1,523 1,560
1000 1,038 1,114 1,152 1,190 1,228 1,266 1,304 1,342 1,380 1,418 1,494 1,570 1,608
1250 1,069 1,147 1,186 1,226 1,265 1,304 1,343 1,382 1,421 1,460 1,539 1,617 1,656
1500 1,102 1,182 1,223 1,263 1,304 1,344 1,384 1,425 1,465 1,505 1,586 1,667 1,707
1750 1,130 1,213 1,254 1,295 1,337 1,378 1,419 1,461 1,502 1,544 1,626 1,709 1,751
2000 1,174 1,260 1,303 1,346 1,389 1,432 1,475 1,518 1,561 1,604 1,690 1,776 1,819
2250 1,206 1,294 1,338 1,382 1,427 1,471 1,515 1,559 1,603 1,647 1,736 1,824 1,868
2500 1,251 1,343 1,389 1,434 1,480 1,526 1,572 1,618 1,664 1,709 1,801 1,893 1,939
2750 1,284 1,378 1,425 1,472 1,519 1,566 1,613 1,660 1,707 1,754 1,848 1,942 1,989
3000 1,320 1,417 1,465 1,514 1,562 1,610 1,659 1,707 1,755 1,804 1,901 1,997 2,046

11
20124993
I
Descrizione tecnica del bruciatore
4.9 Perdite di carico lato gas
La pressione del gas in funzione della potenza massima svilup-
pata dal bruciatore è data dalle curve di Fig. 4.
Rappresenta la perdita di carico della testa di combustione.
Gas naturale G 20 - P.C.I. = 10 kWh/Nm
3
Le curve sono state ricavate nelle seguenti condizioni:
– pressione misurata alla presa posta sul pressostato a valle
della farfalla gas;
– camera di combustione a 0 mbar;
– bruciatore funzionante a piena potenza.
La perdita di pressione della valvola a farfalla totalmente aperta
è riportata in Fig. 5.
ATTENZIONE
Aggiungere la pressione della camera di combu-
stione in mbar al valore della perdita testa di com-
bustione.
0 2000 4000 6000 8000
50
40
30
20
10
DB4
DB6
DB3
Potenza bruciatore Pb [kW] Fig. 4
D7541
Perdite testa di combustione
∆p
[mbar]
mbar
0 1000 2000 4000 6000 8000
4
G20
G
25
6
8
10
12
14
16
2
18
20
Fig. 5
D8328
∆p
[mbar]
Perdite valvola a farfalla
Potenza bruciatore Pb [kW]

20124993
12
I
Descrizione tecnica del bruciatore
4.10 Dimensioni d’ingombro
L’ingombro del bruciatore è riportato in Fig. 6.
4.11 Dimensioni flange
1025 570
385
2 6 0
4 2 8
6 7 0
1 7 3
4 5 0
742.5
4 6 7 . 5 2 7 5
Fig. 6
20125454
DN 80
160
18
435
350
350
18
M
Fig. 7
Collegamento canale aria
D7549
D10368
D3974
Fissaggio alla caldaia Alimentazione gas

13
20124993
I
Descrizione tecnica del bruciatore
4.12 Descrizione componenti bruciatore
1 Cassetta con morsettiera per collegamenti elettrici
2 Cassa d’aria
3 Coperchio
4 Pressostato gas di massima
5 Regolatore portata gas e flangia attacco rampa gas
6 Flangia di attacco alla caldaia
7 Fotocellula QRI
8 Indicatore posizione serranda aria
9 Servomotore gas
10 Servomotore aria
11 Leva modulazione aria testa di combustione
12 Flangia di attacco condotto aria
13 Pressostato aria
14 Visore fiamma
15 Testa di combustione
4.13 Materiale a corredo
Viti M18 x 70 per fissare la flangia del bruciatore
alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Viti M16 x 50 per fissare la flangia gas. . . . . . . . . . . . . . . . . N. 4
Guarnizione per flangia rampa gas DN 80. . . . . . . . . . . . . . N. 1
Schermo termico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Viti M12 x 16 per sostituire viti blocco testa . . . . . . . . . . . . . N. 2
Viti M5 x 14 per swirler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Diffusore swirler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Rosetta Ø30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Rosetta Ø34. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Rosetta Ø8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Libretto installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Catalogo ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
12
3
4
5
7
11
12
6
8
10
9
13
14
15
Fig. 8
20125455

20124993
14
I
Descrizione tecnica del bruciatore
4.14 Servomotore (SQM48.4... e SQM45.2...)
Note importanti
➤Tutti gli interventi (operazioni di montaggio, installazione e
assistenza, ecc.) devono essere realizzati da personale
qualificato.
➤Prima di effettuare modifiche al cablaggio nella zona di colle-
gamento del sistema SQM4..., isolare completamente il
dispositivo di controllo del bruciatore dall’alimentazione di
rete (separazione onnipolare).
➤Per evitare rischi di folgorazione, proteggere adeguatamente
i morsetti di collegamento e fissare correttamente la mantel-
latura.
➤Verificare che il cablaggio sia in ordine.
➤Cadute e impatti possono influire negativamente sulle fun-
zioni di sicurezza. In tal caso, l’unità non deve essere
messa in funzione, anche se non presenta danni evidenti.
Note di montaggio
• Verificare il rispetto delle norme di sicurezza nazionali appli-
cabili.
• Il collegamento tra l’albero di comando dell’attuatore e l’ele-
mento di controllo deve essere rigido, senza gioco meccani-
co.
• Per evitare il carico eccessivo dei cuscinetti a causa dei moz-
zi rigidi, è consigliabile l’uso di frizioni di compensazione sen-
za gioco meccanico (p.e. frizioni a soffietto metallico).
Note di installazione
• Disporre i cavi di accensione ad alta tensione separatamente,
alla maggiore distanza possibile dall’apparecchiatura e dagli
altri cavi.
• Per evitare rischi di folgorazione, verificare che la sezione AC
230 V dell’unità SQM4... sia perfettamente separata dalla se-
zione funzionale a bassa tensione.
• La coppia statica è ridotta quando l’alimentazione elettrica
dell’attuatore è spenta.
• Durante gli interventi di cablaggio o le operazioni di configu-
razione, la mantellatura può essere rimossa solo per brevi
periodi di tempo. Intali occasioni, evitare l’introduzione di pol-
vere o sporcizia all’interno dell’attuatore.
• L’attuatore contiene una scheda a circuito stampato con
componenti sensibili alle ESD.
• Il lato superiore della scheda è protetto contro il contatto di-
retto. Questa protezione non deve essere rimossa! Il lato in-
feriore della scheda non deve essere toccato.
Dati tecnici
Tab. F
ATTENZIONE
Per evitare infortuni, danni materiali o am-
bientali, è opportuno attenersi alle seguenti
prescrizioni!
Evitare di aprire, modificare o forzare gli at-
tuatori.
ATTENZIONE
Durante la manutenzione o la sostituzione de-
gli attuatori, prestare attenzione a non inverti-
re i connettori.
Servomotore SQM48.4 SQM45.2
Tensione di esercizio AC 2 x 12 V attraverso il cavo di col-
legamento all’unità di base o un tra-
sformatore separato
Classe di sicurezza bassissima tensione con isolamento
di sicurezza dalla tensione di rete
Assorbimento di potenza 26...34 VA 9...15 VA
Indice di protezione conforme EN 60 529, IP 54, con pas-
sacavi adeguati
Collegamento cavi RAST3.5 connettori
Senso di rotazione - Antiorario (standard)
- Orario (rotazione inversa)
Coppia nominale (max) 20 Nm 3 Nm
Coppia statica (max) 20 Nm 1.5 Nm
Tempo di funzionamen-
to (min.) per 90° 30 s. 10 s.
Peso 1,6 kg circa 1 kg circa
Condizioni ambientali:
Funzionamento
Condizioni climatiche
Condizioni meccaniche
Campo di temperatura
Umidità
DIN EN 60 721-3-3
Classe 3K3
Classe 3M3
-20...+60 °C
< 95% UR
Fig. 9
D8271

15
20124993
I
Installazione
5.1 Note sulla sicurezza per l’installazione
Dopo avere effettuato un’accurata pulizia tutt’intorno all’area de-
stinata all’installazione del bruciatore ed avere provveduto ad
una corretta illuminazione dell’ambiente, procedere con le opera-
zioni di installazione.
5.2 Movimentazione
L’imballo del bruciatore è comprensivo di pedana in legno, è pos-
sibile quindi movimentare il bruciatore, quando è ancora imballa-
to, con carrello transpallet o carrello elevatore a forche.
5.3 Controlli preliminari
Controllo della fornitura
Controllo delle caratteristiche del bruciatore
Controllare la targhetta di identificazione del bruciatore, nella
quale sono riportati:
➤il modello (A)(Fig. 10) ed il tipo del bruciatore (B);
➤l’anno di costruzione criptografato (C);
➤i dati di alimentazione elettrica e il grado di protezione (D);
➤i tipi di gas di utilizzo e le relative pressioni di alimentazione
(E);
➤i dati di potenza minima e massima possibili del bruciatore
(F) (vedere Campo di lavoro)
Attenzione. La potenza del bruciatore deve rientrare nel
campo di lavoro della caldaia.
5 Installazione
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono assolutamente essere ese-
guite con rete elettrica staccata.
ATTENZIONE
L’installazione del bruciatore deve essere effet-
tuata da personale abilitato, secondo quanto ri-
portato nel presente manuale ed in conformità alle
norme e disposizioni di legge vigenti.
PERICOLO
L’aria comburente presente in caldaia deve esse-
re priva di miscele pericolose (es: cloruro, fluoru-
ro, alogeno); se presenti, si raccomanda di
effettuare ancora più frequentemente pulizia e
manutenzione.
ATTENZIONE
Le operazioni di movimentazione del bruciatore
possono essere molto pericolose se non effettua-
te con la massima attenzione: allontanare i non
addetti; verificare l’integrità e l’idoneità dei mezzi
a disposizione.
Ci si deve accertare inoltre che la zona in cui si
agisce, sia sgombra e che vi sia uno spazio di
fuga sufficiente, cioè, una zona libera e sicura, in
cui potersi spostare rapidamente qualora il brucia-
tore cadesse.
Durante la movimentazione tenere il carico a non
più di 20-25 cm da terra.
Dopo avere posizionato il bruciatore nelle vicinan-
ze dell’installazione, smaltire correttamente tutti i
residui dell’imballo differenziando le vari tipologie
di materiali.
CAUTELA
Prima di procedere con le operazioni di installa-
zione, effettuare un’accurata pulizia tutt’intorno
all’area destinata all’installazione del bruciatore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. In caso di dubbio non
utilizzare il bruciatore e rivolgersi al fornitore.
Gli elementi dell’imballaggio (gabbia di legno o
scatola di cartone, chiodi, graffe, sacchetti di pla-
stica ecc.) non devono essere abbandonati in
quanto potenziali fonti di pericolo ed inquinamen-
to, ma vanno raccolti e depositati in luogo predi-
sposto allo scopo.
ATTENZIONE
La manomissione, l’asportazione, la mancanza
della targhetta del bruciatore o quant’altro non
permettono la sicura identificazione del bruciatore
e rendono difficoltosa qualsiasi operazione di in-
stallazione e manutenzione.
I - 37045 Legnago (VR)
RIELLO S.p.A.
A B C
D
E
F
Fig. 10
S9455

20124993
16
I
Installazione
5.4 Posizione di funzionamento
5.5 Rimozione perni di blocco dell’otturatore
Prima di montare il bruciatore sulla caldaia rimuovere i perni e i
dadi 1)-2)(Fig. 12).
Sostituirle con le viti 3) M12x16 fornite a corredo.
5.6 Punti di sollevamento
ATTENZIONE
➤Il bruciatore è predisposto esclusivamente per
il funzionamento nelle posizioni 1e 2 (Fig. 11).
➤L’installazione 1è da preferire in quanto è
l’unica che consente la manutenzione come
descritto di seguito in questo manuale.
➤L’installazione 2 consente il funzionamento ma
rende meno agibile le operazioni di manuten-
zione e di ispezione della testa di combustione.
PERICOLO
➤Ogni altro posizionamento è da ritenersi com-
promissorio per il buon funzionamento
dell’apparecchio.
➤L’installazione 3, 4 e5 è vietata per motivi di
sicurezza.
Fig. 11
2 3 4 51
20125458
1
2
1
2
3
3
Fig. 12
D12015
Predisporre un adeguato sistema di sollevamento
agganciandosi agli anelli indicati in Fig. 13.
Fig. 13
20125459

17
20124993
I
Installazione
5.7 Predisposizione della caldaia
5.7.1 Foratura della piastra caldaia
Forare la piastra di chiusura della camera di combustione come
in Fig. 14.
La posizione dei fori filettati può essere tracciata utilizzando lo
schermo termico a corredo del bruciatore.
5.7.2 Lunghezza boccaglio
La lunghezza del boccaglio va scelta secondo le indicazioni del
costruttore della caldaia e, in ogni caso, deve essere maggiore
dello spessore della porta della caldaia, completa di refrattario.
Per le caldaie con giro dei fumi anteriore (Fig. 15), o con camera
ad inversione di fiamma, eseguire una protezione in materiale re-
frattario tale da consentire al boccaglio di essere estratto.
Per le caldaie con il frontale raffreddato ad acqua non è necessa-
rio un rivestimento refrattario, se non vi è espressa richiesta del
costruttore della caldaia.
5.8 Fissaggio alla caldaia
La Fig. 15 indica come effettuare l’applicazione del bruciatore ad
una caldaia dotata di frontone non raffreddato.
Si consiglia di non realizzare una sporgenza della testa superiore
a 200 mm. In ogni caso la parete in refrattario non deve estender-
si oltre la fine della testa di combustione del bruciatore.
Fig. 14
435
350
350
18
M
D10368
ATTENZIONE
La tenuta bruciatore-caldaia deve essere er-
metica.
M I N 3 3 0
M A X 4 3 0
Fig. 15
20125461
REFRATTARIO

20124993
18
I
Installazione
5.9 Alimentazione gas
5.9.1 Collegamento alimentazione gas al bruciatore
Collegamento del bruciatore
Il collegamento del bruciatore alla rampa gas viene effettuato tra-
mite l’attacco a flangia. Le dimensioni della flangia sono riportate
Fig. 8 a pag. 13.
Per collegare la flangia gas alla rampa utilizzare gli appositi adat-
tatori, previsti come accessori.
Collegamento del bruciatore pilota
Il bruciatore è dotato di una rampa gas dedicata che si trova fis-
sata sopra il manicotto. Effettuare il collegamento sulla rampa
principale a valle del filtro o del regolatore di pressione (secondo
configurazione).
La Fig. 16 riporta la versione per alimentazione a gas naturale.
5.9.2 Schema generale di alimentazione gas (esempio)
Legenda (Fig. 17)
BP Bruciatore pilota
C Giunto antivibrante
GF Filtro gas
HPG Regolatore alta pressione gas
LPG Regolatore bassa pressione gas
MM Manometro
PA Pressostato aria di minima
PCV Regolatore pressione gas pilota
PGM Pressostato gas di massima
PGm Pressostato gas di minima
RG Farfalla gas
SRV Valvola limitatrice di pressione con scarico in atmosfera
VE Ventilatore
VP Elettrovalvole pilota
VPS Controllo di tenuta elettrovalvole gas
VR Elettrovalvola di regolazione gas
VS Elettrovalvola di sicurezza gas
Rischio di esplosione a causa di fuoriuscita di
combustibile in presenza di fonte infiammabile.
Precauzioni: evitare urti, attriti, scintille, calore.
Verificare la chiusura del rubinetto di intercettazio-
ne del combustibile, prima di effettuare qualsiasi
tipo di intervento sul bruciatore.
ATTENZIONE
L’installazione della linea di alimentazione del
combustibile deve essere effettuata da personale
abilitato, in conformità alle norme e disposizioni di
legge vigenti.
Fig. 16
S9336
Pressione alimentazione 50 ÷ 500 mbar
Fig. 17
D3897
0,5 ÷ 4 bar
max. 500 mbar
PARTE A CARICO
DELL’INSTALLATORE/UTENTE
