Riello PRESS 30 N/ECO Quick start guide

2916192 (2) - 10/2016
Montage und Bedienungs Anleitung
Manuel d’entretien
Installation, use and maintenance instructions
Istruzioni per installazione, uso e manutenzione
Bruciatore di nafta
Heizölbrenner
Heavy oil burner
Brûleur à fioul lourd
CODICE
CODE MODELLO - MODELL MODELE - MODEL TIPO - TYP
TYPE
3433823 PRESS 30 N/ECO 626 T
3433824 PRESS 30 N/ECO 626 T
I
D
GB
F
Funzionamento bistadio
Zweistufiger Betrieb
Two-stage operation
Fonctionnement à deux allures

6192 1I
INDICE
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di nafta con funzionamento bistadio.
1. DESCRIZIONE DEL BRUCIATORE. . . . . . 1
1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . 1
2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . 2
2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . 2
2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . 2
2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . 2
3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . . . 3
3.1 Impianti alimentazione olio combustibile. . . . 3
3.2 Impianto elettrico . . . . . . . . . . . . . . . . . . . . 4
3.3 Collegamenti elettrici . . . . . . . . . . . . . . . . . 5
4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . . 6
4.1 Scelta degli ugelli . . . . . . . . . . . . . . . . . . . 6
4.2 Pressione della pompa . . . . . . . . . . . . . . . 6
4.3 Regolazione testa di combustione. . . . . . . . . 6
4.4 Regolazione motorino serranda aria . . . . . . . 6
4.5 Pressostato aria . . . . . . . . . . . . . . . . . . . . . . . .7
4.6 Regolazione temperatura di polverizzazione . 7
4.7 Programma di avviamento . . . . . . . . . . . . . . 9
4.8 Bruciatori per oli ecologici . . . . . . . . . . . . . . . 9
4.9 Funzionamento con nafta emulsionata . . . . . 9
4.10 Diagnostica programma di avviamento. . . . 10
4.11 Diagnostica mal funzionamento . . . . . . . . . 10
2893
Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.
Bruciatore con marcatura CE in conformità alle Direttive CEE: EMC 2014/30/UE, Bassa Tensione
2014/35/UE e Macchine 2006/42/CE.
In conformità con la EN 267, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo, devo-
no essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo
della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della cal-
daia.
1 - Raccordo di aspirazione
2 - Raccordo di ritorno
3 - Regolatore pressione pompa
4 - Attacco manometro (G1/8)
5 - Attacco vacuometro (G1/2)
6 - Motorino apriserranda
7 - Pulsante di sblocco apparecchiatura con
segnalazione di blocco
8 - Sblocco salvamotore ventilatore
9 - Vite regolazione testa di combustione
10 - Doppio filtro
11 - Gruppo valvole
12 - Manometro con rubinetto di protezione
13 - Termostato di regolazione
14 - Contattore preriscaldatore
15 - Trasformatore
16 - Morsettiera
17 - Bocchettoni pressacavo
18 - Valvola antigas
19 - Termometro
20 - Avviatore motore pompa con sblocco
21 - Pressostato aria
Fig. 1
1.1 MATERIALE A CORREDO
Tubi flessibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2 Nipples . . . . . . . . . . . . . . . . . . . . . . . . N° 2
Guarnizioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2 Viti. . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 4
Schermo per flangia . . . . . . . . . . . . . . . . . . . . . . . . . N° 1 Ugelli. . . . . . . . . . . . . . . . . . . . . . . . . . N° 2
Prolunghe per guide (per versione testa allungata). . N° 2 Guarnizione . . . . . . . . . . . . . . . . . . . . N° 1
Raccordo per funzionamento con nafta
emulsionata (vedere pag. 9) . . . . . . . . . . . . . . . . . . N° 1

6192 2I

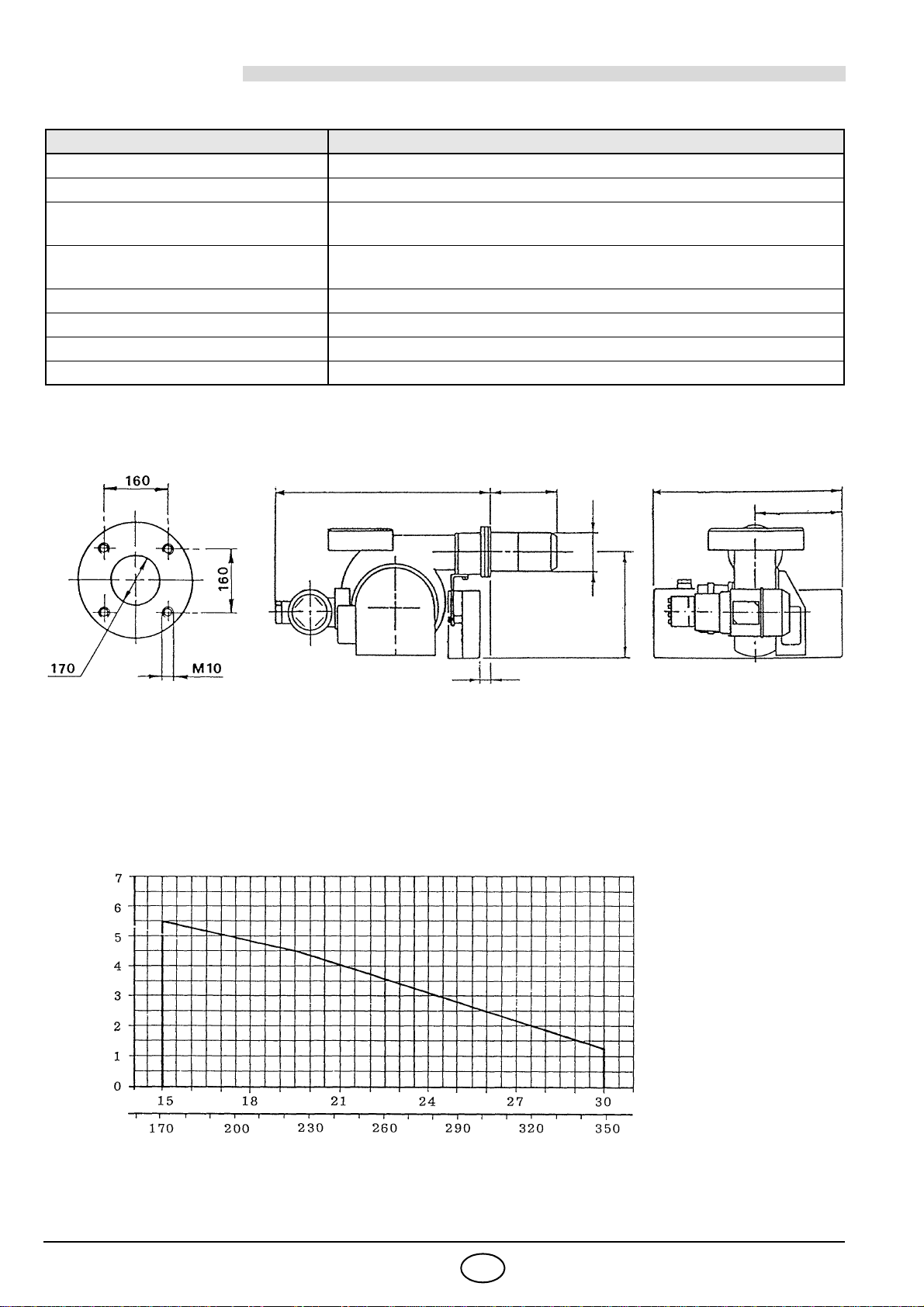

2. DATI TECNICI
2.1 DATI TECNICI
2.2 DIMENSIONI
2.3 CAMPO DI LAVORO (2 ugelli funzionanti)
TIPO 626 T
Potenza termica - Portata 85/171 ÷ 342 kW – 7,5/15 ÷ 30 kg/h
Combustibile Olio viscosità max. a 50° C 115 mm2/s (15° E)
Alimentazione elettrica Trifase, 230V ±10% ~50Hz senza neutro
400V ±10% ~50Hz con neutro
Motore 230V - 400V Ventilatore: 2,4A - 1,4A
Pompa: 2,1A - 1,2A
Trasformatore d’accensione Primario 2 A – Secondario 2 x 6,5 kV – 35 mA
Riscaldatori 2,8 kW
Potenza elettrica assorbita 4,1 kW
Pompa 60 kg/h a 20 bar
D2715
D2628
BruciatorePiastra caldaia
NOTA
Il peso del gruppo pompante nella parte posteriore sollecita a flessione le guide; si consiglia di sostenere il
bruciatore in fase di estrazione per non danneggiare il disco fiamma e le guide stesse.
Per versione testa allungata.
Per l’arretramento del bruciatore servirsi delle prolunghe ai perni fornite a corredo.
*
783 185
320 625 290
*
94
Ø 161
305
Potenzialità bruciatore
Pressione in camera di
combustione – mbar
D2627
Quando il bruciatore funziona con un solo ugello, le condizioni di pressurizzazione sono più favorevoli e
non pongono problemi. Portata minima con un solo ugello: 7,5 kg/h - 85 kW.
kg/h
kW

6192 3I
3. INSTALLAZIONE

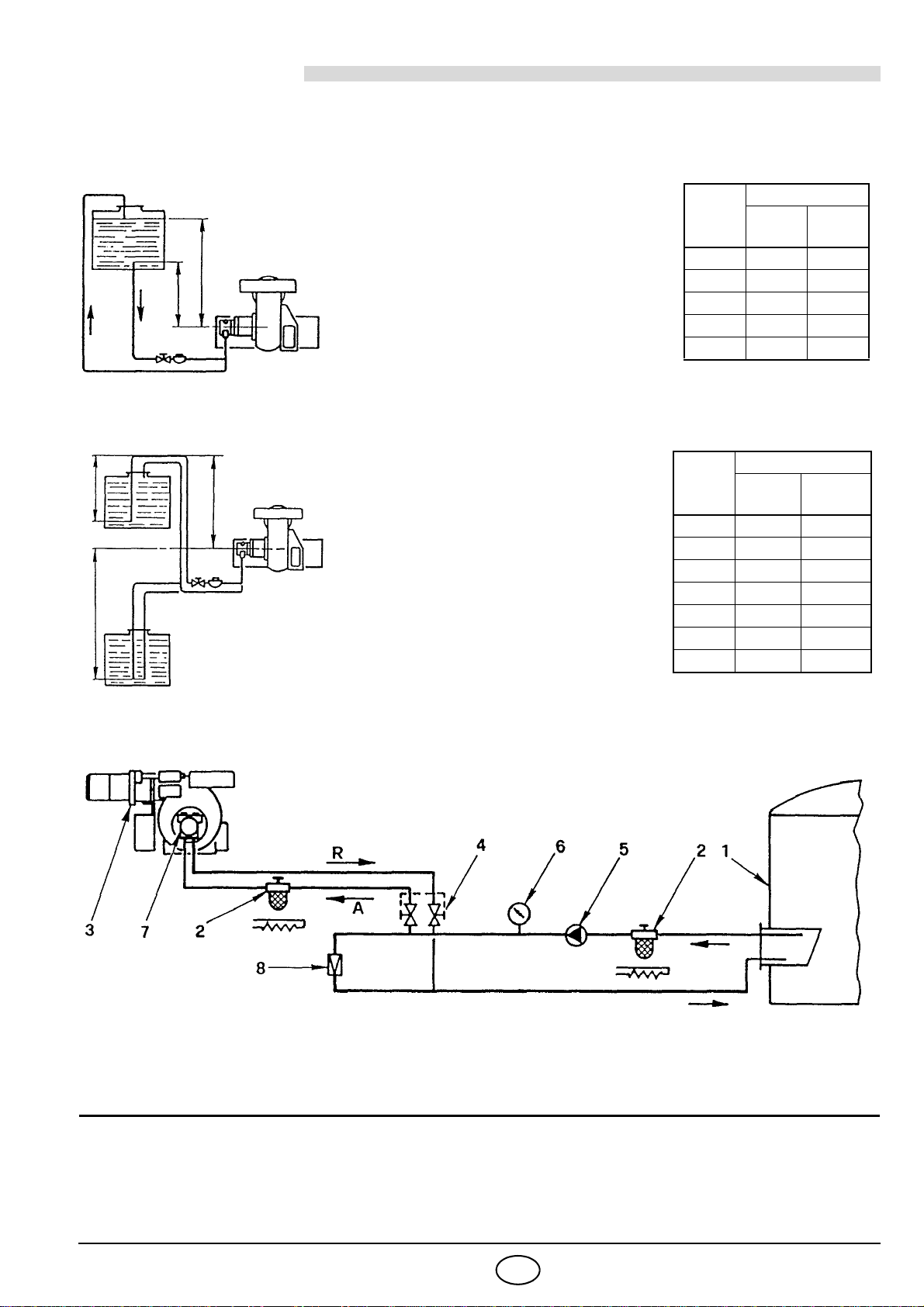

3.1 IMPIANTI ALIMENTAZIONE OLIO COMBUSTIBILE
IMPIANTO PER GRAVITÀ
IMPIANTO IN ASPIRAZIONE
IMPIANTO AD ANELLO (pressione max. anello 3 bar)
H
metri
L metri
ø 3/4”
gas ø 1” gas
0510
0,5 8 15
11120
1,5 14 25
21730
Innesco pompa:
allentare il tappo dall’attacco vacuometro
(5, fig. 1) ed attendere la fuoriuscita del
combustibile.
H: Dislivello
L: Lunghezza del tubo di aspirazione
Per olio leggero con viscosità max. 7°E / 50°C.
D2720
max. 30m
H
H
metri
L metri
ø 1”
gas ø 1 1/4” gas
02445
0,5 21 40
11835
1,5 15 30
21225
2,5 9 20
3615
Sconsigliato, a meno che non ci si trovi
in presenza di un impianto già preesi-
stente.
Non si deve superare la depressione max.
di 0,5 bar (38 cm Hg) misurata all’attacco
vacuometro (5, fig. 1).
Si raccomanda che le tubazioni siano a
perfetta tenuta. Quando la cisterna è ad un
livello inferiore del bruciatore, si consiglia
di far arrivare la tubazione alla stessa al-
tezza della tubazione di aspirazione.
In questo caso non è necessaria la valvola
di fondo.
Per olio leggero con viscosità max. 7°E / 50°C.
D2721
max. 30m
HH
1- Cisterna (riscaldata per olio denso) 5- Pompa di trasferimento
2- Filtro (con resistenza per olio > 7°E / 50°C) 6- Manometro di controllo
3- Bruciatore 7- Pompa bruciatore
4- Saracinesche per esclusione bruciatore (accoppiate) 8- Regolatore di pressione
Per olio denso con viscosità fino a 20°E / 50°C.
Nota importante: per agevolare il flusso di combustibile tutte le tubazioni devono essere opportunamente
dimensionate, coibentate e riscaldate. (elettricamente o tramite vapore o acqua calda).
Attenzione: accertarsi prima di mettere in funzionamento il bruciatore che il tubo di ritorno non abbia occlusioni.
Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.
D2631

6192 4I
3.2 IMPIANTO ELETTRICO DEL BRUCIATORE (eseguito in fabbrica)
RMO88.53A2
PA
PMP
246 96
95
A2
135
M
3
14
13 A1
TB
RT1
1
Tm
TA
1512 16
TB
10
171318 9 5 8114
V1
TB
FR
SM
M
R2
R1
ST2
ST1
ST0
HS1
MV2
-+
1
4
3
5
2
11
6
8
7
V2
TE
R2 R3
RT
TM
MV
246 95
96
A2
135
M
3
14
13 A1
531
624
A1
A2
CR
S
MB
F
R1
TB
A
P
12
L1R
NL1 L2 L3 LN S3 T1 30T2T6T8
V21 V22
L1P L2P L3P
CMP
CMV
CMP Contattore motore pompa
CMV Contattore motore ventilatore
CR Contattore preriscaldatore
FSoppressore
FR Fotoresistenza
MB Morsettiera bruciatore
MP Motore pompa
MV Motore ventilatore
PA Pressostato aria
R1 Resistenza portaspruzzo
R2 Resistenza pompa
R3 Resistenza gruppo valvole
RMO Apparecchiatura elettrica
RT Relè termico motore ventilatore
RT1 Relè termico motore pompa
SSerbatoio preriscaldatore
SM Servomotore
TA Trasformatore d’accensione
TB Terra bruciatore
TE Termostato di regolazione e consenso
di avviamento
Tm Termostato a contatto di minima
TM Termostato a contatto di massima
V1 Valvola 1° stadio
V2 Valvola 2° stadio
2598

6192 5I

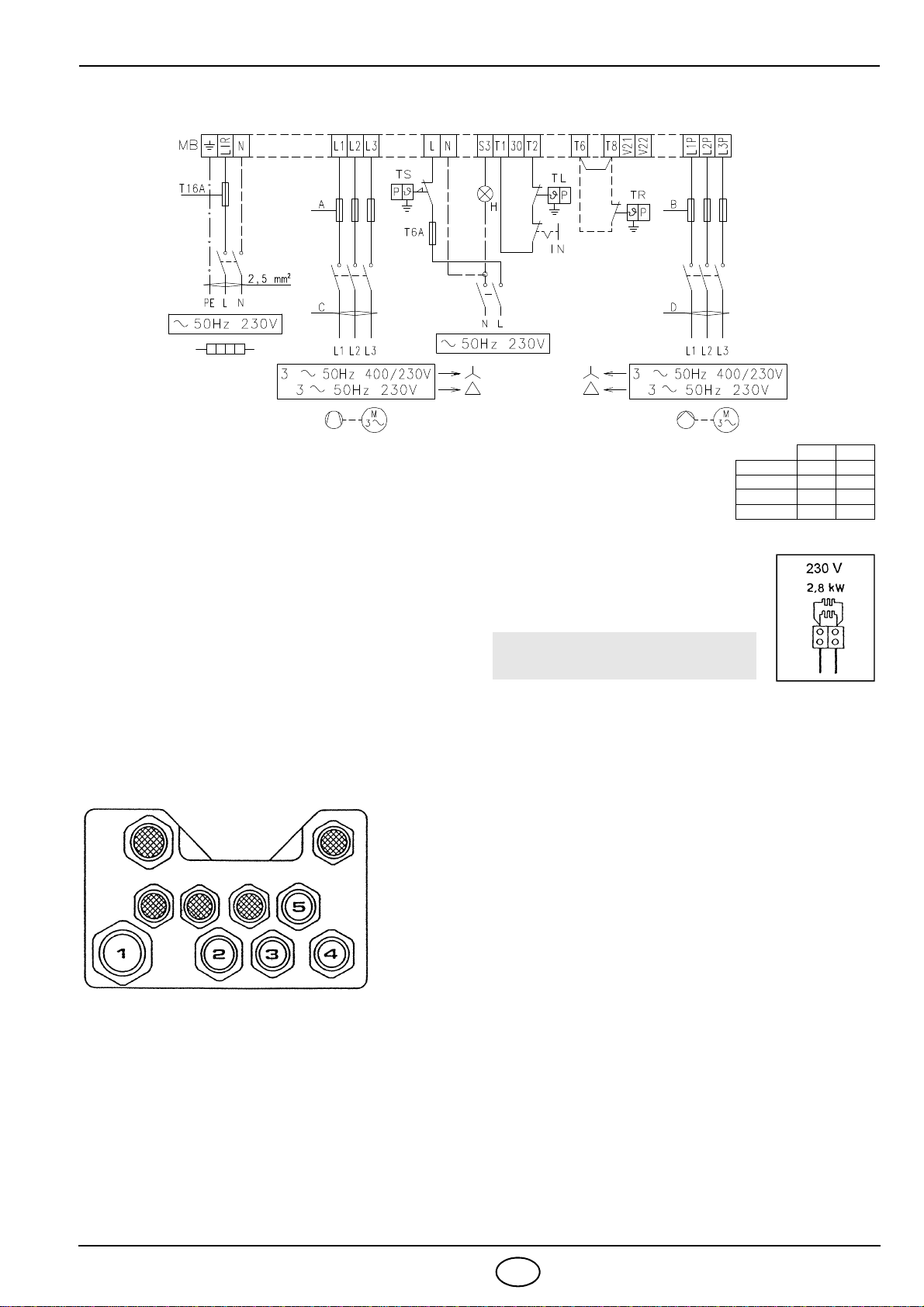

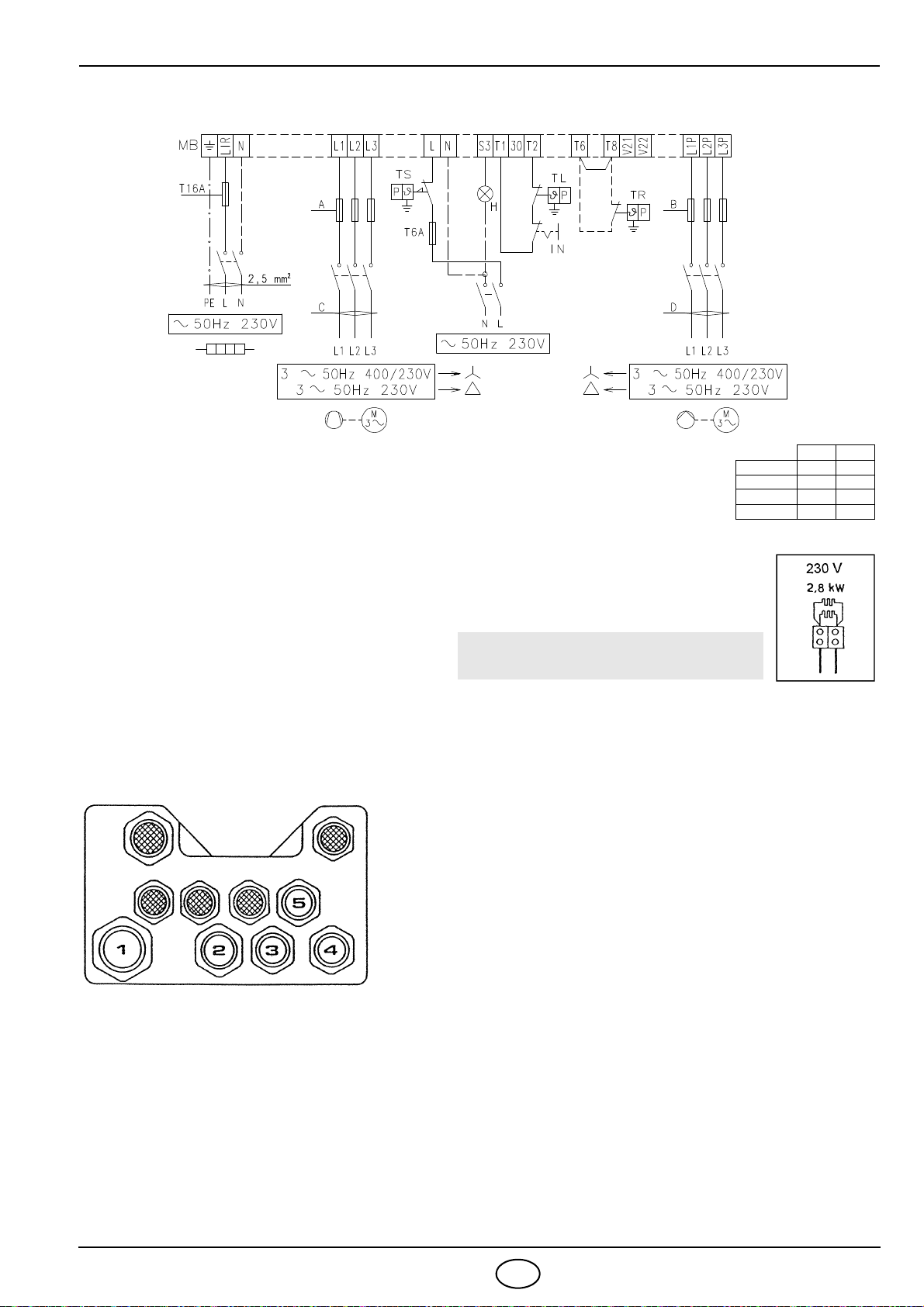

3.3 COLLEGAMENTI ELETTRICI ALLA MORSETTIERA (a cura dell’installatore)
FISSAGGIO CAVI ELETTRICI
Tutti i cavi elettrici da collegare alla morsettiera (16, fig. 1) vanno fatti passare per gli opportuni bocchettoni a
pressacavo (17, fig. 1), vedi figura seguente.
Eventuali altre segnalazioni o comandi possono essere collegati alla morsettiera del bruciatore asportando la pa-
stiglia metallica dal foro pretranciato e inserendo un comune bocchettone a pressacavo per il passaggio e fis-
saggio dei cavi. Per garantire il grado di protezione IP 40 secondo EN 60529 chiudere i fori di passaggio dei cavi
di eventuali bocchettoni inutilizzati con opportune pastiglie.
NOTE
- Eseguire un buon collegamento di terra.
- Verificare l’arresto del bruciatore aprendo il termostato di caldaia e il blocco oscurando la fotoresistenza.
IN Interruttore manuale
MB Morsettiera bruciatore
HSegnalazione di blocco
TL Telecomando di limite
TR Telecomando di regolazione
TS Telecomando di sicurezza
NOTA
Sezione dei conduttori: min. 1 mm2.
(Salvo diverse indicazioni di norme e leggi locali).
FUNZIONAMENTO BISTADIO
Si ottiene mediante il telecomando collegato ai
morsetti 5-6 (togliendo il ponte) che comanda la
seconda valvola. COLLEGAMENTI RESISTENZE
D2634
PRERISCALDATORE
2610
230V 400V
A Ampere 10 6
B Ampere 6 4
C mm21,5 1,5
D mm22,5 1,5
D2635
1- Alimentazione monofase resistenze
preriscaldate:. . . . . . . . . . . . . . . . . . . . . . .bocchettone Pg 21
2- Alimentazione trifase motore: . . . . . . . . . .bocchettone Pg 16
3 - Alimentazione monofase e termostato
sicurezza: . . . . . . . . . . . . . . . . . . . . . . . . .bocchettone Pg 13,5
4 - Termostato regolazione: . . . . . . . . . . . . . .bocchettone Pg 13,5
5- Termostato 2° stadio: . . . . . . . . . . . . . . . .bocchettone Pg 13,5

6192 6I
4. FUNZIONAMENTO
4.1 SCELTA DEGLI UGELLI
Ugelli consigliati:
- Monarch F 80 H0.
4.2 PRESSIONE DELLA POMPA
Pressione consigliata:
- Olio fluido: 20 bar
- Olio denso: 25 bar
Le portate degli ugelli indicate in tabella sono nominali,
ricavate per un olio combustibile leggero (viscosità 3 ÷ 5 °E a
50 °C riscaldato a 100 °C). La portata reale può variare
rispetto a quella nominale del ± 5%.
Se si desiderano valori intermedi di portata rispetto a quelli
indicati nella tabella è possibile variare la pressione in pompa
o comporre diversamente gli ugelli.
La pompa lascia la fabbrica tarata a 20 bar.
4.3 REGOLAZIONE TESTA DI COMBUSTIONE
Si effettua ruotando la vite A, fig. 2 fino a che la tacca, rilevata
dal diagramma, collima con il piano del manicotto B, fig. 2.
4.4 REGOLAZIONE MOTORINO SERRANDA ARIA
SOSTA - Leva azzurra
La leva azzurra è posizionata in fabbrica verticalmente e cor-
risponde alla condizione di serranda aria totalmente chiusa.
Per avere un’apertura parziale della serranda, spostare tale
leva verso sinistra (segno +sulla targhetta).
La nuova posizione della serranda potrà essere verificata con
l’arresto del bruciatore.
Non superare, in ogni caso, la posizione della leva arancio di
1° stadio.
PRIMO STADIO - Leva arancio
La leva arancio regola la posizione della serranda di prima
fiamma, ed è tarabile sia in apertura che in chiusura.
SECONDO STADIO - Leva rossa e nera
La leva rossa regola la posizione della serranda di seconda
fiamma, ed è tarabile sia in apertura che in chiusura.
La leva nera comanda l’apertura della seconda valvola olio e
deve sempre anticipare di poco la leva rossa, ma mai la leva
arancio di 1° stadio.
Ugello
GPH (45° - 60°) 20 bar kg/h 25 bar kg/h
1,25 + 1,25 15,00 17,00
1,50 + 1,50 18,00 20,30
1,75 + 1,75 21,00 23,80
2,00 + 2,00 24,00 27,10
2,25 + 2,25 27,00 30,50
2,50 + 2,50 30,00 –
D2638
Leva nera
Leva rossa
Leva arancio
Leva azzurra
Apertura +–Chiusura
kg/h
n° tacche
D2636
D2637
B
Tacca 4
A
Fig. 2

6192 7I

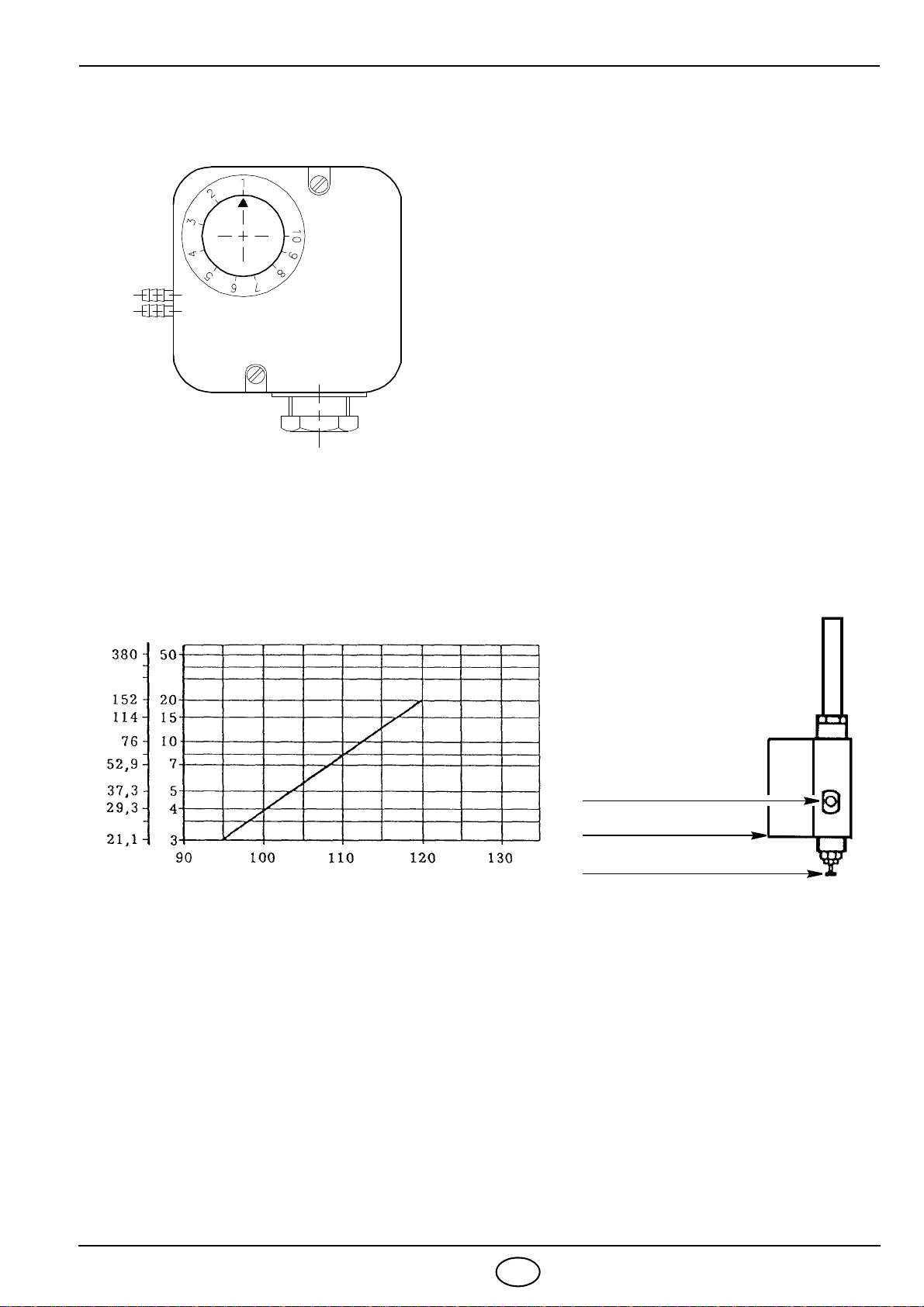

4.5 PRESSOSTATO ARIA
4.6 REGOLAZIONE TEMPERATURA DI POLVERIZZAZIONE
Termostati di regolazione - di minima - di massima
Il termostato di regolazione impedisce l’avviamento del bruciatore se la temperatura del combustibile non ha
raggiunto il valore necessario per una buona polverizzazione come indicato nel diagramma seguente.
Esempio
Un olio combustibile 7 °E a 50 °C va preriscaldato a 110 °C.
Il termostato deve essere generalmente tarato ad un valore di temperatura superiore di quello desiderato
(120° letti sulla manopola per avere circa 100 °C agli ugelli).
La lettura va fatta dopo qualche minuto di funzionamento, poi effettuare i necessari ritocchi.
Il termostato a contatto di minima interviene arrestando il bruciatore nel caso che la temperatura del com-
bustibile scenda sotto il valore necessario per aver una buona combustione.
Il termostato a contatto di massima disinserisce le resistenze quando, a causa di un’avaria del termostato
di regolazione, si registra un sensibile aumento della temperatura nel preriscaldatore. In caso di interventi
anomali accertarsi del regolare funzionamento del termostato di regolazione e della resistenza a contatto
della sonda del termostato stesso.
D2640
D2719
Manopola di regolazione
termostato
Preriscaldatore
Scarico impurità
Temperatura di polverizzazione
Viscosità a 50° C
mm2/s °E
°C
Eseguire la regolazione del pressostato aria dopo aver
effettuato tutte le altre regolazioni del bruciatore con il
pressostato aria regolato a inizio scala.
Con il bruciatore funzionante alla potenza MIN aumen-
tare la pressione di regolazione girando lentamente in
senso orario l'apposita manopolina fino al blocco del
bruciatore.
Girare quindi la manopolina in senso antiorario di un
valore pari a circa il 20% del valore regolato e verifi-
care successivamente il corretto avviamento del bru-
ciatore. Se il bruciatore blocca nuovamente, girare
ancora un poco la manopolina in senso antiorario.
D68
D 521

6192 8I

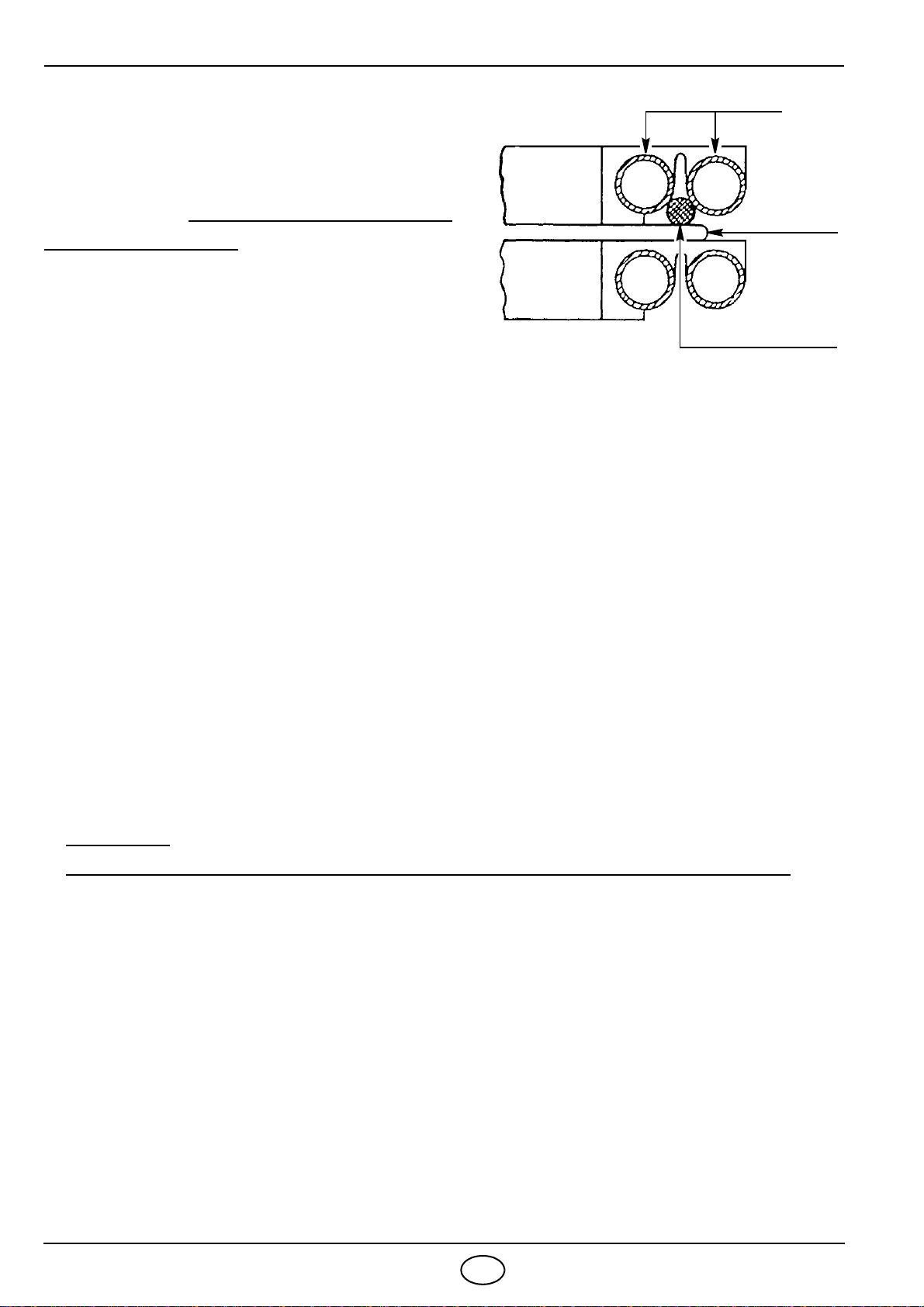

NOTE IMPORTANTI
Nel caso si dovesse sostituire il termostato del preriscal-
datore o la resistenza a contatto della sonda, questa deve
essere posizionata, dopo aver allentato le viti di fissaggio
del pacco tavolette, a contatto della resistenza e delle tu-
bazioni dell’ultima tavoletta come in figura a lato.
Nel caso che durante il funzionamento si registrassero
elevati scarti o punte eccessive di temperatura, verificare
con un ohmetro la continuità della resistenza posta a con-
tatto della sonda di temperatura (valore circa 35 Ohm).
Utilizzare soltanto filtri con una scanalatura sull’esagono di avvitamento.
NOTE
Il preriscaldatore può essere dotato di un secondo termostato a contatto di massima.
Questo termostato può essere impiegato per agire da interruttore su un contattore esterno per togliere cor-
rente al preriscaldatore in caso di sovratemperatura (kit cod. 3000800).
La resistenza Rsul portaspruzzo viene collegata alla linea di alimentazione del preriscaldatore (vedi pag. 4).
Quando il bruciatore viene spento, la linea del preriscaldatore deve rimanere alimentata.
Se si disinserisce l’alimentazione del preriscaldatore, bisogna preriscaldare il combustibile per almeno 30 mi-
nuti prima di accendere il bruciatore. In caso contrario provvedere ad alimentare la resistenza sul portaspruz-
zo con una linea monofase indipendente, protetta da un fusibile da 1A.
Questa linea non dovrà mai essere interrotta quando il bruciatore viene spento.
Prima dell’avviamento del bruciatore è consigliabile accertarsi che la pompa sia piena di combustibile per non
farla girare a secco per troppo tempo.
Pulizia dei filtri:
deve essere eseguita periodicamente per non causare inconvenienti al funzionamento del bruciatore.
Filtro di linea:
posto in aspirazione, provoca l’aumento della depressione in pompa con conseguente rumorosità della stes-
sa. Non superare un valore di depressione, misurato all’attacco vacuometro (5, fig. 1), di 38 cm Hg (5 m.c.a.).
Filtro preriscaldatore (10, fig. 1):
posto in mandata, provoca una diminuzione della pressione di polverizzazione controllabile al manometro
(12, fig. 1).
RUBINETTO DI PROTEZIONE MANOMETRO
Una volta controllata la pressione di polverizzazione in funzionamento, è conveniente escludere il manometro
(12, fig. 1) dai colpi di pressione che subisce ad ogni avviamento del bruciatore.
Per questo, a bruciatore fermo e manometro a 0 bar, chiudere il rubinetto di protezione.
Sonda del termostato
Resistenza
Tubazioni tavoletta
Tavoletta
D2751

6192 9I

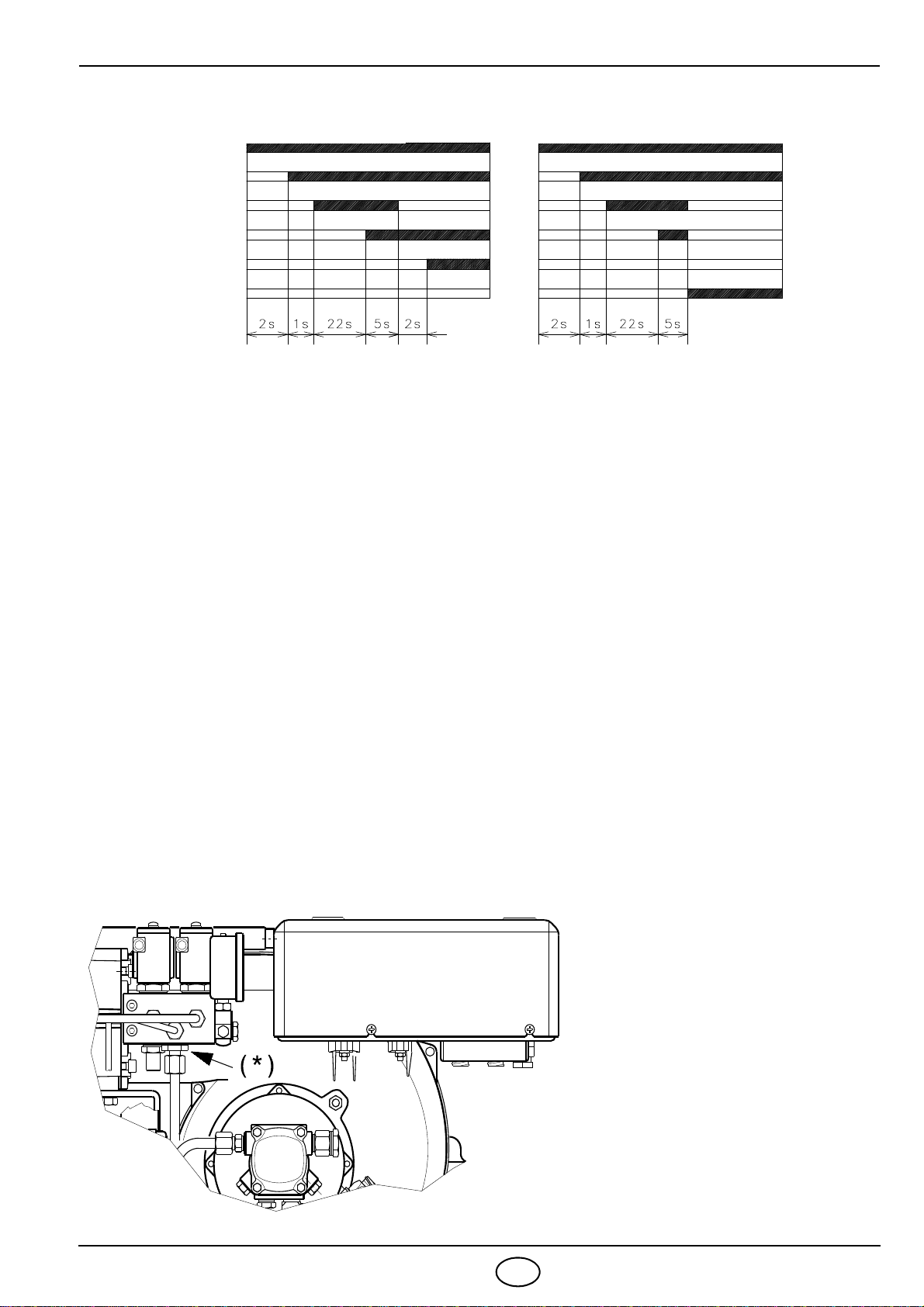

4.7 PROGRAMMA DI AVVIAMENTO
Blocco motori
É provocato dal relè termico salvamotore in caso di sovraccarico o di mancanza di fase.
4.8 BRUCIATORI PER OLI ECOLOGICI
AVVERTENZA
Il passaggio da olio combustibile normale a olio combustibile ecologico richiede obbligatoriamente:
Svuotamento della cisterna dall’olio combustibile normale.
Pulizia della cisterna e della tubazione che porta il combustibile al bruciatore.
Applicazione di un filtro, se già non esiste, sul condotto di alimentazione del bruciatore con grado di filtraggio
0,3 mm massimo.
In assenza di questi provvedimenti, la Riello S.p.A. declina ogni responsabilità nel caso di precoce usura o mal-
funzionamento del bruciatore.
NOTE
Questi bruciatori sono frutto di accurati studi che hanno permesso il funzionamento anche con oli combustibili
ecologici; oli che in certe condizioni di temperatura e velocità, sono particolarmente aggressivi per gli organi vi-
tali del bruciatore.
L’obiettivo é stato raggiunto con la riduzione della velocità di attraversamento in alcuni organi e la scelta appro-
priata dei materiali (in particolare dei trattamenti delle superfici) nonché con una ridefinizione dei giochi e delle
tolleranze di accoppiamento.
I bruciatori per oli ecologici si differenziano estremamente dai bruciatori per oli combustibili normali per l’adozio-
ne di una pompa separata (azionata da un proprio motore a 1400 giri/minuto) e per la presenza di doppia filtra-
zione tra pompa ed ugello.
4.9 FUNZIONAMENTO CON NAFTA EMULSIONATA
Blocco per mancata accensioneNormale
Termostato
Motori
Trasf. d’accensione
Valvola 1afiamma
Valvola 2afiamma
Spia di blocco
2894
D3435
AVVERTENZA
In caso di funzionamento con nafta
emulsionata è necessario sostitui-
re il raccordo a bordo del bruciatore
(*) con quello fornito a corredo dello
stesso.

6192 10 I
4.10 DIAGNOSTICA PROGRAMMA DI AVVIAMENTO
Durante il programma di avviamento, le indicazioni sono esplicate nella seguente tabella:
4.11 DIAGNOSTICA MAL FUNZIONAMENTO
L’apparecchiatura in dotazione ha una sua funzione diagnostica attraverso la quale è possibile facilmente
individuare le possibili cause di mal funzionamento (segnalazione: LED ROSSO).
Per utilizzare tale funzione, bisogna aspettare almeno dieci secondi dall’istante di messa in sicurezza
dell’apparecchiatura e premere il pulsante di sblocco per un tempo minimo di tre secondi.
Rilasciato il pulsante, il LED ROSSO comincerà a lampeggiare, come illustrato nella seguente figura.
Gli impulsi del LED costituiscono un segnale intervallato da 3 secondi circa.
Il numero degli impulsi darà le informazioni sui possibili guasti, secondo la seguente tabella:
TABELLA CODICE COLORE
Sequenze Codice colore
Preventilazione
Fase di accensione
Funzionamento con fiamma ok
Funzionamento con fiamma debole
Alimentazione elettrica inferiore a ~170V
Blocco
Luce estranea
Legenda: Spento Giallo Verde Rosso
SEGNALE CAUSA PROBABILE
2 lampeggi Non viene rilevato un segnale stabile di fiamma nel tempo di sicurezza:
– guasto alla fotoresistenza;
– guasto alla valvola olio;
– inversione fase/neutro;
– guasto al trasformatore di accensione
– bruciatore non regolato (nafta insufficiente).
3 lampeggi Il pressostato aria di minima (se installato) non chiude:
– guasto al pressostato aria;
– pressostato aria non regolato;
– intervento del pressostato aria di massima (se installato).
4 lampeggi Il pressostato aria di minima (se installato) non commuta, oppure luce presente in
camera prima dell’accensione:
– guasto al pressostato aria;
– pressostato aria non regolato.
7 lampeggi Sparizione della fiamma durante il funzionamento:
– bruciatore non regolato (nafta insufficiente);
– guasto alla valvola olio;
– cortocircuito tra la fotoresistenza e la terra.
8 lampeggi – Guasto termostato di consenso olio;
– Interruzione resistenze riscaldanti.
10 lampeggi – Errore di collegamento o guasto interno.
LED ROSSO acceso
aspettare per almeno 10 s premere pulsante per > 3 s segnale segnale
Intervallo
3 s

6192 1D
INHALT
1. BESCHREIBUNG DES BRENNERS
Heizölbrenner mit zweistufigem Betrieb.
1. BESCHREIBUNG DES BRENNERS . . . . . 1
1.1 Mitgeliefertes Zubehör . . . . . . . . . . . . . . . . 1
2. TECHNISCHE MERKMALE. . . . . . . . . . . . 2
2.1 Technische Daten . . . . . . . . . . . . . . . . . . . 2
2.2 Abmessungen . . . . . . . . . . . . . . . . . . . . . . 2
2.3 Betriebsbereich . . . . . . . . . . . . . . . . . . . . . 2
3. INSTALLATION . . . . . . . . . . . . . . . . . . . . . 3
3.1 Brennstoffzuführung . . . . . . . . . . . . . . . . . . 3
3.2 Elektrisches Verdrahtungsschema . . . . . . . 4
3.3 Elektrische Anschlüsse . . . . . . . . . . . . . . . 5
4. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Wahl der Düsen . . . . . . . . . . . . . . . . . . . . 6
4.2 Pumpendruck . . . . . . . . . . . . . . . . . . . . . . 6
4.3 Einstellung des Brennerkopfes . . . . . . . . . . . 6
4.4 Luftklappenmotorregulierung. . . . . . . . . . . . . 6
4.5 Luftdruckwächter. . . . . . . . . . . . . . . . . . . . . . . .7
4.6 Einstellung der Zerstäubungstemperatur . . . .7
4.7 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . . . . 9
4.8 Brenner für Öko-Heizöle . . . . . . . . . . . . . . . . 9
4.9 Betrieb mit Heizöl-Emulsion . . . . . . . . . . . . . 9
4.10 Diagnostik Betriebsablauf . . . . . . . . . . . . . . 10
4.11 Diagnostik Betriebsstörungen . . . . . . . . . . . 10
2893
Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529.
Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMC 2014/30/UE, Niederspannung
2014/35/UE und Maschinen 2006/42/EG.
Gemäss EN 267 müssen der Anbau des Brenners an den Heizkessel, Regulierung und Prüfung unter
Beachtung des Bedienungshandbuches des Heizkessels ausgeführt werden. Dies schliesst die Kon-
trolle von CO und CO2-Gehalt im Rauch, der Rauchtemperatur und der mittleren Wassertemperatur des
Heizkessels mit ein.
1 - Vorlaufanschluss
2 - Rücklaufanschluss
3 - Pumpendruckeinstellung
4 - Manometeranschluss (G1/8)
5 - Vakuummeteranschluss (G1/2)
6 - Luftklappenstellmotor
7 - Entstörtaste mit Signal
8 - Entstörung Motorschutzschalter des Gebläses
9 - Schraube zur Einstellung des Brennerkopfes
10 - Doppelfilter
11 - Ventilgruppe
12 - Manometer mit Schutzabsperrhahn
13 - Einstellbarer Thermostat
14 - Kontaktgeber des Vorwärmers
15 - Transformator
16 - Klemmleiste
17 - Stopfbuchsverschraubungen
18 - Gegengasbildungventil
19 - Thermometer
20 - Anlasser Pumpenmotor mit Entstörung
21 - Luftdruckwächter
Abb. 1
1.1 MITGELIEFERTES ZUBEHÖR
Schläuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 St. Nippel . . . . . . . . . . . . . . . . . . . . . . . . . 2 St.
Dichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 St. Schrauben . . . . . . . . . . . . . . . . . . . . . . 4 St.
Flanschdichtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St. Düsen . . . . . . . . . . . . . . . . . . . . . . . . . 2 St.
Führungsverlängerungen (für Version . . . . . . . . . . . . . . . Dichtung . . . . . . . . . . . . . . . . . . . . . . . 1 St.
verlängerter Brennerkopf) . . . . . . . . . . . . . . . . . . . . 2 St.
Anschluss für den Betrieb mit Heizöl-Emulsion
(siehe S. 9) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.

6192 2D
2. TECHNISCHE DATEN
2.1 TECHNISCHE DATEN
2.2 ABMESSUNGEN
2.3 BETRIEBSBEREICH (2 Düsen in Betrieb)
TYP 626 T
Wärmeleistung - Durchsatz 85/171 ÷ 342 kW – 7,5/15 ÷ 30 kg/h
Brennstoff Öl mit max. Viskosität bei 50° C 115 mm2/s (15° E)
Stromversorgung Dreiphasig, 230V ±10% ~50Hz ohne Nulleiter
400V ±10% ~50Hz mit Nulleiter
Motor 230V - 400V Gebläse: 2,4A - 1,4A
Pumpe: 2,1A - 1,2A
Zündtransformator Primär 2 A – Sekundär 2 x 6,5 kV – 35 mA
Heizpatronen 2,8 kW
Leistungsaufnahme 4,1 kW
Pumpe 60 kg/h bei 20 bar
D2715
D2628
BrennerKesselplatte
BEMERKUNG
Das Gewicht der Pumpengruppe im hinteren Teil kann durch die Beanspruchung zum Verbiegen der Füh-
rungen führen; es ist ratsam den Brenner beim Entfernen abzustützen um eine Beschädigung der Flam-
menscheibe und der Führungen zu vermeiden.
Für Ausführung mit verlängertem Kopf.
Zum Zurückziehen des Brenners die mitgelieferten Stiftverlängerungen benutzen.
*
783 185
320 625 290
*
94
Ø161
305
Brennerleistung
Druck im Feuerraum mbar
D2627
Wenn der Brenner mit nur einer Düse arbeitet, sind die Luftverdichtungsbedingungen günstiger und verur-
sachen keine Probleme. Mindestdurchsatz mit nur einer Düse: 7,5 kg/h - 85 kW.
kg/h
kW

6192 3D
3. INSTALLATION
3.1 BRENNSTOFFZUFÜHRUNG
FALLSPEISUNG
ANSAUGZULEITUNG
RINGANLAGE (max. Druck Ring 3 bar)
H
Meter
L Meter
ø 3/4”
Gas ø 1” Gas
0510
0,5 8 15
11120
1,5 14 25
21730
Auffüllen der Pumpe:
Den Verschluss des Vakuummeteran-
schlusses (5, Abb. 1) lösen und das Aus-
treten des Heizöls abwarten.
H: Höhenunterschied
L: Länge der Ansaugleitung
Für Öl mit einer max. Viskosität von 7°E / 50°C.
D2720
max. 30m
H
H
Meter
L Meter
ø 1”
Gas ø 1 1/4” Gas
02445
0,5 21 40
11835
1,5 15 30
21225
2,5 9 20
3615
Nicht empfehlenswert, ausser es han-
delt sich um eine schon bestehende
Anlage.
Der am Vakuummeteranschluss
(5, Abb. 1) max. Unterdruck von 0,5 bar
(38 cm Hg) darf nicht überschritten wer-
den.
Eine einwandfreie Abdichtung der Leitun-
gen wird empfohlen. Wenn der Tank tiefer
als der Brenner angebracht ist, empfehlen
wir, die Leitungen des Tankes in gleicher
Höhe wie die der Saugleitung enden zu
lassen.
In diesem Fall ist ein Fussventil nicht nötig.
Für Öl mit einer max. Viskosität von 7°E / 50°C.
D2721
max. 30m
HH
1- Tank (beheizt für dickflüssiges Öl) 5- Förderpumpe
2- Filter (mit Widerstand für Öl > 7°E / 50°C) 6- Kontrollmanometer
3- Brenner 7- Brennerpumpe
4- Gekuppelte Absperrhähne um den Brenner auszuschliessen 8- Druckregler
Für Öl mit Viskosität bis zu 20°E / 50°C.
Wichtiger Hinweis: um den Fluss des Brennstoffes zu erleichtern, müssen alle Leitungen angemessene
Ausmasse haben, wärmeisoliert und mit Hilfserhitzern versehen sein. (elektrisch oder mittels Dampf oder
Warmwasser).
Achtung: vor Anlauf des Brenners überprüfen, dass die Rücklaufleitung nicht verstopft ist.
Eventuelle Behinderungen könnten Beschädigungen an der Wellendichtung der Pumpe hervorrufen.
D2631

6192 4D
3.2 ELEKTRISCHES VERDRAHTUNGSSCHEMA (in der Fabrik fertig montiert)
RMO88.53A2
PA
PMP
246 96
95
A2
135
M
3
14
13 A1
TB
RT1
1
Tm
TA
1512 16
TB
10
171318 9 5 8114
V1
TB
FR
SM
M
R2
R1
ST2
ST1
ST0
HS1
MV2
-+
1
4
3
5
2
11
6
8
7
V2
TE
R2 R3
RT
TM
MV
246 95
96
A2
135
M
3
14
13 A1
531
624
A1
A2
CR
S
MB
F
R1
TB
A
P
12
L1R
NL1 L2 L3 LN S3 T1 30T2T6T8
V21 V22
L1P L2P L3P
CMP
CMV
CMP Kontaktgeber Pumpenmotor
CMV Kontaktgeber Gebläsemotor
CR Kontaktgeber der Heizwiderstande
FFunkentstörer
FR Fotowiderstand
MB Brenner-Klemmleiste
MP Pumpenmotor
MV Gebläsemotor
PA Luftdruckwächter
R1 Widerstand Zerstäuberhalter
R2 Widerstand der Pumpe
R3 Widerstand der Ventilgruppe
RMO Steuergerät
RT Thermisches Relais des Gebläsemotors
RT1 Thermisches Relais des Pumpenmotors
SVorwärmebehälter
SM Stellmotor
TA Zündtransformator
TB Brenner-Erdung
TE Thermostat für die Einstellung und
Ermöglichung der Inbetriebnahme
Tm Untertemperaturschalter
Tm Übertemperaturschalter
V1 1. Stufe Ventil
V2 2. Stufe Ventil
2598

6192 5D
3.3 ELEKTRISCHE ANSCHLÜSSE AN DER KLEMMLEISTE (vom Installateur auszuführen)
KABELBEFESTIGUNG
Alle Kabel, die an die Klemmleiste (16, Abb. 1) angeschlossen werden, müssen gemäss dem unten stehenden
Schema durch die Stopfbuchsverschraubungen (17, Abb. 1) geführt werden, siehe folgende Abbildung.
Weitere Signalisierungen oder Steuerungen können an die Klemmleiste des Brenners angeschlossen werden,
indem man die Metallscheibe von der vorgestanzten Öffnung entfernt und eine normale Stutzen mit zugentla-
stung einführt die als Kabeldurchgang dient und für die Befestigung der Kabel sorgt. Um den Schutzgrad IP 40
nach EN 60529 zu gewährleisten, die Kabeldurchgänge der eventuell unbenutzten Öffnungen mit passenden
Metallscheiben verschliessen.
BEMERKUNGEN
- Für eine gute Erdung sorgen.
- Durch Öffnen des Kesselthermostaten die Brennerabschaltung überprüfen; durch Verdunkelung des
Photowiderstandes die Störabschaltung überprüfen.
IN Schalter für das manuelle
Ausschalten des Brenners
MB Brenner-Klemmleiste
HStörungsanzeige
TL Grenzwert-Fernsteuerung
TR Einstell-Fernsteuerung
TS Sicherheits-Fernsteuerung
BEMERKUNG
Leiterdurchmesser: min. 1 mm2.
(Außer im Falle anders lautender Angaben durch
Normen und örtliche Gesetze).
ZWEISTUFIGER BETRIEB
Durch das Anschließen der Fernsteuerung an
die Klemmen 5 und 6 (durch Wegnehmen der
Brücke), kann man das 2. Ventil steuern. ANSCHLÜSSE DER WIDERSTÄNDE
D2634
DES VORWÄRMERS
2610
230V 400V
A Ampere 10 6
B Ampere 6 4
C mm21,5 1,5
D mm22,5 1,5
D2635
1- Einphasige Stromversorgung vorgeheizte
Widerstände: . . . . . . . . . . . . . . . . . . . . . . .Stutzen S. 21
2 - Dreiphasenspeisung des Motors: . . . . . . .Stutzen S. 16
3 - Einphasige Stromversorgung und
Sicherheitsthermostat:. . . . . . . . . . . . . . . .Stutzen S. 13,5
4 - Einstellthermostat:. . . . . . . . . . . . . . . . . . .Stutzen S. 13,5
5- 2. Stufe Thermostat: . . . . . . . . . . . . . . . . .Stutzen S. 13,5

6192 6D
4. BETRIEB
4.1 WAHL DER DÜSEN
Empfohlene Düsen:
- Monarch F 80 H0.
4.2 PUMPENDRUCK
Empfohlener Druck:
- flüssiges Öl: 20 bar
- dickflüssiges Öl: 25 bar
Die in der Tabelle angegebenen Durchsätze der Düsen sind
nominal und wurden für einen leichten Brennstoff ermittelt
(Viskosität 3 ÷ 5°E / 50°C erhitzt auf 100°C). Der wirkliche
Durchsatz kann vom nominalen Wert um ± 5% abweichen.
Werden bezüglich der in der Tabelle angegebenen
Durchsätze Zwischenwerte gewünscht, so kann der
Pumpendruck geändert oder die Düsen anders
zusammengestellt werden.
Die Pumpe ist beim Verlassen des Werks auf 20 bar eingestellt.
4.3 EINSTELLUNG DES BRENNERKOPFES
Die Einstellung erfolgt indem die Schraube A, Abb. 2 so ge-
dreht wird, dass die im Diagramm ermittelte Einstellzahl mit
der Ebene der Muffe B, Abb. 2 übereinstimmt.
4.4 LUFTKLAPPENMOTORREGULIERUNG
STILLSTAND - hellblauer Hebel
Der hellblaue Hebel wird in der Fabrik senkrecht eingestellt.
Mit dieser Stellung des Hebels ist die Luftklappe völlig ge-
schlossen.
Um eine Teilöffnung der Klappe zu erhalten den Hebel nach
links verstellen (+Zeichen auf dem Schild).
Die neue Klappenstellung kann bei Brennerstillstand geprüft
werden.
Auf jeden Fall darf die Stellung des orangenen Hebels in der
1. Stufe nicht überschritten werden.
ERSTE STUFE - orangener Hebel
Der orangene Hebel regelt die Stellung der Klappe der er-
sten Flamme und kann sowohl in Richtung offen als auch in
Richtung zu eingestellt werden.
ZWEITE STUFE - roter und schwarzer Hebel
Der rote Hebel regelt die Stellung der Klappe der zweiten
Flamme und kann sowohl in Richtung offen als auch in Rich-
tung zu eingestellt werden. Der schwarze Hebel regelt die Öffnung des zweiten Ölventils und muss dem ro-
ten Hebel immer leicht voraus sein, darf aber den orangenen Hebel der 1. Stufe nicht überschreiten.
Düse
GPH (45° - 60°) 20 bar kg/h 25 bar kg/h
1,25 + 1,25 15,00 17,00
1,50 + 1,50 18,00 20,30
1,75 + 1,75 21,00 23,80
2,00 + 2,00 24,00 27,10
2,25 + 2,25 27,00 30,50
2,50 + 2,50 30,00 –
D2638
Schwarzer Hebel
Roter Hebel
Orangener Hebel
Hellblauer Hebel
Offen +–Zu
kg/h
N° Einstellzahl
D2636
D2637
B
Einstellzahl 4
A
Abb. 2

6192 7D
4.5 LUFTDRUCKWÄCHTER
4.6 EINSTELLUNG DER ZERSTÄUBUNGSTEMPERATUR
Einstellbare Temperaturregler - der min. Temp. und max. Temp.
Der einstellbare Temperaturregler verhindert, dass der Brenner anfährt, solange der Brennstoff die zur
optimalen Zerstäubung nötige Temperatur noch nicht erreicht hat (s. Tabelle unten).
Beispiel
Heizöl mit 7°E bei 50°C auf ca. 110°C vorgewärmt.
Der Thermostat muss im allgemeinen auf einen höheren als den gewünschten Temperaturwert eingestellt
werden (120° auf dem Einstellknopf um bei den Düsen eine Temperatur von 100° C zu erhalten).
Nach einigen Minuten des Betriebes den Wert ablesen und eventuelle Nacheinstellungen durchführen.
Der Kontaktthermostat der min. Temperatur schaltet den Brenner aus, wenn die Brennstofftemperatur
unter den für eine gute Verbrennung nötigen Wert abfällt.
Der Kontaktthermostat der max. Temperatur schaltet den Widerstand aus wenn im Vorwärmer auf Grund
einer Fehlfunktion des Einstellthermostates eine spürbare Temperaturerhöhung festgestellt wird. Bei
anomalen Einstellungen nachprüfen, dass der Einstellthermostat und der Widerstand in Kontakt mit der
Sonde desselben Thermostates ordnungsgemäss funktionieren.
D2640
D2719
Einstellknopf
Thermostat
Vorwärmer
Abfluss Unreinheiten
Zerstäubungstemperatur
Viskosität bei 50° C
mm2/s °E
°C
Einstellung des Luftdruckwächter nach Durchführung
aller anderen Einstellungen des Brenners mit auf
erster Stufe eingestelltem Luftdruckwächter durchfüh-
ren.
Mit Brenner auf Leistungsstufe MIN langsam den Ein-
stellungsdruck erhöhen indem Sie den vorgesehenen
Hebel im Uhrzeigersinn bis zur Abschaltung des Bren-
ners drehen.
Dann den Hebel um zirka 20% des eingestellten Wer-
tes gegen den Uhrzeiger drehen und anschliessend
den korrekten Anlauf des Brenners überprüfen. Wenn
sich der Brenner erneut ausschaltet, den Hebel noch
ein wenig gegen den Uhrzeigersinn drehen.
D68
D 521

6192 8D
WICHTIGE HINWEISE
Müssen der Temperaturregler des Vorwärmers oder der
Widerstand, der mit dem Fühler in Kontakt ist, ausge-
tauscht werden, so muss dieser Widerstand, nachdem
man die Befestigungsschrauben der Leisteneinheit auf-
geschraubt hat, in Kontakt mit dem Widerstand und den
Leitungen der letzten Leiste angebracht werden (siehe
seitliche Zeichnung).
Falls während des Betriebes zu hohe Temperaturspitzen
auftreten, muss mit einem Ohmmeter die Kontinuität des
Widerstandes, der in Kontakt mit dem Temperaturfühler ist, geprüft werden (Wert ca. 35 Ohm).
Nur Filter mit einer Kerbe in der Sechskantverschraubung verwenden.
BEMERKUNGEN
Der Vorwärmer kann mit einem zweiten Kontaktthermostat der max. Temperatur ausgerüstet sein.
Dieser Thermostat kann als Ausschalter auf einen äusseren Kontaktgeber fungieren, um die Stromzufuhr an
den Vorwärmer zu unterbrechen, wenn Übertemperatur vorliegt (Kit Best. Nr. 3000800).
Der Widerstand Ram Düsenstock wird mit der Zuleitung des Vorwärmers verbunden (siehe Seite 4).
Wenn der Brenner ausgeschaltet wird, muss die Zuleitung des Vorwärmers weiter gespeist werden.
Wird die Speisung des Vorwärmers unterbrochen, so muss der Brennstoff für mindestens 30 Minuten erwärmt
werden, bevor man den Brenner einschaltet. Anderenfalls muss der Widerstand am Düsenstock mit einer un-
abhängigen Monophasenleitung gespeist werden, welche von einer Sicherung 1 A geschützt wird.
Diese Zuleitung darf nie unterbrochen werden, wenn der Brenner ausgeschaltet wird.
Es ist ratsam, vor Inbetriebnahme des Brenners zu prüfen, ob die Pumpe mit Brennstoff aufgefüllt ist, damit
sie nicht zu lange Zeit trocken läuft.
Filterreinigung:
muss regelmässig ausgeführt werden, um Unannehmlichkeiten beim Brennerbetrieb zu vermeiden.
Filter der Speiseleitung:
in der Ansaugleitung verursacht er erhöhten Unterdruck in der Pumpe und somit geräuschvollen Betrieb der-
selben. Der Unterdruck, gemessen am Vakuummeteranschluss (5, Abb. 1), darf den Wert von 38 cm Hg
(5 m c.a.) nicht überschreiten.
Vorwärmefilter (10, Abb. 1):
in der Förderlinie verursacht er die Verminderung des Zerstäubungsdruckes, welcher am Manometer
(12, Abb. 1) nachgeprüft werden kann.
SCHUTZABSPERRHAHN DES MANOMETERS
Ist der Zerstäubungsdruck beim Betrieb überprüft, so ist es ratsam das Manometer (12, Abb. 1) vor den Druck-
stössen, die sich bei jeder Inbetriebnahme des Brenners ergeben, zu schützen.
Daher, bei Stillstand des Brenners und 0 mbar des Manometers, den Schutzabsperrhahn zudrehen.
Thermostatfühler
Widerstand
Leitungen in der Leiste
Leiste
D2751
