Riello RG2 Quick start guide

2902613 (4) - 05/2010
Installation, use and maintenance instructions
Montage- og driftsinstruktion
Instruktioner för installation, användning och underhåll
Anvisninger for installasjon, bruk og vedlikehold
Light oil burner
Oliebrænder
Oljebrännare
Oljebrenner
One stage operation
Et-trins funktion
Enstegsfunktion
Ett-trinns brenner
CODE - KODE
KOD MODELL - MODEL TYPE - TYP
3737720 RG2 377T1
GB
DK
S
N

2613 GB
4
Declaration of conformity in accordance with ISO / IEC 17050-1
Manufacturer: RIELLO S.p.A.
Address: Via Pilade Riello, 7
37045 Legnago (VR)
Product: Light oil burner
Model: RG2
These products are in compliance with the following Technical Standards:
EN 267
EN 292
and according to the European Directives:
BED 92/42/EEC Efficiency Directive
MD 2006/42/EC Machine Directive
LVD 73/23/EEC - 2006/95/EC Low Voltage Directive
EMC 89/336/EEC - 2004/108/EC Electromagnetic Compatibility
The quality is guaranteed by a quality and management system certified in accordance with UNI EN ISO
9001.
Legnago, 31.03.2010 Mr. G. Conticini
Burners Division Department
RIELLO S.p.A.

2613 1GB
INDEX

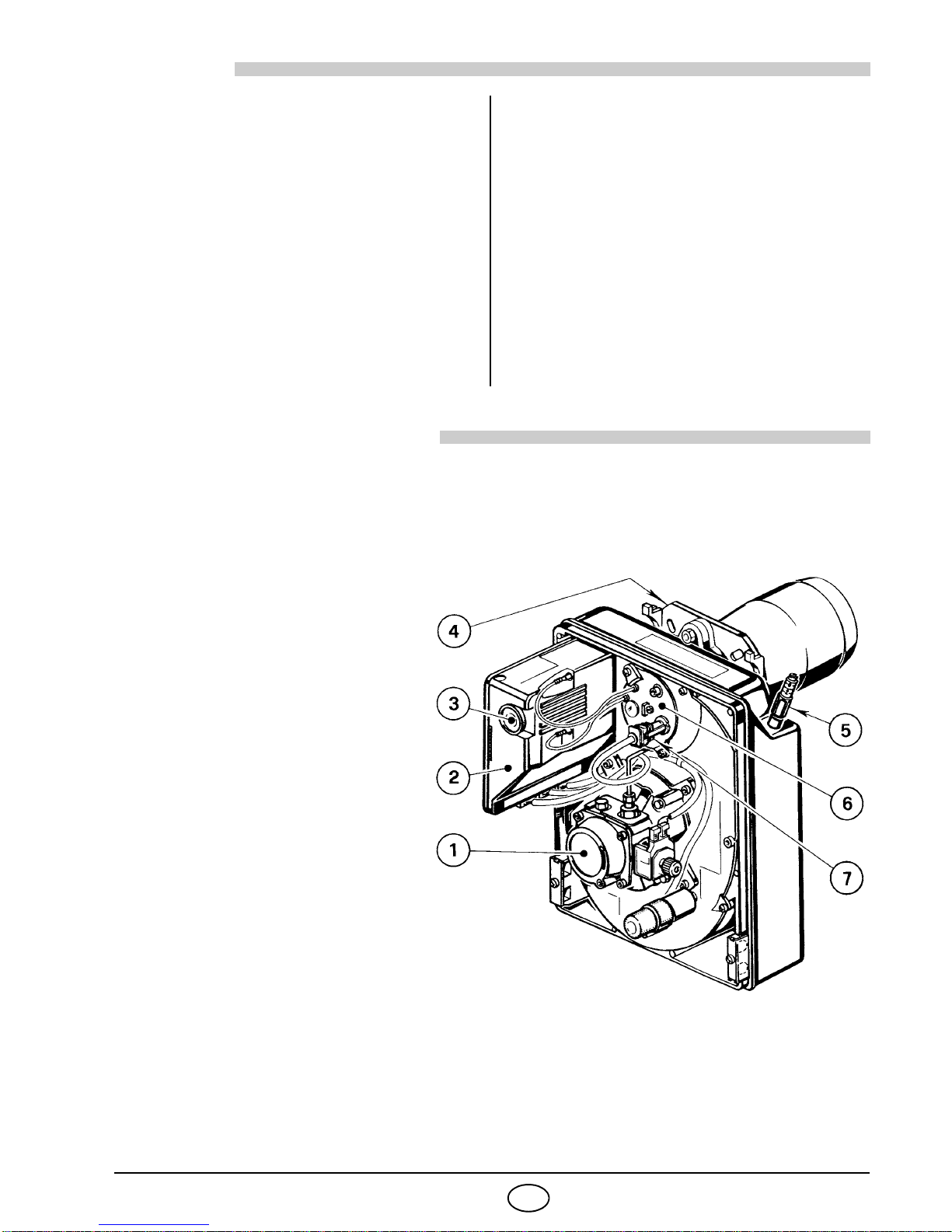

1. BURNER DESCRIPTION
One stage light oil burner.
1.1 BURNER EQUIPMENT
Flange with insulating gasket. . . . . . . No. 1 Screw and nuts for flange to be fixed to boiler . . . . . .No. 4
Screw and nuts for flange . . . . . . . . . No. 1 Flexible oil pipes with nipples . . . . . . . . . . . . . . . . . . .No. 2
7 pin plug . . . . . . . . . . . . . . . . . . . . . . No. 1
1. BURNER DESCRIPTION. . . . . . . . . . . . 1
1.1 Burner equipment . . . . . . . . . . . . . . . . . 1
2. TECHNICAL DATA . . . . . . . . . . . . . . . . . 2
2.1 Technical data . . . . . . . . . . . . . . . . . . . . 2
2.2 Overall dimensions . . . . . . . . . . . . . . . . 2
2.3 Firing rate . . . . . . . . . . . . . . . . . . . . . . . 2
3. INSTALLATION . . . . . . . . . . . . . . . . . . . . 3
3.1 Boiler fixing . . . . . . . . . . . . . . . . . . . . . . 3
3.2 Fuel supply . . . . . . . . . . . . . . . . . . . . . . 3
3.3 Hydraulic systems . . . . . . . . . . . . . . . . . 4
3.4 Electrical wiring . . . . . . . . . . . . . . . . . . . 5
4. WORKING . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Combustion adjustment. . . . . . . . . . . . . . 6
4.2 Recommended nozzles. . . . . . . . . . . . . . 6
4.3 Electrodes adjustment. . . . . . . . . . . . . . . 7
4.4 Pump pressure . . . . . . . . . . . . . . . . . . . . 7
4.5 Combustion head setting. . . . . . . . . . . . . 8
4.6 Air damper adjustment . . . . . . . . . . . . . . 8
4.7 Burner start-up cycle. . . . . . . . . . . . . . . . 8
5. MAINTENANCE . . . . . . . . . . . . . . . . . . . 8
6. FAULTS / SOLUTIONS. . . . . . . . . . . . . . 9
1– Oil pump
2– Control-box
3– Reset button with lock-out
lamp
4– Flange with insulating
gasket
5– Air damper adjustment assembly
6– Nozzle holder assembly
7– Photoresistance
CE Certification No.: 0036 0344/03 as 92/42/EEC.
Burner with CE marking in conformity with EEC directives: EMC 89/336/EEC, Low Voltage 73/23/EEC,
Machines 98/37/EEC and Efficiency 92/42/EEC.
The burner meets protection level of IP X0D (IP 40), EN 60529.
Fig. 1
S7208

2613 2GB

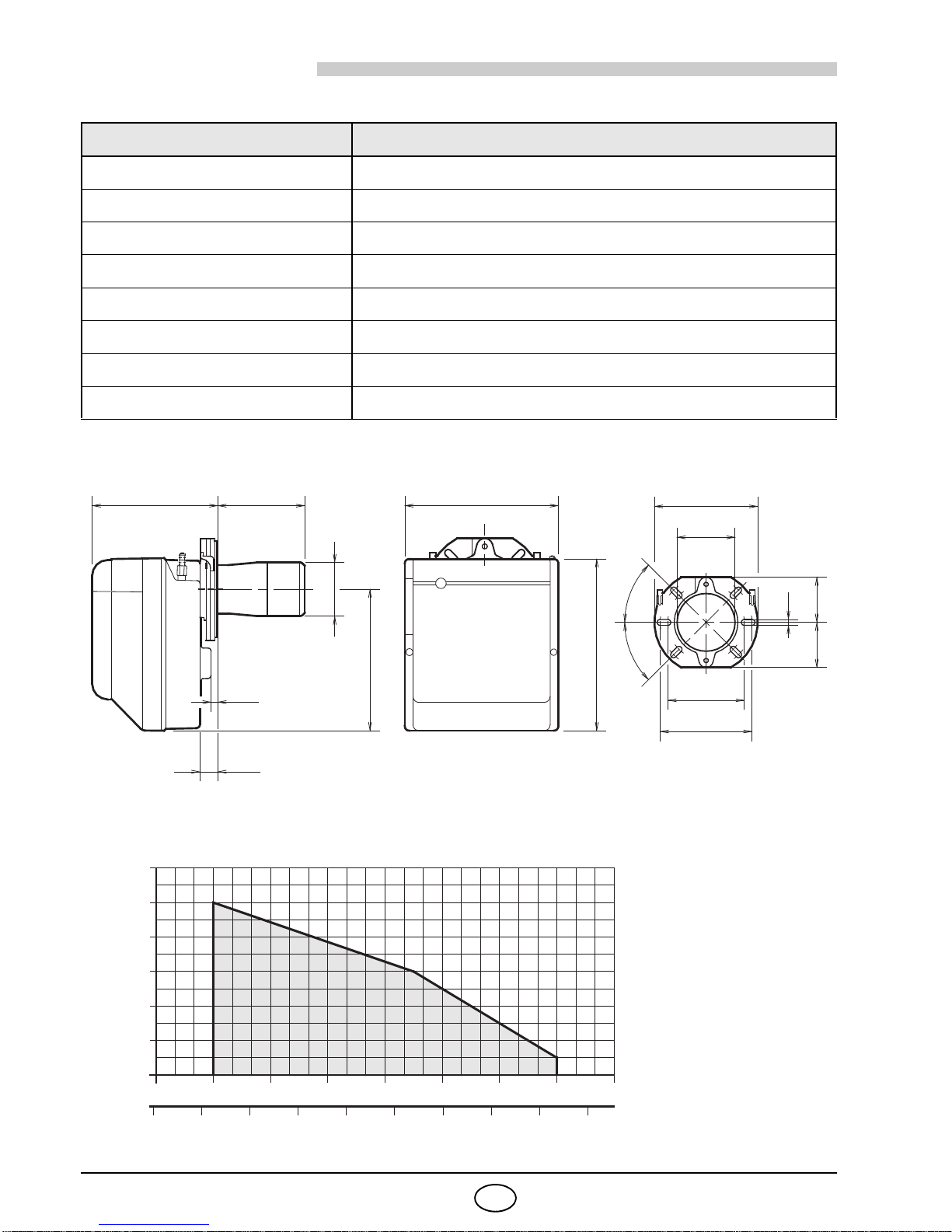

2. TECHNICAL DATA
2.1 TECHNICAL DATA
2.2 OVERALL DIMENSIONS
2.3 FIRING RATE, (as EN 267)
TYPE 377T1
Output - Thermal power 4 –10 kg/h - 47 –119 kW
Fuel Light oil, viscosity 4 –6 mm2/s at 20 °C
Electrical supply Single phase, ~50Hz 230V ±10%
Motor Run current 0.9A – 2720 rpm – 285 rad/s
Capacitor 4 F
Ignition transformer Secondary 8 kV – 16 mA
Pump Pressure: 8 –15 bar
Absorbed electrical power 0.18 kW
202 115 189
140
168
10
28
230
280
11
8383
106
45°
45°
D5707
255
ø95
03 4 5 Light oil output – kg/h
35 45 55 Thermal power – kW
1.0
0.8
0.6
0.4
0.2
Pressure in combustion
chamber – mbar
D5416
67
65 75
891011
85
1.2
95 105 115 125

2613 3GB

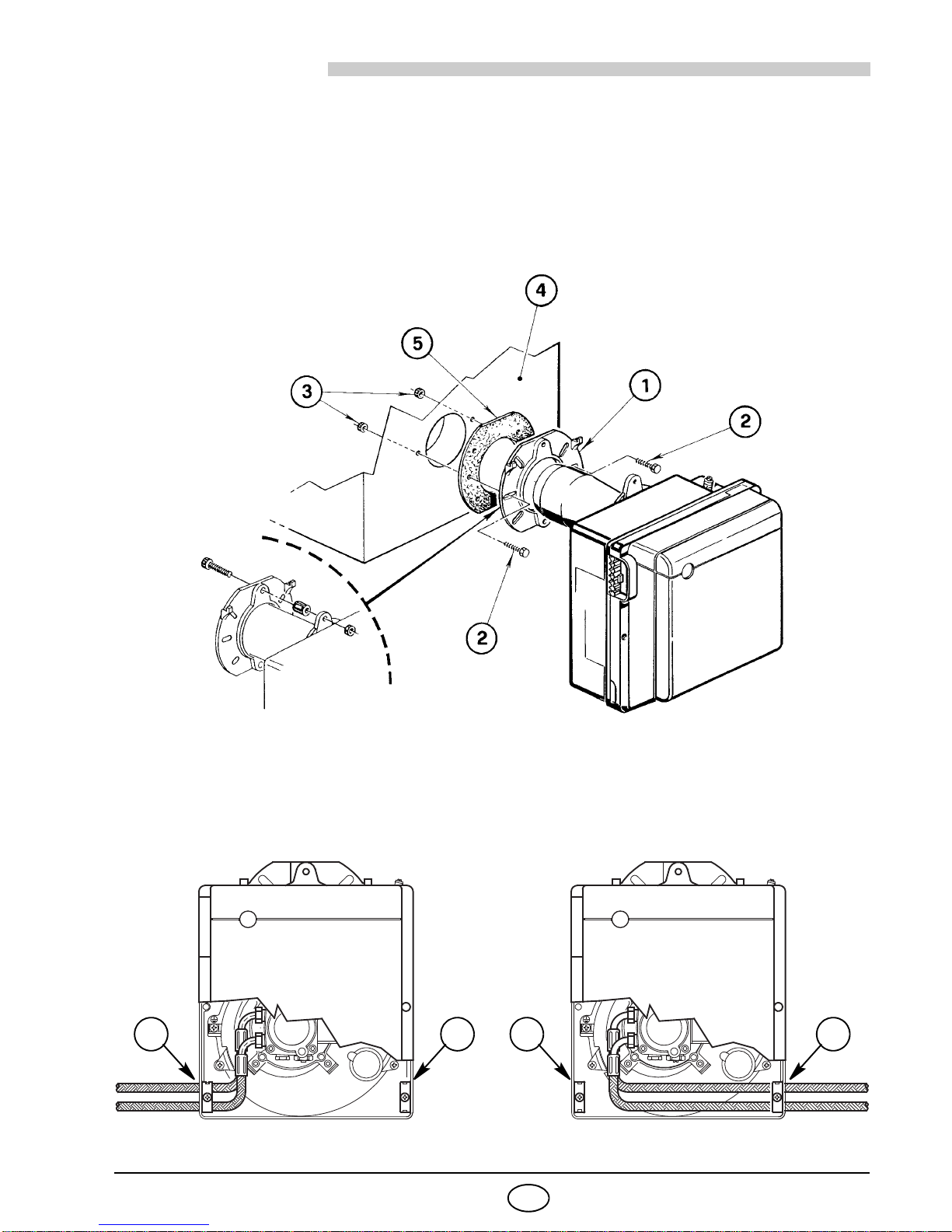

3. INSTALLATION
THE BURNER MUST BE INSTALLED IN CONFORMITY WITH LEGISLATION AND LOCAL STANDARDS.
3.1 BOILER FIXING
Put on the flange (1) the screw and two nuts, (see fig. 3).
Widen, if necessary, the insulating gasket holes (5).
Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the insu-
lating gasket (5), (see fig. 2).
3.2 FUEL SUPPLY
The burner is designed to allow entry of the oil supply pipes on either side.
Depending on the oil supply pipes position (to the right or to the left hand side of the burner) the fixing plate (1)
and closing plate (2) should be reversed, (see fig. 4).
Fig. 2
Fig. 3 S7209
D5709
1
Fig. 4
2 21

2613 4GB

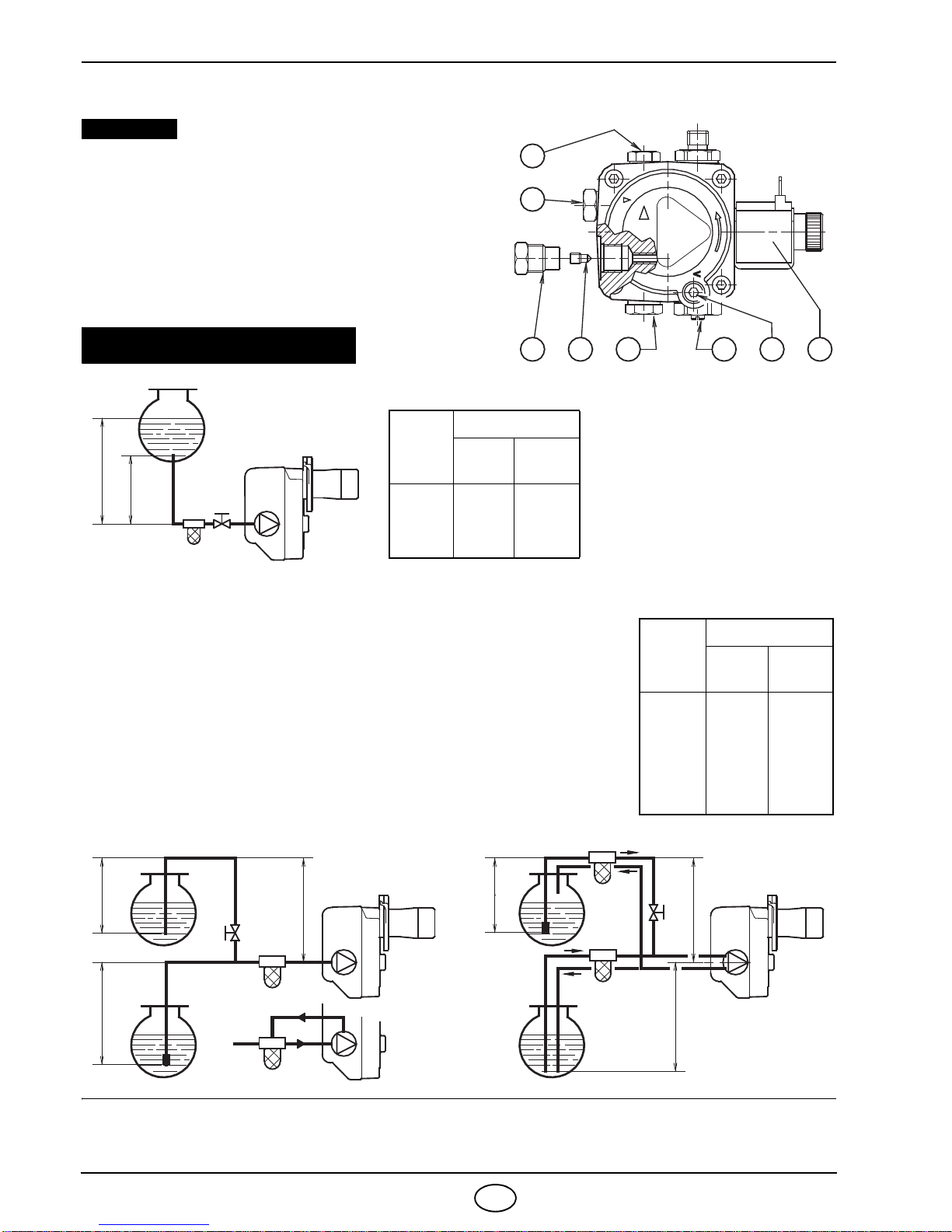

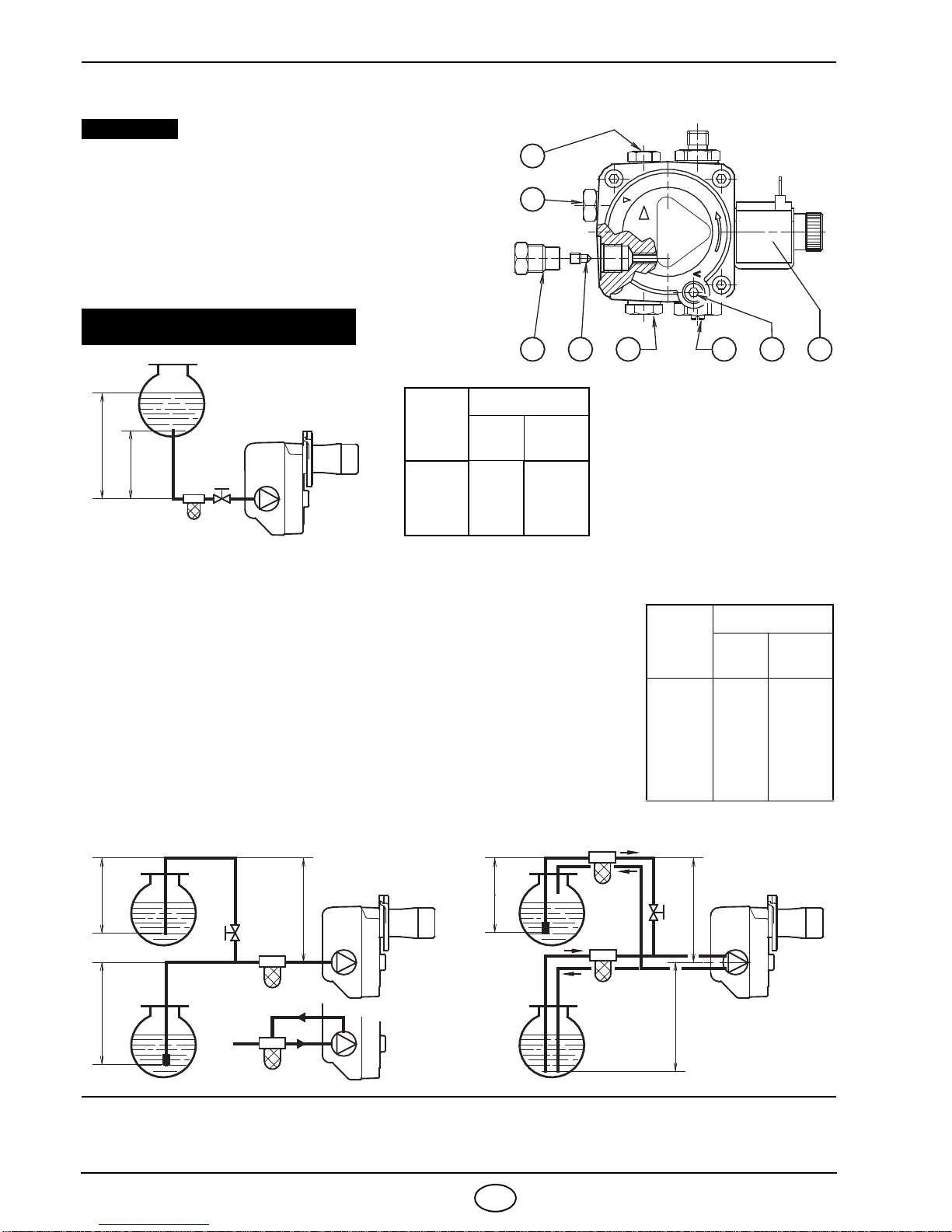

3.3 HYDRAULIC SYSTEMS
It is necessary to install a filter on the fuel supply line.
H= difference of level; L= max. length of the suction line; I. D. = internal diameter of the oil pipes.
PRIMING PUMP:
On the system in fig. 6 it is sufficient to loosen the suction gauge
connection (5, fig. 5) and wait until oil flows out.
On the systems in fig. 7 and 8 start the burner and wait for the priming.
Should lock-out occur prior to the arrival of the fuel, await at least 20 seconds
before repeating the operation.
The pump suction should not exceed a maximum of 0.4 bar (30 cm Hg).
Beyond this limit gas is released from the oil. Oil pipes must be completely tight.
In the vacuum systems (fig. 8) the return line should terminate within the oil tank
at the same level as the suction line. In this case a non-return valve is not re-
quired. Should however the return line arrive over the fuel level, a non-return
valve is required.
This solution however is less safe than previous one, due to the possibility of
leakage of the valve.
H
meters
L meters
I. D.
8 mm I. D. 10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
Fig. 6
H
max. 4 m
D5713
H
max. 4 m
max. 4 m
H
H
H
D5714
Fig. 7 Fig. 8
SYSTEM NOT PERMITTED
IN GERMANY
H
meters
L meters
I. D.
8 mm I. D. 10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
OThe pump is designed to allow working with two
pipes. In order to obtain one pipe working it is
necessary to unscrew the return plug (2), remove the
by-pass screw (3) and then screw again the plug (2).
(See fig. 5).
OBefore starting the burner make sure that the return
pipe-line is not clogged. An excessive back pressure
would cause the damage of the pump seal.
WARNING:
1- Suction line
2- Return line
3- By-pass screw
4- Gauge connection
5- Pressure adjuster
6- Suction gauge connection
7- Valve
8- Auxiliary pressure gauge
Fig. 5
1
234567
8
D5026

2613 5GB

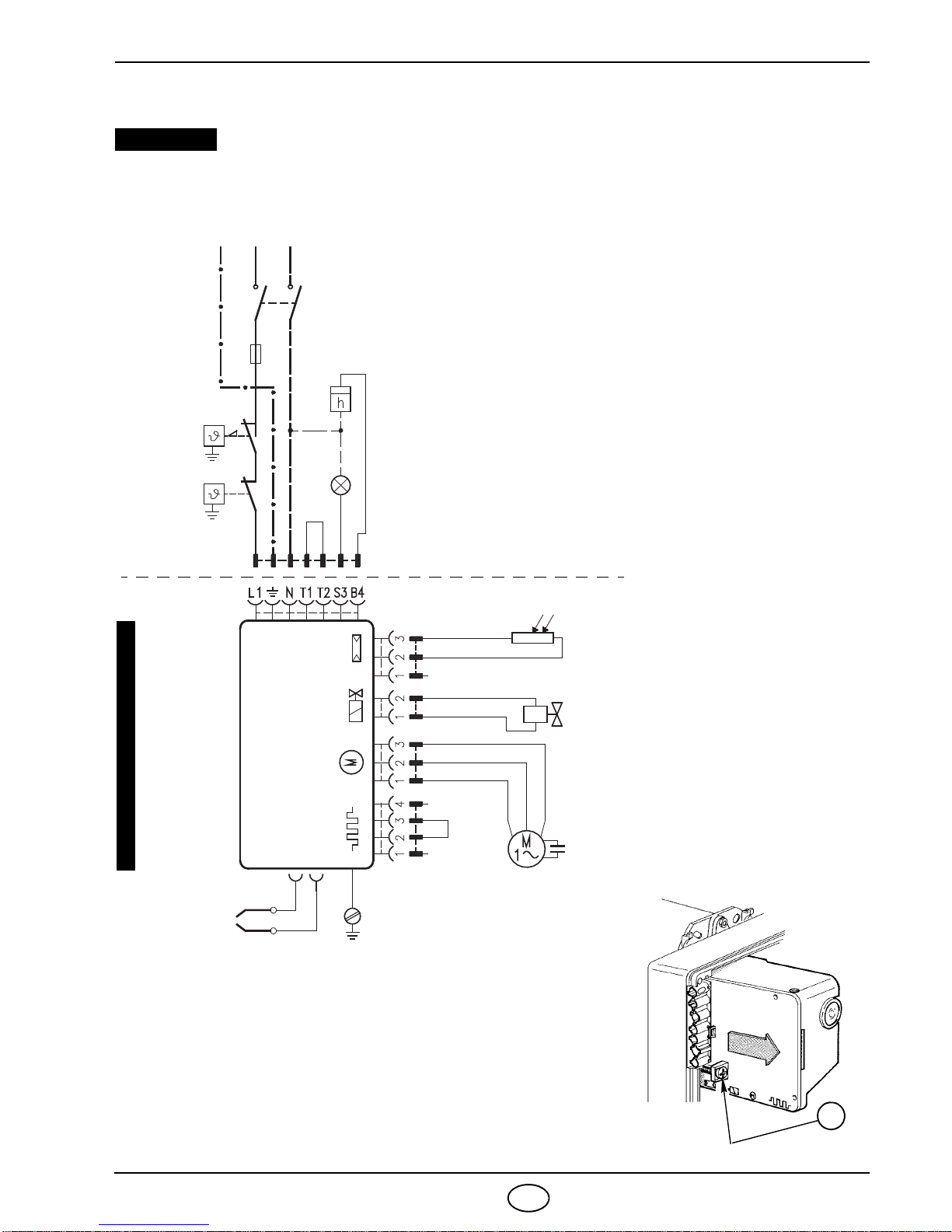

3.4 ELECTRICAL WIRING
D4034
ESEGUITO IN FABBRICA
WARNING
CONTROL BOX
To remove the control-box from the burner, loosen screw (A, fig. 9)
and pull to the arrow direction, after removing all components, the
7 pin plug and earth wire.
In case of disassembly of the control box, retighten the screw
(A) with a torque wrench setting of 1 – 1.2 Nm.
DO NOT EXCHANGE NEUTRAL WITH PHASE
7 pin plug
7 pole socket
Black
White
Capacitor
Main switch
T6A
Motor
Safety
thermostat
Blue
Oil valve
Hour counter
(230V - 0.
1A max.)
Limit
thermostat Remote lock-out signal
(230V - 0.5A max.)
Ignition
electrodes
Brown
Burner-earth
CARRIED-OUT IN THE FACTORY
553SE/H
CONTROL BOX
Photoresistance
PE L N
~ 50Hz 230V
Blue
Brown Blue
TESTING
Check the shut-down of the
burner by opening the thermo-
stats and the lock-out by dark-
ening the photoresistance.
NOTES:
– Wires of min. 1 mm2section. (Unless requested
otherwise by local standards and legislation).
– The electrical wiring carried out by the installer
must be in compliance with the rules in force in
the Country.
S7217
Fig. 9
A

2613 6GB

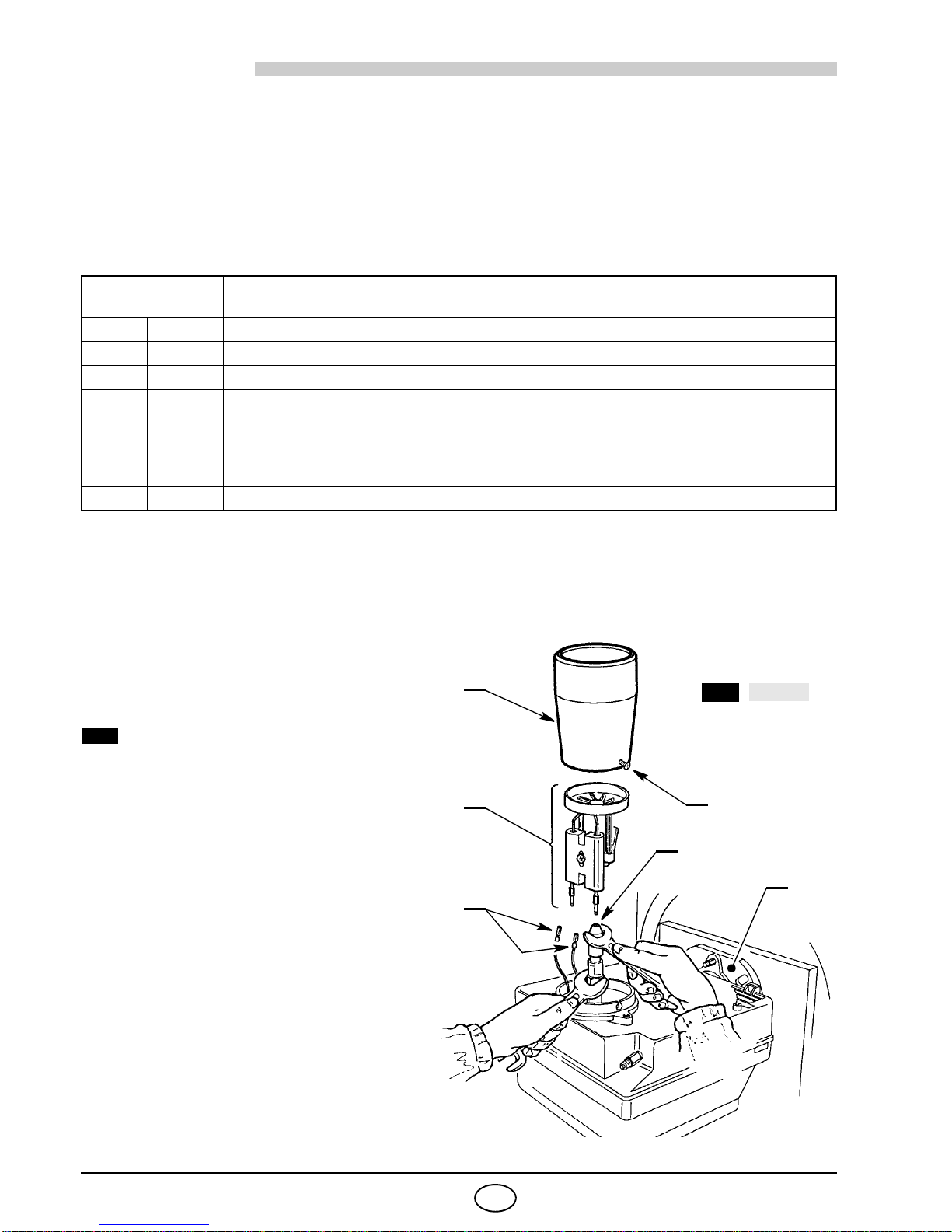

4. WORKING
4.1 COMBUSTION ADJUSTMENT
In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and
testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO2
concentration in the flue gases, their temperatures and the average temperature of the water in the boiler.
To suit the required appliance output, choose the proper nozzle and adjust the pump pressure, the setting of the
combustion head, and the air damper opening in accordance with the following schedule.
The values shown in the table are measured on a CEN boiler (as per EN 267).
They refer to 12.5% CO2at sea level and with light oil and room temperature of 20 °C
4.2 RECOMMENDED NOZZLES: Delavan type W - B ; Danfoss type S - B
Monarch type R ; Steinen type S - Q.
For 1.75 - 2.00 - 2.25 GPH nozzles it is advisable to use
full cones.
MAINTENANCE POSITION
THE ACCESSIBILITY TO THE NOZZLE, THE
DIFFUSER DISC AND THE ELECTRODES IS
MADE EASY IN 2 WAYS:
Fig. 10
Remove the burner out of the boiler, after loosing
the fixing nut to the flange.
Hook the burner to the flange (1), by removing
the blast tube (2) after loosing the fixing screws
(3).
Remove the small cables (4) from the electrodes
and the diffuser disc-holder assembly (5) from
the nozzle-holder assembly after loosing its fix-
ing screw (3, fig. 12, page 7).
Screw the nozzle (6) correctly and tighten it as
shown in the figure.
Nozzle Pump
pressure Burner output Combustion head adjustment Air damper adjustment
GPH Angle bar kg/h ± 4% Set-point Set-point
1.00 60° 12 4.0 0 0.9
1.10 60° 12 4.4 1 3.1
1.25 60° 12 5.0 2 3.4
1.50 60° 12 6.0 3 3.8
1.75 60° 12 7.0 4 4.5
2.00 60° 12 8.0 5 4.9
2.25 60° 14 9.8 6 6.0
AFig. 10
2
5
4
3
6
1
S7480
A

2613 7GB

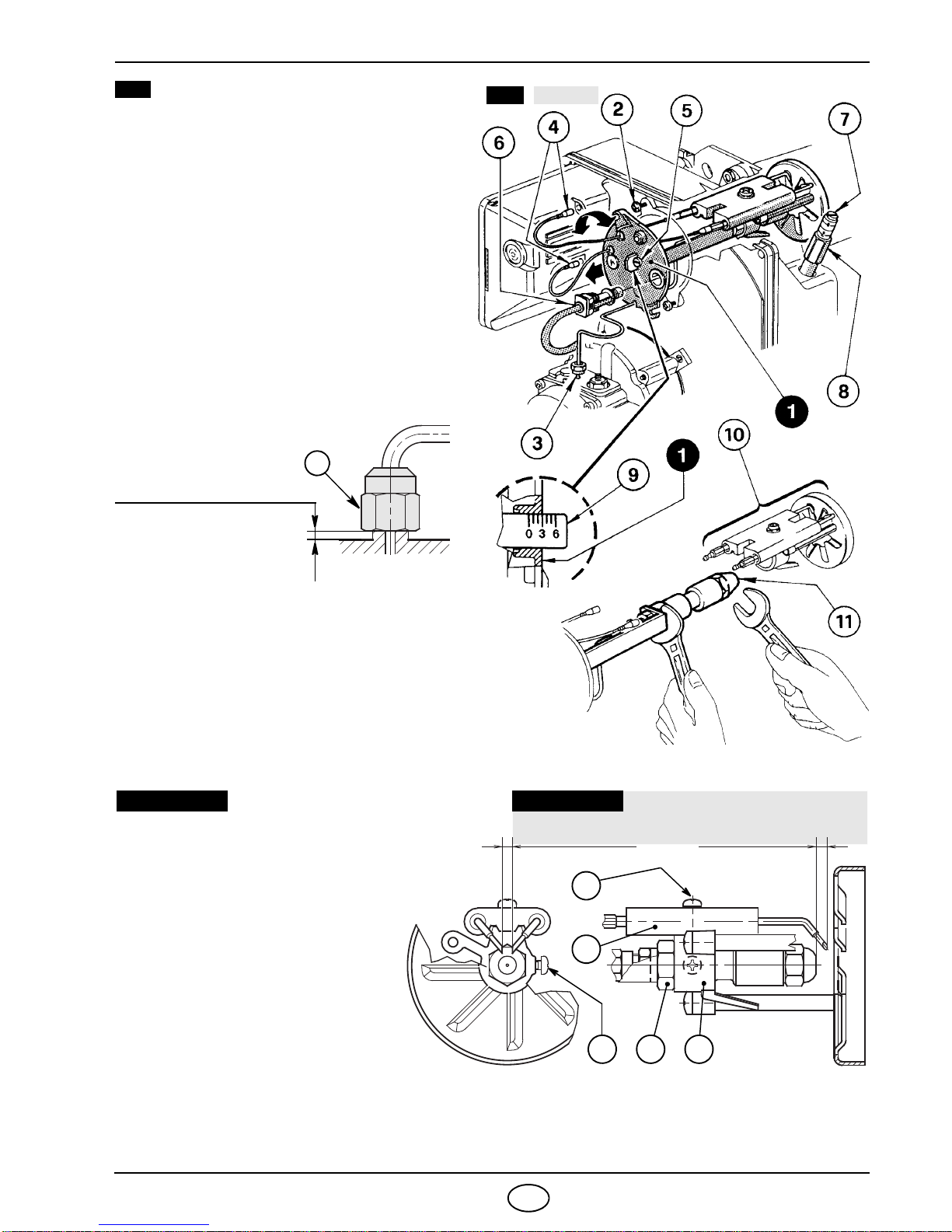

Fig. 11
Remove nozzle-holder assembly (1) after loos-
ing screws (2) and nut (3), remove the small ca-
bles (4) from the control box and the
photoresistance (6).
Withdraw the small cables (4) from the elec-
trodes, remove the diffuser disc-holder assem-
bly (10) from the nozzle-holder assembly (1)
after loosing screw (3, fig. 12).
Screw the nozzle (11) correctly and tighten it
as shown in figure.
ATTENTION
During the reassembly of the nozzle-holder as-
sembly screw the nut (3) as shown in the figure
below.
4.3 ELECTRODES ADJUSTMENTS (see fig. 12)
4.4 PUMP PRESSURE
The pump leaves the factory set at 12 bar.
To change it act on pump pressure adjust screw (4, fig. 5, page 4).
S7210
BFig. 11
B
3
TIGHTEN WITHOUT MOVING
BACKWARDS TO THE END
D5684
WARNING
Lean the diffuser disc-holder
assembly (1) on the nozzle-holder
(2) and lock it by screw (3). For
prospective adjustments loosen
screw (4) and move the elec-
trodes assembly (5).
ATTENTION
To have access to the electrodes carry
out operation as described in
chapter
4.2
RECOMMENDED NOZZLES”
(page 6) .
Fig. 12
4 – 5 mm
4.5 – 0.5 mm
0
1
MEASURES MUST BE
23
5
4
D5537
RESPECTED

2613 8GB
4.5 COMBUSTION HEAD SETTING (see fig. 11, page 7)
It depends on the output of the burner and is carried out by rotating clockwise or counterclockwise the setting
screw (5) until the set-point marked on the regulating rod (9) is level with the outside plane of the nozzle-holder
assembly (1).
In the sketch the combustion head is set for an output of 1.50 GPH at 12 bar.
The set-point 3of the regulating rod (9) is at the same level with the outside plane of the nozzle-holder as-
sembly (1) as shown in the schedule.
4.6AIR DAMPER ADJUSTMENT (see fig. 11, page 7)
To vary the setting adjust the screw (7) after loosing the nut (8).
When burner shuts down the air damper automatically closes till a max. chimney depressure of 0.5 mbar.
4.7 BURNER START-UP CYCLE
Lock out is indicated by a lamp on the control box (3, fig. 1, page 1).
5. MAINTENANCE
The burner requires periodic maintenance carried out by a qualified and authorised technician in conformity
with legislation and local standards.
Maintenance is essential for the reliability of the burner, avoiding the excessive consumption of fuel and conse-
quent pollution.
Before carrying out any cleaning or control always first switch off the electrical supply to the burner
acting on the main switch of the system.
THE BASIC CHECKS ARE:
Check that there are not obstructions or dents in the supply or return oil pipes.
Clean the filter in the oil suction line and in the pump.
Clean the photoresistance, (7, fig. 1, page 1).
Check for correct fuel consumption.
Replace the nozzle (see fig. 10, page 6) and check the correct position of electrodes (fig. 12, page 7).
Clean the combustion head in the fuel exit area, on the diffuser disc.
Leave the burner working without interruptions for 10 min. and set rightly all the components stated in this
manual. Then carry out a combustion check verifying:
Smoke temperature at the chimney; Contentof CO2(%); ContentofCO(ppm);
Smoke value according to opacity smokes index according to Bacharach scale.
Lock-out due to failure to light
C
Normal
D5029
~12s
Thermostat
Motor
Ignition transformer
Oil valve
Flame
Lock-out lamp ~12s 5s
C

2613 9GB
6. FAULTS / SOLUTIONS
Here below you can find some causes and the possible solutions for some problems that could cause a failure
to start or a bad working of the burner.
A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box (3,
fig. 1, page 1).
When lock out lamp lights the burner will attempt to light only after pushing the reset button. After this if the burn-
er functions correctly, the lock-out can be attributed to a temporary fault.
If however the lock out continues the cause must be determined and the solution found.
WARNING
The manufacturer cannot accept responsibility for any damage to persons, animals or property due to error in
installation or in the burner adjustment, or due to improper or unreasonable use or non observance of the tech-
nical instruction enclosed with the burner, or due to the intervention of unqualified personnel.
FAULTS POSSIBLE CAUSES SOLUTION
The burner doesn’t
start when the limit
thermostat closes.
Lack of electrical supply.
Check presence of voltage in the
L1 - N clamps of the 7 pin plug.
Check the conditions of the fuses.
Check that safety thermostat is not
lock out.
The photoresistance sees false light. Eliminate the light.
Start thermostats are faulty. Replace them.
The connections in the control box
are wrongly inserted. Check and connect completely all the plugs.
Burner runs normal-
ly in the prepurge
and ignition cycle
and locks out after 5
seconds ca.
The photoresistance is dirty. Clear it.
The photoresistance is defective. Change it.
Flame moves away or fails.
Check pressure and output of the fuel.
Check air output.
Change nozzle.
Check the coil of solenoid valve.
Burner starts with an
ignition delay.
The ignition electrodes are wrongly
positioned. Adjust them according to the instructions of this manual.
Air output is too high. Set the air output according to the
instructions of this manual.
Nozzle dirty or worn. Replace it.

2613 DK
Overensstemmelseserklæring i henhold til ISO / IEC 17050-1
Fabrikant: RIELLO S.p.A.
Adresse: Via Pilade Riello, 7
37045 Legnago (VR)
Produkt: Oliebrænder
Model: RG2
Disse produkter er i overensstemmelse med følgende Tekniske standarder:
EN 267
EN 292
og, ifølge hvad foreskrevet af de Europæiske Direktiver:
BED 92/42/CEE Effektivitetdirektivet
MD 2006/42/EF Maskindirektivet
LVD 73/23/EØF - 2006/95/EF Lavspændingsdirektivet
EMC 89/336/EØF - 2004/108/EF Eektromagnetisk kompatibilitet
Kvaliteten sikres gennem et kvalitets- og ledelsessystem, certificeret i henhold til UNI EN ISO 9001.
Legnago, 31.03.2010 Ing. G. Conticini
Ledelsen for Afdelingen
for Brændere
RIELLO S.p.A.

2613 1DK
INDHOLD
1. BRÆNDERBESKRIVELSE
Et-trins oliebrænder.
1.1 TILBEHØR TIL BRÆNDER
Flange med pakning . . . . . . . . . . . . . . . 1 stk. Skruer og møtrikker til flange, fastg. på kedel. . 4 stk.
Skruer og møtrik for flange . . . . . . . . . . 1 stk. Olieslanger med nipler . . . . . . . . . . . . . . . . . . . 2 stk.
7-polet stik. . . . . . . . . . . . . . . . . . . . . . . 1stk.
1. BRÆNDERBESKRIVELSE . . . . . . . . . . 1
1.1 Tilbehør til brænder . . . . . . . . . . . . . . . . 1
2. TEKNISKE DATA. . . . . . . . . . . . . . . . . . 2
2.1 Tekniske data . . . . . . . . . . . . . . . . . . . . 2
2.2 Mål og dimensioner . . . . . . . . . . . . . . . . 2
2.3 Kapacitetsområde . . . . . . . . . . . . . . . . . 2
3. INSTALLATION . . . . . . . . . . . . . . . . . . . 3
3.1 Montering på kedel . . . . . . . . . . . . . . . . 3
3.2 Forsyning af brændstof . . . . . . . . . . . . . 3
3.3 Hydrauliksystemer . . . . . . . . . . . . . . . . . 4
3.4 Elektriske tilslutninger . . . . . . . . . . . . . . 5
4. FUNKTION . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Forbrændingsjustering . . . . . . . . . . . . . . 6
4.2 Anbefalede dyser . . . . . . . . . . . . . . . . . . 6
4.3 Indstilling af elektroder . . . . . . . . . . . . . . 7
4.4 Pumpetryk. . . . . . . . . . . . . . . . . . . . . . . . 7
4.5 Indstilling af hoved . . . . . . . . . . . . . . . . . 8
4.6 Indstilling af luftspjæld. . . . . . . . . . . . . . . 8
4.7 Startprogram. . . . . . . . . . . . . . . . . . . . . . 8
5. VEDLIGEHOLDELSE . . . . . . . . . . . . . . . 8
6. FEJLFINDING. . . . . . . . . . . . . . . . . . . . . 9
Brænderen opfylder beskyttelsesgrad IP X0D (IP 40) ifølge standard EN 60529.
1– Oliepumpe
2– Kontrolkasse
3– Reset-knap med fejllampe
4– Flange med pakning
5– Enhed til indstilling af luftspjæld
6– Dysestok
7– Fotomodstand
Fig. 1
S7208

2613 2DK
2. TEKNISKE DATA
2.1 TEKNISKE DATA
2.2 MÅL OG DIMENSIONER
2.3 KAPACITETSOMRÅDE (ifølge EN 267)
TYPE 377T1
Kapacitet - Termisk effekt 4 – 10 kg/h - 47 – 119 kW
Brændstof Dieselolie, viskositet 4 - 6 mm2/s v. 20 °C
Spændingsforsyning Enfaset ~50 Hz 230 V ± 10%
Motor Driftsstrøm 0,9 A - 2720 omdrejninger/min. – 285 rad/s
Kondensator 4 F
Tændtransformator Sekundær 8 kV - 16 mA
Pumpe Trykområde: 8 –15 bar
Effektforbrug 0,18 kW
202 115 189
140
168
10
28
230
280
11
8383
106
45°
45°
D5707
255
ø95
03 4 5 Oliekapacitet - kg/h
35 45 55 Termisk effekt – kW
1,0
0,8
0,6
0,4
0,2
Tryk i fyrboks - mbar
D5416
67
65 75
891011
85
1,2
95 105 115 125

2613 3DK
3. INSTALLATION
INSTALLATION AF BRÆNDEREN SKAL FINDE STED SOM FORESKREVET I LOKAL LOVGIVNING OG
STANDARDER.
3.1 MONTERING PÅ KEDEL
Montér skruen og de to møtrikker på flangen (1) (se fig. 3).
Om nødvendigt udvides hullerne i flangepakningen (5).
Montér flangen (1) på kedlens låge (4), benyt skruerne (2) og (om n¯dvendigt) møtrikkerne (3) med
flangepakningen (5) (se fig. 2) imellem.
3.2 FORSYNING AF BRÆNDSTOF
Brænderen er konstrueret således, at slangerne kan føres ud i venstre såvel som højre side.
Afhængigt af, om slangerne føres ud i venstre eller højre side af brænderen, skal der byttes om på både låse-
pladen (1) og lukkepladen (2) (se fig. 4).
Fig. 2
Fig. 3 S7209
D5709
1
Fig. 4
2 21

2613 4DK
3.3 HYDRAULIKSYSTEMER
Det er nødvendigt at montere et filter på forsyningslinien for brændstof.
H= Højdeforskel; L= Maks. længde på sugeslange; Indv. Ø = Indvendig diameter på olieslanger.
UDLUFTNING AF PUMPEN:
På systemet vist i fig. 6, er det tilstrækkeligt at løsne koblingen til vaku-
ummeteret (5, fig. 5) og vente til brændstoffet løber ud.
På systemet vist i fig. 7 og 8; start brænderen og afvent spædningen.
Hvis blokeringen sker, inden pumpen er spædet med brændstof, så vent
mindst 20 sekunder og gentag forløbet.
Undertrykket må ikke overstige -0,4 bar (30 cm Hg).
Ved højere undertryk udskilles luft fra olien. Olieslangerne skal være fuld-
stændige tætte.
Ved systemer med undertryk (fig. 8) skal suge- og returledningen være
anbragt i samme højde.
H
meter
L meter
Indv. Ø
8 mm Indv. Ø 10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
SYSTEMET ER IKKE TILLADT
I TYSKLAND
Fig. 6
H
max. 4 m
D5713
H
max. 4 m
max. 4 m
H
H
H
D5714
Fig. 7 Fig. 8
H
meter
L meter
Indv. Ø
8 mm Indv. Ø 10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
OPumpen er forberedt til drift på 2-strengs-installatio-
ner. Hvis oliepumpen skal køre på 1-strengsinstalla-
tion, skal man løsne returproppen (2), og fjerne by-
pass skruen (3) .
Herefter fastspændes returproppen (2) (se fig. 5) igen.
OKontrollér, at returledningen for brændstof ikke er
stoppet til, før brænderen startes. Kraftigt kontratryk
vil ødelægge pakningen i pumpen.
ADVARSEL:
1- Sugestuds
2- Returstuds
3- By-pass skrue
4- Kobling til manometer
5- Trykregulering
6- Kobling til vakuummeter
7- Magnetventil
8- SekundÊrt trykudtag
Fig. 5
1
234567
8
D5026

2613 5DK
3.4 ELEKTRISKE TILSLUTNINGER
ADVARSEL
KONTROLKASSE
For at afmontere kontrolkassen fra brænderen løsnes skruen (Afig. 9)
efter fjernelse af samtlige komponenter, det 7-polede stik og jordlede-
ren.
Ved montering af kontrolkassen spændes skruen (A) ved et
moment på maksimum 1 - 1,2 Nm.
OMBYT IKKE NUL OG FASE
D4034
ESEGUITO IN FABBRICA
7-polet stik
7 polet stikkontakt
Sort
Hvid
Kondensator
Afbryder
T6A
Motor
BlÂ
Olieventil
Timetæller
(230V - 0,
1A max.)
Eksternt signal for blokering
(230V - 0;5A max.)
Tændelektroder
Brun
Jord; brænder
FORBUNDET FRA FABRIK
553SE/H
KONTROLKASSE
Fotomodstand
PE L N
~ 50Hz 230V
BlÂ
Brun BlÂ
KONTROL
Kontrollér, at brænderen stop-
per når termostaten afbrydes
og brænderen fejludkobler ved
at mørklægge fotomodstanden.
BEMÆRK:
– Ledernes tværsnit: min. 1 mm2 (medmindre an-
det er fastsat i lokal lovgivning og standarder).
– De elektriske tilslutninger skal udføres af en
autoriseret installatør og være i henhold til
gældende regler i Danmark.
S7217
Fig. 9
A
sikkerhedster-
mostaten
grænsetermo-
staten

2613 6DK
4. FUNKTION
4.1 FORBRÆNDINGSJUSTERING
I henhold til direktiv 92/42/EØF om effektivitet skal monteringen af brænderen på kedlen, justeringen og af-
prøvningen ske i overensstemmelse med angivelserne i kedlens instruktionsvejledning. Disse justeringer
inkluderer måling af CO og CO2koncentration samt måling af røggastemperatur og kedlens gennemsnitli-
ge vandtemperatur.
Afhængigt af kapaciteten, som kræves fra kedlen, benyttes tabellen nedenfor til valg af dyse og pumpetryk
samt til indstilling af luftspjældet.
Værdierne i tabellen er målt på en CEN kedel (ifølge EN 267).
Reference 12,5% CO2ved 0 meter over havet med almindelig fyringsolie ved rumtemperatur på 20° C.
4.2 ANBEFALTE DYSER: Delavan type W - B ; Danfoss type S - B
Monarch type R ; Steinen type S - Q.
Med hensyn til 1,75 - 2,00 - 2,25 GPH dyser anbefales det at anvende he-
le kegler.
VEDLIGEHOLDELSESPOSITION
DET ER NEMT AT OPNÅ ADGANG TIL DYSEN,
BLANDESKIVEN OG ELEKTRODERNE PÅ FØL-
GENDE TO MÅDER:
Fig. 10
Fjern brænderen fra kedlen ved forudgående
at løsne låsemøtrikken på flangen.
Hægt brænderen fast på flangen (1) ved at
løsne låseskruerne (3) og herefter fjerne blæ-
serøret (2).
Træk ledningerne (4) bort fra elektroderne. Løsn
herefter skruen (3, fig. 12, side 7) og fjern blan-
deskiveholderen (5) fra dysestokken.
Fastspænd dysen (6) korrekt ved at spæn-
de den som vist i figuren.
Dyse Pumpetryk Brænderkapacitet Indstilling
af hoved Indstilling af luftspjæld
GPH Vinkel bar kg/h ± 4% Set-punkt Set-punkt
1,00 60° 12 4,0 0 0,9
1,10 60° 12 4,4 1 3,1
1,25 60° 12 5,0 2 3,4
1,50 60° 12 6,0 3 3,8
1,75 60° 12 7,0 4 4,5
2,00 60° 12 8,0 5 4,9
2,25 60° 14 9,8 6 6,0
AFig. 10
2
5
4
3
6
1
S7480
A

2613 7DK
Fig. 11
Løsn skruerne (2), løsn møtrikken (3), træk
ledningerne (4) bort fra kontrolkassen, fjern
fotomodstanden (6) og fjern herefter dyse-
stokken (1).
Træk ledningerne (4) bort fra elektroderne.
Løsn herefter skruen (3, fig. 12) og fjern blande-
skiveholderen (10) fra dysestokken (1).
Fastspænd dysen (11) korrekt ved at
spænde den som vist i figuren.
BEMÆRK
Fastspænd omløberen (3) som vist i figuren til
højre.
4.3 INDSTILLING AF ELEKTRODER (se fig. 12)
4.4 PUMPETRYK
Pumpens tryk indstilles på fabrikken til 12 bar.
Pumpetrykket justeres ved at dreje på skruen (4 fig. 5 side 4).
S7210
BFig. 11
B
3
MÅ IKKE FASTSPÆNDES
FULDSTÆNDIGT
D5684
ADVARSEL
Montér blandeskiveholderen (1) på
dysestokken (2), og spænd med
skruen (3).
Eventuelle justeringer sker ved at
løsne skruen (4) og flytte elektro-
derne (5).
ADVARSEL
Benyt fremgangsmåden i kapitel “4.2
ANBEFALTE DYSER” (side 6) for at
opnå adgang til elektroderne.
Fig. 12
4 – 5 mm
4,5 – 0,5 mm
0
1
DE ANGIVNE MÅL SKAL
23
5
4
D5537
OVERHOLDES

2613 8DK
4.5 INDSTILLING AF HOVED (se fig. 11, side 7)
Indstillingen afhænger af brænderens kapacitet og finder sted ved at dreje stilleskruen (5), indtil hakket på
stillekonsollen (9) flugter med dysestokkens udvendige plan (1).
På tegningen er hovedet indstillet til en kapacitet på 1,50 GPH ved 12 bar.
Hakket 3på stillekonsollen (9) flugter med dysestokkens udvendige plan (1) som vist i tabellen.
4.6INDSTILLING AF LUFTSPJÆLD (se fig. 11, side 7)
Løsn møtrikken (8) og drej skruen (7) for at ændre indstillingen.
Når brænderen afbrydes, lukkes luftspjældet automatisk, indtil undertrykket i røgaftrækket svarer til
0,5 mbar.
4.7 STARTPROGRAM
Signaleres ved hjælp af fejllampen på kontrolkassen (3 fig. 1 side 1).
5. VEDLIGEHOLDELSE
Brænderen skal vedligeholdes regelmæssigt. Vedligeholdelsen skal udføres af kvalificeret personale som fore-
skrevet i lokal lovgivning og standarder.
Eftersynet er vigtigt for at sikre en stabil drift af brænderen og kontrol af den indfyrede effekt samt måling af
røggasserne.
Inden rengøring eller kontrol skal brænderens strømforsyning afbrydes ved hjælp af hovedafbryderen.
ET NORMALT EFTERSYN OMFATTER:
Kontrol af suge- og returslanger for tilstopninger eller sprækker.
Rengøring af filter på forsyningslinie for brændstof og pumpefilter.
Rengøring af fotomodstand (7 fig. 1 side 1).
Kontrol af korrekt brændstofforbrug.
Udskiftning af dyse, (se fig. 10, side 6) og kontrol af korrekt anbringelse af elektroderne (fig. 12, side 7).
Rengøring af blandeskive, elektroder, tændkabler og luftveje.
Lad brænderen være aktiveret i ca. 10 minutter. Indstil komponenterne, der er beskrevet i denne vejledning,
korrekt. Undersøg herefter forbrændingen ved at kontrollere følgende:
Røggastemperaturen; Røggassens CO2værdi (%); Røggassens CO værdi (ppm);
Røggassens sodtal i.h.t. til Bacharach skala.
Blokering som følge af flammesvigt
C
Normal
D5029
~12s
Termostat
Motor
Tændtransformator
Olieventil
Flamme
Fejllampe ~12s 5s
C
