Ritmix RPI-6100 Pure Sine Wave User manual

RITMIX RPI-6100 Pure Sine Wave
с чистой синусоидой
Автомобильный преобразователь напряжения
Руководство пользователя

Благодарим Вас за приобретение автомобильного
преобразователя напряжения Ritmix RPI-6100 Pure Sine Wave с
чистой синусоидой.
Пожалуйста, внимательно прочитайте инструкцию перед первым
использованием устройства.
Автомобильный преобразователь напряжения служит для
преобразования постоянного тока (DC) в переменный ток (АС).
Схема устройства
Передняя панель:
1. Индикатор питания (Power): при подаче тока на
преобразователь, индикатор загорится.
2. Цифровой дисплей: автоматическое отображение на дисплее
входного напряжения или нагрузки
•     «888»     .•    «-- » -  ;    «-U- » -  .• +/- 0.2      ,  сравнению с реальными значениями.
• +/- 10 %  ,      50%  , +/- 5 %         нагрузке.
•        (KW), при отсутствии нагрузки на дисплей выводится значение 0 W.

3.   (Fault):   - ,   .4. USB ：5В，500 мA.
5. / :     преобразователя.

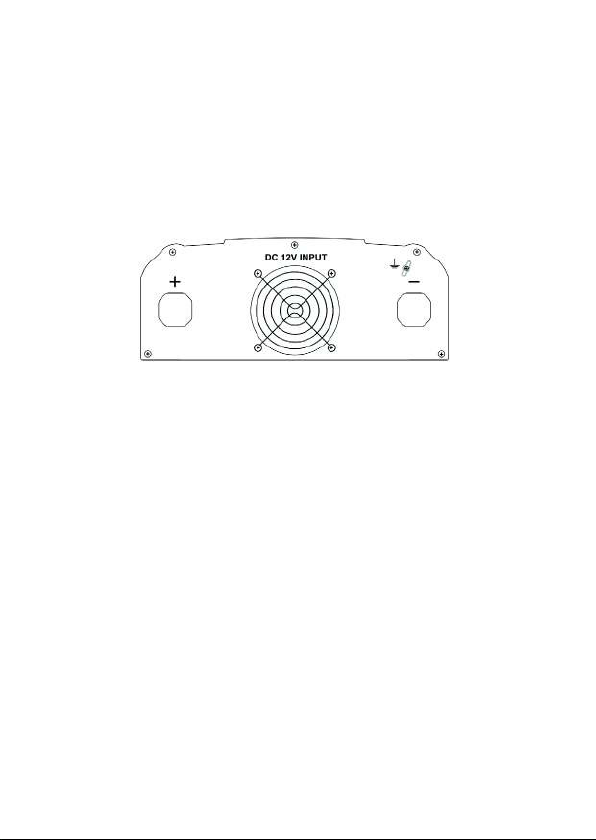

6.   230 +/- 10%, 50  +/- 3 .Задняя панель:
•     :       30%  номинальной нагрузки либо когда внутренняя температура
достигает 60ºС
• “+” /:   ,  положительный полюс на преобразователе и положительный
полюс на аккумуляторе автомобиля
• “—” /:   ,  отрицательный полюс преобразователя и аккумулятора
;•  :    подсоединения желтого кабеля.
Примечание: устройства на иллюстрациях в настоящем
Руководстве могут отличаться по форме и цвету от
поставляемых устройств.

Применение
Электроинструменты:  , ,  ,  ,  ;  , ,  .Офисное оборудование: компьютеры, принтеры, дисплеи,
копировальная техника, сканнеры, факсимильное оборудование
и оргтехника.
Бытовая техника: пылесос, вентилятор, люминесцентные
,  ,  .Кухонное оборудование: микроволновые печи, холодильники,
 ,  , ,    ; .Коммерческое оборудование: металлические галогеновые
лампы, натриевые лампы высокого напряжения, водные
мотоциклы, легковые автомобили, солнечные и ветровые
генераторы.
Электрическое оборудование: ТВ, радио, игровые приставки,
,  ;  оборудование, сервисное оборудование, спутниковое
оборудование.
USB выход
• USB              ;•    USB , ,  проверьте силу тока подключаемого устройства, если сила тока,
     USB , ,   USB ,        USB .

•       устройства поставляемые в комплекте с оборудованием,
,   USB     устройства.
       если:
•     30%    ;•      60º.Использование удлинителей
•  Ritmix     кабелей между преобразователем и автомобильным
,             . •    –      удлинительный кабель, то используйте кабель высокого
,     .Инструкция при подключении инвертора от
автомобильного аккумулятора
Подключите преобразователь напряжения к аккумулятору
.        положительному полюсу на преобразователе, клемму черного
провода к отрицательному полюсу на преобразователе, затем
возьмите зажим красного провода и подсоедините к
положительному полюсу на аккумуляторе, зажим черного
провода подсоедините к отрицательному полюсу на
аккумуляторе.

ВНИМАНИЕ! СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ,
НЕСОБЛЮДЕНИЕ ПОЛЯРНОСТИ ПРИВЕДЕТ К
ПОЛОМКЕ ИЗДЕЛИЯ.
•    ,    .•      ,   приведет к потере тока, нагреванию проводов, поломке изделия
или возникновению пожара.
•   ,      ,    ,  немедленно выключите преобразователь и проверьте
соединения, необходимо устранить причину сигнала.
        ,    ,          преобразователю напряжения.
•    ,  , пожалуйста, выключите его и отсоедините провода.
Инструкция при подключении инвертора
через сигаретный прикуриватель
1. Подключите преобразователь напряжения к прикуривателю.
Убедитесь, что вилка плотно прилегает к гнезду прикуривателя.
2. Убедитесь, что индикатор на преобразователе напряжения
загорелся.
3.      напряжения.
4. Если вы не используете, преобразователь напряжения,
пожалуйста, отсоедините его.
5. Перед использованием, пожалуйста, убедитесь, что входное
напряжение устройства совпадает с выходным напряжением
тного прикуривателя и убедитесь, что, номинальная мощность
     преобразователя напряжения.

Предупреждение
1. Перед использованием, пожалуйста, убедитесь, что входное
напряжение преобразователя совпадает с выходным
напряжением аккумулятора, а также, что номинальная мощность
      пределах мощности преобразователя напряжения.
2.   ,   напряжение 12 В. можно подключать аккумуляторы с выходным
напряжением 12 В, аккумуляторы, имеющие выходное
напряжение 24 В, должны подключаться к преобразователям
напряжения имеющим входное напряжение 24 В.
3. При длительной работе корпус преобразователя нагревается,
   ,   .4.  ,   , 10   пространства для вентиляции, не блокируйте отверстия
вентилятора.
5. Пожалуйста, не используйте устройство в местах, где
возможно попадание дождя, влаги, солнечных лучей, не
используйте рядом с обогревательными устройствами, в
 .   ,     несчастному случаю.
6. Пожалуйста, не разбирайте и не модифицируйте устройство.
7.  ,     , пожалуйста, не трогайте вилку данного устройства или
    .8. ,        ,       получения ран.
9. При возникновении какой-либо нестандартной ситуации,
пожалуйста, прекратите использование данного устройства,
чтобы избежать несчастного случая.

10.      , пожалуйста, убедитесь, что мощность нагрузки менее чем 200 Вт,
      сгореть, вследствие перегрева.
11.   ,   ,           разрядки аккумулятора автомобиля.
12. Для продления срока службы данного устройства
     ,     85%  номинальной выходной мощности преобразователя.
13.      ,       ,   изделия.
14. Поверхность аккумулятора может быть загрязнена, в том
числе и кислотой, если при подсоединении преобразователя к
аккумулятору автомобиля, вы дотронулись руками до
аккумулятора, то немедленно промойте руки водой. Если
кислота попала в глаза, обратитесь ко врачу.
15. Во время извлечения вилки из розетки преобразователя, не
   ,       .16. ,       ,  приведет к поломке изделия.
 Ritmix       характеристики без предварительного уведомления.

Индикация работы устройства
ащита
Описание статуса
Состояние устройства
LED индикатор вуковой
сигнал
Выход
переменного
тока
изкое
питающее
напряжение
еленый индикатор
горит, красный
индикатор не горит.
да да огда напряжение
возвращается в пределы,
допустимые для нормальной
работы устройства, сигнал
прекратится автоматически.
Отключение при
низком
питающем
напряжении еленый индикатор
горит, красный
индикатор горит.
нет нет огда напряжение
возвращается в пределы,
допустимые для нормальной
работы устройства,
красный индикатор оибки
погаснет, зеленый индикатор
питания загорится,
преобразователь
автоматически возобновит
работу
Отключение при
высоком
питающем
напряжении
еленый индикатор
горит, красный
индикатор горит.
нет нет огда напряжение
возвращается в пределы,
допустимые для нормальной
работы устройства,
красный индикатор оибки
погаснет, зеленый индикатор
питания загорится,
преобразователь
автоматически возобновит
работу
Отключение при
перегрузке еленый индикатор
горит, красный
индикатор горит.
нет нет
Уменьите нагрузку до
допустимых пределов,
преобразователь возобновит
работу, красный индикатор
погаснет, будет гореть зеленый
индикатор.
Отключение при
перегреве
еленый индикатор
горит, красный
индикатор горит.
да нет огда температура опустится
до значений, находящихся в
пределах, допустимых для
нормальной работы
устройства,
красный индикатор оибки
погаснет, зеленый индикатор
питания загорится,
преобразователь
автоматически возобновит
работу
Отключение при
коротком
замыкании
еленый индикатор
горит, красный
индикатор не горит
нет нет
Преобразователь возобновит
работу, после короткого
замыкания.

User manualAuto power inverter Ritmix RPI-6100 Pure Sine
Wave.
Thank you for choosing the Ritmix RPI-6100 Pure Sine Wave.Please carefully read the user manual before start using the device.Pure sine wave power inverter is a kind of products which change the DC electricity to AC electricity. Scheme of the device
Front panel
1. Power LED/Green: when the inverter connect with electricity the light will on2. Digital display: automatic change the display with input voltage and loading.• Display “888” when connected with electricity.• “-P-”- (O/P Power), “-U-”: (I/P Voltage).• +/- 0.2 V display error compared with actual voltage.• +/- 10% power display error when half load, +/- 5 % power display error when full load.• Power display by “KW”, no load display “0W”3. Fault LED/Red: if problem happens the red light will on.4. USB output：output DC 5V，500mA.
5. Power switch: start and stop the inverter.6. AC output：european socket, output AC 230V +/- 10%, 50Hz +/- 3 Hz

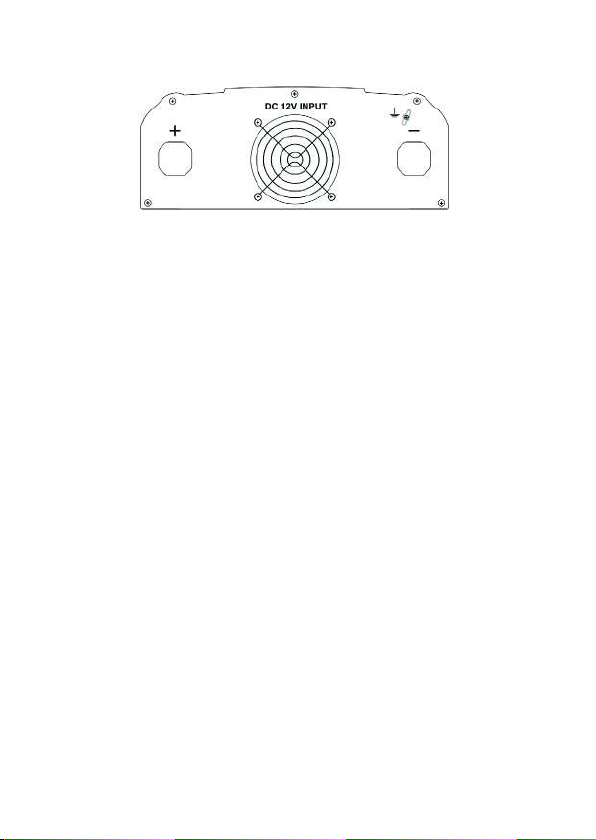

Back panel
• Heat dissipation fan: intelligent control, only start work when the load reach 30% of the related load or the internal temperature reach 60degree.• “+” terminal /red connect this terminal with positive polar of the battery or other power supply use the red cable• “—” terminal/black: connect this terminal with the negative polar of the battery or other power supply use the black cable;• Earthing device: connect the ground use the yellow cable.Note: the above picture just for reference may have a little dierence
from the real products.
Application
Electric power tool series：electric saw, drilling machine, lapping machine, sandblast machine, stamping machine, grass eliminator, air compressor；Oce equipment: computer, printer, displayer, duplicator, scan, facsimile apparatus；Household appliances: dust collector, fan, fluorescent lamp, filament lamp, sewing machine;Kitchen series: microwave oven, refrigerator, freezer, coffee machine, blender, ice machine; hot oven;Commercial installation series: metal halogen light, high voltage, sodium lamp, watercraft, cars, solar energy and wind power generation;

Electric Field series: TV, radio, game player, VCR, power amplifier; monitoring equipment, servicer, satellite communication equip-
ments.USB instruction
• USB is only for charging, do not have date exchange function;• Before charging please check carefully if the charging current of the appliance is under the inverters current, if it is exceed the charging current of the inverter please do not use, or it may destroy the USB port.
• Some appliance must charging use certain charger, please use the certain charger to charging.To save energy, the fan will not work unless the under two situations:• the fan will work when the load is exceed 30% of the related power of the inverter;• when the inside temperature of the inverter exceed 60 degree the fan will work. About use extended cable: • company Ritmix do not recommend use extended cable between the inverter and the battery, because it will cause lost of DC electric-
ity and affect the effect of the inverter. • if really need use extended we suggest you use high quality cable to reduce the loss of electricity. Operation instuction
1. Connect this device with the car battery, connect the round terminal of red wire clip to the positive pole of battery, the round terminal clip of black wire connect to the negative pole. Warning: forbid to reverse connect polarity, it will damage the inverter.
2. Screw in terminal post, but not too tightly

3. Connect the black clip to the negative pole of battery; connect the red clip to the positive pole. If it is too loosen, will result no current, wire heat, and damage the power inverter or cause the fire.4. Turn on the power inverter; connect this device with the applicant to be used.5. If you don’t use the power inverter, please disconnect the wires. Operation instuction for connection through the
sigarette plug output:
1. Connect this device with the cigarette plug output; please check whether the plug fit the cigarette output. 2. Turn on the power inverter; please make sure the device indicator is on.3. Connect this device with the applicant to be used.4. If you don’t use the power inverter, please disconnect it. 5. Before use, please confirm the input voltage of inverter is matched to the output of car cigar plug, and confirm the rated power of applicant within the range of power inverter. Warning
1. Before use, please confirm the input voltage of inverter is matched to with the output of the battery or car battery, and confirm the rated power of applicant within the range of power inverter. 2. DC 12V input voltage device only charge 12V battery, DC 24V input voltage device charge only 24V battery.3. The temperature of the shell will be high after longtime working, so do not touch it in case scalded;4. Ventilation: keep 10cm ambient space at least for ventilation, and don’t block the air-vent.5. Please do not use this device to the place with rain, sun light, heating devices, wet and dusty. Otherwise, it will lead to accident.6. Please do not dismantle and modify the device.7. To avoid the electric shock, please do not handle plug of this device or electric device using wet hand.

8. Please do not leave device in the reach of children avoid wound and electric shock.9. If some abnormal situation happens, please STOP using this device immediately to avoid any accident.10. When you get the power from car cigar plug, please confirm the load power is less than 200 W, otherwise, the car external wire will burn out because the over - heat.11. Do not use this device when engine is off, otherwise, it may damage the car battery.12. For long-term good performance, the recommended appliance’s power should be lower than 85% of rated output power of this device.13. Please do not put metal on the inverter it can cause the electric shock, short circuit than destroy the inverter and the battery.14. While connecting with the battery. If the battery acidic material touch the skin please wash with water at once, if the acidic material go into the eye please go to the hospital.15. When insert plug of the appliance into the AC socket of the inverter please keep your hand away from the metal pin, to avoid the electric shock.16. Please do not put the AC electric appliance into the AC outlet of the inverter as this will destroy the inverter and may cause electric shock.Company Ritmix has the right to change the specification without any notication.
Features:
• Apply in car, marine• Digital display• Pure sine wave• Over-load protection• Efficiency up to 90,5 % • Low voltage protection • Cabinet fuse and restart safely• Strong adaptable and stable load • Over-current and short circuit by fuse protection • Smart size, light and compatible, no noisy and no pollution, no maintenance

Protection and state instruction
Function
State description
Restart work method
LED light Alarm AC output
Input low
voltage
alarm
Green on
RedoffYes Yes
When the voltage of the
battery return to the related
range, alarm stop
automatically.
Input low
voltage shut
down
Green on
Redon No No
When the voltage of the
battery return to the related
range, the inverter willrestart
work, green light on, redlight
off.
Input over
voltage shut
down
Green on
Redon No No
When the voltage of the
battery return to related
range, the inverter willrestart
work, green light on, redlight
off.
Over load
shut down Green on Redon No No
Reduce the loadto related
range, the inverter willrestart
work, green light on, redlight
off.
Over
temperature
shut down Green on
Redon YesNo
When the inside temperature
return to relatedrange,
inverter willrestart to work,
green light on, redlight off.
Output
short circuit Green on RedoffNo No
When short circuit stopped,
inverter restart to work
automatically.

Technical characteristics
Characteristicsof
inverter
Характеристики
преобразователя
напряжения
Input voltage: DC 12 VВходное напряжение: 12 В
Output voltage: AC 230 V± 10%Выходное напряжение: 230 В ± 10%
Connection: directly to the battery
Подключение: напрямую к
аккумулятору
Connectingdevices:
Electro appliances
with the output
voltage 220 Vand
euro plug;electronic
deviceswith the
output voltage 5 V
(500 mA), connecting
through USB
Подключаемые
устройства: лектроприборы с
входным напряжением
220 В и евро вилкой;
лектронные приборы с
входным напряжением 5 В
(500 мА), подключаемые
через USB
USBoutput: DC 5 V(500mA) Порт USB: 5 В (500 мА)
Continuouspower: 600 W Постоянная выходная
мощность: 600 Вт
Peak power: 1200 W Импульсная выходная
мощность: 1200 Вт
Output frequency: 50 +/- 3 HzЧастота выходного
напряжения: 50 ц +/- 3 ц
Output waveform: Pure sine wave Выходной сигнал: Чистая синусоида
Max Output efficiency: 90,5 %Максимальная выходная
ффективность: 90,5 %
Input under voltage
shutdown: DC 9.2 -9,8V
Порог отключения при
низком
входном напряжении:
9,2 В- 9,8В
Input over voltage
shutdown: DC 15-16 V
Порог отключения при
высоком
входном напряжении:
15 В-16 В
Operation temperature:
0° C-- 35° C
абочая температура:
0° C-- 35° C
Protection: short circuit,
overheating,
overloadingandlow
voltage protection ащита:
от короткого замыкания,
перегрева, перегрузки,
низкого питающего
напряжения
Monitor: digitalДисплей: цифровой
Delivery includes:
wire for connection
to the car battery
В комплекте:
провод с зажимами для
подключения к клеммам
аккумулятора
