ROBLIN Premium 610 Operation manual

Instructions for use and installation
Cooker Hood
Istruzioni per l’uso e l’installazione
Cappa
Mode d’emploi et installation
Hotte de Cuisine
Premium 610 - 910
FR
GB
IT
NL

2
2
Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS...................................................................................................................11
CHARACTERISTICS...........................................................................................................................................................12
INSTALLATION....................................................................................................................................................................14
USE......................................................................................................................................................................................16
MAINTENANCE...................................................................................................................................................................17
GB
IT
FR
Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI............................................................................................................................................... 3
CARATTERISTICHE............................................................................................................................................................... 4
INSTALLAZIONE.................................................................................................................................................................... 6
USO......................................................................................................................................................................................... 8
MANUTENZIONE ................................................................................................................................................................... 9
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS..........................................................................................................................................19
CARACTERISTIQUES.........................................................................................................................................................20
INSTALLATION....................................................................................................................................................................22
UTILISATION.......................................................................................................................................................................24
ENTRETIEN.........................................................................................................................................................................25

IT 3

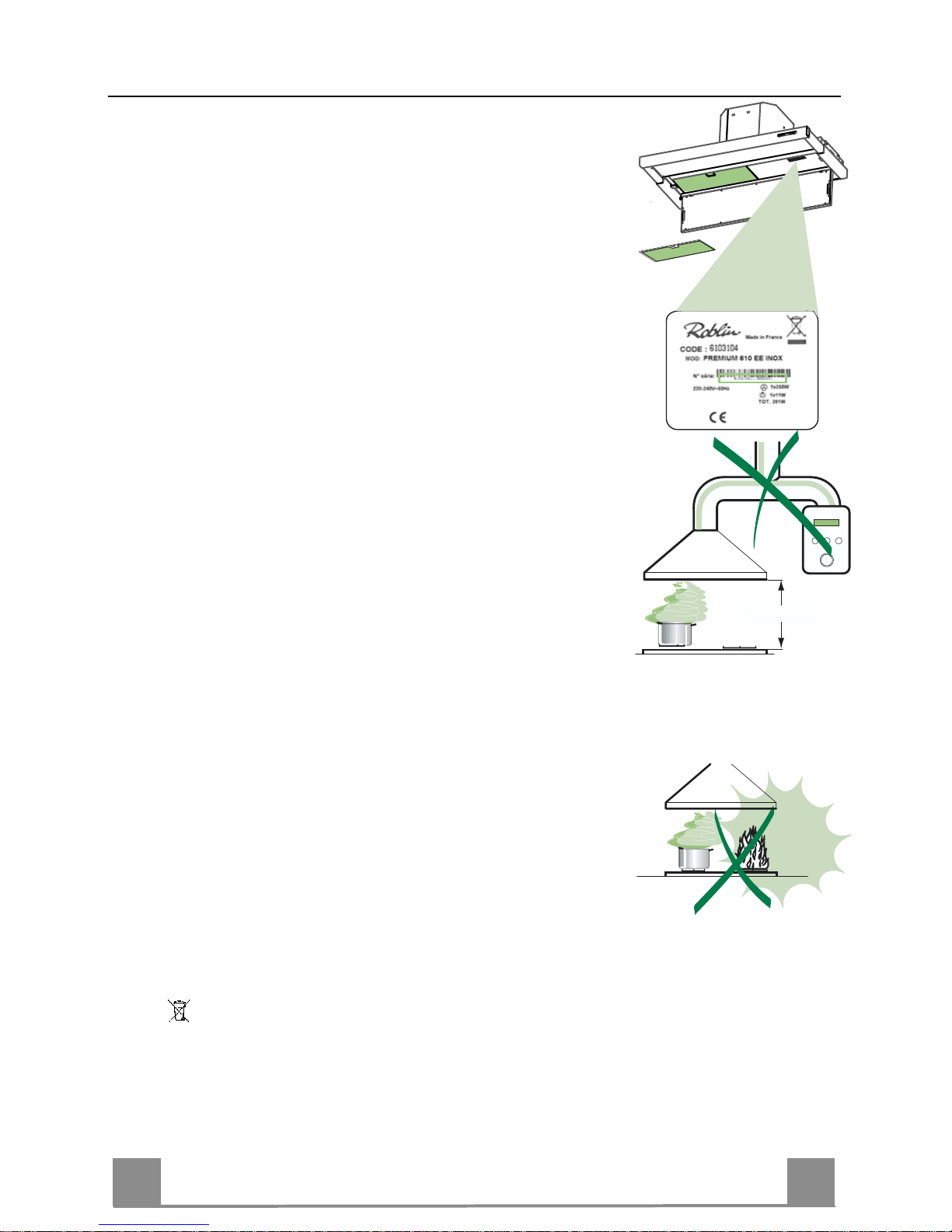

CONSIGLI E SUGGERIMENTI
INSTALLAZIONE
•Il produttore declina qualsiasi responsabilità per danni dovuti ad installa-
zione non corretta o non conforme alle regole dell’arte.
•La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve
essere di 650 mm.
•Veriÿcare che la tensione di rete corrisponda a quella riportata nella tar-
ghetta posta all’interno della Cappa.
•Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico
garantisca un corretto scarico a terra.
•Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro
pari o superiore a 150 mm. Il percorso della tubazione deve essere il più
breve possibile.
•Non collegare la Cappa a condotti di scarico dei fumi prodotti da combu-
stione (caldaie, caminetti, ecc.).
•Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparec-
chi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di
gas), si deve provvedere ad una aerazione su°ci ente dell’ambiente. Se la
cucina ne fosse sprovvista, praticare un’apertura che comunichi con
l’esterno, per garantire il richiamo d’aria pulita.
USO
•La Cappa è stata progettata esclusivamente per uso domestico, per ab-
battere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare ÿamme libere a forte intensità sotto la Cappa in funzione.
•Regolare sempre le ÿamme in modo da evitare una evidente fuoriuscita
laterale delle stesse rispe tto al fondo delle pentole.
•Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe inÿam-
marsi.
• Non preparare alimenti ˛am bè sotto la cappa da cucina; pericolo d'incen-
dio.
•La Cappa non deve essere utilizzata da bambini o persone non abilitate
all’uso corretto.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la
Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.
•E˝ettua re una scrupolosa e tempestiva manutenzione dei Filtri secondo
gli intervalli consigliati.
•Per la pulizia delle superÿci della Cappa è su° ciente utilizzare un panno
umido e detersivo liquido neutro.
650 mm min.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in
modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la
salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più
dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di
smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

IT
8
4
CARATTERISTICHE
Ingombro
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Luce,
Gruppo,Ventilatore, Filtri
82 quadrato ssazione
91 Flangiaø150
20 3 Prolochiusura
Rif. Q.tà Componenti di Installazione
12a 8 Viti4 x16
12b 4 Viti M5 x 16
12c 3 Viti3,5x 9,5
Q.tà Documentazione
1 LibrettoIstruzioni
12c
12b 12a
899
298
288
50.5
45
258
263
270
852
0-170 30
Ø150
108

IT
5
258
263
270 30
599
45
50.5
288
552
298
Ø150
108
0-170
610




INSTALLAZIONE
Foratura Piano di supporto e Montaggio Cappa
20 40
10 30 50
Il montaggio ed il collegamento devono essere realiati da un istallatore qualicato*
(*) Il non rispetto di questa condizione provocherà l’annullamento della garanzia del cos-
truttore e di qualsiasi ricorso i caso di incidente.
Attenzione : Usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare
una sigillatura se necessario. La sociétà declina ogni responsabilità in caso di aggancia-
tura difettosa dovuta alla perforazione ed al ssaggio.
• La cappa puo’ essere installata direttamente
sul lato inferiore dei mobili da parete (ad una
distanza minima di 650 mm. dal piano di cottura)
• Praticare un’apertura per l’incastro nella
facciata inferiore del mobile da parete come indicato.



• n pannello di aggiustamento da 50, 40 o 20 mm.
(fornito) potrà essere ssato dietro la cappa LI.
Il pannello di aggiustamento è pretagliato  se
necessario, si puo’ ottenere facilmente una misura di
10 e 0 mm.
• vitare le tre viti situate vicino alle lampade. ogliere
il gruppo luci per accedere ai ssaggi del pannello di
aggiustamento.
(Come la posizione del taglio)
1
2
3
860min / 560min
250min

7
• Forare la parte superiore del mobile.



• Fissare i due supporti con le viti fornite.
• Posiionare la valvola di non-ritorno (Rif. 9) sull’uscita
dell’apparecchio. Fissare il tutto tramite collari o nastro
adesivo adeguati.
COLLEGAMENTO
RI CI R 
• Per un collegamento in versione evacuaione esterna,
collegare la cappa alle tubaioni di scarico tramite un
tubo rigido o essibile di  150 mm.
• Fissare il tubo tramite collari appropriati. Il materiale
necesario non è fornito.
• ogliere gli eventuali ltri al carbone attivo.
RI FILR 
• L’aria ltrata viene evacuata nel locale attraverso
un’apertura situata nella parte superiore del mobile
o della cappa.
• Praticare un’apertura di  155 mm. sul lato
superiore del mobile.
• Collegare la angia al foro di uscita del mobile
tramite un tubo rigido o essibile di  150 mm.
• Fissare il tubo tramite collari appropriati. Il
materiale necssario non è fornito.
• Fissare i ltri al carbone attivo sui ltri metallici
con i 2 x 4 fermagli.
• Collegare la cappa interponendo un interruttore bipolare con apertura dei contatti di almeno 
mm.
• Inserire l’apprecchio nell’apertura del mobile e ssarlo ai supporti con le viti fornite.
(Come la posizione del taglio)
12b 12a
150
32
130
102 - X
X = Epaisseur porte
15 min. - 30 Max.
Ø155

IT 8
USO
        
Quadro Comandi
TASTO FUNZIONI
T1 ON/OFF Motore Attiva e a rresta il m otore d’a spirazione. S ul dis play v iene
visualizzato lo step di velocità precedentemente impostata.
T2 V elocità - Decrementa la velocità del motore: V3 →V2 → V1
T3 Velocità + Incrementa la velocità del motore: V1→V2→ V3
T4 Velocità intensiva Attiva la velocità intensiva da qualsiasi velocità o da motore
spento.Per disinserirla basta premere di nuovo lo stesso tasto
o spegnere il motore. L’intensiva non è attivabile se è attiva
la funzione Delay. La velocità intensiva è t emporizzata a 1 0
minuti: sul display viene visualizzato H e il punto in basso a
destra lampeggia una volta al secondo. Al termine dei 10 mi-
nuti il sistema torna automaticamente alla velocità preceden-
temente impostata.
T5 Delay Attiva e disa ttiva la m odalità di a rresto tota le della c appa
(motore+luci) dopo 30 minuti: il display visualizza la velo-
cità del motore e il pu nto in basso a de stra lampeggia una
volta al secondo. Per disabilitare il Delay si può ripremere lo
stesso tasto oppure spegnere il motore
L Luci Accende e spegne le luci della cappa.

IT 9
MANUTENZIONE
Pulizia dei Confort Panel
PULIZIA FILTRI ANTIGRASSO METALLICI
• Necessitano di essere lavati almeno ogni 2 mesi circa di utiliz-
zo o più frequentemente, per un uso particolarmente intenso.
• Aprire il Confort Panel, agendo sulle apposite manopoline
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri e vitando di p iegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la Maniglia verso la
parte visibile esterna.
• Richiudere il TERIP.
• Aprire il c onfort panel agendo sulle apposite manopole, sgan-
ciarlo facendo una leggera pressione sulla parte posteriore.
• Il confort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido
neutro.
• Pulirlo anche in ternamente u tilizzando un panno umido e de-
tergente neutro; non utilizzare panni o spugne bagnate, né getti
d’acqua; non utilizzare sostanze abrasive.
• Richiudere e riagganciare il confort panel.

IT 10
Filtri antiodore (Versione Filtrante)
SOSTITUZIONE LAMPADE
•Togliere le 3 viti che fissano il Supporto illuminazione e sfi-
larlo dalla Cappa.
•Estrarre la Lampada dal Supporto.
•Sostituirla con una nuova di uguali caratteristiche, facendo at-
tenzione di inserire correttamente i due spinotti nella sede del
Supporto.
•Rimontare il Suppor to fissandola con le due Viti precedente-
mente tolte.
Une lampada diffettosa provoca la spegnimento della seconda. In questo caso si consiglia di
procedere alla sostituzione delle due lampade.
SOSTITUZIONE
•Non sono lavabili nè rigenerabili, vanno sostituiti ogni 4 mesi
circa di utiliz zo o più f requentemente, per un uso pa rticolar-
mente intenso.
•Aprire il Confort Panel, agendo sulle apposite manopoline
•Togliere i Filtri Antigrasso
•Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo
sugli appositi agganci.
•Rimontare i Filtri antigrasso.
•Richiudere il TERIP e riagganciare il confort panel.

Illuminazione
4
5
Fluo Compact
2 x 9 W (900)
1 x 11 W (600)
1
2
3

EN 11
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate ÿxed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust ° ue through a pipe of minimum
diameter 150 mm. The route of the ° ue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, ÿreplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a su˛ cient degree of aeration must be
guaranteed in the room in order to prevent the back° ow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked ° ames under the hood when it is in operation.
• Adjust the ° ame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into ° ames.
• Do not ° ambè under the range hood; risk of ÿre
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch o˝ or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the speciÿed time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.
The symbol on the product or on its packaging indicates that this product may not be treated as
household waste. Instead it shall be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which could other-
wise be caused by inappropriate waste handling of this product. For more detailed information about
recycling of this product, please contact your local city office, your household waste disposal service
or the shop where you purchased the product.

EN 12
CHARACTERISTICS
Dimensions
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light,
Blower, Filters
82 square xing brackets
91 Flange ø150mm
20 3 Closing element
Ref. Q.ty Installation Components
12a 8 Screws 4x 16
12b 4 Screws M5 x 16
12c 3 Screws 3,5x9,5
Q.ty Documentation
1 Instruction Manual
12c
Components
899
298
288
50.5
45
258
263
270
852
0-170 30
Ø150
108
12b 12a

13
EN
258
263
270 30
599
45
50.5
288
552
298
Ø150
108
0-170
610




INSTALLATION
Drilling the Support surface and Fitting the Hood
20 40
10 30 50
ny permanent electrical installation must comply ith the latest regulations concerning this type of instal-
lation and a qualied electrician must carry out the or. on-compliance could cause serious accidents
or inury and ould deem the manufacturers guarantee null and void.
ATTENTION: Do not forget to use adequate plugs to the support brackets. Enquire after the manu-
facturers. Do an embedding if necessary. The manufacturer accepts no responsibility in case of a
faulty hanging due to the drilling and the setting up of plugs.
• he ood can be tted onto
the loer surface of the all furniture.
(50 mm min. from the surface of the cooing
appliance to the underside of the cooer hood.)
•To carry out a cutting (embedding) on
the loer surface of the all furniture,
as indicated.
Caution: The position of the cutting and the
squares could be modied according to the
position of the frame thickness 30 mm.
•A plate of compensation of 50,40 or
20 mm (provided) can be xed at the bac
hood LI. If necessary, one
precut on the plates of compensation
of 40 and 20 mm allos to obtain 0 and 10 mm.
To unscre the  scres located beteen the lamps.
To remove lighting bracet in order to reach
xings of the plate of compensation.
1
2
3
860min / 560min
250min

1
•o drill the outlet onto the top of the all furniture.
• o x the 2 squares using the provided scres.
Caution: The position of the cutting and the
squares could be modied according to the
position of the frame thickness 30 mm.
• o place the anti-bacoats item 9 over
the round outlet. o secure the connections ith
appropriate clamping rings or adhesive tape.
• DUCTING
- In the extraction mode
o connect the round outlet of the hood via a
rigid or exible duct of ø 150 mm.
• o secure the connections ith appropriate
clamping rings or adhesive tape not provided.
• o remove the possible charcoal lte.
- In the recirculation mode
he ltered air is evacuated in itchen through an
outlet placed on the top of furniture or the hood.
• o drill a hole of ø 155 mm on the top of furniture.
• o connect the round outlet of the hood via a rigid
or exible duct of ø 150 mm to the outlet on the to
of the furniture.
• o secure the connections ith appropriate
clamping rings or adhesive tape not provided.
• o x the charcoal foam onto the metal lters
using 2  4 barettes.
• he hood can be connected to the mains supply via a double-pole sitch having mm minimum
contact gap on each pole.
• o insert the hood into the cutout and to x it using the scres provided on squares.
12b
• o x the 2 squares using the provided scres.
12a
150
32
130
102 - X
X = Epaisseur porte
15 min. - 30 Max.
Ø155

EN 16
USE
        
Control panel
TOUCH CONTROL FUNCTION
T1 ON/OFF Motor Switches the ho od m otor on a nd off. T he la test se lected
speed appears on the display.
T2 Speed - Decreases the suction speed: V3 → V2 → V1
T3 Speed + Increases the suction speed: V1 → V2 → V3
T4 Intensive speed Activates t he intensive speed from an y previously selected
speed. T he i ntensive sp eed can be activated even when t he
motor is OFF. By pressing the same touch control once again
or by sw itching of f the motor t his function c an be de acti-
vated. I ntensive s peed cannot b e a ctivated when the de lay
function is on. Intensive speed has been timed at 10 minutes:
H appears on the display and a spot down on the right side
flashes once a second. After 10 minutes the system activates
automatically the latest selected speed.
T5 Delay Activates and deactivates the delayed shutdown of the hood
(motor + l ighting) at 3 0 minutes: t he sel ected speed o f t he
hood a ppears on t he dis play and a s pot down o n the r ight
side flashes once a second. By pressing the same touch con-
trol once again or by switching off the motor delay function
can be deactivated.
L Lighting Turns light on and off.

EN 17
MAINTENANCE
Cleaning the Comfort Panel
• Open the comfort panel; turn the hooks and remove the panel
by slightly pressing the rear side.
• Do not wash the comfort panel in the dish washing machine.
• It is recommended to use a neutral detergent liquid and a damp
cloth when washing the outer surface of the comfort panel.
• Wash the inner part of the panel as well by using a neutral de-
tergent liqui d a nd a damp c loth; in a ny c ase do no t us e wet
sponges or other clothes nor water jet or corrosive detergents.
• Close the sliding panel again and put the comfort panel into its
seat.
Grease filters
CLEANING METAL GREASE FILTERS
• The filters must be c leaned e very 2 months of ope ration, or
more frequently for particularly heavy usage.
• Open the Comfort Panel by turning the knobs provided.
• Open the panel.
• Remove the filters, one at a ti me, after disconnecting the rela-
tive fastening elements.
• Wash the filters, taking care not to be nd them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is v isible
on the outside.
• Close the panel again and hook up the comfort panel.

EN 18
Odour lters (Recirculation version)
LIGHT REPLACEMENT
•Remove the 3 screws fixing the Lighting support, and pull it
out of from the Hood.
•Extract the lamp from the Support.
•Replace with another of the same t ype, making sure that the
two pins are properly inserted in the lamp holder socket holes.
•Replace the Support, fixing it in place with the two screws re-
moved as above.
A defective light is cutting off the second one’s. In this case, you have to change the two lights.
REPLACING ACTIVATED CHARCOAL FILTERS
• These filters are not w ashable and cannot be regenerated, and
must b e rep laced ap proximately every four months of o pera-
tion, or more frequently with heavy usage.
• Open the Comfort Panel.
• Remove the grease filters.
• Remove the s aturated a ctivated carbon filter by re leasing the
fixing hooks
• Replace the grease filters.
• Close the panel again and hook up the comfort panel.

Lighting
4
5
Fluo Compact
2 x 9 W (900)
1 x 11 W (600)
1
2
3

FR 19
CONSEILS ET SUGGESTIONS
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installa-
tion non correcte ou non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être
de 650 mm au moins.
• Vériÿer que la tension du secteur correspond à la valeur qui ÿgure sur la pla-
quette apposée à l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la
terre de l’installation électrique domestique ait été e° ectuée conformément aux
normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamè-
tre égal ou supérieur à 150 mm. Le parcours de la tuyauterie doit être le plus
court possible.
• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues
d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la
pièce ou est installée la hotte (par exemple: des appareils fonctionnant au
gaz), vous devez prévoir une aération su˛ sante du milieu. Si la cuisine en est
dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour ga-
rantir l’inÿltration de l’air pur.
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but
d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les ˝ ammes libres à forte intensité quand la hotte est en ser-
vice.
• Toujours régler les ˝ ammes de manière à éviter toute sortie latérale de ces
dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchau° ée pourrait
s’en˝ ammer.
• Ne pas préparer d’aliments ˝ ambés sous la hotte de cuisine : risque d’incendie
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant
pas assurer une utilisation correcte.
ENTRETIEN
• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la
ÿche ou en actionnant l’interrupteur général.
• E° ectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence
conseillée.
• Pour le nettoyage des surfaces de la hotte, il su˛ t d’utiliser un chi° on humide
et détersif liquide neutre.
650 mm min.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet
ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la
prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le
résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination
des déchets ménagers ou le magasin où vous avez acheté le produit.

FR 20
CARACTERISTIQUES
Encombrement
Composants
Réf. Q.té Composants de Produit
11 Corps Hotte équipé de :Commandes, Lumière,
Groupe, Ventilateur, Filtres
8
91 Flasqueø 150mm
20 3 Prolfermeture
Réf. Q.té Composants pour l ’installation
12a 8 Vis4 x16
12b 4 Vis M5 x 16
12c 3 Vis3,5 x9,5
Q.té Documentation
1 Manuel d’instructions
12c
899
298
288
50.5
45
258
263
270
852
0-170 30
Ø150
108
12b 12a
