ROBLIN DUNE XLS User manual

Dune XLS
Manuel d’Instructions
Instruction Manual
GB 12
FR 2

2FR
SOMMAIRE
Chère Madame, Cher Monsieur,
Si vous suivez attentivement les
recommandations contenues dans ce
mode d’emploi, votre hotte restera
toujours efficace, et fournira
constamment les mêmes performances.
CONSEILS ET SUGGESTIONS 21
CARACTERISTIQUES 22
INSTALLATION 23
UTILISATION 26
ENTRETIEN 27

3FR

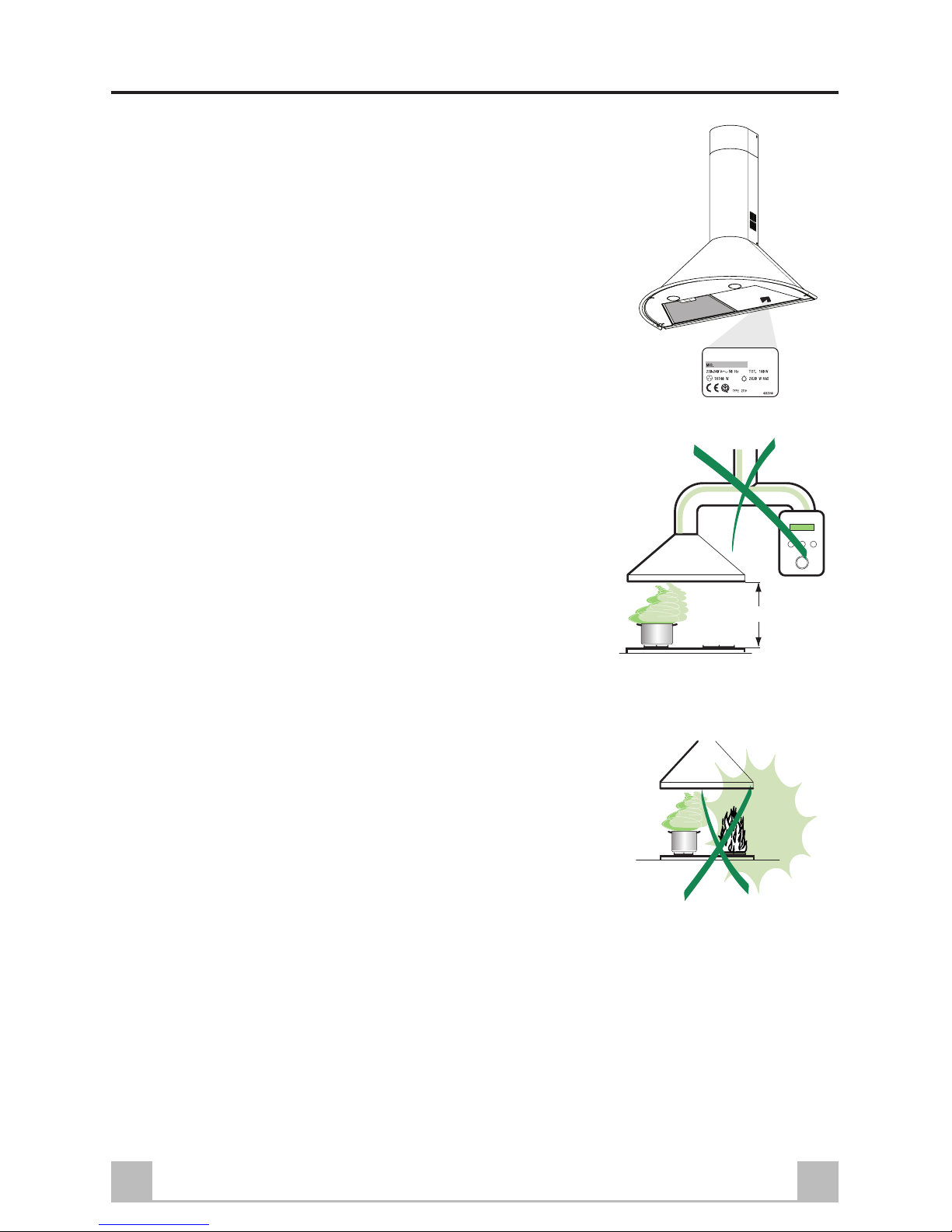

CONSEILS ET SUGGESTIONS
INSTALLATION
•Le fabricant décline toute responsabilitéen cas de dommage dûà
une installation non correcte ou non conforme aux règles de l’art.
•La distance minimale de sécuritéentre le plan de cuisson et la
hotte doit être de 650 mm au moins.
•Vérifier que la tension du secteur correspond àla valeur qui figu-
re sur la plaquette apposée àl’intérieur de la hotte.
•Pour lesAppareils appartenant àla Ière Classe, veiller àce que la
mise àla terre de l’installation électrique domestique ait été
effectuée conformément aux normes en vigueur.
•Connecter la hotte àla sortie d’air aspiréàl’aide d’une tuyauterie
d’un diamètre égal ou supérieur à120 mm. Le parcours de la
tuyauterie doit être le plus court possible.
•Eviterde connecterla hotteàdes conduitesd’évacuation defumées
issues d’une combustion tel que (Chaudière, cheminée, etc…).
•Si vous utilisez des appareils qui ne fonctionnent pas àl’électricité
dans la pièce ou est installée la hotte (par exemple: des appareils
fonctionnant au gaz), vous devez prévoir une aération suffisante
du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture
qui communique avec l’extérieur pour garantir l’infiltration de
l’air pur.
UTILISATION
•La hotte a étéconçue exclusivement pour l’usage domestique,
dans le but d’éliminer les odeurs de la cuisine.
•Ne jamais utiliser abusivement la hotte.
•Ne pas laisser les flammes libres àforte intensitéquand la hotte
est en service.
•Toujours réglerlesflammes de manièreàévitertoute sortielatérale
de ces dernières par rapport au fond des marmites.
•Contrôler les friteuses lors de l’utilisation car l’huile surchauffée
pourrait s’enflammer.
•La hotte ne doit pas être utilisée par des enfants ou des personnes
ne pouvant pas assurer une utilisation correcte.
ENTRETIEN
•Avant de procéder àtoute opération d’entretien, retirer la hotte en
retirant la fiche ou en actionnant l’interrupteur général.
•Effectuer un entretien scrupuleux et en temps dûdes Filtres, àla
cadence conseillée.
•Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un
chiffon humide et détersif liquide neutre.
650 mm min.

4FR

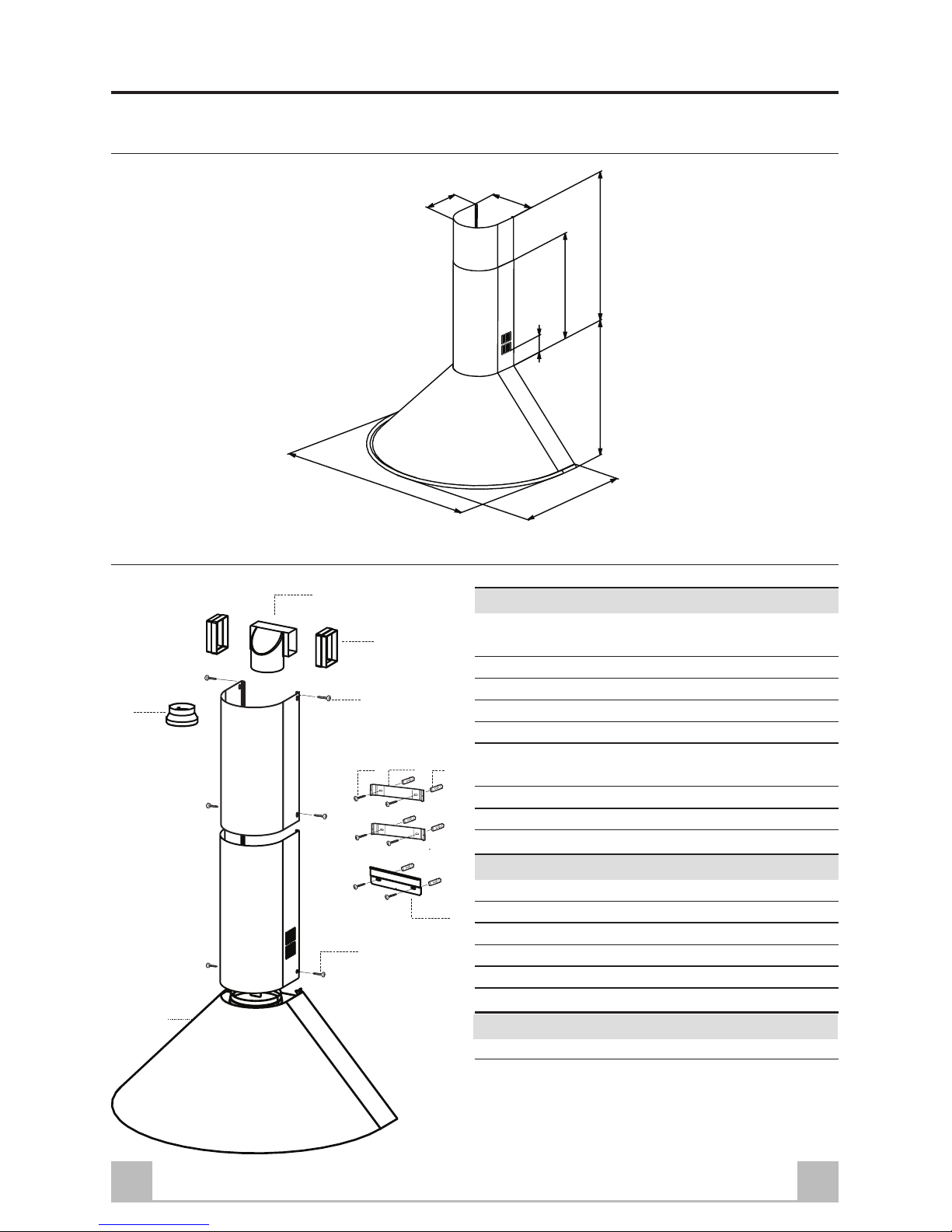

CARACTERISTIQUES
Encombrement
Composants
Réf. Q.té Composants de roduit
11 Corps Hotte équipé de:Com ndes,
Lumière,Groupe Ventil teur,Filtres
21 Cheminée Télescopique formée de :
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
91 Fl sque de Réduction ø 150-120 mm
14 1 R llonge Sortie Air Corps Hotte formée de
2 Semi-Coques
14.1 2 R llonge R ccord Sortie Air
15 1 R ccord Sortie Air
Réf. Q.té Composants pour l ’installation
7.1 Brides Fix tion Corps Hotte
7.2.1 2 Brides Fix tion Cheminée Supérieure
11 6 Chevilles
12a 6 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
Q.té Documentation
1 M nuel d’instructions
200
203
598-898
550
255
345 MIN.500-MAX.660
70
1
15
14.1
7.1
12c
12c
9
7.2.1
12a 11

5FR
INSTALLATION
erçage aroi et Fixation Brides
Tracer sur la paroi:
•une ligne verticale allant jusqu’au plafond ou àla limite supérieure, au centre de la zone prévue
pour le montage de la hotte;
•une ligne horizontale à650 mm min. au-dessus du plan de cuisson sans embases: àla cote H
(H=hauteur de la partie en vue de l’embase), en cas d’installation avec embase.
•Poser comme indiquéla bride 7.1 sur la paroi à287 mm au-dessus de la ligne Horizontale de
référence, en alignant son centre (découpes) sur la ligne verticale de repère.
•Marquer les centres des trous rainurés de la bride.
•Poser comme indiquéune bride 7.2.1 sur la paroi à1-2 mm du plafond ou de la limite supérieure,
en alignant son centre (découpes) sur la ligne verticale de repère.
•Marquer les centres des trous rainurés de la bride.
•Poser comme indiquéla bride 7.2.1 àX mm sous la première bride (X = hauteur cheminée
supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
•Marquer les centres des trous rainurés de la bride.
FIXATION EMBASE (SI FOURNIE)
L’embase doit être montée avant d’installer le corps de la hotte et si l’on souhaite la fixer au mur par
le haut ou par le base, il est nécessaire de la monter àla juste hauteur avant de monter les bases.
Comme il s’agit d’une opération complexe, elle doit être confiée àl’installateur de la cuisine ou à
un personnel compétant ayant pris connaissance de toutes les dimensions finales des meubles.
En se limitant àla fixation supérieure, procéder comme suit:
•Faire reposer l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la
paroi, en le centrant par rapport àla ligne verticale de repère.
H 287 X1÷2
650 min.
7.2.1
7.1

6FR
•Marquer les centres des deux trous de l’intercalaire supérieur.
•Percer de ø8 mm tous les points marqués.
•Insérer les chevilles 11 dans les trous.
•Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
•Si présent, fixer l’embase, en utilisant les vis 12a (4,2 x 44,4) fournies.
Montage Corps Hotte
•Avantd’accrocher le corpshotte, serrerles deux
vis Vr situées sur les points d’accrochage du
corps hotte.
•Accrocher le corps de la hotte sur la bride
spécialement prévue àcet effet.
•Agir sur les vis Vr pour niveler le corps hotte.
•Serrer définitivement la vis Vf de blocage.
Branchements
SORTIE AIR VERSION AS IRANTE
En cas d’installation en version aspirante, brancher la hotte àla tuyauterie de sortie via un tube ri-
gide ou flexible de ø150 ou 120 mm, au choix de l’installateur.
•En cas de branchement avec un tube de ø120
mm,insérerle flasquede réduction9surlasortie
du corps de la hotte.
•Fixer le tube par des colliers appropriés. Le
matériau nécessaire n’est pas fourni.
•Retirer les éventuels filtres anti-odeur au
charbon actif.
Vf
Vr
ø 120
ø 150
9

7FR
SORTIE AIR VERSION FILTRANTE
•Insérer sous pression le raccord 15 sur la
rallonge corps hotte 14.
•Insérer latéralement les rallonges raccord 14.1
sur le raccord 15.
•S’assurerque lasortie desrallonges raccord14.1
se trouve au niveau des bouches de la cheminée
aussi bien en horizontal qu’en vertical. Si tel
n’est pas le cas, ajuster la position en inversant
les rallonges raccord 14.1et remonter les pièces
comme décrit au préalable.
•S’assurer de la présence des filtres anti-odeur
au charbon actif.
BRANCHEMENT ELECTRIQUE
•Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d’au moins 3 mm.
Montage Cheminée
Cheminéesupérieure
•Elargir légèrement les deux bords latériaux, et
lesaccrocher derrièreslesbrides 7.2.1; refermer
jusqu’à la butée.
•Fixer latéralement aux brides àl’aide des 4 vis
12c (2,9 x 9,5) fournies.
Cheminéeinférieure
•Elargir légèrement les deux bords latériaux de
la Cheminée et les accrocher entre la Cheminée
supérieure et la paroi; refermer jusqu’à la butée.
•Fixer latéralement la partie inférieure au corps
hotte, àl’aide des deux 2 vis 12c (2,9 x 9,5)
fournies.
15 14.1
1
12c
12c
7.2.1

8FR
UTILISATION
Tableau de commande
LLumières Allume et éteint l’éclairage.
MMoteur Allume et éteint le moteur
aspiration.
VVitesses Détermine les vitesses
d’exploitation ainsi subdivisées:
1. Vitesse minimale, pour un
rechange d’air permanent
particulièrement silencieux en
cas de faibles vapeurs de
cuisson.
2. Vitesse moyenne pour la
plupart des conditions
d’utilisation, étant donnéle
rapport optimal entre débit d’air
traitéet niveau sonore.
3. Vitesse maximum, pour faire
faceaux émissionsmaximum de
vapeur de cuisson, même
pendant des temps prolongés.
LLumières Allume et éteint l’éclairage.
SLed Led allumage moteur.
V1 Moteur Met en marche et àl’arrêt le
moteur aspiration àvitesse
minimale, pour un rechange
d’airpermantent particulièrement
silencieux en cas de faibles
vapeurs de cuisson.
V2 Vitesse Vitesse moyenne pour la plupart
des conditions d’utilisation,
étant donnéle rapport optimale
entre débit d’air traitéet niveau
sonore.
V3 Vitesse Vitesse maximum, pour faire
faceaux émissionsmaximum de
vapeur de cuisson, même
pendant des temps prolongés.
1
1
0
1
0
23
LM
V
L
V1 V2 V3
S

9FR
ENTRETIEN
Filtres anti-graisse
NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES
•Ils peuvent être lavés au lave-vaisselle et
nécessitent d’être nettoyés environ tous les
2 mois d’emploi ou plus fréquemment en
cas d’emploi particulièrement intense.
•Retirer les filtres l’un après l’autre, en les
poussant vers la partie arrière du groupe et
en tirant simultanément vers le bas.
•Laver les filtres en évitant de les plier et
les laisser sécher avant de les remonter.
•Remonter les filtres en veillant àce que la
poignée reste vers la partie visible externe.
Filtre anti-odeur (Version filtrante)
REM LACEMENT FILTRE AU CHARBON ACTIF
•Il ne sont pas lavables ni régénérables, il faut
les remplacer au moins tous les 4 mois d’emploi
ou plus fréquemment en cas d’emploi
particulièrement intense.
•Retirer les filtres anti-graisse métalliques.
•Retirer les filtres anti-odeur au charbon actif
saturés, comme indiqué(A).
•Monter les nouveaux filtres (B).
•Remonter le filtres anti-graisse métalliques.
B
A
B

10FR
Eclairage
REM LACEMENT LAM ES
Lampe à incandescence de 40 W.
•Retirer les Filtres anti-graisse métalliques.
•Dévisser les lampes et les remplacer par de
nouvelles avec les mêmes caractéristiques.
•Remonter les filtres anti-graisse métalliques.
Lampe halogène de 20 W.
•Enlever le dispositif métallique de blocage du
verre par encliquetage en exerçant une pression
sous l’embout en le soutenant d’une main.
•Extraire la lampe du support
•Remplacer la lampe par une nouvelle ayant le
mêmes caractéristiques, en prenant soin
d’insérer correctement les deux fiches dans le
support.
•Remonter le dispositif de blocage du verre par
encliquetage.

11GB
CONTENTS
Dear Customer,
If you follow the recommendations
contained in this Instruction Manual,
your appliance will give you constant
high performance and will remain
efficient for many years to come.
RECOMMENDATIONS AND SUGGESTIONS 12
CHARACTERISTICS 13
INSTALLATION 14
USE 17
MAINTENANCE 18

12GB
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
•The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
•The minimum safety distance between the cooker top and the
extractor hood is 650 mm.
•Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
•For Class I appliances, check that the domestic power supply
guarantees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of
minimum diameter 120 mm. The route of the flue must be as short
as possible.
•Do not connect the extractor hood to exhaust ducts carrying
combustion fumes (boilers, fireplaces, etc.).
•Ifthe extractoris usedin conjunctionwithnon-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must
be guaranteed in the room in order to prevent the backflow of
exhaust gas. The kitchen must have an opening communicating
directly with the open air in order to guarantee the entry of clean
air.
USE
•The extractor hood has been designed exclusively for domestic
use to eliminate kitchen smells.
•Never use the hood for purposes other than for which it has ben
designed.
•Never leave high naked flames under the hood when it is in
operation.
•Adjust the flame intensity to direct it onto the bottom of the pan
only, making sure that it does not engulf the sides.
•Deep fat fryers must be continuously monitored during use:
overheated oil can burst into flames.
•The hood should not be used by children or persons not instructed
in its correct use.
MAINTENANCE
•Switch off or unplug the appliance from the mains supply before
carrying out any maintenance work.
•Clean and/or replace the Filters after the specified time period.
•Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

13GB
CHARACTERISTICS
Dimensions
Components
Ref. Q.ty roduct Components
11 Hood Body, complete with: Controls, Light,
Blower, Filters
21 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
91 Reducer Fl nge ø 150-120 mm
14 1 Hood Body Air Outlet Extension Piece
consisting of two H lf Shells
14.1 2 Air Outlet Connection Extension
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.1 1 Hood Body Fixing Br cket
7.2.1 2 Upper Chimney Section Fixing Br ckets
11 6 W ll Plugs
12a 6 Screws 4,2 x 44,4
12c 6 Screws 2,9 x 9,5
Q.ty Documentation
1 Instruction M nu l
200
203
598-898
550
255
345 MIN.500-MAX.660
70
1
15
14.1
7.1
12c
12c
9
7.2.1
12a 11

14GB
INSTALLATION
Wall drilling and bracket fixing
Wall marking:
•Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre
of the area in which the hood will be installed.
•Draw a horizontal line at 650 mm above the hob for installation without the back panel, or at
height H (H = height of the visible part of the panel) for installation with the back panel.
•Place bracket 7.1 on the wall as shown, 287 mm above the horizontal reference line, aligning the
centre (notch) with the vertical reference line.
•Mark the wall at the centres of the holes in the bracket.
•Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit aligning
the centre (notch) with the vertical reference line.
•Mark the wall at the centres of the holes in the bracket.
•Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the upper
chimney section supplied), aligning the centre (notch) with the vertical line.
•Mark the wall at the centres of the holes in the bracket.
REAR ANEL (O TIONAL)
The Rear Panel must be fitted before fixing the hood body and, for both upper an lower positiion
fixing, must be fitted at the correct height prior to installing the bases. As this operation is rather
complex, it should be carried out either by the kitchen installer or a qualified person who knows the
final dimensions of the units.
For the upper fixing position, proceed as follows:
•Rest the back panel on the base, inserting the lower plate between the upper surface and the wall,
centring it on the vertical reference line.
•Mark the centres of the two holes in the upper plate.
H 287 X1÷2
650 min.
7.2.1
7.1

15GB
•Drill ø8 mm holes at all the centre points marked.
•Insert the wall plugs 11 in the holes.
•Fix the brackets using the 12a screws (4,2 x 44,4) supplied.
•Fix the back panel (where present) using the 12a (4,2 x 44,4) screws supplied.
Mounting the hood body
•Before hooking up the hood body, adjust the
two screws Vr located on the hood body
connection points so that they are at the half
way point.
•Hook the hood body to the mounted bracket.
•Adjust the screws Vr to level the hood body.
•Tighten the lock screw Vf.
Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the chimney using either a flexible or rigid
pipe ø150 or 120 mm, the choice of which is left to the installer.
•To install a ø120 mm air exhaust connection,
insert the reducer flange 9on the hood body
outlet.
•Fix the pipe in position using sufficient pipe
clamps (not supplied).
•Remove any activated charcoal filters.
Vf
Vr
ø 120
ø 150
9

16GB
RECIRCULATION VERSION AIR OUTLET
•Push fit connection 15 onto the hood body
outlet.
•Insert the connection extension pieces laterally
14.1 in connection 15.
•Make sure that the outlet of the extension pieces
14.1 is horizontally and vertically aligned with
thechimney outlets. Ifthis isnot the case,adjust
the position by either reversing the connection
extension pieces 14.1 and then reassemble as
described previously.
•Ensure that the activated charcoal filters have
been inserted.
ELECTRICAL CONNECTION
•Connect the hood to the mains through a two-pole switch having a contact gap of at least 3 mm.
Flue assembly
Upper exhaust flue
•Slightly widen the two sides of the upper flue
and hook them behind the brackets 7.2.1,
making sure that they are well seated.
•Secure the sides to the brackets using the 4
screws 12c (2,9 x 9,5) supplied.
Lower exhaust flue
•Slightlywiden thetwo sidesof theflue andhook
them between the upper flue and the wall,
making sure that they are well seated.
•Fix the lower part laterally to the hood body
using the 2 screws 12c (2,9 x 9,5) supplied.
15 14.1
1
12c
12c
7.2.1

17GB
USE
Control panel
LLight Switches the lighting system on
and off.
MMotor Switches the extractor motor on
and off.
VSpeed Sets the operating speed of the
extractor:
1. Low speed, used for a
continuous and silent air change
in the presence of
light cooking vapour.
2. Medium speed, suitable for
most operating conditions given
the optimum treated air flow/
noise level ratio.
3. Maximum speed, used for
eliminating the highest cooking
vapour emission, including long
periods
1
1
0
1
0
23
LM
V
LLight Switches the lighting system on
and off.
SLed Motor running led.
V1 Motor Switches the extractor motor on
and off at low speed. Used to
provide a contin-uos and silent
air change in the presence of
light cooking vapours.
V2 Speed Mediumspeed, suitablefor most
operating conditions given the
optimum treated air flow/noise
level ratio.
V3 Speed Maximum speed, used for
eliminating the highest cooking
vapour emission, including long
periods.
L
V1 V2 V3
S

18GB
B
A
B
MAINTENANCE
Grease filters
CLEANING METAL GREASE FILTERS
•The filters must be cleaned every 2 months
of operation, or more frequently for
particularly heavy usage, and can be
washed in a dishwasher.
•Removethefilters oneat a timeby pushing
them towards the back of the group and
pulling down at the same time.
•Wash the filters, taking care not to bend
them. Allow them to dry before refitting.
•When refitting the filters, make sure that
the handle is visible on the outside.
Activated charcoal filter (Recirculation version)
RE LACING THE ACTIVATED CHARCOAL FILTER
•These filters are not washable and cannot be
regenerated, and must be replaced
approximately every 4 months of operation, or
more frequently with heavy usage.
•Remove the metal grease filters
•Remove the saturated activated charcoal filter
as shown (A).
•Fit the new filters (B).
•Replace the metal grease filters.

19GB
Lighting
LIGHT RE LACEMENT
40 W incandescent light.
•Remove the metal grease filters.
•Unscrew the bulbs and replace them with new
ones having the same characteristics.
•Replace the metal grease filters.
20 W halogen light.
•Remove the snap-on lamp cover by levering it
from under the metal ring, supporting it with
one hand.
•Remove the halogen lamp from the lamp holder
by pulling gently.
•Replace the lamp with a new one of the same
type, making sure that you insert the two pins
properly into the housings on the lamp holder.
•Replace the snap-on lamp cover.

Quest’apparecchio è conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativa alla sicurezza elettrica e alle
norme europee: C.E.E. 89/336 relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.
This appliance conforms to European Low Voltage Directive 73/23/CEE governing electrical safety, European Directive 89/
336/CEE on Electromagnetic Compatibility and Directive 93/68/CEE regarding CE Marking.
Cet appareil est conforme à la norme européenne en matière de basse tension C.E.E. 73/23 de sécurité électrique ainsi qu’aux
normes européennes : C.E.E. 89/336 en matière de compatibilité électromagnétique et C.E.E. 93/68 en matière de label CE.
Dieses Gerät entspricht folgenden EG-Richtlinien: Niederspannungsrichtlinie EWG 73/23 hinsichtlich elektrischer Sicherheit,
Richtlinie Elektromagnetische Verträglichkeit EWG 89/336 und Richtlinie EWG 93/68 hinsichtlich der CE-Kennzeichnung.
Dit apparaat voldoet aan de Europese laagspanningsnorm 73/23/EEG inzake de elektrische veiligheid en de Europese normen:
89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
436000767 03 - 030217
