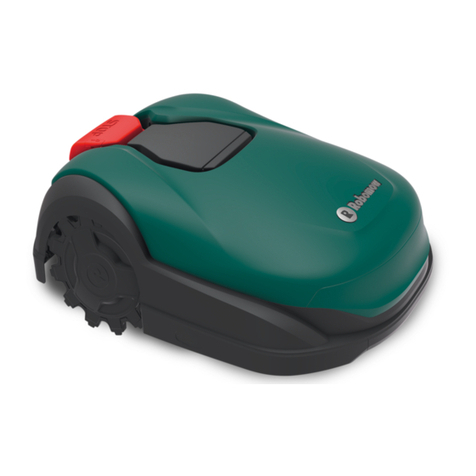

Robomow RK2000 Installation manual

ADDITIONAL INFORMATION
robomow.com
RK models
ZUSÄTZLICHE INFORMATIONENDE
FR INFORMATIONS COMPLÉMENTAIRES
NL BIJKOMENDE INFORMATIE
IT ULTERIORI INFORMAZIONI
DK YDERLIGERE INFORMATION
FI LISÄTIEDOT
NO TILLEGGSINFORMASJON
SE YTTERLIGARE INFORMATION
ES MÁS INFORMACIÓN
CZ DALŠÍ INFORMACE

2
2 sec
Safety rst
Maintenance and Cleaning
1. Switch o the robot
2. Remove the disabling device before doing any
maintenance
EN EN

3
Blade Replacement
Periodically inspect the blades and replace them if damaged.
It is recommended to replace the blades per the table below.
Always replace all 4 blades, including the screws
< 500 m² Every 8 - 10 weeks
500 m² - 1000 m² Every 6 - 8 weeks
> 1000 m² Evety 4 - 6 weeks
Watch the video
EN EN

4
Cleaning
The RK wheels and deck are self-cleaning. Accumulated grass, soil and debris
will disperse when dry conditions return.
Every 1-2 weeks, clean the robot underneath.
Remove debris
from the wheels
EN EN

5
Remove debris between
the guard wires
Use a soft brush to remove
debris from the mowing deck
EN EN

6
During longer periods of increased wet conditions, mud and mulch can
accumulate on wheels. It is recommended to attach the wheel cleaners
accessories to assist in removing debris in these conditions.
Insert each wheel cleaner
into its respective slot
Left
wheel
Right
wheel
L
L
R
STOP
STOP
R
Install the wheel cleaners
Watch the video
EN EN

7
Press wheel cleaner rmly into
slot until it is securely in place
EN EN

8
Technical Spec RK2000 RK1000
Model number 22AKHAFB619 22AKFAFB619
Recommended lawn size [m2]Up to 2000 m2Up to 1000 m2
Cutting width [cm] 21 21
Cutting height [mm] 20-100 20-100
Sub-zones / starting points 4 4
Separated zones 2 2
Wire [m] 300 225
Number of pegs 400 300
Mowing motors DC Brushless DC Brushless
Drive motors DC Brushless DC Brushless
Max. incline mowing area 45% (24°) 45% (24°)
Max. incline wire on slope 20% 20%
Sound pressure level Lpa dB(A) (K=3) 50 50
Measured sound power level Lwa, dB(A) 61 61
Guaranteed sound power level Lwa, dB(A) 64 64
Mowing time [min] 100-120 50-60
Charging time [min] 60-120 60-120
Battery type Li-Ion Li-Ion
Battery capacity spec [Ah] 4.9 2.8
Power consumption [kWh/month] 5.1 2.8
Anti-theft
Bluetooth (BLE)
GSM module
Near Wire Following (MBLE/IR)
Max altitude 3,000m 3,000m
Warranty 3 years 3 years
EN EN

9
Technical Spec RK2000 Pro RK1000 Pro
Model number 22AKHAFA619 22AKFAFA619
Recommended lawn size [m2]Up to 2000 m2Up to 1000 m2
Cutting width [cm] 21 21
Cutting height [mm] 20-100 20-100
Sub-zones / starting points 4 4
Separated zones 2 2
Wire [m]
Number of pegs
Mowing motors DC Brushless DC Brushless
Drive motors DC Brushless DC Brushless
Max. incline mowing area 45% (24°) 45% (24°)
Max. incline wire on slope 20% (11°) 20% (11°)
Sound pressure level Lpa dB(A) (K=3) 50 50
Measured sound power level Lwa, dB(A) 61 61
Guaranteed sound power level Lwa, dB(A) 64 64
Mowing time [min] 100-120 50-60
Charging time [min] 60-120 60-120
Battery type 18,15V Li-Ion 18,15V Li-Ion
Battery capacity spec [Ah] 4.9 2.8
Power consumption [kWh/month] 5.1 2.8
Anti-theft
Bluetooth (BLE)
GSM module
Near Wire Following (MBLE/IR)
Max altitude 3,000m 3,000m
Warranty 3 years 3 years
EN EN

10
EU Declaration of Conformity
The products covered by this Declaration
18 Volt Battery operated Robotic Lawn Mower models: Robomow RK1000 and RK2000 with
the Base Station, may be followed by „Pro“, with serial number dating year 2020 week 46
and onwards (The year and week are indicated on the product label in the digits three to six:
RK2046…)
MTD Products AG declares that the products identied above conform to the following EU
Directives and their harmonized standards:
Directive 2006/42/EC - EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A2:2019+
A14:2019,
EN 50636-2-107:2015+A1:2018+A2:2020.
Directive 2014/53/EU - EN 303 447 V1.2.0 (draft), EN 300 328 V2.2.2,
EN 301 511 V12.5.1, EN 62311:2008, and
Mentioned in 2014/30/EU - EN 55014-1:2017,
EN 55014-2:2015,
EN 61000-3-2:2014,
EN 61000-3-3:2013,
EN 301489-1 V2.2.3,
EN 301489-3 V2.1.1,
EN 301489-17 V3.2.4,
EN 301489-52 V1.1.0.
Directive 2000/14/EC.
Directive 2011/65/EU.
Directive 2012/19/EU.
The products have been developed in conformance with the following standards:
IEC 60335-1:2016 (Edition 5.2), IEC 60335-2-107:2017 (Edition 2.0)
Notied Body assessment by TUV Rheinland LGA was made for Article 3.2 of the Directive
2014/53/EU, EU-type certicate number RT 60152438 0001.
Authorised representative for documents:
Dipl. Ing. (FH) Bernd Staudt.
Jason L. Zielke
VP Product Development - EMEA signature
Saarbrücken, 8 Nov 2020
EN EN

11
RED 2014/53/EU info
These products utilize radio transmitters.
Specications are in the table below.
Tx type Frequency Max power
BLE 2402 – 2480 MHz < 6 mW
GSM EGSM900 880.2 – 914.8 MHz < 2.29 W
GSM DSC1800 1710.2 – 1784.8 MHz < 1.38 W
SRD 3 – 8kHz < 73.2 dBuA/m @ 10m
Part Number Part Description
725-14826 Battery for RK1000
725-14827 Battery for RK2000
122-100-619 Blade Kit
742-05538 Single blade
725-12966 Power supply for RK1000 EU
725-12565 Power supply for RK2000 EU
Replacement parts
EN EN

12
2 Sek.
Sicherheit zuerst
Wartung und Reinigung
1. Schalten Sie den Roboter aus.
2. Entfernen Sie den Unterbrecher aus, bevor Sie eine
Wartung vornehmen.
DE DE

13
Austausch der Messer
Untersuchen Sie regelmäßig die Messer, und tauschen Sie sie aus, sofern sie
beschädigt sind.
Es ist empfehlenswert, die Messer gemäß der nachfolgenden Tabelle
auszutauschen.
Tauschen Sie immer alle 4 Messer aus, einschließlich der Schrauben.
< 500 m² Alle 8 bis 10 Wochen
500 m² bis 1000 m² Alle 6 bis 8 Wochen
> 1.000 m² Alle 4 bis 6 Wochen
Video ansehen
DE DE

14
Reinigung
Die RK-Räder und das Deck sind selbstreinigend. Angesammeltes Gras, Erde
und Schmutz lösen sich bei trockenen Wetterbedingungen auf.
Reinigen Sie den Roboter alle 1 bis 2 Wochen von unten.
Entfernen Sie
Schmutz von den
Rädern.
DE DE

15
Entfernen Sie Schmutz
zwischen den
Schutzdrähten.
Verwenden Sie eine weiche
Bürste, um Schmutz vom
Mähdeck zu entfernen.
DE DE

16
Während länger anhaltenden sehr feuchten Bedingungen kann sich Schlamm
und Mulch an den Rädern anhäufen. Es wird empfohlen, das Radreiniger-
Zubehör anzubringen, um Schmutz bei diesen Bedingungen leichter zu
entfernen.
Montieren Sie die Radreiniger
an due entsprechenden
Steckplätze
Linker Rad Rechtes Rad
L
L
R
STOPP
STOPP
R
Installation der Radreiniger
Video ansehen
DE DE

17
Drücken Sie den Radreiniger fest
in den Steckplatz, bis er sicher
einrastet
DE DE

18
Technische Spezikationen RK2000 RK1000
Modellnummer 22AKHAFB619 22AKFAFB619
Empfohlene Rasenäche [m2] Bis zu 2.000 m2Bis zu 1.000 m2
Schnittbreite [cm] 21 21
Schnitthöhe [mm] 20-100 20-100
Nebenzonen/Startpunkte 4 4
Separate Zonen 2 2
Draht [m] 300 225
Anzahl Rasennägel 400 300
Mähroboter-Motoren DC Bürstenloser Motor DC Bürstenloser Motor
Antriebsmotoren DC Bürstenloser Motor DC Bürstenloser Motor
Max. Neigung im Mähbereich 45% (24°) 45% (24°)
Max. Neigung Draht am Gefälle 20% 20%
Schalldruckpegel Lpa dB(A) (K=3) 50 50
Gemessener Schallleistungspegel Lwa, dB(A) 61 61
Garantierter Schallleistungspegel Lwa, dB(A) 64 64
Mähdauer [Min.] 100-120 50-60
Ladezeit [Min.] 60-120 60-120
Batterietyp Li-Ion Li-Ion
Spez. Akkukapazität [Ah] 4.9 2.8
Stromverbrauch [kWh/Monat] 5.1 2.8
Diebstahlsicherung
Bluetooth (BLE)
GSM-Modul
Nahe Draht folg. (MBLE/IR)
Max. Höhe 3.000m 3.000m
Garantie 3 Jahre 3 Jahre
DE DE

19
Technische Spezikationen RK2000 Pro RK1000 Pro
Modellnummer 22AKHAFA619 22AKFAFA619
Empfohlene Rasenäche [m2] Bis zu 2.000 m2Bis zu 1.000 m2
Schnittbreite [cm] 21 21
Schnitthöhe [mm] 20-100 20-100
Nebenzonen/Startpunkte 4 4
Separate Zonen 2 2
Draht [m]
Anzahl Rasennägel
Mähroboter-Motoren DC Bürstenloser Motor DC Bürstenloser Motor
Antriebsmotoren DC Bürstenloser Motor DC Bürstenloser Motor
Max. Neigung im Mähbereich 45% (24°) 45% (24°)
Max. Neigung Draht am Gefälle 20% (11°) 20% (11°)
Schalldruckpegel Lpa dB(A) (K=3) 50 50
Gemessener Schallleistungspegel Lwa, dB(A) 61 61
Garantierter Schallleistungspegel Lwa, dB(A) 64 64
Mähdauer [Min.] 100-120 50-60
Ladezeit [Min.] 60-120 60-120
Batterietyp 18,15V Li-Ion 18,15V Li-Ion
Spez. Akkukapazität [Ah] 4.9 2.8
Stromverbrauch [kWh/Monat] 5.1 2.8
Diebstahlsicherung
Bluetooth (BLE)
GSM-Modul
Nahe Draht folg. (MBLE/IR)
Max. Höhe 3.000m 3.000m
Garantie 3 Jahre 3 Jahre
DE DE

20
EU-Konformitätserklärung
Produkte, die mit dieser Erklärung abgedeckt werden:
18 Volt batteriebetriebene Rasenmäherrobotermodelle mit Ladestationsmodellen: Robomow
RK1000 und RK2000, gegebenenfalls mit nachgestelltem „Pro“, mit Seriennummer aus dem
Jahr 2020 ab Woche 46 und später. (Das Jahr und die Woche werden auf dem Produktetikett
mit den Stellen drei bis sechs ausgewiesen: RK2046...)
MTD Products AG erklärt, dass die oben angegebenen Produkte die Anforderungen der
folgenden EU-Richtlinien und der entsprechenden harmonisierten Standards erfüllen:
Directive 2006/42/EC - EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A2:2019+
A14:2019,
EN 50636-2-107:2015+A1:2018+A2:2020.
Directive 2014/53/EU - EN 303 447 V1.2.0 (draft), EN 300 328 V2.2.2,
EN 301 511 V12.5.1, EN 62311:2008, und
Erwähnt in 2014/30/EU - EN 55014-1:2017,
EN 55014-2:2015,
EN 61000-3-2:2014,
EN 61000-3-3:2013,
EN 301489-1 V2.2.3,
EN 301489-3 V2.1.1,
EN 301489-17 V3.2.4,
EN 301489-52 V1.1.0.
Directive 2000/14/EC.
Directive 2011/65/EU.
Directive 2012/19/EU.
Die Produkte wurden in Übereinstimmung mit den folgenden Standards entwickelt:
IEC 60335-1:2016 (Edition 5.2), IEC 60335-2-107:2017 (Edition 2.0)
Benannte Stelle zur Bewertung durch TÜV Rheinland LGA wurde für Artikel 3.2 der Richtlinie
2014/53/EU vorgenommen ,EU-Typ Zertikatsnummer RT 60152438 0001
Bevollmächtigter für Dokumente:
Dipl.- Ing. (FH) Bernd Staudt
Jason L. Zielke
VP Produktentwicklung - EMEA Unterschrift
Saarbrücken, 8 Nov. 2020
DE DE
