Rohl Riobel PERRIN ROWE R45 User manual

INSTRUCTION MANUAL
MANUEL D’INSTRUCTIONS
MANUAL DE INSTRUCCIONES
A DISTINCTIVE MEMBER OF THE HOUSE OF ROHL
UN MEMBRE DISTINCTIF DE HOUSE OF ROHL
MIEMBRO DISTINTIVO DE LA FAMILIA HOUSE OF ROHL
INS-45-ROUGH-REV00
HELPFUL TOOLS
For safety and ease of installation, the use of
these helpful tools is recommended.
OUTILS UTILES
Pour des raisons de sécurité et de facilité
d’installation, l’utilisation de ces outils utiles
est recommandée.
HERRAMIENTAS ÚTILES
Por seguridad y facilidad de instalación, se
recomienda el uso de estas útiles
herramientas.
R45, 3-way Type T/P
(thermostatic/pressure balance)
coaxial valve rough
R45, Brut de valve 3 voies coaxiale,
Type T/P (thermo/pression équilibrée)
Válvula coaxial de 3 vías tipo T/P
(termostática/equilibrio de presión) R45
Thread Seal Tape
Ruban d’étanchéité pour
joints filetés
Cinta de teflón
Flathead Screwdriver
Destornillador de punta chata
Tournevis à tête plate
Safety Glasses
Lunettes de sécurité
Gafas de seguridad
Adjustable Wrench
Clé adjustable
Llave ajustable

CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassembling the valve. Open faucet handle to relieve water pressure and ensure that complete water shut-
off has been accomplished.
ATTENTION  CONSEILS POUR LE RETRAIT DE L’ANCIEN ROBINET:
Toujours couper l’alimentation en eau avant de retirer ou de démonter le robinet. Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que l’alimentation en eau a
bien été coupée.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula. Abra la llave para liberar la presión, y asegúrese de que esté bien cerrada el agua.

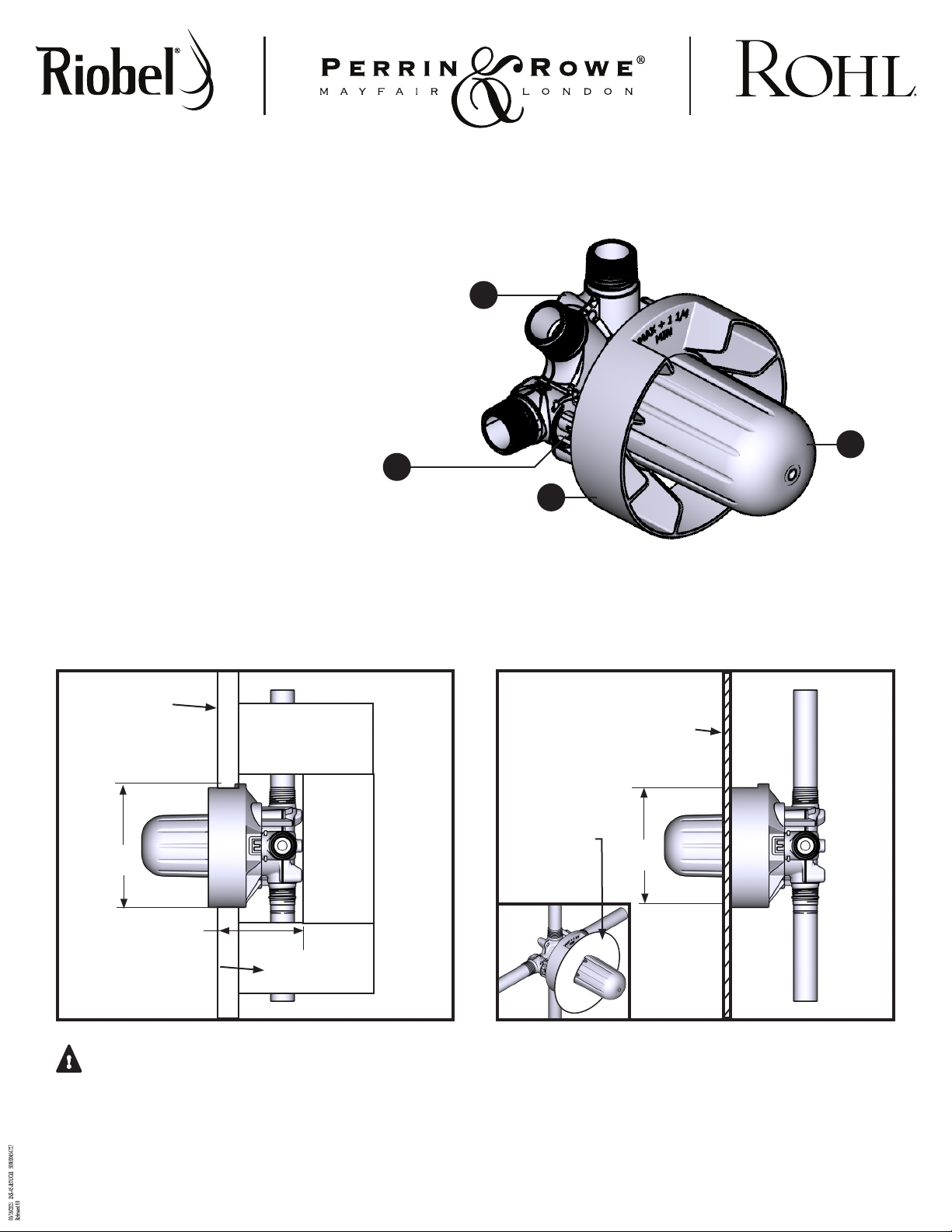

Parts List
Lista de piezas
Liste des pièces
A
C
B
A. Valve
B. Valve Cover
C. Plaster Ground
D. Service Valve
Note: Not a stop valve (may not shut off water completely)
A. Valve
B. Couvercle de la valve
C. Gabarit d’installation
D. Valve de service
Remarque : Il ne s’agit pas d’une valve d’arrêt
(elle ne peut couper entièrement l’alimentation en eau)
A. Válvula
B. Cubierta de la válvula
C. Protector de válvula
D. Válvula de servicio
Nota: No es una válvula de cierre (podría no cerrar el
suministro de agua completamente)
D
Standard Wall / Mur standard / Pared estándar Acrylic Wall/Mur en Acrylique/Pared de Acrílico
*Wall Reinforcement Support
Support de Bois Mural
Refruezo de Soporte de Pared
Finished Wall
Mur Fini
Pared Terminada
ø3-7/8”
(100 mm)
2” - 3-1/4”
(51 mm - 83 mm)
ø3-1/2”
(89 mm)
Acrylic Wall
Mur en Acrylique
Pared de Acrílico
Back plate for trim
Plaque d’assemblage
de la finition
Placa para el montaje
de acabado

A
A
C
B
D

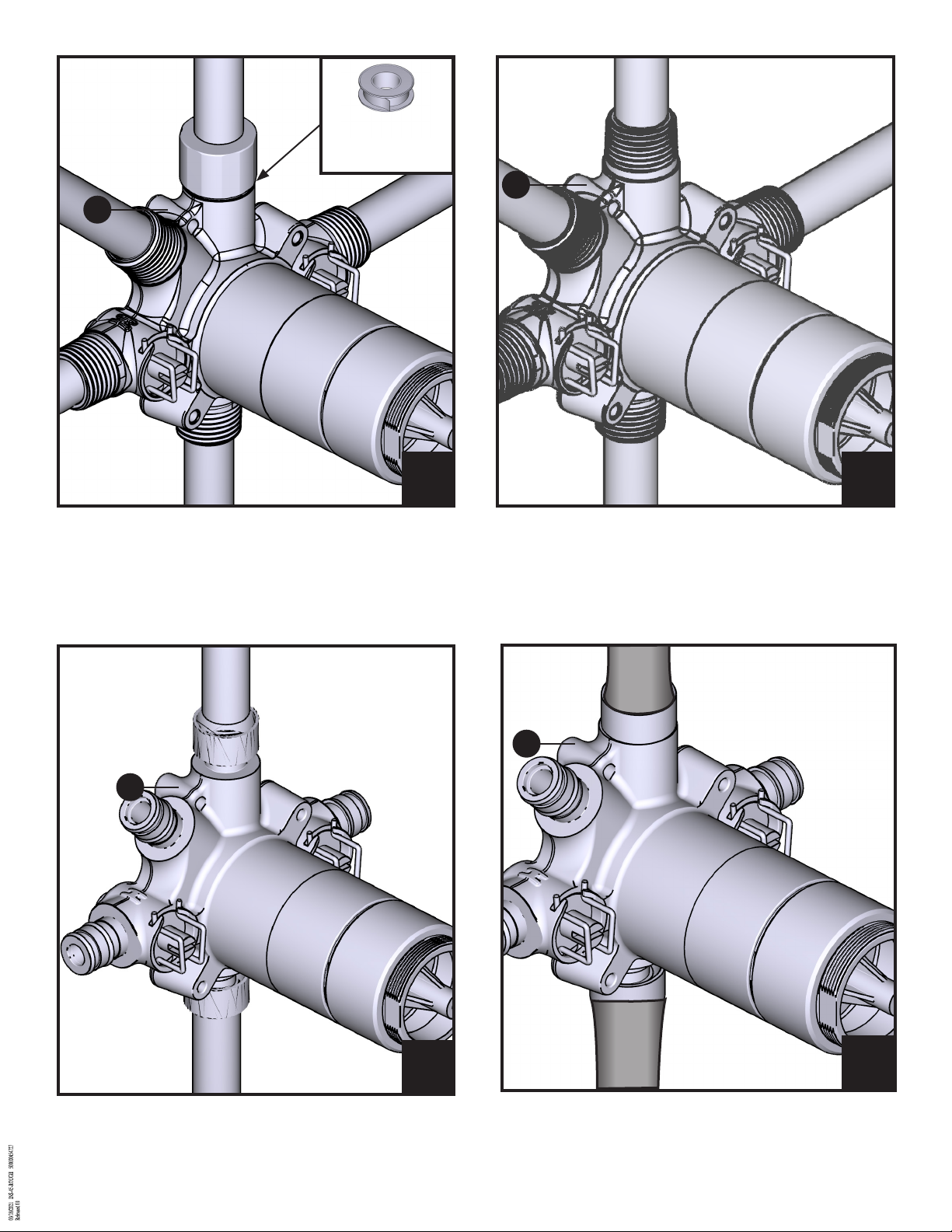

1. Apply 15-20 turns of Thread Seal Tape to threads of Valve (A).
2. Installation shows Male NPT type. Tighten with wrench.
1. Faire de 15 à 20 tours avec le ruban pour joint fileté autour des filets de la valve (A).
2. L’illustration montre une installation effectuée au moyen d’un raccord mâle de type
NPT. Serrer le tout avec une clé.
1. Aplique 15-20 vueltas de cinta de teflón a la rosca de la válvula (A).
2. La instalación muestra una conexión macho de tipo NPT. Apriete con una llave.
1. Connect pipes to Valve (A). Installation shows PEX.
1. Raccorder les tuyaux à la valve (A). L’illustration montre une installation
effectuée au moyen d’un raccord PEX.
1. Conecte la tubería a la válvula (A). La instalación muestra una conexión PEX.
1. Connect pipes to Valve (A). Installation shows soldering.
1. Raccorder les tuyaux à la valve (A). L’illustration montre le résultat
d’une installation effectuée au moyen d’un brasage.
1. Conecte la tubería a la válvula (A). La instalación muestra una soldadura.
1. Connect pipes to Valve (A). Installation shows CPEX (cold expansion PEX).
1. Raccorder les tuyaux à la valve (A). L’illustration montre une installation
effectuée au moyen d’un raccord CPEX (raccord de dilatation à froid PEX).
1. Conecte la tubería a la válvula (A). La instalación muestra una conexión CPEX
(con dilatación en frío PEX).
Thread Seal Tape
Ruban d’étanchéité
pour joints filetés
Cinta de teflón
A
A
A
Acrylic Wall/Mur en Acrylique/Pared de Acrílico

D
1. Using a flathead screwdriver, rotate the Service Valves (D) to the open position.
(Illustration shown is the closed position.)
1. À l’aide d’un tournevis à tête plate, en faisant pivoter les valves de service (D),
les placer à la position « ouverte ». (Dans l’illustration ci-dessus, les
valves sont à la position « fermée ».)
1. Con un destornillador de punta plana, gire las válvulas de servicio (D) a la posición
abierta. (La ilustración que se muestra está en posición cerrada).
1. Check for leaks. Cap outlets to keep under pressure.
1. S’assurer qu’il n’y a aucune fuite. Bloquer les sorties pour garder sous pression.
1. Verifique que no haya fugas. Tape las salidas para mantener baja presion.
1. Ensure Service Valves (D) are now in the open position as illustrated.
1. S’assurer que les valves de service (D) se trouvent maintenant dans la
position « ouverte », comme illustré ci-dessus.
1. Asegúrese de que las válvulas de servicio (D) estén ahora en la posición
abierta como se muestra.
D
D
D
Closed
Fermé
Cerrado
Open
Ouvert
Abierto
COLD SUPPLY
ALIMENTATION FROIDE
ALIMENTACION FRIA
HOT SUPPLY
ALIMENTATION CHAUDE
ALIMENTACION CALIENTE

Acrylic Wall
Mur en Acrylique
Pared de Acrílico
Standard Wall
Mur standard
Pared estándar
Ø3-1/2" (89mm)
Ø3-7/8" (100mm)
1. Install Plaster Ground (C) and Valve Cover (B) onto Valve (A).
1. Installer le gabarit d’installation (C) et le couvercle de la valve (B) sur la valve (A).
1. Instale el protector de válvula (C) y la cubierta de la válvula (B) en la válvula (A).
A
C
B

Option 1
Option 2
Option 3
XX45 XX47
Off
Option 1
Option 1 + 2 Option 2
Option 3
Option 2 + 3
Off
Option 1
Option 2
Option 3
Installation A / Installation A / Instalación A Installation A / Installation A / Instalación A
Installation A / Installation A / Instalación A Installation A / Installation A / Instalación A
