Runfine RFBW12303 User manual

Model :RFBW12303
Model :RFBE 12303
Model :RFBG 12303
Inspect product prior to installation. Contact [e-mail]
prior to returning product to retailer.
Inspeccione el producto antes de su instalación. Póngase en contacto con
[email protected] antes de devolver el producto al vendedor.
Page 1
Floor cabinet Operators’ Manual
Manual de Operadora de

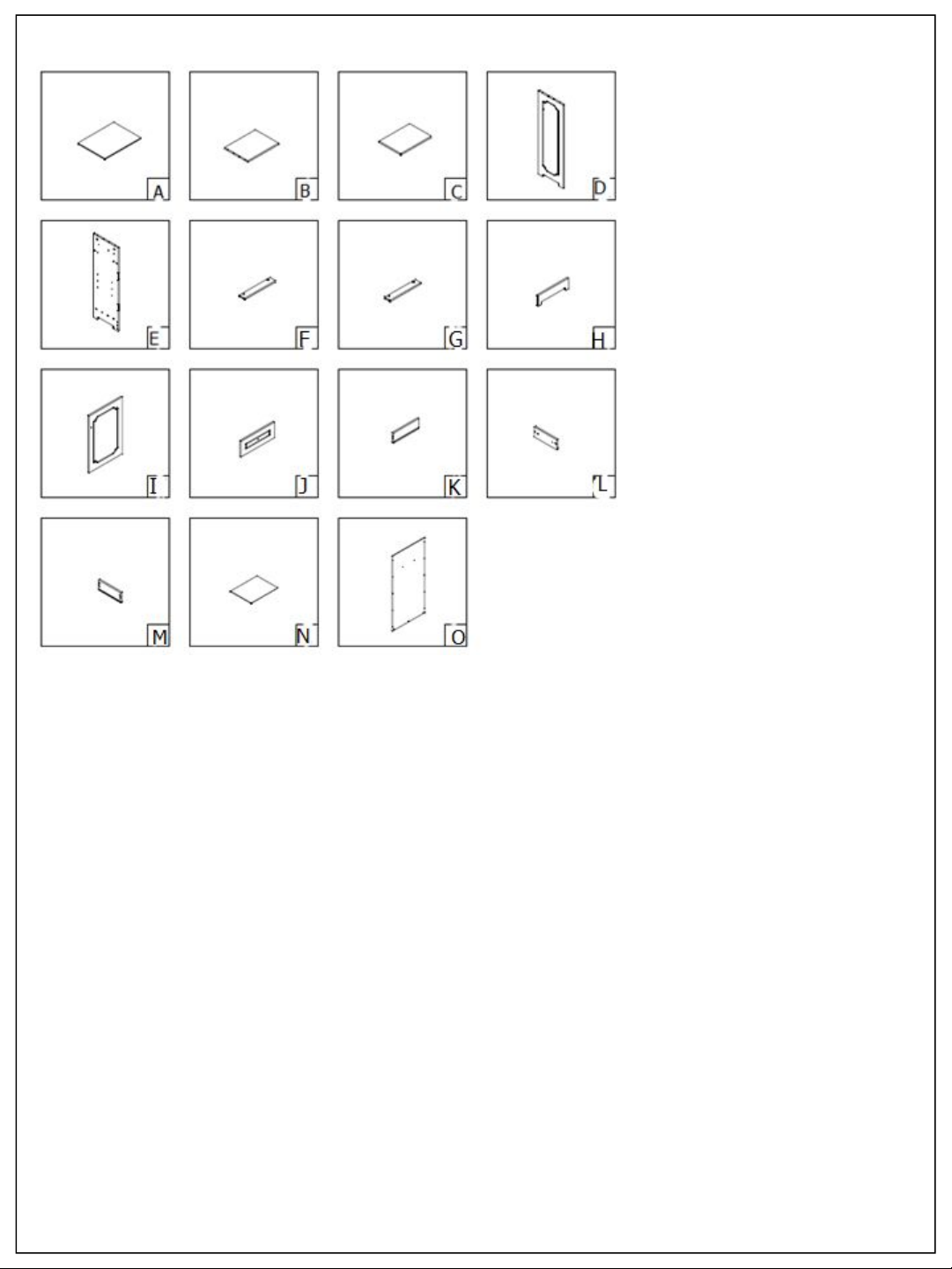

PARTS LIST / LISTA DE COMPONENTES
A. TOP PANEL / PANEL SUPERIOR 1PC
B. BOTTOM PANEL / PANEL INFERIOR 1PC
C. ADJUSTABLE SHELF PANEL / PANEL DEL ESTANTE AJUSTABLE 1PC
D. LEFT SIDE PANEL / PANEL LATERAL IZQUIERDA 1PC
E. RIGHT SIDE PANEL / PANEL LATERAL DERECHO 1PC
F. BACK TOP CROSS BAR / BARRA TRANSCERSAL SUPERIOR POSTERIOR 1PC
G. FRONT TOP CROSS BAR / BARRA TRANSCERSAL SUPERIOR FRONTAL 1PC
H. FRONT APRON PANEL / PANEL DE FALDON DELANTRO 1PC
I. DOOR PANEL / PANEL DE LA PUERTA 1PC
J. DRAWER FRONT PANEL / PANEL FRONTAL DEL CAJÓN 1PC
K. DRAWER BACK PANEL / PANEL POSTERIOR DEL CAJÓN 1PC
L. DRAWER LEFT SIDE PANEL / PANEL LATERAL IZQUIERDO DEL CAJÓN 1PC
M. DRAWER RIGHT SIDE PANEL / PANEL LATERAL DERECHO DEL CAJÓN 1PC
N. DRAWER BOTTOM PANEL / PANEL INFERIOR DE CAJÓN 1PC
O. BACK PANEL / PANEL POSTERIOR 1PC
Page 2

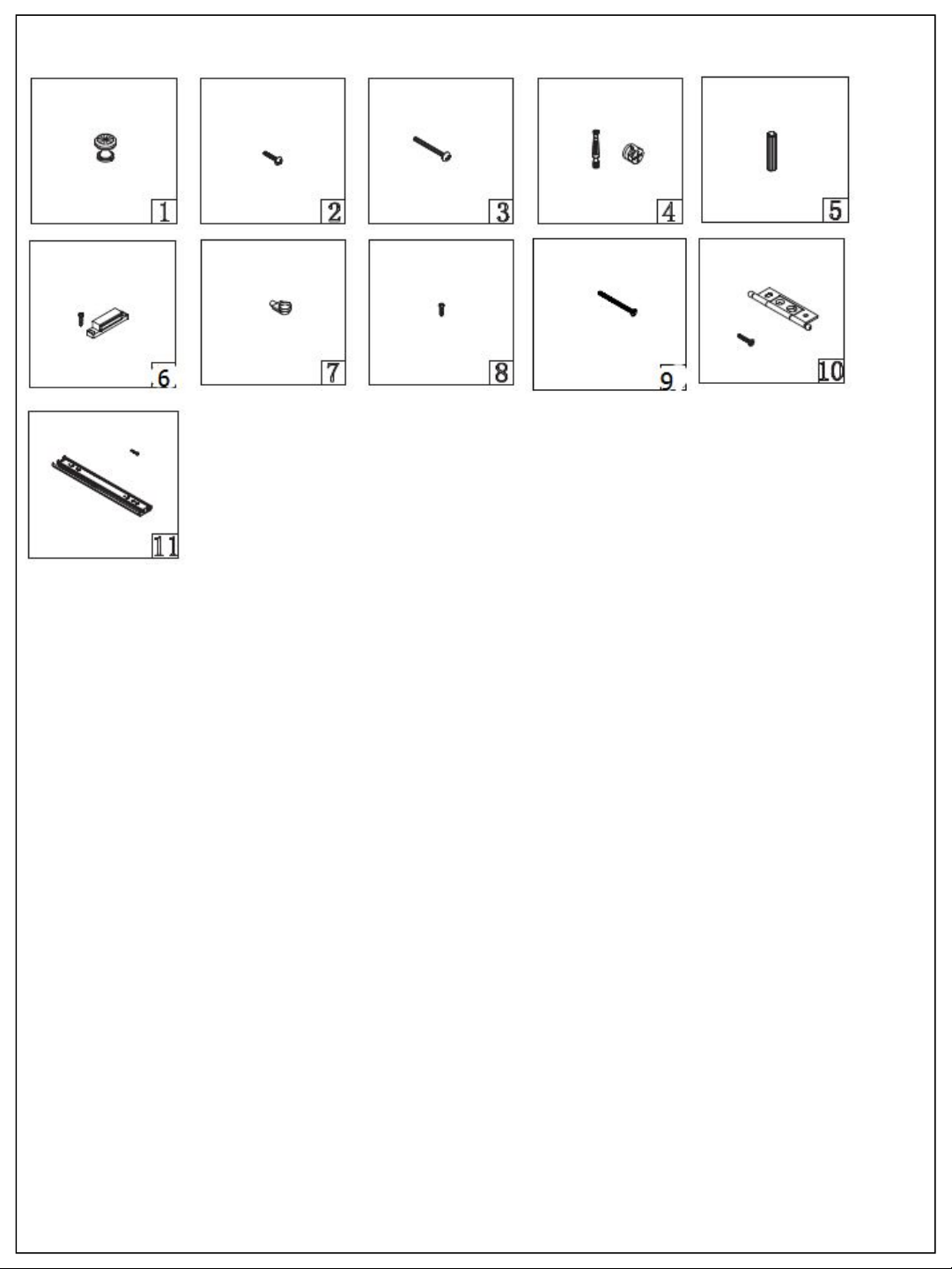

HARDWARE
Page 3
1. DOOR/ DRAWER KNOB / PERILLA DE LA PUERTA/CAJÓN 2PCS
2. DOOR KNOB SCREW (18MM L) / TORNILLO PARA LA PUERTA PERILLA (18MM L) 1PC
3. DRAWER KNOB SCREW (35MM L) / TORNILLO PARA LA PUERTA PERILLA (35MM L) 1PC
4. CAM LOCK NUT & BOLT / TUERCA & PERNO CAM 14SETS
5. WOOD DOWEL / TACO DE MADERA 24PCS
6. DOOR MAGNET AND SCREW / IMÁN Y TORNILLO DE LA PUERTA BLANCA 1SET
7. SHELF SUPPORTS / SOPORTA DE ESTANTE 4PCS
8. WOOD SCREW (12MM L) / TORNILLO DE MADERA (12MM L) 16PCS
9. WOOD SCREW (40MM L) / TORNILLO DE MADERA (40MM L) 4PCS
10. DOOR HINGES & SCREW / BISAGRAS & TORNILLO DE PLÁSTICO 2SETS
11. DRAWER SLIDE / CORREDERA PARA CAJÓN 1SET

ASSEMBLY OF THE SIDE PANEL, BACK TOP CROSS BAR, FRONT UP CROSS BAR, FRONT APRON PANEL AND
THE BOTTOM PANEL （STEP 1)-#A
ASAMBLEA DEL PANEL LATERAL, POSTERIOR TOP BAR CROSS, FRENTE ASCENDENTE CRUZ BAR, FRENTE
DELANTAL PANEL Y EL PANEL INFERIOR (PASO 1) - # A
Figure 1

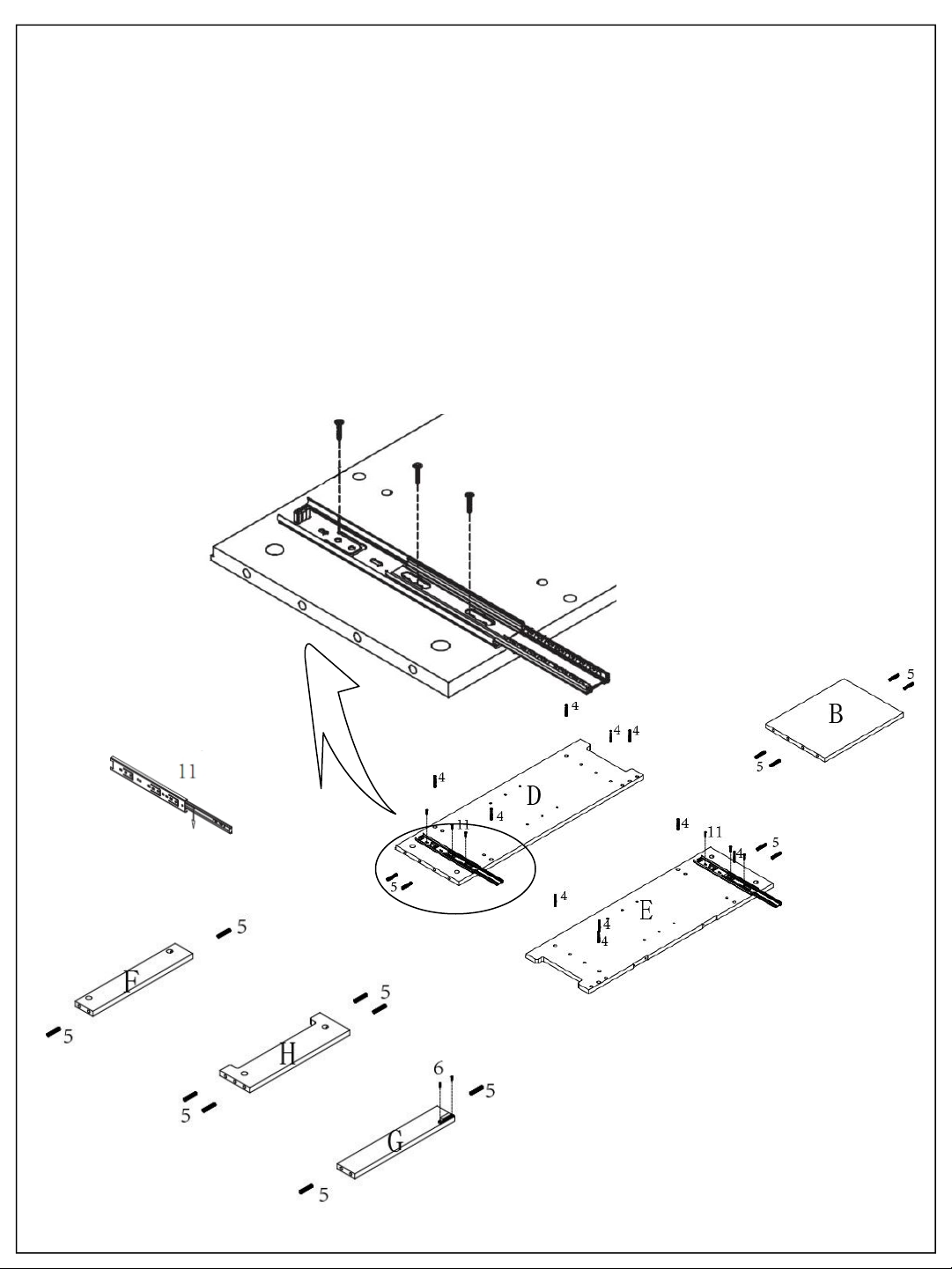

Push down the plastic part in the middle of the drawer slide, knock down the drawer slides (11) as shown
below. Screw the drawer slides (11) using the slide screws (11) onto the left side panel (D) and the right
side panel (E) .
Insert camlock bolts (4) and the wood dowels (5) into the pre-drilled hole of the left side panel (D), the right side
panel (E), the bottom panel (B), the back top cross bar (F) & the front top cross bar (G), the front apron
panel (H),
Screw door magnet (6) to front top cross bar ( G) using magnet screw (6) as shown (Figure 1)
Empuje hacia abajo la parte de plástico en el medio de la corredera de cajón, derribar las diapositivas del cajón
(11) como se muestra a continuación. Tornillo de las diapositivas del cajón (11) con los tornillos de
diapositivas (11) sobre el panel lateral izquierdo (D) y el panel lateral derecho (E).
Inserte los pernos camlock (4) y los tacos de madera (5) en el agujero previamente taladrado del panel lateral
izquierdo (D), el panel lateral derecho (E), el panel inferior (B), la parte trasera barra transversal superior
(F) y la barra transversal superior delantera (G), el panel de faldón delantero (H),
Imán de la puerta Tornillo (6) al frente barra superior transversal (G) con el tornillo imán (6) como se muestra
(Figura 1)
Page 4

Figure 2

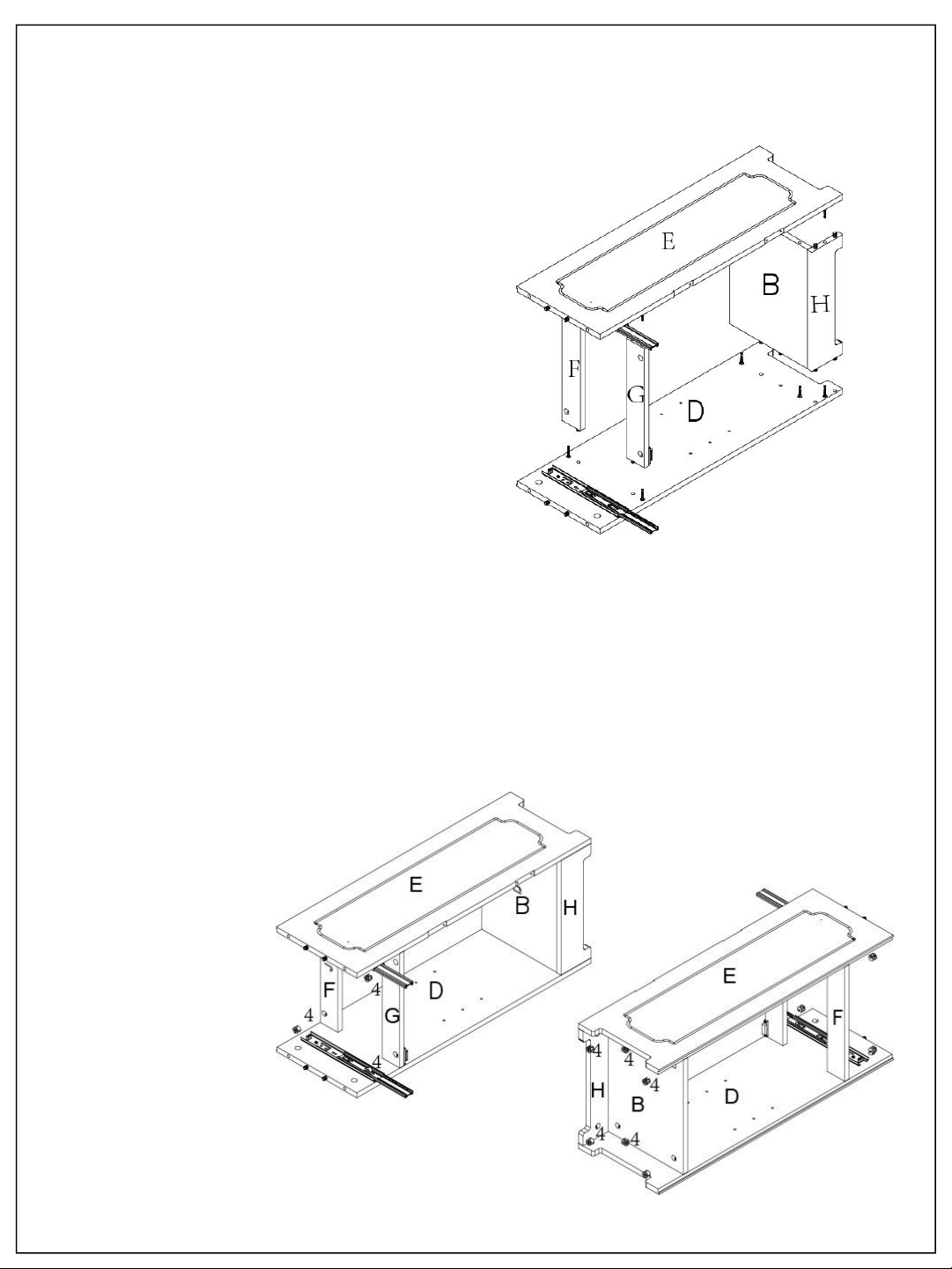

Attach the left side panel (D) and the right side panel
(E) to the bottom panel (B), the back top cross
bar (F) and the front top cross bar (G), the front
apron panel (H) using the inserted camlock
bolts (4) and the wood dowels (5) as shown
(Figure 2).
Coloque el panel del lado izquierdo (D) y el panel
lateral derecho (E) al panel inferior (B), la parte
trasera barra transversal superior (F) y la barra
frontal superior transversal (G), el panel de
faldón delantero (H) utilizando los tornillos
insertados camlock (4) y las clavijas de
madera (5) como se muestra (Figura 2).
Insert the camlock nut (4) into the pre-drilled hole of
the back top cross bar (F) and the front top cross
bar (G), the front apron panel (H) and the bottom
panel (B). Tighten using Phillips head screwdriver
as shown (Figure 3)
Inserte la tuerca camlock (4) en el agujero previamente
taladrado de la barra atrás top cruz (F) y la barra
transversal superior delantera (G), el panel de
faldón delantero (H) y el panel inferior (B). Apriete
con un destornillador de cabeza Phillips como se
muestra (Figura 3)
Figure 3 Page 5
ASSEMBLY OF THE LOWER SIDE PANEL, THE BACK TOP CROSS BAR, THE FRONT UP CROSS BAR, THE FRONT
APRON PANEL AND THE BOTTOM PANEL （STEP 1)-#B
ASAMBLEA DEL PANEL LATERAL INFERIOR, BARRA TRANSCERSAL SUPERIOR POSTERIOR, LA BAJA FRENTE
ASCENDENTE CRUZ BAR, EL PANEL FRONTAL DELANTAL Y EL PANEL INDERIOR(PASO 1) - # B

ASSEMBLY OF THE TOP PANEL（STEP 2)
ASAMBLEA DEL PANEL SUPERIOR (PASO 2)
Figure 4

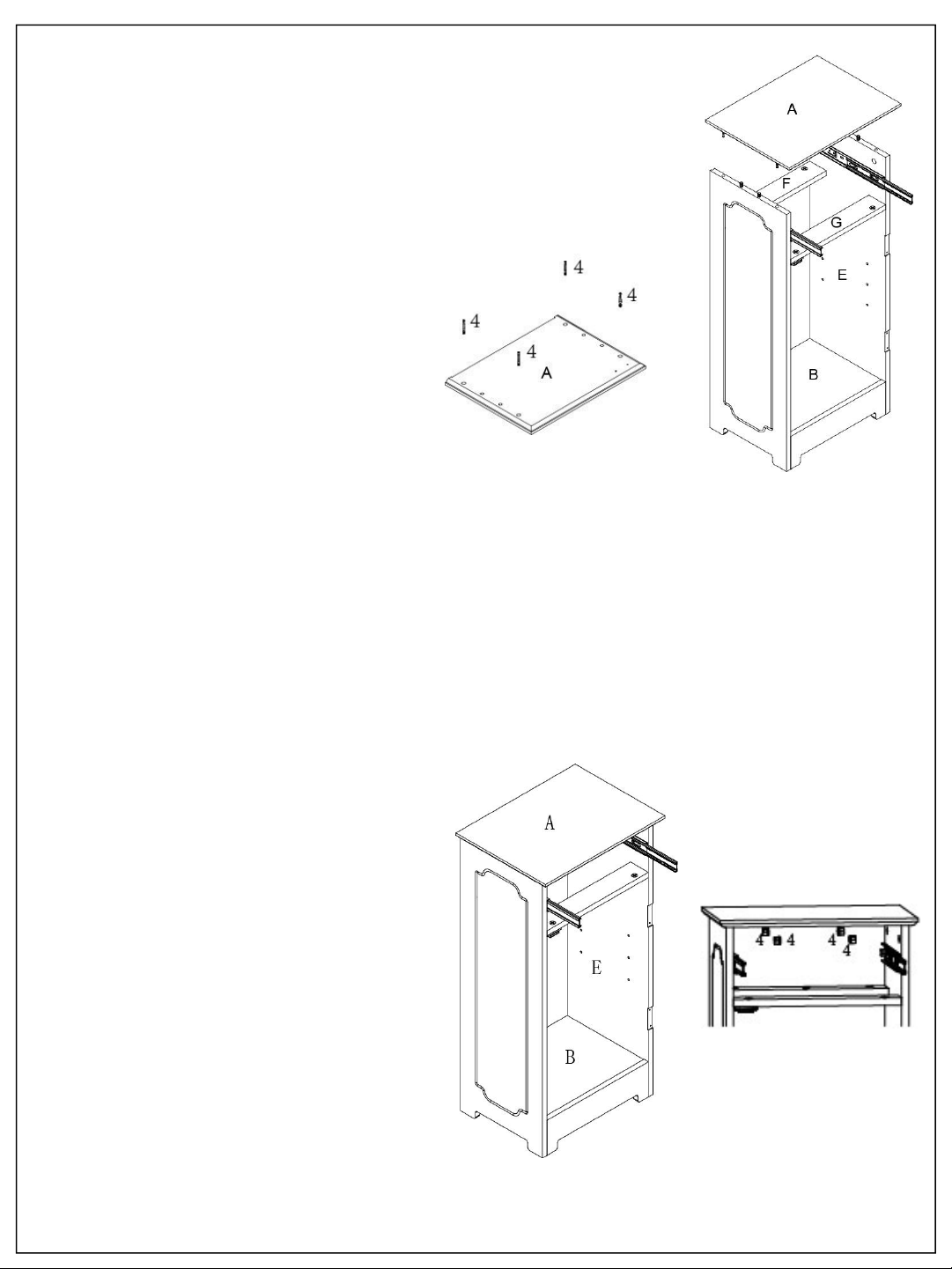

Insert the cam lock bolts (4) into the pre-drilled hole of
the top panel (A), attach the top panel (A) to the
side panels (D) & (E) as shown (Figure 4).
Inserte los pernos camlock (4) en el agujero
previamente taladrado del panel superior (A),
conecte el panel superior (A) a los paneles
laterales (D) y (E) como se muestra (Figura 4).
Insert the camlock nut (4) into the pre-drilled hole of
the side panels (D) & (E). Tighten using Phillips
head screwdriver as shown (Figure 5).
Inserte la tuerca camlock (4) en el agujero previamente
taladrado de los paneles laterales (D) y (E).
Apriete con un destornillador de cabeza Phillips
como se muestra (Figura 5).
Figure 5 Page 6

ASSEMBLY OF THE BACK PANEL（STEP 3)
ASAMBLEA DEL PANEL POSTERIOR (PASO 3)
Figure 6

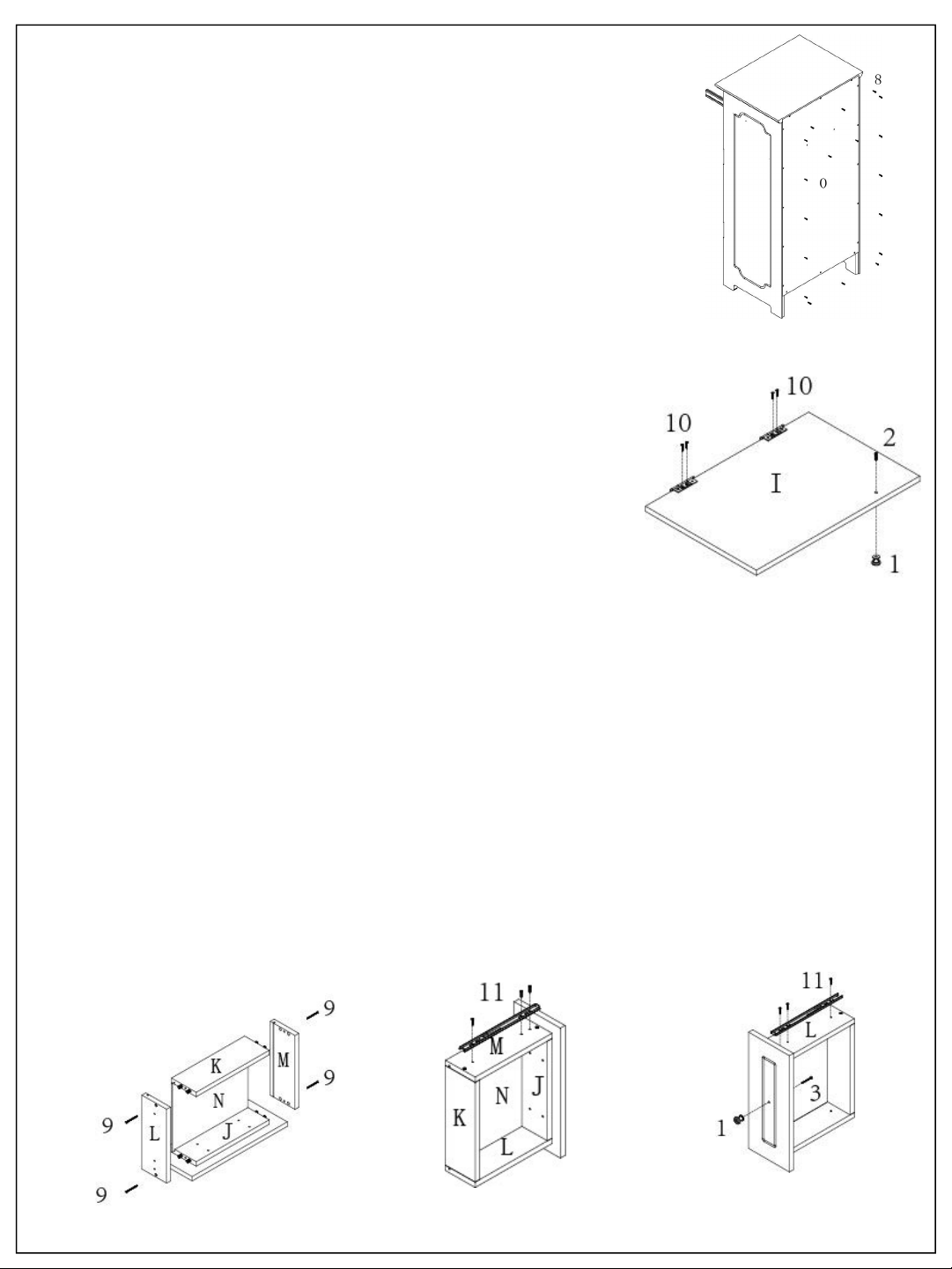

Attached the back panel ( O) to the cabinet using
wood dowels (8) as shown (Figure 6).
Se adjunta el panel trasero (O) al gabinete utilizando
los tacos de madera (8) como se muestra
(Figura 6).
Screw door hinges (10) to the door panel (I) using hinge
screw (10).
Attach door knob (1 ) with knob screws (2) onto the door
panel (I) as shown (Figure 7).
Tornillo de las bisagras de la puerta (10) al panel de la puerta
(I) con el tornillo de la bisagra (10).
Una el pomo de la puerta (1) con tornillos de cabeza (2) en el
panel de la puerta (I) como se muestra (Figura 7). Figure 7
ASSEMBLY OF THE DOOR PANEL, DOOR KNOB AND THE DRAWER（STEP 4)-#A
ASAMBLEA DEL PANEL DE PUERTA, MANDO PUERTA Y EL CAJÓN (PASO 4) - # A
Figure 8
Insert wood dowels (5) into the pre-drilled hole of the drawer front panel (J) and the drawer back panel (K), then
carefully slide the drawer bottom panel (N) through the drawer front panel(J) and the drawer back panel (K).
Attach drawer side panels (L & M), make sure that drawer guides are inline to drawer front panel & drawer back
panel (J & K), fasten using wood screws (9).
Screw the drawer slides(11) to the drawer side panel (L) & (M) using the screw (11).
Attach drawer knob (1 ) with drawer knob screws (3) onto drawer front panel (J) as shown (Figure 8).
Inserte las clavijas de madera (5) en el orificio pre-perforado del panel frontal del cajón (J) y el panel del cajón hacia
atrás (K), a continuación, deslice con cuidado el panel inferior del cajón (N) a través del panel frontal del
cajón (J) y el cajón panel posterior (K).
Fije los paneles laterales del cajón (L & M), asegúrese de que las guías del cajón están en línea al cajón del panel
frontal y el panel trasero del cajón (J & K), sujetar con tornillos de madera (9).
Tornillo de las correderas de cajón (11) al panel lateral del cajón (L) y (M) mediante el tornillo (11).
Adjuntar perilla de cajón (1) con tornillos de cabeza cajón (3) sobre el panel frontal del cajón (J) como se muestra
(Figura 8).
Page 7

Figure 9
Insert drawer into cabinet assembly and make sure that
drawer guides on drawer are inline with the cabinet
assembly as shown (Figure 9).
Inserte el cajón en el conjunto del gabinete y asegúrese de
que las guías del cajón en cajón están en línea con el
conjunto del gabinete como se muestra (Figura 9).
ASSEMBLY OF THE DOOR PANEL & DOOR KNOB, DRAWER（STEP 4)-#B
ASAMBLEA DEL PANEL DE PUERTA Y MANDO PUERTA CAJÓN (PASO 4) - # B
Figure 10
Attach door panel (I) to the right side panels (E) using door
hinges and screws (10) as shown (Figure 10).
Adjuntar panel de la puerta (I) a los paneles laterales
derecha (E) utilizando bisagras de la puerta y los
tornillos (10) como se muestra (Figura 10).
Page 8
Figure 11
ASSEMBLY OF THE ADJUSTABLE SHELF（STEP 5)
ASAMBLEA DE LA PLATAFORMA AJUSTABLE (PASO 5)
Insert the shelf support (7) into pre-drilled holes of side
panels, then place adjustable shelf (C) onto shelf
supports as shown (Figure 11).
Inserte el soporte del estante (7) en los agujeros
previamente perforados de los paneles laterales, a
continuación, coloque estante ajustable (C) en la
repisa soportes como se muestra (Figura 11).
