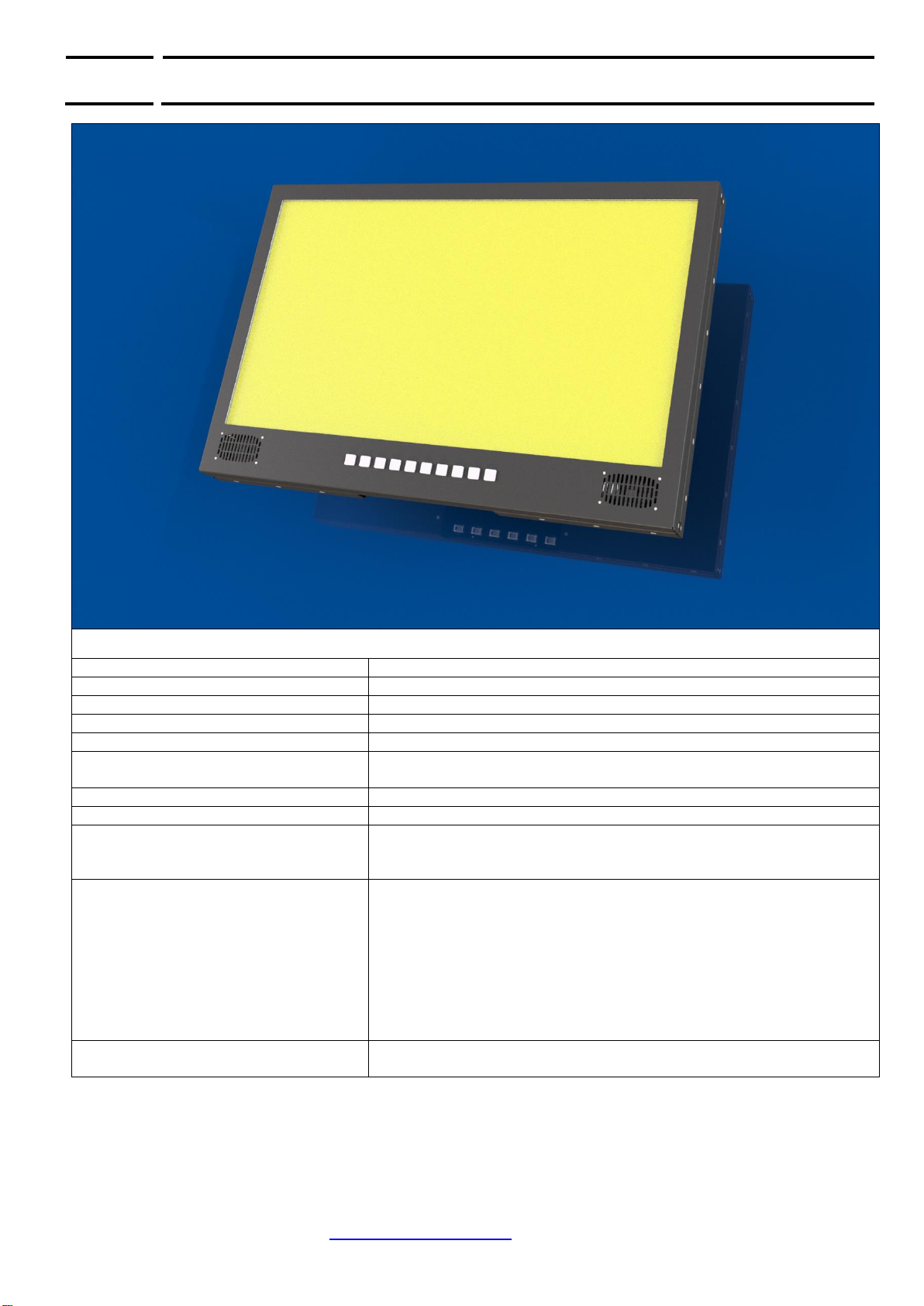

R&R Industrie-Monitor IM209-01 31,5“
Gehäuse
Aluminium, schwarz eloxiert; VESA-Halterung
B x H x T [mm³]
ca. 755 mm x 505mm x 69 mm
Zeichnung
DNR24953
Gewicht
ca. 11 kg
Stromversorgung
12V DC (8 bis 16V) galvanisch getrennt
herausgeführt auf Kabelpeitsche
Leistungsaufnahme
ca. 60W
Lagertemperatur
-20°C bis +60°C
Betriebstemperatur
0°C bis 50°C
abhängig von der Luftfeuchtigkeit.
(nicht kondensierend)
Display 21“
Diagonale: 31,5“(546,9 mm) .
Display area 698.4 x 392,85mm
1920 x 1080 Pixel
Farbtiefe 16.7M
LED Hintergrundbeleuchtung 300 cd/m²
Kontrast typisch 5000 : 1 ( 1200 :1)
Blickwinkel vertikal typisch 89° bei CR ≥10
Blickwinkel horizontal typisch. +/- 89°bei CR ≥10
Helligkeit 300 cd/m²
Schutzscheibe
Einscheiben-Sicherheitsglas, gehärtet,
chemisch entspiegelt.

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
2 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Schnittstellen
1 x HDMI 1.4;
1 x Display Port
1 x Analog RGB bis 205 MHz
Lautsprecher
Fernsteuerung

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
3 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Die Rückwand und die Frontplatte ist mit Federlaschen und Nippel befestigt.
Mit flachen stumpen Spachtel vorsichtig öffnen damit die Dichtung nicht beschädigt wird.
Die Dichtung befindet sich auf Trägerplatte

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
4 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

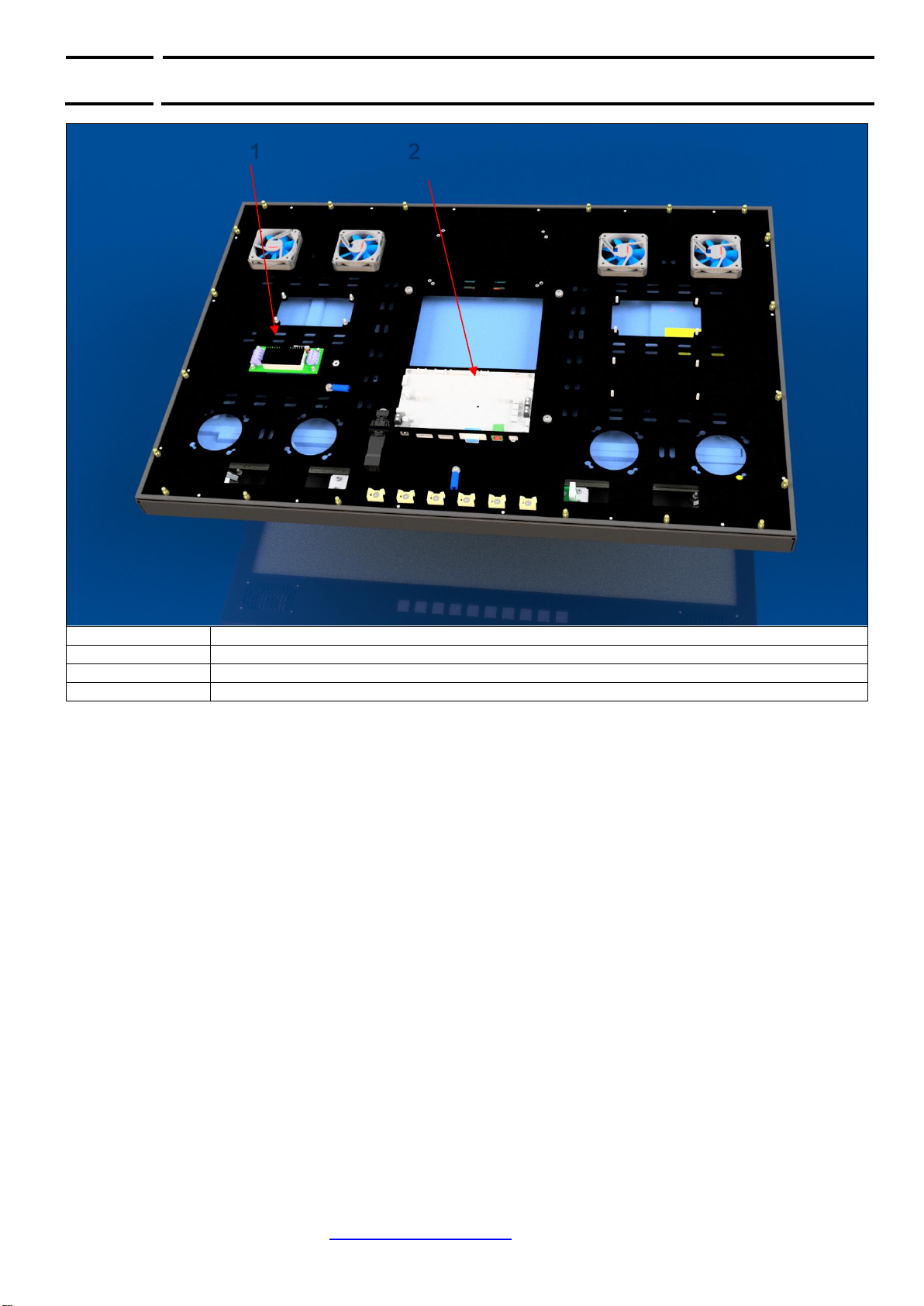

1
Stromversorgung RR-P-578 (DC-DC Wandler)
2
Grafikkontroller
1
2

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
5 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Bestellinformation:
Type
Artikel-Nr.
Beschreibung
IM209-01
2950
Analog RGB bis 205 MHz 1x
Display Port 1x
HDMI 1x
Stromversorgung 12V DC galvanisch getrennt
Gehäuse mit Nietmuttern M5
VGA in connector
15 pins hi-dens Sub-D female
pin
signal
Description
1
red
analog red
2
green
analog green
3
blue
analog blue
4
NC
not connected
5
VGA_PLUG
connect to GND for cable detection
6
gnd-red
ground
7
gnd-green
ground
8
gnd-blue
ground
9
VGA_5V
Fused VCC
10
gnd
Ground
11
NC
not connected
12
VGA_SDA
DDC Data
13
h-synch
Horizontal Sync Input
14
v-synch
Vertical Sync Input
15
VGA_SCL
DDC Clock

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
6 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Display port
DVI
DVI Digital female
Pin
Signal
Description
1
DP3-_IN
Pair-3 negative
2
GND
Ground
3
DP3+_IN
Pair-3 positive
4
DP2-_IN
Pair-2 negative
5
GND
Ground
6
DP2+_IN
Pair-2 positive
7
DP1-_IN
Pair-1 negative
8
GND
Ground
9
DP1+_IN
Pair-1 positive
10
DP0_IN
Pair-0 negative
11
GND
Ground
12
DP0+_IN
Pair-0 positive
13
GND
Ground
14
GND
Ground
15
DPA+_IN
Aux channel positive
16
GND
Ground
17
DPA-_IN
Aux channel negative
18
HPD
Hot Plug Detect
19
Power Return
Rturn for 3.3V
20
+3.3V_DP
DisplayPort +3.3V

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
7 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

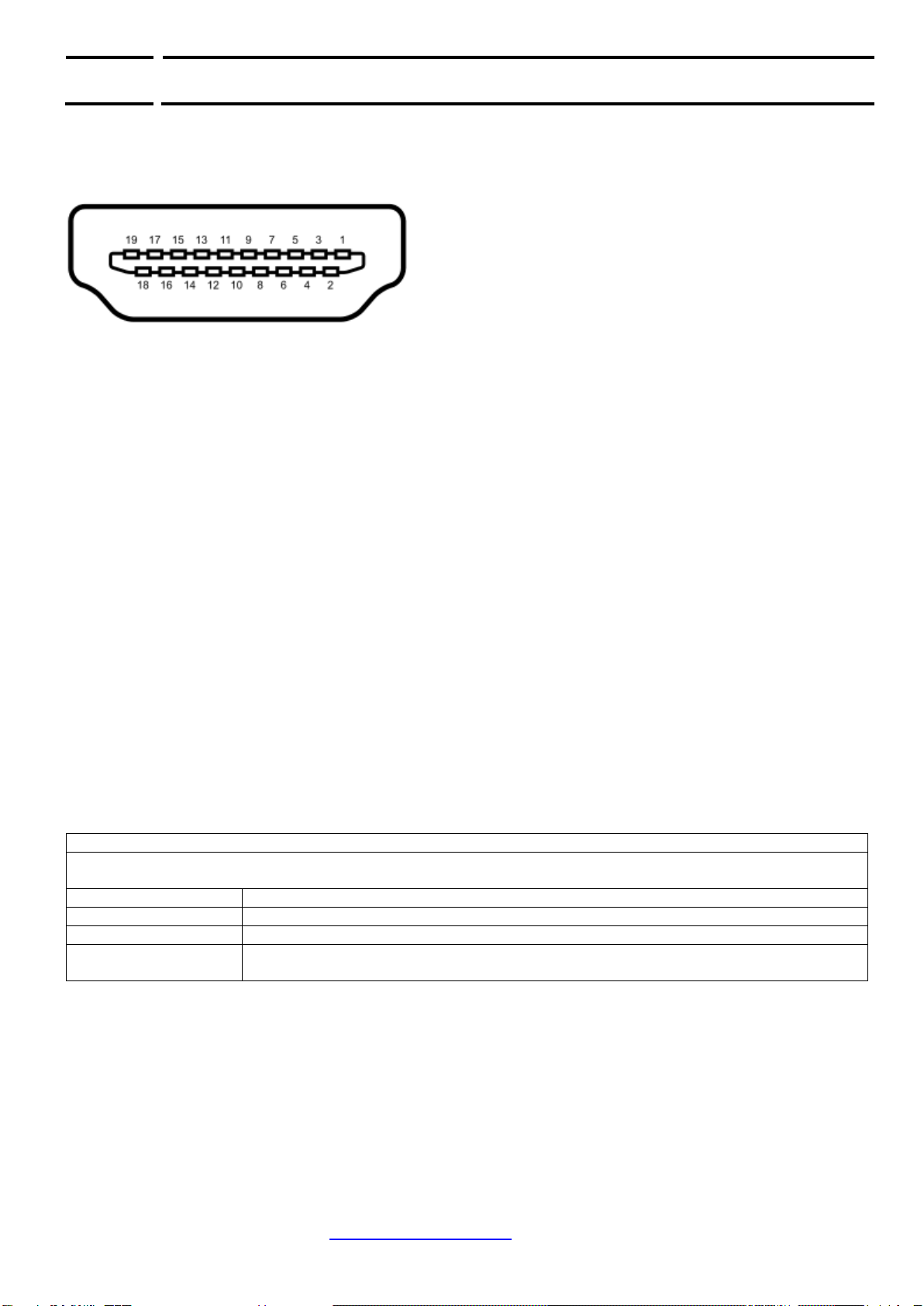

HDMI Typ A Steckerblegung
Die HDMI Typ A Buchse wird seit 2002 mit der Spezifikation 1.0 verwendet. Der 19 Polige Stecker ist mit dem DVI-D Signal
kompatibel und unterstützt eine maximale Auflösung von 1920 x 1080 Pixeln.
Pin
Bezeichnung
1
TDMS-Daten 2 + Farbe Rot
2
TDMS-Daten 2 Abschirmung
3
TDMS-Daten 2 –Farbe Rot
4
TDMS-Daten 1 + Farbe Grün
5
TDMS-Daten 1 Abschirmung
6
TDMS-Daten 1 –Farbe Grün
7
TDMS-Daten 0 –Farbe Blau
8
TDMS-Daten 0 Abschirmung
9
TDMS-Daten 0 + Farbe Blau
10
TDMS-Takt +
11
Abschirmung TDMS-Takt
12
TDMS-Takt –
13
CEC
14
nicht genutzt
15
DDC –Takt (SCL)
16
DDC –Daten (SDA)
17
DDC/CEC –Masse, Abschirmung
18
+ 5V Power, max. 50 mA
19
Hotplug Detect
Die Rückwand und die Frontplatte ist mit Federlaschen und Nippel befestigt.
Mit flachen stumpen Spachtel öffnen. Die Dichtung befindet sich auf Trägerplatte
1
Stromversorgung RR-P-578 (DC-DC Wandler)
2
Videoplatine RR-P-577 (8x CVBS, 16 Digitale Eingänge, RS422)
3
Grafikkontroller
4
RR-P- 582 Audio- und Helligkeitskontrolle
Eingang Dehgeber oder Poti

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
8 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

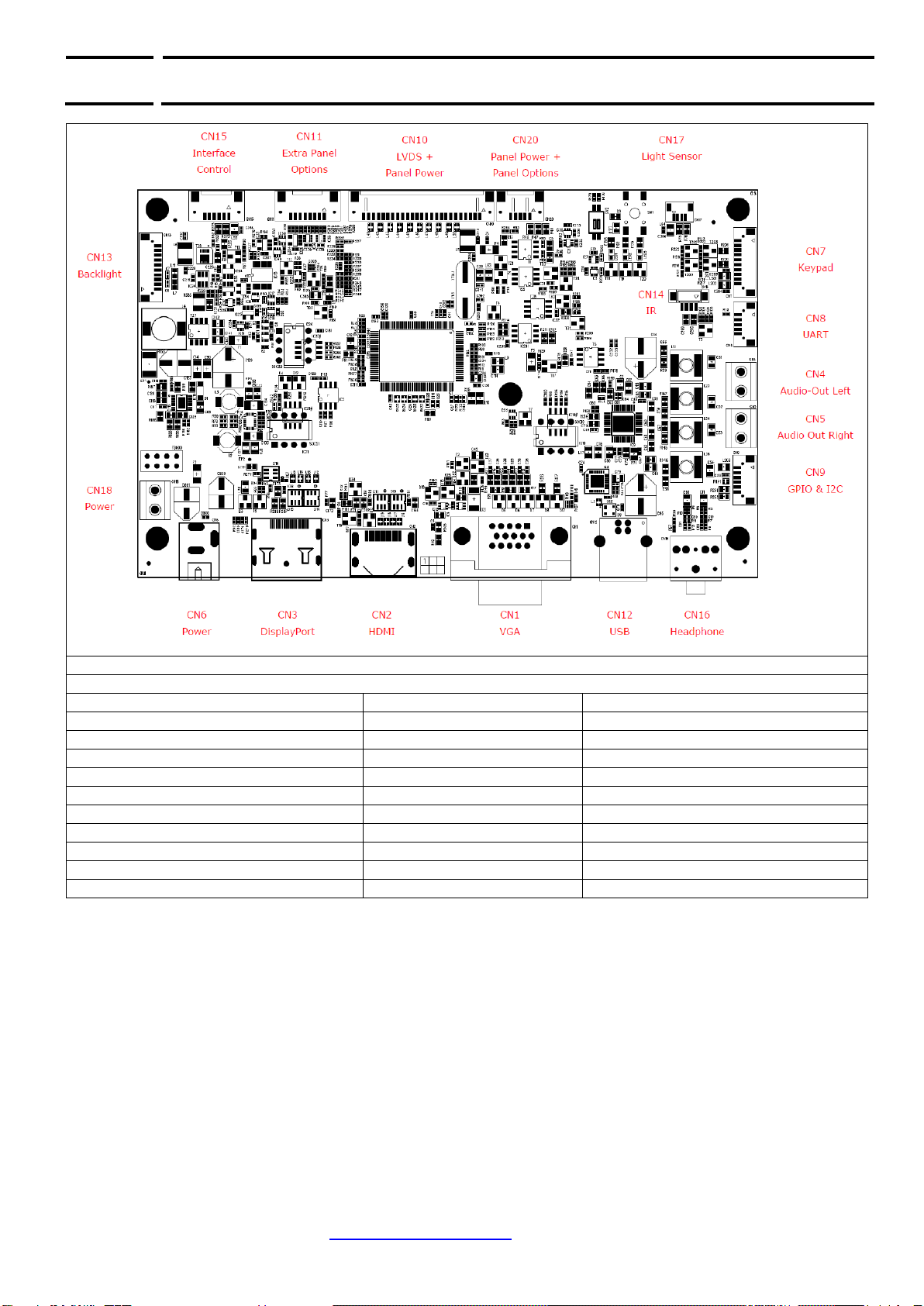

Grafikkontroller:
Nr.
Typ
Schnittstelle
CON 1
VGA
RGB Analog
CON 2
HDMI 1 (HDMI A female)
CON 3
Display Port
CON 4
Audio Out Left
CON 5
Audio Out Right
CON 6
Power
not used
CON 7
CON 9
CON 14
CON 16
Kopfhörer

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
9 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

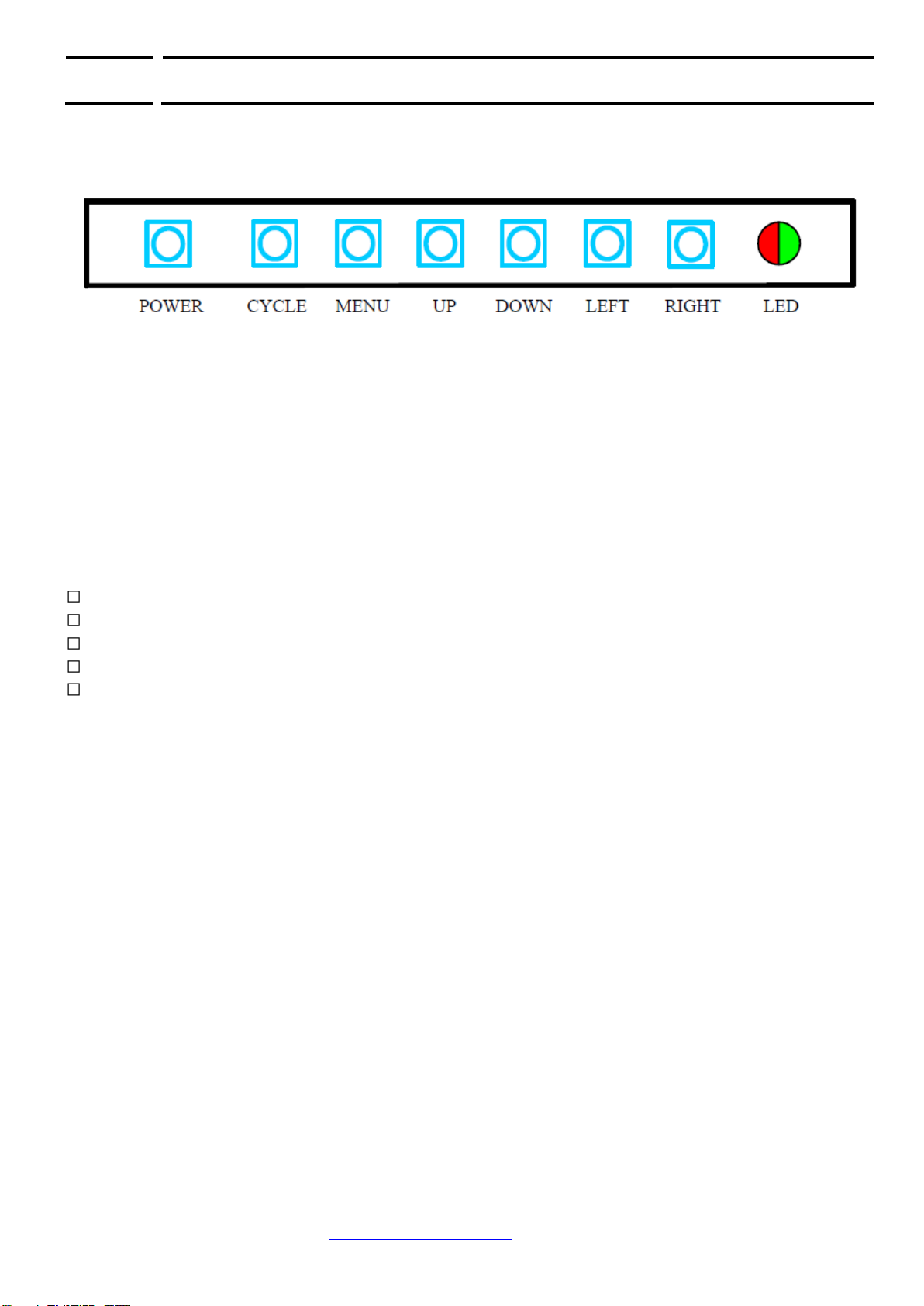

6- Button OSD Keypad
The following tables give you an overview about the functionality
Power
Cycle
Menu
Up
Down
Left
Right
LED
General
Power ON/OFF
See below
OSD
closed
Input
Select
Open OSD
Brightness
Volume*
Decrease
brightness
Increase
brightness
OSD
open
Select
Exit/Back
Up/+
Down/-
Left/-
Right/+
*Volume dialog is only accessible on PrismaMEDIA-Eco boards with audio outputs or when input is not RGB
LED Status:
Green : Signal Found
Green flashing : Searching Signal
Red : Power Safe
LED OFF : Power OFF
Red flashing : No Panel Configuration is flashed

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
10 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

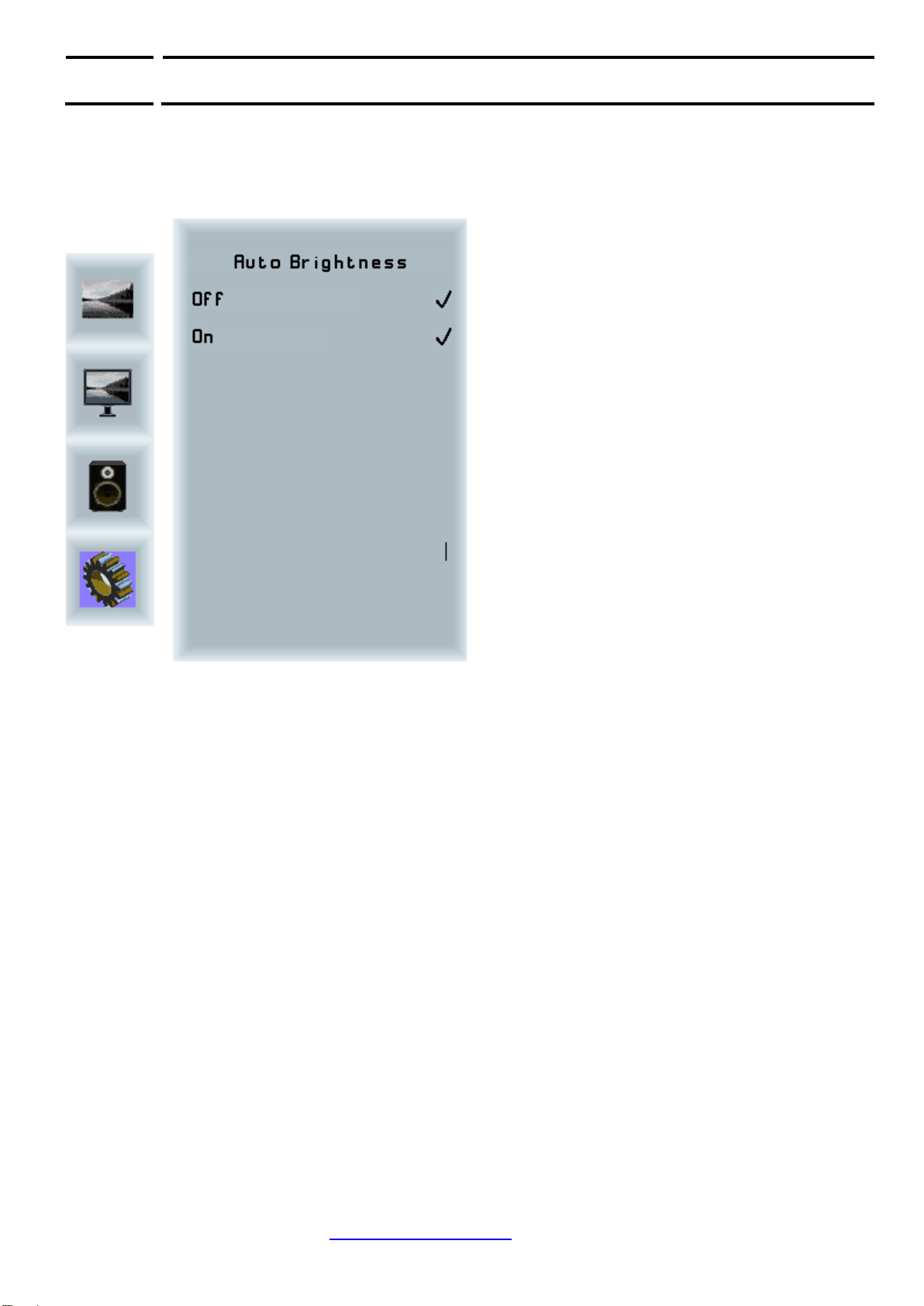

Menu
Contains the following sub-menus:
Inputs, OSD settings, factory reset, EDID write protect, Auto Brightness and FW/OSD revision information.
If there is no Auto Brightness sensor is available, Auto Brightness icon is either not shown or non-selectable
according to the firmware version.
Firmware Version
Sensor Available
Sensor Not Available
< 3.0.0
Auto brightness is not available
< 3.2.0
Icon Shown
Icon Shown, but not
selectable
>= 3.2.0
Icon Shown
Icon not shown

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
11 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

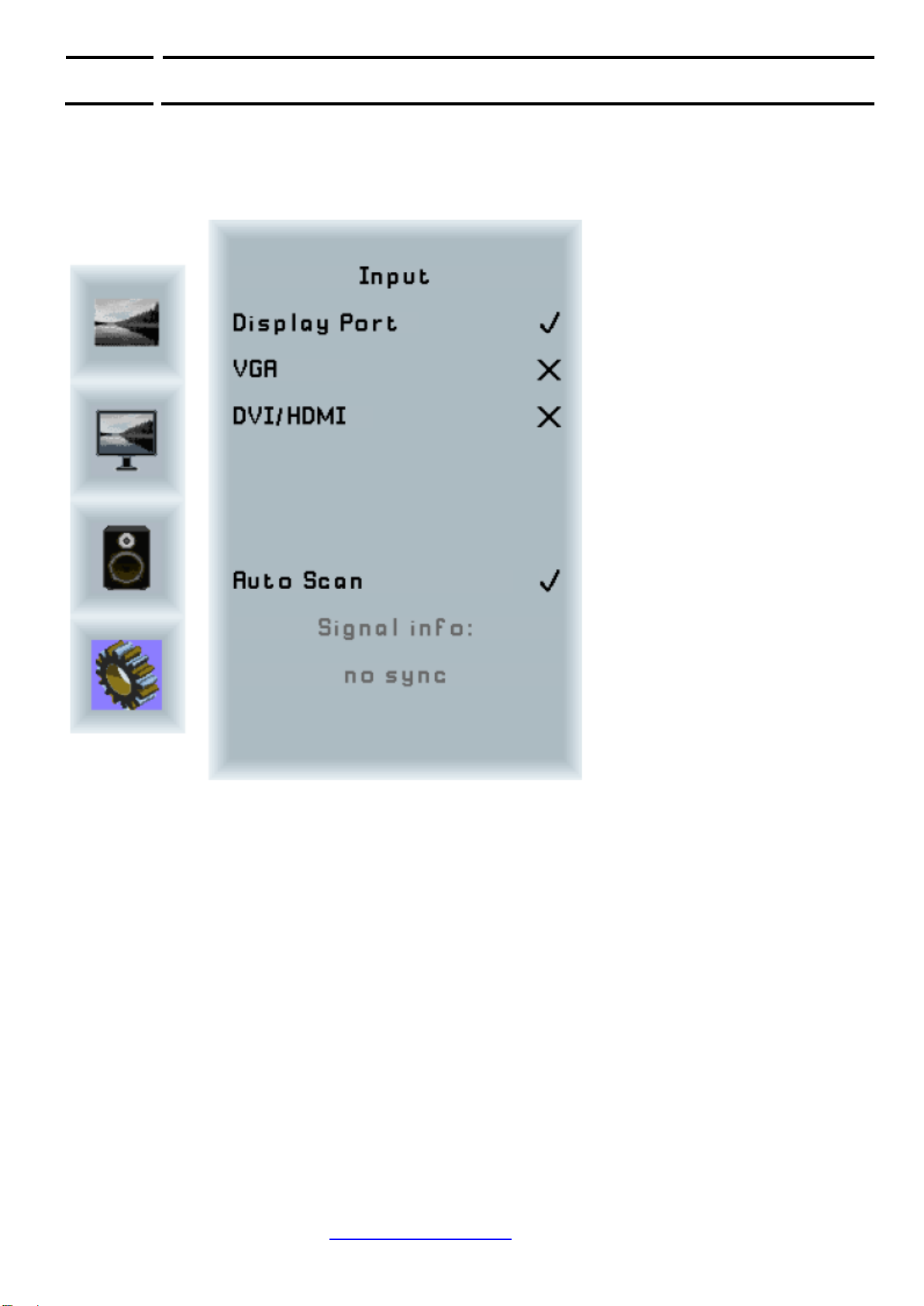

Input Sub-Menu
Manual selection of input
Enable/disable input auto-scan

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
12 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
OSD Settings Sub-Menu
Contains timer, rotation, position adjustment, transparency, IR enable and Keypad switch

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
13 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

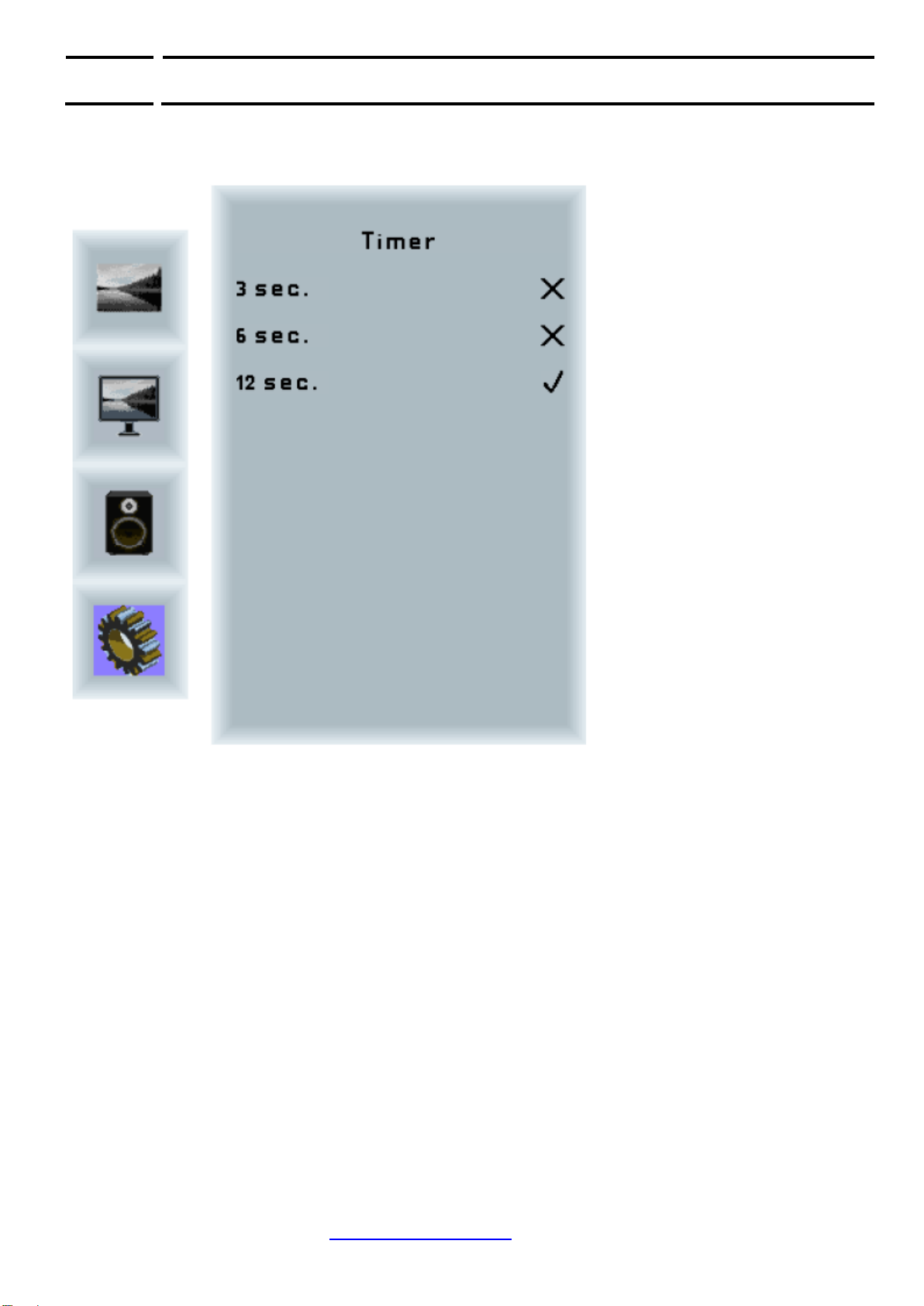

Timer: Selects how many seconds the OSD will remain active after the last use

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
14 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Rotation: Rotates the OSD menu

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
15 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Position: Manual adjustment of OSD placement

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
16 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Transparency: Selects OSD blending with background

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
17 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

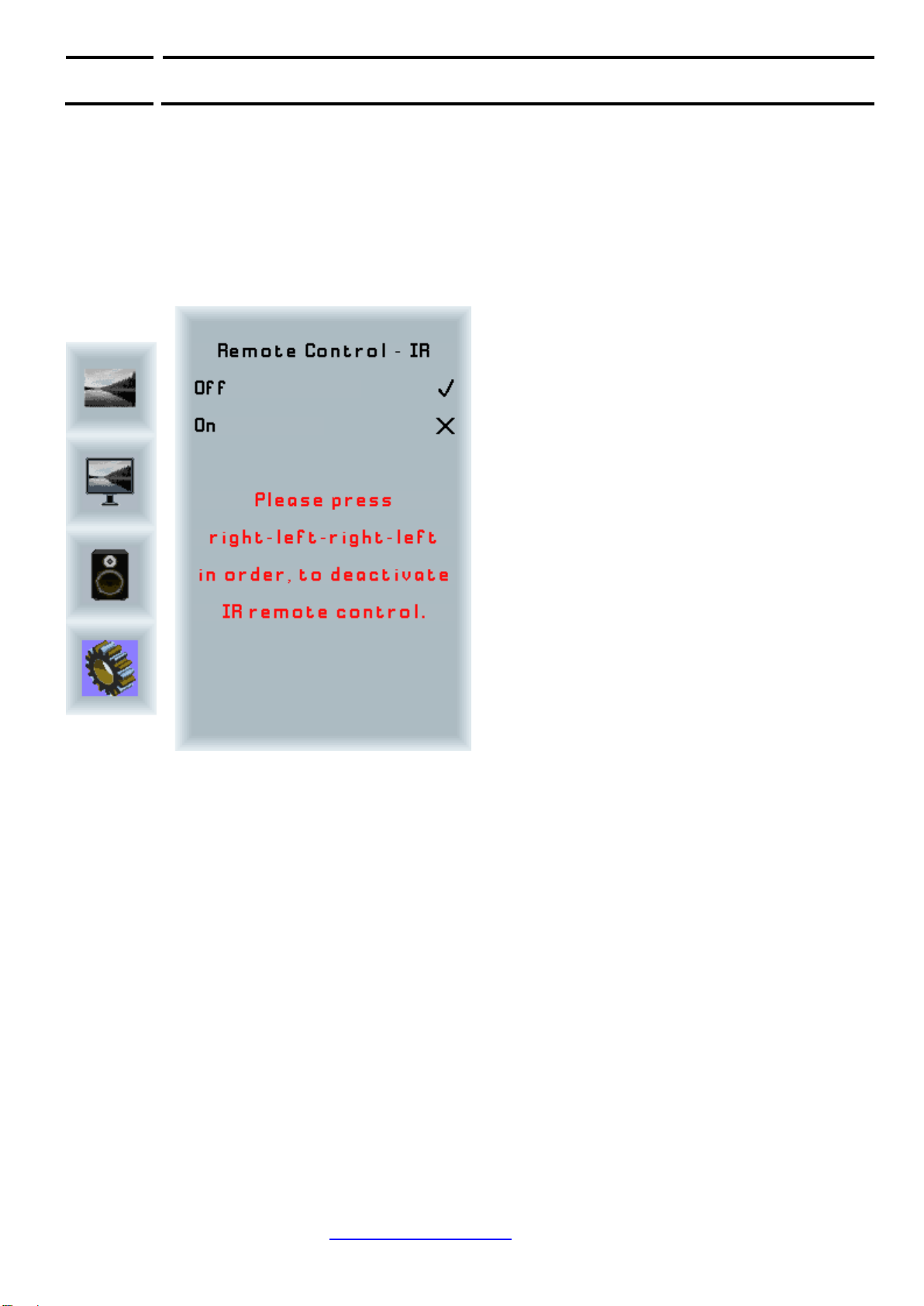

Remote Control - IR:
The remote control - IR function enables or disables the remote control interface. If current state is
on, after selecting the off state, the osd interface requests the user to press right, left, right, left keys
in sequence. This is done to prevent accidental de-activation of the IR interface, as a user which has
no external keypad and no serial port communication will have no means to turn IR back on.
Remote control through infrared function is shared with DisplayPort powered source detection. Enabling infrared will
convert DisplayPort cable-detect from powered up source detection to simple cable ground plug detection. The
former method is preferred due to elimination of cable plug wake ups when source is not powered on, but since the
board will go back to sleep mode, it is not critical.

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
18 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

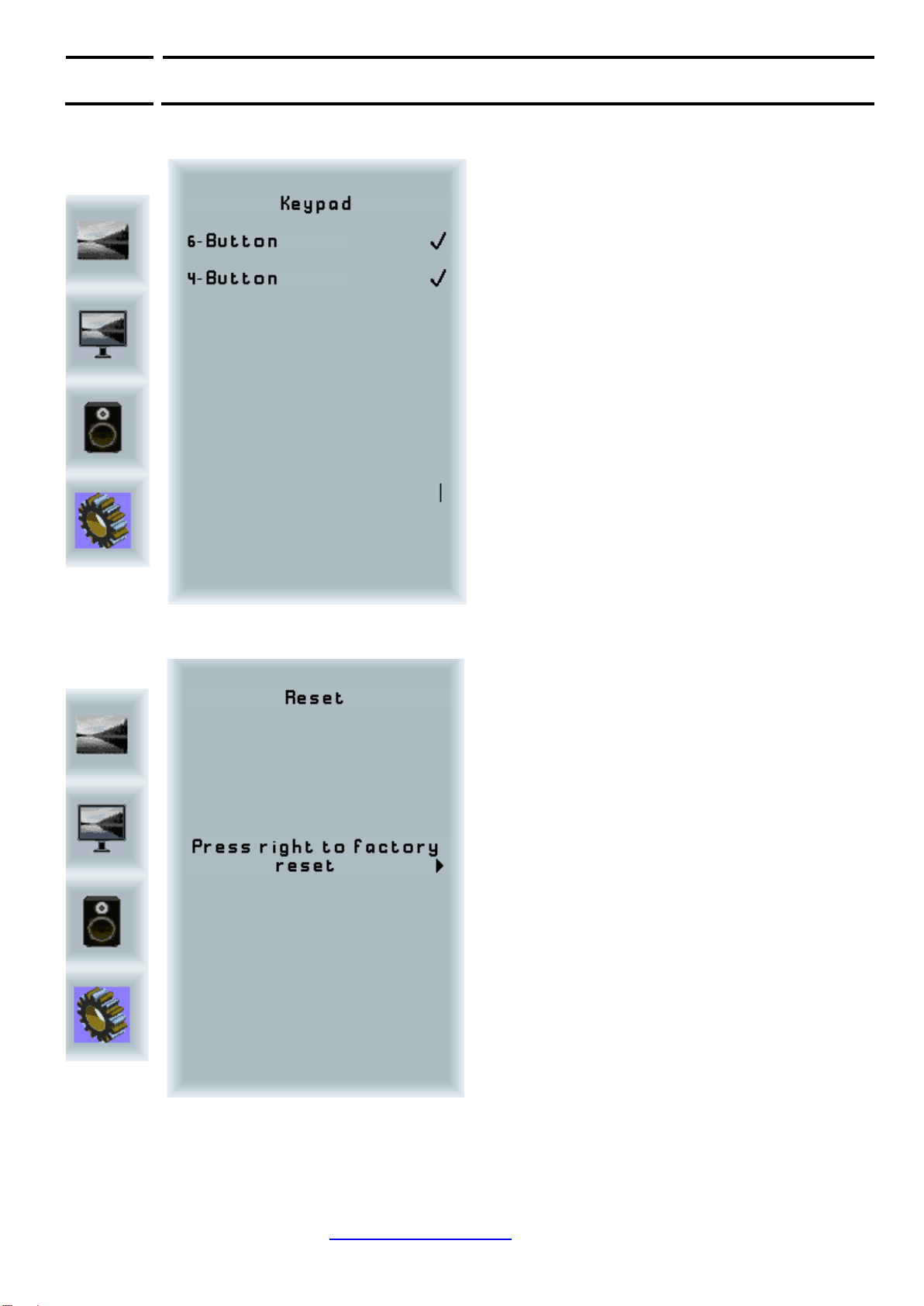

Keypad: Switch the OSD-Keypad from 6 to 4 button mode
Reset: Performs a factory reset and returns all settings to default values.

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
19 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]

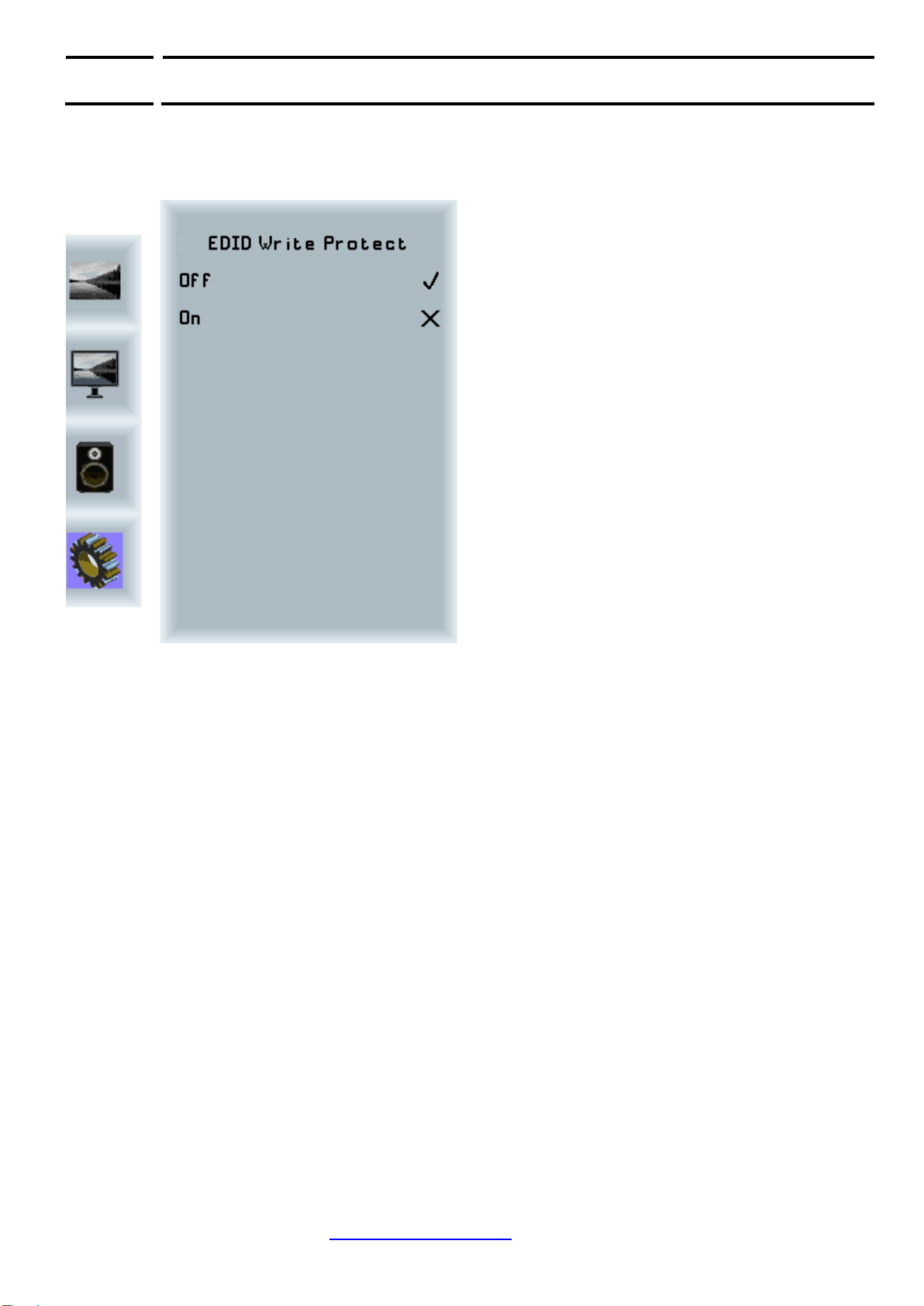

EDID Write Protect (only in OSD Version 1.0.0)
EDID Write Protect: Toggles EDID write protect on or off.

R&R
Ges. für Rationalisierung und Rechentechnik mbH
R&R Industrie-Monitor IM209-01 31,5“
DNR24955_R01.DOCX
05.03.2019
20 / 20
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon [phone] Fax [phone]
WWW.RURGMBH.DE
WWW.RURSHOP.DE
[email protected]
Auto Brightness
Auto Brightness: Toggles the Auto Brightness regulation of the
Ambient Light Sensor on or off
