Siemens SIMATIC Industrial Flat Panel IFP2200 User manual

© Siemens AG 2019. Alle Rechte vorbehalten
A5E37770549-AD, 04/2019 1
SIMATIC
Industrie-Monitore
SIMATIC IFP2200 MT
Produktinformation
A5E37770549
Gültigkeit
Diese Produktinformation gilt für folgende Geräte:
●SIMATIC IFP2200 MT, neutral, Artikelnummer 6AV7466-8MA00-0AA0, Variante "Standard"
●SIMATIC IFP2200 MT, neutral, Artikelnummer 6AV7466-8MA10-0AA0, Variante "Extended"
●SIMATIC IFP2200 MT mit Siemens Logo, Artikelnummer 6AV7466-8MA00-0AX0, Variante "Standard"
●SIMATIC IFP2200 MT mit Siemens Logo, Artikelnummer 6AV7466-8MA10-0AX0, Variante "Extended"
Stellvertretend für alle Geräte wird in diesem Dokument die Bezeichnung "IFP2200 MT-Geräte" verwendet.
Die Geräte basieren in Bezug auf Elektronik, Schnittstellen und Stromversorgung auf dem Industrial Flat Panel IFP2200 mit
kapazitivem Multi-Touchscreen und bieten entsprechenden Funktionsumfang.
Diese Produktinformation beschreibt die technischen Unterschiede der Geräte im Vergleich zum IFP2200. Die Beschreibung
des IFP2200 finden Sie in der Betriebsanleitung "Industrial Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900
ETH, IFP2200 ETH (http://support.automation.siemens.com/WW/view/de/65288650)", die dieser Produktinformation
zugrunde liegt.
Die Hinweise in dieser Produktinformation sind den Aussagen in der zugrunde liegen Betriebsanleitung, in den Release
Notes und in der Online-Hilfe in der Verbindlichkeit übergeordnet.
Soweit nicht anderweitig in diesem Dokument beschrieben, gelten für das Gerät sämtliche Angaben in der zugrunde
liegenden Betriebsanleitung zu IFP2200, d. h. Angaben zu Hardware, Software, Wartung und Service.
Sicherheitshinweise und weitere Hinweise
Sicherheitshinweise
Es gelten die Sicherheitshinweise in der Betriebsanleitung "Industrial Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO,
IFP1900 ETH, IFP2200 ETH".
Elektromagnetische Verträglichkeit
Impulsförmige Störgrößen
Die IFP2200 MT-Geräte wurden auf energiereichen Einzelimpuls (Surge) nach IEC 61000-4-5 getestet.
Für den Betrieb mit 24V DC ist eine externe Schutzbeschaltung erforderlich, siehe Funktionshandbuch "SIMATIC S7-1500,
ET 200MP, ET 200SP, ET 200AL Steuerungen störsicher aufbauen", Kapitel 7 "Blitzschutz und Überspannungsschutz",
verfügbar im Internet (https://support.industry.siemens.com/cs/ww/de/view/59193566).
Im Rahmen der Prüfung des Industrial Flat Panel wurde folgendes Blitzschutzelement verwendet:
Dehn BVT AVD 24“ (Bestell-Nr. 918 422)

SIMATIC IFP2200 MT
2A5E37770549-AD, 04/2019
Aufbau der Geräte
Vorder- und Seitenansicht mit Siemens-Logo
①
Aussparungen für jeweils einen Montageclip
②
Display mit Touchscreen
Vorder- und Seitenansicht ohne Siemens-Logo
①
Aussparungen für jeweils einen Montageclip
②
Display mit Touchscreen

SIMATIC IFP2200 MT
A5E37770549-AD, 04/2019 3
Schnittstellen
Varianten "Standard"
Varianten "Extended"
①
Anschluss für den Schutzleiter
①
Anschluss für den Schutzleiter
②
X80 Anschluss für die Stromversorgung DC 24 V
②
X80 Anschluss für die Stromversorgung DC 24 V
③
X71 DVI-D-Schnittstelle
③
X71 DVI-D-Schnittstelle
④
X70 DisplayPort-Schnittstelle
④
X70 DisplayPort-Schnittstelle
⑤
X60 USB Typ B
⑤
X61/X62 USB Typ A
⑥
X63 USB-Link-Schnittstelle
⑦
X60 USB Typ B
Geräte einbauen
Zulässige Einbaulagen
Für die IFP2200 MT-Geräte gelten die Einbaulagen und Umgebungstemperaturen, die in der Betriebsanleitung "Industrial
Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH, IFP2200 ETH" angegeben sind.
Einbauausschnitt
Maße des Einbauausschnitts für den Einbau der IFP2200 MT-Geräte im Querformat: 513+1 × 315+1 mm (Breite × Höhe).
Bei Einbau im Hochformat sind Breite und Höhe entsprechend zu vertauschen.
Es gelten die Angaben zu Stabilität des Einbauausschnitts und Schutzarten in der Betriebsanleitung "Industrial Flat Panel
IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH, IFP2200 ETH".
Position der Montageclips für IP66 geeigneten Einbau
Befestigen Sie die Montageclips (als Zubehör erhältlich) an den Positionen wie abgebildet.
Gerät
Position
22"-Display
Stromversorgung anschließen
Es gelten die Angaben in der Betriebsanleitung "Industrial Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO,
IFP1900 ETH, IFP2200 ETH". Für das Anschließen der Stromversorgung gilt Kapitel "DC-Stromversorgung anschließen".
Hinweis
Das Gerät darf nur an eine DC 24
V-Stromversorgung angeschlossen werden, die den Anforderungen einer sicheren
Kleinspannu
ng (SELV) gemäß der IEC/EN/DIN EN/UL 60950-1 entspricht.
Die Stromversorgung muss die Anforderung NEC Class
2 bzw. LPS gemäß der IEC/EN/DIN EN/UL 60950-1 erfüllen.

SIMATIC IFP2200 MT
4A5E37770549-AD, 04/2019
Leitungen sichern
Sichern Sie die angeschlossenen Leitungen zur Zugentlastung mit Kabelbindern an den markierten Befestigungselementen.
Achten Sie darauf, dass die Leitungen durch die Kabelbinder nicht gequetscht werden.
Technische Angaben
Maßbild
Die folgende Abbildung zeigt das Maßbild des 22"-Geräts.
Alle Angaben in mm
Technische Daten
Gewicht ohne Verpackung
ca. 6,7 kg
Front-Typ
Glasfront
Display-Auflösung
1920 × 1080 Pixel (Full HD)
Stromversorgung
DC 24 V
SIMATIC IFP2200 MT
A5E37770549
-AD, 04/2019
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND

© Siemens AG 2019. All rights reserved
A5E37770549-AD, 04/2019 5
SIMATIC
Industrial monitors
SIMATIC IFP2200 MT
Product Information
A5E37770549
Valid scope
This product information is valid for the following devices:
●SIMATIC IFP2200 MT, neutral, article number 6AV7466-8MA00-0AA0, "Standard" version
●SIMATIC IFP2200 MT, neutral, article number 6AV7466-8MA10-0AA0, "Extended" version
●SIMATIC IFP2200 MT with Siemens logo, article number 6AV7466-8MA00-0AX0, "Standard" version
●SIMATIC IFP2200 MT with Siemens logo, article number 6AV7466-8MA10-0AX0, "Extended" version
The term "IFP2200 MT devices" is used in this document to refer to all devices.
The devices are based on Industrial Flat Panel IFP2200 with capacitive multi-touchscreen in relation to electronics,
interfaces and power supply and provide the corresponding functionality.
This product information describes the technical differences of the devices compared to IFP2200. You can find a description
of the IFP2200in the operating instructions "Industrial Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH,
IFP2200 ETH (http://support.automation.siemens.com/WW/view/en/65288650)", on which this product information is based.
The information in this product information takes precedence over statements in the operating instructions, the release notes
and online help.
Unless otherwise described in this document, all specifications in the underlying operating instructions for IFP2200, i.e.
specifications regarding hardware, software, maintenance and service, apply to this device.
Safety instructions and additional notes
Safety instructions
The general safety instructions in the "Industrial Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH,
IFP2200 ETH" operating instructions apply.
Electromagnetic compatibility
Pulse-shaped interference
IFP2200 MT devices have been tested for high-energy single pulses (surge) in accordance with IEC 61000-4-5.
An external protective circuit is required for operation with 24 V DC; see function manual "SIMATIC S7-1500, ET 200MP,
ET 200SP, ET 200AL Designing interference-free controllers", section 7 "Lightning protection and overvoltage protection",
which is available on the Internet (https://support.industry.siemens.com/cs/ww/en/view/59193566).
The following lightning protection element was used during the testing of the Industrial Flat Panel:
Dehn BVT AVD 24" (Order No. 918 422)

SIMATIC IFP2200 MT
6A5E37770549-AD, 04/2019

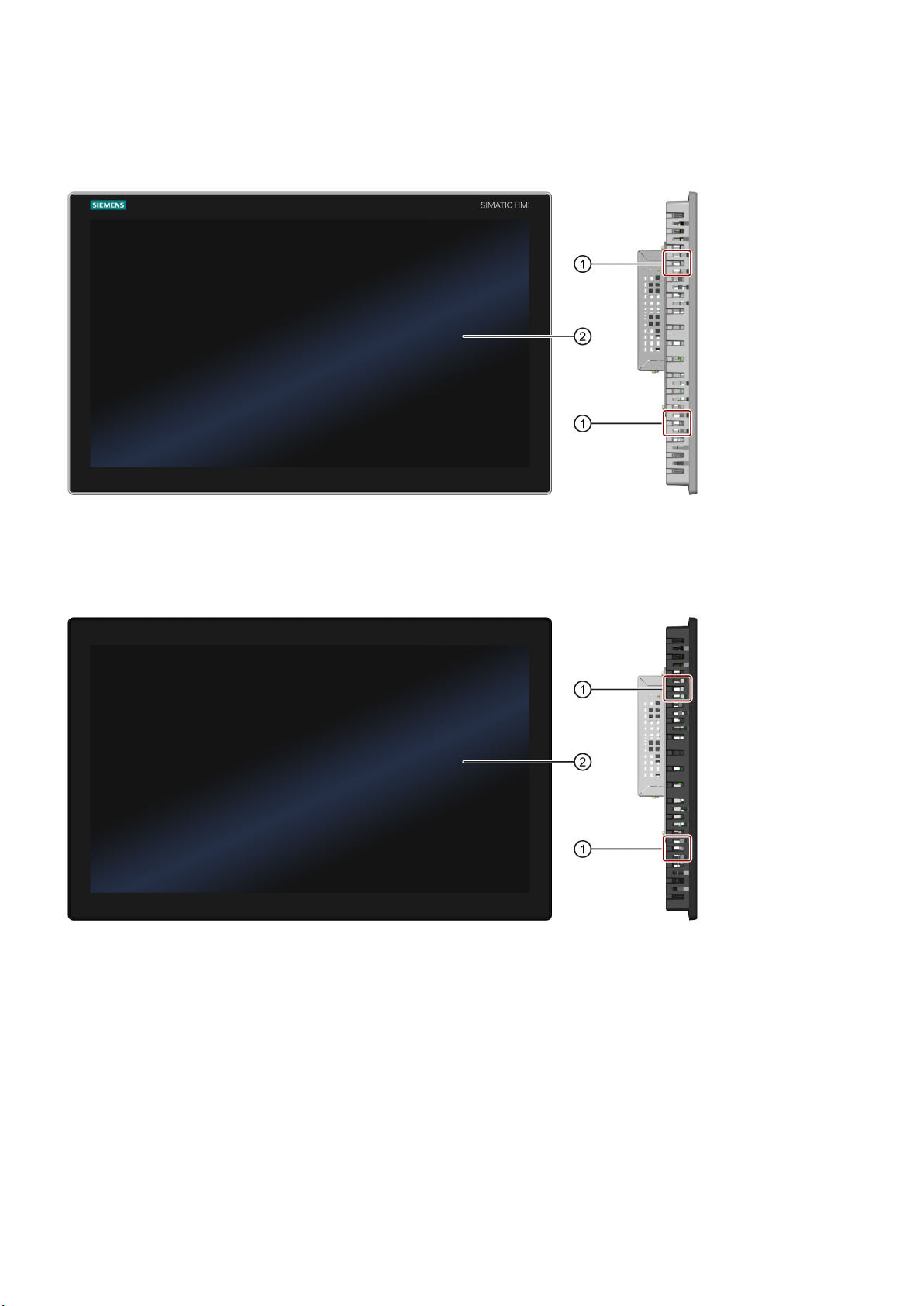

Structure of the devices
Front and side views with Siemens logo
①
Recesses for one mounting clip each
②
Display with touch screen
Front and side views without Siemens logo
①
Recesses for one mounting clip each
②
Display with touch screen

SIMATIC IFP2200 MT
A5E37770549-AD, 04/2019 7

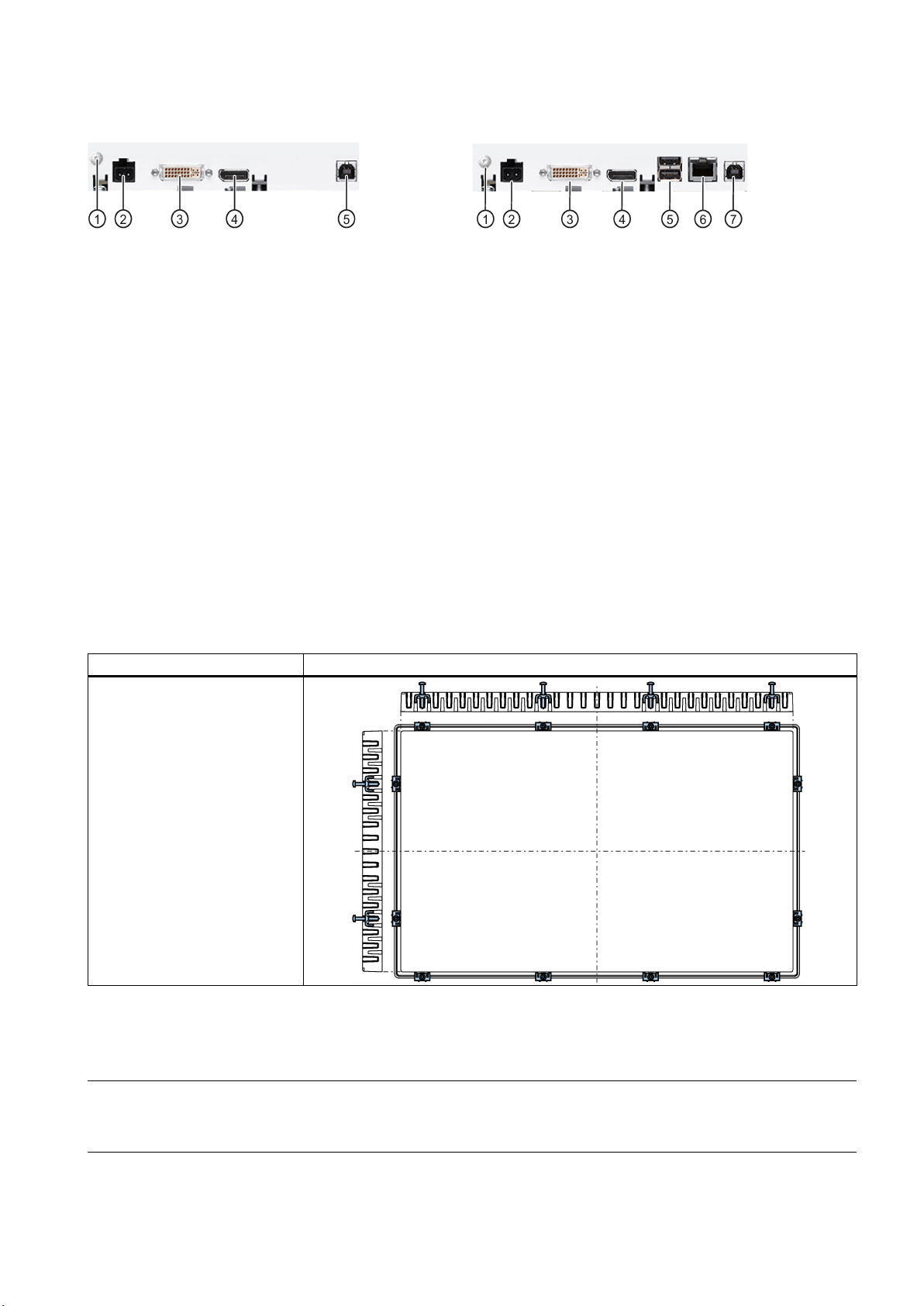

Interfaces
"Standard" versions
"Extended" versions
①
Connector for protective conductor
①
Connector for protective conductor
②
X80 connector for 24 V DC power supply
②
X80 connector for 24 V DC power supply
③
X71 DVI-D interface
③
X71 DVI-D interface
④
X70 DisplayPort interface
④
X70 DisplayPort interface
⑤
X60 USB Type B
⑤
X61/X62 USB Type A
⑥
X63 USB link interface
⑦
X60 USB Type B
Installing devices
Permitted mounting positions
For IFP2200 MT devices, the mounting positions and ambient temperatures specified in the operating instructions "Industrial
Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH, IFP2200 ETH" apply.
Mounting cutout
Dimensions of the mounting cutout for installation of IFP2200 MT devices in landscape mode: 513+1 × 315+1 mm (width × height).
Width and height should be reversed accordingly when mounting in vertical format.
The specifications for stability of the mounting cutout and degrees of protection in the operating instructions "Industrial Flat
Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH, IFP2200 ETH" apply.
Position of the mounting clips for IP66-complaint installation
Fasten the mounting clips (available as accessory) to the positions as illustrated.
Device
Position
22" display
Connecting the power supply
The specifications in the operating instructions "Industrial Flat Panel IFP1500, IFP1900, IFP2200, IFP1900 PRO,
IFP1900 ETH, IFP2200 ETH" apply. Refer to the section "Connecting a DC power supply" for information on connecting the
power supply.
Note
The device may only be connected to
a 24 V DC power supply that meets the requirements of a safe extra-low voltage
(SELV) according to IEC/EN/DIN
EN/UL 60950-1.
The power supply must meet the requirements of NEC Class
2 or LPS according to IEC/EN/DIN EN/UL 60950-1.

SIMATIC IFP2200 MT
8A5E37770549-AD, 04/2019

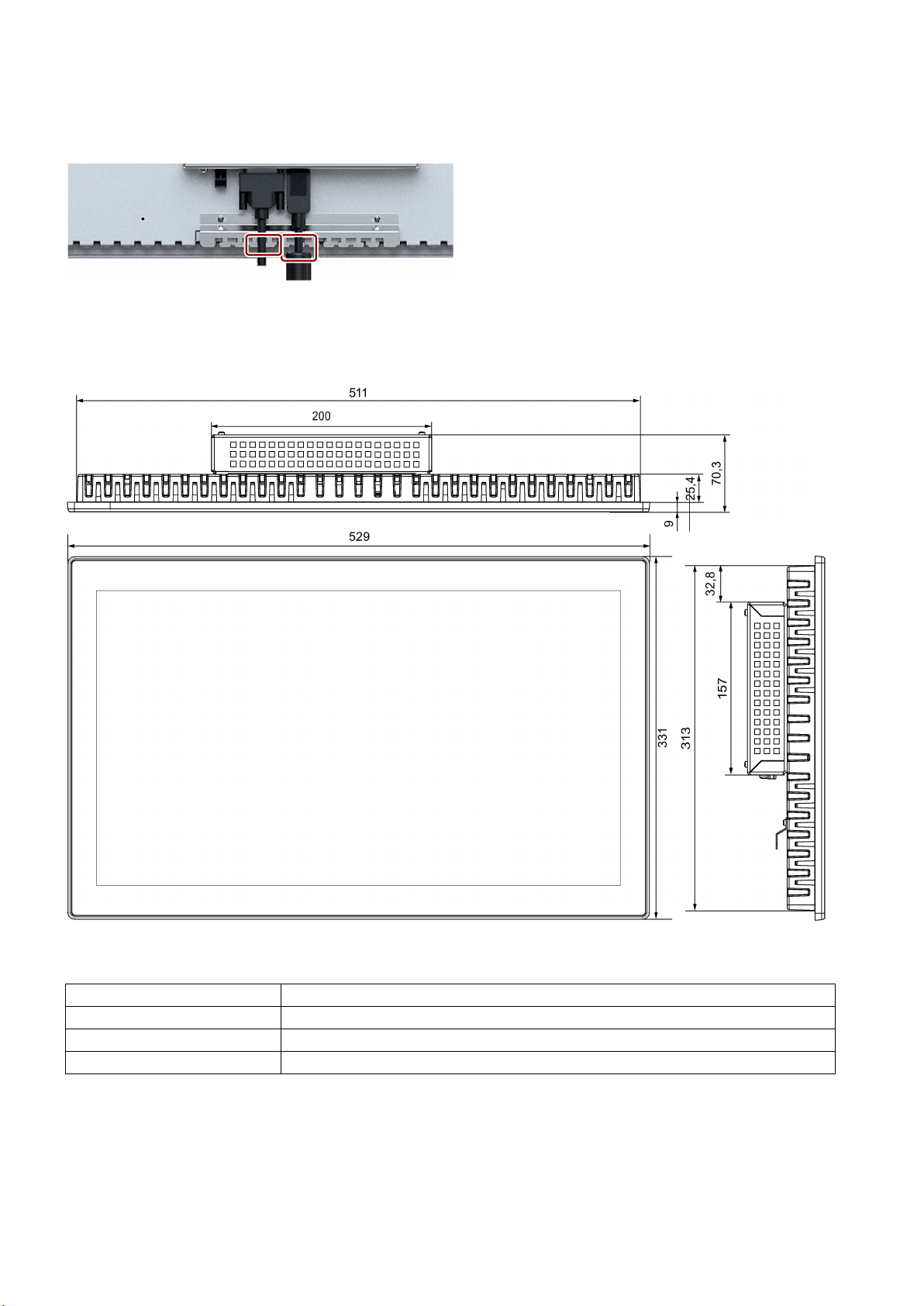

Securing the cables
Use cable ties to secure the connected cables to the selected fixing elements for strain relief. Make sure that the cables are
not crushed by the cable tie.
Technical specifications
Dimension drawing
The figure below shows the dimension drawing of the 22" device.
All dimensions in mm
Technical specifications
Weight without packaging Approx. 6.7 kg
Front type
Glass front
Display resolution
1920 × 1080 pixels (Full HD)
Power supply
24 V DC
SIMATIC IFP2200 MT
A5E37770549
-AD, 04/2019
