Ryobi RY48111 User manual

Suivez toutes les instructions lorsque vous assemblez cette ton-
deuse électrique autoportée. Si l’une des pièces est endommagée
ou manquante, elle devrait être remplacée avant de poursuivre.
AVERTISSEMENT : Pour réduire le risque de
blessure, vous devez lire et comprendre ce guide d’assemblage
avant d’assembler ce produit.
Siga todas las instrucciones al armar este podadora de pasto tipo
tractor. Si falta alguna pieza o hay piezas dañadas, dichas piezas
deben reemplazarse antes de proceder a utilizar el producto.
ADVERTENCIA: Para reducir el riesgo de lesiones,
debe leer y comprender esta guía de armado antes de intentar
armar este producto.
CONSERVER CE GUIDE POUR
FUTURE RÉFÉRENCE GUARDE ESTE GUÍA PARA
FUTURAS CONSULTAS
SAVE THIS GUIDE FOR FUTURE REFERENCE
Follow all instructions when assembling this riding lawn mower. If any parts are damaged or missing, those parts must be
replaced before proceeding.
WARNING: To reduce the risk of injury, you must read and understand this assembly guide before attempting
to assemble this product.
ASSEMBLY GUIDE
GUIDE D’ASSEMBLAGE
GUÍA DE ARMADO
ELECTRIC RIDING
LAWN MOWER
TONDEUSE ÉLECTRIQUE AUTOPORTÉE
PODADORA DE PASTO ELÉCTRICA
TIPO TRACTOR
RY48110/RY48111/RY48112/
RY48113
RM480e/RM480ex
SERIES/SÉRIE/SERIE
Assembly video available at
ryobitools.com/setup/riding-mower
Vidéo d’assemblage disponible à
ryobitools.com/setup/riding-mower
Video de montaje disponible en
ryobitools.com/setup/riding-mower

2 — English
Rules for Safe Assembly .................................................................................................................................................. 2
Symbols............................................................................................................................................................................ 3
Tools Needed.................................................................................................................................................................... 3
Unpacking ........................................................................................................................................................................ 4
Loose Parts List................................................................................................................................................................ 5
Assembly.......................................................................................................................................................................6-7
Final Preparation .............................................................................................................................................................. 8
WARNING:
Strictly adhere to all torque wrench tightening specifica-
tions. Failure to do so could cause serious personal injury.
All information, illustrations, photographs, and specifications
contained in this manual are based on the latest product
information available at the time of publication. Due to im-
provements or other changes, there may be some discrep-
ancies in this manual. We reserve the right to make product
changes at any time, without notice and without incurring
any obligation to make the same or similar changes to any
products previously built or sold.
Any person attempting to assemble this product must
have proper training and experience. Read this manual
carefullyandfollowallassemblyproceduresasdescribed.
All assembly must be completed with the unit on a level
surface.
RULES FOR SAFE ASSEMBLY
TABLE OF CONTENTS

3 — English
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
SYMBOLS

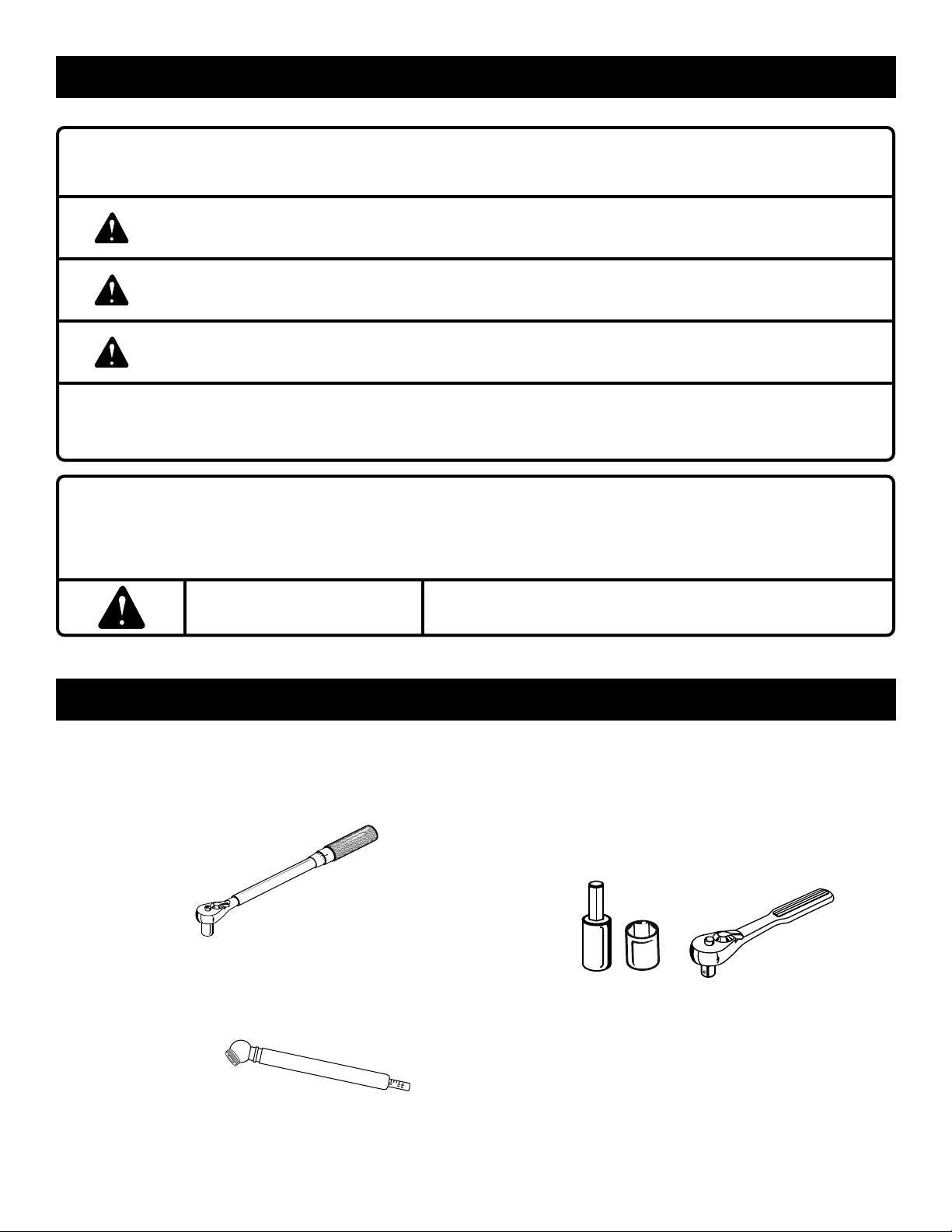

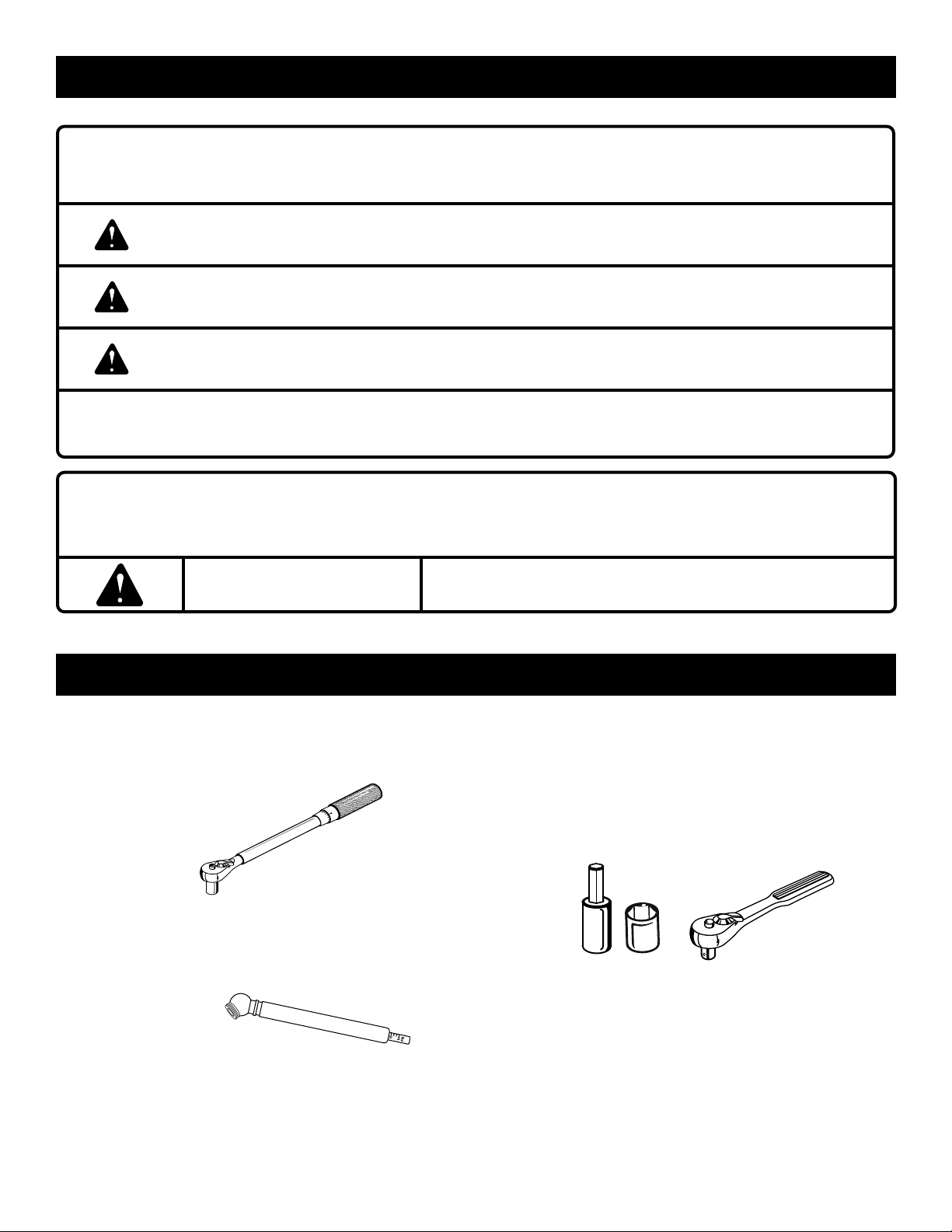

The following tools (not included or drawn to scale) are needed for assembly:
TORQUE WRENCH
TIRE PRESSURE GAUGE
20
30
40
0
50
TOOLS NEEDED
SOCKET WRENCH WITH 12 mm
AND 14 mm SOCKETS AND 6 mm HEX BIT

4 — English
UNPACKING

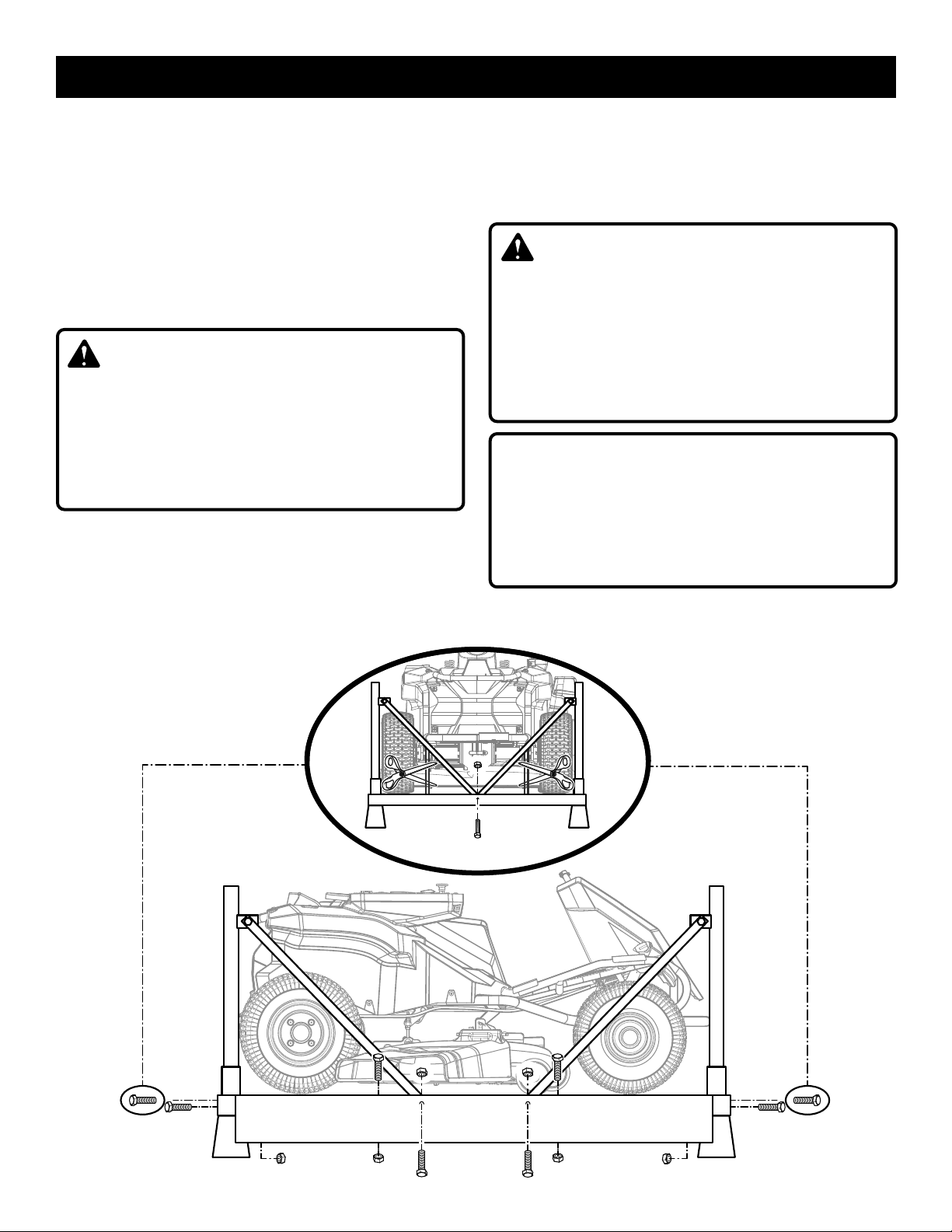

Remove the bolts securing the corner and side braces
to the frame bottom, then lift the braces to remove.
Cut the nylon straps securing the front and rear wheel
axles to the frame.
Removeboxescontaininglooseparts, assemblyhardware,
and documentation.
Remove and set aside all accessible packaging and wrap
from unit and parts. Do not discard the packing material
until you have carefully inspected and satisfactorily oper-
ated the product.
WARNING:
If any parts on the Loose Parts List are already as-
sembled to your product when you unpack it, verify the
part is assembled correctly, is properly tightened, and is
torqued correctly (where applicable) before proceeding
to the next assembly step. Use of a product that may
have been improperly assembled could result in serious
personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
NOTE: Mower should be assembled while positioned on the
frame bottom. Once assembly is complete, raise the cutting
deck to its highest position, then position a ramp next to the
framebottom and slowly andcarefullydrive moweroffframe.
WARNING:
Use care when driving the mower off of the frame and
press the brake pedal as needed to control the speed.
The mower will freely roll if it is moved on an inclined
surface without pressing the brake pedal or setting the
parking brake. Failure to follow these instructions can
result in loss of control and result in death, serious per-
sonal injury, or property damage.
NOTICE:
If no ramp is available, slowly and carefully drive the
mower off the frame in reverse while looking down and
behind. Driving the mower off the frame in the forward
direction without a ramp can cause damage to the
mower’s cutting deck.

5 — English
LOOSE PARTS LIST
1.
3.
5.
2.
Key
No. Description Qty.
1 Seat Assembly with Safety Interlock Cable ......... 1
2 Steering Column Assembly
Upper Steering Shaft........................................ 1
Bolts ................................................................. 2
Steering Column............................................... 1
Steering Column Cover .................................... 1
Flange Washers................................................ 2
Spring ............................................................... 1
Steering Wheel Hub.......................................... 1
Steering Wheel ................................................. 1
Flat Washer....................................................... 1
Flange Nut ........................................................ 1
Steering Wheel Cover....................................... 1
Key
No. Description Qty.
3 Charger ................................................................ 1
4 Bumper ................................................................ 1
5 Keys ..................................................................... 3
Assembly Guide (Not Shown) .............................. 1
Operator’s Manual (Not Shown)........................... 1
WARNING:
If any parts are damaged or missing do not assemble
this product until the parts are replaced with new original
manufacturer’s parts or their equivalent. Assembly of this
product with damaged, missing, or incorrect parts could
result in serious personal injury.
4.

6 — English
Fig. 2
WARNING:
Strictly adhere to all torque wrench tightening specifica-
tions. Failure to do so could cause serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the start key from the tool
when you are assembling parts.
CONNECT THE BATTERY
See Figure 1.
When shipped from the factory, the mower’s batteries are
disconnected. To connect:
Press the tabs on the wiring cover and lift the cover to
remove.
Connect the two ends of the battery quick-connect plug
together.
NOTE: Before reinstalling the wiring cover, install the seat
as described in the next section.
ASSEMBLY
SEAT
ASSEMBLY
MOUNTING
BRACKET

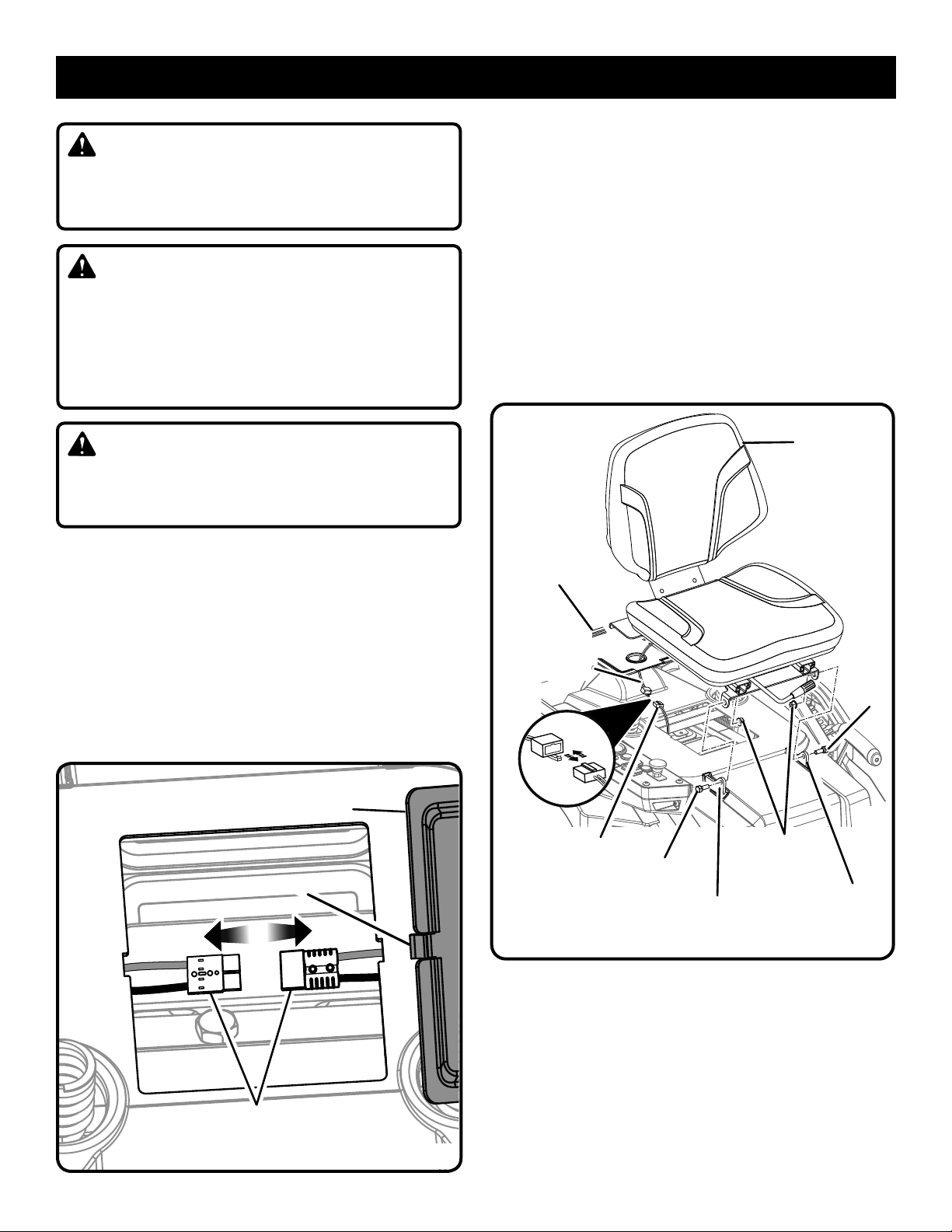

INSTALL THE SEAT
See Figure 2.
Remove bolts and flange nuts from seat mounting
brackets.
Place the seat assembly over the mounting brackets and
align holes as shown.
Reinstall bolts and flange nuts and tighten securely.
Route seat safety interlock cable through hole in wiring
cover, then attach to plug on mower.
Reinstall wiring cover and make sure it is securely seated.
BOLT
SAFETY
INTERLOCK
CABLE
WIRING
COVER
PLUG
BOLT
FLANGE
NUT
Fig. 1
WIRING
COVER
BATTERY QUICK-
CONNECT PLUG
MOUNTING
BRACKET
TAB

7 — English
STEERING WHEEL
STEERING WHEEL
COVER
ASSEMBLY
Fig. 4
SHAFT
STEERING COLUMN
UPPER
STEERING SHAFT
LOWER STEERING
SHAFT
BOLT

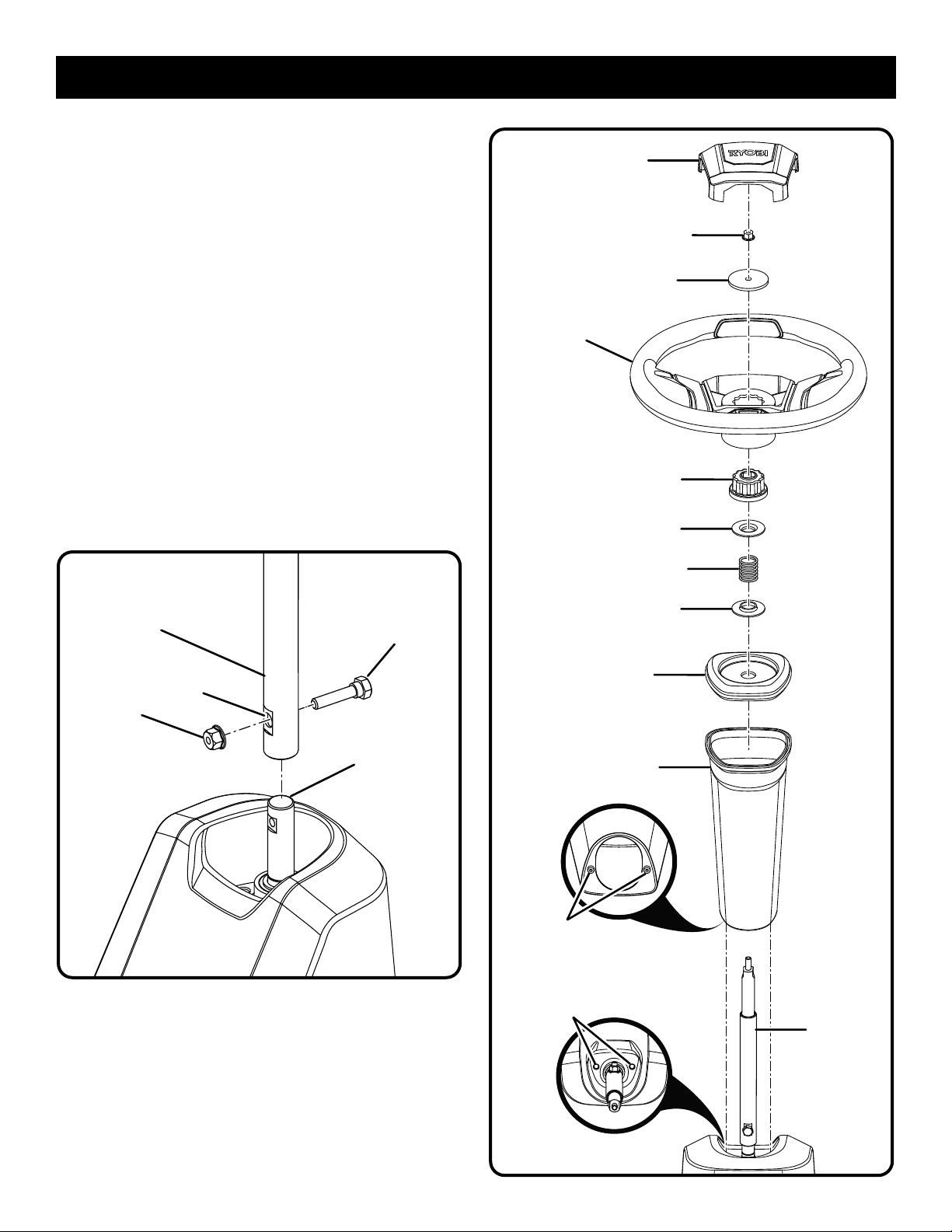

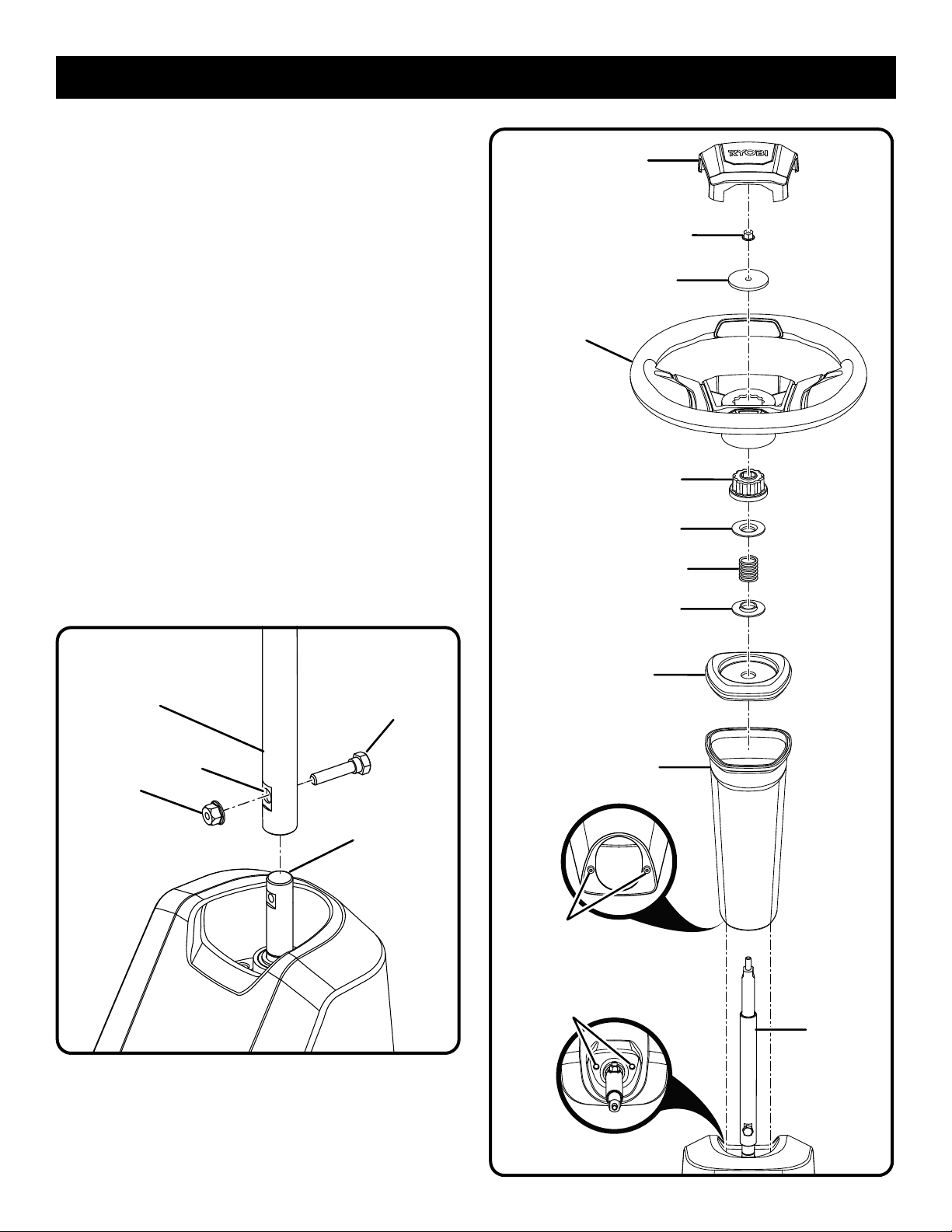

ASSEMBLE THE STEERING COLUMN
See Figures 3 - 4.
Install the upper steering shaft over the lower steering
shaft, rotating as needed to align holes in both shafts.
Install bolt and nut and tighten securely. Torque to 6 ft.lbs.
Insert steering column over shaft. Note the tabs on the
bottom of the steering column that fit into the holes in
the opening and make sure steering column is securely
seated.
Install the steering column cover so that it is seated se-
curely. The upper steering shaft will protrude through the
opening in the cover.
Installtheflangewasher (flange up), the spring, the second
flange washer (flange down), and the steering wheel hub
onto the upper steering shaft.
Makesurethe mower’swheels arepointed straightahead,
then install the steering wheel over the wheel hub.
Install the flat washer and flange nut; tighten securely.
Torque nut to 6 ft. lbs.
Install the steering wheel cover.
FLAT WASHER
FLANGE NUT
STEERING WHEEL HUB
SPRING
FLANGE WASHER
(POINTED DOWN)
STEERING COLUMN
COVER
FLANGE WASHER
(POINTED UP)
TABS
HOLES
Fig. 3
HOLE IN
SHAFT
NUT

8 — English
ASSEMBLY
Fig. 5
FINAL PREPARATION
CHECK TIRE PRESSURE
Check the air pressure in all tires before use. Improper air
pressure will affect handling, steering response, traction,
tire life, level cutting, and operator comfort. Be sure tires
are inflated to the pressure shown below.
NOTE: Tire pressure should only be measured or
adjusted when tires are cold.
Recommended Pressure 20 psi (137.9 kpa)
WARNING:
Check the tire pressure carefully while inflating. Too much
air in the tire could cause the tire to burst, causing seri-
ous personal injury.
CHARGE THE MOWER
See Figure 6.
Mower batteries must be charged overnight before first
use. To verify mower batteries are fully charged, check the
battery level indicator.
To charge:
Insert charger plug into charging port on mower, making
sure it is properly connected.
Connectchargerto power supply using normal household
current of 120 V, AC only, 60 Hz.
Do not charge in an area of extreme heat or cold.
Removethe chargerfromthe mower once it is fully charged
and ready for use.

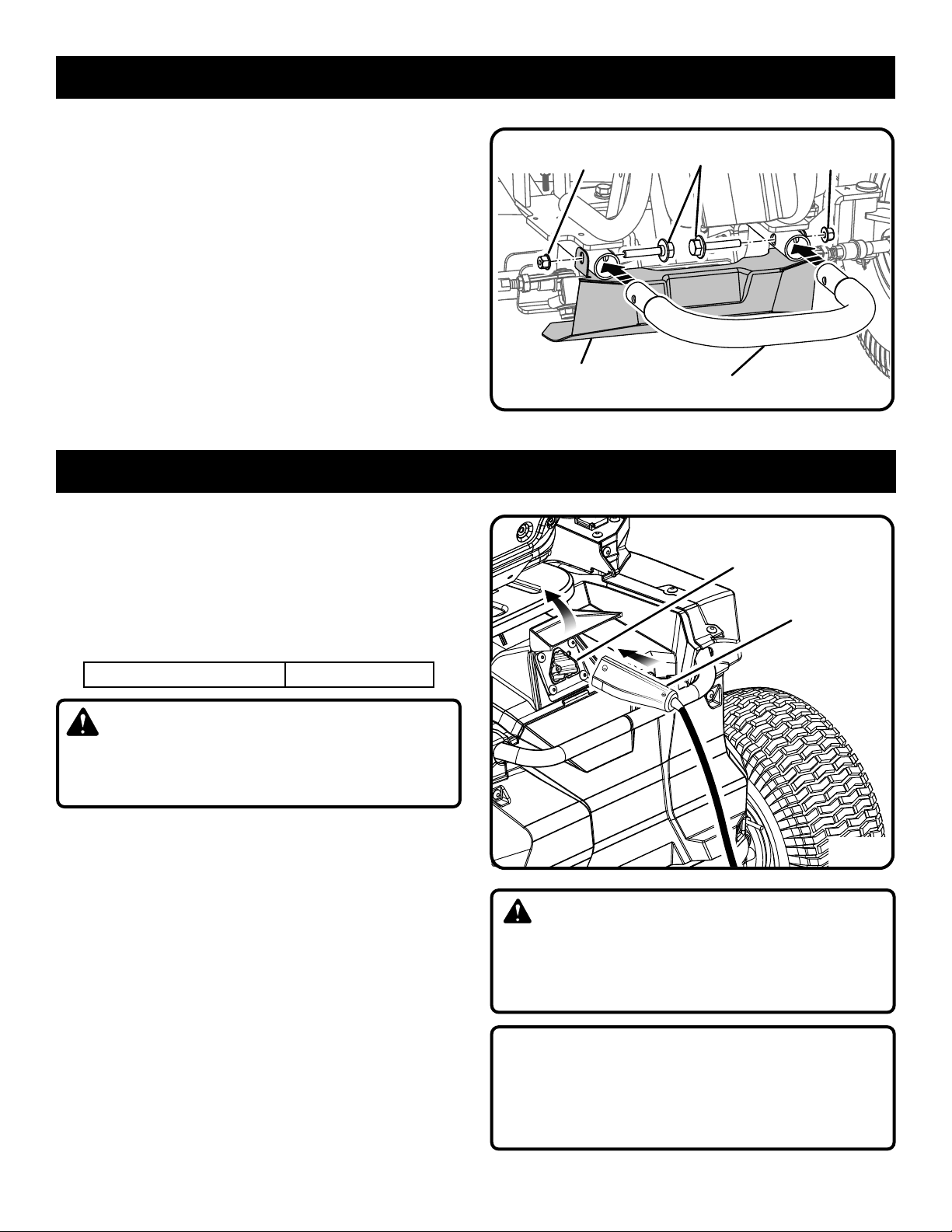

INSTALLING THE BUMPER
See Figure 5.
Remove the flange nuts and hex head bolts securing the
bumper cover to the mower frame.
Install the bumper into the openings at the front of the
mower frame as shown.
Align the holes in the bumper, the mower frame, and the
bumper cover. Reinstall the hex head bolts and flange
nuts and tighten securely.
CHARGER PLUG
CHARGING PORT
Fig. 6
WARNING:
To avoid accidental starting or movement of the mower
that could result in serious personal injury, always remove
the start key and set the parking brake when leaving the
mower unattended.
NOTICE:
Always connect the mower to the charger when the unit
is not in use. If it is not possible to leave the mower char-
ger connected, make sure to charge the batteries fully at
least once a month.
HEX HEAD BOLTS
BUMPER
FLANGE
NUT FLANGE
NUT
BUMPER COVER

9 — English
FINAL PREPARATION
Fig. 7
TEST THE SAFETY INTERLOCK SYSTEM
See Figure 7.
This mower features a Safety Interlock System to protect
the operator by shutting off the blades if the operator leaves
the seat with the blades running. Test the system to be sure
it is working correctly.
To test:

Makesuredirectioncontrolswitch isin neutral (N) position
and blade engage knob is down.
Install start key and turn to ON position.
Raise blade engage knob to activate blades.
Briefly lift off the seat, but do not get off the mower.
The blades should shut off within 5 seconds. If they don’t,
verify you connected the safety interlock cable as described
on page 6. If the cable is connected but the system still
doesn’t function, contact customer service. Do not oper-
ate the mower until the safety interlock system has been
repaired.

2 — Français
AVERTISSEMENT :
Respectez strictement toutes les spécifications de
couplage de la clé dynamométrique. Ne pas le faire
pourrait causer de graves blessures corporelles.
Toutes les informations, illustrations, photographies et
spécifications contenues dans ce manuel sont basées sur
les toutes dernières informations disponibles relativement
au produit au moment de la publication. En raison
d’améliorations ou d’autres changements, il pourrait y avoir
certaines divergences dans ce manuel. Nous nous réservons
le droit d’effectuer des changements au produit en tout
temps, sans préavis et sans être obligés de faire les mêmes
changements ou des changements similaires aux produits
construit ou vendu auparavant.
Toute personne qui essaye d’assembler ce produit doit
avoir une formation et une expérience appropriées.
Veuillez lire ce manuel attentivement et suivre toutes les
procédures d’assemblage telles que décrites.
Tout l’assemblage de l’unité doit être effectué sur une
surface à niveau.
RÈGLES À SUIVRE POUR UN ASSEMBLAGE SÉCURITAIRE
TABLE DES MATIÈRES
Règles à suivre pour un assemblage sécuritaire.............................................................................................................. 2
Symboles.......................................................................................................................................................................... 3
Outils nécesaires .............................................................................................................................................................. 3
Déballage.......................................................................................................................................................................... 4
Liste des pièces lâches .................................................................................................................................................... 5
Assemblage...................................................................................................................................................................6-7
Préparation finale ............................................................................................................................................................. 8

3 — Français
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
20
30
40
0
50
Les outils suivants (non inclus ou dessinés à l’échelle) sont nécessaires pour l’assemblage et l’alignement :
CLÉ DYNAMOMÉTRIQUE
OUTILS NÉCESAIRES
CLÉ À DOUILLE AVEC DOUILLES DE 12 mm
ET 14 mm ET EMBOUT HEXAGONAL DE 6 mm
JAUGE DE PRESSION

4 — Français
DÉBALLAGE
Retirer les boulons fixant les renforts de coin et latéraux
au bas du cadre puis soulever les renforts pour les retirer.
Couper les courroies en nylon qui retiennent les essieux
de roue avant et arrière au cadre.
 Retirerlesboîtescontenantdespiècesindividuelles,la
quincaillerie d’assemblage et la documentation.
Retirez tout l’emballage et le matériel d’emballage
accessiblesdel’unitéetdespiècesetendisposer.Ne jetez
pas le matériel d’emballage avant que n’ayez inspecté le
produit et que vous en soyez satisfait de son utilisation.
AVERTISSEMENT :
Si, en déballant le produit, vous constatez que des
éléments figurant dans la liste des pièces détachées sont
déjà assemblés, s’assurer que la pièce est assemblée
correctement et serrée adéquatement (le cas échéant)
avant de passer à l’étape suivante de l’assemblage.
L’utilisation d’un produit pouvant avoir été mal assemblé
pourrait entraîner de graves blessures corporelles.
Inspectez le produit attentivement pour vous assurer
qu’aucun bris ou dommage ne s’est produit durant
l’expédition.
Si l’une des pièces est endommagée ou manquante,
veuillez appeler 1-800-525-2579 pour obtenir de l’aide.
NOTE : La tondeuse doit être assemblée lorsque cette
dernièrereposesurlabase de la caisse. Une fois l’assemblage
terminé, soulever le plateau de coupe à la position la plus
haute puis positionner la rampe près de la base de la caisse
et conduire la tondeuse lentement hors de la caisse.
AVERTISSEMENT :
Soyez prudent lorsque vous conduisez la tondeuse hors
du cadre, et appuyez sur la pédale de frein au besoin
pour contrôler la vitesse. La tendeuse roulera librement si
elle se trouve sur une surface inclinée sans enclencher le
frein ou le frein de stationnement. Si vous ne suivez pas
ces instructions, vous pourriez perdre le contrôle de la
machine, ce qui peut causer des blessures graves, des
dommages ou même la mort.
AVIS :
Si vous n’avez pas de rampes disponibles, conduisez la
tondeuse lentement en marche arrière pour l’enlever du
cadre tout en regardant vers le bas et à l’arrière. Conduire
la tondeuse en marche avant pour l’enlever du cadre
sans rampes pourrait endommager le plateau de coupe
de la tondeuse.

5 — Français
Clé
No. Description Qté.
1 Assemblage du siège avec câble
de verrouillage de sécurité................................... 1
2 Assemblage de la colonne de direction
Arbre de direction supérieur ............................. 1
Boulons............................................................. 2
Colonne de direction ........................................ 1
Couvercle de colonne de direction................... 1
Rondelle à épaulement..................................... 2
Ressort ............................................................. 1
Moyeu du volant de direction........................... 1
Volant de direction............................................ 1
Rondelle plate................................................... 1
Écrou de bride.................................................. 1
Couvercle du volant de direction...................... 1
3 Chargeur .............................................................. 1
Clé
No. Description Qté.
4 Pare-chocs........................................................... 3
5 Clés ...................................................................... 3
Guide d’assemblage (non illustré)........................ 1
Manuel de l’utilisation (non illustré)...................... 1
AVERTISSEMENT :
Si l’une des pièces est endommagée ou manquante,
n’assemblez pas le produit jusqu’à ce que la pièce soit
remplacée par une nouvelle pièce originale du fabricant
ou une pièce équivalente. L’assemblage de ce produit
avec des pièces endommagées, manquantes ou
incorrectes pourrait entraîner des blessures personnelles
graves.
LISTE DES PIÈCES UNITAIRES
1.
3.
5.
2.
4.

6 — Français
AVERTISSEMENT :
Respectez strictement toutes les spécifications de
serrage de la clé dynamométrique. Ne pas le faire pourrait
causer de graves blessures corporelles.
AVERTISSEMENT :
N’essayez pas de modifier ce produit ou de créer des
accessoires non recommandés pour utilisation avec ce
produit. Toute altération ou modification de la sorte est
considérée un mauvais usage pouvant donner lieu à une
condition dangereuse, laquelle pourrait entraîner des
blessures corporelles graves.
AVERTISSEMENT :
Pour prévenir le démarrage accidentel pouvant causer
de graves blessures corporelles, toujours retirer le clé de
démarrage de l’outil au moment d’assembler des pièces.
RACCORDEMENT DE LA BATTERIE
Voir la figure 1.
Lorsque la tondeuse est expédiée de l’usine, les batteries
ne sont pas raccordées. Pour raccorder :
Appuyer sur les languettes du couvercle de câblage,
soulever le couvercle et le retirer.
Raccorderles deux extrémités des fiches à raccordrapide
de la batterie ensemble.
NOTE : Avant de réinstaller le couvercle de câblage, installer
le siège comme décrit au chapitre suivant.
ASSEMBLAGE
INSTALLATION DU SIÈGE
Voir la figure 2.
Retirer les boulons et les écrous de bride des supports
de fixation du siège.
Placer l’assemblage du siège sur les supports de fixation
et aligner les trous, comme illustré.
Installer les boulons et les écrous de bride et serrer
fermement.
Acheminerlecâbledeverrouillagedesécuritédansle
trou du couvercle de câblage puis raccorder à la prise
de la tondeuse.
Réinstaller le couvercle de câblage et pousser pour
enclencher fermement les languettes en place.
BOULON
ÉCROU
DE BRIDE
Fig. 2
ASSEMBLAGE
DU SIÈGE
SUPPORT
DE FIXATION
FICHE
Fig. 1
COUVERCLE
DE CÂBLAGE
FICHE À RACCORD
RAPIDE DE BATTERIE
SUPPORT
DE FIXATION
BOULON
COUVERCLE
DE CÂBLAGE
CÂBLE DE
VERROUILLAGE
DE SÉCURITÉ
LANGUETTE

7 — Français
ASSEMBLAGE
ASSEMBLAGE DE LA COLONNE DE DIRECTION
Voir les figures 3 et 4.
Installer l’arbre de direction supérieur au-dessus le arbre
de direction inférieur, tournant au besoin pour aligner les
trous de l’arbres.
Installerleboulonetécrouetserrerfermement.Appliquer
un couple de 8,1 Nm (6 pi-lb).
Insérerlacolonnededirectionsurl’arbre.Noterlestrois
languettes au bas de la colonne de direction qui doivent
s’insérer dans les trous dans l’ouverture et s’assurer que
la colonne de direction est correctement assise.
Installerlecouvercledelacolonnededirectiondemanière
à ce qu’il soit correctement assis. L’arbre de direction
supérieur ressortira par l’ouverture du couvercle.
Installerlarondelleàépaulement(épaulementverslehaut),
leressort,la deuxième rondelleàépaulement(épaulement
vers le bas) et le moyeu du volant de direction sur l’arbre
de direction supérieur.
S’assurer que les roues de la tondeuse sont dirigées
complètement vers l’avant puis installer le volant de
direction sur le moyeu du volant.
Installerlarondelleplateetl’écroudebridepuisserrer
fermement. Appliquer un couple de 8,1 Nm (6 pi-lb).
Installerlecouvercleduvolantdedirection.
VOLANT DE
DIRECTION
COUVERCLE DU
VOLANT DE DIRECTION
Fig. 4
ARBRE
COLONNE DE DIRECTION
RONDELLE PLATE
ÉCROU DE BRIDE
MOYEU DU VOLANT
DE DIRECTION
RESSORT
RONDELLE À ÉPAULEMENT
(DIRIGÉ VERS LE BAS)
COUVERCLE DE
COLONNE DE
DIRECTION
RONDELLE À ÉPAULEMENT
(DIRIGÉ VERS LE HAUT)
TROUS
LANGUETTES
ARBRE DE DIRECTION
SUPÉRIEUR
ARBRE DE
DIRECTION
INFÉRIEUR
BOULON
Fig. 3
TROU EN
ARBRE
ÉCROU

8 — Français
ASSEMBLAGE
INSTALLATION DU PARE-CHOCS
Voir la figure 5.
Enlevez les écrous de bride et les boulons à tête
hexagonale qui retiennent le couvercle du pare-chocs
sur le cadre de la tondeuse.
Installez le pare-chocs dans les ouvertures à l’avant du
cadre de la tondeuse comme illustré.
Alignez les trous dans le pare-chocs, le cadre de la
tondeuse et le couvercle du pare-chocs. Réinstallez les
boulons à tête hexagonale et les écrous de bride et serrez
fermement.
PRÉPARATION FINALE
VÉRIFICATION DE LA PRESSION DES PNEUS
Vérifiez la pression d’air dans tous les pneus avant utilisation.
Une mauvaise pression des pneus affectera la manipulation,
la réponse de la direction, la traction, la durée de vie des
pneus, la coupe de niveau et le confort de l’opérateur.
Assurez-vous que les pneus sont gonflés conformément
aux pression illustrées ci-dessous.
NOTE : La pression des pneus devrait être mesurée ou
ajustée seulement lorsque les pneus sont froids.
Pression recommandée 20 psi (137,9 kpa)
AVERTISSEMENT :
Vérifiez la pression des pneus avec prudence pendant
que vous gonflez les pneus. Un pneu qui est trop gonflé
pourrait éclater, causant de graves blessures corporelles.
POUR CHARGER LA TONDEUSE
Voir la figure 6.
Les batteries de la tondeuse doivent être chargées pendant
la nuit avant la première utilisation. Regarder l’indicateur de
charge de batteries pour s’assurer que la charge complète
des batteries est atteinte.
Pour charger :
Insérezla fiche du chargeurdans la prise en les connectant
bien la tondeuse.
Brancher le chargeur àl’alimentation électrique est du
c.a. domestique normal de 120 V, 60 Hz.
Ne pas charger dans des endroits où la température est
extrêmement chaude ou froide.
Retirer le chargeur de la tondeuse dès que la charge est
terminée et que la tondeuse est prête à utiliser.
Fig. 6
PRISE
DE CHARGE
FICHE DU
CHARGEUR
AVERTISSEMENT :
Pour éviter un démarrage ou un mouvement accidentel
de la tondeuse qui pourrait causer des blessures graves,
toujours retirer la clé de contact et enclencher le frein à
main lorsque la tondeuse n’est pas surveillée.
AVIS :
Toujours brancher la tondeuse au chargeur lorsque l’appareil
n’est pas utilisé. S’il est impossible de laisser la tondeuse
branchée au chargeur, s’assurer de charger les batteries au
moins une fois par mois.
Fig. 5
BOULONS À TÊTE
HEXAGONALE
PARE-CHOCS
ÉCROU DE
BRIDE ÉCROU DE
BRIDE
COUVERCLE DU
PARE-CHOCS

9 — Français
PRÉPARATION FINALE
VÉRIFICATION DU SYSTÈME DE
VERROUILLAGE DE SÉCURITÉ
Voir la figure 7.
Cette tondeuse est équipée d’un système de verrouillage
de sécurité pour protéger l’opérateur qui arrête les lames
dès que l’opérateur quitte le siège pendant que les lames
tournent. Vérifier le système pour s’assurer qu’il fonctionne
correctement.
Pour vérifier :
S’assurerquele commutateurdecontrôle dedirectionestà
laposition « N » (neutre)et que lebouton d’enclenchement
de lame est enfoncé.

Insérerlaclédedémarrageettourneràlaposition«ON»
(démarrer).
Souleverleboutond’enclenchementdelamepouractiver
les lames.
Sesouleverlégèrementdusiègesansdescendredela
tondeuse.
Les lames doivent s’arrêter en 5 secondes. Si les lames
ne s’arrêtent pas, vérifier si le raccordement du câble du
système de verrouillage de sécurité a été effectué selon
la description de la page 6. Si le câble est raccordé, mais
que le système ne fonctionne toujours pas, communiquer
avec le service à la clientèle. Ne pas faire fonctionner la
tondeuse tant que le système de verrouillage de sécurité
n’est pas réparé.
Fig. 7

2 — Español
ADVERTENCIA:
Cumpla estrictamente todas las especificaciones de
ajuste con la llave dinamométrica. La inobservancia
de esta advertencia podría causar lesiones personales
graves.
Toda la información, las ilustraciones, las fotografías y las
especificaciones que contiene este manual se basan en la
información más reciente sobre el producto disponible al
momento de la publicación. Debido a las mejoras u otros
cambios, puede haber algunas discrepancias en este
manual. Nos reservamos el derecho de efectuar cambios
en el producto en cualquier momento, sin previo aviso y sin
incurrir en obligación alguna de efectuar dichos cambios o
cambios similares en los productos previamente fabricado
o vendido.
Cualquier persona que intente armar este producto debe
contar con la capacitación y la experiencia adecuadas.
Lea este manual detenidamente y siga todos los
procedimientos de armado, según se describen.
La totalidad del armado debe llevarse a cabo con la
unidad apoyada sobre una superficie nivelada.
REGLAS PARA UN ARMADO SEGURO
ÍNDICE DE CONTENIDO
Reglas para un armado seguro ........................................................................................................................................ 2
Símbolos........................................................................................................................................................................... 3
Herramientas necesarias.................................................................................................................................................. 3
Cómo retirar el empaque.................................................................................................................................................. 4
Lista de piezas sueltas ..................................................................................................................................................... 5
Armado..........................................................................................................................................................................6-7
Preparación final............................................................................................................................................................... 8

3 — Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa, la cual, si no se evita, causará la muerte
o lesiones serias.
ADVERTENCIA: Indica una situación peligrosa, la cual, si no se evita, podría causar la
muerte o lesiones serias.
PRECAUCIÓN: Indica una situación potencialmente la cual, si no se evita, puede
causar lesiones leves o moderadas.
AVISO: (Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).
HERRAMIENTAS NECESARIAS
20
30
40
0
50
Las siguientes herramientas (no incluidas o dibujadas a escala) son necesarias para el armado y la alineación:
LLAVE DINAMOMÉTRICA
MANÓMETRO PARA
NEUMÁTICOS
LLAVE DE CASQUILLO CON CUBOS DE 12 mm
Y 14 mm, Y PUNTA HEXAGONAL DE 6 mm

4 — Español
CÓMO RETIRAR EL EMPAQUE
Quite los tornillos que aseguran los soportes de las es-
quinas y laterales al fondo del bastidor; luego, levante
los soportes para retirarlos.
Corte las correas de nilón que aseguran los ejes de las
ruedas delanteras y traseras al bastidor.
Retire las cajas que contienen las piezas sueltas, la her-
rajería de armado y la documentación.
Retire y disponer por completo el material de empaque
y el envoltorio accesible de la unidad y de las piezas. No
deseche el material de empaque hasta que haya inspec-
cionado detenidamente el producto y lo haya puesto en
funcionamiento de manera satisfactoria.
ADVERTENCIA:
Si alguna de las piezas incluidas en la Lista de piezas
sueltas ya está ensamblada en su producto cuando
lo retira del empaque, verifique que la pieza esté
ensamblada correctamente, esté debidamente apretada
y que tenga un par de torsión correcto (si corresponde)
antes de proceder al siguiente paso del ensamblaje. El uso
de un producto que pueda haber sido armado de manera
incorrecta podría provocar lesiones personales graves.
Inspeccione el producto detenidamente para asegurarse
de que no se hayan producido roturas ni daños durante
el envío.
Si falta alguna pieza o hay piezas dañadas, llame al
1-800-525-2579 para obtener ayuda.
NOTA: La podadora se debe armar mientras se encuentra en
el fondo del bastidor. Una vez que se completó el armado,
levante la plataforma de corte hasta la posición más alta,
luego coloque una rampa junto al fondo del bastidor y baje
la podadora, conduciéndola lenta y cuidadosamente.
ADVERTENCIA:
Tenga cuidado al quitar la podadora del marco y presione
el freno para controlar la velocidad. La podadora se
moverá libremente si se coloca en una posición inclinada
sin presionar el freno o colocar el freno de mano. Si no
sigue estas instrucciones, puede perder el control y
causar la muerte, lesiones personales graves o daño a
la propiedad.
AVISO:
Si no se proporciona una rampa, saque la podadora del
bastidor en reversa lenta y cuidadosamente mirando
hacia abajo y hacia atrás. Si saca la podadora del
bastidor hacia adelante sin una rampa, podría dañar la
plataforma de corte de la podadora.
