Sabre FD Mini User manual
Page 1
ご案内
使 用 前 に：
サーベルFD Miniはハイエンドユーザー向け1/10フロントドライブツーリン
グカーです。 すでに組立てや、ラジコンカー操作の経験を積んだ16歳以上の
ユーザーに適していま す。玩具ではありませんので、初心者や責任ある大人
の監視のない子供だけでの使用は 控えて下い。
組立て前には、この取扱い説明書を読んで下さい
T.O.P. Racingでは、直接、間接、特別、偶発的、結果的あらゆる使用上、又は
誤使用、不正使用により発生する損害、怪我、ダ
メージ等の責任は負いません。
注意：
本製品は、• 16歳以下の子供のみでの使用には適しておりません。必ず、
経験のある大人の監視の元で使用下さい。組立ては、小さなお子様の手
の届かない場所で行って下さい。
初めて組立てられる方の場合、経験者のアドバイスを受けながら、本来•
の性能が発揮出来るように正しく組立てを行うようにして下さい。工具、
鋭利な器具などは注意して使用下さい。
組立ての際、部品によっては端が鋭くなってますので、注意して下さい。•
小さな部品は、小さなお子様の手の届かない場所に保管して下さい。小•
さなお子様が部品を飲み込んだり、ビニール袋を頭から冠ったりしない
よう注意下さい。
使用後直後は、大変高温度になってますので、モーター、スピードコント•
ローラー等に手を触れぬようして下さい。もし触れると火傷の恐れがあ
ります。送信機の操作指示には常に従うよう心がけで下さい。回転中の
稼働している部分には決して指や、異物を入れないで下さい。指、髪の
毛、衣服、他にダメージや怪我の恐れがあります。
操作する際の周波数は、使用する前に必ず確認下さい。同時に他の方と•
同じ周波数を使用しないように注意して下さい。
常に送信機のスイッチを先に入れ、その後で車に搭載のレシーバーのス•
イッチを入れて下さい。
スイッチを切る場合は、先にレシーバーのスイッチを切り、その後に送信•
機のスイッチを切って下さい。プロポ装置の作動チェックの際は、ホイル
部を地面から離して下さい。
車を保管する場合は、バッテリーパックを外して下さい。•
怪我や、物への損害を避けるためにも、操作中は充分に責任を自覚して•
下さい。
使用する場合、公共の場所、公道などの歩行者や、乗物等と衝突する恐•
れのある場所では使用しないで下さい。下記の使用はしないで下さい。
ラジコン操作に気づいてない自動車、動物、人間の近くでの使用1.
子供、又は集団で集まっている場所2.
狭 い室 内スペ ース3.
濡れた場所4.
公道5.
騒音によって迷惑を掛ける病院、居住地など6.
夜間や、又は視界が妨害されたり、損なわれる場合7.
電気系統に対しての注意：
露出した電気配線は、必ず絶縁しショートを防いで下さい。（ヒートシン•
クチューブ、又は電気テープ等で絶縁）配線、接続、ケーブルの絶縁等に
は充分な注意をして下さい。ケーブルが常にしっかり接続されている事
を確認して下さい。コネクターの緩みをチェックし、もし緩んでいれば、再
度接続をし、しっかりと接続して下さい。
ダメージのあるケーブルは決して使用しないで下さい、大変危険で、火•
災に至るショートを起こす可性があります。
低いバッテリーパワーはコントロールロスを招きます。•
送信機や、受信機のパワーが落ちると制御が効かなくなります。 車が減•
速し始めましたら、すぐに操作中止下さい。
操作しない場合は、バッテリーを外して下さい。•
バッテリーを分解したり、バッテリーケーブルを切断したりしないで下さ•
い。もし駆動中のバッテリーがショートするとおよそ300Wの電力が放
電され火災や、爆発を誘発します。
受信機、送信機用バッテリーの充電には、推奨された充電器を使用下さ•
い。必ず、充電器の取説マニュアルに従って正しく使用下さい。
過充電、不正な充電、又は不良充電器の使用で高熱発生し、危険です。•
連続し再充電をすると、バッテリーを傷め、最悪の場合には異常に高温
になり、火災を引き起こします。
もし、お使いのバッテリーが再充電中、異常に高温度にある場合はお買•
求めのショップに相談、確認をし修理、交換等して下さい。
定期的に充電器のチェック、例えばケーブル、プラグ、ケース、他の損傷•
などを事前チェックし安全性を確認してから使用するよう心がけて下さ
い。
充電器の改造は、ショート、過充電など危険な事態を招きますので決し•
て行わないで下さい。
充電終了後は、常に充電器からプラグを外して下さい。•
バッテリーがまだ暖まっている場合には、再充電をしないで下さい。•
使用後、バッテリーは熱を持っていますので、充分温度が下がるまで充•
電を控えて下さい。受信機用バッテリーや、他の電気系統部をショート
させるような金属部品を接触させないで下さい。
車が濡れた場合、速やかに走行を中止し、ショートしないようにして下さ•
い。バッテリーの廃棄には責任を持ち、決して火の中に捨てないよう注
意して 下さい 。
必要な装備等（キット付属してません）
送信機•
受信機•
送信機用バッテリー•
スピードコントローラー(• ESC)
サーボ•
540• タイプモーター、又はブラシレスモーターシステム
ピニオンギア(• 06ピッチ）
3.7V（１セル）又は、7.4V（２セル）リポパック•
ミニボディーシェル（208から225 mm ホイルベース•
1/10ミニツーリングカーホイル、タイヤ、インサート•
必要な工具等（キット付属してません）
1.5 mm, 2.0 mm, 3.0 mm• 六角レンチ
5.0 mm, 5.5 mm, 7.0 mm• 六 角ソケットレンチ
モデ ラー 用 クラフトナイフ•
小型クロスヘッドネジ用ドライバー•
ターンバックル レンチ•
ノギス／定規•
キャンバー ゲージ•
バッテリー ストラップテープ•
瞬間接着剤／ネジ止め•
ショーックオイル•
スラストグリス 、ヂフグリス 、ジョイントグリス•
塗料（ボディー用）•
注意：
サーベルFD Miniで使用しているシャーシ部品の交換部品はご購入の•
模型店等又は、弊社でご購入 下さい。
この取説マニュアルには、セットアップシートが付属してますので、ご自身•
のセットアップデータ記録に活用して下さい。
Enjoy building and driving your Sabre FD Mini!!
FD Mini
FD Mini
Page 2
INTRODUCTION
BEFORE YOU START
The Sabre FD Mini is a professional 1/10 scale front-wheel drive touring
car and should be built only by persons aged 16 years or older with
previous experience building and operating R/C model cars. This is not a
toy and is not intended for use by beginners or by children without direct
supervision of a responsible, knowledgeable adult. Read the instruction
manual carefully before building.
T.O.P. Racing shall not be liable for any loss, injury or damages, whether
direct, indirect, special, incidental, or consequential, arising from the use,
misuse, or abuse of this product and/or any product or accessory required
to operate this product.
GENERAL PRECAUTIONS
This product is not suitable for children under 16 years of age without•
the direct supervision of a knowledgeable adult.
Assemble this kit only in places away from the reach of small children.•
First-time builders and users should seek advice from people who have•
building experience in order to assemble the model correctly and to
allow the model to reach its performance potential.
Exercise care when using tools and sharp instruments.•
Take care when building, as some parts may have sharp edges.•
Keep small parts out of reach of small children. Children must not•
be allowed to put any parts in their mouth, or pull vinyl bag over their
head.
Immediately after using your model, do not touch equipment on the•
model such as the motor and speed controller, because they generate
high temperatures. You may seriously burn yourself by touching them.
Follow the operating instructions for the radio equipment at all times.•
Donotputngersoranyobjectsinsiderotatingandmovingparts,as•
thismaycausedamageorseriousinjuryasyournger,hair,clothes,
etc. may get caught.
Be sure that your operating frequency is clear before turning on•
or running your model, and never share the same frequency with
somebody else at the same time. Ensure that others are aware of the
operating frequency you are using and when you are using it.
Always turn on your transmitter before turning on the receiver in the car.•
Always turn off the receiver before turning off your transmitter.
Keep the wheels of the model off the ground when checking the•
operation of the radio equipment.
Disconnect the battery pack before storing your model.•
To prevent any serious personal injury and/or damage to property, be•
responsible when operating all remote controlled models.
The model car is not intended for use on public places and roads or•
areas where its operation can conict with or disrupt pedestrian or
vehiculartrafc.
Do not use your model:•
Near real cars, animals, or people that are unaware that an RC car1.
is being driven.
In places where children and people gather2.
In limited indoor spaces3.
In wet conditions4.
In the street5.
In areas where loud noises can disturb others such as hospitals6.
and residential areas
At night or anytime your line of sight to the model may be obstructed7.
or impaired in any way.
To prevent any serious personal injury and/or damage to property, please
be responsible when operating all remote controlled models.
ELECTRICAL PRECAUTIONS
Insulate any exposed electrical wiring (using heat shrink tubing or•
electrical tape) to prevent dangerous short circuits. Take maximum
care in wiring, connecting and insulating cables. Make sure cables
are always connected securely. Check connectors for if they become
loose. And if so, reconnect them securely. Never use R/C models
with damaged wires. A damaged wire is extremely dangerous, and can
causeshort-circuitsresultinginre.
Low battery power will result in loss of control. Loss of control can•
occur due to a weak battery in either the transmitter or the receiver
Weak running battery may also result in an out of control car if your
car’s receiver power is supplied by the running battery. Stop operation
immediately if the car starts to slow down.
When not using RC model, always disconnect and remove battery.•
Do not disassemble battery or cut battery cables. If the running•
battery short-circuits, approximately 300W of electrical power can be
discharged,leadingtoreorburns.Neverdisassemblebatteryorcut
battery cables.
Use a recommended charger for the receiver and transmitter batteries•
and follow the instructions correctly. Over-charging, incorrect charging,
or using inferior chargers can cause the batteries to become dangerously
hot. Recharge battery when necessary. Continual recharging may
damage battery and, in the worst case, could build up heat leading to
re.Ifbattery becomes extremely hot duringrecharging,please ask
your local hobby shop for check and/or repair and/or replacement.
Regularly check the charger for potential hazards such as damage to•
the cable, plug, casing or other defects. Ensure that any damage is
rectied before using the charger again. Modifying the charger may
cause short-circuit or overcharging leading to a serious accident.
Therefore do not modify the charger.
Alwaysunplugchargerwhenrechargingisnished.•
Do not recharge battery while battery is still warm. After use, battery•
retains heat. Wait until it cools down before charging.
Do not allow any metal part to short circuit the receiver batteries or•
other electrical/electronic device on the model.
Immediately stop running if your RC model gets wet as may cause short•
circuit.
Pleasedisposeofbatteriesresponsibly.Neverputbatteriesintore.•
EQUIPMENT RECOMMENDED (NOT INCLUDED)
Radio Transmitter•
Radio receiver•
Batteries for Transmitter•
Electronic Speed Control•
Steering Servo•
540 Type Motor or Brushless Motor System•
Pinion Gear (06 Pitch)•
Suitable 3.7V (1 Cell) or 7.4V (2 Cell) Li-Po Pack•
Mini Body Shell (208 to 225mm WheelBase)•
1/10 Mini Touring Car Wheels, Tires and Inserts•
TOOLS RECOMMENDED (NOT INCLUDED)
1.5mm, 2.0mm, 3.0mm Allen Wrench•
5.0mm, 5.5mm & 7.0mm Hex Socket Wrench•
Modelers Craft Knife•
Small Cross Head Screw Driver•
Turnbuckle Wrench•
Calipers/Ruler•
Camber Gauge•
Battery Strapping Tape•
Instant Glue/Thread Lock•
Shock Oil•
Thrust Grease, Diff. Grease, Joint Grease•
Paint (for Bodyshell)•
NOTE:
The Sabre FD Mini chassis uses the best available components. All•
replacement parts can be purchased from your local hobby or model
shop.
This instruction manual contains a blank setup sheet for your own setup•
record.
Enjoy building and driving your Sabre FD Mini!!
FD Mini
FD Mini
デフギアアダプター
Diff. Gear Adaptor
39mm デフボール
39mm Diff. Ball
Page 3

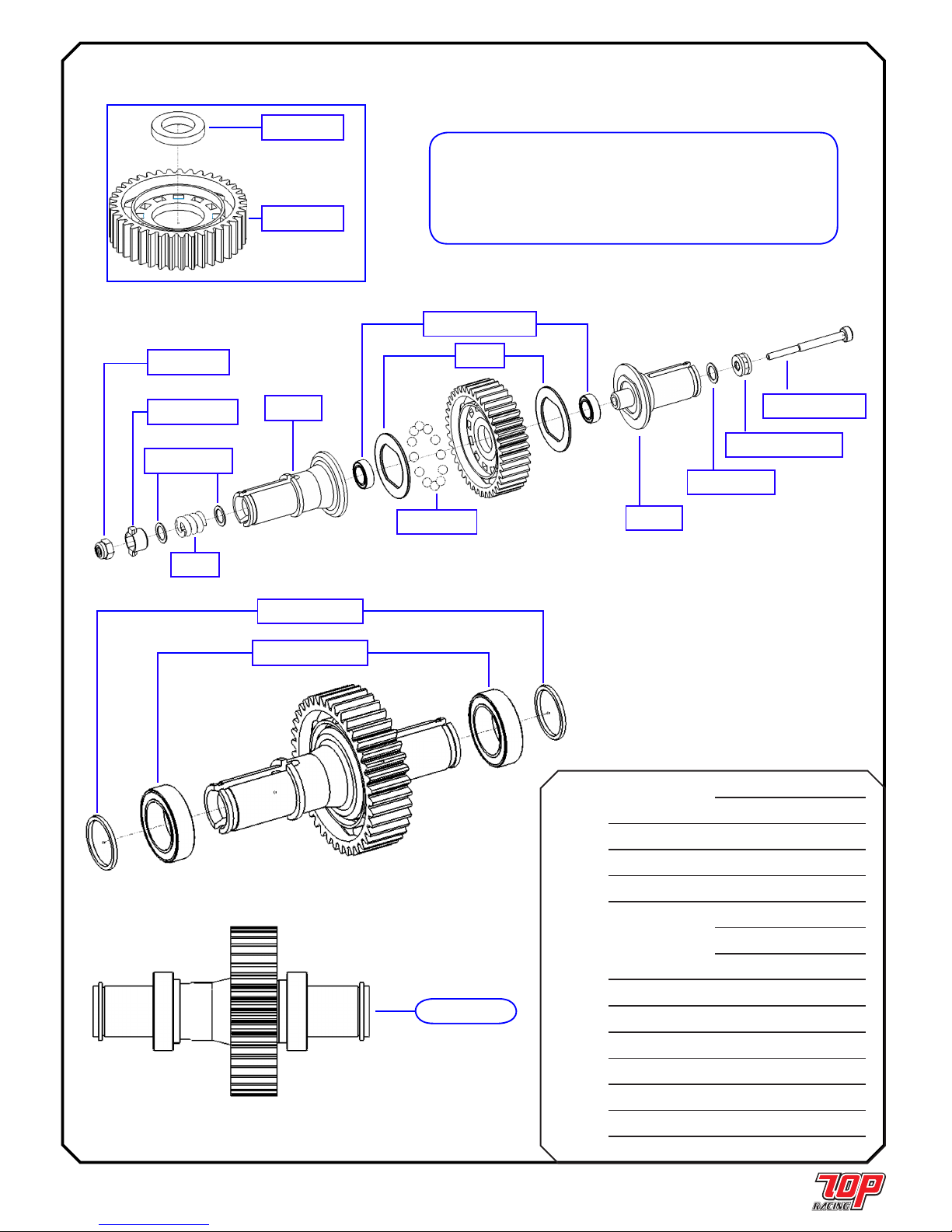

デフ / DIFFERENTIAL
BAG A
MC-SMAS02
デフギアアダプター
Diff. Gear Adaptor x 1
39mm デフボール
39mm Diff. Ball x 1
PO-DT0008 M2 x 25mm ロックナット
M2 x 25mm Diff. Screw x 1
PO-PTB602 ワンピーススラストベアリング
One-Piece Thrust Bearing x 1
PA-100406 4 x 6 x 0.3mm シム
4 x 6 x 0.3mm Shim x 3
PO-SDT109
デフハブ-A
Diff. Hub (A) x 1
デフハブ-B
Diff. Hub (B) x 1
デフ ナットリテーナー
Diff. Nut Retainer x 1
PA-SB0805 5 x 8 x 2.5 mm ベアリング
5 x 8 x 2.5mm Ball Bearing x 2
ZS-506 デフリング
Diff. Ring x 2
PA-SDB224 2.4mm デフボール
2.4mm Diff. Ball x 12
ZS-508 デフスプリング
Diff. Spring x 1
PA-LN00M2 2.0mm ロックナット
2.0mm lock nut x 1
PA-SB1510 10 x 15 x 4mm ベアリング
10 x 15 x 4mm Ball Bearing x 2
PO-DT1001RD デフハブプロテクター（赤）
Diff. Hub Protector (Red) x 2
STEP 01
10 x 15 x 4mm ベアリング
10 x 15 x 4mm Ball Bearing
デフハブプロテクター（赤）
Diff. Hub Protector (Red)
注意： 少量の黒グリスをスラストベアリングに、デフグリスをデフリングとボ
ールの付けます。デフはしっかり締付け、９０度程戻します。（デフグリス、黒クリス
は別売り）
Note: Apply a small amount of black grease at the thrust bearing and
diff. grease at the diff rings and balls. Tighten the differential all the way and
back out by 90-deg. (Diff. grease and black grease are sold separately.)
STEP 01 終了
STEP 01 FINISHED
5 x 8 x 2.5 mm ベアリング
5 x 8 x 2.5mm Ball Bearing
2.0mm ロックナット
2.0mm lock nut
M2 x 25mm ロックナット
M2 x 25mm Diff. Screw
ワンピーススラストベアリング
One-Piece Thrust Bearing
デフリング
Diff. Ring
2.4mm デフボール
2.4mm Diff. Ball
デフ ナットリテーナー
Diff. Nut Retainer
デフハブ-B
Diff. Hub (B)
デフハブ-A
Diff. Hub (A)
4 x 6 x 0.3mm シム
4 x 6 x 0.3mm Shim
4 x 6 x 0.3mm シム
4 x 6 x 0.3mm Shim
デフリング
Diff. Ring
Page 4

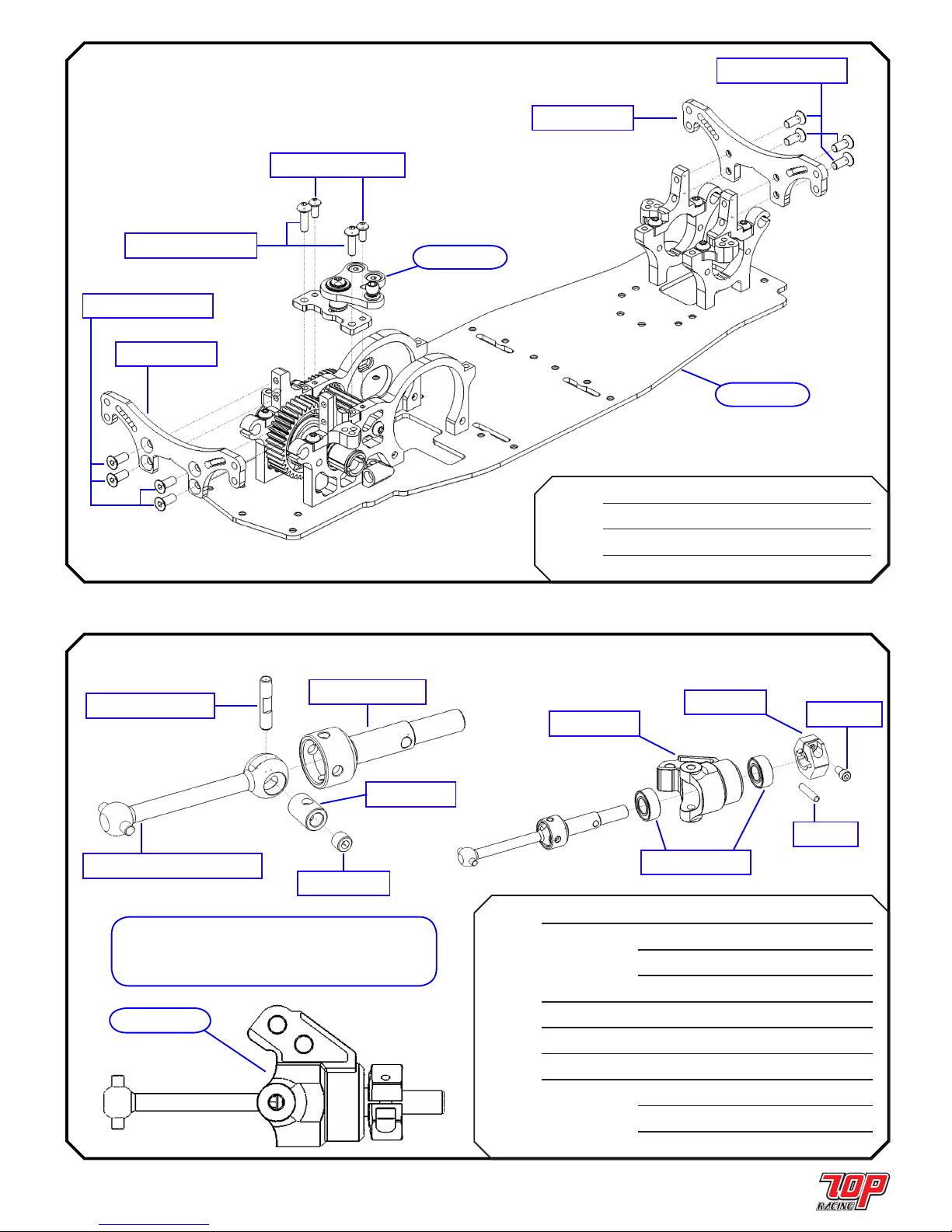

メイン シャーシ / MAIN CHASSIS
BAG B MC-SFCHC01 2.0mm シャーシ
2.0mm Main Chassis x 1
MC-MSU006RD サスマウント FR-0（赤）
Sus. Mount FR-0 (Red) x 1
TC-SCH007RD フロント バ ル クヘッド RH (赤)
Front Bulkhead RH (Red) x 1
TC-SCH008RD フロント バ ル クヘッド LH (赤)
Front Bulkhead LH (Red) x 1
TC-SCH015RD サーベル シリーズ バルクヘッド（赤）
Sabre Series Bulkhead (Red) x 2
PA-CM0308BK M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw x 2
PA-CM0306BK M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw x 12
STEP 02
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
サーベル シリーズ バルクヘッド（赤）
Sabre Series Bulkhead (Red)
2.0mm シャーシ
2.0mm Main Chassis
サスマウント FR-0（赤）
Sus. Mount FR-0 (Red)
リア バルクヘッド RH (赤)
Rear Bulkhead RH (Red)
フロント バ ル クヘッド RH (赤)
Front Bulkhead RH (Red)
注意：影のネジ穴部はSTEP ０２の完成後使用されます。
Note: Shaded Screw holes are occupied after completion of Step 02.
Page 5
FD Mini トランスミッション / FD Mini TRANSMISSION
STEP 03
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
トランスミッションマウント (赤)
Transmission Mount (Red)
5mm x 2.0t カラー (赤)
5mm x 2.0t Collar (Red)
5 x 7 x 0.2mm シム
5 x 7 x 0.2mm Shim
5 x 7 x 0.2mm シム
5 x 7 x 0.2mm Shim
5 x 7 x 0.2mm シム
5 x 7 x 0.2mm Shim
5 x 10 x 4 mm ベアリング
5 x 10 x 4mm Ball Bearing
5 x 10 x 4 mm ベアリング
5 x 10 x 4mm Ball Bearing
センター ギア
Center Gear
スパー ギア
Spur Gear
5 x 8 x 3mm ベアリング
5 x 8 x 3mm Ball Bearing
5 x 8 x 2.5mm ベアリング
5 x 8 x 2.5mm Ball Bearing
FD Mini ス パ ー ギ ア シ ャフト
FD Mini Spur Gear Shaft
FD Mini セ ン タ ー ギ ア シャフト
FD Mini Center Gear Shaft
BAG C
MC-SAMS02
センター ギア
Center Gear x 1
スパー ギア
Spur Gear x 1
MC-SDT003
FD Mini ス パ ー ギ ア シ ャフト
FD Mini Spur Gear Shaft x 1
FD Mini セ ン タ ー ギ ア シャフト
FD Mini Center Gear Shaft x 1
TC-SCH012RD トランスミッションマウント (赤)
Transmission Mount (Red) x 1
PA-SB0805 5 x 8 x 2.5mm ベアリング
5 x 8 x 2.5mm Ball Bearing x 2
PA-SB1005 5 x 10 x 4mm ベアリング
5 x 10 x 4mm Ball Bearing x 2
PA-100507 5 x 7 x 0.2mm シム
5 x 7 x 0.2mm Shim x 3
AW-M5200RD 5mm x 2.0t カラー (赤)
5mm x 2.0t Collar (Red) x 1
PA-BM0306BK M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw x 2
TC-SCH011RD FD アルミ バ ル クヘッドカ バ ー RH (赤)
FD Aluminum Bulkhead Cover RH & LH (Red) x 1
TC-SCH018RD サーベル シリーズ バルクヘッドカバー RH & LH (赤）
Sabre Series Bulkhead Cover RH & LH (Red) x 1
PA-CM0306BK M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw x 3
PA-BM0308BK M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw x 7
終了
FINISHED
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
サーベル シリーズ バルクヘッドカバー RH & LH (赤）
Sabre Series Bulkhead Cover RH & LH (Red)
FD アルミ バ ル クヘッド カバ ー LH & LH (赤)
FD Aluminum Bulkhead Cover RH & LH (Red)
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
Page 6
STEP 04
BAG D TC-SCHC006 ステアリング プレート (3mm)
Steering Plate (3mm) x 1
TC-SCH014RD ステアリング ポスト (赤)
Steering Post (Red) x 1
PA-HBS003 5.3mm ボール（スチール製）
5.3mm Ball (Steel) x 3
AW-S100RD 3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red) x 2
PA-100810 8 x 10 x 0.3mm シム
8 x 10 x 0.3mm Shim x 3
PA-SB0805F 5 x 8mm フランジボ ールベアリング
5 x 8mm Flanged Ball Bearing x 2
PA-CM0306BK M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw x 1
PA-CM0308BK M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw x 2
PA-BM0306BK M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw x 1
TC-SCHC005 ステアリング マウントプレート 2.5mm
Steering Mount Plate 2.5mm x 1
AW-M100RD ウルトラワイド 3mm x 1.0t カラー (赤)
Ultra Wide 3mm x 1.0t Collar (Red) x 1
PA-BM0308BK M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw x 1
ステアリング クランク / STEERING CRANK
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
ウルトラワ イド 3mm x 1.0t カラー (赤)
Ultra Wide 3mm x 1.0t Collar (Red)
ステアリング ポスト (赤)
Steering Post (Red)
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
ステアリング プレート (3mm)
Steering Plate (3mm)
ステアリング マウントプレート 2.5mm
Steering Mount Plate 2.5mm
5.3mm ボール（スチール製）
5.3mm Ball (Steel)
5.3mm ボール（スチール製）
5.3mm Ball (Steel)
8 x 10 x 0.3mm シム
8 x 10 x 0.3mm Shim
8 x 10 x 0.3mm シム
8 x 10 x 0.3mm Shim
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
5 x 8mm フランジボールベアリング
5 x 8mm Flanged Ball Bearing
5 x 8mm フランジボールベアリング
5 x 8mm Flanged Ball Bearing
STEP 04 終了
STEP 04 FINISHED
注意： 影のついたネジ穴は標準のアッカーマン 設定になります。
又 １９ページ（フォーワード ポジション）の標準セットアップシート上でも 示さ
れます。
Note: Shaded screw hole is occupied for the standard Ackermann
setting, shown also on the standard setup sheet on Page19 (Forward
Position).
Page 7
BAG F PO-SDT018 ユニバーサルアクスル VER.3
Universal Axle Ver.3 x 2
PO-SDT019
ア ン チスリップ ユ ニ バ ー サ ル ピ ン
Anti-Slip Universal Pin x 2
ユニバーサルジョイン
Universal Join x 2
M3 x 3mm イモネジ
M3 x 3mm Set Screw x 2
PO-MDT004 32mm スチールユニバーサル ボーン
32mm Steel Universal Bone x 2
MC-SMTS01 ステアリング ブロック
Steering Block x 2
PA-SB1005 5 x 10 x 4mm ベアリング
5 x 10 x 4mm Ball Bearing x 4
PO-DT1006RD
6.2mm ホイルハブ
6.2mm Wheel Hub x 2
2 x 10mm ピン
2 x 10mm Pin x 2
M2 x 4mm ネジ
M2 x 4mm Screw x 2
ユニバーサル / UNIVERSALS
ステアリングクランク & ダンパーステー / STEERING CRANK & DAMPER STAYS
注意： ユニバーサルには耐摩耗性グリスを付ける (別売り)
Note: Apply some wear resistant grease at the universal
(sold separately).
ステアリング ブロック
Steering Block
6.2mm ホイルハブ
6.2mm Wheel Hub
2 x 10mm ピン
2 x 10mm Pin
M2 x 4mm ネジ
M2 x 4mm Screw
5 x 10 x 4mm ベアリング
5 x 10 x 4mm Ball Bearing
STEP 06 終了
STEP 06 FINISHED
BAG E MC-SCHC003 ミニ カー ダンパーステー
Mini Car Damper Stay x 2
PA-CM0308BK M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw x 8
PA-BM0310BK M3 x 10mm ボタンヘッドネジ
M3 x 10mm Button Head Screw x 2
PA-BM2506BK M2.5 x 6mm ボタンヘッドネジ
M2.5 x 6mm Button Head Screw x 2
STEP 05
STEP 06 (２つ作成 / Make 2)
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
ミニ カーダンパーステー
Mini Car Damper Stay
ミニ カーダンパーステー
Mini Car Damper Stay
M2.5 x 6mm ボタンヘッドネジ
M2.5 x 6mm Button Head Screw
M3 x 10mm ボタンヘッドネジ
M3 x 10mm Button Head Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
32mm スチ ールユニバーサルボーン
32mm Steel Universal Bone M3 x 3mm イモネジ
M3 x 3mm Set Screw
ア ン チスリップ ユ ニ バ ー サ ル ピ ン
Anti-Slip Universal Pin
ユニバーサルジョイン
Universal Join
ユニバーサルアクスル VER.3
Universal Axle Ver.3
STEP 04 から
From STEP 04
STEP 03 から
From STEP 03
Page 8
STEP 07
BAG F PA-HBS003 5.3mm ボ ー ルスタッド
5.3mm Ball Stud x 4
AW-S100RD 3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red) x 2
MC-SMSS01 キャスターブロック-4（１ペア）
Castor Block - 4 (1pair) x 1
PA-CM0310BK M3 x 10mm 皿ビス
M3 x 10mm Countersunk Screw x 2
PA-BM0306BK M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw x 2
PA-BM0308BK M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw x 4
TC-PCH016RD スタンドオフ ポスト
Standoff Post x 2
MC-SSUC002
スペシャル シャーシナット（赤）
Special Chassis Nuts (Red) x 4
フ ロ ン トア ップ ラ イトプ レ ー ト
Front Upright Plate x 2
MC-MSU001 ミニ カー キングピン カラー
Mini Car King Pin Collar x 4
MC-MSU002 20mm サスピン - フロント
20mm Sus. Pin - Front x 2
MC-SMUS01 フロントサスペンションアーム
Front Suspension Arm x 2
AW-M200RD ウルトラワイド 3mm x 2.0t カラー （赤）
Ultra Wide 3mm x 2.0t Collar (Red) x 2
PA-SS0303BK M3 x 3mm イモネジ
M3 x 3mm Set Screw x 2
PA-SS0308BK M3 x 8mm イモネジ
M3 x 8mm Set Screw x 6
PA-SS0316BK M3 x 16mm イモネジ
M3 x 16mm Set Screw x 2

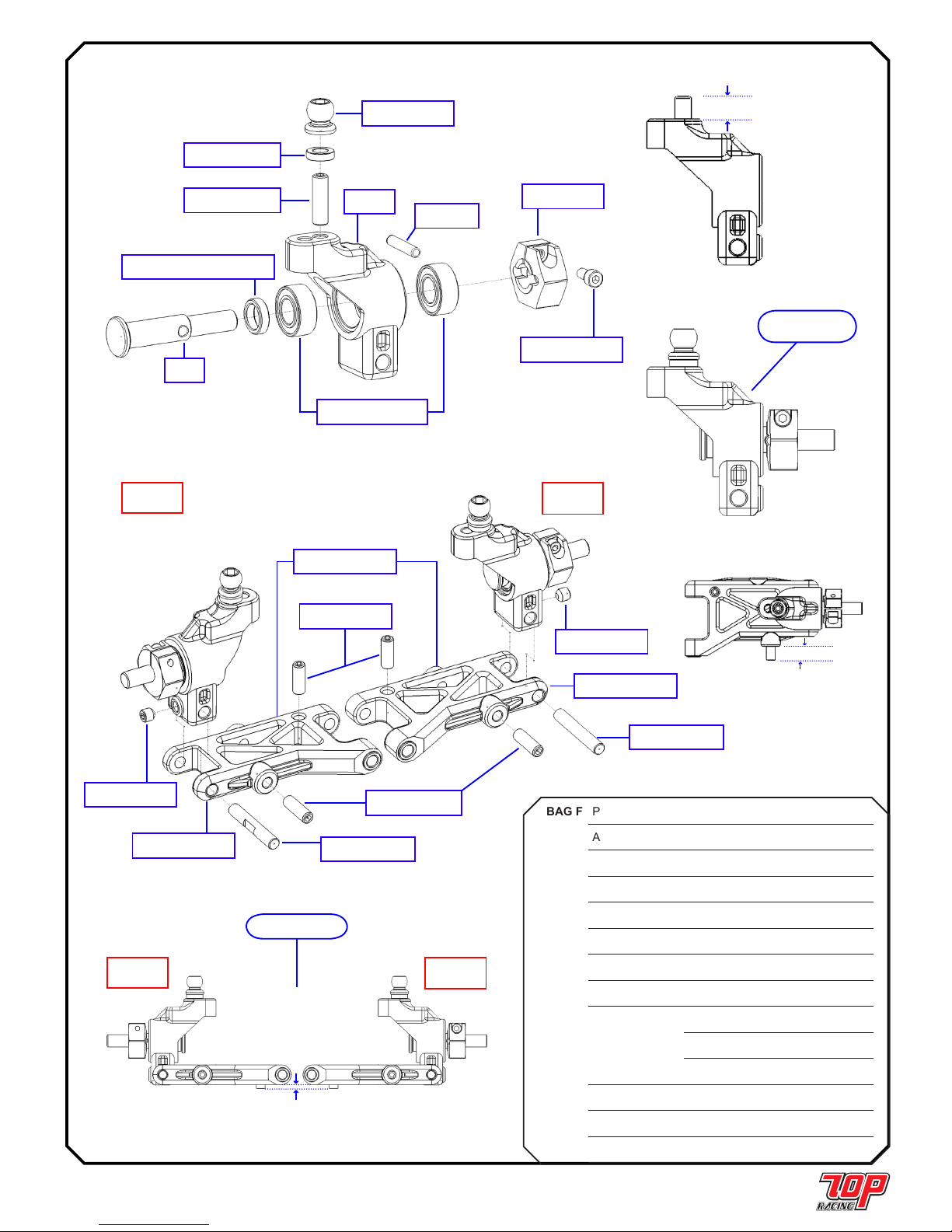

ハブキャリア組立て & フロント サスペンション アセンブリー
HUB CARRIER & FRONT SUSPENION ASSEMBLY
20mm サスピン - フロント
20mm Sus. Pin - Front
M3 x 3mm イモネジ
M3 x 3mm Set Screw
M3 x 3mm イモネジ
M3 x 3mm Set Screw
M3 x 8mm イモネジ
M3 x 8mm Set Screw
フロントサスペンションアーム
Front Suspension Arm
フロントサスペンションアーム
Front Suspension Arm
M3 x 8mm イモネジ
M3 x 8mm Set Screw
右
RIGHT
左
LEFT
1.8mm
右
RIGHT
左
LEFT
3mm
STEP 07 終了
STEP 07 FINISHED
ウルトラワ イド 3mm x 2.0t カラー （赤）
Ultra Wide 3mm x 2.0t Collar (Red)
ウルトラワ イド 3mm x 2.0t カラー （赤）
Ultra Wide 3mm x 2.0t Collar (Red)
ミニ カー キングピン カラー
Mini Car King Pin Collar
ミニ カー キングピン カラー
Mini Car King Pin Collar
スペシャル シャーシナット（赤）
Special Chassis Nuts (Red)
スペシャル シャーシナット（赤）
Special Chassis Nuts (Red)
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
M3 x 10mm 皿ビス
M3 x 10mm Countersunk Screw
キャスターブロック L&R
Castor Block L&R
M3 x 8mm イモネジ
M3 x 8mm Set Screw
5.3mm ボ ー ルスタッド
5.3mm Ball Stud
スタンドオフ ポスト
Standoff Post
スタンドオフ ポスト
Standoff Post
M3 x 16mm イモネジ
M3 x 16mm Set Screw
フ ロ ン トア ップ ラ イトプ レ ー ト
Front Upright Plate
フ ロ ン トア ップ ラ イトプ レ ー ト
Front Upright Plate
ミニ カー キングピン カラー
Mini Car King Pin Collar
ミニ カー キングピン カラー
Mini Car King Pin Collar
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
左
LEFT
右
RIGHT
M3 x 6mm ボ タンヘッドネジ
M3 x 6mm Button Head Screw
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
STEP 06 から
From STEP 06
STEP 06 から
From STEP 06
3mm x 1.5t カラー (赤)
3mm x 1.5t Collar Red
5 x 10 x 4mm ベアリング
5 x 10 x 4mm Ball Bearing
6.2mm ホイルハブ
6.2mm Wheel Hub
M2 ホ イルハ ブ スクリュ ー
M2 Wheel Hub Screw
2 x 10mm ピン
2 x 10mm Pin
ウルトラワ イド 5mm x 2.0t カラー（赤）
Ultra Wide 5mm x 2.0t Collar (Red)
アクスル
Axle
リアハブ
Rear Hub
M3 x 10mm イモネジ
M3 x 10mm Set Screw
5.3mm ボ ー ルスタッド
5.3mm Ball Stud
Page 9
BAG F PA-HBS003 5.3mm ボ ー ルス タッド
5.3mm Ball Stud x 2
AW-S150RD 3mm x 1.5t カラー (赤)
3mm x 1.5t Collar Red x 2
PA-SS0303BK M3 x 3mm イモネジ
M3 x 3mm Set Screw x 2
PA-SS0308BK M3 x 8mm イモネジ
M3 x 8mm Set Screw x 2
PA-SS0310BK M3 x 10mm イモネジ
M3 x 10mm Set Screw x 4
MC-SMTS01 リアハブ
Rear Hub x 2
TC-SDT017BK アクスル
Axle x 2
AW-M5200RD ウルトラワイド 5mm x 2.0t カラー（赤）
Ultra Wide 5mm x 2.0t Collar (Red) x 2
PO-DT1006RD
2 x 10mm ピン
2 x 10mm Pin x 2
6.2mm ホイルハブ
6.2mm Wheel Hub x 2
M2 ホ イルハ ブ スクリュ ー
M2 Wheel Hub Screw x 2
PA-SB1005 5 x 10 x 4mm ベアリング
5 x 10 x 4mm Ball Bearing x 4
MC-SMUS01 リアサスペンションアーム
Rear Suspension Arm x 2
MC-MSU002 18mm サスピン - リア
18mm Sus. Pin - Rear x 2
リア ハブキャリア アセンブリー / REAR HUB CARRIER & REAR SUSPENSION ASSEMBLY
STEP 08
4.5mm
5mm
1.5mm
左
LEFT
右
RIGHT
M3 x 10mm イモネジ
M3 x 10mm Set Screw
M3 x 3mm イモネジ
M3 x 3mm Set Screw
M3 x 3mm イモネジ
M3 x 3mm Set Screw
M3 x 8mm イモネジ
M3 x 8mm Set Screw
リアサスペンションアーム
Rear Suspension Arm
左
LEFT
右
RIGHT
18mm サスピン - リア
18mm Sus. Pin - Rear
18mm サスピン - リア
18mm Sus. Pin - Rear
リアサスペンションアーム
Rear Suspension Arm
リアサスペンションアーム
Rear Suspension Arm
STEP 08 終了
STEP 08 FINISHED
注意： ２つ作成
Note: Make 2
Page 10
フロント&リアサスペンション / FRONT & REAR SUSPENSION
STEP 09
3 x 45mm ヒンジピン
3 x 45mm Hinge Pin
3mm x 2.0t カラー (赤)
3mm x 2.0t Collar (Red)
3mm x 5.0t カラー (赤)
3mm x 5.0t Collar (Red)
サスペンションマウント ボ ール
Suspension Mount Ball
サスペンションマウント ボ ール
Suspension Mount Ball
サスペンションマウント ボ ール
Suspension Mount Ball
サスペンションマウント ボ ール
Suspension Mount Ball
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
サスペンションマウント 0 (赤)
Suspension Mount 0 (Red)
右
RIGHT
左
LEFT
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
3mm x 1.5t カラー (赤)
3mm x 1.5t Collar (Red)
3 x 41.5mm ヒンジピン
3 x 41.5mm Hinge Pin
3mm x 1.5t カラー (赤)
3mm x 1.5t Collar (Red)
注意： 左右サスペンションは同様に組立てます。互い
に対称です。
Note: Assemble the right suspension the same way
as the left suspension. Left and right are symmetrical
to each other.
サスペンションマウント 2.5 (赤)
Suspension Mount 2.5 (Red)
サスペンションマウント 0 (赤)
Suspension Mount 0 (Red)
STEP 07 から
From STEP 07
STEP 08 から
From STEP 08
STEP 08 から
From STEP 08 BAG G 4111R-P4S1 サスペンションマウント 0 (赤)
Suspension Mount 0 (Red) x 2
PA-CM0308BK M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw x 6
4112-P4S1 サスペンションマウント ボ ール
Suspension Mount Ball x 8
AW-S100RD 3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red) x 2
MC-SSU007 3 x 41.5mm ヒンジピン
3 x 41.5mm Hinge Pin x 2
AW-S150RD 3mm x 1.5t カラー (赤)
3mm x 1.5t Collar (Red) x 4
PO-SSU007 3 x 45mm ヒンジピン
3 x 45mm Hinge Pin x 2
AW-S200RD 3mm x 2.0t カラー (赤)
3mm x 2.0t Collar (Red) x 2
AW-S500RD 3mm x 5.0t カラー (赤)
3mm x 5.0t Collar (Red) x 2
4215R-P4S1 サスペンションマウント 2.5 (赤)
Suspension Mount 2.5 (Red) x 1
STEP 07 から
From STEP 07
Page 11
リンケージ / LINKAGE
STEP 10
BAG H TC-SLK3100BK 3 x 100mm タイロッド（スチール製）
3 x 100mm Tie Rod (Steel) x 1
TC-PSU005 3 x 30mm タイロッド（スチール製）
3 x 30mm Tie Rod (Steel) x 2
MC-MLK001 3 x 15mm タイロッド（スチール製）
3 x 15mm Tie Rod (Steel) x 4
TC-PMHS02 ボ ー ル カップ - 18.5mm
Ball Cup - 18.5mm x 2
TC-PMHS01 ボ ー ル カップ - 14.5mm
Ball Cup - 14.5mm x 12
PA-HBS003 5.3mm ボ ー ルスタッド
5.3mm Ball Stud x 2
AW-S100RD 3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red) x 2
PA-SS0310BK M3 x 10mm イモネ
M3 x 10mm Set Screw x 2
注意： タイロッドのネジ方向に注意
Note: Pay attention to thread
orientation of the tie rods.
4mm
注意： 後 で の セットアップ を
簡単にするために、タイロッドのネ
ジ方向に注意
Note: Pay attention of the thread
orientation of the tie rods to be
facing the same direction for
easier setup in the future.
注意： 左右タイロッドは同様
に組立て、お互いに対称。
Note: Assemble the right tie rods
the same way as the left tie rods.
Left and right are symmetrical to
each other.
STEP 10A
サ ー ボ タイロッド
Servo Tie Rod
STEP 10B
ステアリングタイロッド
Steering Tie Rod
STEP 10C
キャンバ ー タイ ロッド
Camber Tie Rod
88.4mm
17.2mm
3.4mm
5.3mm ボ ー ルスタッド
5.3mm Ball Stud
M3 x 10mm イモネ
M3 x 10mm Set Screw
右
RIGHT
左
LEFT
注意： 注意：少量のスレッドロック剤を塗布
Note: Apply a small amount of thread Lock.
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
STEP 10C から
From STEP 10C
STEP 10C から
From STEP 10C
STEP 10B から
From STEP 10B
STEP 09 終了
STEP 09 FINISHED
ボ ー ル カップ - 18.5mm
Ball Cup - 18.5mm
3 x 100mm タイロッド（スチール製）
3 x 100mm Tie Rod (Steel)
ボ ー ル カップ - 14.5mm
Ball Cup - 14.5mm
3 x 30mm タイロッド（スチール製）
3 x 30mm Tie Rod (Steel)
ボ ー ル カップ - 14.5mm
Ball Cup - 14.5mm
3 x 15mm タイロッド（スチール製）
3 x 15mm Tie Rod (Steel)
STEP 10B から
From STEP 10B
Page 12
リンケージ (続き) / LINKAGE (cont’d)
トップデッキ / TOP DECK
STEP 11
STEP 12
BAG I PA-BM0306BK M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw x 4
MC-SFCHC02 サーベル FD Mini トップ デ ッ キ 2.0 mm
Sabre FD Mini Top Deck 2.0mm x 1
BAG H PA-HBS003 5.3mm ボ ー ルス タッド
5.3mm Ball Stud x 2
AW-S100RD 3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red) x 2
PA-SS0310BK M3 x 10mm イモネ
M3 x 10mm Set Screw x 2
注意： 左右タイロッドは同様
に組立て、お互いに対称。
Note: Assemble the right tie rods
the same way as the left tie rod.
Left and right are symmetrical to
each other.
注意：少量のスレッドロック剤を塗布
Note: Apply a small amount of thread lock.
右
RIGHT
左
LEFT
M3 x 10mm イモネ
M3 x 10mm Set Screw
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
サーベル FD Mini トップ デ ッ キ 2.0
Sabre FD Mini Top Deck 2.0mm
4mm
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
STEP 10C 終了
STEP 10C FINISHED
STEP 09 終了
STEP 09 FINISHED
STEP 11 から
From STEP 11
注意： 後 で の セットアップ を
簡単にするために、タイロッドのネ
ジ方向に注意
Note: Pay attention of the thread
orientation of the tie rods to be
facing the same direction for
easier setup in the future.
5.3mm ボ ー ルスタッド
5.3mm Ball Stud
ボールスタッド (スチール製)
5.3mm Ball Stud (Steel)
ボールスタッド (スチール製)
5.3mm Ball Stud (Steel)
ダンパートップリング (ショックトップ)
Damper Top Ring (Shock Top)
ショックスプリング (14 x 1.5 x 6.00)
Front : Shock Spring (14 x 1.5 x 6.00)
ショックスプリング (14 x 1.5 x 6.50)
Rear : Shock Spring (14 x 1.5 x 6.50)
ボ ー ル カップ - 10.5mm
Ball Cup - 10.5mm
スプリングアジャストナットスペーサー-14mm
Spring Adjust Nut Spacer - 14mm
ダンパースプリング ホルダー
Damper Spring Holder
ショックブラダー
Shock Bladder
シ ョッ ク キ ャ ップ
Shock Cap
Page 13

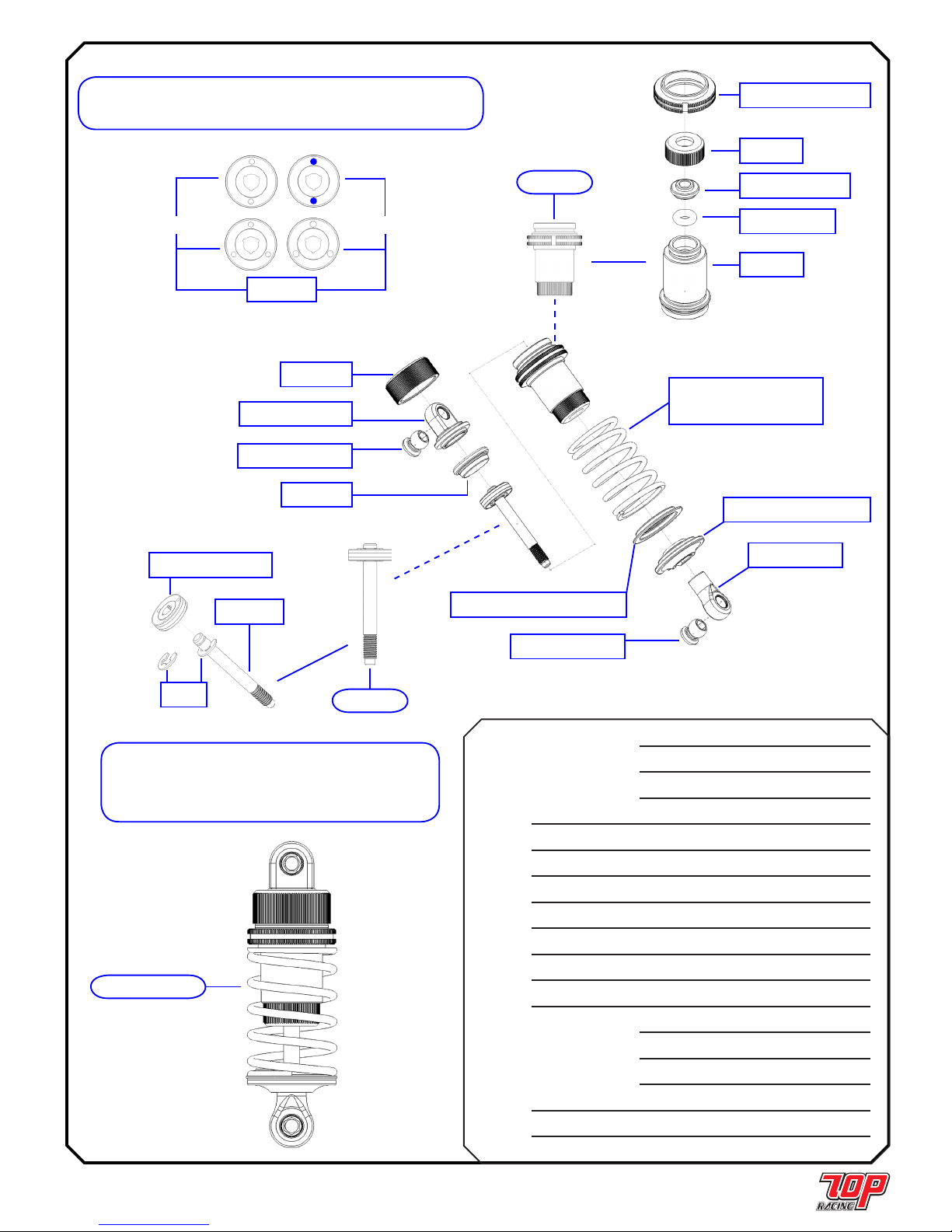

フロント＆リアショック / FRONT & REAR SHOCKS
STEP 13 (フロント、リア用に各２個作成 / Make 2 Each for Front & Rear)
BAG J
TC-PSH101RD
シ ョ ック ス プ リ ン グ ア ジ ャス タ ー
Shock Spring Adjuster x 4
ショックボトム
Shock Bottom x 4
シ ョッ ク キ ャ ップ
Shock Cap x 4
ショック ボディ
Shock Body x 4
PO-PSH002 ダンパー O リングホ ルダー
Damper O-Ring Holder x 4
PP-010320 3mm シリコン O リング
3mm Silicon O-ring x 4
TC-PMRS01 ショックピストン 1.2 - 2 ホール
Shock Piston 1.2 - 2 hole x 4
TC-PSH007 ショックシャフト
Shock Shaft x 4
PA-ER0020 E クリップ
E-Clip x 8
TC-PSH002 ショックブラダー
Shock Bladder x 4
PA-HBS003 ボールスタッド (スチール製)
5.3mm Ball Stud (Steel) x 8
TC-PMMS02
ダンパースプリング ホルダー
Damper Spring Holder x 4
スプリングアジャストナットスペーサー-14mm
Spring Adjust Nut Spacer - 14mm x 4
ダンパートップリング (ショックトップ)
Damper Top Ring (Shock Top) x 4
ボ ー ル カップ - 10.5mm
Ball Cup - 10.5mm x 4
PS-TR15600 ショックスプリング (14 x 1.5 x 6.00)
Shock Spring (14 x 1.5 x 6.00) x 2
PS-TR15650 ショックスプリング (14 x 1.5 x 6.50)
Shock Spring (14 x 1.5 x 6.50) x 2
E クリップ
E-Clip
ショックシャフト
Shock Shaft
ショックピストン 1.2 - 2 ホール
Shock Piston 1.2 - 2 hole
注意： パーツ表を確認し、正しくパーツを取付けて下さい。
Note: Read the parts table very carefully to correctly locate
different parts for the front and rear shocks of rubber asphalt
edition and foam carpet edition, respectively.
3mm シリコン O リング
3mm Silicon O-ring
ダンパー O リングホ ルダー
Damper O-Ring Holder
ショック ボディ
Shock Body
ショックボトム
Shock Bottom
シ ョ ック ス プ リ ン グ ア ジ ャス タ ー
Shock Spring Adjuster
終了
FINISHED
終了
FINISHED
STEP 13 終了
STEP 13 FINISHED
注意： さまざまなショックピストンから必要に応じて選ぶ
Note: You could choose from a variety of shock piston to suit your needs.
ショックピストン
Shock Piston
1.2mm hole
1.0mm hole
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
ウルトラワ イド 3mm x 2.0t カラー
Ultra Wide 3mm x 2.0t Collar
3mm x 2.0t カラー (赤)
3mm x 2.0t Collar (Red)
M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw
ウルトラワ イド 3mm x 2.0t カラー
Ultra Wide 3mm x 2.0t Collar
Page 14
BAG J AW-M200RD ウルトラワイド 3mm x 2.0t カラー
Ultra Wide 3mm x 2.0t Collar x 4
PA-BM0308BK M3 x 8mm ボタンヘッドネジ
M3 x 8mm Button Head Screw x 4
AW-S200RD 3mm x 2.0t カラー (赤)
3mm x 2.0t Collar (Red) x 2

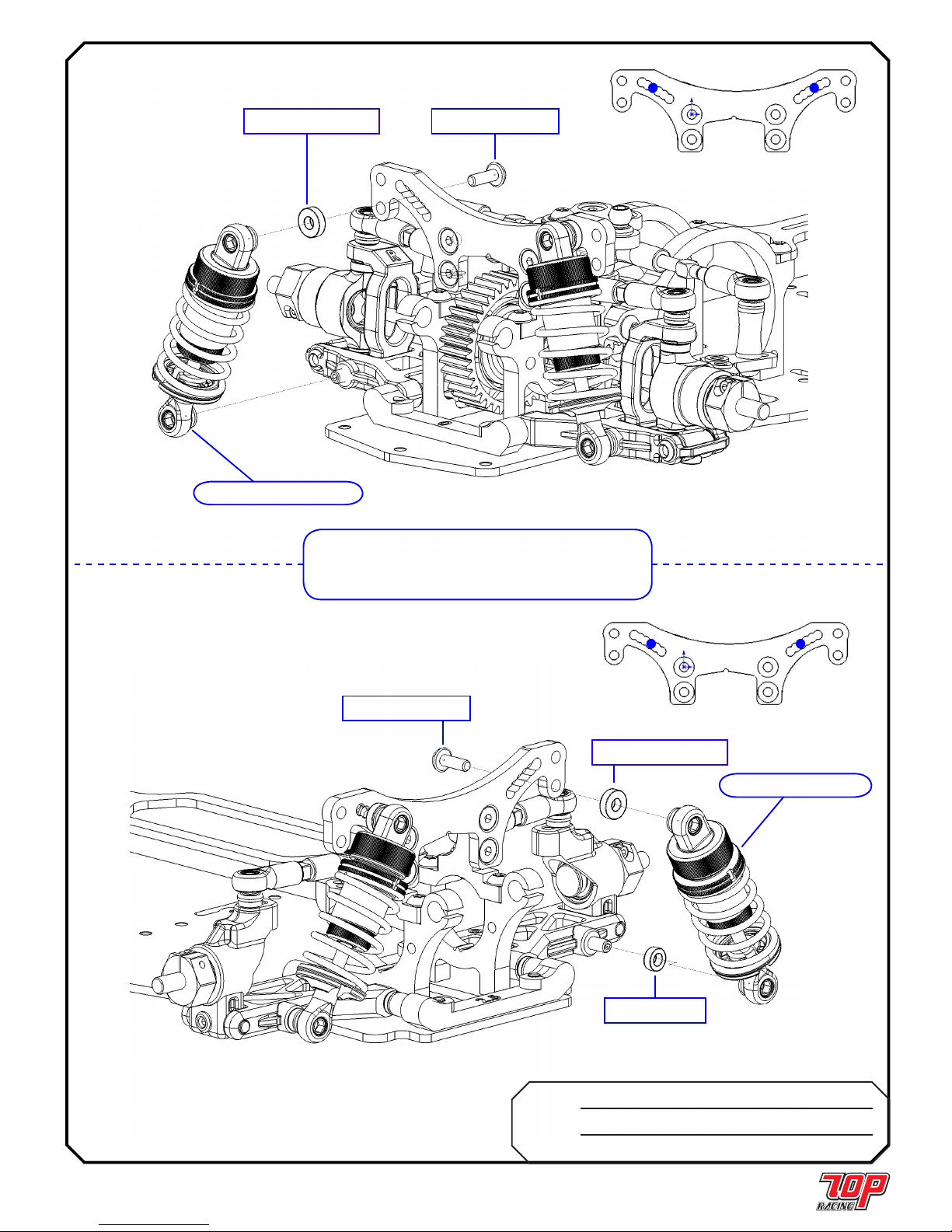

STEP 14
(フロント ショック / FRONT SHOCKS)
フロント＆リアショック（続き） / FRONT & REAR SHOCKS (cont’d)
注意： 左右ショックは同様に組立て。お互いに対称。
Note: Assemble the left shock the same way as the right shock.
Left and right shocks are symmetrical to each other.
(リア ショック / REAR SHOCKS)
STEP 13 から (フロント ショック)
From STEP 13 (Front Shocks)
STEP 13 から (リア ショック)
From STEP 13 (Rear Shocks)
ロアー バンパー
Lower Bumper
バンパ ースタンドオフ
Bumper Standoff
バンパ ースタンドオフ
Bumper Standoff
フロントボディポスト
Front Body Post
M3 x 10mm 皿ビス
M3 x 10mm Countersunk Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 10mm ボタンヘッドネジ
M3 x 10mm Button Head Screw
リアボディポスト
Rear Body Post
M3 ナット
M3 Flat Nut
スモール EVA バンパー
Small EVA Bumper
アッパー バンパー
Upper Bumper
ボ デ ィ ク リップ
Body Clips
ボ デ ィ ク リップ
Body Clips
ボ デ ィ ク リップ
Body Clips
ボディ ホルダー
Body Holder
ボディ ホルダー
Body Holder
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
Page 15
STEP 15
BAG K
SK-CH1001
フロントボディポスト
Front Body Post x 2
リアボディポスト
Rear Body Post x 2
バンパ ースタンドオフ
Bumper Standoff x 2
ボディ ホルダー
Body Holder x 4
アッパー バンパー
Upper Bumper x 1
ロアー バンパー
Lower Bumper x 1
PA-FN00M3 M3 ナット
M3 Flat Nut x 1
PA-BM0310BK M3 x 10mm ボタンヘッドネジ
M3 x 10mm Button Head Screw x 2
PA-CM0308BK M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw x 4
PA-CM0310BK M3 x 10mm 皿ビス
M3 x 10mm Countersunk Screw x 3
PA-BPS3SV ボ デ ィ ク リップ
Body Clips x 8
PO-YM0002 スモール EVA バンパー
Small EVA Bumper x 1
バンパー ＆ ボディポスト / BUMPER AND BODY POSTS
STEP 14 から
From STEP 14
Page 16
注意： 使用するサーボに応じて、適正なサーボセーバーを使用。 上記右上図
参照
Note: Use the correct servo saver according to your kind of servo you use Refer
to the gure on the upper right hand corner.
F KH
サーボアーム
Servo Arm
STEP 16
STEP 17
バッテリーガード / BATTERY GUARD
サーボ取付け / SERVO INSTALLATION
M3 x 10mm イモネジ
M3 x 10mm Set Screw
5.3mm ボール（スチール製）
5.3mm Ball Stud (Steel)
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
アルミ サーボマウント (赤)
Alloy Servo Mount (Red)
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw
3 x 7mm スペーサー
3 x 7mm Spaces
3 x 7mm スペーサー
3 x 7mm Spaces
3mm x 2.5t カラー (赤)
3mm x 2.5t Collar (Red)
BAG L PA-BMW001 バッテリーマウントワイア
Battery Mount Wire x 2
PA-BMP01RD バッテリーマウントポスト
Battery Mount Post x 4
PA-SS0303BK M3 x 3mm イモネシ
M3 x 3mm Set Screw x 4
PA-CM0306BK M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw x 4
BAG M PA-SS0310BK M3 x 10mm イモネジ
M3 x 10mm Set Screw x 1
PA-HBS003 5.3mm ボール（スチール製）
5.3mm Ball Stud (Steel) x 1
AW-S250RD 3mm x 2.5t カラー (赤)
3mm x 2.5t Collar (Red) x 1
PA-BM0306BK M3 x 6mm ボタンヘッドネジ
M3 x 6mm Button Head Screw x 5
TC-SCH013RD アルミ サーボマウント (赤)
Alloy Servo Mount (Red) x 2
PA-CM0306BK M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw x 4
TC-PMPS01 サーボアーム
Servo Arm x 1
PA-SP0307 3 x 7mm スペーサー
3 x 7mm Spaces x 4
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
M3 x 3mm イモネシ
M3 x 3mm Set Screw
バッテリーマウントワイア
Battery Mount Wire
バッテリーマウントポスト
Battery Mount Post
バッテリーマウントポスト
Battery Mount Post
STEP 15 から
From STEP 15
STEP 10A から
From STEP 10A
STEP 16 から
From STEP 16
Page 17
STEP 18
STEP 19
電気系統 / R/C ELECTRONICS
ホイル、タイヤ & バッテリー / WHEELS, TIRES & BATTERY
SABRE FD Mini走行
の用意が整いました。
SABRE FD Mini
is ready to be run!!
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
ワッシャー 赤
Washer Red
O -リング 2x4x1mm
O-Ring 2x4x1mm
BAG N PA-OR1004 O -リング 2x4x1mm
O-Ring 2x4x1mm x 2
AW-BW31RD ワッシャー 赤
Washer Red x 2
PA-CM0308BK M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw x 2
STEP 17 から
From STEP 17
Page 18

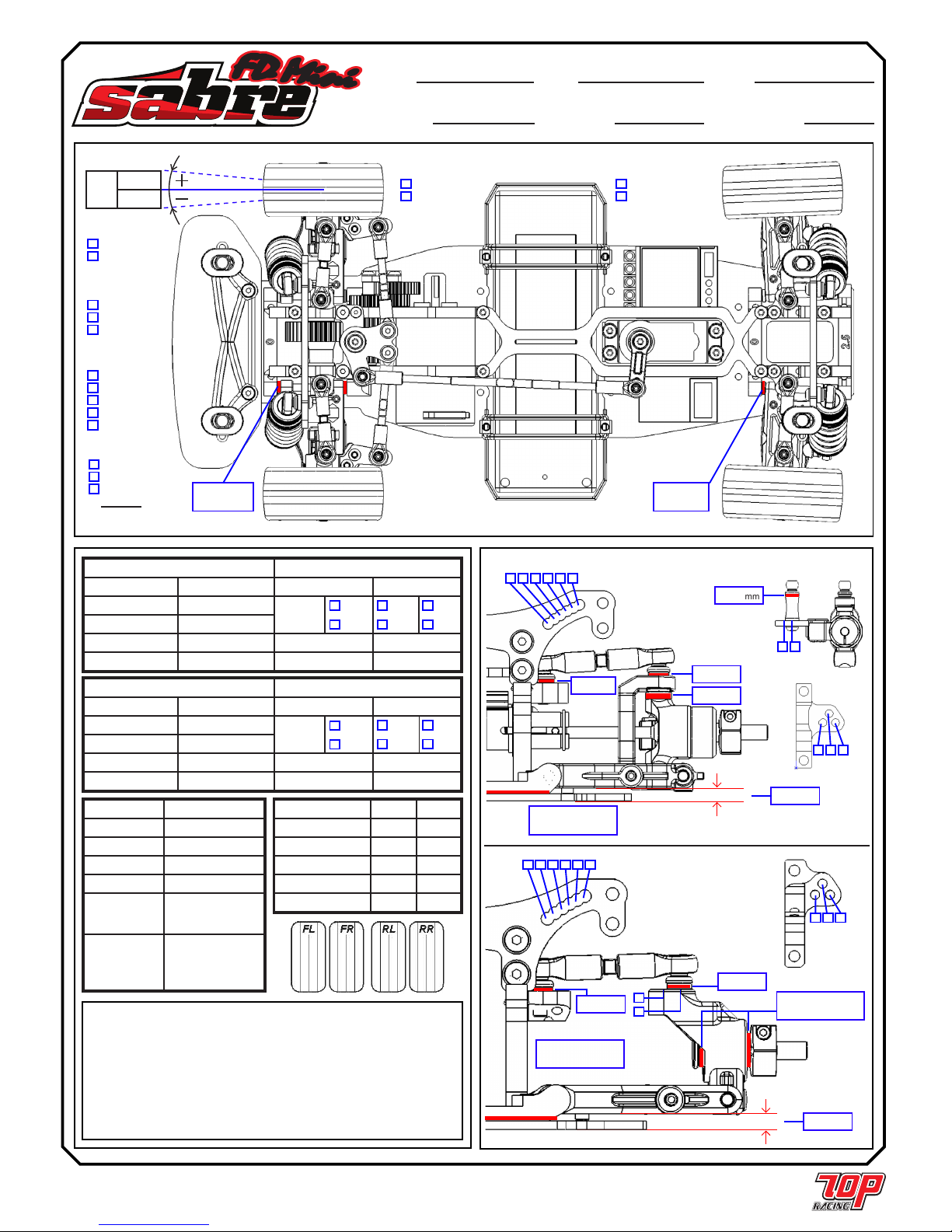

ホイルベース 調整 / WHEELBASE ADJUSTMENT
標準（ショート ホイルベース）
STANDARD (SHORT WHEELBASE)
オ プ シ ョ ン（ ロ ン グ ホ イ ル ベ ー ス ）
OPTIONAL (LONG WHEELBASE)
FRONT MEASUREMENTS FRONT SHOCKS
RIDE HEIGHT mm OIL WEIGHT wt
CAMBER ANGLE deg
PISTON
Opt. 1.0mm 2hole
WHEEL HUBS mm Std. 1.2mm 3hole
WHEEL SPACER mm BLADDER
NOTES: SPRING
Page 19
STANDARD セッティング記録 / STANDARD SETUP RECORD
名前:
Name:
日付:
Date:
トラック:
Track:
国籍:
Country:
条件:
Condition:
温度:
Temperature:
FF mm
FR mm
RF mm
RR mm
VERTICAL
ACKERMANN
Forward
Middle
Rearward
FRONT DIFF.
TENSION
Tight
Medium
Loose
Original
Alloy
STEERING BLOCK
Long
Short
WHEEL BASE
Original
Alloy
REAR HUB CARRIER
MOTOR
PINION GEAR
BATTERY
BODY SHELLS
WING
ESC SETTING
NOTES:
FRONT REAR
BRAND
COMPOUND
INSERT
WHEEL
TIRE TREATMENT
NOTES:
FRONT DRIVE
Spool
Ball Diff.
Gear Diff.
123
12
mm
5 4 3 2 16
mm
FR mm
FF mm
mm
mm
mm
TOE
deg.
deg.
REAR MEASUREMENTS REAR SHOCKS
RIDE HEIGHT mm OIL WEIGHT wt
CAMBER ANGLE deg
PISTON
Opt. 1.0mm 2hole
WHEEL HUBS mm Std. 1.2mm 3hole
WHEEL SPACER mm BLADDER
NOTES: SPRING
123
5 4 3 2 16
mm
mm
RF mm
RR mm
IN mm
OUT mm
mm
0.5
1.5 1.5
1.0 7.0
0
1.0
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
1.0
2.0
3.0
0
0
4.5
5.0
1.0
1.0
Std.
Std.
17.5T
20T
7.4V 2-CELL Lipo
Mini 911
Std.
HOBBY WING
110119
NO FOAM
NO FOAM
γ306
γ344
SOLARIS
SOLARIS
PARAGON PARAGON
G.E. G.E.
SOLARIS
SOLARIS
H
SOFT
H
SOFT
ASSO. 50
ASSO. 35
0
0
0
2.5
0
0
2.0
1.0
1.5
0
0
0
3.0
34 C
Med. Bite
FD Mini
FD Mini
FRONT MEASUREMENTS FRONT SHOCKS
RIDE HEIGHT mm OIL WEIGHT wt
CAMBER ANGLE deg
PISTON
Opt. 1.0mm 2hole
WHEEL HUBS mm Std. 1.2mm 3hole
WHEEL SPACER mm BLADDER
NOTES: SPRING
Page 20
セッティング記録 / SETUP RECORD
名前:
Name:
日付:
Date:
トラック:
Track:
国籍:
Country:
条件:
Condition:
温度:
Temperature:
FF mm
FR mm
RF mm
RR mm
VERTICAL
ACKERMANN
Forward
Middle
Rearward
FRONT DIFF.
TENSION
Tight
Medium
Loose
Original
Alloy
STEERING BLOCK
Long
Short
WHEEL BASE
Original
Alloy
REAR HUB CARRIER
MOTOR
PINION GEAR
BATTERY
BODY SHELLS
WING
ESC SETTING
NOTES:
FRONT REAR
BRAND
COMPOUND
INSERT
WHEEL
TIRE TREATMENT
NOTES:
FRONT DRIVE
Spool
Ball Diff.
Gear Diff.
123
12
mm
5 4 3 2 16
mm
FR mm
FF mm
mm
mm
mm
TOE
deg.
deg.
REAR MEASUREMENTS REAR SHOCKS
RIDE HEIGHT mm OIL WEIGHT wt
CAMBER ANGLE deg
PISTON
Opt. 1.0mm 2hole
WHEEL HUBS mm Std. 1.2mm 3hole
WHEEL SPACER mm BLADDER
NOTES: SPRING
123
5 4 3 2 16
mm
mm
RF mm
RR mm
IN mm
OUT mm
mm
FD Mini
FD Mini
Table of contents
