Sacopa 30889 Manual

HANGING SKIMMER

SKIMMER HORS-BORD

SKIMMER DE MOCHILA

FILTRO A PARETE

HÄNGEFILTER

SKIMMER DE MOCHILA

INSTALLATION AND MAINTENANCE MANUAL

MANUEL D’INSTALLATION ET D’ENTRETIEN

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

MANUALE DI INSTALAZIONE E MANUTENZIONE

EINBAU-UND BETRIEBSANLEITUNG

INSTRUÇÕES E MANUNTENÇÃO

30889

ENGLISH

IMPORTANT: The instruction manual you are holding includes essential information on the safety measures to be implemented

for installation and start-up. Therefore, the installer as well as the user must read the instructions before beginning installation

and start-up.

Keep this manual for future reference.

To achieve optimum performance of the Hanging Skimmer, follow the instructions provided below:

SAFETY INSTRUCTIONS. READ CAREFULLY

•The following standard should be followed in the whole electrical installation:

NF C15-100

that refers to “the construction of electrical installations both in indoor and outdoor swimming pools”, or similar regulations in force

in each area or country.

•“The entire filtering system follows the installation standard C 15-100 that stipulates that all electrical apparatus located at less

than 3.5 m. from the swimming pool and freely accessible should have a very low voltage of 12 V. All 220 V apparatus should be

positioned at least 3.5 m. from the edge of the swimming pool. Apply to the manufacturer for permission to modify one or more

elements of the filtering system”.

•The filter conforms to regulations NF P90-318 y NF P90-319

•Filter medium type: synthetic based cartridge filter

•After using chemical products for treating pool water, it is recommended that a minimum filter time is adhered to for the health

protection of bathers, in accordance to health regulations.

•Electrical installations should only be performed by professional installers qualified in electrical installations.

•The apparatus should not be on while the swimming pool is being used.

•Do not operate the apparatus without water.

•People should NEVER touch the apparatus when it is on if they are wet or with wet hands.

•DISCONNECT the apparatus from the mains before handling.

•Ensure that the ground is dry before touching the electrical equipment.

•Never place the apparatus where it could become wet, as this could cause electrocution.

•Do not allow children or adults to lean against or sit on the apparatus.

•Never use the apparatus for more than 4 consecutive hours.

•If the flexible power supply cable of the apparatus is damaged, it should be replaced. Read instructions how to replace it

carefully. If in doubt, consult your technical service.

DESCRIPTION 30889

Filtering speed 2,99 (m³/h)m²

Flow rate 3,8 m³/h

Filtration threshold 10 µm

Retention capacity g

Filtration area 1,27 m²

Motor 70 W

Motor voltage 12 V ~

Transformer 230 / 12 V ~

Fréquence 50 Hz

Protection CLASE I IPX8

1. VERIFY THE CONTENTS OF THE PACKING:

The apparatus that you have just purchased has been designed for elevated swimming pools, with an innovative and highly functional design.

The following components detailed on page 30 are contained inside the box.

2. GENERAL CHARACTERISTICS:

This Skimmer has been designed for use in fresh water pools. It is a Class I electric apparatus which complies with the IPX8 degree of

protection (resistance to penetration of dust, solid bodies and humidity).

CONNECTION OF APPARATUS

Connect the transformer to a 230V 50 Hz source of alternating current which is equipped with a single-pole switch, so that the apparatus does

not receive any voltage when it is not in use, and a 30 mA differential for discharge protection.

The manufacturer is not responsible in any circumstances for assembly, installation or start-up of any electric components which have been

inserted or handled at locations other than its own premises.

3. INSTALLATION:

This equipment is easy to install and can be assembled by AN ADULT in around 1 HOUR, taking care to correctly follow the instructions

detailed in this manual at all times.

The following tools are needed to correctly handle and install the components:

Function

Tool

Alternative tool

Tighten screws

Philips screwdriver

7 mm Stecker screwdriver

Cut out liner

Cutter

Blade

PRIOR TO INSTALLATION

Before installing the Skimmer in the swimming pool, site the pool such that the stamp marking the Skimmer position faces the prevailing winds

(see Fig. 2) so that the winds help convey the dirt remaining on the pool surface toward the Skimmer mouth.

Follow the mounting instructions for the pool sheeting and liner carefully.

The Skimmer must be installed on the outside and high part of the pool wall.

The device is intended to collect the surface water, leaving large impurities in the prefilter basket and letting small ones pass through so they

are retained in the cartridge filter.

4. ASSEMBLY:

The Skimmer body houses the filtering element or cartridge filter. The bottom of the body

also houses the motor and the turbine that circulate the water, which is collected at the top

through the Skimmer mouth and is returned through the lower valve once it is filtered.

4.1. RUCKSACK SKIMMER INSTALLATION

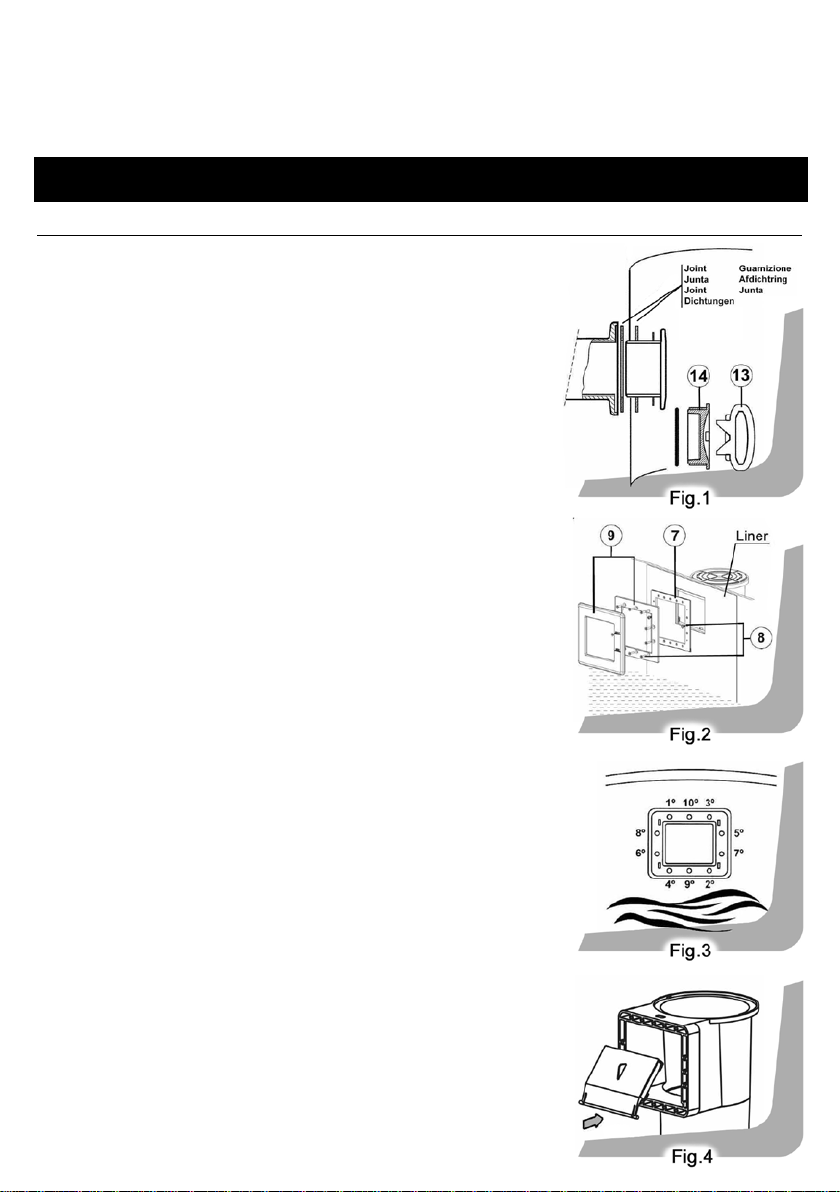

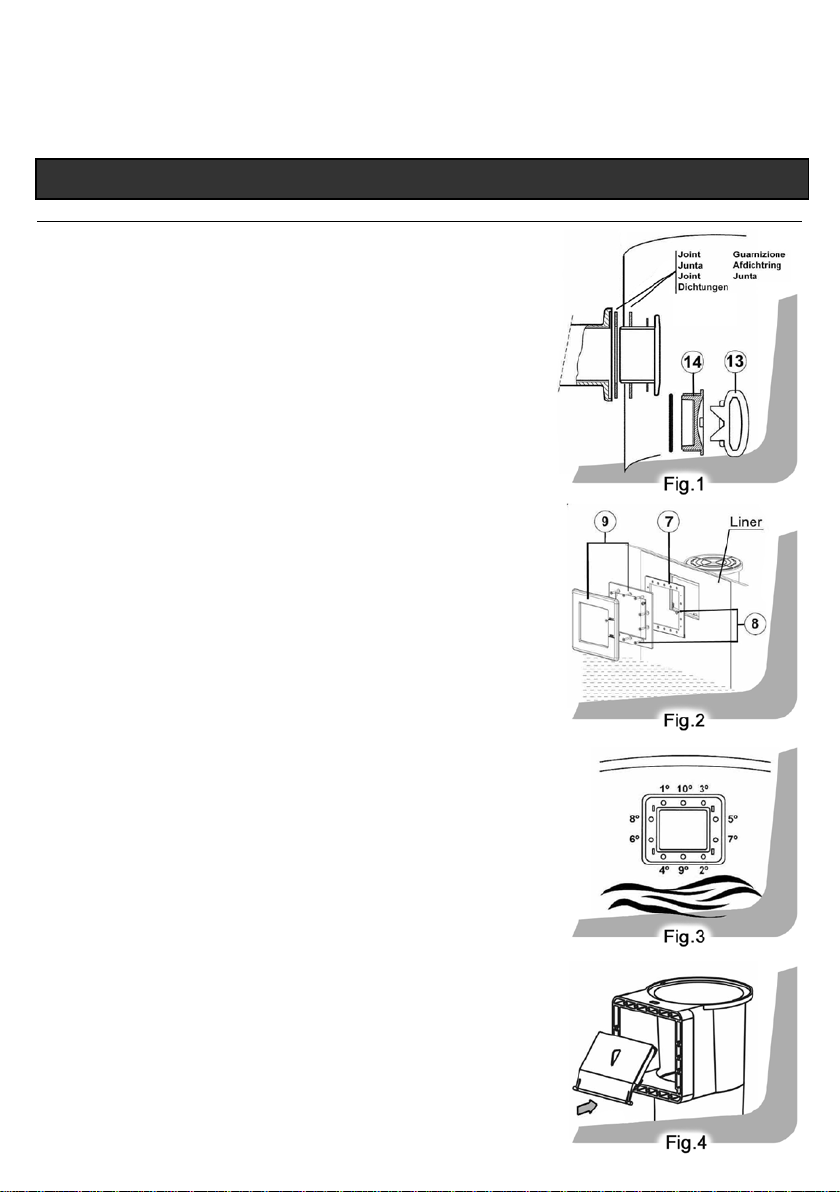

4.1.1. PRE-ANCHORING THE RETURN NOZZLE OF THE BACKPACK SKIMMER (Fig.2)

The filtered water flows through this nozzle into the pool again and the filtering cycle is then

finished.

Start filling the pool with water, stopping at around 4 cm. from the lower edge of the return

valve opening.

Mark the opening with a felt-tip pen and cut a cross in the centre of the opening using a

cutter (BLADE), without going over the pre-cut hole.

Insert the friction ring and one of the joints ( Fig. 2) in the return nozzle. From inside the

pool, insert the return nozzle with the friction ring and the joint through the cut. The pieces of

liner that stick out through the outer part of the pool should be cut cleanly and neatly.

4.1.2. ANCHORING THE BACKPACK SKIMMER BODY

Cut out the liner using a cutter (blade) following marked line (the liner must not be pulled

from any point at this time).

Install the double joint of the Skimmer, clamping the plate and the liner (No. 7 Fig. 3).

Place the flap opening in the skimmer (Fig. 5) and pre-install the skimmer in the pool by

tightening the 2 short screws (No. 8 Fig. 3) from inside the pool. These screws should cross

through the liner, the double joint and the swimming pool plate and should finally match up

with the holes of the skimmer (Fig. 3).

4.1.3. ANCHORING THE RETURN NOZZLE

From outside the pool, insert the other joint (Fig. 2) in the threaded part of the return nozzle

that sticks out.

Screw the return nozzle well into the backpack Skimmer body using the spanner (No. 13 Fig.

4.1.4. ANCHORING THE FRAME OF THE BACKPACK SKIMMER

From inside the pool, place the frame of the backpack Skimmer (No. 9 Fig. 3) on the joint,

without the trim cover of the frame. Place the 10 long screws (No. 8 Fig. 3) through the

frame crossing through the liner, tighten them just a little to ensure that it fits properly. Do

not fully tighten them at first, start gradually one by one in the order indicated (Fig. 4) until

they are fully tightened.

4.1.5. FINAL DETAILS

Place the trim cover (No. 9 fig. 3) taking care to place the level marks in the correct position.

Insert the filtering cartridge with the threaded end facing downwards, and screw into position.

Place the pre-filter basket on the upper part inside the backpack Skimmer, and finally the

backpack Skimmer cover, which is placed in position by turning it.

Finish filling the pool until the water reaches the level between the maximum and minimum

marks of the backpack Skimmer opening.

Do not place the suction cover. Only use when the pool floor cleaner is to be used.

4.2. ELECTRICAL CONNECTION

Place the transformer at a minimum distance of 3.5 m. from the edge of the pool (Fig. 1).

Connect the transformer to a 230 V and 50Hz alternate current source with earth connection.

It is essential to use an omnipolar switch for the filter to be without voltage while not in use,

and a 30 mA differential switch for discharge protection. (Not supplied. They can be

purchased from electrical stores).

Check the operation of the motor by placing your hand in front of the return nozzle to check

that water is flowing out.

FILTERING:

The Skimmer is designed to suction and retain impurities suspended in the pool water. After

initial filtering treatment (until the swimming pool water is clean), the whole volume of the

pool should be recirculated once a day.

The filtering cartridge (No. 4) inside the Skimmer is the element that cleans the water. It

consists of a fabric with a very fine mesh that retains the dirt.

Frequency in cleaning the filter cartridge (No. 4) depends on the amount of dirt, the number

of filtering hours and the volume of the swimming pool. When it is observed that the amount

of water returned inside the pool decreases, the filtering cartridge should be cleaned and

DO NOT PLACE CHEMICALS IN THE BASKET OR THROUGH THE FILTER.

THIS WILL DAMAGE THE MATERIALS OF THE DEVICE AND LIMIT ITS EFFICIENCY.

replaced if necessary.

Filtering needs depend on the volume in m3of water in

the pool in relation to the m3/hr of flow of the apparatus.

Turn the motor off for at least 2 hours between operation

intervals.

Flow of filter in m3/hour

Volume of swimming pool in m3

The aforementioned off time should be followed in the

initial filtering treatment. It is recommended to increase

the filtering time as the water temperature of the pool

increases.

NEVER PLACE CHEMICAL PRODUCTS IN THE BASKET OR CARTRIDGE, AS THIS WILL DAMAGE THE MATERIALS OF THE

APPARATUS AND REDUCE ITS EFFECTIVENESS.

DO NOT USE FLOCCULANT!

5. OPERATION

The cartridge inside the backpack Skimmer is the element that cleans the water. It consists of a fabric with a very fine mesh that retains the

dirt.

Frequency in cleaning the cartridge depends on the periods of use of the filter, the environment, trees, pollen, insects and how often the pool is

used, which are factors that determine the level of dirt of the pool.

When it is observed that the amount of water returned to the pool decreases, the cartridge should be cleaned (see section 6.1. Cleaning the

cartridge).

To maintain the pool water in good condition, chemical products must also be used as recommended by the manufacturer (chlorine, anti-algae

products, etc.).

The life span of the backpack filter will be longer if it is used for maximum periods of 4 hours. Daily filtering needs depend on the volume of

water in the swimming pool in relation to the 3.8 m3/hr flow of the backpack Skimmer.

Leave the motor off for at least 2 hours between each operation period.

6. MAINTENANCE:

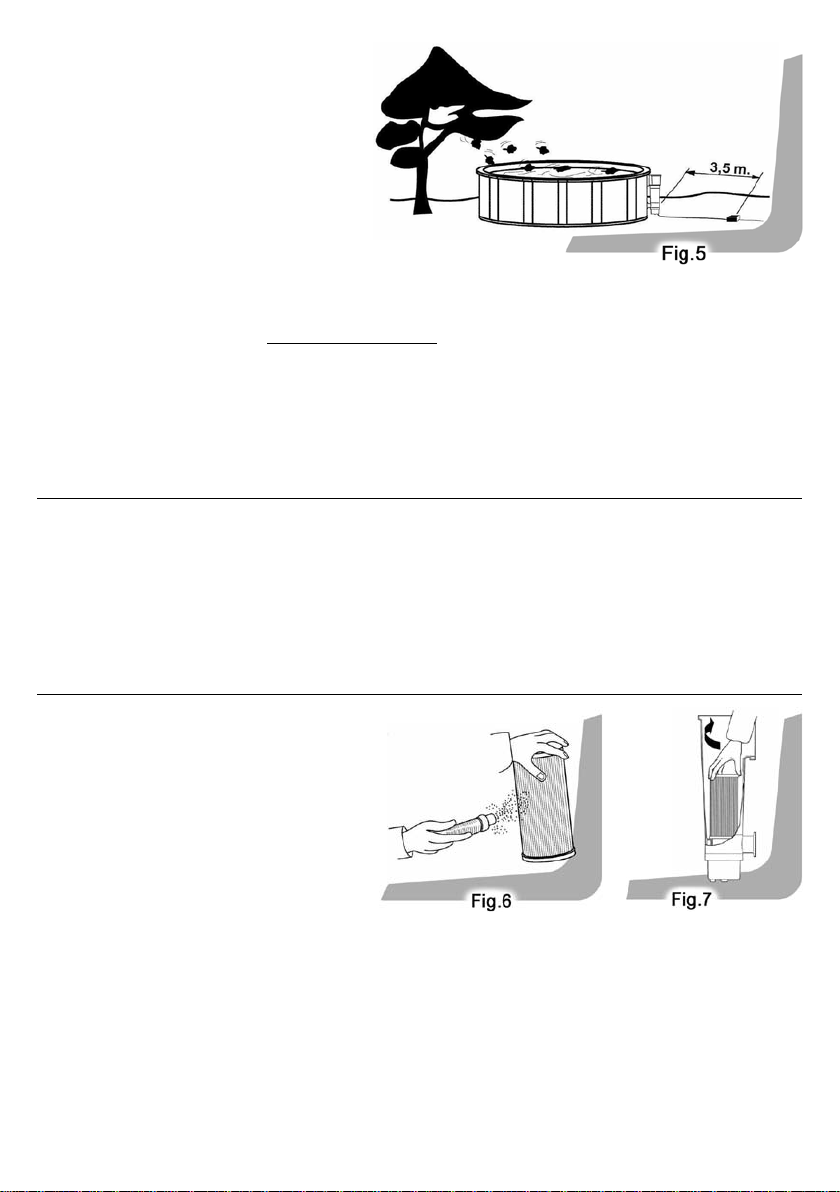

6.1. CLEANING THE CARTRIDGE

Disconnect the apparatus from the power supply.

Remove the cover and the basket.

Unscrew the cartridge from its position and remove it

from inside the backpack Skimmer (Fig. 7).

Place the cartridge under a jet of water from a low-

pressure garden hose, until it is clean (Fig. 6).

Insert the cartridge with the threaded end facing

downwards and screw it back into place.

Place the pre-filter basket and cover back into place.

6.2. CLEANING THE FLOOR OF THE SWIMMING

POOL

The backpack Skimmer can be used to clean the

floor of the swimming pool.

To acquire these products, enquire at your dealers or

the After-sales Service of the swimming pool manufacturer. Always use original spare parts.

A hose that is longer than necessary to reach all points of the pool will hinder its use. Cut the excess length of hose. Ensure that rubber

terminals do not leak.

6.2.1. CONNECTING THE FLOOR CLEANER

Disconnect the apparatus from the power supply.

Place the suction cover accessory inside the Skimmer with the inlet facing downwards and without removing the basket.

Prime the hose

From INSIDE THE POOL pass the end of the hose through the Skimmer flap opening and taking care not to let air in, connect it to the

suction cover inlet. Connection will be easier if the suction cover is held at a slant.

Then place it into position horizontally inserting more hose. TAKE CARE NOT TO DAMAGE THE SKIMMER FLAP OPENING WHILE

PERFORMING THIS OPERATION.

THE WATER LEVEL OF THE SKIMMER SHOULD BE AT MAXIMUM AND ABOVE THE JOINT BETWEEN THE COVER AND THE

HOSE TO PREVENT AIR FROM ENTERING.

Start-up the backpack Skimmer and proceed to clean the floor of the swimming pool.

6.2.2. PRIMING THE FLOOR CLEANER HOSE:

Slowly place the floor cleaner inside the pool with a pole and the hose connected vertically, letting it fill with water and keeping the rest

of the hose out of the water.

Gradually place the hose in the water in lengths of 50 cm., which should be immersed as they fill with water. When the end is reached,

the hose should be full of water and totally immersed.

If the hose is not fully primed, the floor cleaner will not be able to suction and the water treatment apparatus may be damaged if used

empty.

= hours required

USE:

•It is imperative to ensure that the intake ports are not blocked.

•It is recommended to stop filtering while performing maintenance of the filtration system.

•The filter should be monitored regularly to check it is not clogged.

•Prevent access to the pool in the case of damage to the filtration system(s).

7. ELECTRICAL COMPONENTS

To guarantee electrical safety, the equipment is provided with an electrical unit that is protected against the inlet of water. If a cable or any of

the components are damaged, the whole electrical unit should be changed.

None of the components of this electrical unit should be handled, as it would affect the safety of the equipment.

REPLACING THE ELECTRICAL UNIT

If a cable or a component of the electrical unit is damaged, proceed as follows:

•Disconnect the apparatus from the mains.

•Unscrew the 3 screws of the bottom cover and remove it.

•Unscrew the 3 screws that hold the motor and remove the electric/motor unit.

•Place the new electric/motor unit by tightening the 3 screws to the body of the skimmer and place the bottom cover by tightening the 3

corresponding screws

8. WINTER MONTHS - MAINTENANCE WHEN OUT OF USE

To preserve the equipment properly during the winter months or when it is not used for long period of time, proceed as follows:

Empty the water from the pool until 4 cm. under the lower edge of the backpack skimmer frame (No. 9 Fig 3)

Insert the O-ring (Fig. 1) in the winter plug (No. 14 Fig. 1) and screw the plug to the return nozzle from inside the pool, using the spanner (No.

13 Fig. 1). Remove the cartridge, dry it and store it.

It is recommended to use this occasion to visually check the condition of the cable and other electrical components and replace if necessary.

To do this, see section ELECTRICAL COMPONENTS.

PROBLEMS CAUSE SOLUTION

The backpack skimmer does not filter, but

does put water in the swimming pool. The cartridge is not positioned correctly. Position it correctly and screw into place

The cartridge is worn through use Replace with a new one

The filter does not let water flow in the return

nozzle

The filter is dirty through use

Clean the cartridge as indicated in section

6.1. Cleaning the cartridge.

Faulty electrical connection

Check the connection

Check the filter cable

If you cannot solve the problem, contact the swimming pool manufacturer at the number indicated in the instructions.

FRANÇAIS

IMPORTANT: le manuel d’instructions que vous avez entre les mains contient des informations de première importance sur les

mesures de sécurité à adopter au moment de l’installation et de la mise en service. Il est par conséquent indispensable que

l’installateur et l’utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.

Conservez ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.

Pour optimiser le rendement du Skimmer Hors-Bord, il est recommandé de bien suivre les instructions qui vous sont données ci-dessous :

À LIRE ATTENTIVEMENT ET À CONSERVER POR UNE CONSULTATION ULTÉRIEURE

•Pour tout ce qui a trait à l’installation électrique, veuillez suivre la norme :

NF C15-100

qui fait référence “à la construction d’installations électriques, aussi bien dans les piscines couvertes que dans les piscines en plein

air”, ou les normes analogues en vigueur dans chaque région ou pays.

•“Toutes les filtrations suivent la norme d’installation C 15-100 qui spécifie que tout appareil électrique placé à moins de 3,5 m de

la piscine et librement accessible doit être alimenté à très basse tension 12 V. Tout appareil alimenté à 220 V doit être placé au

moins à 3,5 m du bord de la piscine. Veuillez demander l’autorisation du fabricant pour toute modification d’un ou plusieurs

éléments du système de filtration”.

•Le filtre est conforme selon les normes NF P90-318 y NF P90-319

•Type de media filtrant: filtre à cartouches à base synthétique.

•Lorsque des produits chimiques ont été utilisés pour traiter l’eau du bassin, il est recommandé de respecter un temps minimum

de filtration pour préserver la santé des baigneurs qui dépend du respect des règles sanitaires.

•L’installation électrique doit être faite par des professionnels qualifiés en installations électriques.

•Veillez à ce que l’appareil ne soit pas en marche pendant que vous utilisez la piscine.

•Ne faites pas fonctionner l’appareil sans eau.

•Ne touchez JAMAIS l’appareil en marche si vous avez le corps ou les mains humides.

•Chaque fois que vous devez manipuler l’appareil, DÉBRANCHEZ-LE de la prise de courant.

•Vérifiez que el sol est bien sec avant de toucher l’équipement électrique.

•Ne placez pas l’appareil dans un endroit où il pourrait être mouillé, cela pourrait causer une électrocution.

•Interdisez aux enfants et aux adultes de s’appuyer ou de s’asseoir sur l’appareil.

•N’utilisez pas l’appareil plus de 4 heures de suite.

•Il faut remplacer le câble flexible d’alimentation de cet appareil, s’il est abîmé. Lisez attentivement les instructions pour le

remplacer. Si vous avez un doute quelconque, veuillez consulter un service technique.

DESCRIPTION 30889

Vitesse de Filtration 2,99 (m³/h)m²

Débit groupe de filtratión 3,8 m³/h

Seuil de filtration 10 µm

Capacité de rétention g

Surfaces de filtration 1,27 m²

Moteur 70 W

Voltage moteur 12 V ~

Transformateur 230 / 12 V ~

Fréquence 50 Hz

Protection CLASE I IPX8

1. VÉRIFIER LE CONTENU DE L’EMBALLAGE :

L’équipement dont vous venez de faire l’achat est un appareil spécialement conçu et dessiné pour être utilisé dans des piscines surélevées,

avec un design innovateur et une grande fonctionnalité.

À l’intérieur de la boîte, vous trouverez les composants suivants dont le détail figure page 30.

2. CARACTÉRISTIQUES GÉNÉRALES :

Ce Skimmer a été conçu pour être utilisé dans des piscines d’eau douce. Il s’agit d’un appareil électrique de classe I, conforme aux exigences

du degré de protection IPX8 (résistance à la pénétration de la poussière, aux corps solides et à l’humidité).

BRANCHEMENT DE L’APPAREIL

Brancher le transformateur sur une source de courant alternatif de 230V 50 Hz, disposant d’un interrupteur omnipolaire de façon à laisser

l’appareil hors tension lorsqu’il ne doit pas être utilisé, et d’un différentiel de 30 mA pour la protection contre les décharges d’électricité.

Le fabricant n’est aucunement responsable du montage, de l’installation ou de la mise en marche suite à toute manipulation ou rajout de

composants électriques qui ne se seraient pas produits chez lui.

3. INSTALLATION :

Étant très facile à monter, cet appareil peut être monté par UNE SEULE PERSONNE ADULTE et dans une période de temps d’environ une

HEURE, en faisant attention à tout moment de suivre correctement les instructions détaillées dans ce manuel.

En vue d’une manipulation correcte des composants et de leur correcte installation, vous aurez besoin des outils suivants :

Fonction

Outil

Outil alternatif

Serrer les vis

Tournevis bouche philips

Tournevis stecker 7 mm

Couper le liner

Cutter

Lame

AVANT L’INSTALLATION

Avant d’installer le Skimmer, la piscine devra avoir été placée de façon à ce que la découpe prévue pour le montage du Skimmer soit place

face aux vents dominants (voir Fig. 1), afin que ceux-ci facilement le mouvement de la saleté déposée à la surface de la piscine vers la

goulotte du Skimmer hors-bord.

Suivre attentivement les instructions de montage de la structure métallique et du liner de la piscine.

Le Skimmer hors-bord doit être placé sur le haut de la paroi externe de la piscine.

Son rôle est d’aspirer l’eau en surface pour que les impuretés les plus grosses se déposent dans le panier préfiltrant, et de laisser passer les

plus fines qui seront retenues par le filtre à cartouche.

4. MONTAGE :

Le corps du Skimmer hors-bord intègre l’elément filtrant, ou filtre à cartouche, ainsi que le

moteur et la turbine situés dans la partie inférieure et dont le rôle est de faire circuler l’eau.

Celle-ci est recueillie par la goulotte du Skimmer hors-bord placée sur la partie supérieure.

Après être passée dans le filtre, l’eau est rejetée dans la piscine par la buse inférieure.

4.1. FIXATION DU SKIMMER HORS-BORD

4.1.1. PRÉFIXATION DE LA BUSE DE RETOUR DU SKIMMER À DOS (Fig. 1)

Cette préfixation permet à l’eau filtrée de s’introduire de nouveau dans la piscine, fermant

ainsi le cycle de filtration.

Commencer à remplir la piscine d’eau, arrêtant le remplissage à 4 cm environ du bord

inférieur de l’orifice de la valve de retour.

Marquer l’orifice en utilisant un crayon feutre et faire une coupure en croix au centre de

l’orifice à l’aide d’un cutter (LAME) sans dépasser le trou de l’étampe.

Introduire l’anneau de friction et un des joints (Fig. 1) dans la buse de retour.

Depuis l’intérieur de la piscine, introduire dans la coupure qui a été faite la buse de retour

munie de l’anneau de friction et du joint.

Il faudra couper très soigneusement les morceaux de liner qui dépassent sur la partie

extérieure de la piscine.

4.1.2. FIXATION DU CORPS DU SKIMMER À DOS

Couper le liner à l’aide d’un cutter (lame) en suivant la marque de l’étampe (au cours de

cette opération, il ne doit y avoir aucune tension sur le liner).

Installer le joint double du Skimmer, entourant la tôle et le liner (Nº 7 Fig. 2).

Placer la vanne sur le skimmer (Fig. 4) et préfixer le skimmer dans la piscine, en vissant les 2

vis courtes (Nº 9 Fig. 2) à partir de l’intérieur de la piscine, celles-ci devant traverser le liner,

le joint double, la tôle de la piscine et devant finalement s’emboîter dans les trous du skimmer

(Fig. 2).

4.1.3. FIXATION DE LA BUSE DE RETOUR

Depuis l’extérieur de la piscine, introduire l’autre joint (Fig. 1) sur la partie filetée de la buse

de retour qui dépasse.

Visser fermement la buse de retour contre le corps du Skimmer à dos à l’aide de la clé (Nº 13

Fig. 1).

4.1.4. FIXATION DU CADRE DU SKIMMER À DOS

Depuis l’intérieur de la piscine, placer sur le joint le cadre du Skimmer à dos (Nº 9 Fig. 2),

sans le couvercle décoratif du cadre, faire passer les 10 vis longues (Nº 8 Fig. 2) à tavers le

cadre en traversant le liner ; les visser un peu seulement, pour en vérifier l’emboîtement

correct. Ne pas serrer les vis avec force dès le début, commencer peu à peu dans l’ordre

signalé (Fig. 3) jusqu’à les serrer fermement.

4.1.5. DERNIERS DÉTAILS

Placer le couvercle décoratif (Nº 9 Fig. 2), en veillant à placer les marques de niveau dans la

position adéquate.

Introduire la cartouche filtrante, l’extrémité filetée étant dirigée vers le bas, et la visser dans

son logement.

Placer le panier préfiltre sur la partie supérieure, à l’intérieur du Skimmer à dos, puis mettre le

couvercle du Skimmer à dos dans son logement en le faisant tourner sur lui-même.

Terminer de remplir la piscine, jusqu’à ce que l’eau arrive à un niveau situé entre la marque

de maximum et celle de minimum, de la bouche du Skimmer à dos.

Ne pas placer le Couvercle d’aspiration. L’utiliser uniquement lorsqu’il vous faut

employer le nettoyeur de fond.

4.2. BRANCHEMENT ÉLECTRIQUE

Placer le transformateur à une distance minimum de 3,5 m du bord de la piscine (Fig. 5).

Brancher le transformateur sur une prise de courant alternatif de 230 V et 50Hz, avec prise

de terre. Il est indispensable d’utiliser un interrupteur omnipolaire pour laisser le filtre hors

tension lorsqu’il n’est pas utilisé, ainsi qu’un différentiel de 30 mA pour se protéger contre les

décharges. (Non livré avec l’appareil. Peut être acquis dans un magasin de matériel

électrique).

Vérifier le fonctionnement du moteur en plaçant la main devant la buse de retour afin de

vérifier que l’eau sort.

LES PRODUITS CHIMIQUES NE DOIVENT ÊTRE PLACÉS EN AUCUN CAS DANS LES PANIER NI DANS LE FILTRE SOUS PEINE

D’ENDOMMAGER LES MATÉRIAUX DE L’APPAREIL ET D’EN LIMITER L’EFFICACITÉ.

FILTRATION :

Le Skimmer est conçu pour aspirer et retenir les

impuretés qui sont en suspension dans l’eau de la piscine.

Après un traitement initial de filtrage (jusqu’à ce que l’eau

de la piscine soit propre), il faudra remettre en

circulation une fois par jour toute l’eau de la piscine.

L’élément qui réalise le nettoyage de l’eau est la

cartouche filtrante (Nº 4) qui est à l’intérieur du Skimmer.

Celle-ci se compose d’un tissu à maille très fine qui retient

la saleté.

En fonction de la saleté, des heures de filtration et du

volume de la piscine, la cartouche filtrante (Nº 4) a besoin

d’être nettoyée plus ou moins fréquemment. Lorsque vous

constatez que la quantité d’eau qui retourne à l’intérieur

de la piscine diminue, il faudra procéder au nettoyage de

la cartouche filtrante ou, si besoin est, il faut la remplacer

par une autre cartouche neuve.

Vos besoins de filtration sont déterminés par le volume en m3d’eau de votre piscine par rapport aux m3/h de débit de l’appareil.

Laissez au moins 2 heures de repos au moteur entre intervalles de fonctionnement.

Volume piscine en m3

= heures nécessaires

Débit filtre en m3 /h

Pour le traitement initial de filtration, il faut respecter les périodes de repos indiquées. Il est recommandé d’augmenter le temps de filtration au

fur et à mesure qu’augmente la température de l’eau de votre piscine.

NE METTEZ EN AUCUN CAS LE PRODUIT CHIMIQUE DANS LE PANIER OU À LA CARTOUCHE, CELA ABÎMERAIT LES MATÉRIAUX

DE L’APPAREIL ET EN LIMITERAIT L’EFFICACITÉ.

N’UTILISEZ PAS DE FLOCULANT !

5. FONCTIONNEMENT

L’élément qui réalise le nettoyage de l’eau est la cartouche qui se trouve à l’intérieur du Skimmer à dos. Celle-ci se compose d’un tissu à maille

très fine qui retient la saleté.

En fonction des périodes d’utilisation du filtre, de l’environnement, des arbres, du pollen, des insectes et de la fréquence des bains, facteurs

déterminant la saleté de l’eau de la piscine, la cartouche doit être nettoyée plus ou moins fréquemment.

Lorsque vous constatez que la quantité d’eau qui retourne à l’intérieur de la piscine diminue, il faudra procéder au nettoyage de la cartouche

(voir paragraphe 6.1. Nettoyage de la cartouche).

Pour conserver l’eau de la piscine en bon état, il faut aussi utiliser les produits chimiques recommandés par le fabricant (chlore, anti-algues,

etc.).

Vous pourrez prolonger la durée de vie de votre filtre à dos si vous le faîtes fonctionner pendant des périodes de temps continues de moins de

4 heures. Vos besoins quotidiens de filtration sont déterminés par le volume en m3d’eau de votre piscine par rapport aux 3,8 m3/h de débit du

Skimmer à dos.

Laisser le moteur se reposer au moins 2 heures de temps entre chaque période de fonctionnement.

6. ENTRETIEN :

6.1. NETTOYAGE DE LA CARTOUCHE

Débrancher l’appareil de la prise de courant.

Retirer le couvercle et le panier.

Dévisser la cartouche de son logement et l’extraire

de l’intérieur du Skimmer à dos (Fig. 7).

Placer la cartouche sous un jet d’eau d’un tuyau

d’arrosage à basse pression, jusqu’à ce que la

cartouche soit bien propre (Fig. 6).

Introduire de nouveau la cartouche, l’extrémité filetée

étant dirigée vers le bas, et la visser dans son

logement.

Mettre en place le panier préfiltre et le couvercle du

Skimmer à dos.

6.2. NETTOYAGE DU FOND DE LA PISCINE

Pour nettoyer le fond de la piscine, vous pouvez vous servir du Skimmer à dos.

Consultez votre revendeur ou le Service Après-Vente du fabricant de la piscine pour en faire l’achat. N’utilisez que des pièces de

rechange d’origine.

Un tuyau plus long que la longueur nécessaire pour parvenir à tous les points de la piscine complique la manipulation. Mieux vaut

couper le morceau de tuyau en trop. Faites bien attention que les extrémités en caoutchouc ne perdent pas leur étanchéité.

6.2.1. CONNEXION DU NETTOYEUR DE FOND

Débrancher l’appareil de la prise de courant.

Mettre à l’intérieur du Skimmer l’accessoire bouchon aspiration, la prise dirigée vers le haut, sans retirer le panier.

Amorcer le tuyau.

Faire passer depuis L’INTÉRIEUR DE LA PISCINE l’extrémité du tuyau dans la vanne du Skimmer en faisant très attention que l’air n’y

pénètre pas, la connecter à la prise du bouchon d’aspiration, en la tenant obliquement pour en faciliter le raccord.

L’encastrer ensuite horizontalement en introduisant plus profondément le tuyau. FAIRE BIEN ATTENTION DE NE PAS ABÎMER LA

VANNE DU SKIMMER AU COURS DE CETTE OPÉRATION.

LE NIVEAU D’EAU DU SKIMMER DOIT ÊTRE AU MAXIMUM ET AU-DESSUS DU RACCORD ENTRE LE BOUCHON ET LE TUYAU

POUR ÉVITER LA PÉNÉTRATION D’AIR.

Mettre le Skimmer à dos en marche et procéder au nettoyage du fond de la piscine.

6.2.2. AMORÇAGE DU TUYAU DU NETTOYEUR DE FOND :

Introduire délicatement le nettoyeur de fond avec la perche et le tuyau connecté à l’intérieur de la piscine, verticalement, et en le

laissant se remplir d’eau, tout en maintenant le reste du tuyau en dehors de l’eau.

Introduire ensuite petit à petit le tuyau dans l’eau de 50 cmen 50 cm, les segments introduits devant se remplir complètement d’eau au

fur et à mesure qu’ils s’enfoncent. À la fin de l’opération, tout le tuyau doit être plongé dans l’eau et rempli.

Si le tuyau n’est pas entièrement amorcé, le nettoyeur de fond ne pourra pas aspirer et le purificateur pourrait s’endommager en

fonctionnant à vide.

UTILISATION :

•Il est impératif de vérifier la non obturation des orifices d’aspiration.

•Il est conseillé d’arrêter la filtration pendant les opérations de maintenance du système de filtration.

•Surveiller régulièrement le niveau d'encrassement du filter.

•Interdire l'accès au bassin en cas de détérioration du ou des système(s) de filtration.

7. COMPOSANTS ÉLECTRIQUES

Pour garantir la sécurité électrique, l’appareil est doté d’un ensemble électrique protégé contre l’entrée d’eau; en cas de détérioration du câble

o d’un de ses composants, il faudra remplacer tout l’ensemble électrique.

Ne manipuler en aucun cas aucun des composants de cet ensemble électrique, car cela annulerait la sécurité de l’appareil.

REMPLACEMENT DE L’ENSEMBLE ÉLECTRIQUE

En cas de détérioration du câble ou d’un des composants de l’ensemble électrique, procéder comme suit :

•Débrancher l’appareil de la prise de courant.

•Dévisser les 3 vis du couvercle inférieur et extraire le couvercle inférieur.

•Dévisser les 3 vis qui fixent le moteur et retirer le groupe électrique/moteur.

•Mettre en place le nouveau groupe électrique/moteur en vissant les 3 vis au corps du skimmer et remettre le couvercle inférieur en vissant

les 3 vis correspondantes.

8. PÉRIODE D’HIVER – ENTRETIEN LORSQUE L’APPAREIL N’EST PAS UTILISÉ

Pour garantir une bonne conservation de l’appareil pendant la période d’hiver, ou lorsque vous ne l’utilisez pas durant de longues périodes de

temps, il faudra procéder comme suit :

Vider d’eau la piscine, en arrêtant à 4 cm au-dessous du bord inférieur du cadre (Nº 9 Fig. 2) du skimmer à dos.

Introduire le joint torique (Fig. 1) dans le bouchon d’hivernage (Nº 14 Fig. 1) et visser celui-ci sur la buse de retour depuis l’intérieur de la

piscine, à l’aide de la clé (Nº 13 Fig. 1). Démonter la cartouche, la sécher et la ranger.

Il est recommandé de profiter de cette occasion pour vérifier visuellement l’état du câble et des autres composants électriques afin de les

remplacer, si besoin est ; pour ce, procéder comme il est décrit dans le paragraphe COMPOSANTS ÉLECTRIQUES.

PROBLÈMES CAUSE SOLUTION

Le Skimmer à dos ne filtre pas, mais il

introduit de l’eau dans la piscine

La cartouche n’est pas placée correctement La placer correctement et la visser

La cartouche est abîmée par suite de son

usage

La remplacer par une autre cartouche neuve

Le filtre ne donne pas de débit dans la buse

de retour

Par suite de son usage, le filtre est sale

Procéder au nettoyage de la cartouche

comme il est indiqué au paragraphe 6.1.

Nettoyage de la cartouche

Mauvaise connexion électrique

Vérifier la connexion

Vérifier le câble du filtre

S’il s’avère impossible de trouver une solution à votre problème, veuillez vous mettre en contact avec le fabricant de la piscine. Le numéro de

téléphone et les horaires sont indiqués dans les instructions.

ESPAÑOL

IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las

medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el

instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.

Conserve este manual para futuras consultas acerca del funcionamiento de este aparato.

Para conseguir un óptimo rendimiento del Skimmer de Mochila es conveniente observar las instrucciones que se indican a continuación:

INDICACIONES DE SEGURIDAD, LEALAS ATENTAMENTE

•En todo lo referente a la instalación eléctrica debe seguirse la normativa:

NF C15-100

que hace referéncia “a la construcción de instalaciones eléctricas, tanto en piscinas cubiertas como en piscinas al aire libre”, o la

normativa análoga vigente en cada zona o pais.

•”Todas las filtraciones siguen la norma de instalación C 15-100 que especifica que todo aparato eléctrico ubicado a menos de 3,5

m de la piscina y accesible libremente debe estar alimentado con muy baja tensión 12 V. Todo aparato alimentado en 220 V debe

estar ubicado por lo menos a 3,5 m del borde de la piscina. Pedir permiso del fabricante para toda modificación de uno o varios

elementos del sistema de filtración”

•El filtro está conforme con las normas NF P90-318 y NF P90-319

•Tipo de medio filtrante: filtro de cartucho de base sintética

•Tras el uso de productos químicos para tratar el agua de la piscina, se recomienda respetar un tiempo mínimo de filtración para

proteger la salud de los bañistas, de acuerdo con las normas de sanidad.

•La instalación eléctrica debe ser hecha por personal profesional cualificado en instalaciones eléctricas.

•No tenga el aparato en marcha mientras utiliza la piscina.

•No haga funcionar el aparato sin agua.

•No toque NUNCA el aparato en marcha con el cuerpo húmedo o las manos húmedas.

•Siempre que deba manipular el aparato, DESCONÉCTELO de la tóma de corriente.

•Asegúrese de que el suelo está seco antes de tocar el equipo eléctrico.

•No coloque el aparato donde pueda mojarse, puede causar electrocución.

•No permita ni a niños ni a adultos apoyarse o sentarse sobre el aparato.

•No utilizar el aparato durante más de 4 horas seguidas.

•Si el cable flexible de alimentación de este aparato está dañado, debe ser sustituido. Lea detenidamente las instrucciones para su

sustitución. Ante la duda consulte con un servicio técnico.

DESCRIPCIÓN 30889

Velocidad de filtración 2,99 (m³/h)m²

Caudal del grupo filtración 3,8 m³/h

Umbral de filtración 10 µm

Capacidad de retención g

Superficie de filtración 1,27 m²

Motor 70 W

Voltaje del motor 12 V ~

Transformador 230 / 12 V ~

Frecuencia 50 Hz

Protección CLASE I IPX8

1. COMPRUEBE EL CONTENIDO DEL EMBALAJE:

El equipo que acaba usted de comprar es un aparato especialmente concebido y diseñado para piscinas elevadas, con un innovador diseño y

una gran funcionalidad.

En el interior de la caja encontrará los siguientes componentes detallados en las página 30.

2. CARACTERÍSTICAS GENERALES:

Este Skimmer ha sido diseñado para piscinas elevadas de agua dulce. Se trata de un aparato eléctrico de clase I, que cumple con el grado de

protección IP X8 (resistencia a la penetración de polvo, a los cuerpos sólidos y a la humedad).

CONEXIÓN DEL SKIMMER

Conectar el transformador a una fuente de corriente alterna de 230V 50 Hz, con conexión a tierra, que disponga de un interruptor omnipolar,

para dejar sin tensión al aparato cuando éste no deba ser utilizado, y un diferencial de 30 mA para protección de descargas.

El fabricante en ningún caso se responsabiliza del montaje, instalación o puesta en funcionamiento de cualquier manipulación o incorporación

de componentes eléctricos que no se hayan llevado a cabo en sus instalaciones.

3. INSTALACIÓN:

Por su facilidad de instalación este equipo puede ser montado por UNA PERSONA ADULTA y en un periodo de tiempo de alrededor de

1 HORA, con la precaución en todo momento de hacer un correcto seguimiento de las instrucciones detalladas en este manual.

Para una manipulación correcta de los componentes y su correcta instalación son necesarias las siguientes herramientas:

Funcion

Herramienta

Herramienta alternativa

Apretar tornillos

Destornillador boca philips

Destornillador stecker 7 mm

Recortar liner

Cutter

Cuchilla

PREVIO A LA INSTALACIÓN

Antes de instalar el Skimmer de mochila en la piscina, se ha de situar la piscina de tal manera que el troquel que lleva para acoplar el

Skimmer de mochila quede enfrentado a los vientos dominantes, (Fig. 1) para que estos ayuden a llevar la suciedad que quede en la

superficie de la piscina hacia la boca del Skimmer de mochila.

Seguir cuidadosamente las instrucciones de montaje de la chapa y liner de la piscina.

El Skimmer de mochila debe quedar en la parte exterior y alta de la pared de la piscina.

Su función es recoger el agua de la superficie, posandose en el cesto prefiltro las impurezas de mayor tamaño y dejando pasar las de menor

tamaño para que sean retenidas por el filtro de cartucho.

4. MONTAJE:

El cuerpo del Skimmer de mochila es el que aloja el elemento filtrante o filtro de cartucho,

tambien aloja en su parte inferior el motor y la turbina encargados de provocar una

circulación de agua, que es recogida en la parte superior a través de la boca del Skimmer de

mochila y es devuelta una vez filtrada por la boquilla inferior.

4.1. FIJACIÓN DEL SKIMMER DE MOCHILA

4.1.1. PREFIJACIÓN DE LA BOQUILLA DE RETORNO DEL SKIMMER DE MOCHILA

(Fig.2)

A través de ella el agua filtrada se introduce de nuevo en la piscina cerrando así el ciclo de

filtración.

Empezar a llenar de agua la piscina, deteniendo el llenado a unos 4 cm del borde inferior del

orificio de la válvula de retorno.

Marcar el orificio con un rotulador y hacer un corte en cruz en el centro del orificio con ayuda

de un cúter (CUCHILLA) sin rebasar el agujero del troquel.

Introducir el anillo de fricción y una de las juntas (Fig. 2). en la boquilla de retorno.

Desde el interior de la piscina introducir por el corte, la boquilla de retorno con el anillo de

fricción y la junta.

Los trozos de liner que asomaran por la parte exterior de la piscina deberán cortarse de

forma limpia y ajustada.

4.1.2. FIJACIÓN DEL CUERPO DEL SKIMMER DE MOCHILA

Recortar el liner con un cúter (cuchilla) siguiendo el marco del troquel (no debe haber en

ese momento tensión ninguna en el liner).

Instalar la junta doble del Skimmer, abrazando la chapa y el liner (Nº 7 Fig. 3).

Colocar la compuerta en el skimmer (Fig.5) y prefijar el skimmer en la piscina atornillando los

2 tonillos cortos (Nº 8 Fig. 3) desde el interior de la piscina, estos deben atrevasar el liner, la

junta doble, la chapa de la piscina y finalmente encontrarse con los agujeros del skimmer

(Fig 3).

4.1.3. FIJACIÓN DE LA BOQUILLA DE RETORNO

Desde el exterior de la piscina introducir la otra junta (Fig. 2) a la parte roscada de la

boquilla de retorno que se asoma.

Roscar la boquilla de retorno firmemente contra el cuerpo del Skimmer de mochila mediante

la ayuda de la llave (Nº 13 Fig. 2).

4.1.4. FIJACIÓN DEL MARCO DEL SKIMMER DE MOCHILA

Desde el interior de la piscina colocar sobre la junta el marco del Skimmer de mochila (Nº 9

Fig. 3), sin la tapa embellecedora del marco, presentar los 10 tornillos largos (Nº 8 Fig. 3) a

través del marco atravesando el liner, roscarlos solo un poco, para verificar el correcto

encaje. No apretar los tornillos fuertemente desde un principio, comenzar poco a poco en el

orden indicado (Fig. 4) hasta apretarlos firmemente.

4.1.5. ÚLTIMOS DETALLES

Colocar la tapa embellecedora (Nº 9 Fig. 3), teniendo la precaución de colocar las marcas de

nivel en la posición adecuada.

Introducir el cartucho filtrante con el extremo roscado hacia abajo, y roscarlo en su

alojamiento.

Colocar el cesto prefiltro en la parte superior, en el interior Skimmer de mochila y por último

la tapa del Skimmer de mochila que se coloca en su alojamiento mediante un giro de la

misma.

Acabar de llenar la piscina, hasta que el agua llegue a un nivel entre las dos marcas de

máximo y mínimo, de la boca del Skimmer de mochila.

No coloque la Tapa de aspiración. Usar solo cuando se tenga que utilizar el

limpiafondos.

4.2. CONEXIÓN ELÉCTRICA

Colocar el transformador a una distancia mínima de 3,5 m del borde de la piscina (Fig. 1).

Conectar el transformador a una fuente de corriente alterna de 230 V y 50Hz, con conexión

a tierra. Es imprescindible utilizar un interruptor omnipolar para dejar sin tensión el filtro

cuando no lo esté utilizado y un diferencial de 30 mA para protección de descargas. (No

suministrado. Puede adquirirse en establecimientos de electrícidad).

Comprobar el funcionamiento del motor colocando la mano delante de la boquilla de retorno

para comprobar que sale agua.

EN NINGÚN CASO EL PRODUCTO QUÍMICO DEBE PONERSE EN EL CESTO O A TRAVÉS DEL FILTRO, ELLO DETERIORARÍA

LOS MATERIALES DEL APARATO Y LIMITARIA SU EFICACIA.

FILTRACION:

El Skimmer está diseñado para aspirar y retener las

impurezas que se encuentran suspendidas en el agua de

la piscina. Después de un tratamiento inicial de filtrado

(hasta que el agua de la piscina esté limpia), se deberá

volver a recircular una vez al día todo el volumen de la

piscina.

El elemento que realiza la limpieza del agua es el cartucho

filtrante (Nº 1) que hay en el interior del Skimmer. Este

está compuesto por una tela con un paso muy fino que

retiene la suciedad.

Dependiendo de la suciedad, horas de filtración y volumen

de la piscina, el cartucho filtrante (Nº 1), necesita ser

limpiado con más o menos asiduidad. Cuando se observa

que la cantidad de agua devuelta al interior de la piscina

disminuye, se procederá a la limpieza del cartucho filtrante

o si fuera necesario se procederá a sustituirlo por uno

nuevo.

Sus necesidades de filtración vienen dadas por el volumen en m3de agua de su piscina en relación con los m3/h de caudal del aparato.

Deje al menos 2h de reposo al motor entre intervalos de funcionamiento.

Volumen piscina en m3

=horas necesarias

Caudal filtro en m3 /h

En el tratamiento inicial de filtración debe respetar los periodos de reposo indicados. Se recomienda aumentar el tiempo de filtración cuanto

mayor sea la temperatura del agua de su piscina.

EN NINGÚN CASO EL PRODUCTO QUÍMICO DEBE PONERSE EN EL CESTO O DELCARTUCHO, ELLO DETERIORARÍA LOS

MATERIALES DEL APARATO Y LIMITARÍA SU EFICACIA

¡NO UTILIZAR FLOCULANTE¡

5. FUNCIONAMIENTO

El elemento que realiza la limpieza del agua es el cartucho que hay en el interior del Skimmer de mochila. Este está compuesto por una tela

con un paso muy fino que retiene la suciedad.

Dependiendo de los periodos de utilización del filtro, el ambiente, árboles, polen, insectos y frecuencia de baños, factores que determinan la

suciedad del agua de la piscina, este necesita ser limpiado con más o menos frecuencia.

Cuando se observa que la cantidad de agua devuelta al interior de la piscina disminuye, se procederá a la limpieza del cartucho. (ver apartado

6.1. Limpieza del cartucho).

Para mantener en buen estado el agua de la piscina debemos además utilizar los productos químicos aconsejados por el fabricante (cloro,

antialgas, etc.).

La vida útil del filtro de mochila se alarga con periodos de funcionamiento continuado no superiores a 4 h. Sus necesidades de filtración diarias

vienen determinadas por el volumen en m3de agua de su piscina en relación a los 3,8 m3/h de caudal del Skimmer de mochila.

Deje al menos 2 h de reposo al motor entre cada periodo de funcionamiento.

6. MANTENIMIENTO:

6.1. LIMPIEZA DEL CARTUCHO

Desconecte el aparato de la toma de corriente.

Extraer la tapa y el cesto.

Desenroscar el cartucho de su alojamiento, extraerlo

del interior del Skimmer de mochila (Fig. 7).

Coloque el cartucho bajo un chorro de agua de una

manguera de jardín a baja presión, hasta que

observe que el cartucho está limpio (Fig. 6).

Volver a introducir el cartucho con el extremo

roscado hacia abajo, y roscarlo en su alojamiento.

Colocar el cesto prefiltro y la tapa del Skimmer de

mochila.

6.2. LIMPIEZA DEL FONDO DE LA PISCINA

Para la limpieza del fondo de la piscina, puede

aprovechar el Skimmer de mochila.

Consulte en su establecimiento o con el Servicio Postventa del fabricante de la piscina para su adquisición. Utilice siempre recambios

originales.

Una longitud de manguera mayor a la necesaria para llegar a todos los puntos de la piscina dificulta su uso. Recorte el tramo de

manguera que le sobre. Vigile que por los terminales de goma no pierda su estanqueidad.

6.2.1. CONEXIÓN DEL LIMPIAFONDOS

Desconecte el aparato de la toma de corriente.

Poner en el interior del Skimmer el accesorio tapa aspiración con la toma hacia arriba, sin sacar el cesto.

Cebar la manguera.

Pasar desde EL INTERIOR DE LA PISCINA el extremo de la manguera por la compuerta del Skimmer y cuidando que no entre aire en

ella, conectarla a la toma de la tapa aspiración, sujetando esta en oblicuo para facilitar la unión.

Luego alojarla horizontalmente introduciendo más la manguera. ATENCIÓN NO DAÑAR LA COMPUERTA DEL SKIMMER EN ESTA

OPERACIÓN.

EL NIVEL DE AGUA DEL SKIMMER DEBE ESTAR AL MÁXIMO Y POR ENCIMA DE LA UNIÓN ENTRE LA TAPA Y LA MANGUERA

PARA EVITAR LA ENTRADA DE AIRE.

Poner en marcha el Skimmer de mochila y proceder al limpiado del fondo de la piscina.

6.2.2. CEBADO DE LA MANGUERA DEL LIMPIAFONDOS:

Introducir despacio en el interior de la piscina el limpiafondos con la pértiga y la manguera conectada, verticalmente, dejando que se

llene de agua, manteniendo el resto de la manguera fuera del agua.

Vaya introduciendo la manguera en el agua despacio por tramos de 50 cm que deben quedar hundidos a la vez que se llenan

completamente de agua, hasta el final, donde toda la manguera deberá quedar llena de agua y hundida.

Si la manguera no está totalmente cebada, el limpiafondos no aspirará y podremos dañar la depuradora haciéndola trabajar en vacío.

USO:

•Es imperativo comprobar la no obturación de los orificios de aspiración.

•Se recomienda detener la filtración durante las operaciones de mantenimiento del sistema de filtración.

•Vigilar periódicamente el nivel de ensuciamiento del filtro.

•Prohibir el acceso a la piscina en caso de deterioro del o de los sistema(s) de filtración.

7. COMPONENTES ELÉCTRICOS

Para garantizar la seguridad eléctrica, el equipo está dotado de un conjunto eléctrico protegido contra la entrada de agua, en caso de

deterioro del cable o uno de sus componentes se deberá cambiar todo el conjunto eléctrico.

En ningún caso deben manipularse alguno de los componentes de dicho conjunto eléctrico/motor, ya que ello anularía la seguridad del

equipo.

SUSTITUCIÓN DEL CONJUNTO ELÉCTRICO/MOTOR

En caso de deterioro del cable o uno de los componentes del conjunto eléctrico/motor proceder como sigue:

•Desconectar el aparato de la toma de corriente.

•Desatornillar los 3 tornillos de la tapa inferior y extraer la tapa inferior.

•Desatornillar los 3 tornillos que aguantan el motor y retirar el conjunto eléctrico/motor.

•Situar el nuevo conjunto electrico/motor atornillando los 3 tonillos al cuerpo del skimmer y poner la tapa inferior atonillando con los 3 tonillos

correspondientes.

8. PERIODO DE INVIERNO - MANTENIMIENTO FUERA DE USO

Para garantizar una buena conservación del equipo durante el periodo de invierno, o cuando que no lo usemos durante periodos largos de

tiempo, se procederá de la siguiente manera:

Vaciar la piscina de agua deteniendonos a 4 cm por debajo del borde inferior del marco (Nº9 Fig. 3) del skimmer de mochila.

Introducir la junta tórica (Fig. 1) en el tapón de invernaje (Nº14 Fig. 1) y roscar este a la boquilla de retorno desde el interior de la piscina, con

ayuda de la llave (Nº13 Fig. 1). Desmontar el cartucho, secarlo y guardarlo.

Es aconsejable aprovechar esta ocasión para verificar visualmente el estado del cable y los demás componentes eléctricos para proceder a su

sustitución si fuese necesario, para ello proceder como se describe en el apartado COMPONENTES ELÉCTRICOS.

PROBLEMAS CAUSA SOLUCIÓN

El Skimmer de mochila no filtra, pero si

introduce agua en la piscina El cartucho no está correctamente colocado Colocarlo correctamente y roscarlo

El cartucho esta deteriorado por el uso Sustituyalo por un repuesto nuevo

El filtro no da caudal en la boquilla de retorno A causa de su uso el filtro está sucio

Proceder a limpiar el cartucho como se

indica en el apartado 6.1. limpìeza del

cartucho

Mala conexión eléctrica

Compruebe la conexión

Compruebe el cable del filtro

De no poder solucionar su problema contacte con el fabricante de la piscina en el telèfona y horario indicado en sus instrucciones.

ITALIANO

IMPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da adottare

per l'installazione e la messa in servizio. Per ciò è imprescindibile che sia l’installatore che l’utente leggano le istruzioni prima di

iniziare il montaggio e la messa in servizio.

Conservi questo manuale per poter consultare in futuro in merito al funzionamento di questo apparecchio.

Per ottenere un ottimo rendimento dello Filtro a Parete, è conveniente fare attenzione alle seguenti istruzioni:

INDICAZIONI DI SICUREZZA, LEGGERE ATTENTAMENTE

•Per tutto ciò che riguarda l’installazione elettrica, si deve seguire la normativa:

NF C15-100

che si riferisce a “la realizzazione di installazioni elettriche, sia in piscine al coperto sia in piscine all’aria aperta”, o la normativa

analoga in vigore in ogni zona o paese.

•”Tutti i filtraggi adempiono alla norma d’installazione C 15-100 che specifica che ogni apparecchio elettrico ubicato a meno di 3,5

m dalla piscina e accessibile liberamente deve essere alimentato con una tensione molto bassa da 12 V. Ogni apparecchio

alimentato a 220 V deve essere ubicato almeno a 3,5 m dal bordo della piscina. Si renderà necessario richiedere l’autorizzazione

del fabbricante per qualsiasi modifica di uno o più elementi del sistema di filtraggio”

•Il filtro è conforme alle norme francesi NF P90-318 e NF P90-319

•Tipo di filtro: cartucce filtranti a base sintetica.

•Quando per il trattamento dell'acqua della piscina vengono utilizzati prodotti chimici si consiglia di rispettare il tempo minimo di

filtrazione per salvaguardare la salute delle persone che usano la piscina che dipende dal rispetto delle norme sanitarie.

•L’installazione elettrica deve essere realizzata da personale professionale qualificato in installazioni elettriche.

•Non tenga l’apparecchio in marcia mentre utilizza la piscina.

•Non faccia funzionare l’apparecchio senza acqua.

•Non tocchi MAI l’apparecchio in marcia con il corpo umido o le mani umide.

•Tutte le volte che si renda necessario manipolare l’apparecchio, bisognerà DISINSERIRLO dalla presa di corrente.

•Si assicuri che il suolo sia asciutto, prima di toccare l’apparecchio elettrico.

•Non collochi l’apparecchio in luoghi ove possa bagnarsi, giacché ciò potrebbe causare scosse elettriche.

•Non permetta né a bambini né a adulti di appoggiarsi o di sedersi sull’apparecchio.

•Non utilizzare l’apparecchio per più di 4 ore di seguito.

•Se il cavo flessibile dell’alimentazione di questo apparecchio è danneggiato, si renderà necessario sostituirlo. Legga attentamente

le istruzioni riguardanti la sua sostituzione. In caso di dubbi, si rivolga ad un servizio tecnico.

DESCRIZIONE 30889

Velocità di filtrazione 2,99 (m³/h)m²

Portada groupe de filtratión 3,8 m³/h

Soglia di filtrazione 10 µm

Capienza di tenuta g

Superficie di filtrazione 1,27 m²

Mottore 70 W

Voltaggio mottore 12 V ~

Transformatore 230 / 12 V ~

Fréquence 50 Hz

Protezione CLASE I IPX8

1. CONTROLLARE IL CONTENUTO DELL'IMBALLAGGIO:

L’elemento filtrante o filtro a cartuccia si alloggia nel corpo dello Filtro a Parete, nella cui parte inferiore si trovano anche il motore e la turbina,

incaricati di procurare una circolazione d’acqua. Quest’acqua viene raccolta nella parte superiore attraverso la bocca dello Filtro a Parete e,

una volta filtrata, viene restituita dalla bocchetta inferiore.

2. CARATTERISTICHE GENERALI

Questo Filtro a Parete è stato progettato per essere utilizzato in piscine d'acqua dolce. Si tratta di un apparecchio elettrico di classe I che

rispetta il grado di protezione IPXB (resistenza alla penetrazione di polvere, ai corpi solidi e all'umidità).

COLLEGAMENTO DELL'APPARECCHIO

Collegare il trasformatore ad una fonte di corrente alternata di 230V 50 Hz, che disponga di un interruttore onnipolare, per lasciare senza

tensione l'apparecchio quando non debba essere utilizzato e, un differenziale di 30 mA per la protezione dalle scariche.

Il fabbricante rifiuta qualsiasi responsabilità per il montaggio, l'installazione o la messa in funzione di componenti elettrici che siano stati

manipolati o introdotti al di fuori dei suoi stabilimenti.

3. INSTALLAZIONE

Data la sua facilità d’installazione, questo apparecchio può essere montato da UNA PERSONA ADULTA e in un periodo di tempo di circa

mezz’ora, con la precauzione in ogni caso di rispettare in maniera corretta le istruzioni che vengono riportate in questo manuale.

Per un corretto impiego ed installazione dei componenti é necessario utilizzare i seguenti utensili:

Funzione

Utensile consigliato

Utensile alternativo

Stringere le viti

Cacciavite per viti philips

Cacciavite stecker 7 mm

Tagliare il liner

Taglierino

Coltellino

PRIMA DI EFFETTUARE L’INSTALLAZIONE

Prima d’installare lo Filtro a Parete nella piscina, si deve collocare la piscina in modo che l’apertura presente su questa per la collocazione

dello Filtro a Parete si trovi di fronte alla direzione in cui spirano i venti dominanti (vedere fig. 2), perché questi aiutino a portare la sporcizia che

rimane sulla superficie della piscina verso la boca dello Filtro a Parete.

Seguire attentamente le instruzioni per il montaggio della piastra e dell’olona della piscina.

Lo Skimmer deve rimanere nella parte esterna e alta della parete della piscina.

La sua funzione è quella di raccogliere l’acqua della superficie, facendo depositare nel cesto prefiltro le impurità di maggiori dimensioni e

lascianto passare quelle di minori dimensioni perché siano trattenute nel filtro a cartuccia.

4. MONTAGGIO

L'apparecchio acquistato é una attrezzatura specificamente concepita e disegnata per piscine

fuoriterra e si caratterizza per design innovativo e gran funzionalità.

All'interno della scatola troverà i seguenti componenti descritti a pagina 30.

4.1. FISSAGGIO DELLO SKIMMER

4.1.1. PREFISSAGGIO DELLA BOCCHETTA D' IMMISIONE DELLO SKIMMER PENSILE

(Figura 2)

La bocchetta d'immissione riconduce l'acqua filtrata all'interno della piscina chiudendo il ciclo

di filtrazione.

Riempire d'acqua la piscina, fermandosi una volta raggiunta la distanza di 4 cm dal bordo

inferiore dell'orifizio della valvola d'immissione.

Marcare l'orifizio con un pennarello ed effettuare un taglio a croce nel centro dello stesso con

l'aiuto di un taglierino senza eccedere la traccia marcata.

Introdurre l'anello di frizione ed una delle guarnizioni (Figura 2) nella bocchetta di ritorno.

Dalla parte interna della piscina, introdurre, attraverso il taglio realizzato, la bocchetta d'

immissione assemblata come sopra.

Il liner eccedente, che fuoriesce sul lato esterno della piscina, dovrà essere tagliato in modo

netto e preciso.

4.1.2. FISSAGGIO DEL CORPO DELLO SKIMMER PENSILE

Tagliare il liner con un taglierino seguendo il profilo d'incastro (durante questa operazione il

liner non deve essere sottoposto a nessun tipo di tensione).

Montare la guarnizione doppia dello skimmer, applicandola sulla struttura rigida e sul liner

(Nº 7 Figura 3).

Montare la paratia dello skimmer (Figura 5) e fissare lo skimmer alla piscina avvitando, dal

lato interno della piscina, le 2 viti corte (Nº8 Figura 3) che devono attraversare il liner, la

doppia guarnizione, la struttura rigida della piscina, andandosi ad inserire nei fori presenti sul

corpo dello skimmer (Figura 3).

4.1.3. FISSAGGIO DELLA BOCCHETTA D' IMMISSIONE

Dalla parte esterna della piscina, posizionare l'altra guarnizione (Figura 2) sulla parte filettata

della bocchetta d'immissione.

Avvitare saldamente la bocchetta al corpo dello Skimmer Pensile con l'aiuto di una chiave

utensile (Nº 13 Figura 2).

4.1.4. FISSAGGIO DELLA STRUTTURA DI SUPPORTO DELLO SKIMMER PENSILE

Dal lato interno della piscina, collocare - previa rimozione della copertura - la struttura di

supporto sulla guarnizione dello skimmer (Nº 9 Figura 3), introdurre le 10 viti lunghe (Nº 8

Figura 3) negli appositi fori della struttura di supporto attraversando il liner, avvitandoli

parzialmente per verificarne il corretto innesto. All'inizio di quest' operazione si raccomanda di

non stringere le viti con forza, ma bensì di avvitarle dolcemente seguendo l'ordine indicato

(Figura 4), stringendole con energia solo al termine della operazione.

4.1.5. ULTIMI PARTICOLARI

Collocare la copertura della struttura di supporto (Nº 9 Figura 3), facendo in modo che gli

indicatori di livello assumano la posizione adeguata.

Introdurre la cartuccia del filtro con l'estremità filettata rivolta verso il basso, avvitarla nella sua

sede.

Nella parte superiore collocare, all'interno dello skimmer, il cesto di prefiltrazione, ed infine

posizionare la chiusura superiore dello skimmer, avvitandola nella sua sede con un semplice

giro.

Finire di riempire la piscina, facendo in modo che il livello dell'acqua raggiunga una posizione

compresa tra gli indicatori di livello minimo e massimo del foro di entrata dello skimmer.

Non collocare l'adattatore di aspirazione. Questo va montato solo quando si usa

l'aspirafango per le operazioni di pulizia del fondo della piscina.

4.2. COLLEGAMENTO ELETTRICO

Collocare il trasformatore ad una distanza minima di 3,5 m dal bordo della piscina (Figura 1).

Collegare il trasformatore ad una fonte di corrente alterna di 230 V e 50Hz, dotata di messa a

terra. É indispensabile utilizzare un interruttore omnipolare per interrompere la tensione al

filtro in fase di non utilizzo, nonché un differenziale di sicurezza di 30 mA. (Quest'ultimo non é

compreso nella fornitura. Può acquistarsi presso un negozio di materiale elettrico).

Verificare il funzionamento del motore, collocando una mano davanti alla bocchetta

d'immissione al fine di controllare l'effettiva fuoriuscita d'acqua.

I PRODOTTI CHIMICI NON DEVONO ESSERE MAI COLLOCATI NEL CESTO O ATTRAVERSO IL FILTRO, DATO CHE CIÒ

DETERIOREREBBE I MATERIALI DELL’APPARECHIO E NE RIDURREBBE L’EFFICACIA.

FILTRAZIONE:

Lo Skimmer é stato progettato per aspirare e ritenere le

impurità sospese nell'acqua della piscina. Una volta

effettuato un trattamento iniziale di filtrazione (sino ad

ottenere un'acqua pulita), si dovrà ripetere una volta al

giorno il ricircolo di tutta l'acqua occupante il volume

della piscina.

La cartuccia del filtro, interna allo skimmer, é l'elemento

che pulisce l'acqua filtrandola (Nº 4). É composta da una

tela di maglia finissima che ritiene la sporcizia.

La frequenza della pulizia della cartuccia filtrante (Nº 4)

dipende dalla sporcizia presente, dai cicli di filtrazione

impiegati e dalla capacità volumetrica della piscina.

Qualora si osservino diminuzioni nella quantità d'acqua di

ritorno, si procederà alla pulizia della cartuccia filtrante od

alla sua sostituzione con una nuova.

Per definire quali sono le necessità di filtrazione della Sua

piscina faccia riferimento al rapporto tra volume d'acqua (espresso in m3) e la capacità di trattamento dell'apparecchiatura (espressa m3/h).

Bisogna lasciare almeno 2 ore di riposo al motore, tra intervalli di funzionamento.

Volume piscina in m3

= ore necessarie

Portata filtro in m3 /h

Nel trattamento iniziale di filtraggio si devono rispettare i periodi di riposo indicati. Si consiglia di aumentare il tempo di filtraggio quanto

maggiore sia la temperatura dell’acqua della sua piscina.

IL PRODOTTO CHIMICO NON DEVE ESSERE INSERITO NEL CESTO O LA CARTUCCIA, IN NESSUN CASO, GIACCHÉ CIÒ

POTREBBE CAUSARE DANNI AI MATERIALI DELL’APPARECCHIO E NE LIMITEREBBE L’EFFICACIA.

NON BISOGNA UTILIZZARE FLOCCULANTE!

5. FUNZIONAMENTO

La cartuccia del filtro, interna allo skimmer, é l'elemento che pulisce l'acqua filtrandola. É composta da una tela di maglia finissima che ritiene

la sporcizia.

Pertanto, la cartuccia deve essere pulita, più o meno frequentemente, a seconda dei periodi di utilizzo del filtro, dell'ambiente circostante, della

presenza di alberi, polline od insetti, nonché della frequenza dei bagni.

Qualora si osservino diminuzioni nella quantità d'acqua di ritorno, si procederà alla pulizia della cartuccia filtrante (vedere paragrafo 6.1. Pulizia

della cartuccia).

Per mantenere l'acqua in buone condizioni si devono, inoltre, utilizzare i prodotti chimici consigliati dal fabbricante (cloro, prodotti antialga,

etc.).

La vita utile dello skimmer aumenta se questo viene utilizzato per periodi di funzionamento continuato non superiori alle 4 h. Per definire quali

sono le necessità di filtrazione della Sua piscina faccia riferimento al rapporto tra volume d'acqua espresso in m3e la capacità di trattamento

dell'apparecchiatura equivalente a 3,8 m3/h.

Faccia riposare il motore per almeno due ore tra un periodo di funzionamento e l'altro.

6. MANUTENZIONE:

6.1. PULIZIA DELLA CARTUCCIA

Interrompere l'alimentazione elettrica staccando

l'apparecchiatura dalla presa di corrente.

Aprire la chiusura superiore ed estrarre il cestello.

Svitare la cartuccia dalla propria sede, estrarla

dall'interno dello skimmer (Figura 7).

Lavare la cartuccia con acqua corrente a bassa

pressione utilizzando una tubo da giardino, sino a

verificarne la completa pulizia (Figura 6).

Introdurre nuovamente la cartuccia nello skimmer,

con l'estremità filettata rivolta verso il basso, ed

avvitarlo nella propria sede.

Collocare il cestello di prefiltrazione e la chiusura

superiore dello skimmer.

6.2. PULIZIA DEL FONDO DELLA PISCINA

Per pulire il fondo della piscina può utilizzare lo Skimmer Pensile.

Per l'acquisto dei citati accessori si informi presso il Suo rivenditore di fiducia o presso l'assistenza clienti del fabbricante della piscina.

Utilizzi sempre ricambi originali.

Consideri che un tubo d'aspirazione di lunghezza eccessiva rende estremamente difficoltose le operazioni di pulizia. Determini, pertanto,

la lunghezza necessaria alla copertura di tutti i punti della piscina, tagliando la parte di tubo in eccesso. Controlli che non vi siano perdite

di ermeticità alle estremità.

6.2.1. COLLEGAMENTO DELL'ASPIRAFANGO

Interrompa l'alimentazione elettrica staccando l'apparecchiatura dalla presa di corrente.

Senza estrarre il cestello, posizionare l'adattatore per l'aspirazione all'interno dello skimmer con la presa d'innesco rivolta verso l'alto.

Riempire d'acqua il tubo d'aspirazione.

DAL LATO INTERNO DELLA PISCINA passare l'estremità del tubo d'aspirazione attraverso la paratia dello skimmer, ed evitando

l'entrata d'aria, collegarlo alla presa d'innesco dell'adattatore, mantenendo quest'ultima in posizione obliqua per agevolarne la

giunzione.

Dopodiché, disporla orizzontalmente, spingendo il tubo affinché si alloggi adeguatamente nello skimmer. ATTENZIONE A NON

DANNEGGIARE LA PARATIA DELLO SKIMMER DURANTE QUESTA OPERAZIONE.

L'ACQUA DELLO SKIMMER DEVE ESSERE AL LIVELLO MASSIMO E SUPERARE IL PUNTO D' UNIONE TRA LA PRESA

D'INNESCO ED IL TUBO D'ASPIRAZIONE PER EVITARE L'ENTRATA D' ARIA.

Mettere in moto lo Skimmer Pensile e procedere alla pulizia del fondo della piscina.

6.2.2. RIEMPIMENTO DEL TUBO D'ASPIRAZIONE:

Introdurre all'interno della piscina - procedendo lentamente ed in verticale - l'aspirafango, l'asta di supporto ed il tubo d'aspirazione, in

modo tale da permettere al tubo di riempirsi d'acqua mantenendo la parte non utilizzata fuori dalla piscina.

Introduca il tubo lentamente, di 50 in 50 cm. Le parti introdotte nella piscina devono rimanere sommerse mano a mano che si vadano

riempiendo d'acqua, proseguire così sino alla fine. Al termine dell'operazione tutto il tubo deve essere completamente pieno d'acqua e

rimanere sommerso.

Se il tubo non si é riempito d'acqua, l'aspirazione non si realizzerà correttamente e si potrà, incluso, incorrere in danni all'impianto di

depurazione facendolo operare a vuoto.

USO:

•È indispensabile verificare che gli orifizi di aspirazione non siano otturati.

•Si consiglia di interrompere il filtraggio durante le operazioni di manutenzione del sistema di filtraggio.

•Controllare regolarmente il livello di carico del filtro.

•Impedire l'accesso alla piscina in caso di danni al sistema (o ai sistemi) di filtraggio.

7. COMPONENTI ELETTRICI

Per garantire la sicurezza elettrica, l’apparecchio è dotato di un gruppo elettrico protetto contro l’entrata di acqua, e in caso di deterioramento

del cavo o di uno dei suoi componenti si renderà necessario cambiare tutto il gruppo elettrico.

Non bisogna in alcun caso manipolare alcun componente del suddetto gruppo elettrico, giacché in questo caso si annullerebbe la sicurezza del

apparecchio.

SOSTITUZIONE DEL GRUPPO ELETTRICO

In caso de deterioramento del cavo o di uno dei componenti del gruppo elettrico, si renderà necessario procedere nella forma descritta a

seguito.

•Sconnettere l’apparecchio dalla presa della corrente.

•Svitare le tre viti del coperchio inferiore ed estrarre il coperchio inferiore.

•Svitare le tre viti che sostengono il motore ed estrarre il gruppo elettrico / motore.

•Inserire il nuovo gruppo elettrico / motore avvitando le tre viti al corpo dello skimmer e rimettere il coperchio inferiore avvitato con le tre viti

corrispondenti.

8. PERIODO INVERNALE - MANUTENZIONE IN FASE DI INUTILIZZAZIONE

Per garantire una buona conservazione dell'apparecchio durante il periodo invernale, o quando rimanga inutilizzato durante lunghi periodi di

tempo, si dovrà agire come segue:

svuotare la piscina, sospendendo l'operazione quando si sia raggiunta la distanza di 4 cm dal bordo inferiore della struttura di supporto (Nº9

Figura 3) dello skimmer.

Applicare la guarnizione circolare (Figura 1) sul coperchio di chiusura invernale (Nº14 Figura 1) ed avvitarlo, dal lato interno della piscina, alla

bocchetta d'immissione con l'aiuto di una chiave utensile (Nº13 Figura 1). Smontare la cartuccia, asciugarla e conservarla in luogo adatto.

Si raccomanda approfittare dell'occasione per verificare visivamente lo stato dei cavi e degli ulteriori componenti elettrici per procedere, se

necessario, alla loro sostituzione. Si raccomanda seguire le istruzioni riportate nel paragrafo COMPONENTI ELETTRICI.

PROBLEMA CAUSA SOLUZIONE

Lo Filtro a Parete

Pensile non filtra, ma

l'acqua affluisce alla piscina

La cartuccia non é correttamente

posizionata

Posizionarla correttamente ed avvitarla

La cartuccia si é deteriorata con l'uso Sostituirla con una nuova

Il filtro non permette che l'acqua affluisca alla

bocchetta d' immissione

Il filtro é sporco a causa dell'uso

Pulire la cartuccia come indicato al paragrafo

6.1. pulizia della cartuccia

Avaria nel collegamento elettrico

Verificare il collegamento

Verificare il cavo del filtro

Se non può risolvere il problema, contatti il fabbricante della piscina ai numeri di telefono e negli orari che Le sono stati indicati.

DEUTSCH

WICHTIG: Das Handbuch mit den Betriebsanleitungen, das Sie in Händen halten, enthält wichtige Information über die

anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerläßlich, daß die Anweisungen

vom Installateur und vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden.

Bewahren Sie dieses Handbuch auf, falls Sie zu einem späteren Zeitpunkt Informationen über die Funktion dieses Apparates

nachschlagen möchten.

Um die beste Leistung des Hängefilter, zu erzielen, empfiehlt es sich, die nachfolgenden Anweisungen zu befolgen:

SICHERHEITSHINWEISE, BITTE AUFMERKSAM LESEN

•Bei der gesamten Installation elektrischer Komponenten muss folgende Norm befolgt werden:

NF C15-100

Diese Norm bezieht sich auf “den Aufbau von elektrischen Installationen in Hallenbädern und Freibädern”. Ebenso müssen die

Normen befolgt werden, die in jeder Region oder jedem Land anwendbar sind.

•“Alle Filtereinrichtungen entsprechen der Norm für die Installation C 15-100, die angibt, dass alle elektrischen Apparate, die sich in

weniger als 3,5 m Entfernung vom Schwimmbad befinden und frei zugänglich sind, mit einer Niederspannung von 12 V gespeist

werden müssen. Alle Apparate, die mit 220 V gespeist werden, müssen sich mindestens 3,5 m vom Rand des Schwimmbeckens

entfernt befinden. Wenn ein oder mehrere Elemente des Filtersystems geändert werden sollen, muss der Hersteller die

entsprechende Genehmigung erteilen”

•Der Filter entspricht den Normen NF P90-318 und NF P90-319

•Art des Filtermediums: Filterpatrone auf synthetischer Basis.

•Wenn chemische Produkte für die Behandlung des Beckenwassers verwendet wurden, wird empfohlen, ein Minimum an Filtrierzeit

einzuhalten, um die Gesundheit der Badenden, die von der Einhaltung der sanitären Regeln abhängig ist, zu gewährleisten.

•Die elektrische Installation muss von Fachleuten für elektrische Installationen durchgeführt werden.

•Der Apparat darf nicht laufen, während Sie das Schwimmbad benutzen.

•Der Apparat darf niemals ohne Wasser funktionieren.

•Fassen Sie den laufenden Apparat NIEMALS mit nassen Händen oder nassem Körper an.

•Wenn Sie am Apparat Arbeiten ausführen, UNTERBRECHEN Sie stets die Stromversorgung.

•Bevor Sie Arbeiten an der elektrischen Anlage vornehmen, stellen Sie sicher, dass der Boden trocken ist.

•Legen Sie den Apparat nirgendwo hin, wo er nass werden kann, es besteht die Gefahr eines Elektroschocks.

•Kinder und Erwachsene dürfen sich nicht auf den Apparat setzen oder stützen.

•Der Apparat darf nicht länger als 4 Stunden ununterbrochen benutzt werden.

•Wenn das flexible Speisekabel dieses Apparates beschädigt ist, muss es ersetzt werden. Lesen Sie die Anleitungen zum

Austausch des Kabels sorgfältig durch. Bei Zweifeln wenden Sie sich an den Kundendienst.

BESCHREIBUNG 30889

Filtergeschwindigkeit 2,99 (m³/h)m²

Durchflußmenge 3,8 m³/h

Filtrefläche 10 µm

Filtergrad g

Rückhaltevermögen 1,27 m²

Motor 70 W

Spannung Motor 12 V ~

Transformator 230 / 12 V ~

Fréquence 50 Hz

Schutz CLASE I IPX8

1. ÜBERPRÜFEN SIE DEN INHALT DES PACKSTÜCKES:

Bei der Ausrüstung, die Sie erworben haben, handelt es sich um einen Apparat, der speziell für erhöhte Swimmingpools entworfen wurde.

Dieser Apparat zeichnet sich durch innovatives Design und große Funktionalität aus.

Im Inneren der Kiste finden Sie die auf Seite 30 aufgeführten Komponenten.

2. ALLGEMEINE CHARAKTERISTIKEN:

Dieser Skimmer ist zur Verwendung bei Swimmingpools mit Süßwasser gedacht. Es handelt sich um einen Elektroapparat der Klasse I mit

dem Schutzgrad IPX8 (Widerstand gegen das Eindringen von Staub, festen Körpern und Feuchtigkeit).

ANSCHLUSS DES APPARATES

Der Transformator wird an eine Wechselstromquelle 230V 50 Hz angeschlossen, die über einen omnipolaren Schalter verfügt, damit dem

Apparat kein Strom zugeführt wird, wenn er nicht verwendet werden soll und einen Differentialschalter 30 mA zum Schutz gegen elektrische

Entladung.

Der Hersteller übernimmt keinerlei Verantwortung für die Montage, Installation oder Inbetriebnahme, sofern irgendeine Art Handhabung oder

Einbau von Elektrokomponenten nicht in seinem Betrieb durchgeführt worden sind.

3. INSTALLATION:

Die Installation dieser Anlage ist sehr einfach, deshalb kann EIN ERWACHSENER sie in ungefähr einer HALBEN STUNDE fertigstellen.

Dabei müssen die Anleitungen in diesem Handbuch genau befolgt werden.

Folgende Werkzeuge sind für den korrekten Umgang mit den Komponenten und Einbau des Apparates notwendig:

Funktion

Werkzeug

Alternatives Werkzeug

Schrauben anziehen

Schraubendreher Typ Philips

Schraubendreher 7 mm

Liner ausschneiden

Cutter

Messer

VOR DER INSTALLATION

Vor der Montage des Skimmers am Becken, ist das Becken so auszurichten, daß die Prägung, welche zur Skimmeraufnahme dient, der

dominierenden Windrichtung entgegengesetzt angeordnet ist (Siehe Bild 2) Damit wird erreicht, daß der auf der Wasseroberfläche des

Beckens vorhandene Schmutz vom Wind in Richtung der Öffnung des eingehängten Skimmers getrieben wird.

Beachten Sie die Montageanweisungen für das Blech und die Folie des Beckens.

Der Skimmer ist an der oberen Außenseite des Beckens anzubringen.

Seine Aufgabe ist es, das Wasser von der Oberfläche aufzunehmen, wobei die groben Verunreinigungen im Vorfilter-Korb herausgefilter

werden. Die kleineren Verunreinigungen hingegen werden in der Filterkartusche zurückgehalten.

4. MONTAGE:

Im Körper des Skimmer ist das Filterelement oder die Filterkartusche untergebracht, ebenso

sind in seinem unteren Teil der Motor und die Turbine angeordnet. Diese sorgen für die

Zirkulation des Wassers, welches im oberen Bereich durch die Skimmeröffnung

aufgenommen und nach der Filterung über die untere Düse zurückgeführt wird.

4.1. BEFESTIGUNG DES EINGEHÄNGTEN SKIMMERS

4.1.1. VORHERIGE BEFESTIGUNG DES ANSCHLUSSTÜCKES FÜR DEN RÜCKLAUF

DES EINHÄNGESKIMMERS (Abb. 2)

Über dieses Anschlussstück wird das gefilterte Wasser erneut in das Schwimmbad

eingelassen. So wird der Filterzyklus abgeschlossen.

Beginnen Sie damit, das Schwimmbecken bis ungefähr 4 cm unterhalb des unteren Randes

der Öffnung des Rücklaufventils mit Wasser zu füllen.

Markieren Sie die Öffnung mit einem Filzstift und schneiden Sie mithilfe des Cutters

(MESSER) die Mitte der Öffnung kreuzförmig ein, ohne dabei über das Loch des

Stanzwerkzeugs hinauszuschneiden.

Den Reibring und eine der Dichtungen (Abb. 2). in das Anschlussstück für den Rücklauf

einführen.

Vom Inneren des Schwimmbeckens durch den Einschnitt das Anschlussstück für den

Rücklauf mit dem Reibring und der Dichtung einführen.

Die Stücke des Liner, die außen aus dem Schwimmbecken herausstehen, müssen sauber

und maßgerecht abgeschnitten werden.

4.1.2. BEFESTIGUNG DES KÖRPERS DES EINHÄNGESKIMMER

Den Liner mit dem Cutter (Messer) ausschneiden und dabei der Markierung Matrize folgen

(der Liner darf nicht gespannt werden).

Die doppelte Dichtung des Skimmers montieren und dabei das Blech und den Liner

umfassen (Nr. 7 Abb. 3).

Den Schieber des Skimmers (Abb. 5) anbringen und den Skimmer vorläufig mit zwei kurzen

Schrauben vom Inneren des Schwimmbeckens aus am Schwimmbecken befestigen (Nr.8

Abb.3). Die Schrauben sollten durch den Liner, die doppelte Dichtung, und das Blech des

Schwimmbeckens gehen und schließlich in den Löchern des Skimmers stecken (Abb. 3).

4.1.3. BEFESTIGUNG DES ANSCHLUSSSTÜCKS FÜR DEN RÜCKLAUF

Vom Äußeren des Schwimmbads aus die andere Dichtung (Abb. 2) in das Gewinde des

Anschlussstücks für den Rücklauf, das heraussteht, einführen.

Das Anschlussstück für den Rücklauf fest mit einem Schraubenschlüssel gegen den Körper

des Einhängeskimmers anziehen (Nr. 13 Abb. 2).

4.1.4. BEFESTIGUNG DES RAHMENS DES EINHÄNGESKIMMERS

Vom Inneren des Schwimmbads auf die Dichtung den Rahmen des Einhängeskimmers (Nr.

9, Abb. 3) legen. Die Abdeckung noch nicht anbringen. 10 lange Schrauben (Nr. 8, Abb. 3)

durch den Rahmen und den Liner drehen. Ziehen Sie diese nur leicht an und überprüfen Sie,

ob alles korrekt sitzt. Die Schrauben nicht von Anfang an fest anziehen. Fangen Sie leicht in

der angegebenen Reihenfolge (Abb. 4) an und ziehen Sie die Schrauben am Ende fest an.

4.1.5. LETZTE DETAILS

Die Abdeckung (Nr. 9, Abb. 3) anbringen und dabei darauf achten, dass die Markierungen für

das Niveau sich in der korrekten Position befinden.

Die Filterkartusche mit dem Gewinde nach unten zeigend einführen und in die entsprechende

Aufnahme schrauben.

Den Korb des Vorfilters oben im Inneren des Einhängeskimmers anbringen. Zuletzt montieren

Sie die Abdeckung des Einhängeskimmers, sie wird einfach in die Aufnahme gedreht.

Füllen Sie anschließend das Schwimmbecken ganz auf, solange bis das Wasser sich genau

zwischen den Markierungen für den höchsten und niedrigsten Wasserstand befindet

Den Ansaugdeckel nicht anbringen. Benutzen Sie diesen nur, wenn Sie den

Bodenreiniger benutzen.

4.2. ELEKTRISCHER ANSCHLUSS

Den Transformator in einer Entfernung von mindestens 3,5 m vom Schwimmbeckenrand

aufstellen (Abb. 1). Den Transformator an eine Stromquelle mit Wechselstrom 230 V und 50

Hz mit Erdung anschließen. Es muss unbedingt ein mehrpoliger Schalter benutzt werden,

damit das Filter nicht unter Strom steht, wenn es nicht benutzt wird. Außerdem muss ein

Differenzial mit 30 mA zum Schutz gegen Entladungen benutzt werden. (Nicht mitgeliefert.

Sie können diese Komponente in Elektrofachhandlungen erwerben).

AUF GAR KEINEN FALL DARF DAS CHEMISCHE MITTEL IN DEN KORB ODER ÜBER DEN FILTER ZUGEGEBEN WERDEN,

DIES WÜRDE DIE WERKSTOFFE DES GERÄTES BESCHÄDIGEN UND SEINE WIRKSAMKEIT EINSCHRÄNKEN.

Überprüfen Sie die Funktion des Motors, indem Sie eine Hand vor das Anschlussstück des Rücklaufes legen, um zu überprüfen, ob Wasser

herauskommt.

FILTERN:

Der Skimmer wurde zum Ansaugen und Zurückhalten von

Schmutzpartikeln entworfen, die im Wasser des

Schwimmbeckens aufgelöst sind. Nach einer

anfänglichen Behandlung mit dem Filter (bis das Wasser

im Schwimmbecken sauber ist), sollte das gesamte

Wasser im Schwimmbecken einmal am Tag

zirkulieren.

Die Reinigung des Wassers wird mit der Filterkartusche

(Nr. 4) durchgeführt, die sich im Inneren des Skimmers

befindet. Diese besteht aus einem feinen Gewebe, das

den Schmutz zurückhält.

Je nach Verschmutzungsgrad, Filterstunden und

Wassermenge im Schwimmbecken muss die

Filterkartusche (Nr. 4) mehr oder weniger häufig gereinigt

werden. Wenn die Wassermenge, die ins

Schwimmbecken zurückfließt, geringer wird, muss die Filterkartusche gereinigt und gegebenenfalls durch eine neue ersetzt werden.

Die notwendige Filtermenge wird durch das Verhältnis zwischen dem Volumen in m3des Wassers im Schwimmbad zu den m3/h der

Durchflussmenge des Apparates bestimmt.

Der Motor sollte zwischen zwei Funktionsintervallen mindestens 2 Stunden angehalten werden.

Volumen im Schwimmbad in m3

= notwendige Stunden

Filterdurchflussmenge in m

Bei der ersten Behandlung durch Filtern sollten die angegebenen Ruhezeiten eingehalten werden. Je höher die Wassertemperatur im

Schwimmbecken ist, desto länger sollte gefiltert werden.

DAS CHEMISCHE PRODUKT DARF NIEMALS IN DEN KORB ODER DURCH DIE SCHWÄMME ODER DIE KARTUSCHE EINGEGEBEN

WERDEN. DADURCH WIRD DAS MATERIAL DES APPARATES ZERSTÖRT UND SEINE WIRKSAMKEIT BEEINTRÄCHTIGT.

KEINE AUSFLOCKUNGSMITTEL BENUTZEN!

5. FUNKTION

Die Reinigung des Wassers wird mit der Filterkartusche durchgeführt, die sich im Inneren des Skimmers befindet. Diese besteht aus einem

feinen Gewebe, das den Schmutz zurückhält.

Je nachdem, wie lange das Filter benutzt wird, ob sich in der Umgebung Bäume, Polen oder Insekten befindet, wie oft im Schwimmbecken

gebadet wird, ist das Wasser stärker oder leichter verschmutzt und muss dementsprechend häufiger oder seltener gereinigt werden.

Wenn die Wassermenge, die ins Schwimmbecken zurückfließt, abnimmt, muss das Filter gereinigt werden. (siehe Absatz 6.1. Reinigung der

Kartusche).

Um das Schwimmbecken in gutem Zustand zu erhalten, müssen zusätzlich die vom Hersteller empfohlenen, chemischen Produkte benutzt

werden (Chlor, Algenvernichtungsmittel, usw.)

Das Einhängefilter hält länger, wenn es nicht länger als 4 h durchgehend benutzt wird. Die täglich notwendigen Filtermengen werden durch die

Wassermenge in m3 im Schwimmbecken im Verhältnis zu den 3, 8 m3/h Durchflussmenge des Einhängeskimmers bestimmt.

Der Motor sollte mindestens 2 Stunden zwischen zwei Funktionsintervallen angehalten werden.

6. INSTANDHALTUNG:

6.1. REINIGUNG DER KARTUSCHE

Schließen Sie den Apparat von der Stromzufuhr ab.

Nehmen Sie den Deckel und den Korb ab.

Schrauben Sie die Kartusche aus ihrer Aufnahme

heraus, nehmen Sie sie aus dem Inneren des

Einhängeskimmers (Abb. 7).

Reinigen Sie die Filterkartusche mit dem

Wasserstrahl eines Gartenschlauch unter Druck, bis

die Filterkartusche sauber ist (Abb. 6).

Die Filterkartusche mit dem Gewinde nach unten

zeigend einführen und in die entsprechende

Aufnahme schrauben.

Den Korb des Vorfilters und den Deckel des

Einhängeskimmers montieren.

6.2. REINIGUNG DES BODENS DES SCHWIMMBECKENS

Für die Reinigung des Bodens des Schwimmbeckens können Sie den Einhängeskimmer mit folgendem Zubehör benutzen.

Fragen Sie im Fachhandel oder beim Kundendienst des Herstellers Ihres Schwimmbeckens nach. Benutzen Sie stets

Originalersatzteile.

Falls Sie einen zu langen Schlauch benutzen, um alle Ecken des Schwimmbeckens zu erreichen, ist die Reinigung schwieriger. Kürzen

Sie den Schlauch auf die korrekte Länge. Achten Sie darauf, dass die Gummiendstücke dicht sind.

6.2.1. ANSCHLUSS DES BODENREINIGERS

Schließen Sie den Apparat von der Stromzufuhr ab.

Im Inneren des Skimmers das Zubehörteil Ansaugdeckel mit dem Anschluss nach oben anbringen, ohne den Korb herauszunehmen.

Den Schlauch einführen.

Vom INNEREN DES SCHWIMMBECKENS das Ende des Schlauchs durch den Schieber des Skimmers einführen und darauf achten,

dass keine Luft eindringt. An den Anschluss des Ansaugdeckels anschließen und diesen dabei schräg halten, damit dies leichter geht.

Table of contents

Languages:

Popular Swimming Pool Filter manuals by other brands

EHEIM

EHEIM 350 instructions

JBF

JBF DIP 500 Operation and maintenance manual

Frog

Frog Pool instruction manual

Oase

Oase ProfiSkim Wall 100 operating instructions

TMC Aquarium

TMC Aquarium V2Skim Pro Instructions for installation and use

Prs

Prs UNKAI1000 instructions

Splash

Splash 91001 owner's manual

Zodiac Pool Systems

Zodiac Pool Systems TruClear Jandy Pro Series Installation and operation manual

Ultra Reef

Ultra Reef Borei UKB-120 instruction manual

Pahlen

Pahlen WIDE user manual

Zodiac Pool Systems

Zodiac Pool Systems Jandy JS100-SM Kit instructions

Bestway

Bestway 58499 owner's manual

Majestic

Majestic UNO Instructions for use

PoolRite

PoolRite ENDURO Chlor SC25-TS owner's manual

BIO-LAB CANADA

BIO-LAB CANADA Mineral Springs Pool Pilot Soft Touch 48 Installation and operation manual

Procopi

Procopi Aquareva RTM SIDE S-610-A Instructions for installation and use

Autopilot

Autopilot ChlorSync troubleshooting guide

AquaScape

AquaScape Signature series 400 Instructions & maintenance

SACOPA 30889 Manual

Popular Swimming Pool Filter manuals by other brands
