Sagola DOBLE 250 User manual

manual de instrucciones
instruction manual
doble

- 3 -
Índice
1 Atención pág.4
2 Introducción pág.4
3 Normas de seguridad pág.4
3.1. Uso previsto pág.4
3.2. Pictogramas de avisos pág.4
3.3. Vestuario y E.P.I. pág.5
3.4. Uso seguro pág.5
3.5. Número de operadores pág.5
3.6. Uso incorrecto de la máquina pág.5
3.7. Seguridad general y prevención de accidentes pág.5
4 Instrucciones de uso pág.6
4.1. Operaciones preliminares del uso del agua pág.6
4.2. Limpieza manual con el cepillo y agua pág.6
4.3. Instrucciones para la descarga de agua sucia del tanque pág.6
4.4. Sistema de aspiración pág.6
4.5. Limpieza manual con el cepillo pág.6
4.6. Aclarado manual con disolvente pág.6
5 Especificaciones técnicas pág.7
5.1. Datos técnicos pág.7
5.2. Descripción de la máquina pág.7

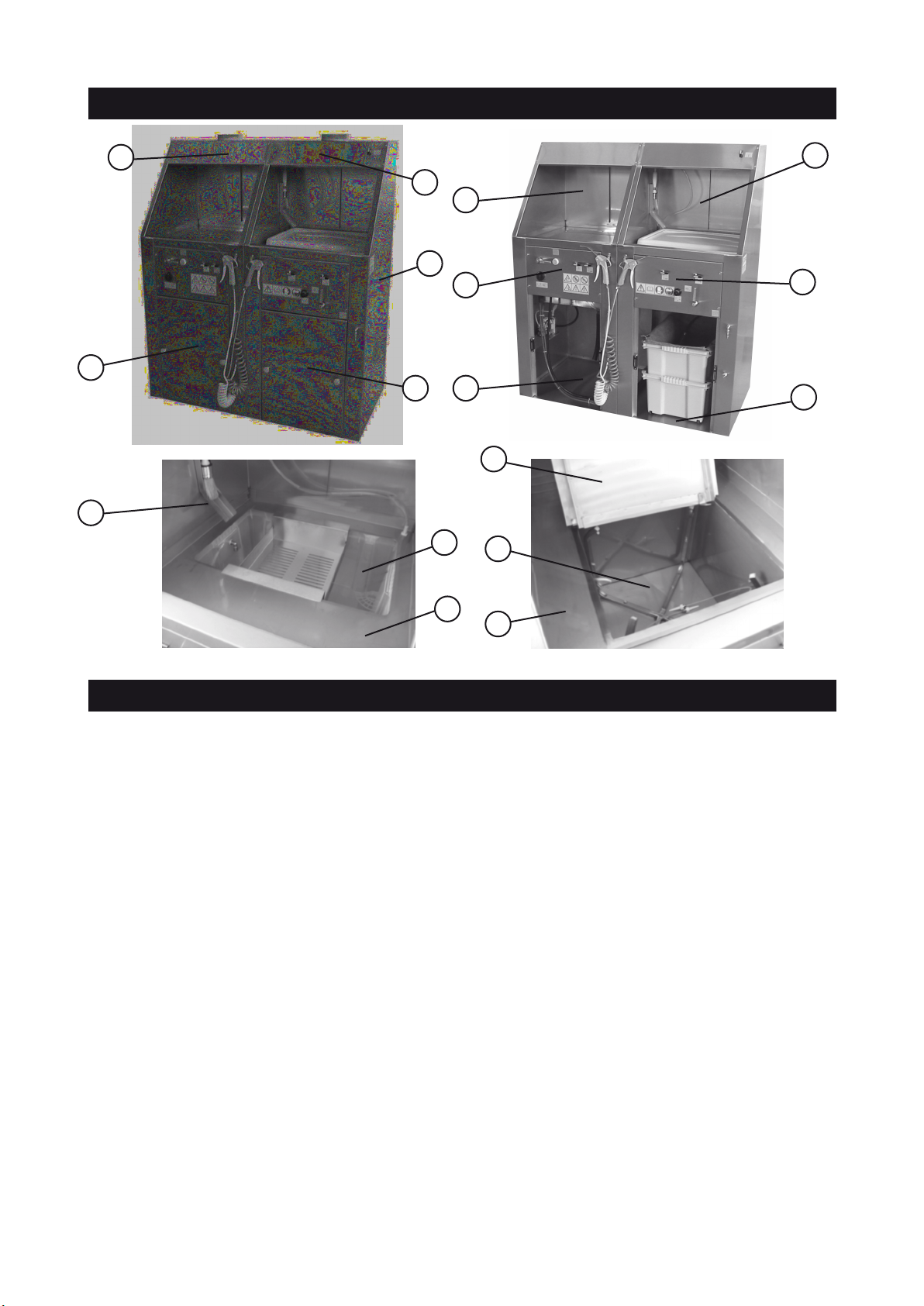

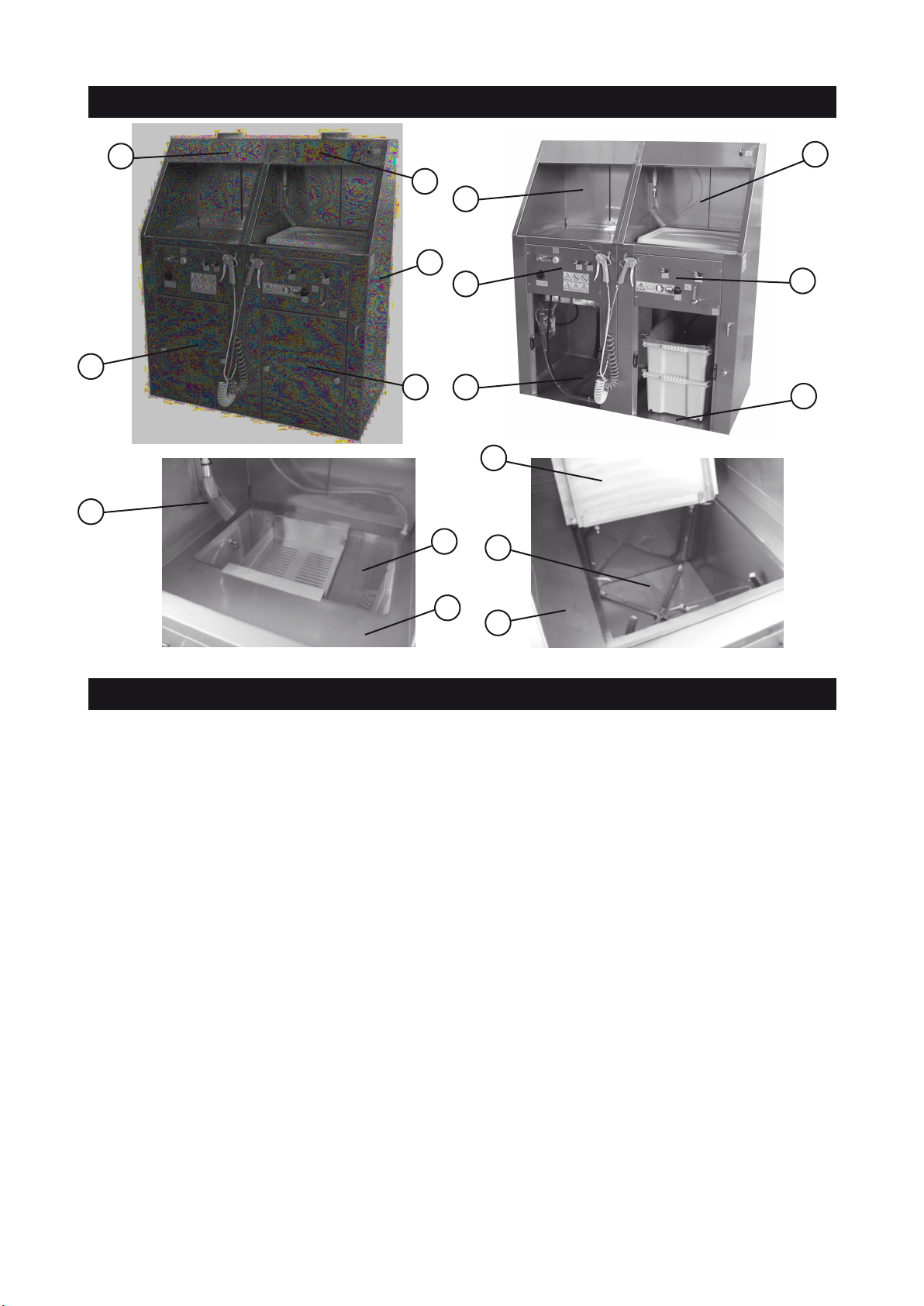

5.3. Principales elementos de la estructura pág.7
6 Instalación pág.8
6.1. Disposición del sistema de iluminación pág.8
6.2. Disposición del sistema neumático pág.8
6.3. Clasificación según la directiva ATEX pág.8
6.4. Posicionamiento pág.8
6.5. Puesta en marcha pág.9
7 Casos de mal funcionamiento y soluciones pág.10
8 Seguridad y Salud pág.11
9 Condiciones de garantía pág.12
10 Declaración de conformidad pág.12

- 4 -
1. ATENCIÓN
2. INTRODUCCIÓN
3. NORMAS DE SEGURIDAD
• Peligro genérico. Siempre prestar
atención al manipular el equipo.
• Leer atentamente el manual de
instrucciones antes de iniciar el trabajo.
• Usar guantes de protección y
vestuario adecuados.
• Usar gafas de seguridad y dispositivos
de protección individual.
• Evitar fuentes de calor (estufas,
soldaduras) en las proximidades
de la máquina.
• No fumar.
Antes de poner en marcha el equipo, deberá
leer, tener en cuenta y cumplir en su totalidad
todas las indicaciones descritas en este manual.
Deberá conservarlo en un lugar seguro y accesi-
ble a todos los usuarios del equipo.
El equipo sólo debe ser puesto en funcionamien-
to y utilizado por personas instruidas en su
manejo, y exclusivamente para ser utilizado en
los fines previstos.
Asimismo, deberá tener en cuenta las Normas
de Prevención de accidentes, los Reglamentos y
Directivas para los Centros de trabajo y las Leyes
y restricciones vigentes.
SAGOLA S.A., los logotipos de SAGOLA y otros
productos SAGOLA, mencionados en este
manual, son marcas registradas o marcas de la
empresa SAGOLA S.A.
3.1. USO PREVISTO
La lavadora Doble 250 es un sistema completa-
mente neumático que se utiliza para el lavado
manual de las piezas que se ensucian con pintu-
ra de base de disolvente o base de agua.
La lavadora Doble 250 está diseñada para su
uso por personal cualificado.
Por el término "calificado" , uno de los medios
de personal que se han instruido y entrenado por
el empleador en el uso de la máquina y los
riesgos que esta utilización pueda incurrir (Art.
22, párrafo VI, Título III del Decreto Legislativo
626/94 sobre la obligación de la capacitación
del personal en la introducción de nuevos siste-
mas de trabajo).
En particular, los usuarios también deben ser
instruidos sobre la base de este manual de uso y
mantenimiento y la máquina sólo debe ser
utilizada para la producción para la que es
adecuado, como se indica en el manual.
También se requiere estas obligaciones para los
operadores que intervienen en el transporte, la insta-
lación, mantenimiento y desmontaje de la máquina,
cada uno dedicado en sus propias competencias.
Teniendo en cuenta que esta es una máquina
complejay su uso sólo está permitido por el
personal instruido y capacitado, el acceso a la
zona que pertenece al sistema está prohibido a
los que no han recibido la formación necesaria
por parte del empleador.
3.2. PICTOGRAMAS DE AVISOS
Las advertencias, las obligaciones legales y las
prohibiciones, las cuales deben seguirse con el
fin de operar de manera segura y para evitar
accidentes, se muestran en las etiquetas adhesi-
vas aplicadas a la lavadora Doble 250.
El equipo que tiene en su poder pertenece a la
familia de equipos que se emplean para la
limpieza de pistolas aerográficas, sus accesorios
y complementos, con agua y/o detergente con
base agua, además de aire comprimido.
Fabricado con acero Inoxidable y construido en
conformidad con las disposiciones recogidas en
la directiva 89/392/CEE y sucesivas modifica-
ciones. Está por tanto provista de la marca
De serie está compuesto por:
- Maquina Lavadora, con mangueras y cone-
xiones para proyectar líquido limpiador y aire
comprimido necesarios.
- Manual de Instrucciones.
- Envase.
Elementos opcionales y complementarios del
equipo:
- Mangueras de aire SAGOLA.
- Purificadores y/o Reguladores de aire
SAGOLA.
- Conectores y acoplamientos de aire compri-
mido SAGOLA.

- 5 -
3. NORMAS DE SEGURIDAD
• No encender fuego en las
cercanías del equipo.
• Controlar que los tubos de aspiración y
retorno de líquido limpiador estén
correctamente introducidos y fijados en su
correspondiente depósito.
• Controlar que los tubos de aspiración y
retorno de líquido limpiador no tengan
ningún deterioro o se encuentren doblados.
• Controlar el nivel de líquido limpiador
presente en los depósitos.El nivel de
líquido limpiador mínimo debe cubrir por
completo el filtro del tubo de aspiración.
3.3. VESTUARIO Y E.P.I.
El operador debe usar guantes de goma anti-di-
solvente/anti-ácido con el fin de asegurarse de
que las manos no entren en contacto con los
productos utilizados para el lavado.
El operador debe llevar siempre gafas de protec-
ción para asegurarse de que cualquier pulveriza-
ción del producto no entra en contacto con los
ojos.
El uso de los productos a base de agua no exclu-
ye el uso de ropa adecuada y la evaluación de
riesgos en relación con el medio ambiente de
trabajo, de conformidad con la ley de cada país.
3.4. USO SEGURO
Queda expresamente prohibido utilizar o permi-
tir el uso de la Doble 250 por cualquier persona
que no haya leído completamente, comprendido
y asimilado perfectamente lo que está escrito en
este manual. Queda expresamente prohibido
utilizar o permitir el uso de la Doble 250 por
personal no cualificado o al personal que no
hayan sido adecuadamente entrenados.
La Doble 250 se construyó para el lavado de
piezas u objetos de pequeño tamaño que se
ensuciaban con pintura a base de disolvente y
base de agua.
Si los productos de limpieza entren en contacto
con la piel o los ojos, lave la zona afectada con
abundante agua y consultar a un médico.
Se recomienda que se familiarice con los disposi-
tivos de control y sus funciones antes de comen-
zar a trabajar.
3.5. NÚMERO DE OPERARIOS
Sólo se necesita un operario para manejar la
máquina. La presencia de otros miembros del
personal sólo es posible durante las fases de
instalación, mantenimiento y desmantelamiento.
En todos los casos, el personal que utilice la
máquina, aunque sólo sea de vez en cuando,
debe responder a los requisitos descritos en el
párrafo anterior.
3.6. USO INCORRECTO DE LA MÁQUINA
La máquina fue diseñada con la intención de
sólo para uso profesional.
Cualquier otro uso puede causar daños a la
máquina y/o crear situaciones de peligro para
los que el fabricante no puede ser considerado
responsable.
En particular, queda expresamente prohibido el
uso de disolventes que contienen cloruros o
fluoruros de carbono y sustancias con una base
de hidrocarburos halogénico.
Además, la máquina no debe ser utilizada para
el lavado o el engrase de los objetos diseñados
para entrar en contacto con las sustancias
alimenticias.
Las leyes nacionales de cada país relacionadas
con el uso y la eliminación de los productos
utilizados para la limpieza y para el lavado de
las piezas deben ser observadas, así como para
la eliminación de la propia máquina.
3.7. SEGURIDAD GENERAL Y PREVENCIÓN DE
ACCIDENTES
Esta máquina debe tener como objetivo primor-
dial con el único uso para el cual ha sido diseña-
do expresamente. El fabricante no puede ser
considerado responsable de eventuales daños a
personas, animales y objetos derivados de un uso
incorrecto, erróneo o irracional de la máquina.
Desconecte el abastecimiento neumático de la
máquina antes de realizar cualquier operación
de limpieza o mantenimiento.
En el caso de avería y/o mal funcionamiento de
la máquina, desactivarlo, no intervienen directa-
mente, consulte a un centro de asistencia autori-
zado por el fabricante y utilizar sólo recambios
originales.
El usuario está obligado a comprobar las condi-
ciones ambientales correctas (por ejemplo, las
bajas temperaturas o altas) donde la máquina se
encuentra, lo que puede afectar al rendimiento
y/o dañarlo severamente.
Queda expresamente prohibido el uso de equi-
pos con una llama abierta o soldadores o mani-
pular materiales incandescentes cerca de la
Doble 250.
Queda expresamente prohibido depositar obje-
tos de tamaños y pesos inadecuados en el piso
de trabajo.

- 6 -
4. INSTRUCCIONES DE USO
4.1. OPERACIONES PRELIMINARES DE USO DEL
AGUA
Antes de realizar el lavado, es necesario com-
probar que se inserta el tapón de descarga en la
parte inferior del tanque de lavado.
También asegúrese de que el filtro de tela de
material no tejido se ha colocado correctamente
en el tanque de filtrado.
4.2. LIMPIEZA MANUAL CON EL CEPILLO Y AGUA
Abrir la válvula de cepillo para atomizar el agua
aspirado con la bomba del tanque de recogida
con el cepillo. Después hay que realizar la
limpieza manual de los elementos.
La máquina estará equipada con una rejilla
móvil colocada en el tanque de lavado para
reunir las partes y para llevar a cabo el lavado
manual por medio del cepillo de atomizador o
pulverizador de la pistola de agua equipada.
4.3. INSTRUCCIONES PARA LA DESCARGA DE
AGUA SUCIA DEL TANQUE
Para realizar la descarga cuando el tanque de
lavado está lleno de agua mezclada con pintura,
siga las siguientes instrucciones:
1. Añada el floculante de acuerdo con los
porcentajes indicados por el proveedor del
producto de pintura.
2. Gire el ON / OFF y el regulador mezclador
neumático posicionado en la parte delantera de
la máquina en una dirección en sentido horario.
El aire comenzará a salir a través del tubo mez-
clador. Esto hará que las gotas de agua salgan
por el tubo mezclador. Continuando la rotación
en sentido horario, el regulador aumentará la
intensidad de los chorros de aire y la potencia
relativa de mezcla.
Proporcione correctamente la intensidad de la
mezcla. El uso inadecuado puede causar la
proyección de chorros de líquido/pintura.
Por esta razón, es recomendable utilizar una
intensidad mínima si la mezcla se lleva a cabo
con un tanque parcialmente vacío.
3. Cuando se coagule la pintura, apague el mez-
clador neumático girando el regulador corres-
pondiente en sentido antihorario.
4. Asegúrese de que el filtro de tela se ha colocado
correctamente a medio camino entre la placa de
filtro y el prefiltro de malla de acero inoxidable.
5. Abra el grifo de descarga del tanque, girando
el mango hacia la derecha y en una dirección
horizontal.
6. Espere a la descarga completa del tanque de
lavado.
7. La fase de filtrado tendrá una duración de
unos pocos segundos, en consonancia con el
nivel de limpieza del filtro de tela. Espere hasta
que toda la mezcla pase por el filtro. La pintura
coagulada se quedará en el filtro, mientras que
el agua limpia reutilizable será depositada en el
tanque inferior.
8. Cierre la llave de descarga del tanque de
nuevo, girando el mango en el sentido contrario
a las agujas del reloj y en una posición vertical.

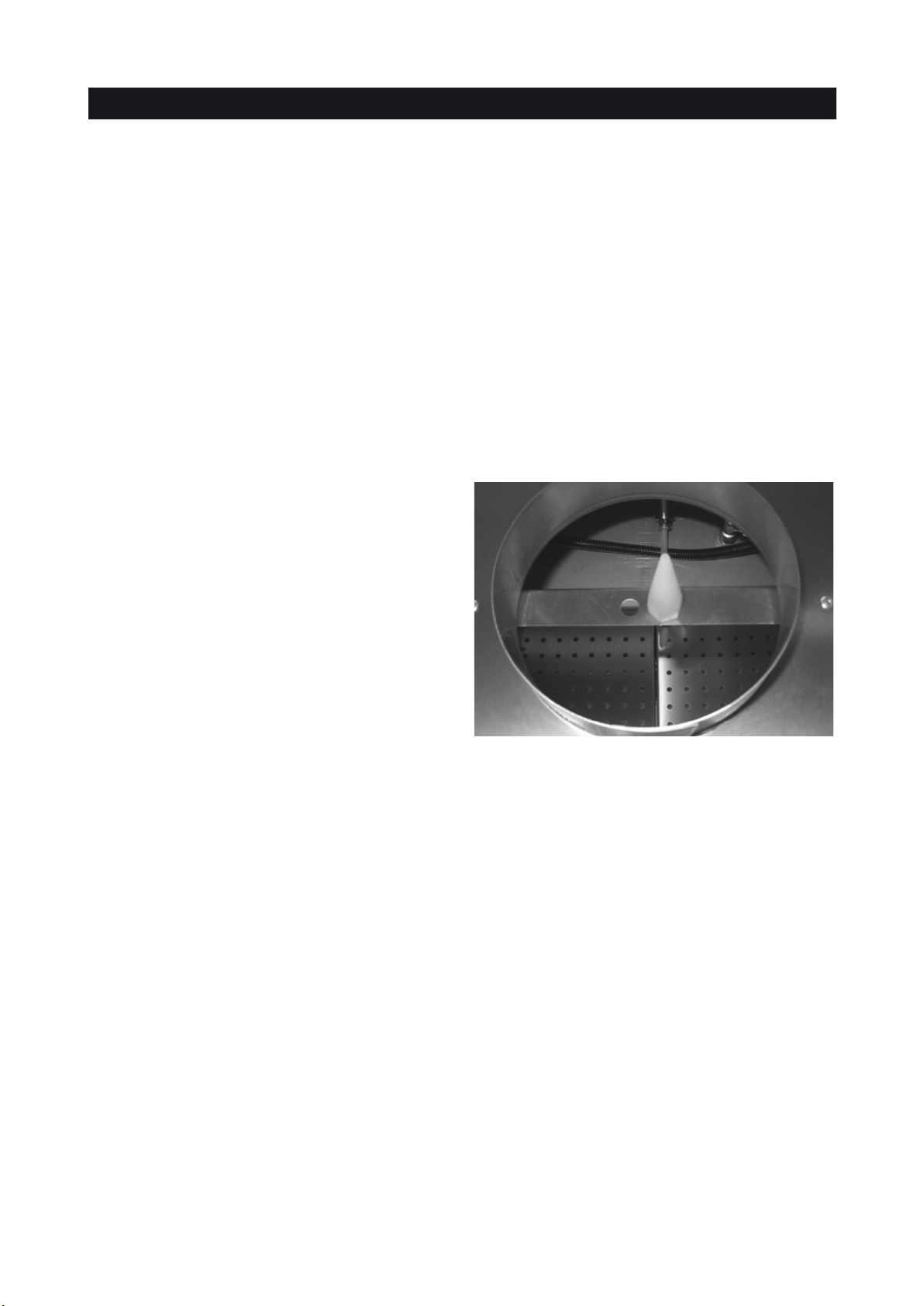

4.4. SISTEMA DE ASPIRACIÓN
La máquina dispone de un sistema de aspiración
para ambas cabinas (lado del disolvente y lado
del agua). El sistema se beneficia de efecto
Venturi generado por una boquilla de atomiza-
ción de aire de alta velocidad que aspira y trans-
mite los humos hacia el exterior de la campana.
La aspiración en los dos campanas se inicia
automáticamente cuando la máquina se encien-
de con la válvula ON / OFF en el panel de
control. También es posible excluir la aspiración
del lado del agua con la válvula de aspiración
Exclusión de control adecuado (del lado del
agua).
4.5. LIMPIEZA MANUAL CON EL CEPILLO
Abra la válvula de cepillo para atomizar el agua
aspirada desde el tanque de recolección con el
cepillo. Después hay que realizar la limpieza
manual de los elementos.
La máquina estará equipada con una rejilla
móvil colocada en el tanque de lavado para
reunir las partes y para llevar a cabo el lavado
manual por medio del cepillo de atomizador o
pulverizador de la pistola de agua equipada.
4.6. ACLARADO MANUAL CON DISOLVENTE
El tubo de atomización está presente en el
interior del tanque en la parte adecuada para el
lavado de disolvente, de la que una pequeña
cantidad de diluyente limpio se descarga en
forma de pulverización.
Abra el grifo de atomización, si desea realizar
un enjuague manual de otra de las partes, o sólo
para descargar el disolvente limpio.
Durante esta fase, la aspiración de humos siem-
pre se encenderá.

- 7 -
5. ESPECIFICACIONES TÉCNICAS
5.1. DATOS TÉCNICOS
Peso: 130 Kg.
Altura: 1,515 mm.
Anchura: 1,280 mm.
Profundidad: 650 mm.
Carga sostenible en los niveles: 20 Kg.
Capacidad del tanque de lavado del lado de
agua: 58 L
Capacidad del tanque de lavado del lado de
disolvente: 50 L
Capacidad de la orilla del agua recogida de
barril: 80 L
La presión del aire de la fuente de alimentación:
10 bar
5.2. DESCRIPCIÓN DE LA MÁQUINA
La Doble 250 es una máquina que ha sido fabri-
cada por completo en acero satinado AISI 304.
La máquina está compuesta por una parte dere-
cha que se utiliza para el lavado de agua y una
parte izquierda para el lavado de disolvente,
cuyas características se muestran de la siguiente
manera:
La parte de la derecha, el lavado del agua, está
compuesto por tres tanques:
a) Depósito superior utilizado para el lavado
manual de piezas, que contiene una cuadrícula
de trabajo en la que se pueden colocar los obje-
tos limpios. Un mezclador neumático que se
encuentra en el interior del tanque y que se nece-
sita para mezclar el floculante y el agua sucia de
pintura.
b) Depósito intermedio, llamado el tanque de
filtrado en el que se coloca el filtro que detiene la
pintura. Deja pasar el agua limpia en el depósito
de recogida inferior.
c) Depósito inferior, llamado el depósito de reco-
gida, de la que una bomba neumática aspira el
agua filtrada, lo que le permite volver al ciclo de
lavado. Este tanque se alimenta desde arriba por
una placa de filtro que soporta respectivamente
un filtro de tela para permitir el filtrado de agua
procedente del tanque de lavado.
El lavado de las piezas que se ensucien con
pintura se lleva a cabo de forma manual con el
cepillo atomizador.
Dentro de esta cabina (lado derecho), hay un
cepillo atomizador con un curso de goteo relati-
vo, que permite la limpieza de las piezas con
agua filtrada, procedente de la red de agua.
El lado izquierdo es adecuado para el lavado
automático de pistolas y piezas varias usando
disolvente limpio. Es completamente neumático y
funciona con una bomba neumática de doble
membrana. La estructura completa es de acero
inoxidable AISI304.
El alojamiento inferior de la máquina deberá
contener los dos tanques de disolvente limpio y
recirculación para ser utilizados para el lavado y
enjuague. Las operaciones de lavado automáti-
cas pueden llevarse a cabo en la parte superior
de la máquina, llamada el nivel del tanque.
El sistema de alimentación de lavado se encuen-
tra dentro del tanque, donde todos los compo-
nentes aerográficos pueden ser debidamente
acomodados. Otros objetos pequeños también
pueden ser posicionados y se lavarán en el
interior del tanque.
Tanto las piezas se suministran con una campana
de extracción, que se pueda excluir en el lado
derecho (lavado con agua).
Otras dos pistolas atomizadoras están disponi-
bles (una es de aire y la otra es de agua) para su
posible uso durante la limpieza manual.
5.3. PRINCIPALES ELEMENTOS DE LA ESTRUCTURA
1 - Base
2 - Cabina (AGUA)
3 - Cabina (DISOLVENTE)
4 - Campana de extracción (AGUA)
5 - Campana de extracción (DISOLVENTE)
6 - Cubre depósito
7 - Cepillo
8 - Controles de pincel (AGUA)
9 - Controles de pincel (DISOLVENTE)
10 - Nivel del tanque (AGUA)
11 - Nivel del tanque (DISOLVENTE)
12 - Tanque (AGUA)
13 - Tanque (DISOLVENTE)
14 - Puerta inferior (AGUA)
15 - Puerta inferior (DISOLVENTE)
16 - Paredes de base

- 8 -
5. ESPECIFICACIONES TÉCNICAS
6. INSTALACIÓN
1
1
6
14
12
10
13
11
16
15
2
8
3
4
5
7
9
LA INSTALACIÓN INCORRECTA DEL EQUIPO
PODRÍAN PROVOCAR DAÑOS A PERSONAS,
ANIMALES U OBJETOS . EL FABRICANTE NO
PUEDE SER CONSIDERADO RESPONSABLE DE
ESTOS DAÑOS
6.1. DISPOSICIÓN DEL SISTEMA DE ILUMINACIÓN
El cliente debe asegurarse de que haya ilumina-
ción adecuada para el entorno y que la ilumina-
ción se ajuste a la normativa vigente. En particu-
lar, el cliente debe disponer la colocación de la
iluminación que ilumine toda la zona de trabajo.
6.2. DISPOSICIÓN DEL SISTEMA NEUMÁTICO
El cliente debe disponer de una línea de aire
comprimido filtrado, suministrado por un com-
presor que sea adecuado para el consumo
requerido. No utilice aire comprimido que
contenga productos químicos, aceites sintéticos
con disolventes orgánicos, sal o gases corrosivos
ya que pueden originar daños o un mal funciona-
miento. La línea de aire comprimido debe llegar
hasta los puntos de suministro de la máquina. Si
el aire comprimido contiene una gran cantidad
de humedad puede causar un mal funcionamien-
to en las válvulas y en los componentes neumáti-
cos. Instale un separador de humedad corriente
abajo del compresor para evitar esto.
6.3. CLASIFICACIÓN SEGÚN LA DIRECTIVA ATEX
La máquina cumple con los requisitos esenciales
de la Directiva 94/9/CE de la UE, más conoci-
da como ATEX ("Atmósferas explosivas"). Se
clasifica en el grupo II categoría G Sistema de 3
letras. Los procedimientos de evaluación de la
conformidad, llevados a cabo por un control
interno de fábrica, permiten la instalación de la
máquina en un entorno donde pueda haber
riesgo de explosión debido a la presencia de
gases, vapores o niebla.
6.4. POSICIONAMIENTO
La Doble 250 se debe colocar en un lugar bien
ventilado.
El área debe estar equipado con todos los
medios previstos por el Legislativo de cada país
en relación con la salud y seguridad de los traba-
jadores en el lugar de trabajo.
Coloque la máquina en el suelo y asegúrese de
que haya suficiente espacio alrededor de la
máquina para llevar a cabo las operaciones
normales de mantenimiento o inspecciones.

- 9 -
6.5. PUESTA EN MARCHA
Las operaciones de conexión a la red neumática
y el posicionamiento de los tubos en los tanques
para la Doble 250 de la máquina se describen
como sigue:
1. Asegúrese que las dos válvulas de Instalación
- Fig.1, nº 3 y nº 4 -, el cepillo - Fig.1, nº 5 - y el
atomizador - Fig.1, nº 6 - están en la posición de
apagado OFF (posición horizontal). También
asegúrese que el regulador del mezclador - Fig.1,
nº 8 - está cerrado (girado completamente en
sentido contrario a las agujas del reloj).
2. Conecte el conector de enchufe rápido de aire
de la máquina - Fig.2 nº 2 - a la línea de aire
comprimido (máx. 10 bar).
3. Retire las puertas inferiores de la lavadora
- pág.18 nº14 y nº15 -.
4. Saque el tanque de filtrado y el tanque de
recogida del hueco inferior de la base de la
lavadora.
5. Llene el depósito inferior con agua, dejando
un espacio de aire de aproximadamente 5 cm.
entre el nivel de agua y la parte inferior del tanque
de filtrado, que está situado por encima.
6. Inserte la mamguera de succión suministrada
con el filtro de aspiración en el depósito inferior
o tanque de recogida.
7. Asegúrese de que el tanque de filtrado quede
firmemente colocado encima de los soportes.
Asegúrese de que éstos soportes se fijan
firmemente al tanque de recogida y proporcionan
estabilidad para el tanque de filtrado, que se sitúa
por encima.
8. Compruebe que la chapa-respaldo de la manta
filtrante se coloca correctamente dentro del tanque
de filtrado. La manta filtrante debe fijarse bien
con los clips del tanque de filtrado y se coloca de
tal manera que se adhiere a la chapa-respaldo
de la manta, así como al tanque de filtrado.
9. Vuelva a colocar el tanque de filtrado y el
tanque de recogida en el hueco inferior de la base
de la lavadora.
10. Cierre las puertas inferiores de la lavadora.
11. Posicione los dos tanques a medio llenar con
diluyente limpio por encima de la base (lado de
disolvente). En uno de los dos, sumerja
completamente los extremos del tubo de
recirculación de disolvente por aspiración - Fig.3
nº13 - suministrado por el filtro - Fig.3 nº6 -.
También se introducirá en el mismo tanque que la
recirculación de diluyente.
12. Sumerja completamente los dos extremos del
tubo de aspiración limpia - Fig.3 nº12 - en el
segundo tanque que siempre contiene diluyente
limpio.
13. Vuelva a colocar la puerta inferior del lado
del disolvente.
6. INSTALACIÓN
Fig.2 Fig.3
Fig.1

- 10 -
De vez en cuando el mal funcionamiento de la
máquina podría ocurrir. En estos casos, hay que
abstenerse del uso de la máquina y proporcionar
un mantenimiento necesario antes de incurrir en
accidentes o daños.
Si la máquina Doble 250 no suministra líquido a
la pistola después de ser alimentada con aire
comprimido y después de haber abierto el grifo,
puede significar que los tubos están obstruidos.
La misma razón también puede ser válida con
relación al sistema neumático.
Llame al fabricante para cualquier información o
cualquier duda antes de intervenir.
Las averías posibles, causas y soluciones se
describen de la siguiente manera:
LADO DEL AGUA
La mezcla de agua sucia no se descarga
Causa
- El escurridor enchufe está bloqueado.
- El tapón del tanque de lavado está bloqueado.
Remedio
- Limpie el escurridor tapón y vuelva a colocar el
tapón de escurridor.
- Revise y limpie el tapón del depósito de lavado,
si es necesario.
La mezcla de agua sucia no se filtra
Causa
- La manta filtrante es demasiado sucia
- El tapón del tanque de lavado está bloqueado.
Remedio
- Limpie y vuelva a colocar la manta filtrante.
- Revise y limpie el tapón del depósito de lavado,
si es necesario.
No sale agua por la pistola / No sale agua por el
cepillo
Causa
- La obstrucción de los tubos de aspiración.
- El tubo de aspiración no se inserta en el depósito
de recogida.
- El depósito de recogida está vacío porque la
manta filtrante está sucia (no filtra).
Remedio
- Desenchufe el extremo del tubo de la bomba y
hacer que el aire haga el camino inverso.
- Introduzca el tubo de aspiración en el interior
del depósito de recogida.
- Vuelva a colocar la manta filtrante.
LADO DEL DISOLVENTE
No sale producto por el tubo de la ducha/
No sale producto por el tubo atomizador/
No sale producto por el cepillo
Causa
- La obstrucción del filtro de aspiración de diluyente.
- Obstrucción del tubo de aspiración.
- El tubo de aspiración no se inserta en el recipiente
de diluyente.
- Contenedor diluyente vacío.
Remedio
- Limpie el exterior del filtro.
- Enchufe el extremo del tubo y hacer que el aire
haga el recorrido inverso.
- Introduzca el tubo de aspiración en el interior
del recipiente de diluyente.
- Rellene el contenedor de diluyente.
El tubo de la ducha no funciona/
El tubo pulverizador no funciona/
No sale aire por la pistola
Causa
- Alimentación neumática de la máquina se ha
separado.
- La válvula de exclusión de la línea de suministro
de aire comprimido se cierra.
Remedio
- Actualice la conexión de la máquina a la red de
alimentación neumática.
- Abra la válvula de la línea de suministro de aire
comprimido.
El tubo atomizador no funciona
Causa
- Alimentación neumática de la máquina se ha
separado.
- La válvula de exclusión de la línea de suministro
de aire comprimido se cierra.
Remedio
- Actualice la conexión de la máquina a la red de
alimentación neumática.
- Abra el valor de exclusión de la línea de
suministro de aire comprimido.
7. CASOS DE MAL FUNCIONAMIENTO Y SOLUCIONES

8. SEGURIDAD Y SALUD
- 11 -
El equipo no debe ser NUNCA utilizado para el
lavado o desengrase de objetos destinados a
estar en contacto con alimentos.
El local debe estar dotado de ventilación suficien-
te y acorde con las normativas y disposiciones
vigentes al respecto. Asimismo debe disponer de
todos los medios previstos en la legislación
referentes a la salud y a la prevención de riesgos
laborables de los operarios.
No supere nunca las presiones de trabajo indica-
das. El equipo esta tarado por el fabricante, de
acuerdo con las prestaciones de diseño descritas
en las características del mismo.
En el entorno del equipo sólo debe existir la
cantidad de producto necesaria para el trabajo
que se está realizando.
Después de finalizar el mismo deberá retornar
los productos no utilizados a su lugar específico
de almacenamiento.
Mantenga la zona de trabajo limpia y exenta de
desechos potencialmente peligrosos (diluyentes,
trapos, etc... ).Durante el trabajo y en la zona de
trabajo, no debe existir ninguna fuente de
ignición (fuego abierto, cigarrillos encendidos,
etc.), ya que durante el mismo se pueden gene-
rar gases fácilmente inflamables. Asimismo
deberá utilizar la protección laboral homologa-
da de acuerdo con las Normativas establecidas
al respecto.
Si el equipo se utiliza de forma inadecuada o se
alteran sus componentes, pueden aparecer daños
materiales y provocar graves secuelas sanitarias
en el propio cuerpo, en personas ajenas y/o
animales, pudiendo llegar incluso la muerte.
SAGOLA, S.A. no se responsabiliza de estos
daños producidos por el mal uso del equipo.
Utilice siempre equipos respiratorios homologa-
dos conforme a las Normativas y Reglamentos
vigentes para protegerse de las posibles emana-
ciones producidas durante el trabajo.
Como medida preventiva general se aconseja
que utilice gafas protectoras, de acuerdo con las
normativas y características ambientales específi-
cas del Centro de trabajo y las Normativas
vigentes.
Utilice guantes.
Si durante la utilización de la lavadora el nivel
sonoro ambiental sobrepasa 90 dB. Es recomenda-
ble el uso de protectores acústicos homologados.
La lavadora en sí misma no propicia ningún
riesgo mecánico de perforaciones, impactos o
pinzamientos, salvo los derivables de instalacio-
nes indebidas o manipulaciones incorrectas.
UTILICE MANGUERAS ANTIESTÁTICAS SAGOLA
PARA ELIMINAR LAS POSIBLES DESCARGAS
ELÉCTRICAS QUE PUDIERAN CREAR RIESGOS DE
INCENDIO O EXPLOSIÓN.
La manipulación del equipo, requiere una aten-
ción adecuada, para evitar que se produzcan en
el mismo deterioros generadores de situaciones
de peligro para el usuario o las personas que se
hallen próximas, como consecuencia de esca-
pes, roturas, etc.
La lavadora está preparada para su uso a tempe-
ratura ambiente. La temperatura máxima de
servicio es de 50oC.
En caso de contacto de la piel o de los ojos con
productos empleados en la limpieza, lavese con
agua y contacte con un médico.
ES ABSOLUTAMENTE DESACONSEJABLE la
utilización de disolventes y/o detergentes que
contengan hidrocarburos halogenados (Triclore-
tano, Cloruro de metilo, etc.), pueden originar
reacciones químicas en el equipo, así como en
sus componentes cincados (el tricloroetano mez-
clado con pequeñas cantidades de agua produ-
ce ácido clorhídrico). Debido a ello, tales compo-
nentes pueden oxidarse y en caso extremos, la
reacción química originada puede efectuarse de
forma explosiva. Utilice productos que no conten-
gan los componentes mencionados. En ningún
caso se deben utilizar ácidos, sosa ( álcalis, o
decapantes, etc.) para la limpieza del equipo.
En general, toda manipulación del equipo debe
realizarse teniendo la precaución de no deterio-
rarlo. Los racores de unión deben estar bien
apretados y en buen estado de uso. Las normas
de seguridad deben estar comprendidas y
aplicadas. El incumplimiento de las indicaciones
del presente manual puede ocasionar incidentes
que pueden repercutir en la integridad física del
usuario, otras personas o animales.
Respete y cumpla las indicaciones relativas a la
preservación del medio ambiente.

- 12 -
Este aparato ha sido fabricado con rigurosa
precisión. Habiendo sido sometido a numerosos
controles antes de su salida de fábrica.
La GARANTÍA concedida es de 2 años, a partir
de la fecha de compra, que será indicada por e
establecimiento vendedor en el lugar habilitado
para el respecto, junto con su sello.
Esta GARANTÍA cubre cualquier defecto de
fabricación, que será subsanado sin cargo para
e comprador. Sin embargo quedan expresamente
excluidas todas aquellas averías resultantes de un
mal uso de aparato, tales como conexiones
incorrectas, rotura por caída o similares, desgaste
normal y en general cualquier deficiencia no
imputable a la fabricación del aparato.
Así mismo se perderá la GARANTÍA cuando se
constate que el aparato ha sido manipulado por
personas ajenas a nuestro Servicio de Asistencia
Técnica.
Esta GARANTÍA no respalda los compromisos
adquiridos con cualquier persona ajena al Servicio
Técnico.
Servicio de Asistencia Técnica
(Tel. [phone] - Fax [phone])
En caso de avería durante el periodo de
GARANTÍA, adjunte al aparato el justificante del
certificado de garantía y entréguelo en el Servicio
de Asistencia que más le interese o bien póngase
en contacto con fábrica.
Queda excluida cualquier exigencia de más
trascendencia contra el proveedor, en particular
la indemnización por daños y prejuicios. Esto se
aplica igualmente a los daños que se originasen
durante el asesoramiento, la adquisición de
práctica y la demostración.
Las prestaciones por garantía no tienen por
consecuencia una prolongación del periodo de
la misma.
No se atenderá en garantía ningún equipo del
cual no conste en los archivos de SAGOLA el
resguardo adjunto, del certificado de garantía
debidamente cumplimentado.
Reservadas la modificaciones Técnicas.
9. CONDICIONES DE GARANTÍA
10. DECLARACIÓN DE CONFORMIDAD
Según la directiva 89/392/CE, Anexo II, Apartado A, de fecha 14 de junio de 1989
Fabricante: SAGOLA S.A.
Dirección: Calle Urartea, 6 · 01010 VITORIA-GASTEIZ (Álava) · ESPAÑA
Declaramos que el producto: Lavadora
Marca: SAGOLA
Modelo: DOBLE 250
Es conforme con las disposiciones de la Directiva de la sobre máquinas (Directiva 89/392/CEE) incluidas las
modificaciones de la misma (91/368/CEE y 93/68/CEE) y la correspondiente trasposición a la Ley Nacional.
Es conforme a los requisitos de las siguientes Directivas europeas
98/37/CEE del 22 de Enero 1998 (SEGURIDAD DE MAQUINARIA)
94/9/CEE (ATEX) del 23 Marzo 1994 II 3 GD
así como a sus modificaciones y actualizaciones, y a las disposiciones según el ordenamiento legislativo
nacional del país de destino.
Es conforme a los requisitos de las siguientes Directivas Europeas, y de haber utilizado para su construcción las
siguientes normas técnicas:
EN 12100:2010 “Seguridad de las máquinas. – Principios generales para el diseño. – La evaluación de riesgos y reducción de riesgos.”
EN 12921-2005+A1:2010 “Máquinas para la limpieza de superficies y pretratamiento de productos industriales que utilizan líquidos o vapores – Requisitos
comunes de seguridad”.
EN 12921-3:2005+A1:2008 “Máquinas para la limpieza de superficies y pretratamiento de productos industriales que utilizan líquidos o vapores – Seguridad
de las máquinas que utilizan líquidos de limpieza inflamables.”
EN ISO 13849-1:2008+AC:2009 “Seguridad de la maquinaria – Partes de los sistemas de mando sometidos a la seguridad.”
EN 1127-1:2011 “Atmósfera explosiva – Prevención de la explosión – Conceptos fundamentales y metodología.”
EN 13463-1:2009 “Equipos no eléctricos para uso en atmósferas potencialmente explosivas – Parte1: Método y requisitos básicos.
Se encuentran disponibles, la documentación técnica completa y las instrucciones de servicio del producto en la
versión original, así como en los idiomas comunitarios de los usuarios.
En Vitoria-Gasteiz, a 01/10/2013 Director General

- 13 -
Index
1 Attention page.14
2 Introduction page.14
3 Safety instructions page.14
3.1. Expected use page.14
3.2. Pictograms for warnings page.14
3.3. Clothing and P.P.E. page.15
3.4. Safety use page.15
3.5. Number of operators page.15
3.6. Incorrect use of the machine page.15
3.7. General safety and accident prevention page.15
4 Operating instructions page.16
4.1. Preliminary operations of water use page.16
4.2. Manual cleaning with brush and water use page.16
4.3. Instructions for dirty water discharge from the tank page.16
4.4. Aspiration system page.16
4.5. Manual cleaning with brush page.16
4.6. Manual rinsing with atomized use of solvent page.16
5 Technical specifications page.17
5.1. Technical data page.17
5.2. Description of the machine page.17
5.3. Principal elements of the structure page.17
6 Instalation page.18
6.1. Arrangement of the lighting system page.18
6.2. Arrangement of the pneumatic system page.18
6.3. Classification according to the ATEX directive page.18
6.4. Positioning page.18
6.5. Putting into use page.19
7 Cases of malfunctioning, failure and error page.20
8 Safety and health page.21
9 Guarantee conditions page.22
10 Declaration of conformity page.22

- 14 -
Before activating the unit, you must read, take note
of, and entirely follow all the indications described
in this Manual.
You must keep the unit in a safe place and one
accessible for all unit users.
The unit must be started and handled exclusively
by personnel instructed in its use and must be
employed only for the purpose for which it was
designed.
Likewise, Accident Prevention Standards,
Regulations, Work Centre Directives and current
legislation and restrictions must be taken into
consideration.
SAGOLA S.A., the SAGOLA logotypes and other
SAGOLA products mentioned in this manual are
registered trademarks or brand names of the
company SAGOLA S.A.
1. ATTENTION
2. INTRODUCTION
3. SAFETY INSTRUCTIONS
• Generic danger. always pay
attention the handling equipment.
• Read the instruction manual carefully
before starting work.
• Wear protective gloves and suitable
clothing.
• Wear safety glasses and personal
protective devices.
• Avoid heat sources (stoves, welding) in
near of the machine.
• No smoking.
3.1. EXPECTED USE
The Double 250 machine is a completely pneu-
matic system that is used for the manual washing
of parts that are dirtied with water-based or
solvent-based paint.
The Double 250 machine is intended for use by
qualified staff.
By the term “qualified”, one means staff that have
been instructed and trained by the employer on
the use of the machine and the risks that this use
may incur (Art. 22, Paragraph VI, Title III of Legis-
lative Decree 626/94 on the obligation of staff
training when introducing new working systems).
In particular, the users must also be instructed
based on this user and maintenance manual and
the machine must only be used for the production
for which it is suited, as indicated in the manual.
These obligations are also required for the opera-
tors involved in the transport, installation, mainte-
nance and dismantling of the machine, each
dedicated to his own competences.
Given that this is a complex machine and its use
is only allowed by instructed and trained staff,
access to the area belonging to the system is
forbidden to those who have not received the
necessary training by the employer.
3.2. PICTOGRAMS FOR WARNINGS
The warnings, legal obligations and the prohibi-
tions, which must be followed in order to operate
safely and to prevent accidents, are shown on
the adhesive labels applied to the Double 250
machine.
The unit in your possession belongs to the family
of units used for cleaning aerographic spray
guns, its accessories, and complements, with
water and/or water based detergent, as well as
compressed air.
Manufactured with stainless steel and constructed
in conformity with provisions found in the
directive 89/392/EEC and subsequent modifica-
tions .
It consists of the following standard features:
- Washing machine, with hoses, connections,
and spray guns to project the necessary cleaning
liquid and compressed air.
- Instruction Manual.
- Packaging.
Optional and complementary unit parts:
- SAGOLA air hoses.
- SAGOLA air Purifiers and/or Regulators.
- SAGOLA compressed air connectors and
couplings.

- 15 -
3. SAFETY INSTRUCTIONS
• No fire near of the equipment.
• Check that the suction pipes and return
cleaning liquid is properly inserted and
fixed in the corresponding deposit.
• Check that the suction pipes and return
liquid cleaner have no damage or are bent.
• Check the cleaning liquid level present
in the deposits. Cleaner liquid minimum
level should cover completely the filter
suction pipe.
3.3. CLOTHING AND P.P.E.
The operator must use anti-solvent/antacid
rubber gloves in order to make sure that the
hands do not come into contact with the products
used for washing.
The operator should always wear goggles to
avoid spraying the product, you can contact with
eyes.
The use of water-based products not exclude the
use of appropriate clothing and risk assessment
in relation to the working environment in accor-
dance with the law of each country.
3.4. SAFETY USE
It’s expressly forbidden to use or allow the use of
Double 250 by anyone who has not read com-
pletely, understood and assimilated exactly what
is written in this manual. It’s expressly forbidden
to use or allow the use of Double 250 by unquali-
fied personnel or personnel have not been
properly trained.
The Double 250 was built for washing parts or
small objects that are soiled with paint solvent
and water based.
If the cleaners come in contact with skin or eyes,
wash with plenty of water and seek medical
area.
It’s recommended that you familiarize yourself
with the control devices and their functions
before starting work.
3.5. NUMBER OF OPERATORS
Only one operator is needed to operate the
machine. The presence of other staff is only possi-
ble during the phases of installation, maintenan-
ce and dismantling.
In all instances, the staff that use the machine,
occasionally, must answer to the requisites
described in the previous paragraph.
3.6. INCORRECT USE OF THE MACHINE
The machine was designed with the intention for
professional use only.
Any other use may cause damage to the machine
and/or create dangerous situations for which the
manufacturer can’t be held responsible.
In particular:
The use of solvents containing chlorides or fluori-
des of carbon and substances with a base of
allogeneic hydrocarbons is expressly prohibited.
In addition, the machine must not be used for
washing or greasing of objects designed to come
into contact with foodstuffs.
National laws regarding the use and disposal of
products used for cleaning and washing parts
must be observed, as well as the elimination of
the machine itself.
3.7. GENERAL SAFETY AND ACCIDENT
PREVENTION
This machine must have as its primary objective
for the sole purpose for which it was expressly
designed. The manufacturer can’t be held respon-
sible for any damage to people, animals and
objects caused by improper, erroneous or unrea-
sonable use of the machine.
Disconnect the air supply to the machine before
performing any cleaning or maintenance.
In case of failure and/or malfunction of the
machine, turn off, not directly intervene; consult a
service center authorized by the manufacturer
and use only original spare parts.
The user is obliged to check the right environmen-
tal conditions (For example, low temperatures or
high) where the machine is located, which may
affect performance and/or severely damaged.
The use of equipment with an open flame or
welders or manipulate incandescent materials
near the Double 250 is expressly prohibited.
It’s expressly forbidden to place objects of sizes
and weights inadequate working on the floor.

4. OPERATING INSTRUCTIONS
- 16 -
4.1. PRELIMINARY OPERATIONS OF WATER USE
Before carrying the washing, it is necessary to
check that the discharge plug at the bottom of the
washing tank is inserted.
Also make sure that the fabric filter in non-woven
material has been correctly positioned on the
filtering tank.
4.2. MANUAL CLEANING WITH BRUSH AND
WATER USE
Open the brush valve to atomize the aspirated
water with the pump from the collecting tank with
the brush. Then carry out the manual cleaning of
the parts.
The machine will be equipped with a mobile grid
placed on the washing tank to gather the parts
and to carry out the manual washing by means
of the atomizer brush or the equipped water
atomizer gun.
4.3. INSTRUCTIONS FOR DIRTY WATER
DISCHARGE FROM THE TANK
To carry out the discharge when the washing
tank is full of water mixed with paint, follow the
following instructions:
1. Add the coagulant according to the percenta-
ges indicated by the supplier of the paint
product;
2. Rotate the ON/OFF and the pneumatic mixer
regulator positioned on the front of the machine
in a clockwise direction. Air will begin to come
out from the mixer tube. This will make the water
bubble with the mixing actions. Continuing the
clockwise rotation of the regulator will increase
the intensity of the air jets and the relative mixing
power.
Correctly proportion the intensity of the mixing.
Improper use could cause the projection of
sprays of liquid/paint.
For this reason, it is advisable to use a minimum
intensity if the mixing is carried out with a partia-
lly empty tank.
3. When the paint is coagulated, shut off the
pneumatic mixer by rotating the appropriate
regulator in an anticlockwise direction.
4. Make sure that the fabric filter has been posi-
tioned correctly halfway between the filter plate
and the pre-filter in stainless steel mesh.
5. Open the tank discharge tap, turning the
relative handle in a clockwise direction and in a
horizontal direction.
6. Wait for the complete discharge of the
washing tank.
7. The filtering phase will last for a few seconds
in line with the cleaning level of the fabric filter.
Wait until all the mixture goes through the filter.
The coagulated paint will stay in the filter, while
the re-usable clean water will be deposited in the
botton tank.
8. Close the tank discharge tap again, turning
the relative handle in an anti-clockwise direction
and in a vertical position.
4.4. ASPIRATION SYSTEM
The machine has an aspiration system for both
cabins (solvent-side and water-side). The system
benefits from the Venturi effect generated by a
high-speed air atomizing nozzle that aspirates
and conveys the fumes towards the outside of the
hood.
The aspiration in both hoods starts up automati-
cally when the machine is turned on with the
ON/OFF valve on the control pad. It is also
possible to exclude the water-side aspiration with
the appropriate control Exclusion aspiration
valve (water-side).
4.5. MANUAL CLEANING WITH BRUSH
Open the brush valve to atomize the water aspi-
rated from the collection tank with the brush.
Then carry out the manual cleaning of the parts.
The machine will be equipped with a mobile grid
placed on the washing tank to gather the parts
and to carry out the manual washing by means
of the atomizer brush or the equipped water
atomizer gun.
4.6. MANUAL RINSING WITH ATOMIZED USE OF
SOLVENT
The atomizing tube is present inside the tank in
the part suitable for solvent washing, from which
a small quantity of clean diluent is discharged in
a spray form.
Open the atomizing tap if you wish to carry out
a different manual rinsing of the parts or to only
discharge the clean solvent.
During this phase, the aspiration of fumes will
always be turned on.

- 17 -
5. TECHNICAL SPECIFICATIONS
5.1. TECHNICAL DATA
Weight: 130 Kg.
Height: 1,515 mm.
Width: 1,280 mm.
Depth: 650 mm.
Sustainable load on levels: 20 Kg.
Capacity of water-side washing tank: 58 L
Capacity of solvent-side washing tank: 50 L
Capacity of water-side collection barrel: 80 L
Air pressure of power supply: 10 bar
5.2. DESCRIPTION OF THE MACHINE
The Double 250 is a machine that has been
manufactured completely in satinized steel AISI
304.
The machine is made up by a right-hand part that
is used for water washing and a left-hand part for
solvent washing, whose characteristics are
shown as follows:
The right-hand part, with the water washing, is
made up by two 3 tanks:
a) Upper tank used for manual washing of parts,
containing a working grid on which the clean
objects can be placed. A pneumatic mixer is
located inside the tank that is needed to mix the
flocculant and the dirty paint water.
b) Intermediate tank, called the filtering tank,
where the filter is positioned that stops the paint,
letting the clean water pass into the lower collec-
ting tank.
c) Lower tank, called the collection tank, from
which a pneumatic pump aspirates the filtered
water, allowing it to return to the washing cycle.
This tank is fed upwardly by a filter plate that
respectively supports a fabric filter in non-woven
fabric to allow the filtering of water coming from
the washing tank.
The washing of parts that are dirtied with paint
takes place manually with the atomizer brush.
Inside this cabin (right-hand side), there is an
atomizer brush with a relative drip course, which
allows the cleaning of parts with filtered water as
well as the water coming from the water network.
The left-hand side is suitable instead for automa-
tic washing with guns and various parts using
clean solvent. It is completely pneumatic and uses
a double-membrane pneumatic pump in order to
operate. The complete structure is in stainless
steel AISI304.
The lower accommodation of the machine must
contain the two clean and re-circulating solvent
barrels to be used for washing and rinsing. The
automatic washing operations can be carried out
in the top part of the machine, called the tank
level.
The washing feed system is located inside the
tank, where all the aerograph components can
be duly accommodated. Other small objects can
also be positioned and washed inside the tank.
Both the parts are supplied with a fume hood,
which can be excluded on the right-hand side
(water washing);
Another two atomizer guns are available (one is
air and the other is water) for possible use during
the manual cleaning.
5.3. PRINCIPAL ELEMENTS OF THE STRUCTURE
1 - Base
2 - Water side cabin
3 - Solvent side cabin
4 - Water side fume hood
5 - Solvent side fume hood
6 - Tank cover
7 - Drip course brush
8 - Water-side brush controls
9 - Solvent-side brush controls
10 - Water-side tank level
11 - Solvent-side tank level
12 - Water-side tank
13 - Solvent-side tank
14 - Water-side lower door
15 - Solvent-side lower door
16 - Base walls

- 18 -
5. TECHNICAL SPECIFICATIONS
6. INSTALATION
1
1
6
14
12
10
13
11
16
15
2
8
3
4
5
7
9
INCORRECT INSTALLATION OF THE MACHINE MAY
CAUSE DAMAGE TO PEOPLE, ANIMALS OR
OBJECTS. THE MANUFACTURER CANNOT BE
CONSIDERED RESPONSIBLE FOR THESE DAMAGES
6.1. ARRANGEMENT OF THE LIGHTING SYSTEM
The Client must make sure that there is suitable
lighting for the surroundings and that the lighting
conforms to the regulations in force. In particular,
the Client must arrange the positioning of lighting
that illuminates all the working area.
6.2. ARRANGEMENT OF THE PNEUMATIC
SYSTEM
The Client must arrange a line of filtered com-
pressed air supplied by a compressor that is
suitable for the consumption required. Do not use
compressed air that contains chemical products,
synthetic oil with organic solvents, salts or corro-
sive gases as they can cause damage or malfunc-
tioning. The line of compressed air must arrive up
to the supply points of the machine. If the com-
pressed air contains a large amount of moisture,
it may cause malfunctioning in the valves and in
the pneumatic components. Install a moisture
separator downstream from the compressor to
avoid this.
6.3. CLASSIFICATION ACCORDING TO THE ATEX
DIRECTIVE
The machine conforms to the essential requisites
of the EU Directive 94/9/EC, better known as
ATEX (“Explosive Atmospheres”). It is classified
as group II category 3 letter G system. The
assessment procedures of conformity, carried out
by an internal factory check, allow the installa-
tion of the machine in surroundings where there
may be potentially explosive atmospheres due to
the presence of gas, fumes or mist.
6.4. POSITIONING
The Double 250 must be positioned in a well-ai-
red place.
The area must be equipped with all means provi-
ded for by the Italian Legislative each country
with reference to the health and safety of the
workers in the working environment.
Position the machine on the floor and make sure
that there is sufficient space around the machine
to carry out normal maintenance operations or
inspections.

- 19 -
6. INSTALATION
Fig.2 Fig.3
Fig.1
6.5. PUTTING INTO USE
The connection operations to the pneumatic network
and the positioning of tubes in the tanks for the
Double 250 machine are described as follows:
1. Make sure that the two valves of machine -Fig.1,
n. 3 y n. 4-, brush - Fig.1, n. 5 - and the atomizer
- Fig.1, n. 6 - are in the OFF position (horizontal
position). Also make sure that the mixer regulator
- Fig.1, n. 8 - is closed (rotated completely in an
anti-clockwise direction).
2. Connect the machine’s network air compressor
attachment - Fig.2 n. 2 - to the line of compressed
air (max. 10 bar).
3. Remove the machine’s lower doors - page18
n.14 and n.15 -.
4. Pull out the filter basin and the collection basin
from the base.
5. Fill the collection basin with water, leaving an
air space of approximately 5cm. between the
water level and the bottom of the filter basin, which
is situated above.
6. Insert the aspirator tube supplied by the
cigar-shaped filter for the aspiration tube between
the collection basin and the filter basin.
7. Make sure that the filter basin is positioned
firmly above the supports for the filtering basin.
Make sure that these supports are inserted and
welded firmly to the collection basin and provide
stability for the filter basin, which is situated
above.
8. Check that the fabric filter support grid is
correctly positioned inside the filter basin. The
fabric filter in non-woven material must be fixed
with the appropriate filter-holding clips and
positioned in such a way that it adheres to the
fabric filter support grid as well as to the filter
basin.
9. Replace the filter basin and the collection basin
onto the base.
10. Shut the machine’s lower water-side door.
11. Position two tanks half-full with clean diluent
above the base (solvent-side). In one of the two,
completely immerse the re-circulating solvent
aspiration tube - Fig.3 n.13 - supplied by the filter
- Fig.3 n.6 -. Also insert the discharge tube in the
same tank that always contains the re-circulating
diluent.
12. Completely immerse the two ends of the clean
aspiration tube - Fig.3 n.12 - in the second tank
that always contains clean diluent.
13. Replace the machine’s solvent-side lower
door.

- 20 -
Occasionally poor functioning of the machine may
occur. In these instances, one must refrain from
using the machine and provide the necessary
maintenance before incurring accidents or damage.
If the Double 250 machine does not supply liquid
to the atomizer after having been supplied with
compressed air and after having opened the tap,
it may signify that the tubes are blocked.
The same reason can also be valid with regard to
the pneumatic system.
Call the manufacturer for any information or with
any doubts before intervening.
The possible malfunctions, causes and remedies
are described as follows:
WATER SIDE
The mixture of dirty water is not discharged
Cause
- The plug drainer is blocked.
- The washing tank plug is blocked.
Remedy
- Clean the plug drainer.
- Replace the plug drainer.
- Check and clean the washing tank plug, if
needed.
The mixture of dirty water is not filtered
Cause
- The filter in “non-woven fabric” is too dirty.
- The washing tank plug is blocked.
Remedy
- Replace the filter in non-woven fabric.
- Check and clean the washing tank plug, if
needed.
The gun does not disburse water/
Brush does not disburse water
Cause
- Obstruction of the aspiration tubes.
- The aspiration tube isn’t inserted into the collection
tank.
- The collection tank is empty because the filter in
non-woven fabric is blocked (it doesn’t filter).
Remedy
- Plug the end of the tube and make it do the reverse
air path.
- Insert the aspiration tube inside the lower collection
tank.
- Replace the filter in non-woven fabric.
SOLVENT SIDE
The tube of the shower does not disburse product/
The atomizer tube does not disburse product/
Brush does not disburse product
Cause
- Obstruction of the diluent aspiration filter.
- Obstruction of aspiration tube.
- The aspiration tube isn’t inserted into the diluent
container.
- Diluent container empty.
Remedy
- Clean the outside of the filter.
- Plug the end of the tube and make it do the reverse
air path.
- Insert the aspiration tube into the inside of the
diluent container.
- Diluent container to be refilled.
The tube of the shower does not work/
The atomizer tube does not work/
The gun does not disburse air
Cause
- The machine’s pneumatic supply has been
detached.
- The exclusion valve of the supply line of
compressed air is shut.
Remedy
- Refresh the connection of the machine with the
pneumatic supply network.
- Open the valve of the supply line of compressed
air.
The atomizer tube does not work
Cause
- The machine’s pneumatic supply has been
detached.
- The exclusion valve of the supply line of
compressed air is shut.
Remedy
- Refresh the connection of the machine with the
pneumatic supply network.
- Open the exclusion value of the supply line of
compressed air.
7. CASES OF MALFUNCTIONING, FAILURE AND ERROR
