Samsung DW6 R707 Series User manual

Zmywarka do naczyń
Instrukcja obsługi
Serie DW6*R707*/DW6*R705*/DW6*R704*
DW7500RM_DD81-02968E-02_PL.indd 1 2020-08-18  5:39:11

Polski2
Spis treści
Spis treści
Zasady bezpieczeństwa 4
Co trzeba wiedzieć o zasadach bezpieczeństwa 4
Ważne symbole dotyczące bezpieczeństwa 4
Instrukcje dotyczące oznaczenia WEEE 5
Ważne zasady dotyczące bezpieczeństwa 6
Instrukcje dotyczące obsługi zmywarki do naczyń 8
Instrukcje dotyczące bezpieczeństwa dzieci 9
Instrukcje dotyczące montażu zmywarki 10
Montaż 13

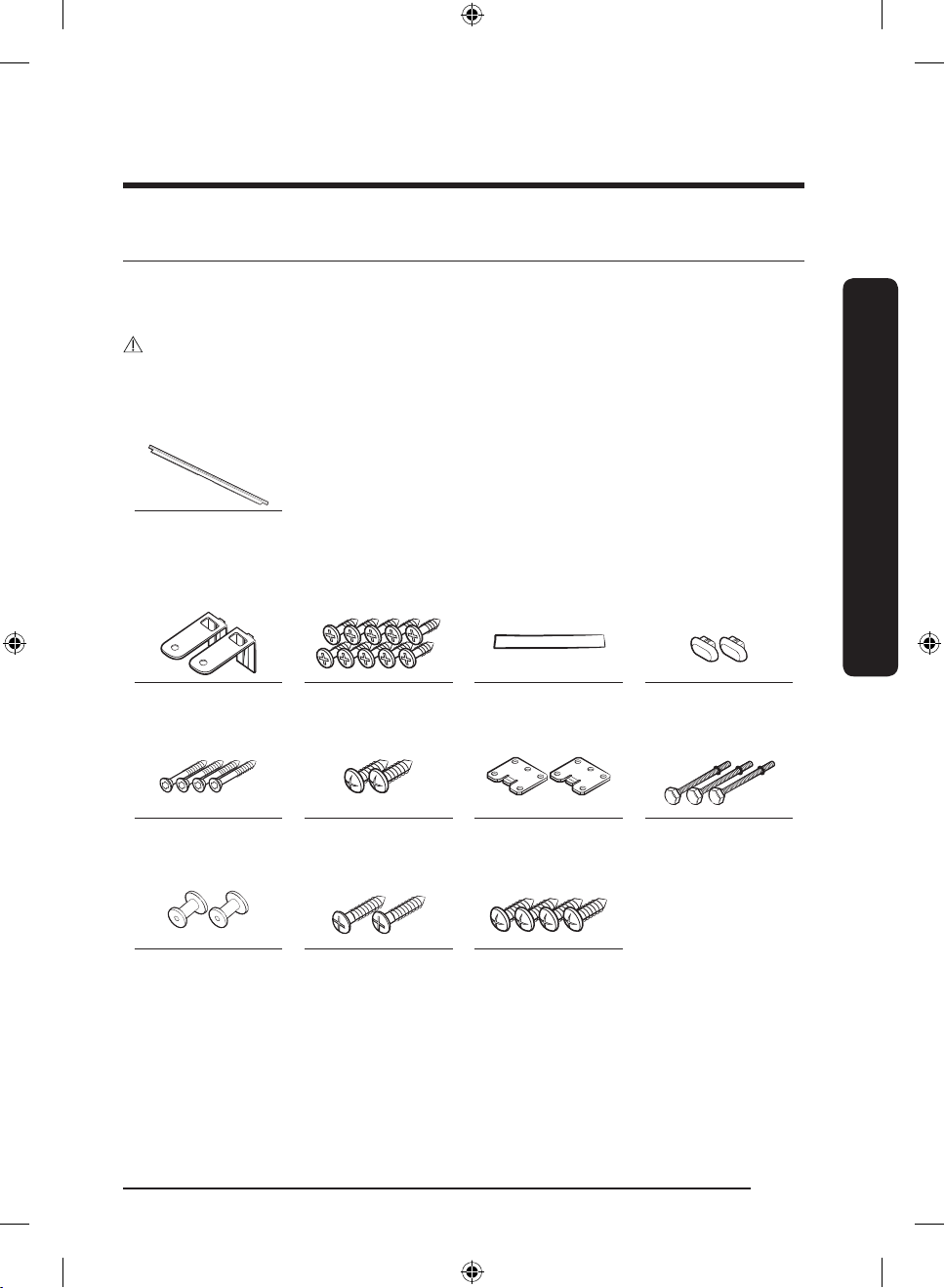

Zawartość zestawu 13
Wymogi dotyczące montażu 16
Montaż krok po kroku 18
Listwa przypodłogowa 35
Panel ochronny (seria DW6*R70**U*) 37
Przed rozpoczęciem 38
Przegląd zmywarki 38
Przedmioty, których nie można myć w zmywarce 40
Podstawowe użycie koszy 41
Komora na detergent 45
Zbiornik na nabłyszczacz 47
Zbiornik soli 48
Czułość panelu sterowania 49
Tryb ustawień 50
Obsługa 52
Panel sterowania 52
Omówienie programów 54
Prosta procedura rozpoczęcia 55
Zbiornik soli 56
Opóźniony start 58
Blokada sterowania 58
Konserwacja 59
Czyszczenie 59
Długoterminowa obsługa 62
Rozwiązywanie problemów 63
Punkty kontrolne 63
Kody komunikatów 66
DW7500RM_DD81-02968E-02_PL.indd 2 2020-08-18  5:39:11

Polski 3
Spis treści
Tabela programów 67
Dodatek 69
Transport/przemieszczanie 69
Ochrona przed mrozem 69
Utylizacja zmywarki i ochrona środowiska 69
Dane techniczne 70
Zgodność ze standardami 71
DW7500RM_DD81-02968E-02_PL.indd 3 2020-08-18  5:39:11

Polski4
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Gratulujemy zakupu nowej zmywarki do naczyń rmy Samsung. Niniejsza instrukcja zawiera ważne informacje
dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o poświęcenie czasu na przeczytanie
niniejszej instrukcji. Zawarte w niej informacje pozwalają optymalnie wykorzystać bogactwo zalet i funkcji
zmywarki do naczyń.
Co trzeba wiedzieć o zasadach bezpieczeństwa
Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat bezpiecznego i
efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia. Instrukcję należy zachować do
wglądu i przechowywać w bezpiecznym miejscu w pobliżu urządzenia. Urządzenia należy używać wyłącznie
w celu, do którego zostało ono wyprodukowane, w sposób zgodny z niniejszą instrukcją obsługi.
Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich możliwych
warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego rozsądku i ostrożności podczas
montażu, konserwacji i obsługi zmywarki do naczyń.
Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli, charakterystyka
zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego w instrukcji. Część ostrzeżeń
może nie mieć zastosowania. W razie pytań lub wątpliwości należy skontaktować się z najbliższym centrum
serwisowym lub poszukać pomocy i informacji w witrynie www.samsung.com.
Ważne symbole dotyczące bezpieczeństwa
Znaczenie ikon i oznaczeń w tej instrukcji obsługi:
OSTRZEŻENIE
Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć i/lub
zniszczenie mienia.
PRZESTROGA
Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie mienia.
UWAGA
Wskazuje ryzyko obrażeń ciała lub zniszczenia mienia.
Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych osób. Należy
ich ściśle przestrzegać.
Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy urządzenia
zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję kolejnemu właścicielowi.
DW7500RM_DD81-02968E-02_PL.indd 4 2020-08-18  5:39:11

Polski 5
Zasady bezpieczeństwa
Instrukcje dotyczące oznaczenia WEEE
Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)
(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)
To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza,
że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np.
ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi
odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko
naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy
o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny
recykling i praktykowanie ponownego wykorzystania materiałów.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska
recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni
skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu
produktu, lub z organem władz lokalnych.
Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić
warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z
innymi odpadami komercyjnymi.
Informacje na temat zobowiązań rmy Samsung w zakresie ochrony środowiska i określonych obowiązków
regulacyjnych dotyczących produktu, np. związanych z rozporządzeniem REACH, dyrektywą WEEE, utylizacją
baterii można uzyskać na naszej stronie internetowej poświęconej zrównoważonemu rozwojowi, dostępnej za
pośrednictwem witryny Samsung.com.
DW7500RM_DD81-02968E-02_PL.indd 5 2020-08-18  5:39:11

Polski6
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Ważne zasady dotyczące bezpieczeństwa
W celu ograniczenia ryzyka pożaru, porażenia prądem lub obrażeń
ciała podczas korzystania z tego urządzenia należy przestrzegać
podstawowych zasad bezpieczeństwa:
1. Urządzenie nie jest przeznaczone do użytku przez osoby (w
tym dzieci) o ograniczonej sprawności zycznej, zmysłowej
lub umysłowej, a także osoby nieposiadające odpowiedniej
wiedzy i doświadczenia bez zapewnienia nadzoru lub udzielenia
instrukcji dotyczących obsługi urządzenia przez osobę
odpowiedzialną za ich bezpieczeństwo.
2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby o
ograniczonej sprawności zycznej, zmysłowej lub umysłowej,
a także osoby nieposiadające wiedzy i doświadczenia mogą
używać urządzenia wyłącznie pod nadzorem lub jeżeli
otrzymały informacje dotyczące bezpiecznej obsługi urządzenia
i rozumieją związane z nim zagrożenia. Dzieciom nie wolno
bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być
wykonywane przez dzieci bez nadzoru.
3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.
4. Ze względów bezpieczeństwa uszkodzony przewód zasilający
musi zostać wymieniony przez producenta, w autoryzowanym
serwisie lub przez wykwalikowaną osobę.
5. Do urządzenia dołączono nowe przyłącza, których należy użyć
do podłączenia go. Nie należy używać starych przyłączy.
DW7500RM_DD81-02968E-02_PL.indd 6 2020-08-18  5:39:11

Polski 7
Zasady bezpieczeństwa
6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie, nie
mogą one być zasłonięte przez dywan.
7. Do użytku w Europie: Urządzenie należy przechowywać w
miejscu niedostępnym dla dzieci do 3-go roku życia, o ile nie są
one pod stałym nadzorem.
8. PRZESTROGA:Aby uniknąć zagrożenia związanego z
nieumyślnym zresetowaniem bezpiecznika termicznego, nie
należy podłączać urządzenia za pośrednictwem zewnętrznego
wyłącznika, takiego jak wyłącznik czasowy, lub do obwodu,
który jest regularnie włączany i wyłączany przez dostawcę
energii.
9. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce należy
wkładać do kosza ostrzem w dół lub kłaść je poziomo.
Urządzenie jest przeznaczone do użytku w gospodarstwach
domowych i podobnych miejscach, takich jak:
• kuchnie dla pracowników w sklepach, biurach i innych miejscach
pracy;
• gospodarstwa rolne;
• hotele, motele i inne środowiska mieszkalne (do użytku przez
klientów);
• placówki oferujące nocleg i śniadanie.
DW7500RM_DD81-02968E-02_PL.indd 7 2020-08-18  5:39:11

Polski8
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Instrukcje dotyczące obsługi zmywarki do naczyń
Niniejsza zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została wyprodukowana z
myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania, takich jak:
• sklepy,
• biura i salony,
oraz przez klientów takich placówek, jak:
• hostele i domy dla gości.
Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców, zgodnie z
instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może być niebezpieczne.
Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego zastosowania
lub obsługi.
W zmywarce do naczyń nie należy używać rozpuszczalników. Może to spowodować eksplozję.
Detergentu do zmywarek nie wolno wdychać ani spożywać. Detergenty do zmywarek zawierają składniki
drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy ustnej lub gardła w
przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku spożycia lub dostania się detergentu do
układu oddechowego należy natychmiast skontaktować się z lekarzem.
Należy unikać pozostawiania niepotrzebnie otwartych drzwi, ponieważ można się o nie potknąć.
Na otwartych drzwiach nie wolno siadać ani opierać się o nie. Może to spowodować przewrócenie i
uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika.
Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w zmywarkach do
naczyń. Nie należy używać płynu do mycia naczyń.
Nie należy używać żadnych środków do czyszczenia o wysokiej kwasowości.
Zbiornika na nabłyszczacz nie należy napełniać detergentem w proszku lub w płynie. Może to spowodować
poważne uszkodzenie zbiornika.
Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi uszkodzeniem
układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się, że wybrano właściwe
opakowanie soli do zmywarek.
Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli mogą
zawierać nierozpuszczalne dodatki, które utrudnią funkcjonowanie układu zmiękczania wody.
W przypadku urządzenia z koszem na sztućce (niektóre modele), umieszczenie sztućców w koszu rączkami
do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak ustawiać rączkami do
góry, ponieważ zmniejsza to ryzyko urazu.
W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w gorącej wodzie,
takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka temperatura wewnątrz zmywarki
może spowodować ich roztopienie lub zniekształcenie.
W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy dozownik jest suchy.
W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do wilgotnego dozownika spowoduje jego
zatkanie i może nie zostać dokładnie rozproszony.
Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je poziomo.
DW7500RM_DD81-02968E-02_PL.indd 8 2020-08-18  5:39:11

Polski 9
Zasady bezpieczeństwa
Instrukcje dotyczące bezpieczeństwa dzieci
To urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny być trzymane z
dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w pobliżu zmywarki do naczyń, a także
na obsługiwanie jej. Dzieci nie rozumieją związanych z tym zagrożeń. Należy ich pilnować za każdym razem,
gdy pracujesz w kuchni. Istnieje niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy.
Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności zycznej, zmysłowej lub umysłowej, a także
osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod nadzorem lub jeżeli
otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją związane z nim zagrożenia.
Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci
bez nadzoru.
Starsze dzieci mogą korzystać ze zmywarki do naczyń wyłącznie jeśli otrzymały dokładne wyjaśnienia
dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze świadomością wszystkich
zagrożeń wynikających z nieprawidłowego użytkowania go.
DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!
Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia mogą
spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie.
Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą znajdować
się pozostałości detergentu.
Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy natychmiast
skontaktować się z lekarzem.
DW7500RM_DD81-02968E-02_PL.indd 9 2020-08-18  5:39:11

Polski10
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Instrukcje dotyczące montażu zmywarki
Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z zewnątrz.
W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone urządzenie stanowi
zagrożenie.
Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego gniazdka z
przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do naczyń tak, aby można było
odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej informacji dostępnych jest w części „Przegląd
zmywarki” na stronie 38).
Za zmywarką do naczyń nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń do gniazdka
może spowodować ryzyko przegrzania i pożaru.
Zmywarka do naczyń nie może być zamontowana pod płytą grzejną. Wysokie temperatury wytwarzane przez
płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego samego powodu urządzenie nie
powinno być montowane w pobliżu otwartego okna lub sprzętu oddającego ciepło, takiego jak grzałki itp.
Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i wyregulowania
sprężyn drzwi.
Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie i pobór
prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z elektrykiem.
Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie stałe
połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych norm dotyczących
bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek wątpliwości należy skontaktować się z
elektrykiem.
Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np. porażenie prądem).
Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy ani przedłużacza. Nie
gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem).
Urządzenie może być montowane w środowiskach mobilnych (np. na okrętach) wyłącznie pod warunkiem
przeprowadzenia oceny ryzyka przez odpowiednio wykwalikowanego specjalistę.
DW7500RM_DD81-02968E-02_PL.indd 10 2020-08-18  5:39:11

Polski 11
Zasady bezpieczeństwa
Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w wodzie.
W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody elektryczne.
Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi.
Montaż, konserwacja i naprawy mogą być wykonywane jedynie przez wykwalikowaną i kompetentną
osobę, w całkowitej zgodzie z krajowymi i lokalnymi przepisami dotyczącymi bezpieczeństwa. Wykonywanie
napraw i innych prac przez osoby niewykwalikowane może stwarzać zagrożenie. Producent nie ponosi
odpowiedzialności za nieautoryzowane prace.
Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi przez wodę,
jeżeli spełnione są następujące warunki:
• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.
• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to potrzebne.
• Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np. podczas urlopu).
• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak pozostawać
podłączone do źródła zasilania.
Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy odłączyć je od
źródła zasilania i skontaktować się ze sprzedawcą lub serwisem.
Nieautoryzowane naprawy grożą nieprzewidywalnymi zagrożeniami dla użytkownika, za które producent nie
ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez autoryzowanego pracownika
serwisu.
Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż wyłącznie
takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia.
Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania (poprzez
wyłączenie gniazda i wyjęcie wtyczki).
Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem dostarczonym przez
producenta. Ze względów bezpieczeństwa, jego montaż może zostać przeprowadzony wyłącznie w serwisie
lub przez autoryzowanego pracownika serwisu.
W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną uwagę na
utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie obejmuje żadnych
uszkodzeń spowodowanych przez karaluchy lub inne szkodniki.
DW7500RM_DD81-02968E-02_PL.indd 11 2020-08-18  5:39:11

Polski12
Zasady bezpieczeństwa
Zasady bezpieczeństwa
W przypadku awarii lub podczas czyszczenia urządzenia, izolacja elektryczna jest całkowita tylko gdy:
• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,
• urządzenie jest wyłączone z sieci,
• bezpiecznik sieciowy jest wyłączony,
• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany).
W urządzeniu nie wolno wprowadzać żadnych modykacji bez zgody producenta.
Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części
mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem prądem.
Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez pracownika serwisu
autoryzowanego przez producenta. W przeciwnym razie gwarancja straci ważność.
Podczas montażu produktu upewnij się, że dostępna jest odpowiednia ilość miejsca ze wszystkich stron,
umożliwiająca poprawną wentylację. Jeśli przestrzeń między urządzeniem a zlewem nie jest wystarczająca,
może to spowodować uszkodzenie zlewu lub pojawienie się pleśni.
Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca zamieszkania.
(Więcej informacji dostępnych jest w części „Zbiornik soli” na stronie 48).
DW7500RM_DD81-02968E-02_PL.indd 12 2020-08-18  5:39:11

Polski 13
Montaż
Montaż
Zawartość zestawu
Należy upewnić się, że w opakowaniu produktu znajdują się wszystkie elementy. W przypadku pytań
dotyczących zmywarki lub jej części należy skontaktować się z lokalnym centrum obsługi klienta rmy
Samsung lub ze sklepem. Rzeczywisty wygląd zmywarki może się różnić w zależności od modelu i kraju.
PRZESTROGA
Po rozpakowaniu zmywarki ze względów bezpieczeństwa opakowanie należy trzymać z dala od dzieci.
Dotyczy tylko modeli DW6*R707*
Górna listwa boczna (1)
Modele FBI (do całkowitej zabudowy, DW6*R70**BB)
Górny wspornik (2 szt.) Śruby Ø4 X 14 (10 szt.) Naklejka ochronna
(1 szt.)
Plastikowe zaślepki
(2 szt.)
Śruby Ø3,5 X 45 (4 szt.) Śruby Ø3,5 X 16 (2 szt.) Wsporniki drzwiczek
(2 szt.)
Wysokie nóżki (3 szt.)
Uchwyty do frontów
meblowych (mocowania
paneli drewnianych,
2 szt.)
Śruby Ø3,5 X 25 (2 szt.) Śruby Ø3,9 X 13 (4 szt.)
DW7500RM_DD81-02968E-02_PL.indd 13 2020-08-18  5:39:12

Polski14
Montaż
Montaż
Modele SBI (do częściowej zabudowy, DW6*R70**S*)
Górny wspornik (2 szt.) Śruby Ø4 X 14 (2 szt.) Naklejka ochronna
(1 szt.)
Plastikowe zaślepki
(2 szt.)
Śruby Ø3,5 X 45 (4 szt.) Śruby Ø3,5 X 16 (2 szt.) Wysokie nóżki (3 szt.) Rzep (2 szt.)
Drewniany element
dystansujący (6 szt.)
Śruby Ø3,9 X 13 (4 szt.)
Modele BU (do montażu pod blatem, DW6*R70**U*)
Uchwyty górne (2 szt.) Śruby Ø4 X 14 (2 szt.) Wysokie nóżki (3 szt.) Śruby Ø3,5 X 16 (2 szt.)
Uchwyty panelu
ochronnego (2 szt.)
Panel ochronny Plastikowe zaślepki
(2 szt.)
Śruby panelu
ochronnego (4 szt.)
Zaślepki panelu
ochronnego (4 szt.)
Naklejka ochronna
(1 szt.)
Śruby Ø3,9 X 13 (4 szt.)
DW7500RM_DD81-02968E-02_PL.indd 14 2020-08-18  5:39:13

Polski 15
Montaż
Zestaw instalacyjny (niedostarczony)
Zacisk węża
Wymagane narzędzia (niedostarczone)
Okulary ochronne Rękawice Latarka Klucz (22 mm)
do przedniej stopki
Śrubokręt Torx T15 Kombinerki Szczypce Miarka zwijana
Ołówek Śrubokręt krzyżowy Śrubokręt płaski Nóż
Poziom Otwornica
(80–100 mm)
DW7500RM_DD81-02968E-02_PL.indd 15 2020-08-18  5:39:13

Polski16
Montaż
Montaż
Wymogi dotyczące montażu
Aby zapobiec ryzyku pożaru, porażenia prądem
elektrycznym lub obrażeń ciała, wszystkie prace
związane z przewodami i uziemieniem muszą zostać
wykonane przez wykwalikowanego technika.
Zasilanie
• Osobny obwód rozgałęzieniowy 220–240 V,
50 Hz przeznaczony wyłącznie dla zmywarki.
• Gniazdko zasilające o natężeniu do 16 A
(maksymalne natężenie prądu w tej zmywarce
wynosi 11 A)
OSTRZEŻENIE
• Nie używać przedłużacza.
• Należy korzystać wyłącznie z przewodu
zasilającego dołączonego do zmywarki do
naczyń.
• Po zakończeniu montażu należy się upewnić,
że wtyczka zasilania nie jest wygięta ani
uszkodzona.
Uziemienie
W celu zapewnienia trwałego uziemienia zmywarka
musi być odpowiednio uziemiona do uziemionego
metalu lub stałego układu przewodów. Przewód
uziemienia należy prowadzić wraz z przewodami
obwodów, a następnie podłączyć do złącza
uziemienia zmywarki.
OSTRZEŻENIE
• Przewodu uziemiającego nie należy łączyć
z plastikowym przewodem sanitarnym,
rurami gazowymi lub rurami z gorącą wodą.
Nieprawidłowe podłączenie uziemienia grozi
porażeniem prądem.
• Nie wolno modykować wtyczki zasilania
dołączonej do zmywarki. Jeżeli wtyczka nie
pasuje do gniazdka, należy zlecić zamontowanie
odpowiedniego gniazdka elektrykowi.
Dopływ wody
• Wąż doprowadzający wodę musi wytrzymywać
ciśnienie wody w zakresie od 0,04 do 1 MPa.
• Temperatura wody musi być niższa niż 60°C.
• Kran musi być wyposażony w zawór odcinający
z gwintem męskim 3/4".
Aby zmniejszyć ryzyko wystąpienia
przecieków:
• Upewnić się, że krany są łatwo dostępne.
• Zakręcać kran, gdy zmywarka do naczyń nie jest
używana.
• Regularnie sprawdzać wszystkie złączki węży
wodnych pod kątem przecieków.
• Aby zatrzymać dowolny przeciek, uszczelnić
przyłącze dopływu wody za pomocą taśmy
teonowej lub środka uszczelniającego.
Zabezpieczenie przed niekontrolowanym
wypływem wody (Aqua Stop)
Aqua Stop to element elektryczny, którego celem jest
zapobieganiem wypływom wody. Element Aqua Stop
jest podłączany do węża doprowadzającego wodę i
automatycznie zatrzymuje przepływ w przypadku
uszkodzenia węża.
PRZESTROGA
• Należy zachować ostrożność przy obsłudze
zabezpieczenia przed niekontrolowanym
wypływem wody.
• Węża doprowadzającego wodę, który jest
podłączony do zabezpieczenia, nie należy
skręcać ani załamywać. W przypadku
uszkodzenia zabezpieczenia przed
niekontrolowanym wypływem wody należy
natychmiast zakręcić krany i odłączyć wtyczkę
zasilania. Następnie należy skontaktować się
z centrum obsługi klienta rmy Samsung lub
wykwalikowanym technikiem.
DW7500RM_DD81-02968E-02_PL.indd 16 2020-08-18  5:39:13

Polski 17
Montaż
Odpływ
W przypadku używania odpływu wyłącznie do
obsługi zmywarki wąż odpływowy należy podłączyć
do odpływu znajdującego się od 30 cm do 70 cm
nad ziemią. Podłączenie węża odpływowego do
odpływu znajdującego na wysokości powyżej 80 cm
nad ziemią może sprawić, że woda będzie cofać się
do zmywarki.
Podłoga
Ze względów bezpieczeństwa zmywarkę należy
zamontować na solidnym podłożu. Drewniane
podłogi mogą wymagać wzmocnienia w celu
ograniczenia drgań. Należy unikać montażu na
dywanach i miękkich posadzkach. Dywany oraz
miękkie posadzki mogą powodować drgania i
niewielkie przemieszczenia zmywarki podczas pracy.
OSTRZEŻENIE
Nie wolno montować zmywarki na konstrukcji bez
mocnej podpory.
Temperatura otoczenia
Zmywarki nie należy umieszczać w miejscach, gdzie
występują temperatury ujemne. W zaworze wodnym,
pompie i wężu zmywarki zawsze znajduje się pewna
ilość wody. Jeżeli woda zamarznie w zmywarce lub
przewodach, może dojść do uszkodzenia urządzenia
lub jego części.
Próbne uruchomienie
Po zamontowaniu zmywarki należy uruchomić
program Szybki, aby sprawdzić poprawność montażu
urządzenia.
DW7500RM_DD81-02968E-02_PL.indd 17 2020-08-18  5:39:13

Polski18
Montaż
Montaż
Montaż krok po kroku
Proces montażu może różnić się w zależności od modelu.

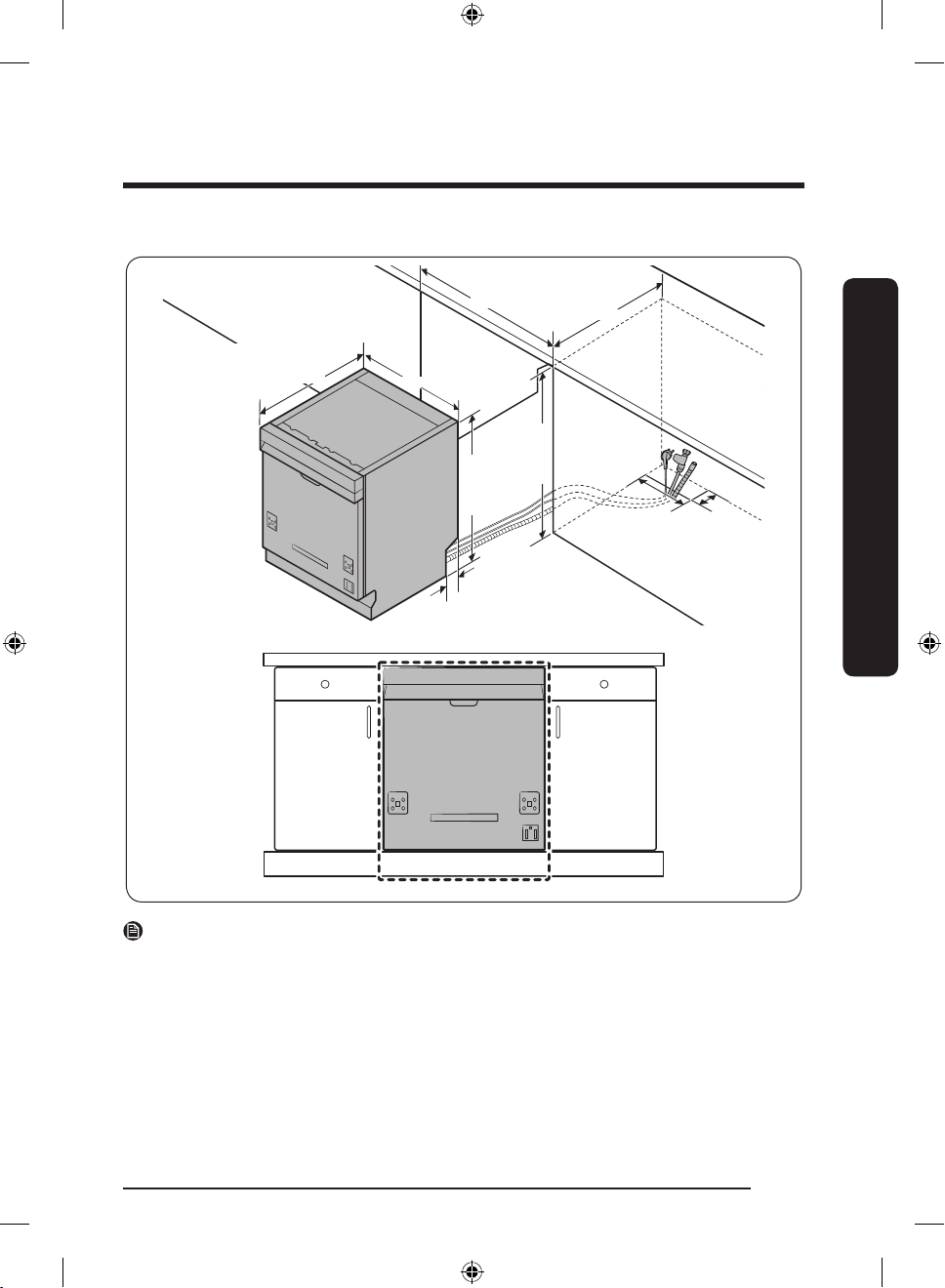

KROK 1 Wybór miejsca
A
B
Należy wybrać miejsce, które spełnia poniższe
kryteria.
• Konieczne jest ustawienie urządzenia na
wytrzymałej podłodze, zdolnej do utrzymania
wagi urządzenia.
• Zmywarkę należy umieścić w pobliżu zlewu. Musi
mieć łatwy dostęp do dopływu i odpływu wody,
a także do gniazdka elektrycznego.
• Urządzenie musi być ustawione tak, by
wkładanie naczyń nie było utrudnione.
• Konieczne jest umieszczenie zmywarki w sposób
umożliwiający łatwe otwarcie drzwiczek i
zapewnienie wystarczającego odstępu między
bokami zmywarki a bokami szafki.
• Z tyłu urządzenia nie może być żadnych
przeszkód.
Montaż w nowym miejscu
Jeśli zmywarka jest instalowana w nowym
miejscu, przed zamontowaniem urządzenia należy
postępować zgodnie z następującymi instrukcjami.
1. Użyj otwornicy i w przedstawiony sposób wytnij
w bocznej części szafki otwór zapewniający
dostęp do zlewu (A).
2. Jeżeli podstawa szafki zlewowej znajduje się nad
ziemią i wyżej, niż przyłącza zmywarki, należy
wykonać otwory w podstawie wewnątrz szafki
oraz jej ścianie bocznej (B).
UWAGA
• Jeśli wymieniasz starą zmywarkę, sprawdź istniejące połączenia pod kątem zgodności z nową zmywarką i
wymień je w razie potrzeby.
• W zależności od umiejscowienia gniazdka elektrycznego konieczne może być wycięcie otworu w innej
ściance szafki.
DW7500RM_DD81-02968E-02_PL.indd 18 2020-08-18  5:39:13

Polski 19
Montaż
Wymiary szafki
575
600
598
570 (model do montażu pod blatem
/ do częściowej zabudowy)
550 (model do całkowitej zabudowy)
815 – 845
820 – 880
45
100 50
UWAGA
Upewnij się, że odległość między podłożem i spodem blatu przekracza 850 mm. W takim przypadku zamontuj
wysoką nóżkę dołączoną do zestawu montażowego. Szczegółowe instrukcje zawiera kolejna sekcja. Jeśli
odległość wynosi mniej niż 850 mm od podłoża, przejdź do KROKU 3.
DW7500RM_DD81-02968E-02_PL.indd 19 2020-08-18  5:39:13

Polski20
Montaż
Montaż

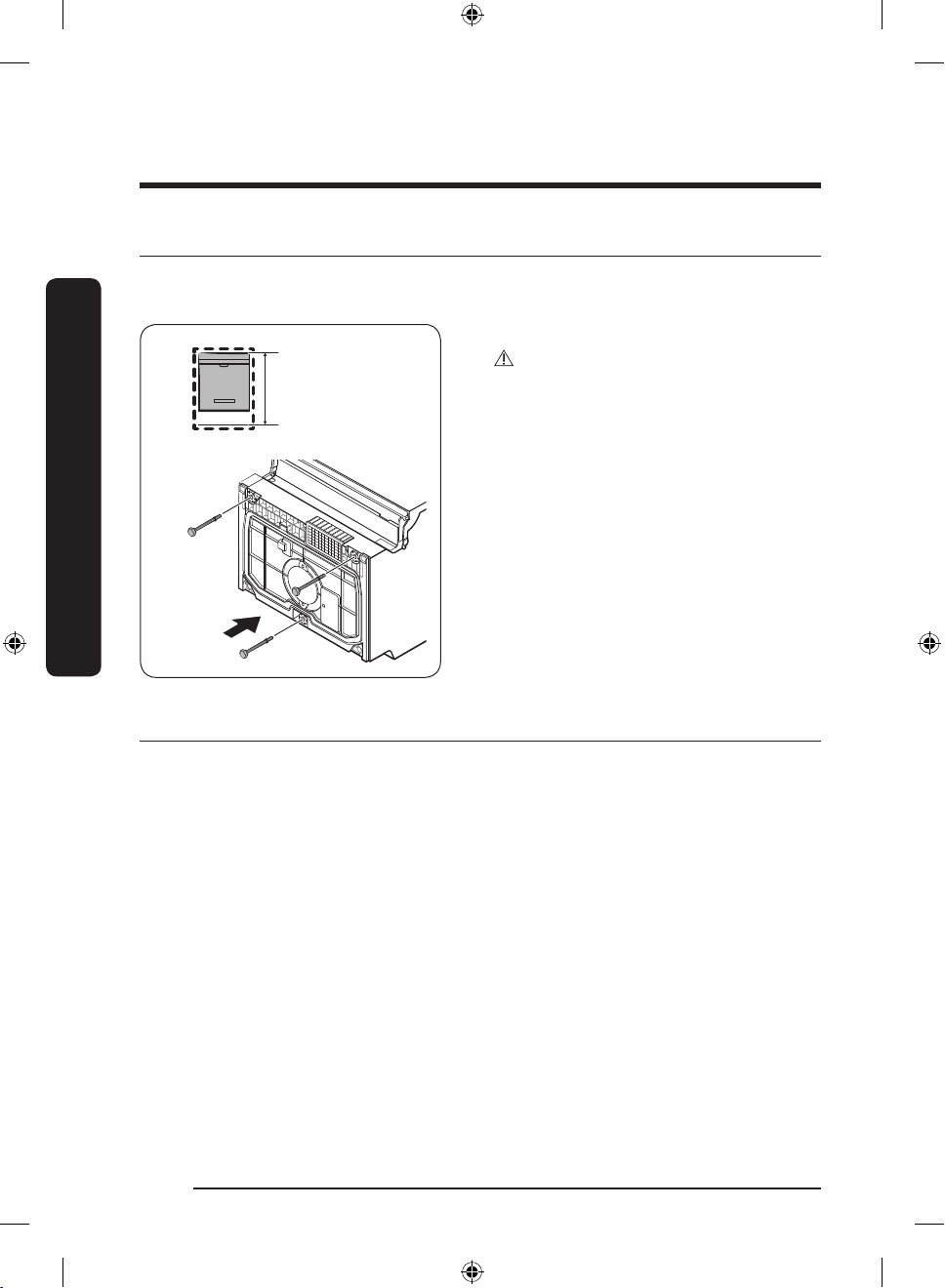

KROK 2 Mocowanie nóżki (oprócz wersji wolnostojącej)
Jeśli odległość między podłożem a dolną częścią blatu roboczego przekracza 850 mm, przed rozpoczęciem
montażu wsuń nóżkę do otworu w dolnej części zmywarki.
850 ~
1. Połóż zmywarkę na tylnej ściance.
PRZESTROGA
Nie wolno kłaść zmywarki na boku. Może to
spowodować wyciek wody.
2. Znajdź w zestawie montażowym nóżkę i wsuń
ją do otworu w dolnej części zmywarki, jak
pokazano na rysunku.
KROK 3 Sprawdzanie dopływu wody
• Ciśnienie doprowadzanej wody musi wynosić od 0,04 a 1,0 MPa.
• Temperatura wody nie może przekraczać 60°C. Woda o temperaturze powyżej 60°C może spowodować
nieprawidłowe działanie zmywarki.
• Przed podłączeniem dopływu wody do zmywarki upewnij się, że zawór dopływu wody jest zamknięty.
