LCD MONITOR
quick start guide
400UXN-UD2 460UXN-UD2

Introducción
Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Comprobación del contenido del embalaje
Retire el cierre de la caja de embalaje como se muestra en la figura anterior.
Levante la caja de emba-
laje sujetándola por las ra-
nuras de ambos lados.
Compruebe el contenido
del embalaje.
Retire la cubierta de po-
liestireno y vinilo.
Nota
• Una vez desembalado, compruebe bien el contenido.
• Conserve la caja de embalaje para futuros transportes del producto.
Desembalaje
Pantalla LCD
9

Manuales
Guía de configuración ráp-
ida
Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario
CD del software de Magic
Wall, CD del manual de
Magic Wall
Cables
Cable de alimentación
Otros
Mando a distancia
(BP59-00138A)
Pilas (AAA x 2)
(No disponible en todos los
lugares)
Se vende por separado
Cable D-sub Cable de DVI Cable LAN
Juego de montaje mural Cable RGB a BNC Componente / cable D-sub
Introducción
10

Se vende por separado
Juego de medio soporte
Pantalla LCD

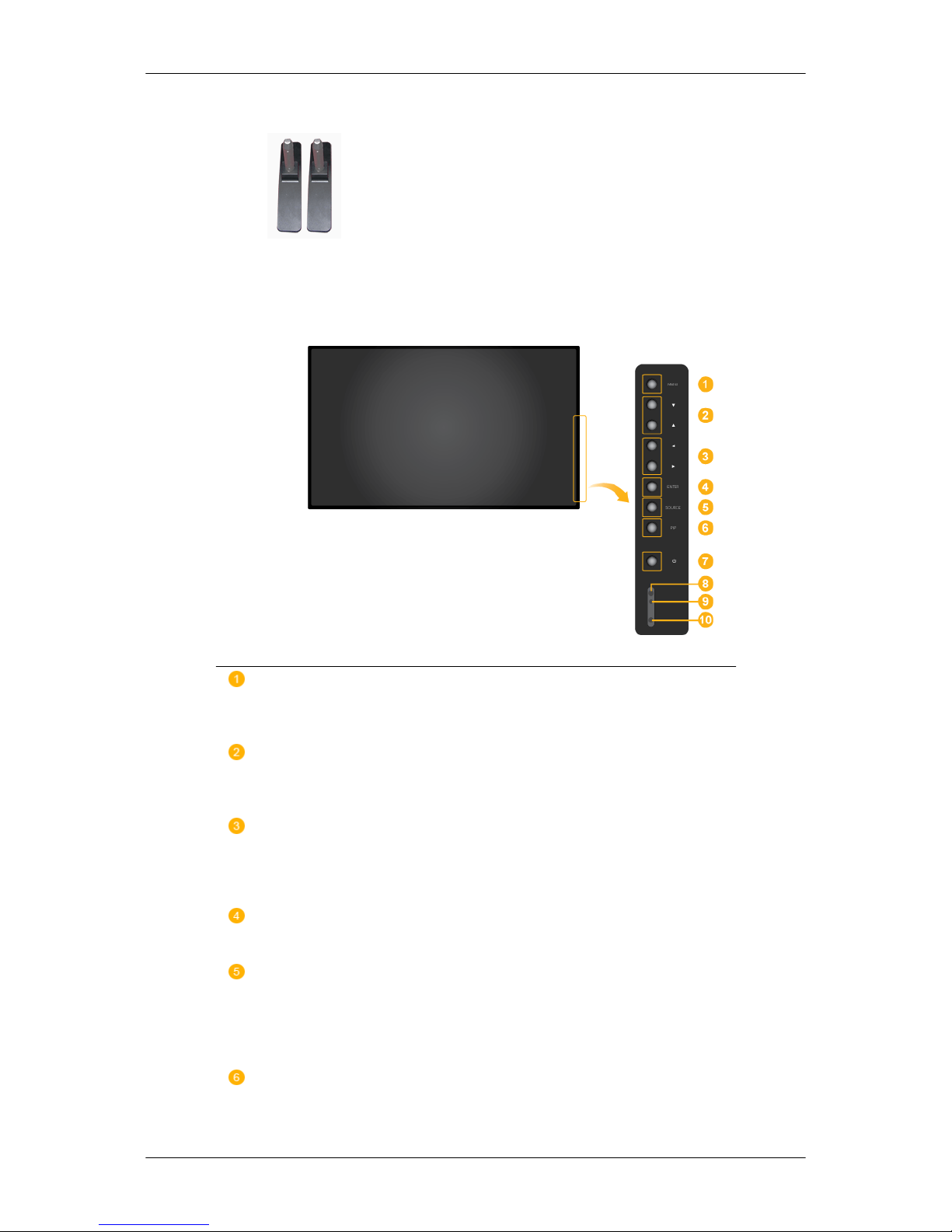

Parte frontal
Botón MENU [MENU]
Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.
Botones de navegación (botones arriba y abajo)
Se mueve de un elemento de menú a otro verticalmente o ajusta los val-
ores seleccionados del menú.
Botones de ajustes (botones izquierda/derecha)/Botones del volumen
Se mueve de un elemento de menú a otro horizontalmente o ajusta los
valores seleccionados del menú. Cuando no haya menú en pantalla, pulse
el botón para ajustar el volumen.
Botón ENTER [[ENTER]
Activa un elemento resaltado del menú.
Botón SOURCE [[SOURCE]
Cambia entre los modos PC y Vídeo. Seleccione la fuente de entrada en
la que esté conectado el dispositivo externo.
[PC] → [DVI] → [AV] → [Componente] → [HDMI] → [MagicInfo]
Botón PIP
Pulse el botón PIP para activar o desactivar la pantalla PIP.
Introducción
11

•PC : DVI / AV / HDMI
•DVI / AV : PC
•HDMI : PC
Botón de encendido [ ]
Utilice este botón para encender o apagar la pantalla LCD.
Sensor de brillo (opcional)
Detecta automáticamente la iluminación del entorno.
Nota
Esta función está activada sólo en los modelos equipados con un sensor
automático del brillo.
Indicador de encendido
Muestra el modo de ahorro de energía parpadeando en verde
Nota
Para obtener más información respecto a las funciones de ahorro de en-
ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague la pantalla LCD cuando no la necesite o cuando la deje
sin funcionar durante largos períodos.
Sensor del mando a distancia
Encare el mando a distancia hacia ese punto de la pantalla LCD.
Parte posterior
Nota
Para obtener información detallada sobre las conexiones de los cables, consulte Conexión
de los cables en Configuración. La configuración de la parte posterior de la pantalla LCD
puede variar ligeramente según el modelo.
Introducción
12

POWER S/W ON [ │ ] / OFF [O]
Enciende o apaga la pantalla LCD.
POWER
El cable de alimentación se enchufa en la
pantalla LCD y en el enchufe de la pared.
RS232C OUT/IN (Puerto serie RS232C)
Puerto de programa MDC (Control de visu-
alización múltiple)
RGB / COMPONENT IN (Terminal de
conexión de PC (entrada))
•Use un cable D-Sub (D-Sub de 15 patil-
las) - Modo PC (PC analógico)
• Conecte el puerto [RGB/COMPONENT
IN] del monitor al puerto de componentes
del dispositivo externo mediante el cable
D-SUB a COMPONENTES.
• Conecte el puerto [RGB / COMPONENT
IN] del monitor al puerto BNC del PC me-
diante el cable RGB a BNC.
DVI IN (Terminal de conexión para vídeo
PC)
Use un cable DVI (DVI-D a DVI-D) - Modo
DVI (PC digital)
DVI/RGB/HDMI AUDIO IN (Terminal de
conexión para PC/DVI/HDMI/audio (entra-
da))
AV/COMPONENT AUDIO IN [L- AUDIO-
R]
Conecte el puerto del DVD, VCR (decodifi-
cador DVD/DTV) al puerto [L- AUDIO - R] de
la pantalla LCD.
DVI OUT
Introducción
13

• Conecte un monitor a otro monitor me-
diante un cable DVI.
• Conecte el puerto [DVI OUT] del monitor
al puerto HDMI IN del otro monitor me-
diante el cable DVI a HDMI.
• Las señales de DVI, HDMI y red enviadas
a través del puerto [DVI OUT] se ven en
la segunda pantalla que tiene el puerto
DVI IN.
Nota
Los monitores hasta 6 Full HD o 10 HD se
pueden conectar (pueden variar según el
producto).

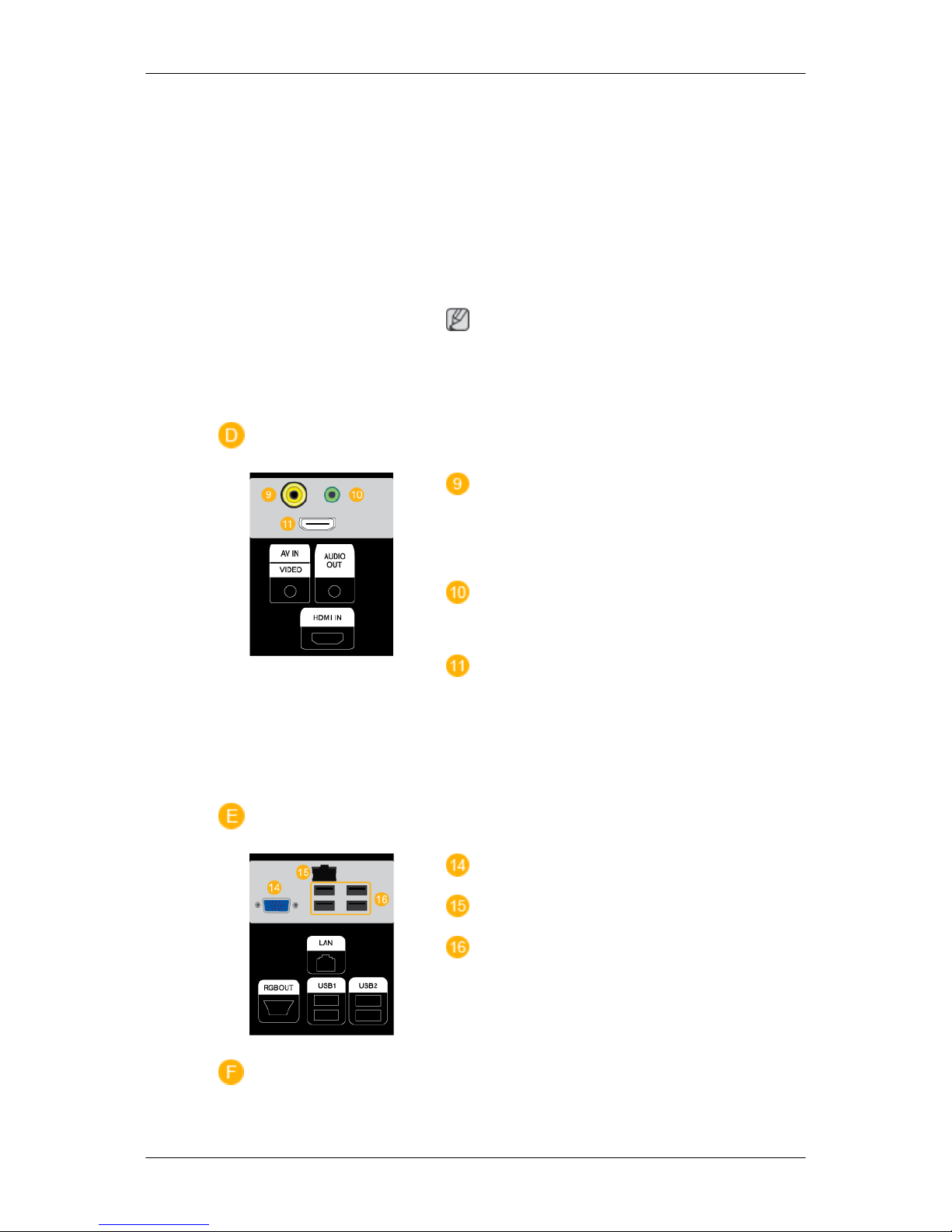

AV IN [VIDEO]
Conecte el terminal [ VIDEO ] del monitor y
el terminal de salida de vídeo del dispositivo
externo con un cable de vídeo.
AUDIO OUT
Terminal de salida del auricular.
HDMI IN
Conecte el terminal [HDMI] de la parte pos-
terior de la pantalla LCD con el terminal
[HDMI] del dispositivo de salida digital me-
diante un cable [HDMI].
Se admite hasta un cable HDMI 1.0.
RGB OUT
LAN (Terminal de conexión para LAN)
USB1,USB2(Terminal de conexión para
USB)
Compatible con teclado/ratón/dispositivo de
almacenamiento masivo
Introducción
14

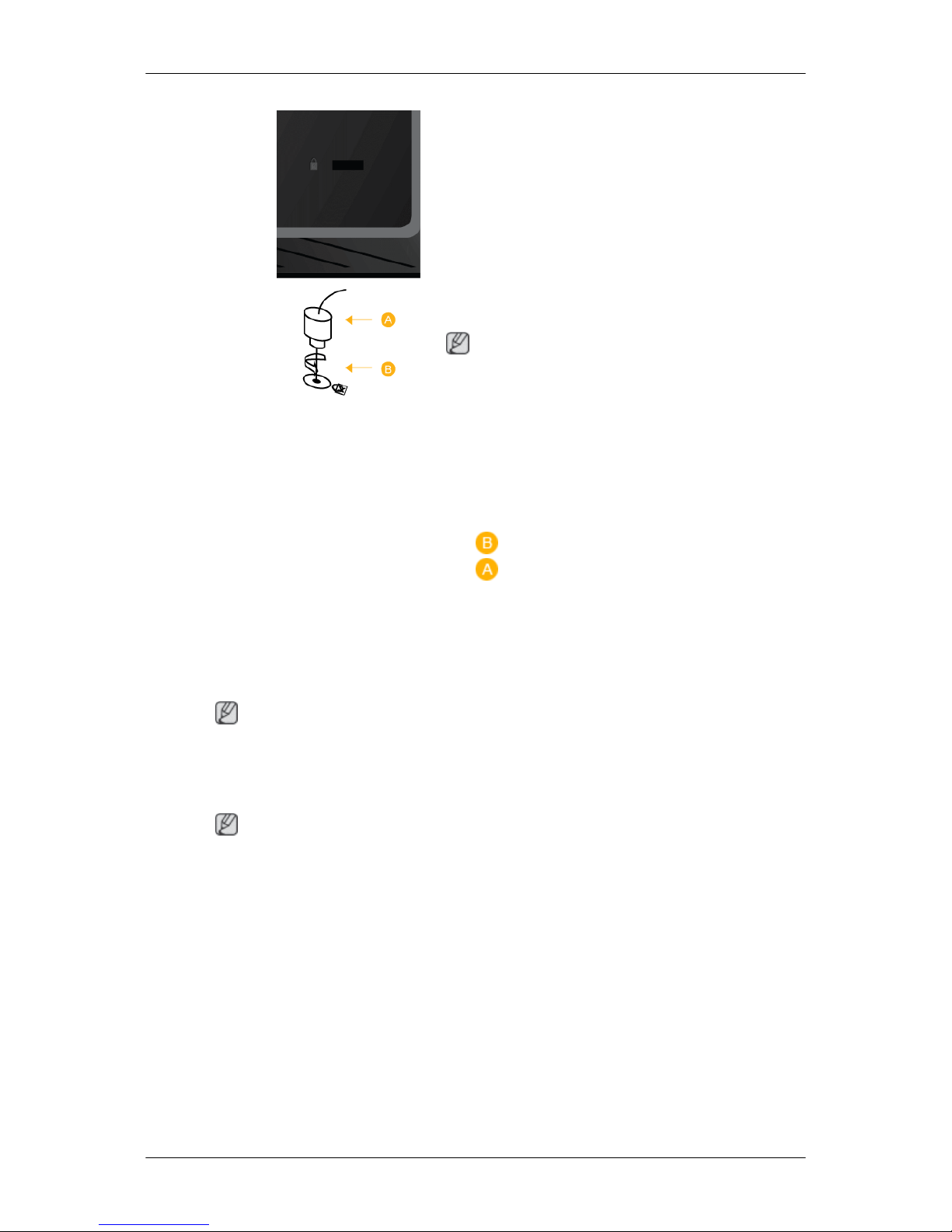

Kensington Lock
El bloqueo Kensington es un dispositivo que
se utiliza para fijar físicamente el sistema
cuando se utiliza en un sitio público. El dis-
positivo de bloqueo debe adquirirse por sep-
arado. El aspecto y el método de bloqueo
pueden variar respecto a la ilustración, se-
gún el fabricante. Consulte el manual que se
proporciona con el bloqueo Kensington para
un uso adecuado. El dispositivo de bloqueo
debe adquirirse por separado.
Nota
La ubicación del bloqueo Kensington puede
ser diferente según el modelo.
Uso del bloqueo antirrobo
Kensington
1. Inserte el dispositivo de bloqueo en la
ranura Kensington de la pantalla LCD
y gírelo en el sentido del bloqueo
.
2. Conecte el cable de bloqueo Kensing-
ton.
3. Fije el bloqueo Kensington a una mesa
o un objeto de oficina pesado.
Nota
Consulte Conexión de los cables para obtener más información acerca de los cables de
conexión.
Mando a distancia
Nota
El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispo-
sitivo electrónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento
debido a las interferencias con la frecuencia.
Introducción
15

POWER
OFF
Botones numéricos
Botón DEL / GUIDE
+ VOL -
SOURCE
D.MENU
TOOLS
Botones arriba/abajo, derecha/izquierda
INFO
BOTONES DE COLORES
TTX/MIX
MTS/DUAL
ENTER/PRE-CH
MUTE
CH/P
TV
MENU
RETURN
EXIT
MagicInfo
1. POWER Enciende el producto.
2. OFF Apaga el producto.
3. Botones numéricos Púlselo para cambiar el canal.
4. Botón DEL / GUIDE
El botón "-" se utiliza para seleccionar los canales digitales.
Pantalla de la guía electrónica de programas (EPG).
- Esta función no está operativa en esta pantalla LCD.
5. + VOL - Ajusta el volumen de audio.
6. SOURCE Pulse el botón para cambiar la SOURCE de la señal de en-
trada.
El cambio de SOURCE sólo se permite en dispositivos ex-
ternos conectados a la pantalla LCD a la vez.
7. D.MENU Pantalla del menú DTV
- Esta función no está operativa en esta pantalla LCD.
Introducción
16

8. TOOLS Se usa para seleccionar rápidamente las funciones que se
usan con mayor frecuencia.
- Esta función no está operativa en esta pantalla LCD.
9. Botones arriba/abajo, der-
echa/izquierda
Se mueve de un elemento de menú a otro horizontalmente,
verticalmente o ajusta los valores seleccionados del menú.
10. INFO La información actual de la imagen aparece en la esquina
superior izquierda de la pantalla.
11. BOTONES DE COL-
ORES
Púlselo para agregar o borrar canales y para guardarlos en
la lista de canales favoritos del menú “Lista de canales”.
- Esta función no está operativa en esta pantalla LCD.
12. TTX/MIX Los canales de televisión proporcionan servicios de infor-
mación escrita a través del teletexto.
- Botones del teletexto
- Esta función no está operativa en esta pantalla LCD.
13. MTS/DUAL - Esta función no está operativa en esta pantalla LCD.
MTS-
Puede seleccionar el modo MTS (Multichannel Television
Stereo).
Tipo de audio Modo MTS/S Predetermina-
do
FM estéreo Mono Mono Cambio man-
ual
Estéreo Mono ↔ Estéreo
SAP Mono ↔ SAP Mono
DUAL-
Mientras se ve la televisión se pueden activar STEREO/
MONO, DUAL l / DUAL ll y MONO/NICAM MONO/NICAM
STEREO, según el tipo de emisión, con el botón DUAL del
mando a distancia.
14. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmedia-
tamente.
- Esta función no está operativa en esta pantalla LCD.
15. MUTE Hace una pausa (silencia) temporalmente la salida de au-
dio. Se muestra en la esquina inferior izquierda de la pan-
talla. El audio se reanuda si se pulsa MUTE o - VOL + en el
modo de silencio.
16. CH/P En el modo TV, selecciona los canales de TV.
- Esta función no está operativa en esta pantalla LCD.
17. TV Selecciona directamente el modo TV.
Introducción
17

- Esta función no está operativa en esta pantalla LCD.
18. MENU Abre el menú en pantalla y sale del menú o cierra el menú
de ajuste.
19. RETURN Vuelve al menú anterior.
20. EXIT Sale de la pantalla del menú.
21. MagicInfo Botón de lanzamiento rápido de MagicInfo .
Introducción
18

Conexiones
Conexión de un ordenador
Existen varios procedimientos para conectar el ordenador al monitor. Elija
una de las opciones siguientes.
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el D-sub al puerto [RGB / COMPONENT IN] de 15 patillas de
la parte posterior de la pantalla LCD y al puerto D-sub de 15 patillas
del ordenador.
Uso del conector DVI (digital) en la tarjeta de vídeo.
• Conecte el cable DVI al puerto [DVI IN] de la parte posterior de la pan-
talla LCD y al puerto DVI del ordenador.
19

Uso de la salida HDMI (digital) de la tarjeta gráfica.
• Conecte el puerto [HDMI IN] del monitor al puerto HDMI del PC me-
diante el cable HDMI.
Nota
Cuando conecte el cable HDMI al PC, seleccione HDMI en Source List y
en Edit Name antes de seleccionar PC o DVI para que la pantalla del PC
normal y el sonido puedan tener una salida. Tenga en cuenta que el sonido
sólo está disponible cuando se conecta según la opción siguiente.
Conecte el cable de audio de la pantalla LCD al puerto de audio de la parte
posterior de la pantalla LCD.
Conecte el cable de alimentación de la pantalla LCD al puerto de alimen-
tación de la parte posterior de la pantalla LCD. Active el interruptor de
alimentación.
Nota
• Encienda el ordenador y la pantalla LCD.
• Póngase en contacto con un centro de servicio técnico de SAMSUNG Electronics local
para adquirir los artículos adicionales.
Conexión con otros dispositivos
•El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de
vídeo o videocámaras, se pueden conectar a la pantalla LCD. Para obtener información
Conexiones
20

detallada sobre cómo conectar dispositivos de entrada AV, consulte Ajuste de la pantalla
LCD.
• La configuración de la parte posterior de la pantalla LCD puede variar ligeramente según
el modelo de pantalla LCD.

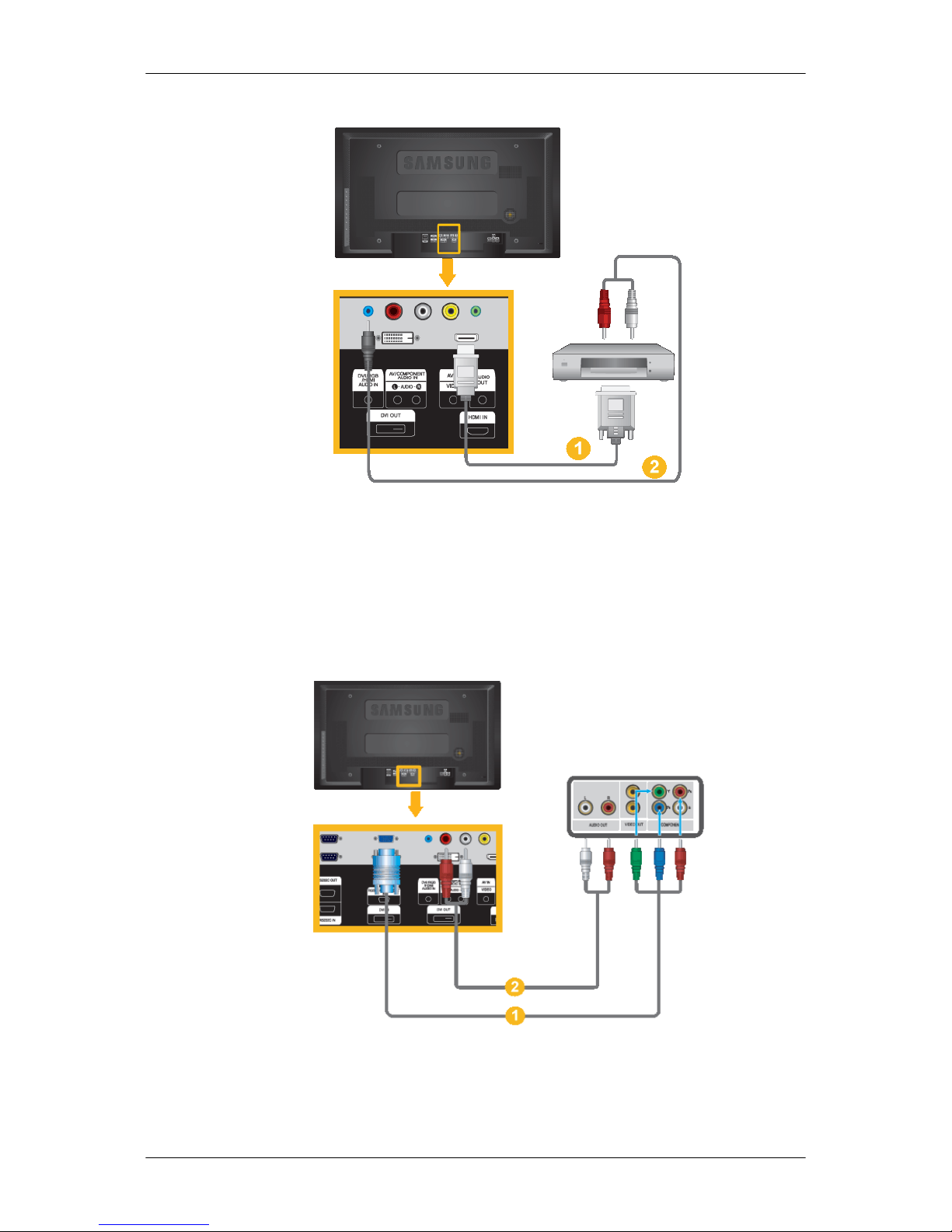

Conexión de dispositivos AV
1. Conecte los puertos Video y Audio R-AUDIO-L del DVD, aparato de vídeo o decodifi-
cador DTV a los puertos Video y Audio [R-AUDIO-L] de la pantalla LCD.
2. Inicie la reproducción del DVD, el aparato de vídeo o la videocámara con un disco DVD
o una cinta insertados.
3. Seleccione AV con el botón SOURCE frontal de la pantalla LCD o del mando a distancia.
Conexión mediante un cable de componentes
1. Conecte un juego de cables de audio entre [AV/COMPONENT AUDIO IN [L- AUDIO- R]
de la pantalla LCD y los terminales AUDIO OUT de un reproductor DVD u otro dispositivo
externo.
2. Conecte el cable de componentes/D-sub a los puertos [RGB/COMPONENT IN] del
monitor.
Conexiones
21

Nota
Seleccione Componente con el botón SOURCE frontal de la pantalla LCD o del mando a
distancia.
A continuación, inicie el reproductor DVD con un disco DVD insertado.
El cable de componentes es opcional.
Para la explicación del vídeo de componentes, consulte el manual del DVD o del dispositivo
externo.
Conexión a una videocámara

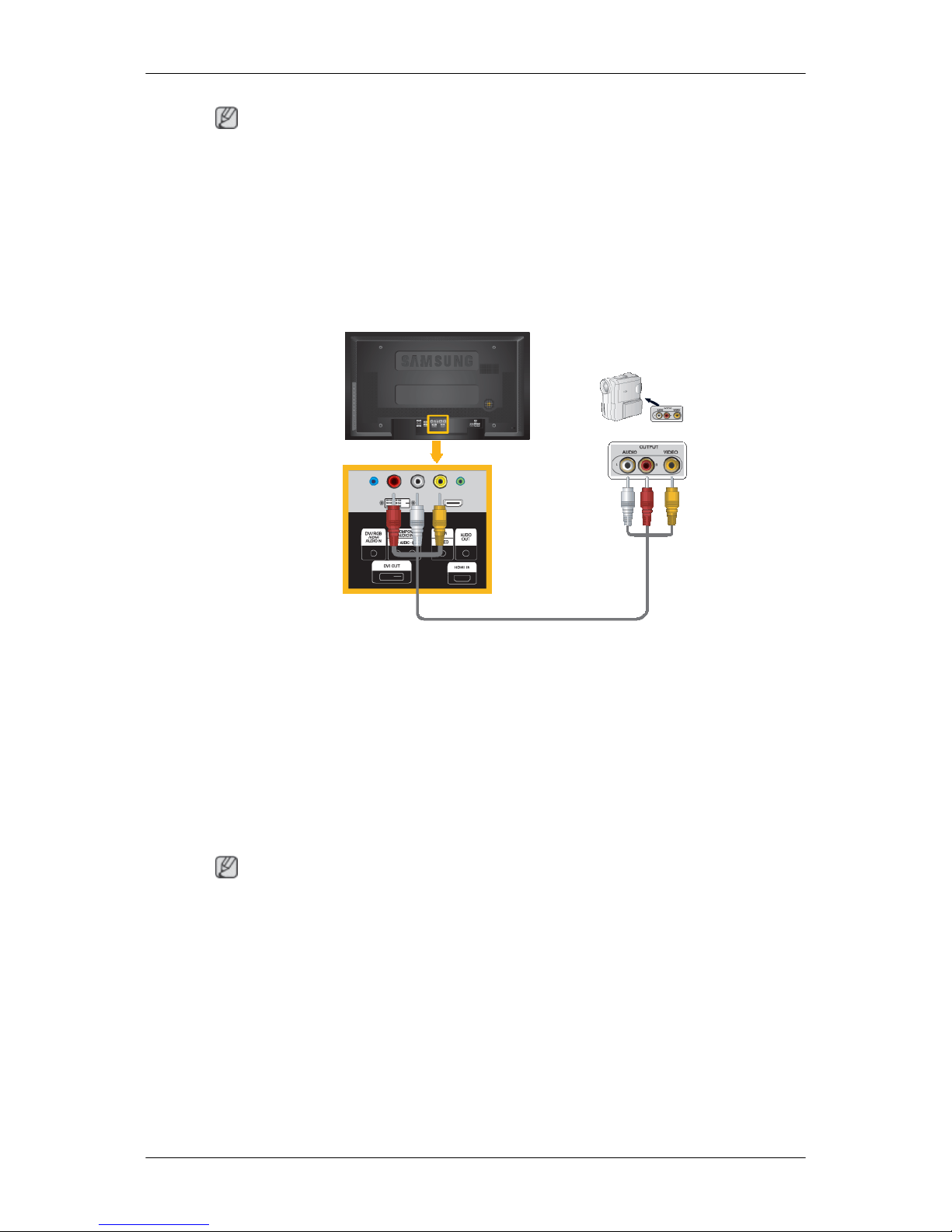

1. Localice los terminales de salida AV de la videocámara. Normalmente se encuentran en
la parte lateral o posterior de la videocámara. Conecte un conjunto de cables de audio
entre los terminales AUDIO OUTPUT de la videocámara y el terminal [AV/COMPONENT
AUDIO IN [L-AUDIO-R]] de la pantalla LCD.
2. Conecte un conjunto de cables de vídeo entre el terminal VIDEO OUTPUT de la video-
cámara y el terminal [AV IN [VIDEO]] de la pantalla LCD.
3. Seleccione AV para conectar una videocámara con el botón Source de la parte frontal
de la pantalla LCD o del mando a distancia.
4. A continuación, inicie la videocámara con una cinta insertada.
Nota
Los cables de audio y vídeo que se muestran aquí vienen normalmente con la videocámara.
(Si no fuera así, deberá adquirirlos en una tienda de electrónica.) Si la videocámara es es-
téreo, debe conectar un juego de dos cables.
Conexiones
22

Conexión mediante un cable DVI

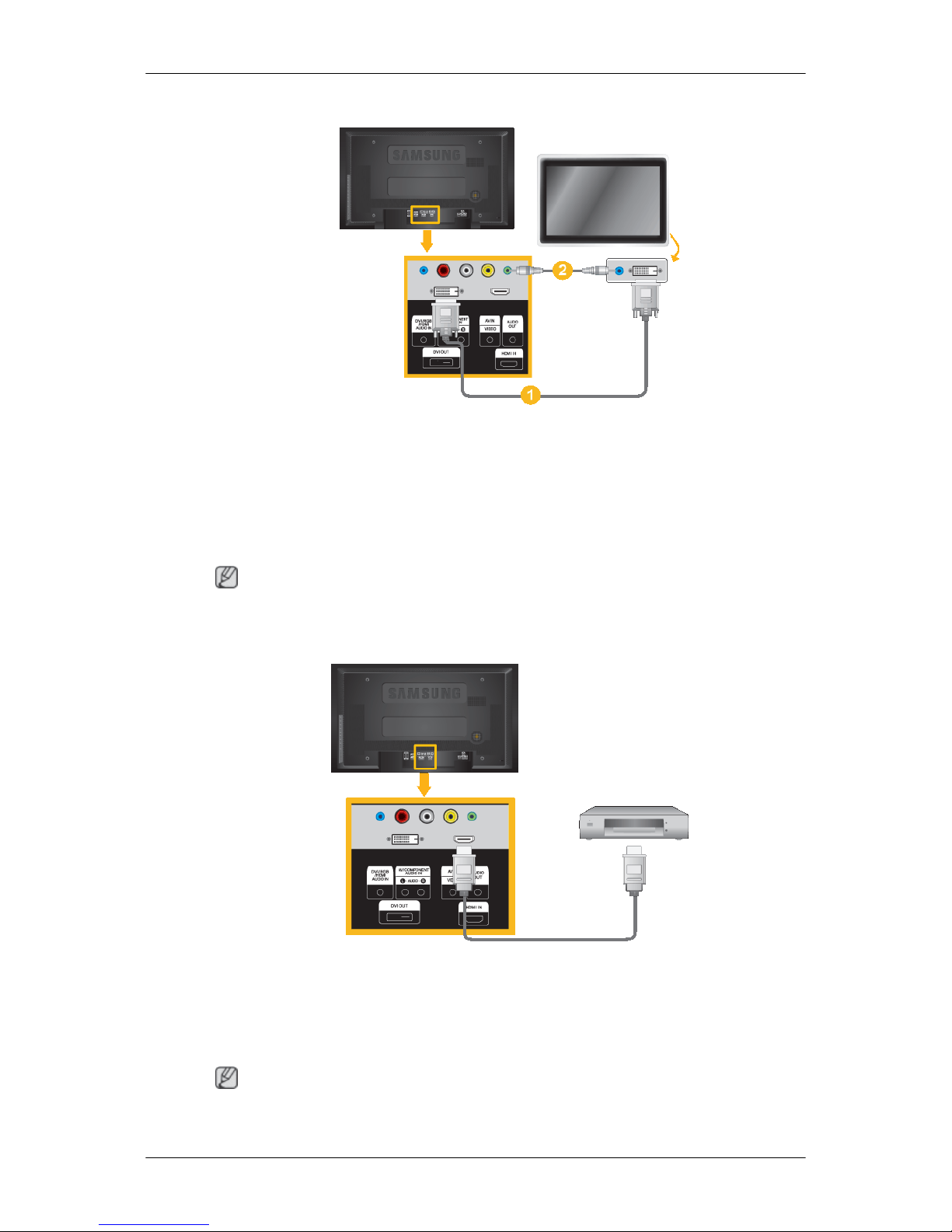

1. Conecte el puerto [DVI OUT] del monitor LCD y el puerto de entrada de otro monitor
mediante un cable DVI.
2. Conecte el puerto [AUDIO OUT] del monitor LCD y el puerto de entrada de audio de otro
monitor mediante un cable estéreo.
3. Seleccione DVI con el botón SOURCE frontal de la pantalla LCD o del mando a distancia.
Nota
DVI OUT no admite HDCP.

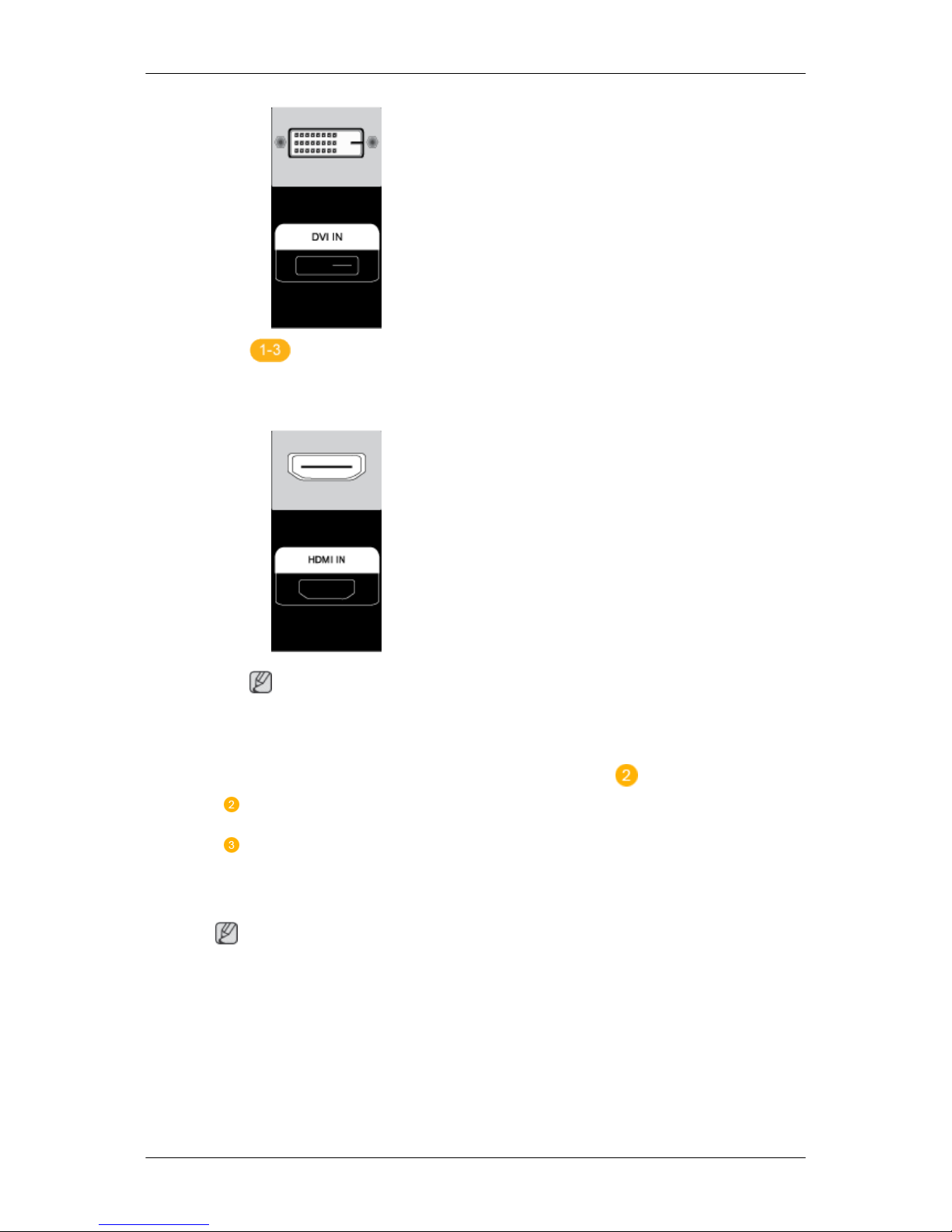

Conexión mediante un cable HDMI
1. Conecte los dispositivos de entrada como un reproductor Blu-Ray/DVD al terminal HDMI
IN de la pantalla LCD con un cable HDMI.
2. Seleccione HDMI con el botón SOURCE frontal de la pantalla LCD o del mando a dis-
tancia.
Nota
En el modo HDMI, sólo se admite el formato de audio PCM.
Conexiones
23

Conexión mediante un cable DVI a HDMI
1. Conecte el terminal de salida DVI de un dispositivo con salida digital al terminal [HDMI
IN] de la pantalla LCD mediante el cable DVI a HDMI.
2. Conecte los terminales rojo y blanco de un cable RCA a estéreo (para PC) a los termi-
nales de salida de audio del mismo color del dispositivo con salida digital y conecte el
terminal opuesto al terminal [DVI / RGB /HDMI AUDIO IN] de la pantalla LCD.
3. Seleccione HDMI con el botón SOURCE frontal de la pantalla LCD o del mando a dis-
tancia.
Conexión de un decodificador DTV (cable/satélite)
1. Conecte el puerto [RGB/COMPONENT IN] del monitor a los puertos PR, Y, PB del de-
codificador mediante el cable de componentes/D-sub.
2. Conecte un juego de cables de audio entre [AV/COMPONENT AUDIO IN [L-AUDIO-R]]
de la pantalla LCD y los terminales AUDIO OUT del decodificador.
Conexiones
24

Nota
Seleccione Componente con el botón SOURCE frontal de la pantalla LCD o del mando
a distancia.
Para la explicación del vídeo de componentes, consulte el manual del decodificador.
Conexión de un sistema de audio

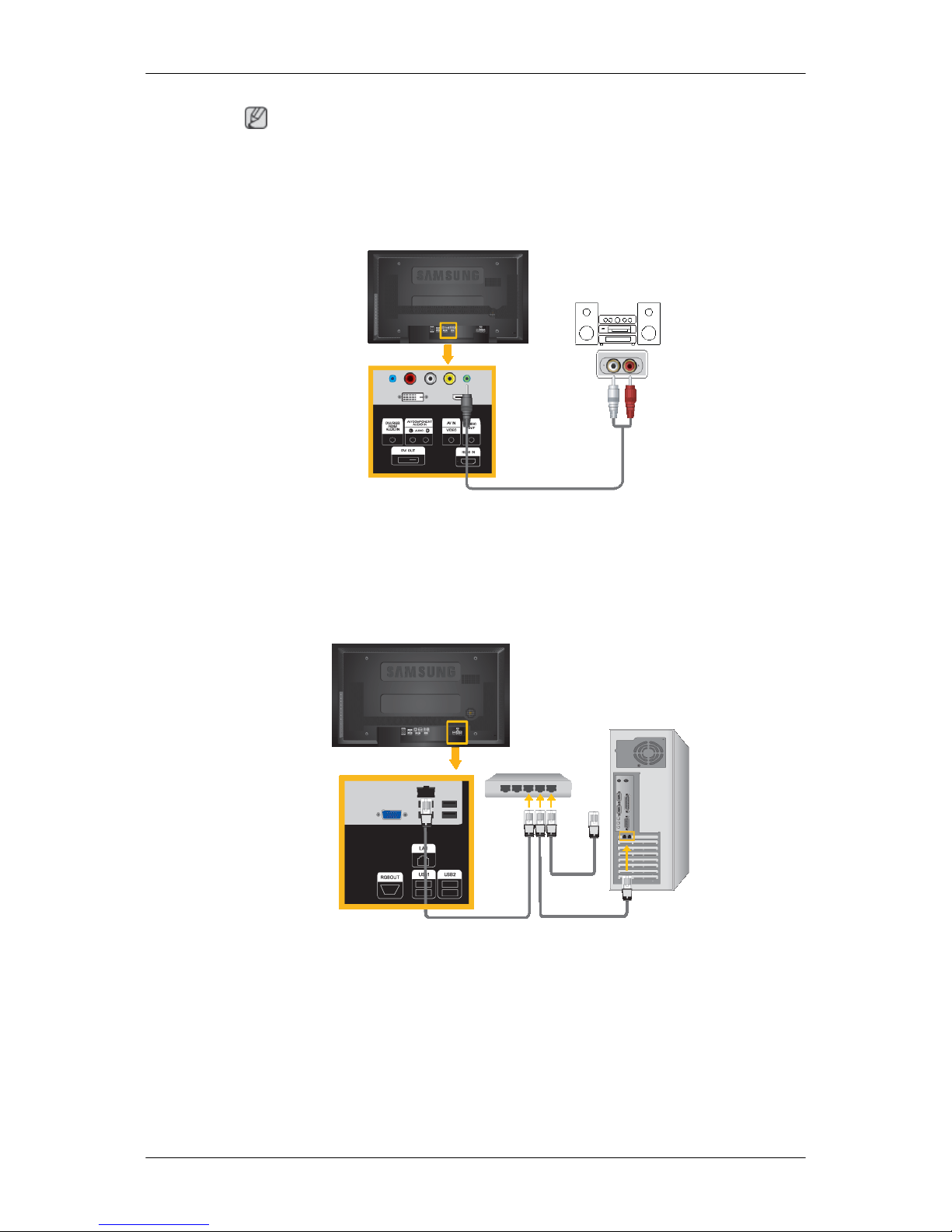

1. Conecte el conjunto de cables de audio entre los terminales AUX L, R del SISTEMA DE
AUDIO y el terminal [AUDIO OUT] de la pantalla LCD.
Conexión de un cable LAN
La configuración de la parte posterior de la pantalla LCD puede variar ligeramente según el
modelo de pantalla LCD.
Conecte el cable LAN.
Conexión de un dispositivo USB
• Se pueden conectar dispositivos USB como el ratón y el teclado.
Conexiones
25

Conexiones
26

Solución de problemas
Comprobación de las funciones de autoverificación
Nota
Antes de llamar al servicio técnico, compruebe estos puntos. Consulte con el centro de ser-
vicio acerca de problemas que no pueda solucionar por sí mismo.
Comprobación de las funciones de autoverificación
1. Apague el ordenador y la pantalla LCD.
2. Desenchufe el cable del vídeo de la parte posterior del ordenador.
3. Encienda la pantalla LCD.
Aparece la figura que se muestra bajo ("Comprobar el cable de señal") sobre fondo
negro cuando la pantalla LCD funciona normalmente aunque no se haya detectado la
señal de vídeo: En el modo de comprobación automática, el indicador de encendido LED
permanece de color verde y la imagen se desplaza a lo largo de la pantalla.
4. Apague la pantalla LCD y vuelva a conectar el cable del vídeo; a continuación encienda
el ordenador y la pantalla LCD.
Si la pantalla LCD permanece en blanco después de seguir el procedimiento anterior, com-
pruebe que la controladora de vídeo, el sistema del ordenador y la pantalla LCD funcionen
correctamente.
Mensajes de advertencia
Puede ver la pantalla con una resolución de 1920 x 1080. Sin embargo, se mostrará el men-
saje siguiente cada minuto; puede elegir entre cambiar la resolución de la pantalla o
permanecer en el modo actual durante este tiempo. Y si la resolución es superior a 85 Hz,
se verá una pantalla negra ya que la pantalla LCD no admite más de 85 Hz.
Nota
Consulte Especificaciones > Modos de temporización predefinidos para saber las resolu-
ciones o frecuencias que son compatibles con la pantalla LCD.
Mantenimiento y limpieza
1) Mantenimiento de la caja de la pantalla LCD.
Límpiela con un paño suave después de desconectar el cable de alimentación.
74
