ii
LCD MONITOR
quick start guide
520DX , 520DXn

Introducción
Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor localpara adquirir los artículos adicionales.
Nota
Este soporte no el del tipo de soporte para suelo.
Desembalaje
Pantalla LCD
Manuales
Guía de configuración rápida Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario
Cables
Cable D-sub Cable de alimentación
Otros

Otros
Mando a distancia Pilas (AAA x 2)
(No disponible en todos los
lugares)
Tapa de la unidad de disco
duro
Terminal del adaptador BNC
a RCA
Se vende por separado
Cable de DVI Juego de montaje mural Cable LAN
(Sólo se aplica al modelo
DXn )
Caja del sintonizador del tel-
evisor Caja de red
(Sólo se aplica al modelo
DX )
Juego de medio soporte
Nota
•Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para obtener
información sobre cómo usar éstas, consulte los respectivos manuales del usuario.
• Sólo se puede conectar una caja externa.
Introducción

Pantalla LCD
Parte frontal
Botón MENU [MENU]
Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de
la pantalla o volver al menú anterior.
Botones de navegación (botones arriba y abajo)
Se mueve de un elemento de menú a otro verticalmente o ajusta los valores selec-
cionados del menú.
Botones de ajustes (botones izquierda/derecha)/Botones del volumen
Se mueve de un elemento de menú a otro horizontalmente o ajusta los valores
seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el
botón para ajustar el volumen.
Botón ENTER [ENTER]
Activa un elemento resaltado del menú.
Botón SOURCE [SOURCE]
Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite en los
dispositivos externos conectados a la pantalla LCD a la vez.
[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo] → [TV] → [BNC]
→ [Componente]
Nota
•El menú TV está disponible cuando se instala una caja de sintonizador de TV.
•El menú MagicInfo está disponible cuando se instala una caja de red en los
modelos DXn o MP.
D.MENU
Abre el D.MENU en pantalla.
Introducción

Nota
• Está disponible cuando se instala una caja de sintonizador de TV.
Botón de encendido [ ]
Utilice este botón para encender o apagar la pantalla LCD.
Sensor de brillo
La función de sensor de brillo del producto detecta automáticamente el brillo am-
biental y ajusta el brillo de la pantalla consecuentemente.
Indicador de encendido
Muestra el modo de ahorro de energía parpadeando en verde
Nota
Para obtener más información respecto a las funciones de ahorro de energía, con-
sulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague la
pantalla LCD cuando no la necesite o cuando la deje sin funcionar durante largos
períodos.
Sensor del mando a distancia
Encare el mando a distancia hacia ese punto de la pantalla LCD.
Parte posterior
Nota
Para obtener información detallada sobre las conexiones de los cables, consulte Conexión de los cables
en Configuración. La configuración de la parte posterior de la pantalla LCD puede variar ligeramente
según el modelo de pantalla LCD.
Introducción

POWER S/W ON [ │ ] / OFF [O]
Enciende o apaga la pantalla LCD.
POWER IN
El cable de alimentación se enchufa en la pantalla
LCD y en el enchufe de la pared.
RS232C OUT/IN(Puerto serie RS232C)
Puerto de programa MDC (Control de visualiza-
ción múltiple)
DVI / PC / HDMI IN [DVI/PC/HDMI AU-
DIO IN](PC/DVI/HDMI Terminal de conexión
para el audio (entrada)
DVI / PC / HDMI IN [HDMI]
Conecte el terminal HDMI de la parte posterior
de la pantalla LCD con el terminal HDMI del dis-
positivo de salida digital mediante un cable
HDMI.
DVI / PC / HDMI IN [RGB](Terminal de
conexión para vídeo PC)
Mediante un cable D-Sub (D-Sub de 15 patillas)
- Modo PC (PC analógico)
DVI / PC / HDMI IN [DVI](Terminal de
conexión de vídeo de PC)
MedianteuncableDVI(DVI-DaDVI-D)-Modo
DVI (PC digital)
Introducción

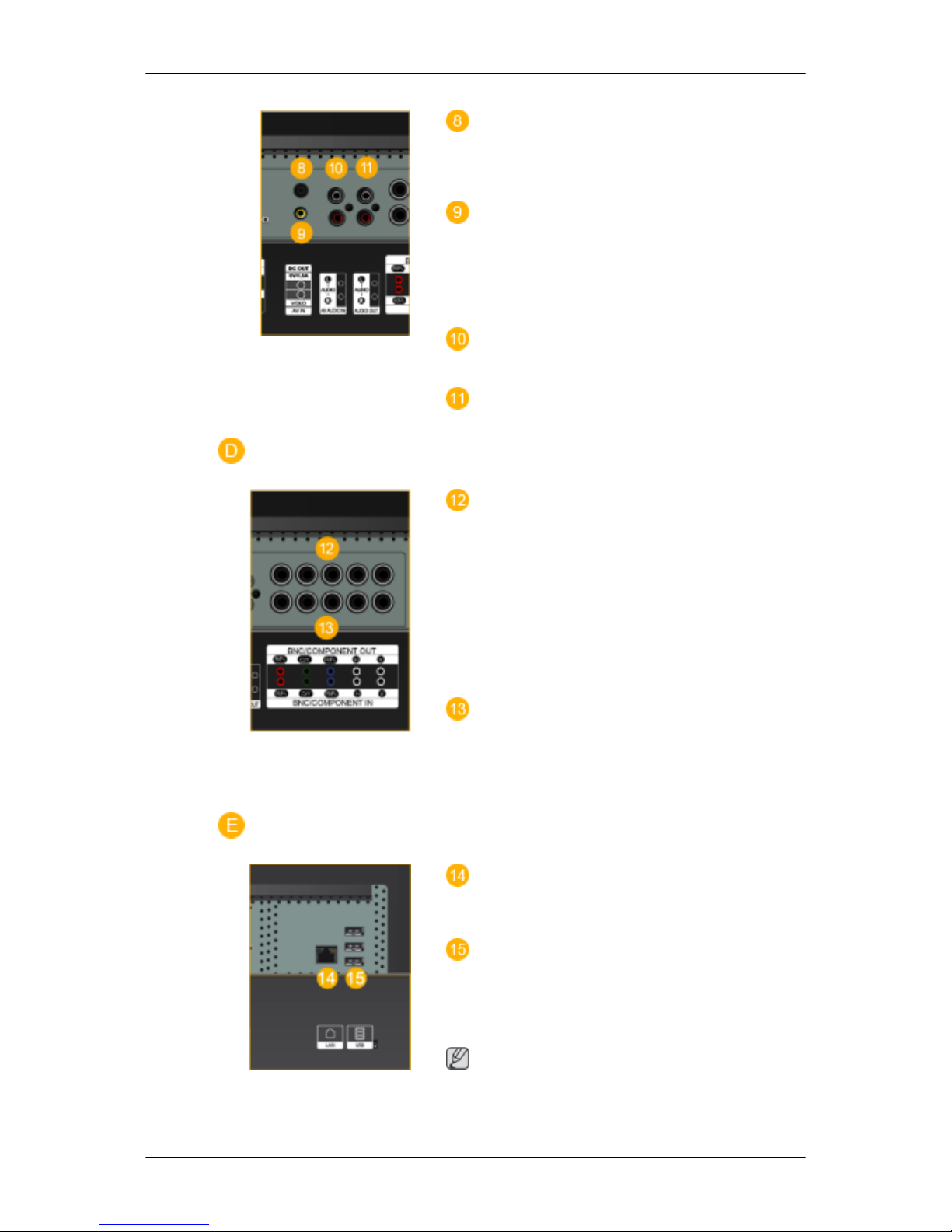

DC OUT[5V/1.5A]
Conecte al conector POWER de la caja de un sin-
tonizador de TV o de red.
AV IN [VIDEO](Terminal de conexión para
vídeo)
Conecte el terminal [ VIDEO] del monitor y el
terminaldesalidadevídeodeldispositivoexterno
con un cable de vídeo.
AV AUDIO IN [L-AUDIO-R](Terminal de
conexióndel audiode la pantallaLCD (entrada))
AUDIO OUT [L-AUDIO-R](terminal de
conexión del audio de la pantalla LCD (salida))
BNC/COMPONENT OUT[R/PR, G/Y, B/
PB, H, V]
(Terminal de conexión para BNC/componentes
(salida))
Conexión BNC (PC analógico): conexión de los
puertos R, G, B, H, V
Conexión de componentes: conexión de los pu-
ertos PR, Y, PB
BNC/COMPONENT IN[R/PR, G/Y, B/PB,
H, V]
(Terminal de conexión para BNC/componentes
(entrada))
LAN(Terminal de conexión para LAN)
(Sólo se aplica al modelo DXn )
USB(Terminal de conexión para USB)
Compatible con teclado/ratón/dispositivo de al-
macenamiento masivo
(Sólo se aplica al modelo DXn )
Nota
El número de pantallas LCD que se pueden con-
ectar a la misma salida puede diferir según los
Introducción

cables, la fuente de señal, etc. Cuando no hay de-
gradación en los cables o en la fuente de la señal,
se pueden conectar hasta 10 pantallas LCD.
Kensington Lock
El bloqueo Kensington es un dispositivo que se
utiliza para fijar físicamente el sistema cuando se
utiliza en un sitio público. El dispositivo de blo-
queo debe adquirirse por separado. El aspecto y
el método de bloqueo pueden variar respecto a la
ilustración, según el fabricante. Consulte el man-
ualque se proporciona con elbloqueoKensington
para un uso adecuado. El dispositivo de bloqueo
debe adquirirse por separado.
Nota
La ubicación del bloqueo Kensington puede ser
diferente, según su modelo.
Uso del bloqueo antirrobo Kensington
1. Inserteel dispositivode bloqueo enla ranura
Kensington del monitor y gírelo en el
sentido del bloqueo .
2. Conecte el cable de bloqueo Kensington.
3. Fije el bloqueo Kensington a una mesa o un
objeto de oficina pesado.
Nota
Consulte Conexión de los cables para obtener más información acerca de los cables de conexión.
Mando a distancia
Nota
El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispositivo elec-
trónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento debido a las
interferencias con la frecuencia.
Introducción

POWER
OFF
Number Buttons
Botón DEL
+ VOL -
MUTE
TV/DTV
MENU
INFO
BOTONES DE COLORES
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Botones arriba/abajo, derecha/izquierda
EXIT
SRS
MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
1. POWER Enciende el producto.
2. Off Apaga el producto.
3. Number Buttons Púlselo para cambiar el canal.
Introducción

4. Botón DEL El botón "-" funciona sólo para DTV. Se utiliza para seleccionar
MMS (multicanal) para un DTV.
5. + VOL - Ajusta el volumen de audio.
6. MUTE Hace una pausa (silencia) temporalmente la salida de audio. Se
muestra en la esquina inferior izquierda de la pantalla. El audio se
reanuda si se pulsa MUTE o - VOL + en el modo de silencio.
7. TV/DTV Selecciona directamente los modos de TV y DTV.
8. MENU Abreelmenúenpantallaysaledelmenúocierraelmenúdeajuste.
9. Activa un elemento resaltado del menú.
10. INFO La información actual de la imagen aparece en la esquina superior
izquierda de la pantalla.
11.COLOR BUTTONS Púlselo para agregar o borrar canales y para guardarlos en la lista
de canales favoritos del menú “Lista de canales”.
12. TTX/MIX Los canales de televisión proporcionan servicios de información
escrita a través del teletexto.
- Botones del teletexto
Para obtener más información > TTX / MIX
13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a pulsarlo
para descongelarla.
14.AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando se
cambia la resolución en el panel de control, la función se ejecuta
automáticamente.
15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en la parte
central inferior de la pantalla. La pantalla LCD cuenta con un am-
plificador estéreo de alta fidelidad incorporado. A continuación,
vuelva a pulsar el botón para pasar los modos preconfigurados
disponibles. ( Estándar → Música → Película → Diálogo →
Personal )
16.MDC Botón de lanzamiento rápido de MDC.
17.LOCK Activa o desactiva todas las teclas del funciones del mando a dis-
tancia y de la pantalla LCD excepto los botones de encendido y
LOCK.
18. SOURCE Pulse el botón para cambiar la SOURCE de la señal de entrada.
El cambio de SOURCE sólo se permite en dispositivos externos
conectados al monitor a la vez.
19. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmediatamente.
20. CH/P En el modo TV, selecciona los canales de TV.
21.D.MENU Pantalla del menú DTV
Introducción

22.GUIDE Pantalla de la guía electrónica de programas (EPG).
23. RETURN Vuelve al menú anterior.
24. Botones arriba/abajo, dere-
cha/izquierda Se mueve de un elemento de menú a otro horizontalmente, verti- calmente o ajusta los valores seleccionados del menú.
25. EXIT Sale de la pantalla del menú.
26. SRS Selecciona el modo SRS TruSurround XT.
27.MagicInfo Botón de lanzamiento rápido de MagicInfo.
28. P.MODE Cuando se pulsa este botón, se muestra el modo de imagen actual
en la parte central inferior de la pantalla.
AV / HDMI / TV: P.MODE
La pantalla LCD tiene cuatro ajustes de imagen automáticos es-
tablecidos previamente en la fábrica. A continuación, vuelva a
pulsar el botón para pasar los modos preconfigurados disponibles.
( Dinámico → Estándar → Película → Personal)
PC/ DVI / MagicInfo: M/B (MagicBright)
MagicBrightes una función que proporciona el entorno de visu-
alización óptimo, dependiendo del contenido de la imagen que se
esté viendo. A continuación, vuelva a pulsar el botón para pasar
los modos preconfigurados disponibles. (Ocio → Internet →
Texto→ Personal )
29. DUAL/MTS DUAL-
Mientras se ve la televisión se pueden activar STEREO/MONO,
DUALl /DUAL ll yMONO/NICAM MONO/NICAMSTEREO,
según el tipo de emisión, con el botón DUAL del mando a dis-
tancia.
MTS-
Puede seleccionar el modo MTS (Multichannel Television Ster-
eo).
Tipo de audio Modo MTS/S Predeterminado
FM estéreo Mono Mono Cambio manual
Estéreo Mono ↔Estéreo
SAP Mono ↔SAP Mono
30. PIP Cada vez que se pulsa el botón, se muestra una pantalla PIP.
- Esta función no está operativa en esta pantalla LCD.
31.SWAP Intercambia el contenido de la imagen PIP y la principal. La im-
agen de la ventana PIP se muestra en la pantalla principal y la
imagen de la pantalla principal se muestra en la ventana PIP.
- Esta función no está operativa en esta pantalla LCD.
Introducción

Disposición mecánica (520DX(N))
Disposición mecánica
Introducción

Conexiones
Conexión de un ordenador
Utilice un cable de alimentación con toma de tierra
•Si no está instalada correctamente, la toma de tierra puede provocar descargas
eléctricas. Debe establecer una toma de tierra correcta antes de conectar la
corriente CA. Cuando desconecte la toma de tierra, antes debe desconectar la
corriente CA.
Nota
El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo o video-
cámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada sobre cómo
conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.
Conecte el cable de alimentación de la pantalla LCD al puerto de alimentación de
la parte posterior de la pantalla LCD. Active el interruptor de alimentación.
Hay 3 formas para conectar el D-sub a la pantalla LCD. Elija uno:
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
•Conecte el D-sub al puerto RGB de 15 patillas de la parte posterior de la
pantalla LCD y al puerto D-sub de 15 patillas del ordenador.
Uso del conector DVI (digital) en la tarjeta de vídeo.
•Conecte el cable DVI al puerto DVI de la parte posterior de la pantalla LCD
y al puerto DVI del ordenador.

Uso del conector BNC (analógico) en la tarjeta de vídeo.
•Conecte el cable BNC a los BNC/COMPONENT IN - R, G, B, H, V puertos
en la parte posterior de la pantalla LCD y al puerto D-sub de 15 patillas del
ordenador.
ConecteelcabledeaudiodelapantallaLCDalpuertodeaudiodelaparteposterior
del ordenador.
Nota
• Encienda el ordenador y la pantalla LCD.
• El cable DVI es opcional.
•Póngase en contacto con un centro de servicio técnico de SAMSUNG Electronics local para ad-
quirir los artículos adicionales.
Conexión con otros dispositivos
Utilice un cable de alimentación con toma de tierra
•Si no está instalada correctamente, la toma de tierra puede provocar descargas
eléctricas. Debe establecer una toma de tierra correcta antes de conectar la
corriente CA. Cuando desconecte la toma de tierra, antes debe desconectar la
corriente CA.
Nota
El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo o video-
cámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada sobre cómo
conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.
Conexión de dispositivos AV
Conexiones

1. Conecte el puerto del DVD, VCR (decodificador DVD/DTV) al puerto [R-AUDIO-L] de la pan-
talla LCD.
2. A continuación, inicie el DVD, el aparato de vídeo o la videograbadora con un disco DVD o una
cinta insertados.
3. Seleccione AV con el botón SOURCE.
Nota
La pantalla LCD tiene terminales AV para conectar los dispositivos de entrada AV, como DVD, apar-
atos de vídeo y videocámaras. Se puede disfrutar de las señales AV mientras la pantalla LCD esté
encendida.
Conexión a una videocámara
1. Localice los terminales de salida AV de la videocámara. Normalmente se encuentran en la parte
lateral o posterior de la videocámara. Conecte un conjunto de cables de audio entre los terminales
AUDIO OUTPUT de la videocámara y el terminal AV AUDIO IN [L-AUDIO-R] de la pantalla
LCD.
2. Conecte un conjunto de cables de vídeo entre el terminal VIDEO OUTPUT de la videocámara y
el terminal AV IN [VIDEO] de la pantalla LCD.
3. SeleccioneAVparaconectarunavideocámaraconelbotónSourcedelapartefrontaldelapantalla
LCD o del mando a distancia.
4. A continuación, inicie la videocámara con una cinta insertada.
Nota
Los cables de audio y vídeo que se muestran aquí vienen normalmente con la videocámara. (Si no
fuera así, deberá adquirirlos en una tienda de electrónica.) Si la videocámara es estéreo, debe conectar
un juego de dos cables.
Conexiones

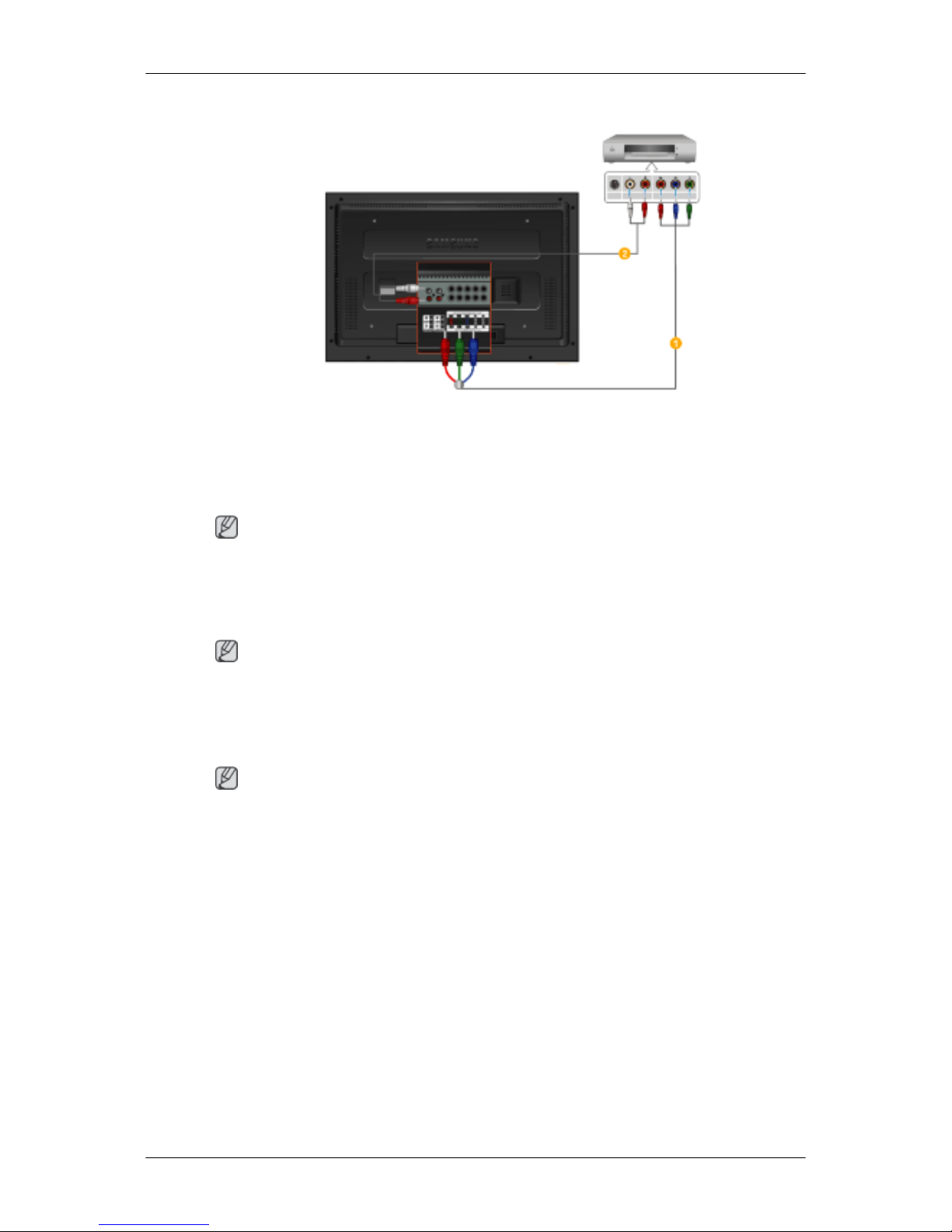

Conexión de un reproductor DVD
1. Conecte un juego de cables de audio entre AV AUDIO IN [L-AUDIO-R] de la pantalla LCD y
los terminales AUDIO OUT de un reproductor DVD.
2. Conecteuncabledecomponentesentreel puertoBNC/COMPONENTIN-PR,Y,PBdelapantalla
LCD y los terminales PR, Y, PBde un reproductor DVD.
Nota
•Seleccione Component para conectar un reproductor DVD con el botón SOURCE de la parte
frontal de la pantalla LCD o del mando a distancia.
• A continuación, inicie el reproductor DVD con un disco DVD insertado.
Nota
• El cable de componentes es opcional.
Para la explicación del vídeo de componentes, consulte el manual del DVD.
Conexión de un decodificador DTV
Nota
• Las conexiones habituales de un decodificador de señal se muestran a continuación.
Conexiones

1. Conecte un cable de componentes entre el puerto BNC / COMPONENT IN- PR, , Y, PBde la
pantalla LCD y los terminales PR, , Y, PBdel decodificador.
2. Conecte un juego de cables de audio entre AV AUDIO IN [L-AUDIO-R] de la pantalla LCD y
los terminales AUDIO OUT del decodificador.
Nota
•Seleccione Component para conectar un decodificador DVD con el botón SOURCE de la parte
frontal de la pantalla LCD o del mando a distancia.
Nota
• Para la explicación del vídeo de componentes, consulte el manual del decodificador.
Conexión mediante un cable HDMI
Nota
•Los dispositivos de entrada como el DVD digital se conectan al terminal HDMI de la pantalla LCD
mediante el cable HDMI.
• No se puede conectar el PC al terminal HDMI.
Conexiones

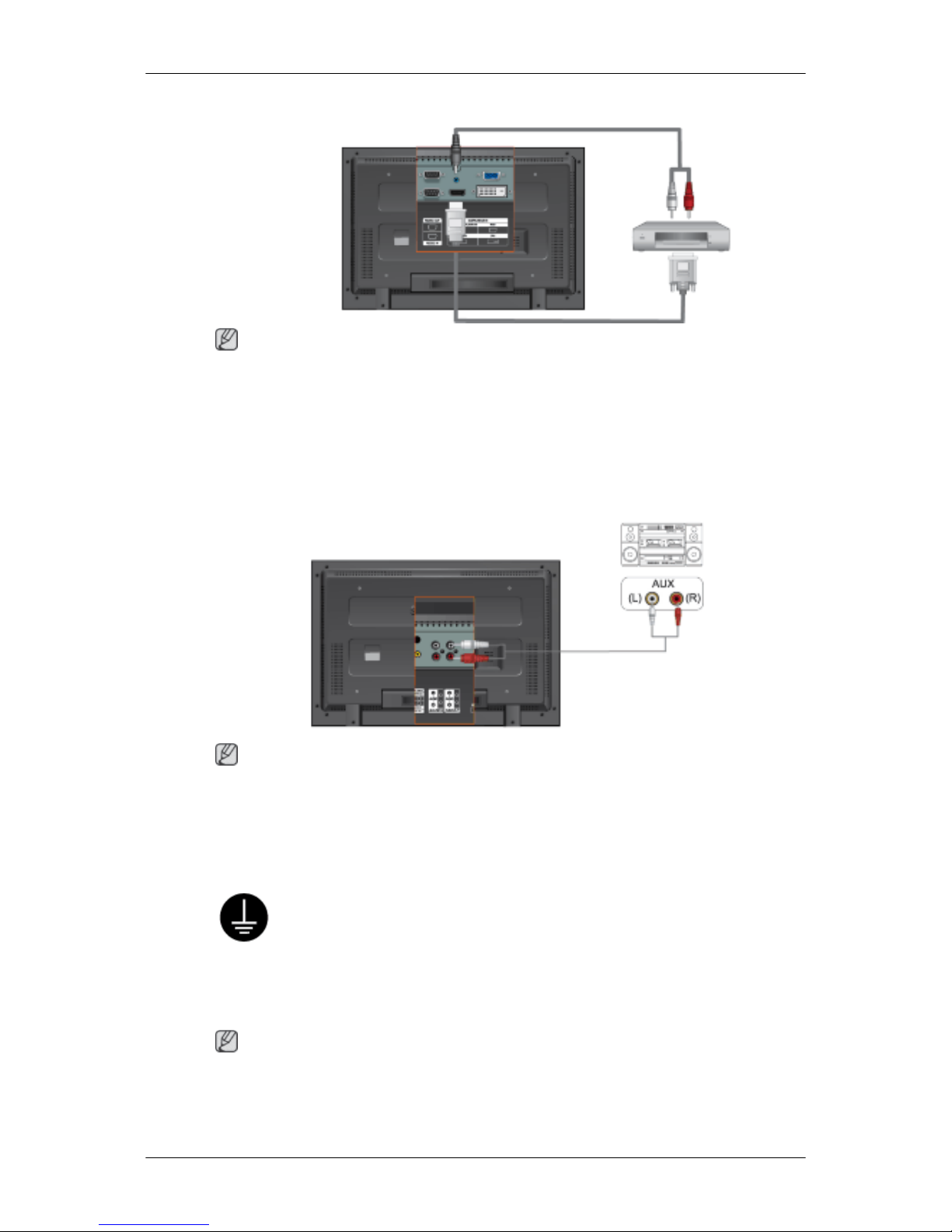

Conexión mediante un cable DVI a HDMI
Nota
•Conecte el terminal de salida DVI de un dispositivo con salida digital al terminal HDMI de la
pantalla LCD mediante el cable DVI a HDMI.
•Conecte los terminales rojo y blanco de un cable RCA a estéreo (para PC) a los terminales de salida
de audio del mismo color del dispositivo con salida digital y conecte el terminal opuesto al terminal
DVI / PC / HDMI AUDIO IN de la pantalla LCD.
Conexión de un sistema de audio
Nota
•Conecte el conjunto de cables de audio entre los terminales AUX L, R del SISTEMA DE AUDIO
y el terminal AUDIO OUT [L-AUDIO-R] de la pantalla LCD.
Conexión de un cable LAN
Utilice un cable de alimentación con toma de tierra
•Si no está instalada correctamente, la toma de tierra puede provocar descargas
eléctricas. Debe establecer una toma de tierra correcta antes de conectar la
corriente CA. Cuando desconecte la toma de tierra, antes debe desconectar la
corriente CA.
Nota
El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo o video-
cámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada sobre cómo
conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.
Conexiones

Nota
Conecte el cable LAN.
(Sólo se aplica al modelo DXn )
Conexión de un dispositivo USB
Utilice un cable de alimentación con toma de tierra
•Si no está instalada correctamente, la toma de tierra puede provocar descargas
eléctricas. Debe establecer una toma de tierra correcta antes de conectar la
corriente CA. Cuando desconecte la toma de tierra, antes debe desconectar la
corriente CA.
Nota
El ordenador y los dispositivos de entrada AV, como reproductores DVD, aparatos de vídeo o video-
cámaras, se pueden conectar a la pantalla LCD. Para obtener información detallada sobre cómo
conectar dispositivos de entrada AV, consulte Ajuste de la pantalla LCD.
Nota
Se pueden conectar dispositivos USB como el ratón y el teclado.
(Sólo se aplica al modelo DXn )
Conexiones

Solución de problemas
Comprobación de las funciones de autoverificación
Nota
Antes de llamar al servicio técnico, compruebe estos puntos. Consulte con el centro de servicio acerca
de problemas que no pueda solucionar por sí mismo.
Comprobación de las funciones de autoverificación
1. Apague el ordenador y la pantalla LCD.
2. Desenchufe el cable del vídeo de la parte posterior del ordenador.
3. Encienda la pantalla LCD.
Aparece la figura que se muestra bajo ("Comprobar el cable de señal.") sobre fondo negro
cuando la pantalla LCD funciona normalmente aunque no se haya detectado la señal de vídeo:
En el modo de comprobación automática, el indicador de encendido LED permanece de color
verde y la imagen se desplaza a lo largo de la pantalla.
4. Apague la pantalla LCD y vuelva a conectar el cable del vídeo; a continuación encienda el orde-
nador y la pantalla LCD.
Si la pantalla LCD permanece en blanco después de seguir el procedimiento anterior, compruebe que
la controladora de vídeo, el sistema del ordenador y la pantalla LCD funcionen correctamente.
Mensajes de advertencia
Puede ver la pantalla con una resolución de 1920 x 1080. Sin embargo, se mostrará el mensaje siguiente
cada minuto; puede elegir entre cambiar la resolución de la pantalla o permanecer en el modo actual
durante este tiempo. Y si la resolución es superior a 85 Hz, se verá una pantalla negra ya que la pantalla
LCD no admite más de 85 Hz.
Nota
Consulte Especificaciones > Modos de temporización predefinidos para saber las resoluciones o fre-
cuencias que son compatibles con la pantalla LCD.
Mantenimiento y limpieza
1) Mantenimiento de la caja de la pantalla LCD.
Límpiela con un paño suave después de desconectar el cable de alimentación.
