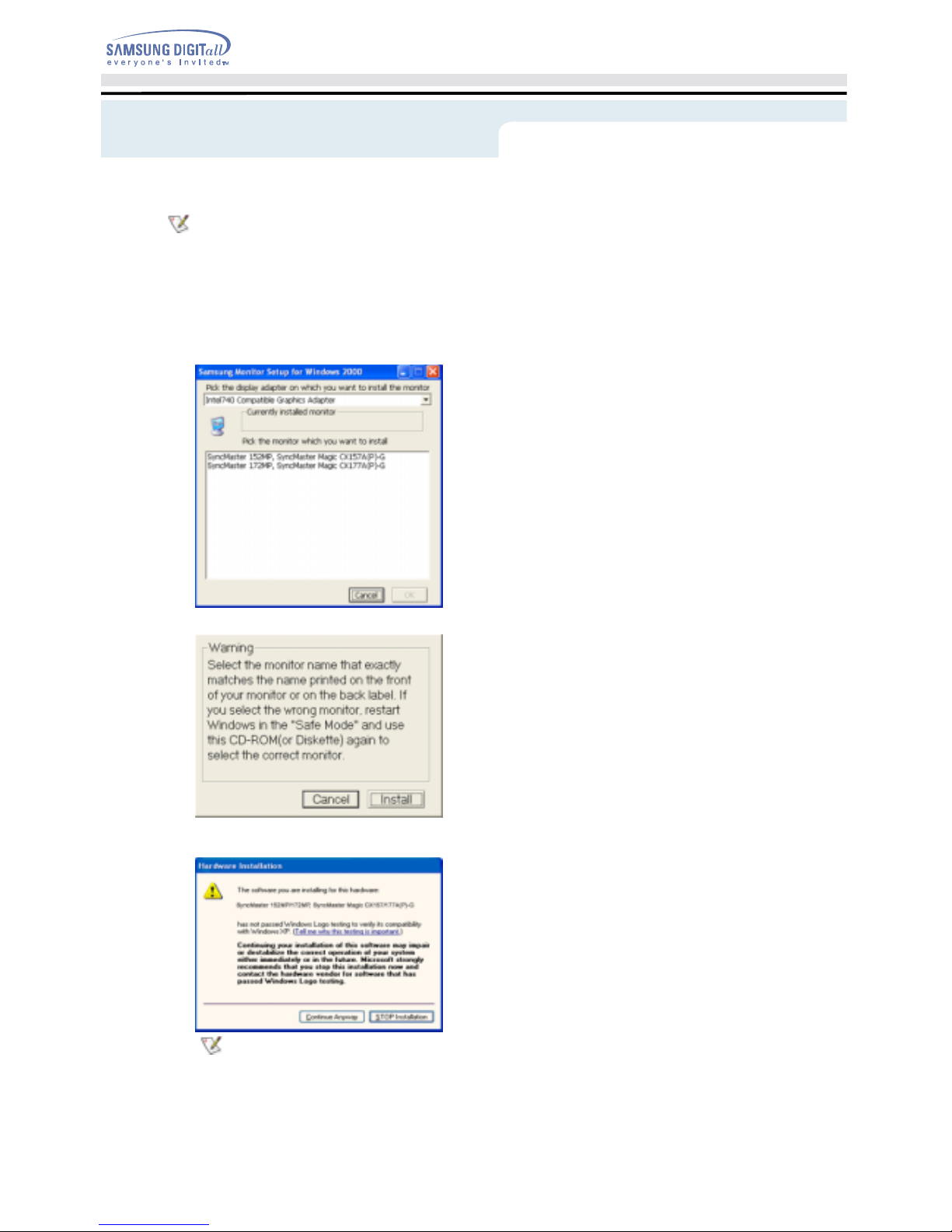

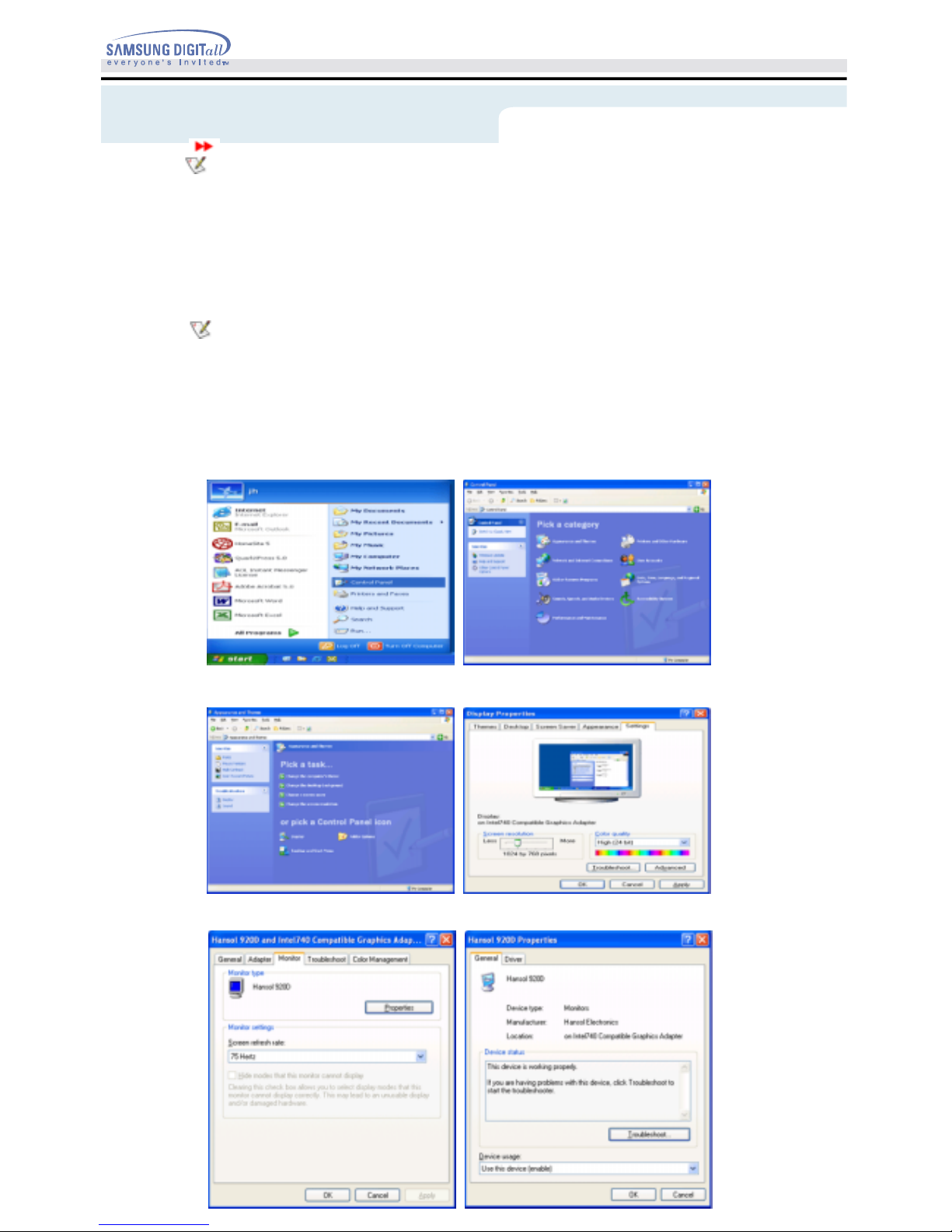

Instalación del Controlador de Monitor
Automático
Manual
Cambiar la base
Plegado de la base / Cómo quitarla base
Instalaciónde una base VESA
Ajuste del monitor
Controles de usuario
Botones de control de usuario
Funciones de acceso directo
Visualización en Pantalla
FuncionesOSD
Secuencias de animación de ajuste de pantalla
Investigación defallas
Comprobar antes de llamaral servicio
Problemas y soluciones
Q & A
Especificaciones
Generales
Administrador de Energía
Mode de Pantalla Prefijado
Information
Servicio
Téminos
Regulatory
Natural Color
Autoridad
Indicde
User's Guide -2

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar
daños físicos o perjuicios al equipo.
Prohibido Es importante leer y entender en todo
momento
No desensamblar Desconectar el enchufe del tomacorriente
No tocar Conectar a tierra para prevenir una descarga
eléctrica
Instrucciones de seguridad - Nomenclatura
User's Guide -3

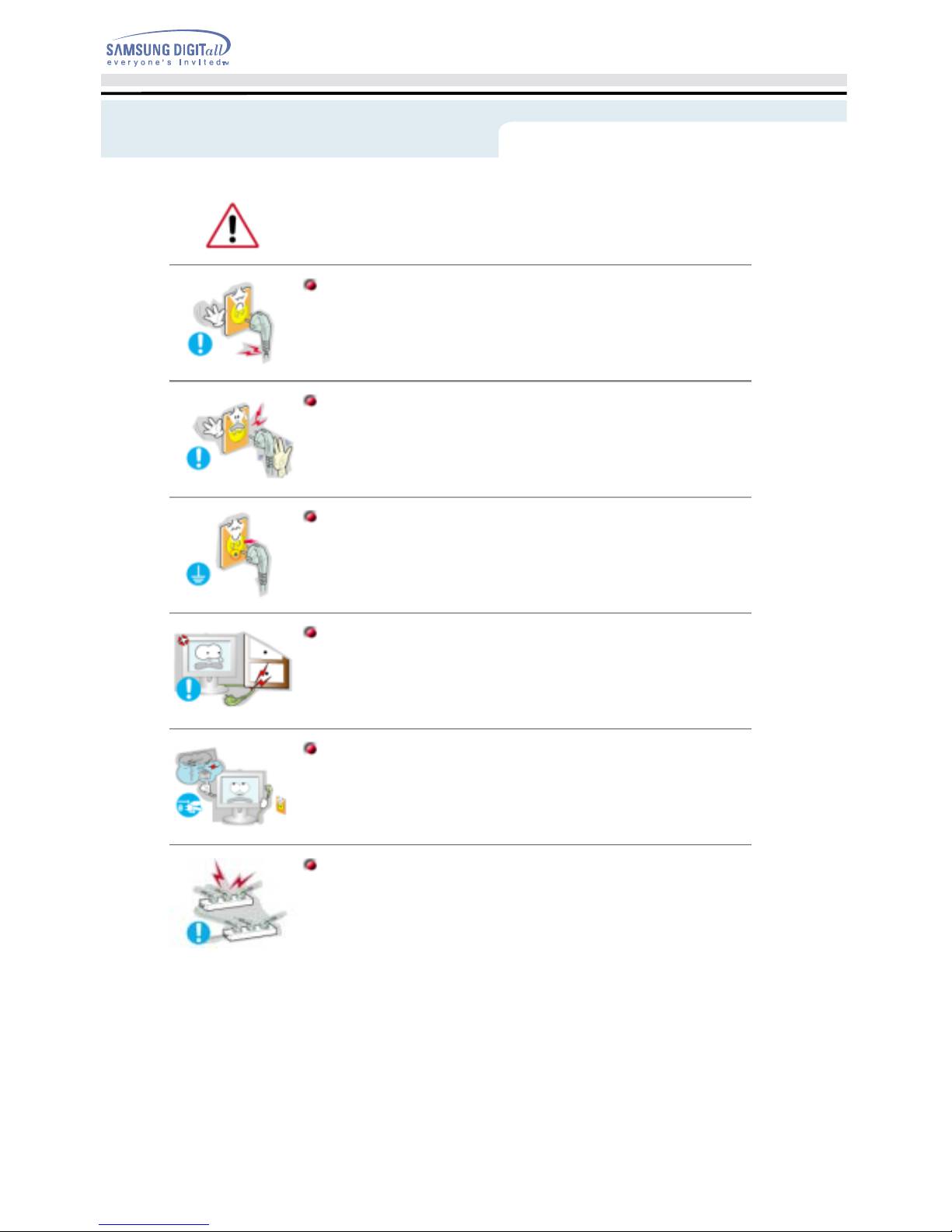

Cuando no use el computador durante largos periodos de tiempo, ajústelo a DPMS.
Si usa un protector de pantalla, póngalo al modo de pantalla activa.
No use un enchufe estropeado o flojo.
zEsto podría originar una descarga eléctrica o fuego.
No jale el enchufe del cordón ni toque el enchufe con las manos mojadas.
zEsto podría ocasionar una descarga eléctrica o fuego.
Use sólamente conectores y receptáculos apropiados para hacer la
conexión a tierra.
zUna conexión a tierra inapropiada podría causar una descarga eléctrica o
una avería en el equipo.
No doble excesivamente el enchufe ni el cordón, tampoco coloque
objetos pesados sobre él, esto podría ocasionar daños.
zEl incumplimiento de esta recomendación podría causar una descarga
eléctrica o fuego.
Desconecte el enchufe del tomacorriente durante tormentas o relámpagos
o si no es usado por un periodo largo de tiempo.
zEl incumplimiento de esta recomendación podría causar una descarga
eléctrica o fuego.
No conecte muchas extensiones o enchufes a un tomacorriente.
zEsto podría ocasionar fuego.
Instrucciones de seguridad - Fuente de alimentación
User's Guide -4

No cubrir las rejillas de ventilación del cabinete del monitor.
zUna mala ventilación podría causar averías o fuego.
Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.
zPodría producirse un corto circuito o fuego en el interior del monitor.
No deje caer el monitor cuando lo mueva.
zEsto podría causar daño al producto o al cuerpo humano.
Ponga el monitor en una superficie plana y estable.
zEl monitor puede causar lesiones al caerse.
Coloque el monitor cuidadosamente.
zPodría dañarse o romperse.
No asiente el monitor sobre la pantalla.
zSe podría dañar la superficie TFT-LCD.
Instrucciones de seguridad - Instalación
User's Guide -5

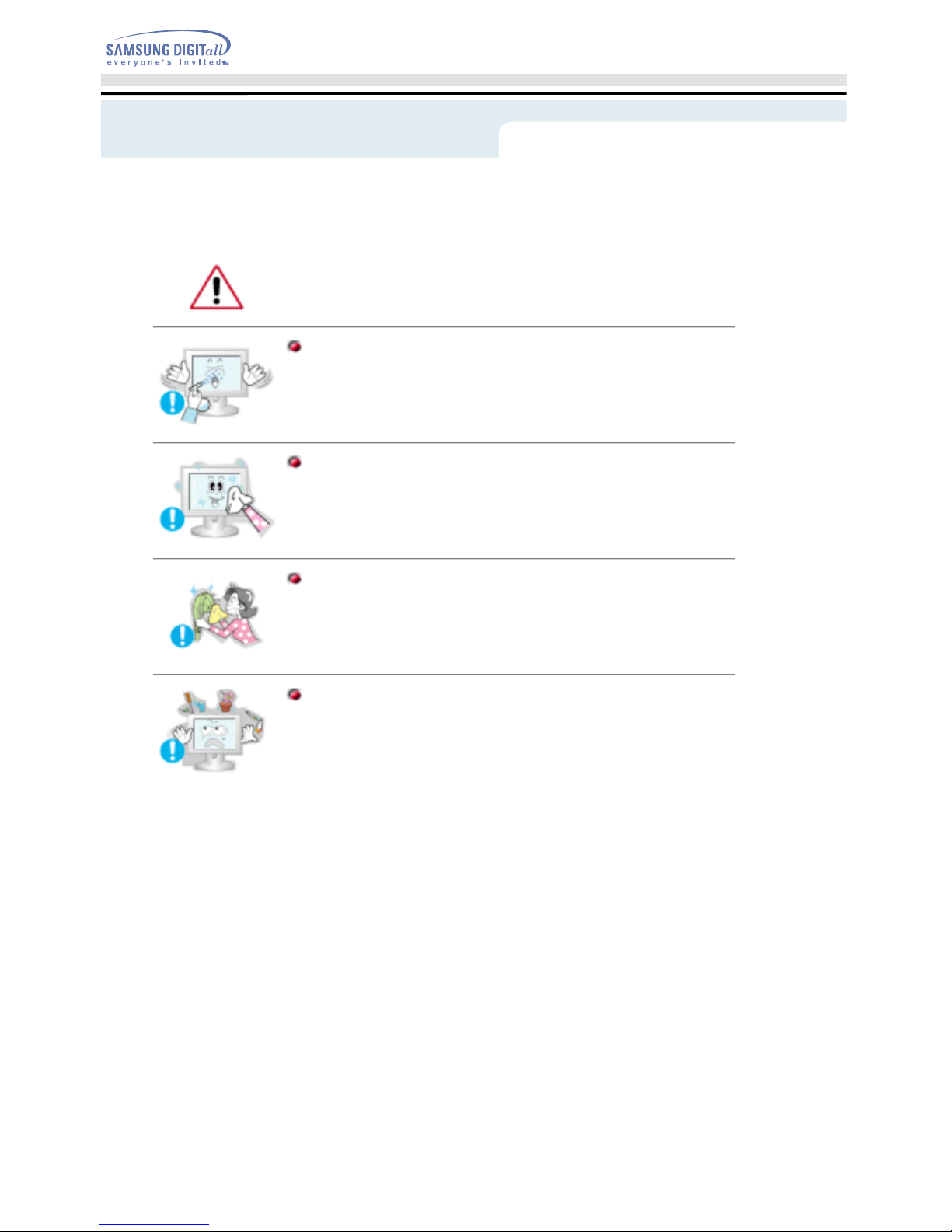

Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una tela
suave, ligeramente mojada.
No rocíe detergente directamente sobre el monitor.
Use el detergente recomendado con una tela suave.
Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo
apropiadamente con una tela seca.
zUn conector sucio puede causar una descarga eléctrica o fuego.
No ponga recipientes con agua, productos químicos o cualquier objeto
metálico pequeño sobre el monitor.
zEsto podría causar daño, una descarga eléctrica o fuego.
zSi una sustancia extraña entra en el monitor, desconecte el enchufe y
luego contáctese con el centro de servicios.
Instrucciones de seguridad - Limpieza
User's Guide -6

IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR
Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS
REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR
EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.

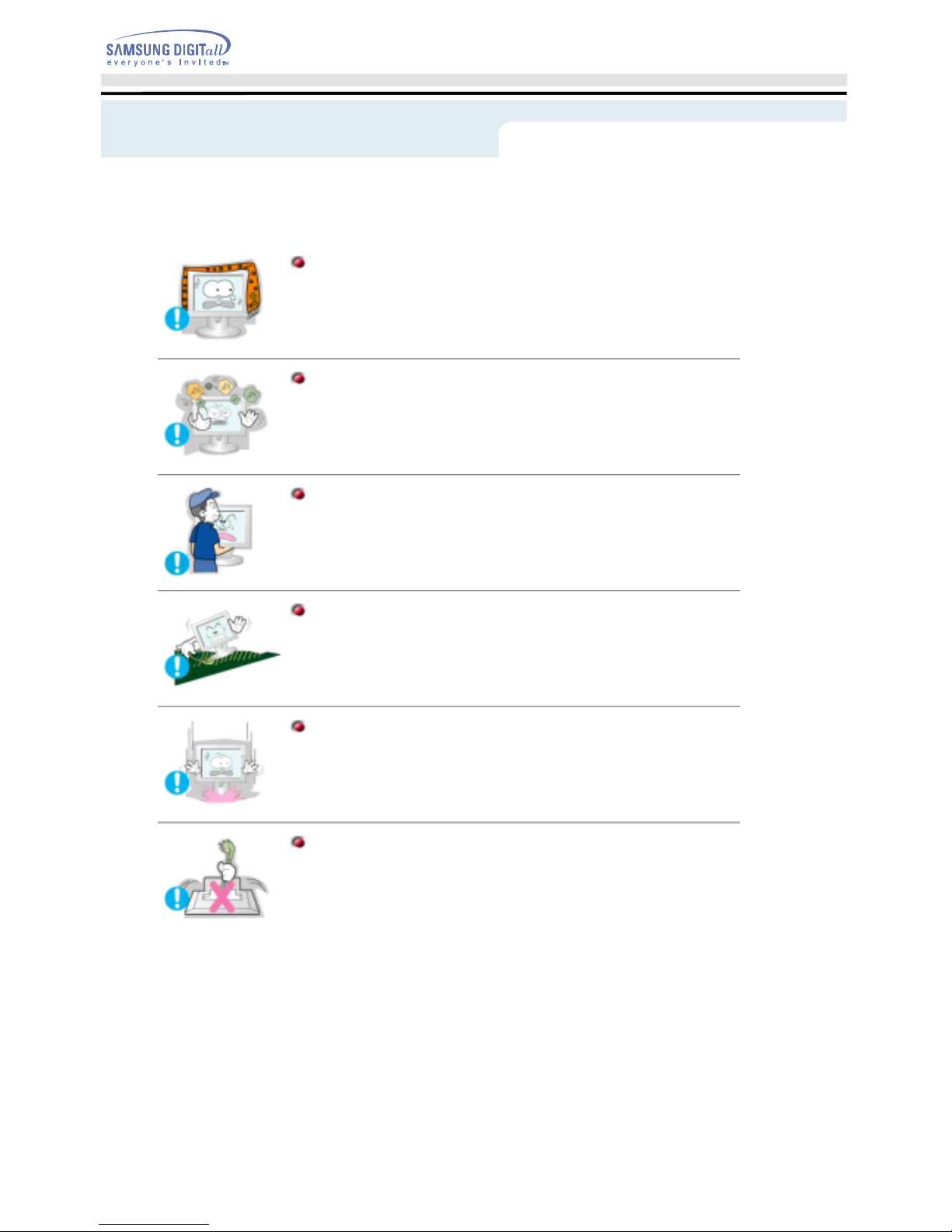

No saque la cubierta (o la parte posterior). El usuario no debe hacer
reparaciones por sí mismo.
zEsto podría causar una descarga eléctrica o fuego.
zSolicite la revisión al personal calificado de reparaciones y
mantenimiento.
Si su monitor no funciona normalmente- en particular, si hay algunos
sonidos inusuales o sale algún olor del interior- desconéctelo
inmediatamente y contáctese con un centro de venta autorizado o un
centro de servicios.
zEsto podría causar una descarga eléctrica o fuego.
No asiente objetos pesados sobre la pantalla.
zEsto podría causar una descarga eléctrica o fuego.
Por cada hora de trabajo que pase mirando la pantalla, debería descansar
unos 5 minutos.
zEso disminuirá la fatiga de sus ojos.
No use o no almacene sustancias inflamables cerca del monitor.
zEsto podría causar una explosión o fuego.
No trate de mover el monitor jalándolo del cordón o del cable de señal.
zEsto podría causar averías, descarga eléctrica o fuego debido al daño
del cable.
No mueva el monitor a la izquierda o a la derecha jalando sólamente el
cordón o el cable de señal.
zEsto podría causar una avería, descarga eléctrica o fuego debido al
daño del cable.
Instrucciones de seguridad - Otros
User's Guide -7

zEsto podría causar una descarga eléctrica, fuego o lesiones.
Mantenga alejados todos los adaptadores de corriente.
zPosible riesgo de incendio.
Mantenga el adaptador de corriente alejado de cualquier otra fuente de
calor.
zPosible riesgo de incendio. .
Retire cualquier resto de plástico del adaptador de corriente antes del
uso.
zPosible riesgo de incendio.
Guarde siempre el adaptador de corriente en un área bien ventilada.
Nunca meta algo metálico en las aberturas del monitor.
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR
Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS
REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR
EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.
Instrucciones de seguridad - Otros
User's Guide -8

Compruebe que los siguientes elementos se incluyan con el monitor. Si falta algún elemento,
contáctese con su proveedor.
Introducción - Desempaque
User's Guide -9
Monitor
CD de instalación con la Guía
del usuario y el Controlador
Natural Color del monitor Cordón eléctrico
Guía de Instalación Rápida Cable de señal (D-Sub de 15 contactos)
Documento de garantía
(no está disponible en todas las
localidades) Adaptador de C.C.
Cable de audio
Control remoto Baterías (AAA X 2) Sintonizador de TV (Opción)

Para más información referente a las funciones del monitor, véase Controles de usuario en Ajuste del
monitor. La disposición delantera del monitor puede variar levemente dependiendo del modelo del
monitor.

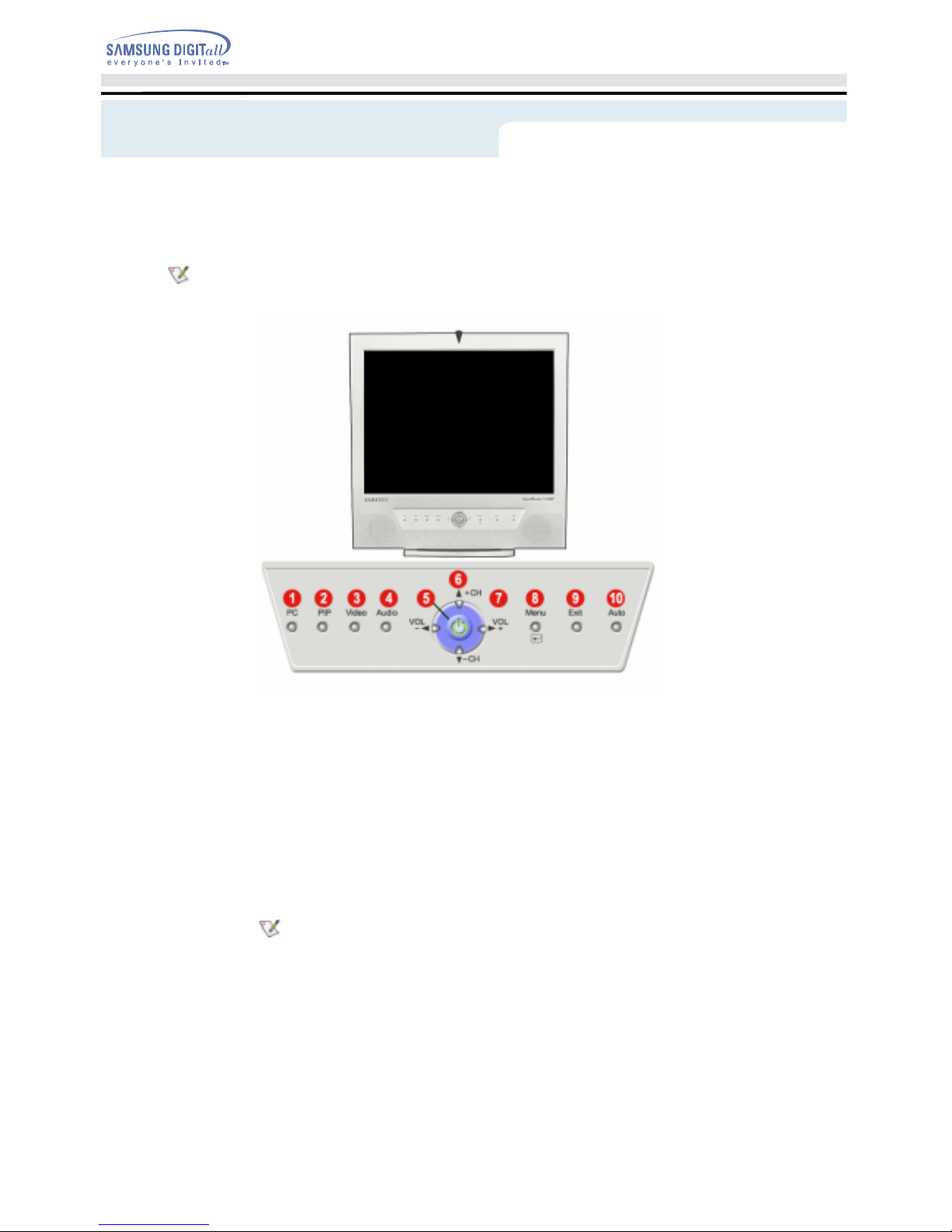

1. Botón de modo PC
2. Botón de modo PIP
3. Botón de modo Video
4. Botón de modo Audio
5. Botón Energía / Indicador Energía
Qué es PIP (Imagen sobre Imagen)?
Es una característica que permite ver un programa en pantalla
completa mientras que uno o más programas se muestran en
pequeñas ventanas superpuestas sobre el programa principal. PIP
también se conoce como Ventanas divididas.
Introducción - Parte Delantera
User's Guide -10
6. Botón Arriba-abajo / Botón Canal
7. Botón lzquierda-derecha / Botón Volumen
8. Botón Menú
9. Botón Salir
10. Botón Auto

Para más información referente a las conexiones de cable, véase Conexión de cables en Instalación.
La disposición trasera del monitor puede variar levemente dependiendo del modelo del monitor.
A. Terminal de conexión de PC
1. Terminal de conexión de alimentación (14V DC)
2. Terminal de conexión de la computadora
(15 contactos D-SUB)
3. Terminal de conexión de audio (Audio (ST))
C. Terminal de conexión de DVD/DTV
1. Terminal de componente(Y, Pb, Pr) DVD/DTV
2.Terminal de conexión de audio izquierdo DVD/DTV (L)
3.Terminal de conexión de audio derecho DVD/DTV (R)
D. Terminal de conexión de antena
(Cuando la TV está conectada)

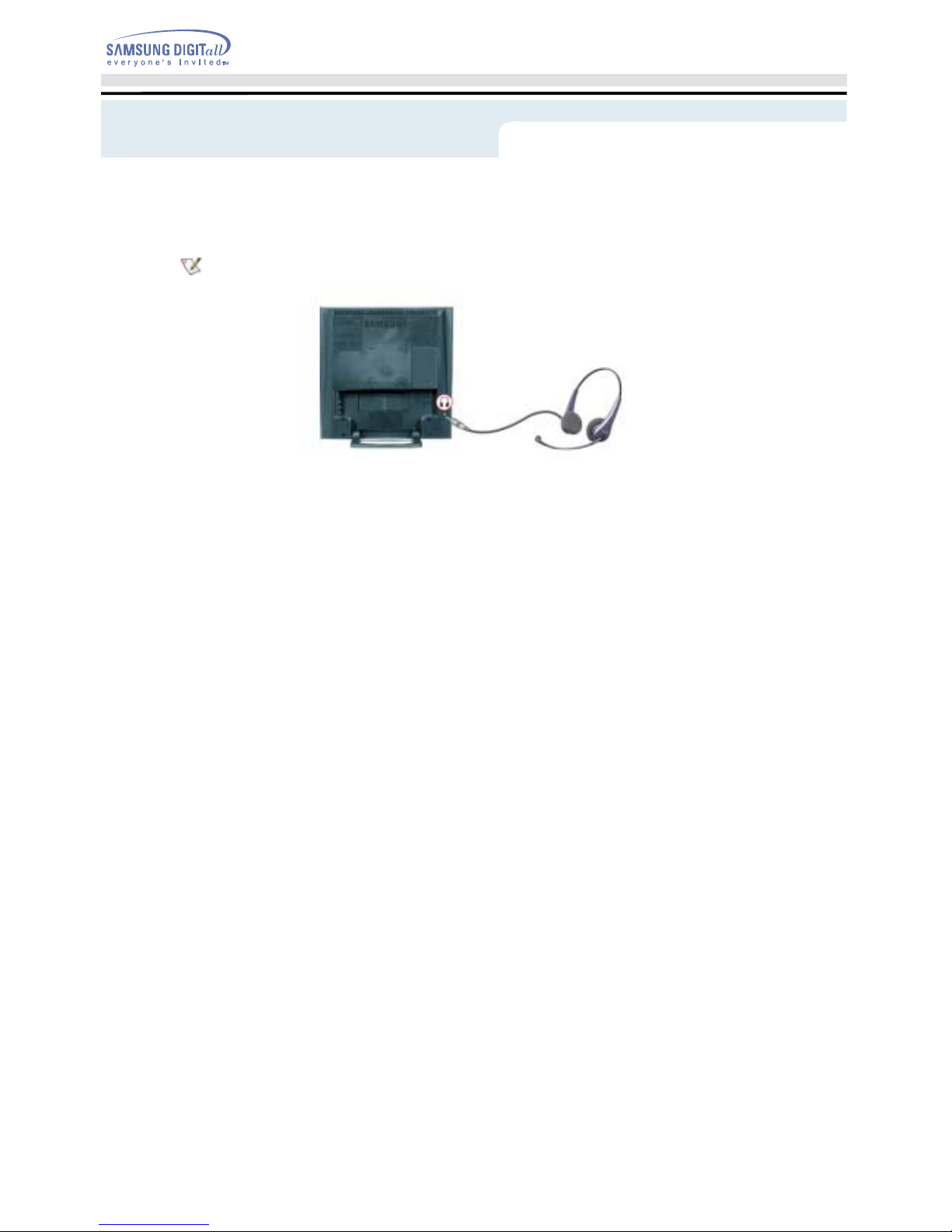

E. Terminal de conexión de auriculares (Salida)
Introducción - Parte Posterior
User's Guide -11
B. Terminal de conexión de AV
1. Terminal de conexión de Vídeo / Audio AV (L,R)
2. Terminal de conexión de S-Video

Para más información acerca de las funciones de la unidad de control remoto, véase Ajuste del monitor
> Controles de usuario > Botones de control de usuario > Botones de control remoto. La disposición
del control remoto puede variar levemente dependiendo del modelo del monitor.
El Control remoto puede función dentro de un intervalo de 0.23 a 33 pies (de 7cm a 10m) y 30 grados
a izquierda y derecha del sensor de recepción del control remoto del monitor.
Nombres de los botones | Sustitución de las baterías | Utilización

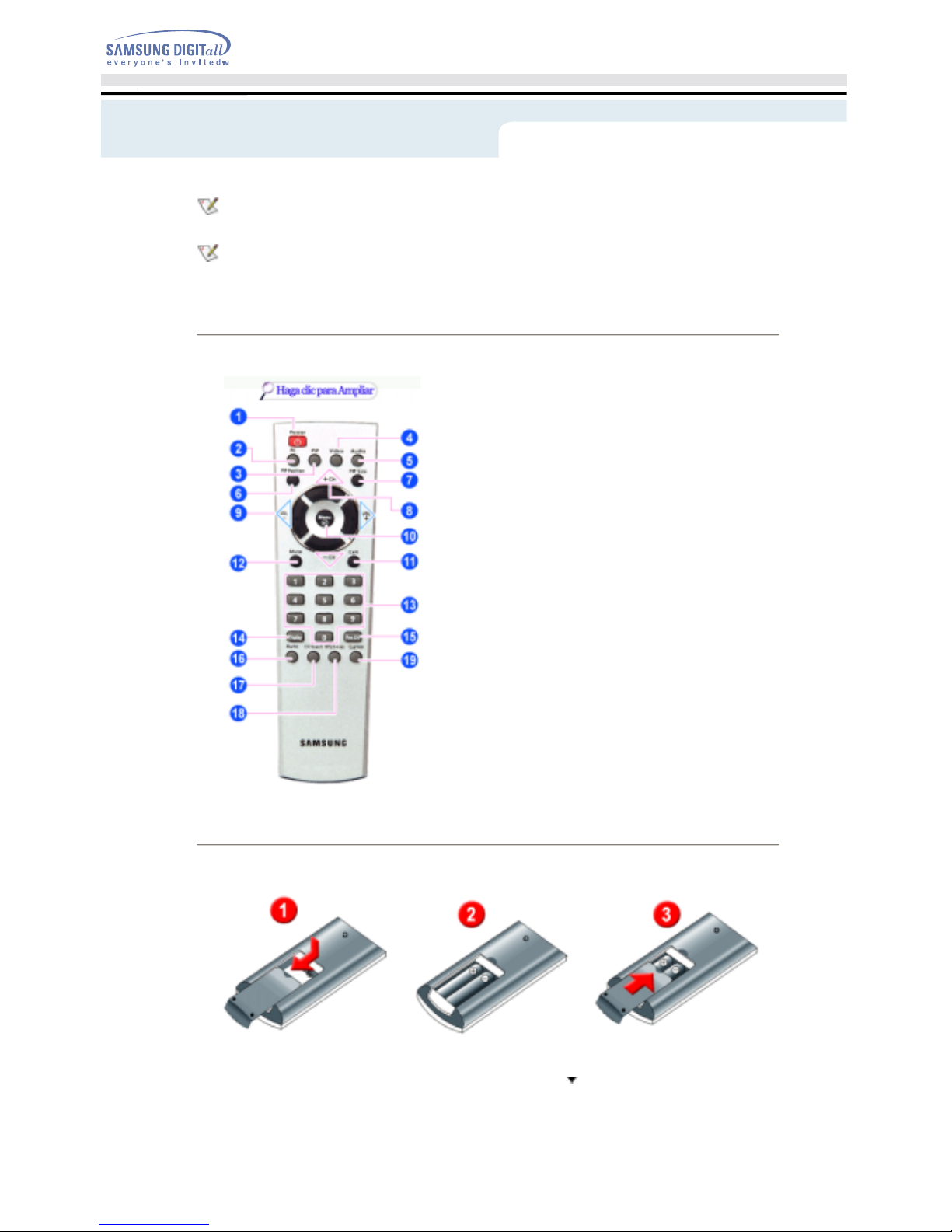

1. Nombres de los botones
1. Botón Energía
2. Botón Equipo
3. Botón PIP (Imagen sobre imagen)
4. Botón Video
5. Botón Audio
6. Botón Posición de PIP
7. Botón Tamaño de PIP (Incompatible)
8. Botón Arriba-abajo / Botón Canal
9. Botón Izquierda-derecha / Botón Volumen
10. Botón Menú
11. Botón Salir
12. Botón Silencio
13. Botón Canal
14. Botón Pantalla
15. Botón Canal anterior
16. Botón Automático
17. Botón Búsqueda de canales
18. Botón Modo MTS/S (Sistema de sonido
multicanal de televisión)
19. Botón Títulos

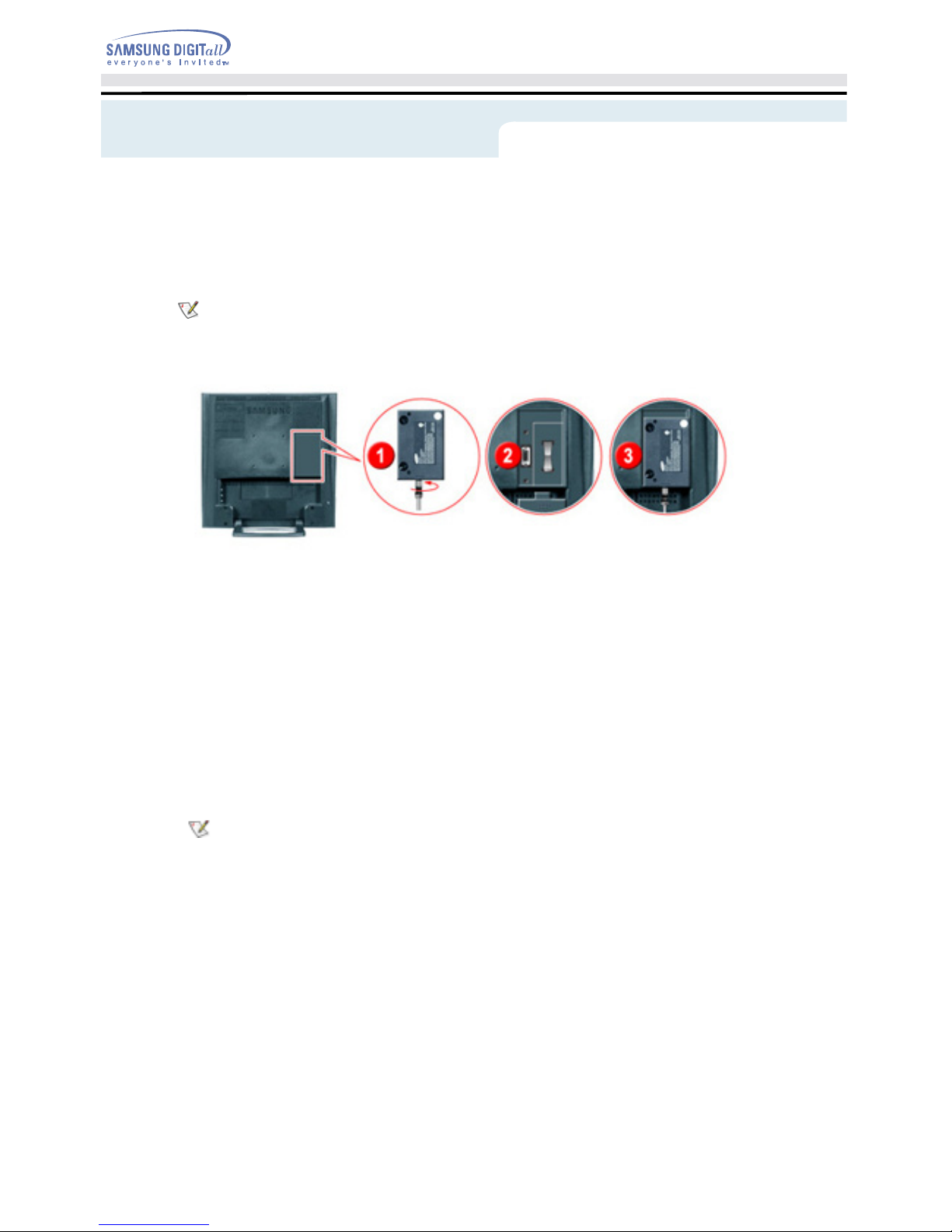

2. Sustitución de las baterías
1. Retire la cubierta haciendo presión sobre la zona con el signo .
2. Inserte las baterías haciendo que correspondan sus polaridades (+, -).
3. Vuelva a poner la cubierta.
Introducción - Control remoto
User's Guide -12

Conexión con una computadora
Conexión con otros dispositivos
Encienda su computadora y su monitor. Si su monitor muestra una imagen, la instalación ha
terminado.

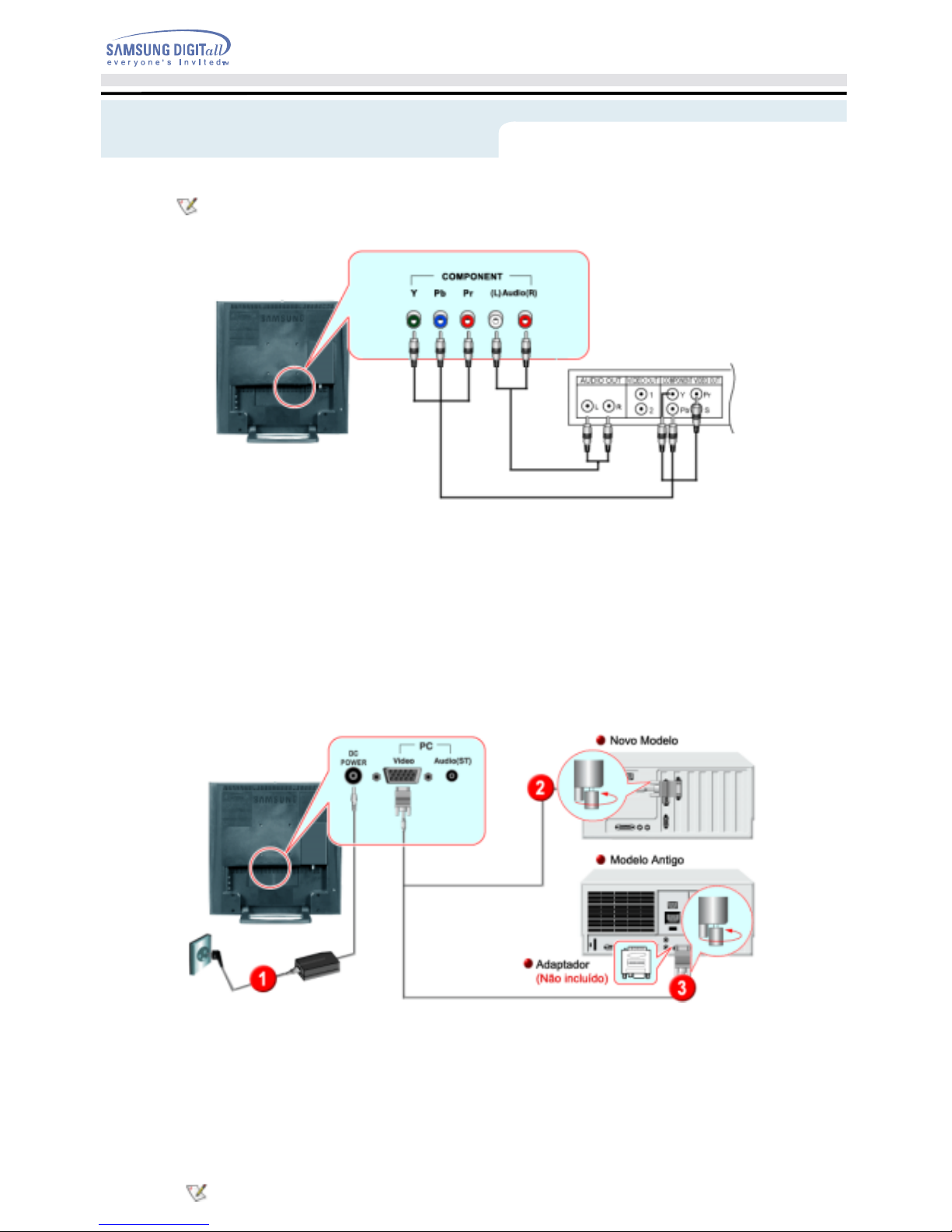

1. Conexión con una computadora
1. Conecte el cordón de suministro eléctrico con el adaptador de C.C. y conecte el enchufe del
adaptador con la toma de corriente de 14V de DC en la parte posterior de su monitor.
2. Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte
posterior del monitor.
3. Conecte un cable aquí para recibir el sonido de la tarjeta de sonido de la computadora.
4. Encienda la computadora y el monitor.
5. Puede disfrutar de sonido claro y de calidad de la tarjeta de sonido de la computadora usando los
altavoces del monitor. (No es necesario instalar otros altavoces para su computadora).
Consulte a un centro de servicio local de Samsung Electronics para comprar los elementos opcionales.
Instalación - Conexión con una computadora
User's Guide -13

Conexión con una computadora
Conexión con otros dispositivos
Este monitor permite que el usuario lo conecte con dispositivos de entrada tales como un reproductor
DVD, un VCR o una cámara de vídeo, o un DTV o una TV sin desconectar el PC. Para más
información sobre cómo conectar los dispositivos de entrada de audio y vídeo (AV), véase Controles
de usuario en Ajuste del monitor.
Conexión de AV | Conexión de TV | Conexión de DVD / DTV Set Top Box (Decodificador DTV)
Conexión con un Macintosh | Conexión de auriculares
1. Conexión de dispositivos de audio y vídeo (AV)
El monitor tiene terminales de conexión de audio y vídeo para conectar dispositivos de entrada de
audio y vídeo como DVD, VCR o Cámaras de vídeo. Puede disfrutar de señales de audio y vídeo
mientras esté encendido el monitor.
1. Los dispositivos de entrada tales como DVD, VCR o cámaras de vídeo se conectan al terminal
Video o S-Video del monitor mediante el cable RCA o S-VHS.
El cable de S-VHS o de RCA es opcional
2. Conecte los terminales Audio (Left, izquierda) y Audio (Right, derecha) de un DVD, de un VCR o de
una cámara de vídeo con los terminales de entrada de audio L y R del monitor usando los cables
de audio.
3. Seleccione Video o S-Video donde esté conectado un DVD, un VCR o una Cámara de vídeo
usando el botón Source (Fuente) en la parte delantera del monitor.
4. Entonces, inicie el DVD, el VCR o la cámara de vídeo con un disco de DVD o una cinta en su
interior.
Instalación - Conexión con otros dispositivos
User's Guide -14

Instalación - Conexión con otros dispositivos
User's Guide -15
2. Conexión de TV (Conecte un sintonizador de TV (Opción))
Con un sintonizador de TV (Opció
n) , se puede mirar la TV con solo conectar el monitor a una antena o
a un dispositivo de cable. No es necesario adquirir una tarjeta de TV conectada a un PC, ni tampoco
hardware o software adicionales.
Consulte a un centro de servicio local de Samsung Electronics para comprar los elementos opcionales.
1. Conecte la antena o el servicio de cable con el sintonizador de TV (Opción) mediante el terminal de
"ANTENA" del sintonizador de TV.
2. Quite la cubierta del sintonizador de TV de la parte posterior del monitor.
3. Inserte el sintonizador de TV conectado en la ranura y apriete firmemente los dos tornillos
mediante una moneda para bloquear el aparato en su sitio. (Si los tornillos están flojos puede
provocar una situación de pantalla en blanco o ruidos en la imagen.)
4. Vuelva a colocar la cubierta del sintonizador de TV.
5. Encienda el monitor.
6. Seleccione TV usando el botón Source (Fuente) entre los botones de ajuste de señal externa.
7. Seleccione un canal de TV deseado.
Dado que este producto está diseñado sólo para señales NTSC, no se pueden ver programas de
TV en los países donde se usan las señales PAL o SECAM.

4. Conexión con un Macintosh
1. Conecte el cordón de suministro eléctrico con el adaptador de C.C. y, después, conecte el enchufe
del adaptador con la toma de corriente de de C.C. en el monitor. (El voltaje se ajusta
automáticamente mediante el adaptador de energía).
2. Conecte el cable de señal al puerto D-SUB del equipo Macintosh.
3. Para los modelos Macintosh más antiguos, es necesario ajustar el interruptor DIP de control de
resolución en el adaptador de Macintosh (opcional) consultando la tabla de configuración del
interruptor que se muestra en su parte posterior.
4. Encienda el monitor y el Macintosh.
Consulte a un centro de servicio local de Samsung Electronics para comprar los elementos opcionales.
3. Conexión de DVD / DTV Set Top Box (Decodificador DTV)
Conecte a una entrada de DVD / Decodificador DTV si el dispositivo tiene un conector DTV / DVD.
Puede ver un DTV / DVD simplemente conectando el DTV / DVD al monitor mientras esté encendido.
1.Conecte un cable vídeo entre los conectores (Y, Pb, Pr) en el monitor y los conectores Y,Pb,Pr en
el decodificador de señal DTV / DVD.
2. Conecte las salidas Audio (R) y Audio (L) del DVD / Decodificador DTV a las entradas Audio (R) y
Audio (L) del monitor usando los cables de audio.
3.Seleccione COMP mediante el botónVideo ubicado entrelos botones de control del usuario.
Instalación - Conexión con otros dispositivos
User's Guide -16

5. Conexión de auriculares
Puede conectar sus auriculares con el monitor.
1. Conecte sus auriculares con el puerto Headphone-out (Salida de auricular).
Instalación - Conexión con otros dispositivos
User's Guide -17

A
utomático
Manual
Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte el CD-
ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente diferente de
un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema operativo que
usted tiene.
Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se
menciona a continuación.
zInternet web site : http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)
Windows ME | Windows XP/2000
1. Windows ME
Consulte el CD-ROM, "Instalación del Controlador del Monitor y el Manual de usuario" que viene
incluido con el monitor. Cuando se inserta en la unidad de disco CD-ROM de la computadora, el CD-
ROM arranca automáticamente. Si no consigue arrancar automáticamente, haga doble clic en el
archivo monsetup.exe ubicado en la carpeta de la unidad de disco CD-ROM de Explorador de
Windows.

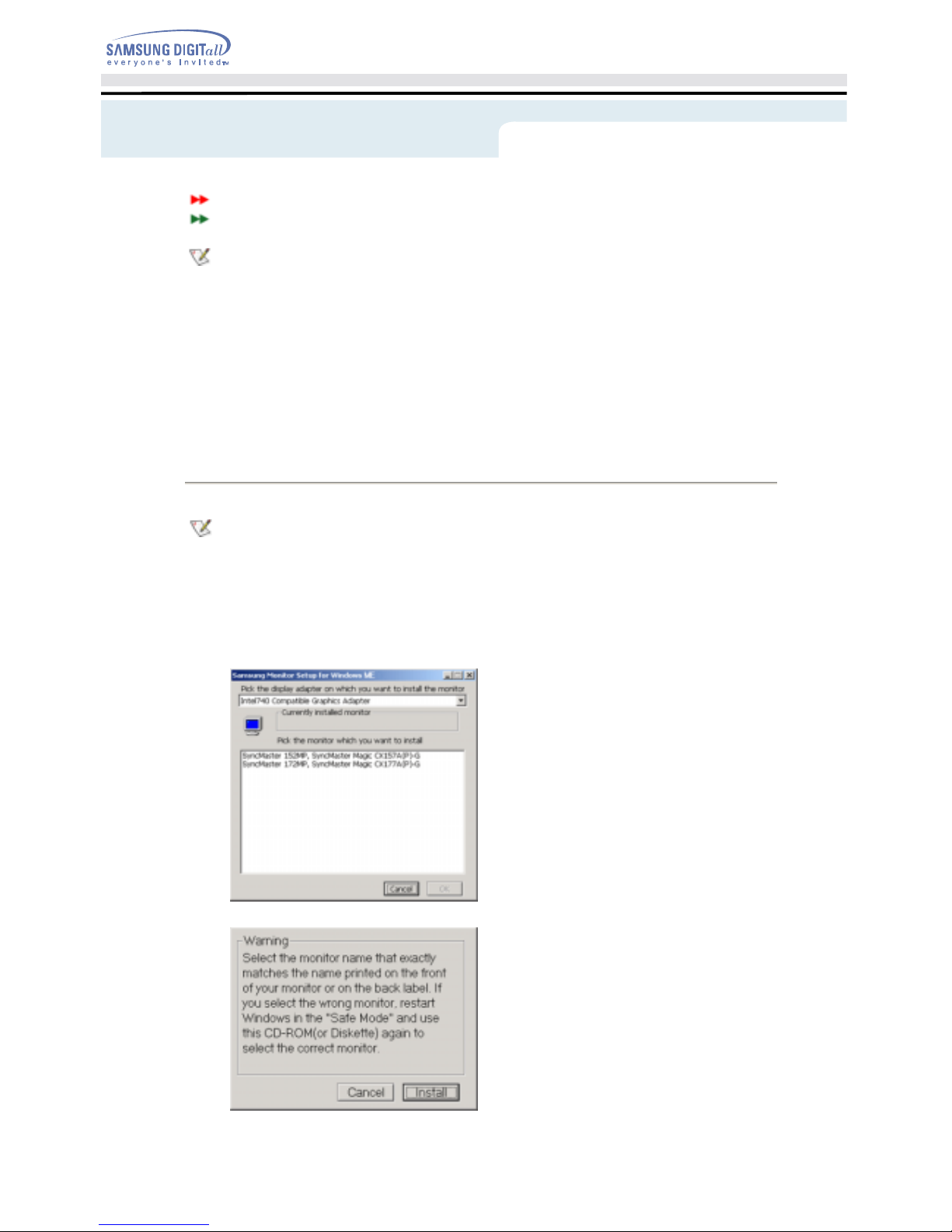

1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en "Windows ME Driver".
3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón "OK".
4. Pulse el botón "Instalar" de la ventana "Advertencia".
5. La instalación del Driver del Monitor está terminada.
Instalación - Instalación del Controlador de Monitor
User's Guide -18

2. Windows XP/2000
Consulte el CD-ROM, "Instalación del Controlador del Monitor y el Manual de usuario" que viene
incluido con el monitor. Cuando se inserta en la unidad de disco CD-ROM de la computadora, el CD-
ROM arranca automáticamente. Si no consigue arrancar automáticamente, haga doble clic en el
archivo monsetup.exe ubicado en la carpeta de la unidad de disco CD-ROM de Explorador de
Windows.
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en "Windows XP/2000 Driver".
3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón "OK".
4. Pulse el botón "Instalar" de la ventana "Advertencia".
5. Si ve la ventana "Mensaje", haga clic en el botón "Continúe". Luego haga clic en el botón "OK". Este
driver del monitor está bajo el logotipo certificado MS, y esta instalación no dañará su sistema.
6. La instalación del Driver del Monitor está terminada.
Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a
su sistema.
* El driver certificado será colocado en la Página Web del Monitor Samsung.
http://www.samsung-monitor.com/
Instalación - Instalación del Controlador de Monitor
User's Guide -19

Para instalar el controlador del monitor manualmente, siga los procedimientos explicados a
continuación después de comprobar que corresponde con su sistema operativo.
Windows XP | Windows 2000 | Windows Me | Windows NT | Linux
1. Sistema Operativo Microsoft®Windows®XP
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en “Inicio” - “Panel de Control” luego pulse el icono “Appearence”.
3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en
“Avanzado”.
4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”.
Instalación - Instalación del Controlador de Monitor
User's Guide -20
Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte el CD-
ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente diferente de
un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema operativo que
usted tiene.
Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se
menciona a continuación.
zInternet web site : http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)
Manual
