Samsung SC54 Series User manual

Vacuum Cleaner
user manual
imagine the possibilities
Thank you for purchasing a Samsung product.
✻Before operating this unit, please read the instructions carefully.
✻For indoor use only. English
SC54** Series
DJ68-00541V-05.indb 1 2014. 11. 7. �� 11:41

02_ safety information
safety information
SAFETY INFORMATION
• Before operating the appliance, please read this manual thoroughly and
retain it for your reference.
• Because these following operating instructions cover various models,
the characteristics of your vacuum cleaner may differ slightly from those
described in this manual.

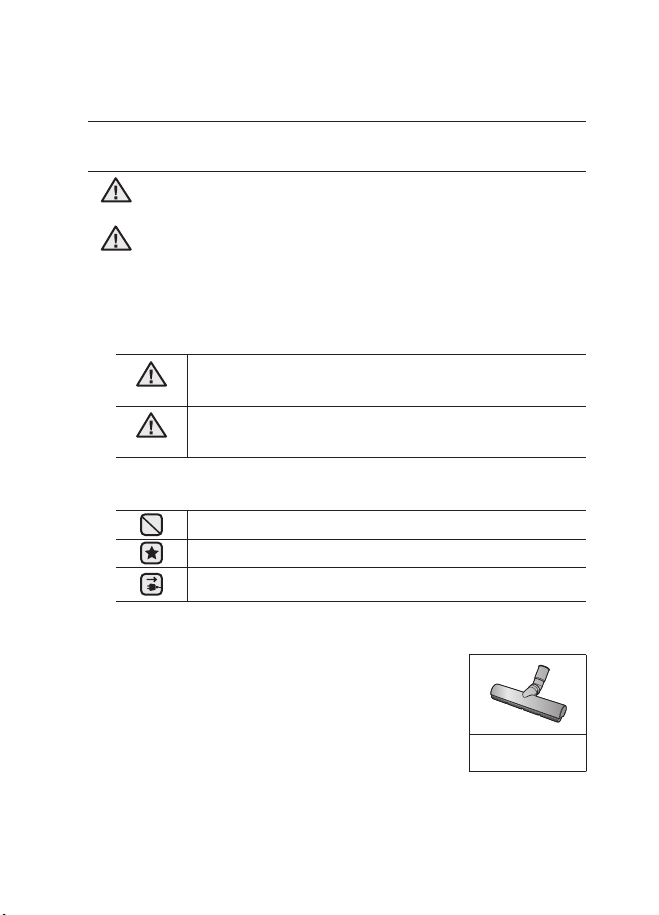

CAUTION/WARNING SYMBOLS USED
WARNING
Indicates that a danger of death or serious injury exists.
CAUTION
Indicates that a risk of personal injury or material damage exists.
OTHER SYMBOLS USED
Represents something you must NOT do.
Represents something you must follow.
Indicates that you must disconnect the power plug from the socket.
Notes on the energy label
• Declared energy efficiency and cleaning performance class on
carpet can be met with the enclosed 2-Step Brush.
• When the hard floor has joints and gaps, please use the
enclosed “Eco Hard Floor” brush which is designed to meet
the energy efficiency and cleaning performance class on hard
floor with joints and gaps.
• The values provided on the energy label have been
determinded according to the prescribed measuring process
(in accordance with EN60312 - 1).
Eco Hard Floor
WARNING
WARNING
DJ68-00541V-05.indb 2 2014. 11. 7. �� 11:41

safety information _03
safety information
IMPORTANT SAFEGUARDS
1. Read all instructions carefully. Before switching on, make sure that the voltage
of your electricity supply is the same as that indicated on the rating plate on the
bottom of the cleaner.
2. WARNING : Do not use the vacuum cleaner when rug or floor is wet.
Do not use to suck up water.
3. Do not use the vacuum cleaner without a dust bag. Change the dust bag before
it is full in order to maintain the best efficiency.
4. Slide to the Stop(or Min)position before inserting a plug into the electrical outlet.
5. Do not use the vacuum cleaner to pick up matches, live ashes or cigarette butts.
Keep the vacuum cleaner away from stoves and other heat sources. Heat can
deform and discolour the plastic parts of the unit.
6. Avoid picking up hard, sharp objects with the vacuum cleaner as they may
damage the cleaner parts. Do not stand on the hose assembly. Do not put
weight on the hose.
Do not block the suction or the exhaust port.
7. Switch the vacuum cleaner off on the body of the machine before unplugging
from the electrical outlet. Disconnect the plug from the electrical outlet before
changing the dust bag or dust container. To avoid damage, please remove the
plug by grasping the plug itself, not by pulling on the cord.
8. This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
9. Children should be supervised to ensure that they do not play with the appliance.
10. The plug must be removed from the socket outlet before cleaning or maintaining
the appliance.
11. The use of an extension cord is not recommended.
12. If your vacuum cleaner is not operating correctly, switch off the power supply and
consult an authorized service agent.
13. If the supply cord is damaged, it must be replaced by the manufacturer or its
service agent or a similarly qualified person in order to avoid a hazard.
14. Don’t carry the vacuum cleaner by holding the hose.
Use the handle on the vacuum cleaner set.
15. Unplug the cleaner when not in use. Turn off the power switch before unplugging.
DJ68-00541V-05.indb 3 2014. 11. 7. �� 11:41

04_ contents
contents
ASSEMBLING THE CLEANER
05
OPERATING THE CLEANER
06
06 ON/OFF Switch
06 Power Cord
07 Power-Control
MAINTAIN TOOLS AND FILTER
08
08 Using accessory
09 Maintain floor tools
10 Cleaning The Cyclone Filter (Optional)
10 Dust full indicator
11 Cleaning the dust bag
11 Cleaning inlet filter
12 Cleaning the outlet filter
13 Change the battery (optional)
TROUBLESHOOTING
14
DJ68-00541V-05.indb 4 2014. 11. 7. �� 11:41

assembling _05
01 ASSEMBLING
assembling the cleaner
For storage, park the floor nozzle.
OPTION
Features may vary according to model.
OPTION
DJ68-00541V-05.indb 5 2014. 11. 7. �� 11:41

06_ operating
operating the cleaner
ON/OFF SWITCH
1) BODY CONTROL
TYPE
2) ON/OFF TYPE 3) HANDLE CONTROL
TYPE
• When removing the plug from the electrical outlet, grasp
the plug, not the cord.
POWER CORD
CAUTION
DJ68-00541V-05.indb 6 2014. 11. 7. �� 11:41

operating _07
02 OPERATING
POWER-CONTROL
BODY-CONTROL TYPE / ON/OFF TYPE
• HOSE
To reduce suction for cleaning draperies,
small rugs, and other light fabrics, pull
the tap air until the hole is open.
• BODY (BODY-CONTROL TYPE ONLY)
MIN = For delicate surface e.g. net
curtains.
MAX = For hard floors and heavily soiled
carpets.
HANDLE CONTROL TYPE
• HOSE
Vacuum cleaner MODE (MIN/MID,MAX)
Press the MODE button repeatedly
to select the correct mode.
(ON) MIN
→
MID
→
MAX
sender
Handle Control
The cleaner is controlled by
using infrared signals.
DJ68-00541V-05.indb 7 2014. 11. 7. �� 11:41

08_ maintain
maintain tools and filter
USING ACCESSORY
Pipe (Option)
• Adjust the length of the telescopic pipe by
sliding the length control button located in the
center of the telescopic pipe back and forth.
• To check for blockages, separate the
telescopic pipe and adjust to shorten. This
allows for easier removal of waste clogging the
tube.
Accessory
• Dusting brush for furniture. shelves, books,
etc.
• Crevice tool for radiators, crevices, corners,
between cushions.
DJ68-00541V-05.indb 8 2014. 11. 7. �� 11:41

maintain _09
03 MAINTAIN

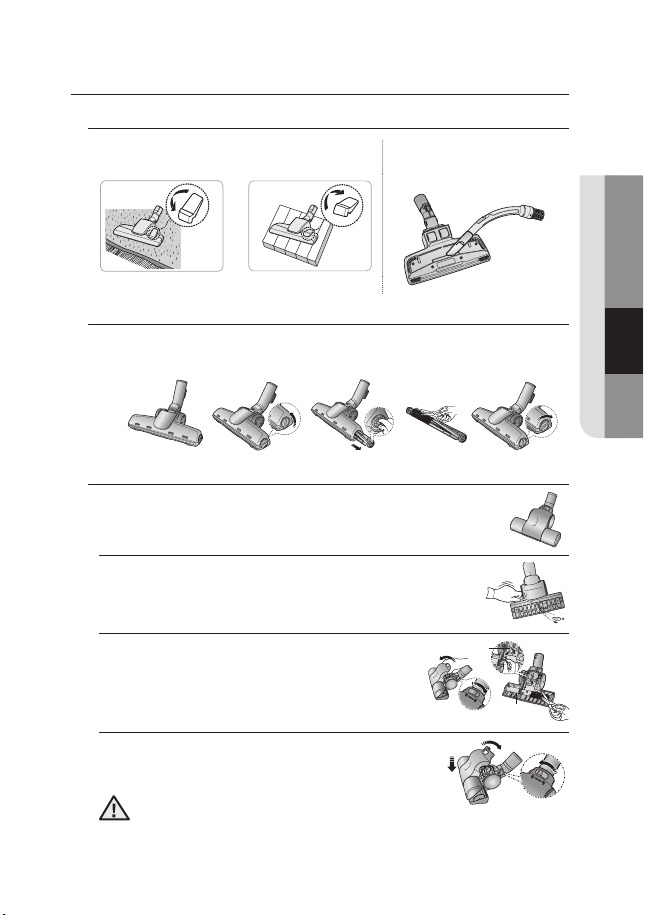

MAINTAIN FLOOR TOOLS
2-Step Brush (Option)
• Adjust the inlet lever according to the floor
surface.
• Remove waste matter
completely if the inlet is
blocked.
Carpet Cleaning Floor Cleaning
Pet Brush (Option)
For improved pick-up of pet hair and fibre on carpets.
Frequent vacuuming of hair or pet fur may cause a falling-off of the rotation due to
matters tangled around the drum. In this case, clean the drum with care.
Blanket brush (Option)
Clogs on turbine keep brush from turning, thus need to be unclogged
as follows. For picking up pet hair and fibre on upholstery and bed
linen.
Remove waste matter completely when inlet is blocked.
Turn the lock button to ‘UNLOCK’, and remove waste
matter.
To reassemble, align the cover to the front of the main
body and close. After closing the cover, ensure that the
lock button is turned to the ‘LOCK’ position.
Use for bedclothes only. Be cautious not to
damage brush during unclogging.
Turbine
Brush
WARNING
DJ68-00541V-05.indb 9 2014. 11. 7. �� 11:41

10_ maintain
maintain tools and filter
CLEANING THE CYCLONE FILTER (OPTIONAL)
DUST FULL INDICATOR
When the indicator color has changed Please
replace the dust bag.
1 2 3
4 5 6
78
It is necessary to use
Cyclone Filter while
cleaning.
CAUTION
DJ68-00541V-05.indb 10 2014. 11. 7. �� 11:41

maintain _11
03 MAINTAIN
CHANGING THE DUST BAG
OPTIONAL
•For Cloth Bag
After using, if the cloth bag is full of dust, clean the cloth bag and use it
again.
You can purchase dust bags in the shops where you bought this vacuum
cleaner.
paper bag can be used as you prefer (Paper-bag:VP-54)
CLEANING INLET FILTER
Don’t throw away the filter.
1 2 3
1 2 3
DJ68-00541V-05.indb 11 2014. 11. 7. �� 11:41

12_ maintain
maintain tools and filter
CLEANING THE OUTLET FILTER
Replacement filters are available at your local
Samsung distributor.
OPTION
Press the fixed frame part at
the back of the main body to
remove.
OPTION - MICRO FILTER
Remove and replace the blocked
outlet filter.
DJ68-00541V-05.indb 12 2014. 11. 7. �� 11:41

maintain _13
03 MAINTAIN
CHANGE THE BATTERY (OPTIONAL)
1. When the vacuum cleaner dows not work, replace the batteries. If the problem
persists, please contact our authorized dealer.
2. Use 2 batteries of size AA.
1. Never disassemble or recharge the
batteries.
2. Never heat up the batteries or throw
them into fire.
3. Do not reverse (+), (-) poles
4. Dispose of the batteries property.
BATTERY TYPE : AA Size
WARNING
DJ68-00541V-05.indb 13 2014. 11. 7. �� 11:41

14_ troubleshooting
troubleshooting
PROBLEM SOLUTION
Motor dows not start. •Checkcable,pulgandsocket.
•Leavetocool.
Suction force is gradually
decreasing. •Checkforblockageandremove.
Cord does not rewind fully. •Pullthecordout2-3mandpushdownthecord
rewind button.
Vacuum cleaner dows not pick
up dirt. •Checkhoseandreplaceifrequired.
Low or decreasing suction •Pleasechecklterand,ifrequired,cleanas illustrated in the instructions. if filters are out of
condition change them to new ones.
Body overheating •Pleasechecklters,Ifrequiredcleanas
illustrated in the instruction.
Static electicity discharge •Pleasedecreasepowersuction.
This Vacuum cleaner is approved the following.
EMC Directive : 2004/108/EEC
Low Voltage Directive : 2006/95/EC
DJ68-00541V-05.indb 14 2014. 11. 7. �� 11:41

product fiche
[English]
According to Commission Regulation (EU) No 665/2013 and No 666/2013
ASupplier Samsung Electronics., Co. Ltd
BModel SC54Q1 SC54Q5 SC54T1 SC54E1 SC54F5 SC54F6
CEnergy Efficiency Class B F
DAnnual Energy
Consumption (kWh/yr) 34 58
ECarpet Cleaning
Performance Class E D
FHardfloor Cleaning
Performance Class A E
GDust Re-Emission Class B C
HSound Power Level
(dBA) 81 81
IRated Input Power (W) 750 1300
JType General purpose vacuum cleaner
1) Indicative annual energy consumption (kWh per year), based on 50 cleaning
tasks.Actual annual energy consumption will depend on how the appliance is
used.
2) Measurements for power consumption and performance are based on methods
in EN 60312-1 and EN 60704.
DJ68-00541V-05.indb 15 2014. 11. 7. �� 11:41

COUNTRY CUSTOMER CARE CENTER ☎WEB SITE
LITHUANIA 8-800-77777 www.samsung.com/lt
LATVIA 8000-7267 www.samsung.com/lv
ESTONIA 800-7267 www.samsung.com/ee
If you have any questions or comments relating to Samsung products,
please contact the SAMSUNG customer care center.
DJ68-00541V-05.indb 16 2014. 11. 7. �� 11:41

SC54** Series
imagine the possibilities
Благодарим вас за покупку продукции Samsung.
✻ Прежде чем использовать устройство, внимательно прочтите
данные инструкции.
✻ Устройство можно использовать только внутри помещения.
Русский
Пылесос
руководство пользователя
DJ68-00541V-05.indb 1 2014. 11. 7. �� 11:41

02_ меры предосторожности
меры предосторожности
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Перед началом эксплуатации устройства внимательно прочитайте
данное руководство и сохраните его для будущего использования.
• Поскольку данные инструкции по эксплуатации охватывают
устройства разных моделей, технические характеристики
приобретенного пылесоса могут немного отличаться от
характеристик, описанных в руководстве.
ПРЕДОСТЕРЕГАЮЩИЕ/ПРЕДУПРЕЖДАЮЩИЕ СИМВОЛЫ,
ИТСПОЛЬЗУЕМЫЕ В РУКОВОДСТВЕ
ПРЕДУПРЕЖДЕНИЕ
Указывает на риск получения серьезной или летального
исхода.
ВНИМАНИЕ
Указывает на риск получения травмы или повреждения
устройства.
ДРУГИЕ СИМВОЛЫ, ИТСПОЛЬЗУЕМЫЕ В РУКОВОДСТВЕ
Указывает на действие, которое НЕ СЛЕДУЕТ совершать.
Указывает на действие, обязательное для выполнения.
Указывает на то, что требуется отсоединить вилку кабеля
питания от сетевой розетки.
Белешки за етикета на енергија
• Прогласи енергетска ефикасност и чистење класа на
тепих може да се исполни со приложените 2-чекор четка.
• Кога тврдата подна површина има приклучува и
празнини, ве молиме користете го приложениот “Еко
тврда подна површина”, која е дизајнирана да одговори
на енергетската ефикасност и перформанси класа.
• Вредностите дадени на етикетата на енергија се утврдени
според пропишаните мерење процес (во согласност со
EN60312 - 1).
Еко тврда подна
површина
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
DJ68-00541V-05.indb 2 2014. 11. 7. �� 11:41

меры предосторожности _03
меры предосторожности
ВАЖНЫЕ МЕРЫ БЕЗОПАСНОСТИ
1. Внимательно прочтите все инструкции. Прежде чем включать устройство,
убедитесь, что напряжение в источнике электропитания совпадает с
напряжением, указанным в табличке технических данных на днище пылесоса.
2. ПРЕДУПРЕЖДЕНИЕ. Не используйте пылесос, если ковер или пол влажный.
Не используйте пылесос для сбора воды.
3. Не пользуйтесь пылесосом без бункера для уловленной пыли. Опустошайте
бункер до того его полного заполнения, это позволит обеспечить лучшую
эффективность.
4. Прежде чем вставить вилку в сетевую розетку, переведите переключатель
в положение Stop (или Min).
5. Не используйте пылесос для сбора просыпавшихся спичек, горящего
пепла или окурков. Не храните пылесос вблизи кухонной плиты или других
источников тепла. Горячий воздух может привести к деформации или
обесцвечиванию пластиковых деталей устройства.
6. Не собирайте с помощью пылесоса твердые и острые предметы, поскольку
они могут повредить детали устройства. Не наступайте на шланг.
Не ставьте на шланг тяжелые предметы.
Не закрывайте всасывающее или выпускное отверстие.
7. Прежде чем вынимать вилку из сетевой розетки, выключайте пылесос
с помощью переключателя на корпусе устройства. Перед заменой
контейнера для пыли обязательно отключайте устройство от сети.
Во избежание повреждений вынимайте вилку из розетки, держась рукой за
саму вилку, а не за кабель.
8. Люди с ограниченными физическими, сенсорными или умственными
способностями (включая детей) и лица, не имеющие достаточного
опыта или знаний, не должны пользоваться данным устройством,
если их действия не контролируются или если они предварительно не
проинструктированы лицом, отвечающим за их безопасность.
9. Следите, чтобы дети не играли с устройством.
10. Перед чисткой или обслуживанием устройства следует обязательно
вынимать вилку из сетевой розетки.
11. Удлинитель использовать не рекомендуется.
12. В случае нарушения работы пылесоса отключите его от источника питания
и обратитесь к уполномоченному сотруднику сервисной службы.
13. В случае повреждения кабеля питания он должен быть заменен производителем,
сотрудником сервисной службы или другим квалифицированным специалистом
во избежание возникновения опасных ситуаций.
14. Не перемещайте пылесос, держа его за шланг.
Используйте для этой цели ручку на корпусе пылесоса.
15. Отключайте пылесос от источника питания, если он не используется.
Прежде чем вынимать вилку из сетевой розетки, выключайте пылесос,
нажав кнопку питания.
DJ68-00541V-05.indb 3 2014. 11. 7. �� 11:41

04_ содержание
содержание
СБОРКА ПЫЛЕСОСА
05
ИСПОЛЬЗОВАНИЕ
ПЫЛЕСОСА
06
06 Выключатель
06 Кабель питания
07 Регулятор мощности
ИСПОЛЬЗОВАНИЕ И УХОД ЗА
НАСАДКАМИ И ФИЛЬТРОМ
08
08 Использование вспомогательных
насадок
09 Использование и уход за
насадками для пола
10 Очистка циклонного фильтра (не
во всех моделях)
10 Индикатор наполнения
пылесборника
11 Замена машка для сбора пыли
11 Чистка входного фильтра
12 Чистка выпускного фильтра
13 Замена элементов питания (опция)
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
14
DJ68-00541V-05.indb 4 2014. 11. 7. �� 11:41
