1 Introduction
Sandberg USB 3.0 Multi Hard Disk Link (referred
to as “the adapter”) is a perfect solution for
creating an extremely fast connection of hard
disks to a USB port. The adapter supports both
2.5” and 3.5” IDE and SATA type hard disks. You
can even connect an IDE and a SATA hard disk
at the same time which gives you two extra hard
disks on your computer. Alternatively you can
also connect 5.25” CD and DVD drives. You will
avoid cable clutter as all the connectors are
placed directly on the adapter. User-friendly
backup software for Windows is included.
2 Overview
2.1 The top of the adapter

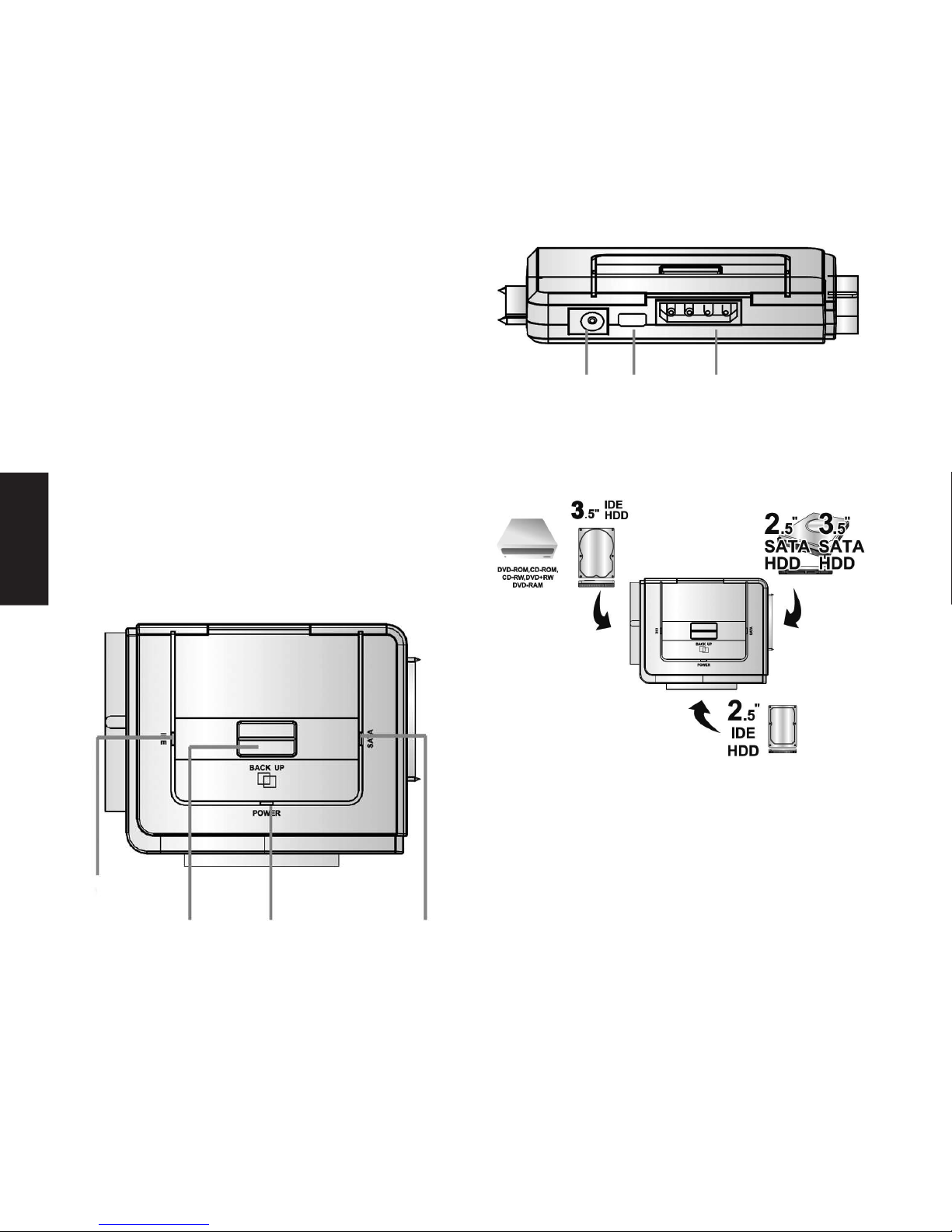

Figure 1

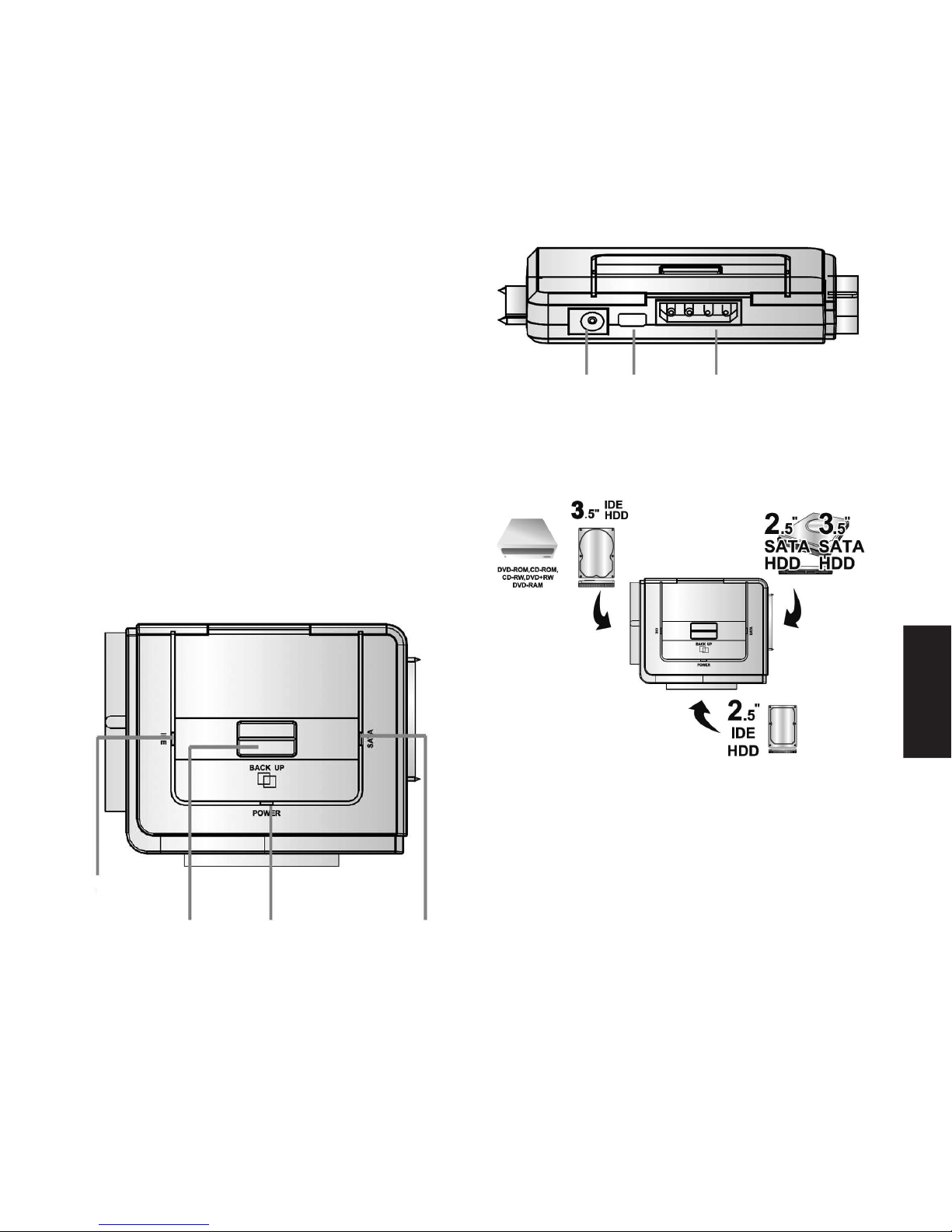

2.2 Connections on the sides of the adapter
Figure 2
Figure 3
3 Connection
3.1 Hard disk connector
3.1.1 SATA hard disk
Connect a SATA drive to the SATA connectors
as shown in fig. 3.
ENGLISH
Power
connector USB connector Power connector for 3.5" IDE hard disk
Lights up when
an IDE hard disk
is connected Backup
button Lights up when
power is
connected
Lights up when
a SATA hard disk
is connected

3
ENGLISH
3.1.2 IDE 2.5” hard disk
Connect a 2.5” IDE hard disk to the narrow IDE
connector as shown in fig. 3.
3.1.3 IDE 3.5” hard disk
1)Set the hard disk jumpers to "Master" by
following the diagram stuck onto the hard disk
itself, or in other documentation from the hard
disk manufacturer.
2)Connect a 3.5” IDE hard disk to the wide IDE
connector as shown in fig. 3.
3)Connect the supplied 4-pin power cable
between the power connector on the front of
the adapter and the power connector in the
hard disk.
3.1.4 IDE CD/DVD drive
1)Connect an IDE CD/DVD drive to the wide IDE
connector as shown in fig. 3.
2)Connect the supplied 4-pin power cable
between the power connector on the front of
the adapter and the power connector in the
hard disk.
NOTE: An IDE hard disk and a SATA hard disk
can be connected at the same time. Two IDE
hard disks cannot be connected at the same
time.
3.2 PC Connection
1)Connect the power supply to a wall socket
and the small power connector on the front
of the adapter. Switch on the power.
2)Connect the USB cable to the small USB
connector on the front of the adapter and a
USB connector in your PC.
A new drive is created on your computer. You
can use this drive in the same way as any other
drive on your computer.
4. Troubleshooting
4.1 Partitioning
The connected hard disk(s) must be partitioned
so that the computer can read and write on them.
If this is a new unused hard disk, it has typically
not been partitioned. This can be done so as
follows:
1. Open Disk Management under Administrative
Tools -> Computer Administration in the
Windows Control Panel.

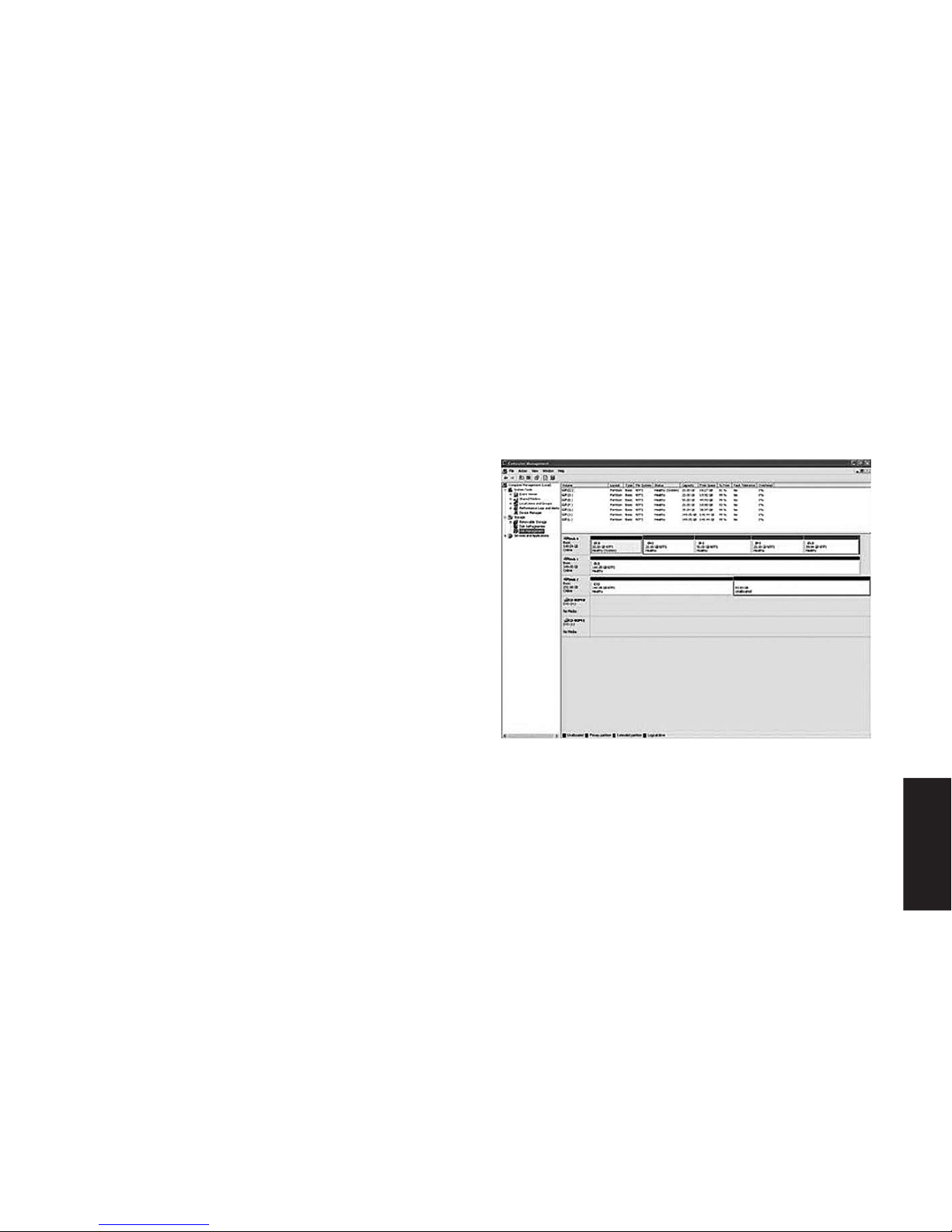

2. Highlight the hard disk’s unallocated area as
shown in figure 4:
Figure 4
3. Right-click and select “New partition/volume”.
Follow the instructions on the screen to
allocate the desired size and drive letter etc.
to the partition. We recommend selecting
primary partition, maximum possible capacity
and formatting in NTFS file format.
4. Formatting begins, after which the partition
is completed and can be accessed like any
other drive.

4
ENGLISH
4.2 The hard disk has been partitioned, but no
new drive can be found
• Check that the power supply is connected
correctly and that the power socket is switched
on.
• Check that the hard disk has been correctly
connected to the corresponding connector on
the adapter.
• Try connecting to a different USB port.
• Please note that only one IDE hard disk can be
connected at a time.
If you need further help or assistance with your
Sandberg product, you can visit the website
http://helpdesk.sandberg.it.
Have fun with your Sandberg USB 3.0 Multi
Harddisk Link!

5
1 Introduktion
Sandberg USB 3.0 Multi Hard Disk Link (herefter
kaldet ”adapteren”) er en perfekt løsning for
lynhurtig tilslutning af harddiske til en USB port.
Adapteren understøtter harddiske af både 2.5”
og 3.5” størrelse, og af både IDE og SATA type.
Du kan endda tilslutte en IDE og en SATA
harddisk samtidig, og på denne måde få hele
2 ekstra harddiske på din computer. Alternativt
kan også 5.25” CD og DVD drev tilsluttes. Du
slipper for kabelrod, da alle tilslutningsstik sidder
direkte på adapteren. Brugervenligt backup
software til Windows medfølger.
2 Oversigt
2.1 Toppen af adapteren

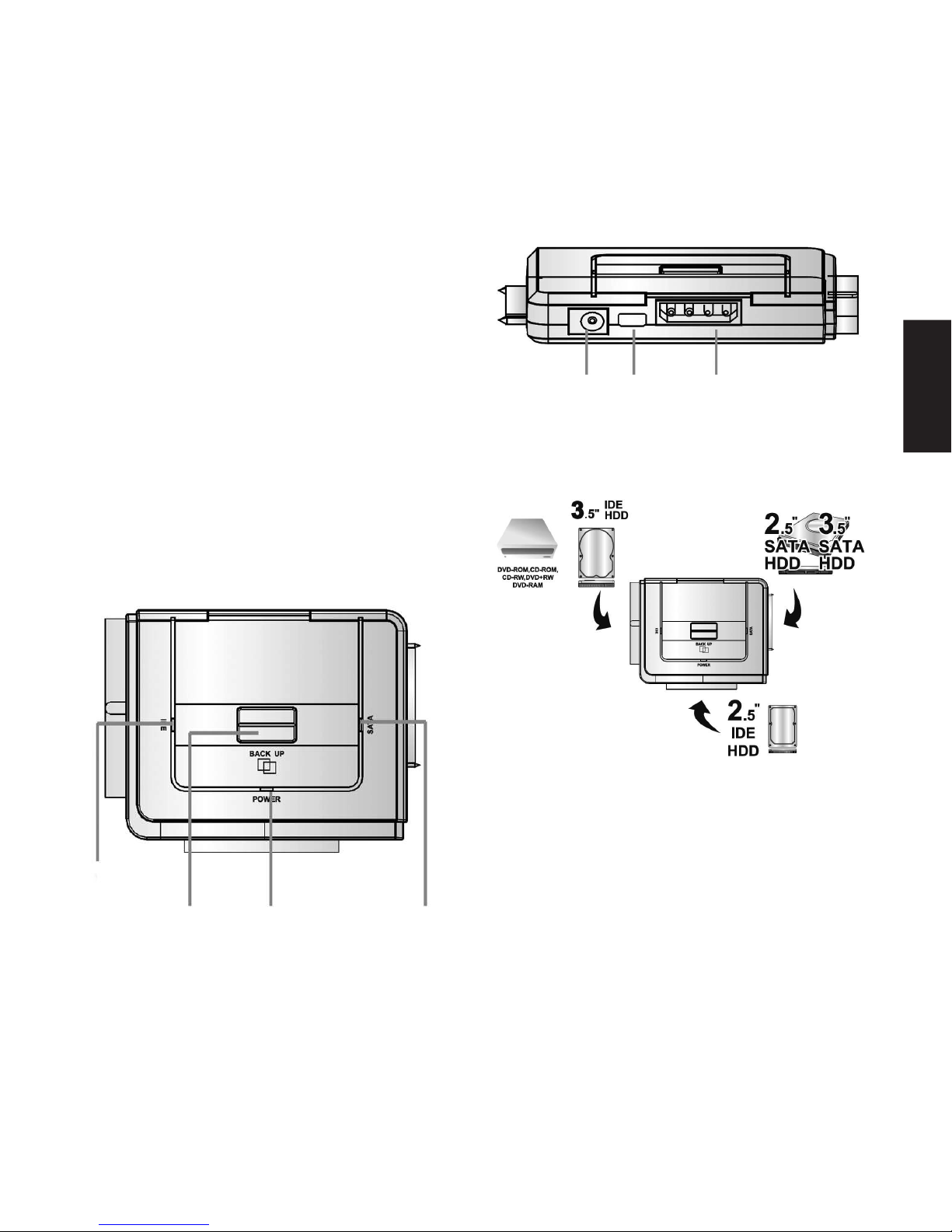

Figur 1
2.2 Tilslutninger på siderne af adapteren
Figur 2
Figur 3
3 Tilslutning
3.1 Harddisktilslutning
3.1.1 SATA harddisk
Tilslut et SATA drev til SATA stikkene som vist
i fig. 3.
Strømstik USB stik Strømstik til 3.5”
IDE harddisk
Lyser når en
IDE harddisk
er tilsluttet Backup
knap Lyser når strøm er
tilsluttet
Lyser når en
SATA harddisk
er tilsluttet
DANSK

6
3.1.2 IDE 2.5” harddisk
Tilslut en 2.5” IDE harddisk til det smalle IDE stik
som vist i fig. 3.
3.1.3 IDE 3.5” harddisk
1)Indstil harddiskens jumpers til ”Master” ved
at følge diagrammet påklistret selve
harddisken, eller i anden dokumentation fra
harddiskproducenten.
2)Tilslut en 3.5” IDE harddisk til det brede IDE
stik som vist i fig. 3.
3)Tilslut det medfølgende 4-polede strømkabel
imellem strømstikket på forsiden af adapteren
og strømstikket i harddisken.
3.1.4 IDE CD/DVD drev
1)Tilslut et IDE CD/DVD drev til det brede IDE
stik som vist i fig. 3.
2)Tilslut det medfølgende 4-polede strømkabel
imellem strømstikket på forsiden af adapteren
og strømstikket i harddisken.
Bemærk: Én IDE harddisk og én SATA harddisk
kan tilsluttes samtidig. To IDE harddiske kan ikke
håndteres samtidigt.
3.2 PC Tilslutning
1)Forbind strømforsyningen imellem et vægstik
og det lille runde strømstik på forsiden af
adapteren. Tænd for strømmen.
2)Forbind USB kablet imellem det lille USB stik
på forsiden af adapteren og et USB stik i din
PC.
Et nyt drev oprettes på computeren. Dette drev
kan bruges som ethvert andet drev på
computeren.
4. Problemløsning
4.1 Partitionering
Den eller de tilsluttede harddiske skal være
partitionerede, for at computeren kan læse og
skrive på dem. Er det en ny ubrugt harddisk, er
den typisk ikke partioneret. Dette kan gøres som
følger:
1. Åbn diskhåndtering under
computeradministation i Windows’
kontrolpanel.

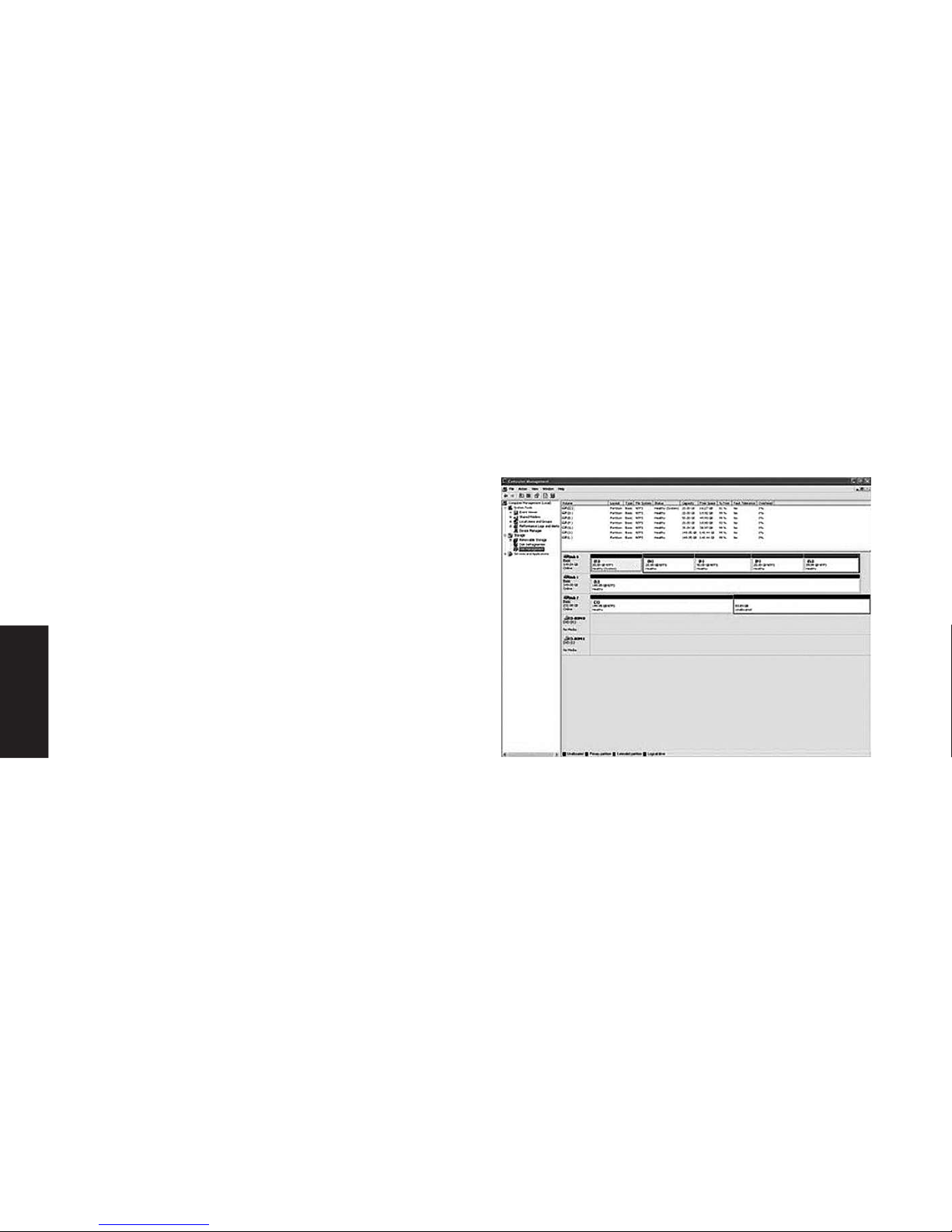

2. Marker harddiskens uallokerede område som
vist i figur 4:
Figur 4
3. Højreklik og vælg ”Ny partition/volume”. Følg
anvisningerne på skærmen for at tildele
partitionen ønsket størrelse og drevbogstav
mv. Det anbefales at vælge primær partition,
maximal mulig kapacitet og formatering i
NTFS filformat.
4. Formatering påbegyndes, hvorefter partitionen
er færdigoprettet, og kan tilgås som ethvert
andet drev.
DANSK

7
4.2 Harddisken er partitioneret, men intet nyt
drev findes
• Tjek at strømforsyningen er tilsluttet korrekt,
og der er tændt på stikkontakten.
• Tjek at stikket på harddisken er korrekt tilsluttet
det modsvarende stik på adapteren.
• Prøv tilslutning til anden USB port.
• Vær opmærksom på, at kun én IDE harddisk
kan tilslutte ad gangen.
Hvis du får behov for yderligere hjælp eller
vejledning i forbindelse med dit Sandberg
produkt, kan du se på internetsiden
http://helpdesk.sandberg.it.
God fornøjelse med din Sandberg USB 3.0 Multi
Harddisk Link!
DANSK

8
NORSK
1 Innledning
Sandberg USB 3.0 Multi Hard Disk Link (heretter
kalt ”adapteren”) er en perfekt løsning for lynrask
tilkobling av harddisker til en USB-port.
Adapteren støtter harddisker i størrelsene 2,5”
og 3,5”, og både IDE- og SATA-typene. Du kan
til og med tilkoble en IDE-harddisk og en SATA-
harddisk samtidig, og på denne måten få to
ekstra harddisker på datamaskinen. Alternativt
kan du også koble til en 5,25” CD- og DVD-
stasjon. Du slipper kabelrotet, da alle
tilkoblingskontaktene sitter direkte på adapteren.
Brukervennlig programvare for
sikkerhetskopiering i Windows medfølger.
2 Oversikt
2.1 Toppen av adapteren
Figur 1
2.2 Tilkoblinger på sidene av adapteren
Figur 2
Figur 3
3 Tilkobling
3.1 Harddisktilkoblinger
3.1.1 SATA-harddisk
Koble en SATA-harddisk til SATA-kontaktene
som vist i fig. 3.
Strømkontakt USB-
kontakt Strømkontakt til 3,5” IDE-harddisk
Lyser når en
IDE-harddisk
er tilkoblet Backup-
knapp Lyser når strøm er
tilkoblet
Lyser når en
SATA-harddisk
er tilkoblet

9
NORSK
3.1.2 2,5” IDE-harddisk
Koble til en 2,5” IDE-harddisk til den smale IDE-
kontakten som vist i fig. 3.
3.1.3 3,5” IDE-harddisk
1)Still inn harddiskens jumpere til ”Master” ved
å følge diagrammet som er klistret på selve
harddisken, eller som du finner i annen
dokumentasjon fra harddiskprodusenten.
2)Koble en 3,5” IDE-harddisk til den brede IDE-
kontakten som vist i fig. 3.
3)Koble den medfølgende 4-polede
strømkabelen til mellom strømkontakten på
forsiden av adapteren og strømkontakten på
harddisken.
3.1.4 IDE CD-/DVD-stasjon
1)Koble en IDE CD-/DVD-stasjon til den brede
IDE-kontakten som vist i fig. 3.
2)Koble den medfølgende 4-polede
strømkabelen til mellom strømkontakten på
forsiden av adapteren og strømkontakten på
harddisken.
Obs! Én IDE-harddisk og én SATA-harddisk kan
kobles til samtidig. To IDE-harddisker kan ikke
håndteres samtidig.
3.2 PC-tilkobling
1)Koble strømforsyningen mellom et
veggstøpsel og den lille runde strømkontakten
på forsiden av adapteren. Slå på strømmen.
2)Koble USB-kabelen mellom den lille USB-
kontakten på forsiden av adapteren og en
USB-kontakt på PC-en.
En ny stasjon opprettes på datamaskinen.
Stasjonen kan brukes på samme måte som de
andre stasjonene på datamaskinen.
4. Feilsøking
4.1 Partisjonering
Den eller de tilkoblede harddisken/-ene skal være
partisjonert slik at datamaskinen skal kunne lese
og skrive på dem. Hvis det er en ny og ubrukt
harddisk, er den vanligvis ikke partisjonert. Dette
kan gjøres på følgende måte:
1. Åpne Diskbehandling under
Datamaskinbehandling og Adminstrative
verktøy i Windows kontrollpanel.
2. Marker harddiskens utildelte område som vist
i figur 4:
Figur 4
3. Høyreklikk og velg ”Ny partisjon/volum”. Følg
instruksene på skjermen for å tildele
partisjonen ønsket størrelse og
stasjonsbokstav mm. Det anbefales å velge
primærpartisjon, maksimal mulig kapasitet
og formatering i NTFS-filformat.
4. Formateringen begynner når partisjonen er
ferdig opprettet, og kan åpnes som enhver
annen stasjon.

10
NORSK
4.2 Harddisken er partisjonert, men det vises
ingen ny stasjon
• Sjekk at strømforsyningen er korrekt tilkoblet,
og at stikkontakten er slått på.
• Sjekk at kontakten på harddisken er korrekt
tilkoblet den motsvarende kontakten på
adapteren.
• Prøv å koble til en annen USB-port.
• Vær oppmerksom på at kun én IDE-harddisk
kan tilkobles om gangen.
Hvis du trenger mer hjelp eller veiledning om
ditt Sandberg-produkt, kan du gå til nettsiden
http://helpdesk.sandberg.it.
God fornøyelse med din Sandberg USB 3.0 Multi
Harddisk Link!

11
1 Introduktion
Sandberg USB 3.0 Multi Hard Disk Link (kallas
”adaptern” nedan) är en perfekt lösning för
blixtsnabb anslutning av hårddiskar till ett USB-
uttag. Adaptern har stöd för både 2,5- och 3,5-
tumshårddiskar av både IDE- och SATA-typ. Du
kan även ansluta en IDE- och en SATA-hårddisk
samtidigt och på så vis få hela 2 extra hårddiskar
till datorn. Alternativt kan även en 5,25-tums
CD- och DVD-enhet anslutas. Du slipper
kabeltrassel genom att alla anslutningar sitter
direkt på adaptern. Ett användarvänligt
säkerhetskopieringsprogram till Windows
medföljer.
2 Översikt
2.1 Adapterns överdel
Figur 1
2.2 Anslutningar på adapterns sidor
Figur 2
Figur 3
3 Anslutning
3.1 Hårddiskanslutning
3.1.1 SATA-hårddisk
Anslut en SATA-enhet till SATA-uttagen som
visas i figur 3.
Strømkontakt USB-
kontakt Strømkontakt til 3,5” IDE-harddisk
Lyser när en
IDE-hårddisk
är ansluten Backup-
knapp Lyser när ström är
ansluten
Lyser när en
SATA-hårddisk
är ansluten
SVENSKA

12
3.1.2 IDE 2.5-tums hårddisk
Anslut en 2,5-tums IDE-hårddisk till det lilla IDE-
uttaget som visas i figur 3.
3.1.3 IDE 3,5-tums hårddisk
1)Ställ in hårddiskens byglar på ”Master” genom
att följa schemat som är fastklistrat på själva
hårddisken, eller i annan dokumentation från
hårddisktillverkaren.
2)Anslut en 3,5-tums IDE-hårddisk till det stora
IDE-uttaget som visas i figur 3.
3)Anslut den medföljande 4-poliga strömkabeln
mellan strömuttaget på adapterns framsida
och hårddiskens strömuttag.
3.1.4 IDE CD/DVD-enhet
1)Anslut en IDE CD/DVD-enhet till det stora IDE-
uttaget som visas i figur 3.
2)Anslut den medföljande 4-poliga strömkabeln
mellan strömuttaget på adapterns framsida
och hårddiskens strömuttag.
Obs! En IDE-hårddisk och en SATA-hårddisk kan
anslutas samtidigt. Två IDE-hårddiskar kan inte
hanteras samtidigt.
3.2 PC-anslutning
1)Anslut strömforsörjningen mellan ett
vägguttag och det lilla runda strömuttaget på
adapterns framsida. Slå på strömmen.
2)Anslut USB-kabeln mellan det lilla USB-uttaget
på adapterns framsida och ett USB-uttag på
datorn.
En ny diskenhet skapas nu i datorn. Denna
diskenhet kan användas på samma sätt som alla
andra diskenheter i datorn.
4. Felsökning
4.1 Partitionering
Alla anslutna hårddiskar måste partitioneras för
att datorn ska kunna läsa och skriva till dem. Om
det är en ny oanvänd hårddisk är den normalt
inte partitionerad. Detta kan göras på följande
sätt:
1. Öppna diskhanteringen i
datoradministrationen under
Administrationsverktyg på Kontrollpanelen i
Windows.
2. Markera hårddiskens oallokerade utrymme
på det sätt som visas i figur 4.
Figur 4
3. Högerklicka och välj ”Ny partition/volym”. Följ
anvisningarna på skärmen och tilldela
partitionen önskad storlek och
diskenhetsbokstav etc. Vi rekommenderar att
du väljer primärpartition, största möjliga
kapacitet och formatering i NTFS-filformat.
4. Formateringen startar. När partitionen är klar
kan den användas som en extra diskenhet.
SVENSKA

13
4.2 Hårddisken är partitionerad, men ingen ny
enhet hittas
• Kontrollera att strömtillförseln är korrekt
ansluten och att uttaget är påslaget.
• Kontrollera att uttaget på hårddisken är korrekt
anslutet till motsvarande uttag på adaptern.
• Pröva att ansluta till ett annat USB-uttag.
• Tänk på att endast en IDE-hårddisk kan anslutas
åt gången.
Om du behöver ytterligare vägledning eller hjälp
med din Sandberg-produkt hittar du mer
information på webbplatsen
http://helpdesk.sandberg.it.
Mycket nöje med din Sandberg USB 3.0 Multi
Harddisk Link!
SVENSKA

14
SUOMI
1 Johdanto
Sandberg USB 3.0 Multi Hard Disk Link
(tuotteesta käytetään termiä ”sovitin”) on
täydellinen ratkaisu silloin, kun kiintolevy
halutaan kytkeä USB-porttiin mahdollisimman
nopeasti. Sovitin tukee sekä 2,5 että 3,5 tuuman
IDE- ja SATA-tyypin kiintolevyjä. Voit myös
kiinnittää samalla kertaa sekä IDE- että SATA-
kiintolevyn, jolloin tietokoneessasi on kaksi
lisäkiintolevyä. Vaihtoehtoisesti voit kytkeä 5,25
tuuman CD- ja DVD-asemia. Vältyt
kaapelisotkuilta, sillä kaikki liittimet ovat kiinni
sovittimessa. Sovittimen mukana toimitetaan
helppokäyttöinen varmuuskopiointiohjelmisto
Windowsille.
2 Yleiskuvaus
2.1 Sovitin ylhäältä
Kuva 1
2.2 Sovittimen sivuilla olevat liitännät
Kuva 2
Kuva 3
3 Kytkennät
3.1 Kiintolevyn liitin
3.1.1 SATA-kiintolevy
Kytke SATA-asema SATA-liittimiin kuvan 3
osoittamalla tavalla.
Virtaliitin USB-
liitin Virtaliitin 3,5 tuuman IDE-kiintolevylle
Syttyy,
kun IDE-
kiintolevy
kytketään Backup-
painike Syttyy, kun sovitin
kytketään
virtalähteeseen
Syttyy,
kun SATA-
kiintolevy
kytketään

15
SUOMI
3.1.2 IDE 2,5 tuuman kiintolevy
Kytke 2,5 tuuman IDE-kiintolevy kapeaan IDE-
liittimeen kuvan 3 osoittamalla tavalla.
3.1.2 IDE 3,5 tuuman kiintolevy
1)Kytke kiintolevyn hyppyliittimet Master-
asentoon. Katso mallia joko kiintolevyyn
kiinnitetystä kaaviosta tai muista valmistajan
toimittamista ohjeista.
2)Kytke 3,5 tuuman IDE-kiintolevy leveään IDE-
liittimeen kuvan 3 osoittamalla tavalla.
3)Kytke toimitettu 4-napainen virtajohto
sovittimen etupuolella olevaan virtaliittimeen
ja kiintolevyn virtaliittimeen.
3.1.4 IDE CD/DVD -asema
1)Kytke IDE CD/DVD -asema leveään IDE-
liittimeen kuvan 3 osoittamalla tavalla.
2)Kytke toimitettu 4-napainen virtajohto
sovittimen etupuolella olevaan virtaliittimeen
ja kiintolevyn virtaliittimeen.
HUOMAUTUS: IDE-kiintolevy ja SATA-kiintolevy
voidaan kytkeä samalla kertaa. Kahta IDE-
kiintolevyä ei voi kytkeä samalla kertaa.
3.2 Tietokoneliitäntä
1)Kytke virtalähde seinäpistokkeeseen ja pieni
virtaliitin sovittimen edessä olevaan liittimeen.
Kytke virta päälle.
2)Kytke USB-kaapeli sovittimen etupuolella
olevaan pieneen USB-liittimeen ja
tietokoneessa olevaan USB-liittimeen.
Tietokoneeseen luodaan uusi asema. Voit käyttää
tätä asemaa samalla tavoin kuin muitakin
tietokoneesi asemia.
4. Vianmääritys
4.1 Osittaminen
Kytketyt kiintolevyt on ositettava, jotta tietokone
pystyy lukemaan niitä ja kirjoittamaan niihin.
Jos kyseessä on uusi, käyttämätön levy, sitä ei
tavallisesti ole ositettu. Osittaminen tehdään
seuraavalla tavalla:
1. Avaa Levynhallinta Windowsin Ohjauspaneelin
kohdasta Valvontatyökalut -> Tietokoneen
hallinta.
2. Korosta kiintolevyn varaamaton tila kuvan 4
mukaisesti:
Kuva 4
3. Napsauta hiiren kakkospainiketta ja valitse
”Uusi osio/asema”. Määritä osiolle haluamasi
koko ja aseman kirjain noudattamalla näytön
ohjeita. On suositeltavaa valita ensisijainen
osio, suurin mahdollinen kapasiteetti ja alustus
NTFS-tiedostomuodossa.
4. Alustus alkaa, minkä jälkeen osio on valmis
ja sitä voidaan käyttää muiden asemien tapaan.

16
SUOMI
4.2 Kiintolevy on ositettu, mutta uutta asemaa
ei löydy
• Tarkista, että virtalähde on kytketty oikein ja
että virtapistokkeeseen on kytketty virta.
• Tarkista, että kiintolevy on kytketty oikein sille
tarkoitettuun sovittimen liittimeen.
• Yritä kytkeä levy toiseen USB-porttiin.
• Huomaa, että useita IDE-kiintolevyjä ei voi
kytkeä samalla kertaa.
Jos tarvitset Sandberg-tuotteeseesi liittyviä
neuvoja tai lisäohjeita, käy Sandbergin sivustolla
http://helpdesk.sandberg.it.
Toivomme mukavia hetkiä Sandberg USB 3.0
Multi Harddisk Link -sovittimen parissa!

17
1 Einleitung
Der Sandberg USB 3.0 Multi Hard Disk Link
(bezeichnet als „der Adapter“) ist eine perfekte
Lösung zur Herstellung einer extrem schnellen
Verbindung von Festplatten mit einem USB-
Anschluss. Der Adapter unterstützt sowohl 2,5”
und 3,5” IDE- und SATA-Festplatten. Sie können
darüber hinaus gleichzeitig eine IDE- und eine
SATA-Festplatte anschließen, wodurch Sie zwei
zusätzliche Festplatten auf Ihrem Computer
erhalten. Alternativ können Sie auch 5,25’’ CD-
und DVD-Laufwerke anschließen. Sie vermeiden
Kabelsalat, da alle Anschlüsse direkt am Adapter
sitzen. Eine benutzerfreundliche Backup-Software
für Windows ist enthalten.
2 Übersicht
2.1 Draufsicht auf den Adapter
Abbildung 1
2.2 Anschlüsse an den Seiten des Adapters
Abbildung 2
Abbildung 3
3 Anschluss
3.1 Festplattenanschluss
3.1.1 SATA-Festplatte
Schließen Sie eine SATA-Festplatte an die SATA-
Anschlüsse an, siehe Abb. 3.
Leuchtet,
wenn eine
IDE-Festplatte
angeschlossen
ist Backup-
Taste Leuchtet, wenn der
Strom
zugeschaltet
ist
Leuchtet,
wenn eine
SATA-Festplatte
angeschlossen
ist
Netzans-
chluss USB- Anschluss Netzanschluss für 3,5” IDE-Festplatte
DEUTSCH

18
3.1 2,5” IDE-Festplatte
Schließen Sie eine 2,5‘‘ IDE-Festplatte an den
schmalen IDE-Anschluss an, siehe Abb. 3.
3.1 3,5” IDE-Festplatte
1)Stellen Sie die Festplattenbrücken auf „Master“
in Übereinstimmung mit der Abbildung auf
der Festplatte oder anderen Unterlagen vom
Festplattenhersteller.
2)Schließen Sie eine 3,5‘‘ IDE-Festplatte an den
breiten IDE-Anschluss an, siehe Abb. 3.
3)Verbinden Sie das mitgelieferte 4-Stift-
Stromkabel zwischen Stromanschluss an der
Vorderseite des Adapters und Stromanschluss
der Festplatte.
3.1.4 IDE CD/DVD-Laufwerk
1)Schließen Sie ein IDE CD/DVD-Laufwerk an
den breiten IDE-Anschluss an, siehe Abb. 3.
2)Verbinden Sie das mitgelieferte 4-Stift-
Stromkabel zwischen Stromanschluss an der
Vorderseite des Adapters und Stromanschluss
der Festplatte.
HINWEIS: Eine IDE-Festplatte und eine SATA-
Festplatte können gleichzeitig angeschlossen
werden. Zwei IDE-Festplatten können nicht
gleichzeitig angeschlossen werden.
3.2 PC-Anschluss
1)Verbinden Sie die Stromversorgung mit einer
Steckdose und dem kleinen Stromanschluss
vorne am Adapter. Schalten Sie die
Stromzufuhr ein.
2)Verbinden Sie das USB-Kabel mit dem kleinen
USB-Anschluss vorn am Adapter und einem
USB-Anschluss an Ihrem Computer.
Auf Ihrem Computer wird ein neues Laufwerk
erstellt. Sie können dieses Laufwerk genau so
wie die anderen Laufwerke auf Ihrem Computer
verwenden.
4. Problembehebung
4.1 Partitionierung
Die angeschlossene/n Festplatte/n sind so zu
partitionieren, dass der Computer auf ihnen
lesen und schreiben kann. Wenn es sich um eine
fabrikneue Festplatte handelt, wurde diese in
der Regel noch nicht partitioniert. Dies kann wie
folgt erfolgen:
1. Öffnen Sie in Windows unter Systemsteuerung
-> Verwaltung -> Computerverwaltung die
Datenträgerverwaltung.
2. Markieren Sie den nicht zugewiesenen Bereich
wie in Abbildung 4:
Abbildung 4
3. Klicken Sie mit der rechten Maustaste und
wählen Sie „Neue Partition/Datenträger“ aus.
Folgen Sie den Anweisungen auf dem
Bildschirm, um der Partition die gewünschte
Größe und den Laufwerkbuchstaben usw.
zuzuteilen. Wir empfehlen Ihnen, eine primäre
Partition, die größtmögliche Kapazität und die
Formatierung im NTFS-Dateiformat zu wählen.
4. Die Formatierung beginnt. Anschließend ist
die Partitionierung abgeschlossen und auf die
Partition kann wie auf jedes andere Laufwerk
zugegriffen werden.
DEUTSCH

19
4.2 Die Festplatte wurde partitioniert, es ist aber
kein neues Laufwerk vorhanden
• Prüfen Sie, dass die Stromversorgung
ordnungsgemäß angeschlossen und die
Steckdose eingeschaltet ist.
• Prüfen Sie, dass die Festplatte ordnungsgemäß
an den entsprechenden Anschluss am Adapter
angeschlossen wurde.
• Versuchen Sie, die Festplatte an einen anderen
USB-Anschluss anzuschließen.
• Bitte beachten Sie, dass immer nur eine IDE-
Festplatte angeschlossen werden kann.
Wenn Sie weitere Hilfe im Zusammenhang mit
Ihrem Produkt von Sandberg benötigen,
besuchen Sie uns auf unserer Internetseite unter
http://helpdesk.sandberg.it.
Wir wünschen viel Vergnügen mit Ihrem
Sandberg USB 3.0 Multi Harddisk Link!
DEUTSCH
