Sanit INEO SCOP User manual

1
GB Operating instructions
FR Mode d`emploi
IT Istruzioni per l´uso
NL Handleiding
ES Instrucciones de uso
DBedienungsanleitung Seite 2
page 12
page 22
pagina 32
pagina 42
Pág. 52

2
Inhaltsverzeichnis
Zielgruppe 3
Bestimmungsgemäße Verwendung 3
Symbolerklärung 3
Sicherheitshinweise 3
Funktionsprinzip 4
Bedienung 4
Pege 4
Einstellung mit Servicefernbedienung DO-5.1 S 5
Einstellung Manuell 7
Störungsbehebung 10
Ersatzteile 11
Entsorgung 11
DE DEUTSCH

3
Zielgruppe
Dieses Dokument richtet sich an die Betreiber der SANIT WC-Betätigungs-
platte INEO SCOP.
Bestimmungsgemässe Verwendung
Die SANIT Betätigungsplatte INEO SCOP ist zur Spülauslösung bei Sanit
Unterputzspülkästen bestimmt.
Symbolerklärung
Weist auf eine mögliche gefährliche Situation hin, die leichte oder
mittlere Körperverletzung oder Sachschaden zur Folge haben
kann.
Weist auf eine wichtige Information hin.
Sicherheitshinweise
■Bei Hinweisen auf Beschädigung oder Defekt die WC-Steuerung nicht
 selberö󰀨nenundreparieren,sonderneineFachkrafthinzuziehen
■Reparaturen dürfen nur mit Originalersatz- und Zubehörteilen durch eine
Fachkraft ausgeführt werden
■Keine Veränderungen oder Zusatzinstallationen an der WC-Steuerung
vornehmen
■ BedienungundPegedürfennursoweitdurchdenBetreiberoder
Benutzer ausgeführt werden, wie in dieser Bedienungsanleitung
beschrieben
DE DEUTSCH

4

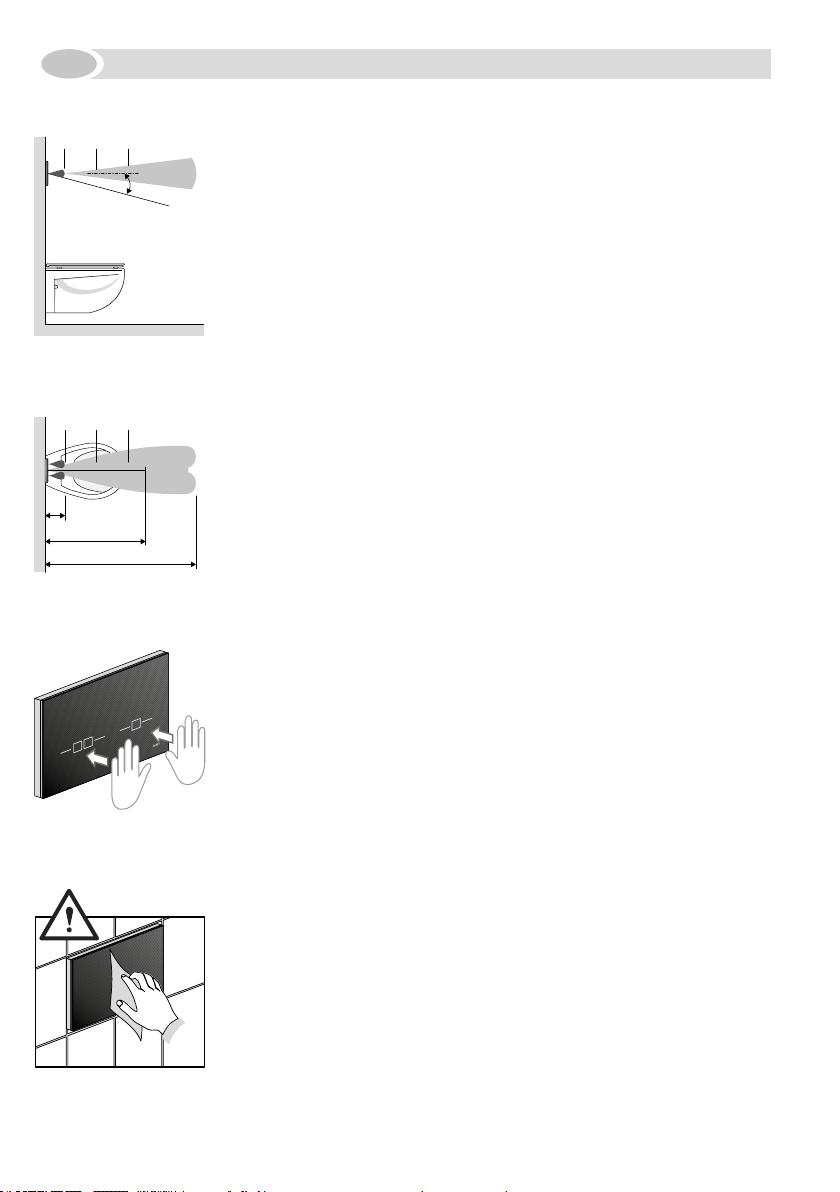

Funktionsprinzip
InderBetätigungsplattebendensichmehrereInfrarotsensoren.Diese
Sensoren greifen verschiedene Erfassungsbereiche ab. Die Distanzen der
verschiedenenErfassungsbereichesindnichtgenaudeniert,eskommtdar-
auf an, wie stark das Infrarotlicht am jeweiligen Gegenstand (Kleidungsstück
etc.)reektiertwird.DieAnwesenheitserkennung(C) tastet einen weiten
Bereich ab.
Sobald eine Person die Schwelle zu diesem Erfassungsbereich überschreitet,
beginnt die Betätigungsplatte zu leuchten und signalisiert dadurch die Be-
triebsbereitschaft der WC-Steuerung.
Der Erfassungsbereich Benutzererkennung (B) misst, ob sich ein Benutzer
sitzendoderstehendvorderWC-Steuerungbendet.IndiesemBereichdarf
sichdauerhaftkeinGegenstand(Wand,Vorhang,Türetc.)benden.Istein
sitzender Benutzer erkannt, wird die manuelle Spülauslösung deaktiviert.
Dadurch wird verhindert, dass durch Zurücklehnen während der Benutzung
unbeabsichtigt eine Spülung ausgelöst wird.
Wenn man mit der Hand den Erfassungsbereich für die manuelle Spül-
auslösung (A) erreicht, löst die WC-Steuerung eine kleine oder eine große
Spülung aus. Die manuelle Spülauslösung ist erst möglich, wenn sich eine
Person im Erfassungsbereich der Anwesenheitserkennung (C)bendet.
Bedienung
Beim Herantreten an das WC beginnen die beiden Tasten auf der Betätigungs-
platte zu leuchten.
Halten Sie die Hand in den Auslösebereich, um eine Spülung auszulösen. Es
ist nicht nötig, die Betätigungsplatte zu berühren. Der Auslösebereich beginnt
ca. 9 cm vor der Betätigungsplatte.
■für eine große Spülung halten Sie die Hand vor das linke Betätigungsfeld
■für eine kleine Spülung halten Sie die Hand vor das rechte Betätigungsfeld
Betätigungsplatte reinigen
Aggressive und scheuernde Reinigungsmittel können die Oberäche
beschädigen.
Keine chlor- und säurehaltigen, schleifenden oder ätzenden Reingungs-
mittel verwenden.
► BetätigungsplattemitmildenReinigungsmittelnundWasserreinigen
► EinweichesTuchverwenden
DE DEUTSCH
15°
A
A
B
B
150 cm
100 cm
3 - 9 cm
C
C

5
DE DEUTSCH
Auslösung
Hauptspülung
Anhalten der Spülung
für 3 Minuten
Gespeicherte Daten
auf andere
Einheiten übertragen
Datenerfassung
Starttaste und
Bestätigungstaste
Einstellung
Einstellungen über bidirektionale Wartungs- und Servicefernbedienung DO-5.1 S
Parameter Werkseinstellung Einstellbereiche Funktion
Reichweite
kurz
15
(~ 5 cm)
11 - 22
(~ 3 - 9 cm)
Reichweite für berührungslose Handauslösung für
kleine und große Spülmenge
Reichweite
0,5 m
15
(~ 50 cm)
12 - 48
(~ 40 cm -74 cm)
Reichweite für die Erfassung einer automatischen
Spülung. Die Person muss hier mind. 7 Sek. verweilen.
Zeitänderung unter Punkt „Zeitabtastung“ möglich.
Reichweite
0,8 m
15
(~ 80 cm)
2 - 38
(~ 40 cm - 150 cm)
Reichweite für die Auslösung einer automatischen
Großmengenspülung. Wenn die Person innerhalb des
Erfassungsbereiches von 0,5 m, 7 Sek. lang verweilt
und dann den Bereich von 0,8 m verlässt, kommt es
nach 2 Sek. zur automatischen Spülung.
Verweilt eine Person länger als 2 Min. in diesem Be-
reich und wird nicht von der Reichweite 0,5 m erfasst
erlischt die Betätigungstaste und es kommt zu keiner
automatischen Spülung.
Reichweite
Willkommen
15
(~ 140 cm)
- 18 bis 18
(~ 40 cm - 150 cm) Reichweite für den Erfassungsbereich-Anwesenheit
Licht Mode Willkommen
Willkommen
Licht EIN
Licht AUS
Drei verschiedene Einstellungen sind möglich.
Willkommen Betätigungsplatte wird über Sensor
ein- und ausgeschaltet
- Licht EIN, Betätigungsplatte leuchtet dauerhaft
- Licht AUS, Betätigungsplatte leuchtet nur bei
manueller und automatischer Spülauslösung
Licht Dauer 2 Sek. Leuchtdauer der Betätigungsplatte nach Nutzung
Farbe Blau
Rot/Grün/Blau
Grüngelb/Magenta
Azur/Kaltweiß
Lichtfarbe der Betätigungsplatte
Stärke Hoch Niedrig / Mittel /
Hoch Lichtstärke der Betätigungsplatte
Auto Spülung Ein AUS / EIN Automatische Spülung in dem Fall, wenn nach der
Benutzung kein Tastenfeld ausgewählt wird.
Zeit Abtastung 7 Sek. 1 - 83 Sek.
Die automatische Spülung wird erst dann aktiviert,
wenn die Person sich im eingestellten Zeitfenster
innerhalbderReichweite0,5mbendet.
Intervallspülung Aus
O󰀨 / 1 / 3 / 6 / 12 /
24 / 48 / 72 / 96 /
108 Stunden
Es wird eine automatische Großmengenspülung nach
letzter Nutzung in der eingestellten Zeit ausgelöst.
Stoppzeit 3 Min. 1 - 10 Min.
Die Stoppzeit für die Deaktivierung der Betätigungs-
platte für Reinigungs- und Wartungsarbeiten kann
verändert werden.

6
DE DEUTSCH
Parameter Funktion
Systeminfo
Sensorlaufzeit in Tagen
Anzahl Großmengen- und Kleinmengenspülung
Anzahl automatisch ausgelöster Spülungen
Anzahl ausgelöster Intervalle und extern ausgelöster Spülungen
Anzeige der min. und max. Zeit in Sek. zwischen den einzelnen Spülungen
Anzeige des täglichen Durchschnitts von Großmengen- und Kleinmengenspülung
Anzeige Code-Nummer: und Software ID:
Reichweite Test
Randbeleuchtung blinkt rot, einmal rechts, einmal links.
Bei der Erfassung der Reichweite 0,8 m erscheint das Großmengenfeld in blau.
Bei der Erfassung der Reichweite 0,5 m erscheint das Kleinmengenfeld in grün.
Reichw. W Eins.
Dient zur automatischen Einstellung für den Erfassungsbereich der Anwesenheit. Wird diese
Funktion gestartet dürfen sich keine Personen und Gegenstände im gewünschtem Erfassungs-
bereichbendenmax.jedoch1,5m.
TürendiebeimÖ󰀨nenindenErfassungsbereichragenmüssensofortnachderAktivierung
geschlossen werden (z. B. WC-Kabine) nach 30 Sekunden ist die Betätigungsplatte funktions-
bereit und der Raum kann wieder betreten werden.
Werkseinstellung
OK-einstellen Alle Parameter werden auf Werkseinstellung zurückgesetzt.

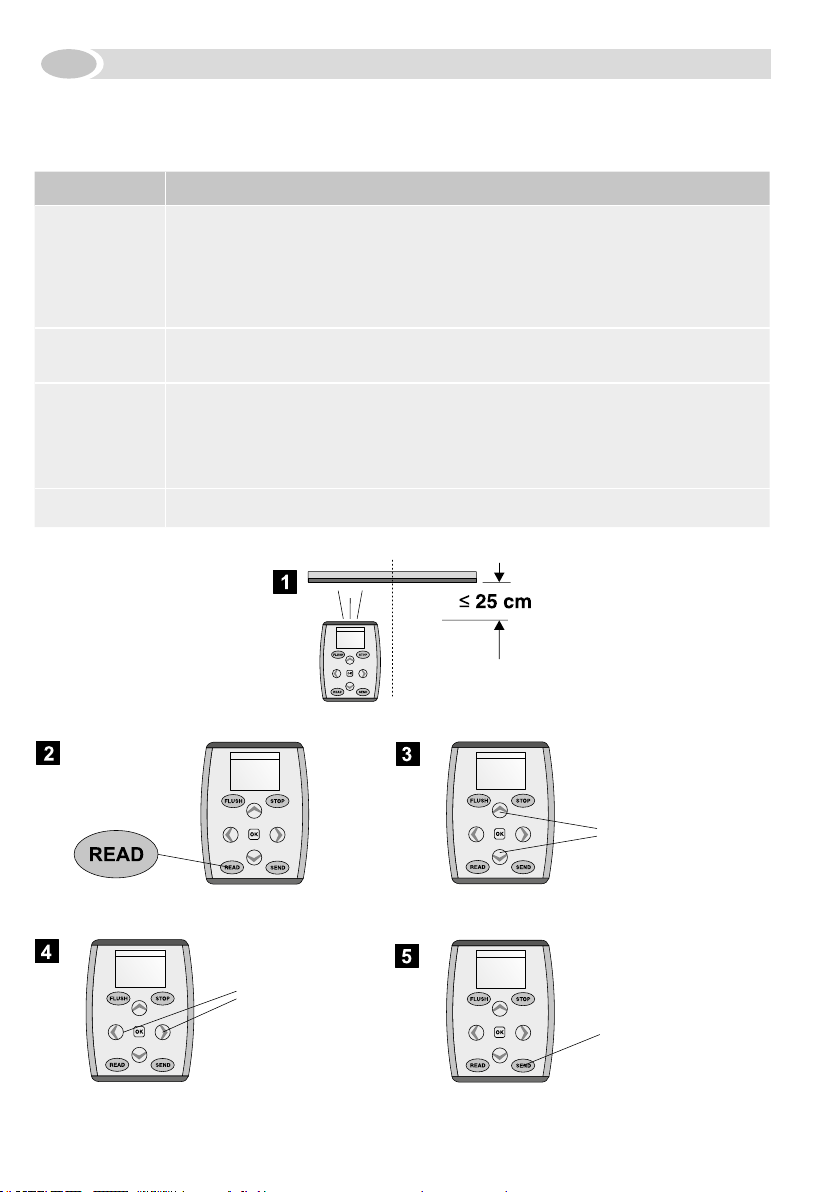

Einstellung mit Servicefernbedienung DO-5.1 S
Parameter
einstellen und
mit der Taste
OK bestätigen
Einstellung senden
Fernbedienung
bestätigen mit
senden OK
Datenerfassung
und Menü aufrufen Parameter
wählen

7
DE DEUTSCH

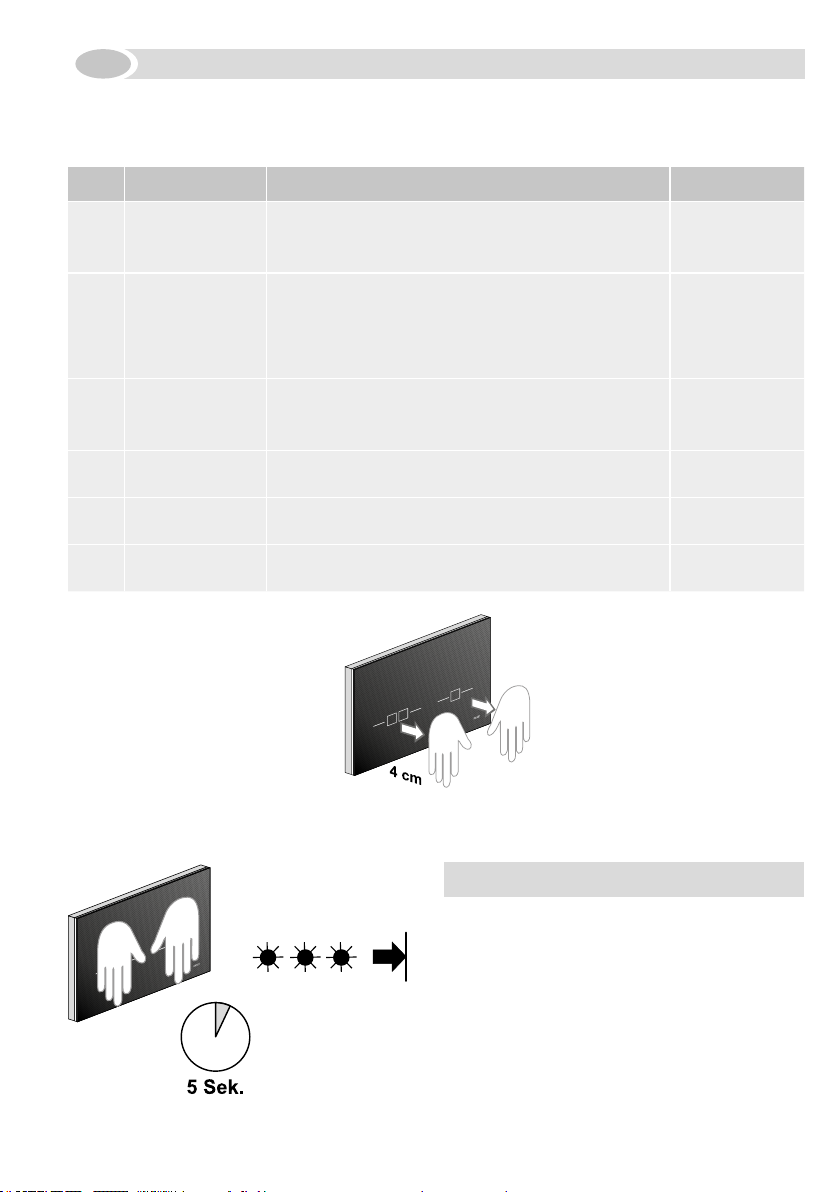

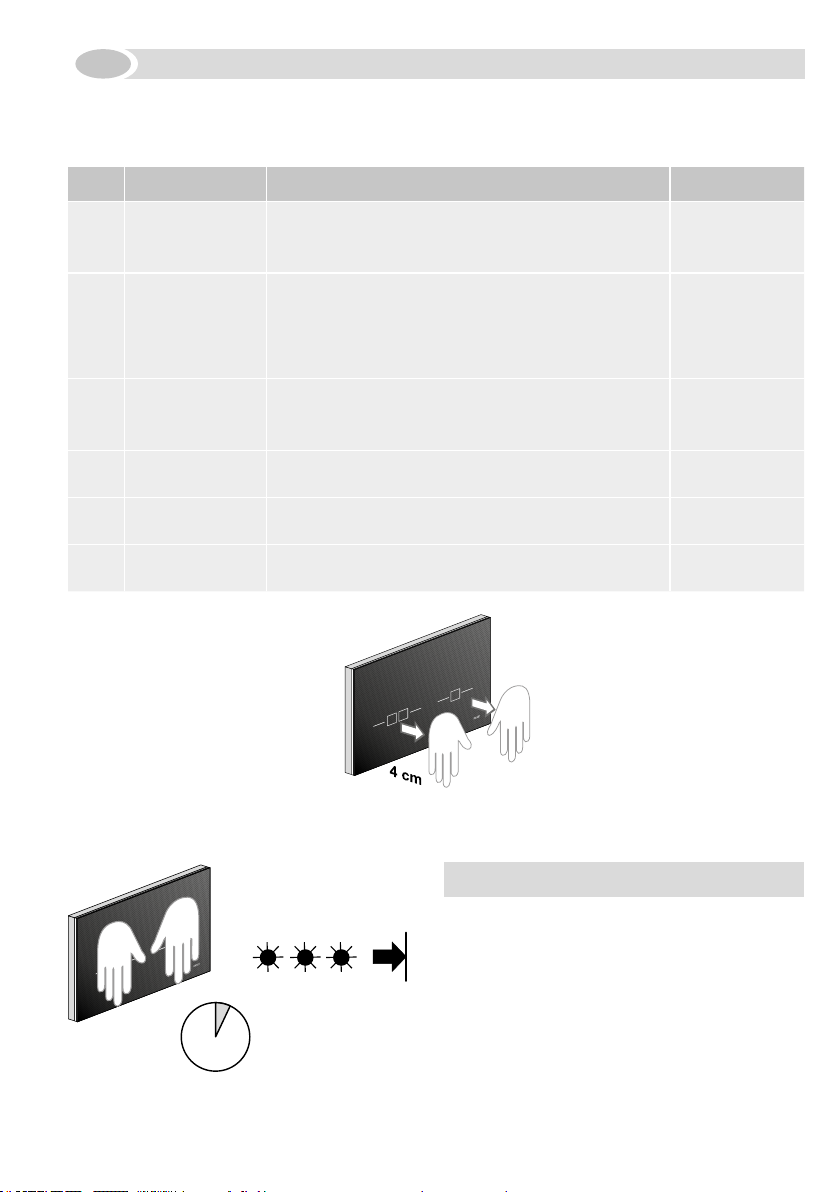

Einstellung Manuell
Einstellungen Beschreibung Werkseinstellung
I(Reinigungsmodus)
Stoppfunktion
Stoppt die Spülfunktion für Reinigung der Betätigungsplatte und
der WC-Keramik. Spülfunktion kann nach Abschluss der Rei-
nigung wieder aktiviert werden. Die Betätigungsplatte aktiviert
sich automatisch nach 3 Minuten.
3 Minuten
II Licht Modus
Drei Einstellungen:
Willkommen - Beleuchtung geht an beim Herantreten und
erlischt beim Wegtreten
EIN - Beleuchtung ist dauerhaft eingeschaltet
AUS - Beleuchtung ist dauerhaft ausgeschaltet und leuchtet
nur bei einer Spülauslösung.
Willkommen
III Automatische
Spülung
Automatische Spülung kann EIN bzw. AUS geschaltet werden.
Bei eingeschalteter Funktion löst die Betätigungsplatte nach
Verlassen des WCs eine automatische Großmengenspülung
aus. Eine Betätigung des Nutzers ist nicht notwendig.
Ein
IV Farbe Einstellung der Lichtfarbe, zur Auswahl stehen:
Rot/Grün/Blau/Grüngelb/Magenta/Azur/Kaltweiß Blau
VWerkseinstellung Setzt die Funktionen II, III und IV auf Werkseinstellung zurück
VI Erfassungsbereich Automatische Reichweitenregulierung
3 Minuten Beide Betätigungsfelder mit den Händen im Abstand von
4 cm gleichzeitig abdecken. Die Betätigungsplatte beginnt
nach wenigen Sekunden ROT zu blinken, entfernen Sie
jetzt die Hände.
Der Reinigungsmodus ist jetzt für 3 Minuten aktiviert.
Der Reinigungsmodus deaktiviert sich automatisch nach
3 Minuten und die Betätigungsplatte ist wieder funktions-
bereit. Mit wiederholten Abdecken der beiden Betäti-
gungsfelder kann die Funktion der Betätigungsplatte
wieder aktiviert werden.
I Reinigungsmodus

8
Im Menü für Einstellungen linkes Betätigungsfeld kurz
abdecken bis Betätigungsplatte links GRÜN leuchtet.
Die Betätigungsplatte zeigt durch blinken auf der rechten
Seite den eingestellten Licht Modus an.
- einmal blinken = Willkommen
- zweimal blinken = EIN
- dreimal blinken = AUS
Durch kurzes Abdecken der rechten Optik wird Modus
verstellt und durch blinken angezeigt.
Beim Heraustreten aus dem Erfassungsbereich wird die
gewünschte Einstellung übernommen, die Betätigungs-
paltte ist wieder funktionsbereit.
II Licht Modus
DE DEUTSCH

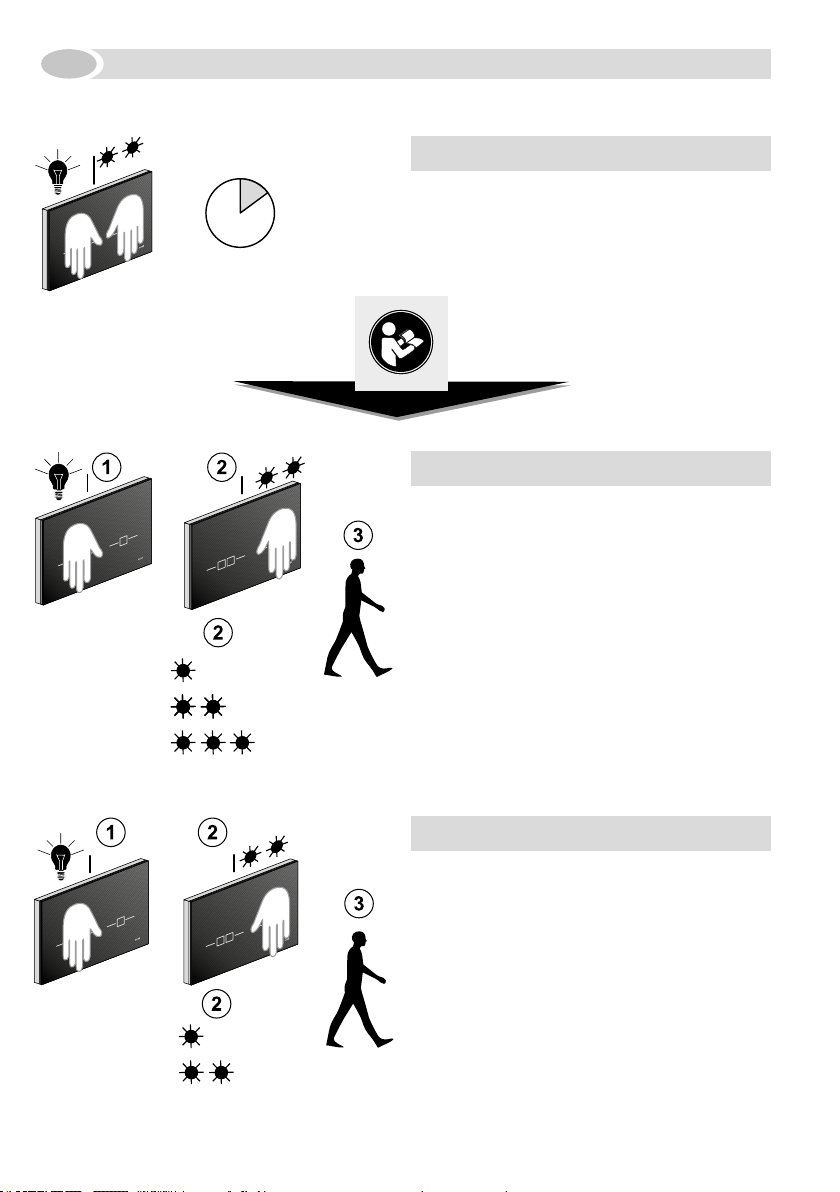

Beide Betätigungsfelder mit den Händen im Abstand von
4 cm gleichzeitig für 10 Sek. abdecken bis Betätigungs-
platte links GRÜNaueuchtetundrechtsblinkt.Entfernen
Sie jetzt die Hände und folgen den verschiedenen Ein-
stellungen II bis V.
Menü für die Einstellung aktivieren
Im Menü für Einstellungen linkes Betätigungsfeld kurz
abdecken bis Betätigungsplatte WEISS leuchtet. Die Be-
tätigungsplatte zeigt durch blinken auf der rechten
Seite den eingestellten Modus „ Automatische Spülung“ an.
- einmal blinken = Funktion AUS
- zweimal blinken = Funktion EIN
Durch kurzes Abdecken der rechten Optik wird der Modus
verstellt und durch blinken angezeigt. Beim Heraustreten
aus dem Erfassungsbereich wird die Einstellung über-
nommen.
III Automatische Spülung
10 Sek.
Willkommen
EIN
AUS
AUS
EIN

9

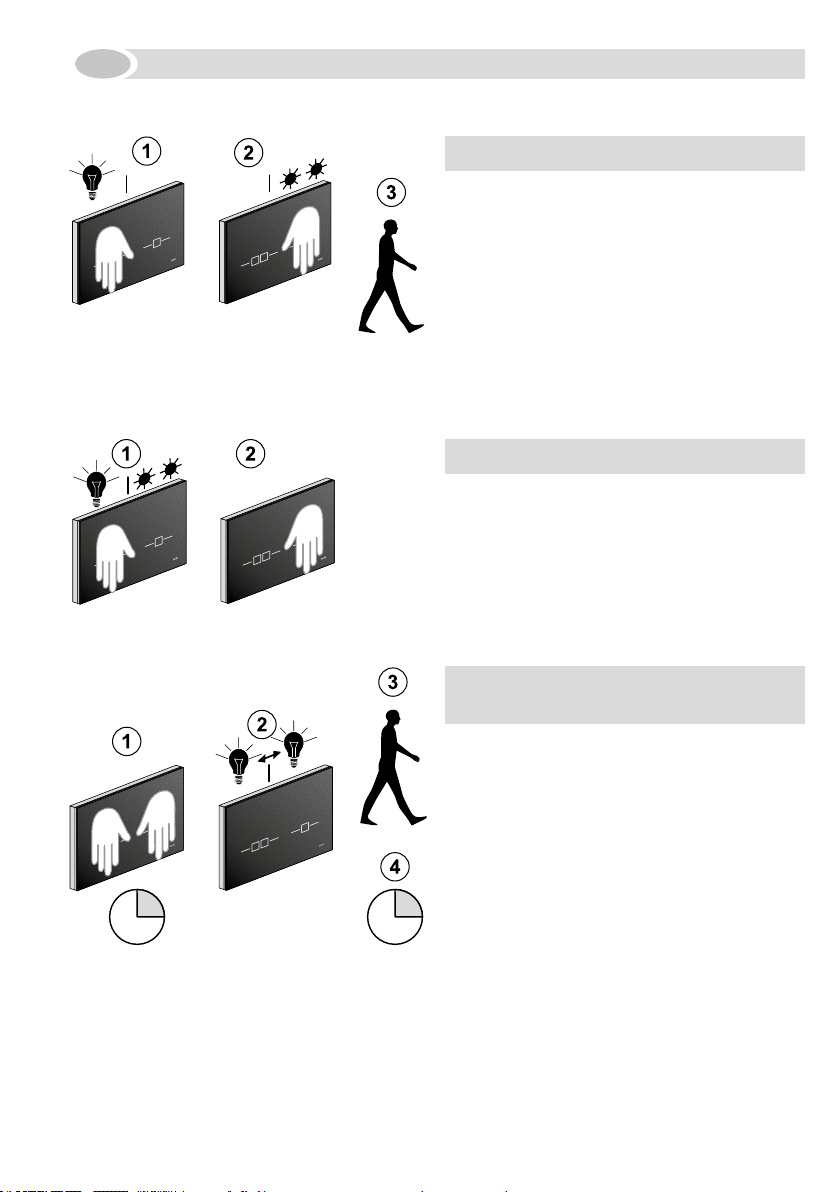

Im Menü für Einstellungen linkes Betätigungsfeld kurz ab-
decken bis Betätigungsplatte im voreingestellten Farbton
langsam blinkt.
Mit der Hand kurz das rechte Betätigungsfeld abdecken,
gesamte Betätigungsplatte leuchtet im nächsten Farbton
auf. Vorgang wiederholen bis gewünschte Farbe leuchtet.
Beim Heraustreten aus dem Erfassungsbereich wird die
gewünschte Farbe mit blinken bestätigt. Die gewünschte
Lichtfarbe ist jetzt gespeichert und die Betätigungsplatte
wieder funktionsbereit.
IV Lichtfarbe wählen
DE DEUTSCH
Im Menü für Einstellungen linkes Betätigungsfeld kurz
abdecken bis Betätigungsplatte links MAGENTA leuchtet
und rechts blinkt. Durch kurzes Abdecken des rechten
Betätigungsfeldes wird die Funktion II, III, IV auf Werks-
einstellung zurückgesetzt.
V Werkseinstellung
Beide Betätigungsfelder für die Dauer von ca. 15 Sek.
im Abstand von 4 cm abdecken bis Betätigungsplatte im
Wechsel rechts und links ROT leuchtet.
Entfernen Sie sich jetzt von der Betätigungsplatte um den
max. Erfassungsbereich zu wählen.
Achtung:TürendiebeimÖ󰀨nenindenErfassungsbe-
reich ragen, müssen sofort nach der Aktivierung
geschlossen werden (z. B. WC-Kabinen).
Mindestens 15 Sek. warten, die Betätigungsplatte ist
wieder funktionsbereit.
VI Erfassungsbereich
Automatische Reichweitenregulierung
15 Sek. 15 Sek.

10
DE DEUTSCH
Störungsbehebung
Störung mögliche Ursache → Abhilfe
Die Tastenbeleuchtung geht beim Heran-
treten an, aber die Spülung funktioniert
nicht
• Softwarestörung
•Technischer Defekt
→Stromversorgungfür5Minuten
unterbrechen
→Fachkraftanrufen
Die Tastenbeleuchtung geht beim
Herantreten nicht an und die Spülung
funktioniert nicht
• Stromausfall im Netz
• Technischer Defekt
→EndedesStromausfalles
abwarten
→Fachkraftrufen
Die Tastenbeleuchtung geht beim
Herantreten nicht an, aber die Spülung
funktioniert
• Die Tastenbeleuchtung
für die Benutzererkennung
ist deaktiviert
→Tastenbeleuchtungaktivieren,
siehe „Einstellungen“
Die Tastenbeleuchtung geht beim
Wegtreten nicht aus (mehr als 15 Min.)
• Die Tastenbeleuchtung für die
Benutzererkennung ist aktiviert
•EinObjektbendetsichinner-
halb der Messdistanz von 1 m
vor der Betätigungsplatte
→Tastenbeleuchtungdeaktivieren,
siehe „Einstellungen“
→Objekte(Personen,Gegen-
stände etc.) aus der Mess-
distanz von 1 m entfernen
Fehlspülungen
(zu früh, zu spät, ungewollt)
• Die Betätigungsplatte ist nass
oder verschmutzt
• Die Betätigungsplatte ist
zerkratzt
→Betätigungsplattereinigen
odertrocknen,siehe„Pege“
→Fachkraftrufen
Eine Spülung wird beim Wegtreten vom
WC ausgelöst, ohne manuelle Betätigung
• Die automatische Spülauslösung
ist aktiviert
→AutomatischeSpülungdeakti-
vieren, siehe „Einstellungen“
Wasser läuft ständig in die WC-Keramik • Softwarestörung
• Technischer Defekt
→Stromversorgungfür5Minuten
unterbrechen
→Fachkraftrufen
