Sanyo LCD-42K30-HD User manual

Model No. LCD-42K30-HD
Service Ref.No.
LCD-42K30-HD-00
SERVICE MANUAL LCD Television
Product Code: 1-130-184-09
Original Version
Chassis Series:UH4-B
N7DK REFERENCE No. SM3010411
Contents
FILE NO.
Give complete "SERVICE REF. NO." for
parts order or servicing.It is shown on the
rating lable at the cabinet back of the unit.
This T.V. receiver will not work properly
in foreign countries where the television
transmission system and power source
differ from the design specications. Refer
to the specication table.
Safety Notice...............................................2
Specications..............................................3
Chassis Block Diagrams.............................4
CPU Block Diagrams ................
.................
5
On-screen Service Menu System..........6-13
Service Adjustments......................
...........
14

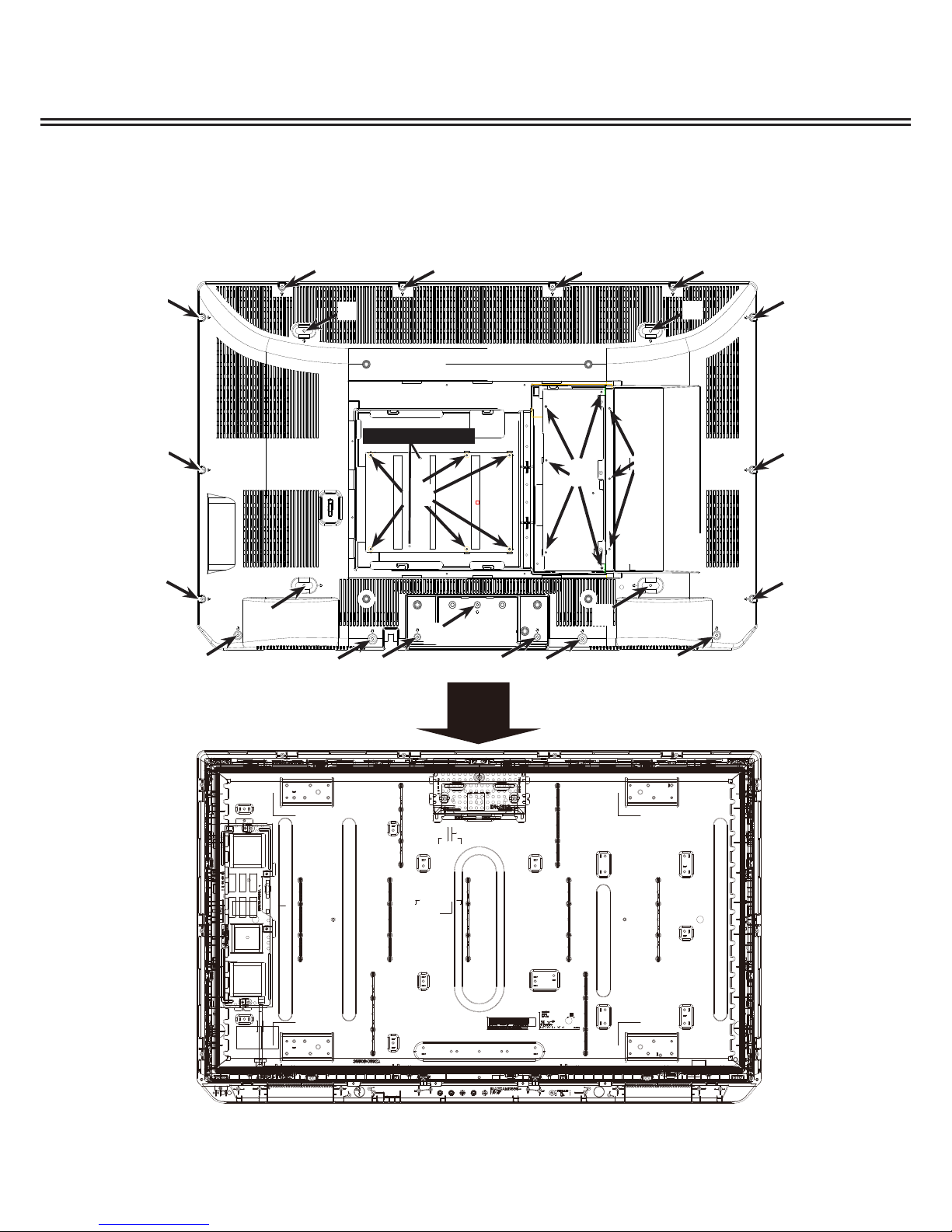

Mechanical Disassembly.....................15-16
Chassis Electrical Parts List.................17-33
PCB Assemble......................
...............
34-35
Printed Wiring Board............................36-39
Schematic Diagram..............................40-41

2
Safety Notice
Safety Precautions
The following precautions must be observed.
1:Comply with all caution and safety-related notes provided on the cabinet back, cabinet bottom, inside the
cabinet or on the chassis.
2:When replacing a chassis in the cabinet, always be certain that all the protective devices are installed
properly, such as, control knobs, adjustment covers or shields, barriers, etc..
DO NOT OPERATE THIS TELEVISION WITHOUT THE PROTECTIVE SHIELD IN POSITION AND
PROPERLY SECURED
3:Before replacing the cabinet cover, thoroughly inspect the inside of the cabinet to see that no stray parts or
tools have been left inside.
Before returning any televison to the customer, the service personnel must be sure that it is completely safe
to operate without danger of electrical shock.
Product Safety Notice
Product safety should be considered when a component replacement is made in any area of a receiver.
Components indicated by mark in the parts list and the schematic diagram designate components in
which safety can be of special signicance.
It is particularly recommended that only parts designated on the parts list in this manual be used for
component replacement designated by mark .
No deviations from resistance wattage or voltage ratings may be made for replacement items designated
by mark .

3
Specications
Model LCD-42K30-HD
Maximum Visible Range
106cm (Screen Diagonal Size)
Picture Resolution 1920(H) x 1080(V)
Viewable Angle(L。/3) L/R:+/-89D, U/D:+/-89D
Brightness 500cd/m²
Contrast 1400:1
Definition RF Analog Signals: Horizontal≥300; Vertical≥400
Degree of Colour Coverage ≥30%
Mobile Trailer Time 6ms
Voltage AC110-242V 50/60Hz
Power Consumption 227W
Power Management VESA DPMS
Colour System PAL/SECAM/NTSC/NTSC4.43
Sound System D/K, I, M, B/G
Channel Coverage - VHF: E2-E12, R1-R12, K1-K9, J1-J12, A2-A13
- UHF: 21-69, A14-A69, J13-J62
- CATV: S1-S41, X, Y, Z, Z+1, Z+2
Aerial input impedance 75Ω
Speaker Size Mains: 6cm x 12cm x 2pcs
Sound speciality Maximum Output Power is 10W+10W
Total Harmonic Distortion(THD)≤10%
Input terminals PC input terminal : RGB X 1 HDMI terminal: x3
Audio: Mini stereo jack x 1 (Audio input of PC)
Video: Composite video terminals x1 (1Vp-p, 75Ω)
S-VIDEO input: x 1 (DIN 4-pin, Y/C separate signal input)
DVD input: Component video input Y, CB/PB, CR/PRinput x 1
Audio input: (R/L) x 4 (400mVrms)
Output terminals Video Monitor Output: x1 (1Vp-p, 75Ω)
Audio Monitor Output: R/L x 1(400mVrms, ≤1KΩ)
Headphone Jack : Mini stereo jack x1
Dimensions
(Width x Height x Depth) 1009.5mm X 674.8mm X 271.6mm (Including Stand)
Net Weight
(Including Stand ) 17.5 KG
Operating Environment
Operating Temperature 0ºC~40ºC(32ºF~104ºF)
Operating Humidity 20~80%
Storage Temperature -10ºC~50ºC(14ºF~122ºF)
Storage Humidity 20~80%

4
Chassis Block Diagrams
woofer for 47 inch only
FLI32626H/FLI32652H
Tuner
CVBS in
DVD1
AV1/S- Video
VGA
HDMI1
HDMI3
Monitor
out
Video in/Y/C in
L/R in
R/G/B in
TMDS351(HD
MI S/W)
woofer
wooferr
24LC21A
24C02CT
24C02CT
SPI FLASH
24LA64A
T
PANEL
LVDS
I2C
TPA3123D2
P
TPA6110A2P
Headphone
PHL/R OUT
AV2/DVD2
Video in/Y/Pb/Pr in
HDMI2
24C02CT
Y/Pb/Pr in
L/R in
L/R in
L/R in
TV in
audio
out
video
out
I2C
TPA3123D2
P
L/R Speaker
L/R OUT
I2C
DDR
HYB18TC512
DDR
HYB18TC512
Light sensor

5
FLI32656H
IC Block Diagrams

6
On-screen Service Menu System
General
This set has an On-screen Menu system included in the CPU that allows remote operation for most of the
service adjustments.

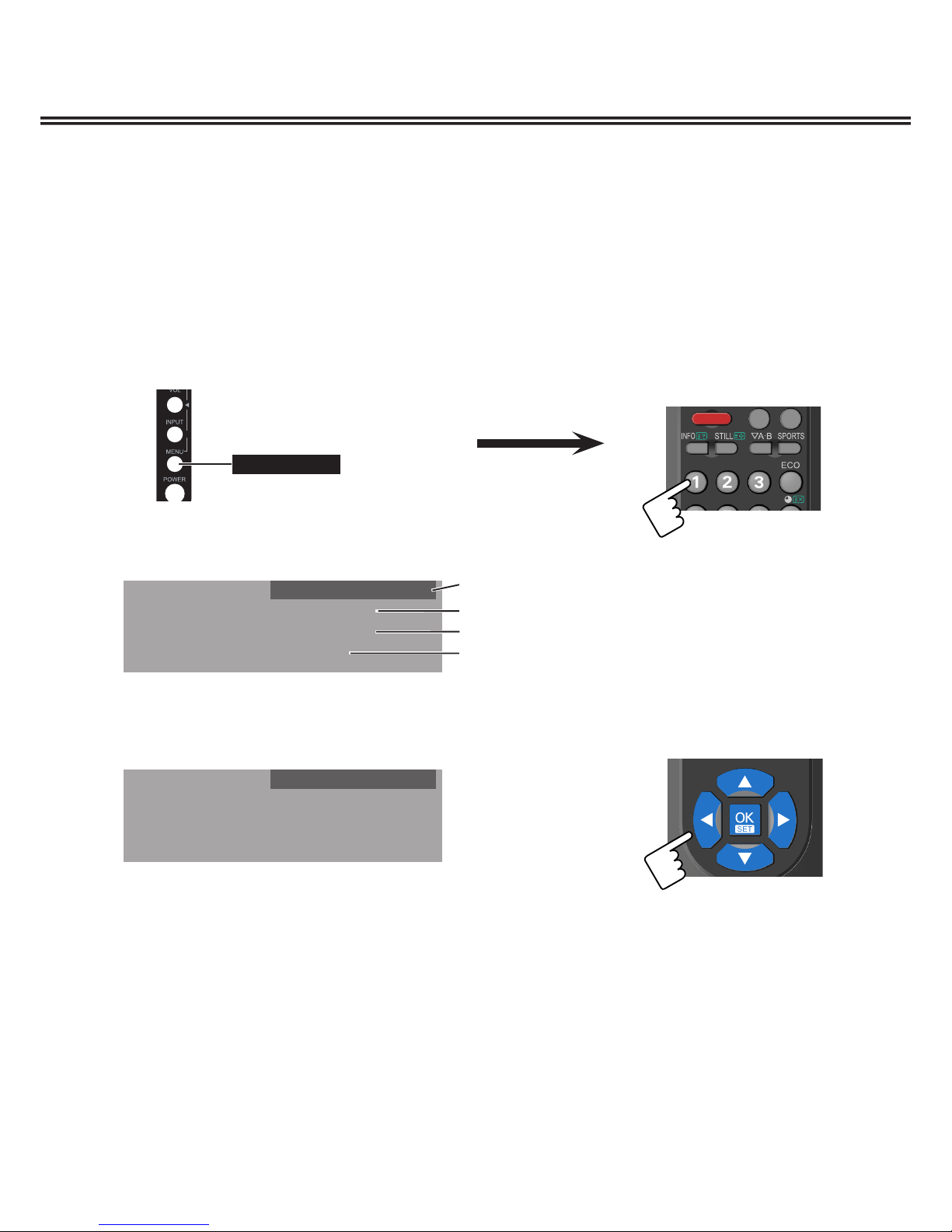

■ How to select the service item and adjust data:
On-screen Service Menu System
Quick operation is needed to enter Service Mode.
■ How to enter the Service Menu
1. Press and hold the MENU button on Side Controls.
2. Keep pressing the MENU button and press “1” button on the remote control, and the FACTORY
MENU will be displayed.
To adjust data:
1) Select “DATA” line by pressing ▲ or ▼button.
■ To exit service mode
Press MENU button to exit service mode.
Note: The all adjusted data in service mode will be memorized into EEPROM automatically.
2) Press ◄►button to adjust data.
OK
Open or close the On-Screen Menu.
MENU button
Side Controls
[ Service Mode Menu ]
Service Mode
Source HDMI1
Properties: BrightnessOffset
Date: 0 Data Value
Version No.
Input Source
V1.280312UH4B42HD
Item Name
Service Mode
Source HDMI1
Properties: BrightnessOffset
Date: 0
V1.280312UH4B42HD

7
1.ALL Normalred 88 FLI32626 White Tone offset
(Gerenal Data) Normalgreen 99 FLI32626 (Normal)
(Basic data) Normalblue 99 FLI32626
Warmred 88 FLI32626 White Tone offset
Warmgreen 78 FLI32626 (Warm)
Warmblue 70 FLI32626
Coolred 72 FLI32626 White Tone offset
Coolgreen 90 FLI32626 (Cool)
Coolblue 120 FLI32626
Red 85 FLI32626 White Balance basic value(AV)
Green 85 FLI32626
Blue 85 FLI32626
Brightness 55 FLI32626 User brightness value
Contrast 21 FLI32626 User contrast value
Saturation 60 FLI32626 User saturation value
Hue -50 FLI32626 User hue value
Sharpness 0 FLI32626 User sharpness value
Picmodedynamicbri 50 FLI32626 Brightness basic value (Dynamic)
Picmodedynamiccon 100 FLI32626 Contrast basic value (Dynamic)
Picmodedynamicsat 55 FLI32626 Saturation basic value (Dynamic)
Picmodesoftbri 20 FLI32626 Brightness basic value (Soft)
Picmodesoftcon 20 FLI32626 Contrast basic value (Soft)
Picmodesoftsat 50 FLI32626 Saturation basic value (Soft)
Picmodepersonalbri 50 FLI32626 Brightness basic value (Personal)
Picmodepersonalcon 70 FLI32626 Contrast basic value (Personal)
Picmodepersonalsat 50 FLI32626 Saturation basic value (Personal)
Picmodenormalbri 50 FLI32626 Brightness basic value (Normal)
Picmodenormalcon 70 FLI32626 Contrast basic value (Normal)
Picmodenormalsat 50 FLI32626 Saturation basic value (Normal)
AGC EN AGC DISABLE FLI32626 AGC Set: Enable or Disable
ECO DYNAMIC 0 FLI32626
ECONTSC Dynamic 0 FLI32626
ECO SOFT 0 FLI32626
ECONTSC SOFT 0 FLI32626
ECO ON 0 FLI32626
ECONTSC ON 0 FLI32626
Sensor_Dark 31 FLI32626
Sensor_Light 47 FLI32626
DCRECOOffset -11 FLI32626
DCRBrightness 460 FLI32626
EDID Write >>> FLI32626
EDID Year 19 FLI32626
EDID CheckSum 212 FLI32626
Factory Reset >>> FLI32626 Factory Reset
Ver_fac NV Record data in the factory
ADC Calibration <<<>>> FLI32626 |
White RED GREEN BLUE FLI32626 White Balance adjust interface
2.TVPALN Brightnessoffset -8 FLI32626 Brightness offset(RF PALN)
Contrastoffset -8 FLI32626 Contrast offset(RF PALN)
Saturationoffset 0 FLI32626 Saturation offset(RF PALN)
Hueoffset 0 FLI32626 Hue offset(RF PALN)
■ Service Adjustment Data Table
Source Item Name Initial Data IC Description
On-screen Service Menu System

8
Sharpnessoffset 0 FLI32626 Sharpness offset(RF PALN)
Redoffset 7 FLI32626 WR offset(RF PALN)
Greenoffset -2 FLI32626 WG offset(RF PALN)
Blueoffset 5 FLI32626 WB offset(RF PALN)
FLI32626
3.TVNTSC Brightnessoffset -8 FLI32626 Brightness offset(RF NTSC)
Contrastoffset -8 FLI32626 Contrast offset(RF NTSC)
Saturationoffset 0 FLI32626 Saturation offset(RF NTSC)
Hueoffset 0 FLI32626 Hue offset(RF NTSC)
Sharpnessoffset 0 FLI32626 Sharpness offset(RF NTSC)
Redoffset 6 FLI32626 WR offset(RF NTSC)
Greenoffset -4 FLI32626 WG offset(RF NTSC)
Blueoffset 6 FLI32626 WB offset(RF NTSC)
FLI32626
4.TVPLAM Brightnessoffset -8 FLI32626 Brightness offset(RF PALM)
Contrastoffset -8 FLI32626 Contrast offset(RF PALM)
Saturationoffset 0 FLI32626 Saturation offset(RF PALM)
Hueoffset 0 FLI32626 Hue offset(RF PALM)
Sharpnessoffset 0 FLI32626 Sharpness offset(RF PALM)
Redoffset 0 FLI32626 WR offset(RF PALM)
Greenoffset 0 FLI32626 WG offset(RF PALM)
Blueoffset 0 FLI32626 WB offset(RF PALM)
FLI32626
5.CVBS1PALN/ALL Normalred SameasGerenal data(1.ALL) FLI32626 Same as Gerenal data(1.ALL)-->
(Gerenal Data) Normalgreen | FLI32626 |
Normalblue | FLI32626 |
Warmred | FLI32626 |
Warmgreen | FLI32626 |
Warmblue | FLI32626 |
Coolred | FLI32626 |
Coolgreen | FLI32626 |
Coolblue | FLI32626 |
Red | FLI32626 |
Green | FLI32626 |
Blue | FLI32626 |
Brightness | FLI32626 |
Contrast | FLI32626 |
Saturation | FLI32626 |
Hue | FLI32626 |
Sharpness | FLI32626 |
Picmodedynamicbri | FLI32626 |
Picmodedynamiccon | FLI32626 |
Picmodedynamicsat | FLI32626 |
Picmodesoftbri | FLI32626 |
Picmodesoftcon | FLI32626 |
Picmodesoftsat | FLI32626 |
Picmodepersonalbri | FLI32626 |
Picmodepersonalcon | FLI32626 |
Picmodepersonalsat | FLI32626 |
Picmodenormalbri | FLI32626 |
Picmodenormalcon | FLI32626 |
Picmodenormalsat | FLI32626 |
Source Item Name Initial Data IC Description
On-screen Service Menu System

9
AGC EN | FLI32626
ECO DYNAMIC | FLI32626
ECONTSC Dynamic | FLI32626
ECO SOFT | FLI32626
ECONTSC SOFT | FLI32626
ECO ON | FLI32626
ECONTSC ON | FLI32626
Sensor_Dark | FLI32626
Sensor_Light | FLI32626
DCRECOOffset | FLI32626
DCRBrightness | FLI32626
EDID Write | FLI32626
EDID Year | FLI32626
EDID CheckSum | FLI32626
Factory Reset | FLI32626 Factory Reset
Ver_fac | NV Record data in the factory
ADC Calibration | FLI32626 |
White RED GREEN BLUE FLI32626 Same as Gerenal data(1.ALL) <--
6.CVBS1NTSC Brightnessoffset 9 FLI32626 Brightness offset(AV1 NTSC)
Contrastoffset 15 FLI32626 Contrast offset(AV1 NTSC)
Saturationoffset 0 FLI32626 Saturation offset(AV1 NTSC)
Hueoffset 0 FLI32626 Hue offset(AV1 NTSC)
Sharpnessoffset 0 FLI32626 Sharpness offset(AV1 NTSC)
Redoffset 0 FLI32626 WR offset(AV1 NTSC)
Greenoffset -21 FLI32626 WG offset(AV1 NTSC)
Blueoffset 0 FLI32626 WB offset(AV1 NTSC)
7.CVBS1SECAM Brightnessoffset 0 FLI32626 Brightness offset(AV1 SECAM)
Contrastoffset 5 FLI32626 Contrast offset(AV1 SECAM)
Saturationoffset 0 FLI32626 Saturation offset(AV1 SECAM)
Hueoffset 0 FLI32626 Hue offset(AV1 SECAM)
Sharpnessoffset 0 FLI32626 Sharpness offset(AV1 SECAM)
Redoffset 0 FLI32626 WR offset(AV1 SECAM)
Greenoffset 0 FLI32626 WG offset(AV1 SECAM)
Blueoffset 0 FLI32626 WB offset(AV1 SECAM)
8.CVBS2PAL/ALLPORT Normalred SameasGerenaldata(1.ALL)--> FLI32626 Same as Gerenal data(1.ALL)-->
Normalgreen | FLI32626 |
Normalblue | FLI32626 |
Warmred | FLI32626 |
Warmgreen | FLI32626 |
Warmblue | FLI32626 |
Coolred | FLI32626 |
Coolgreen | FLI32626 |
Coolblue | FLI32626 |
Red | FLI32626 |
Green | FLI32626 |
Blue | FLI32626 |
Brightness | FLI32626 |
Contrast | FLI32626 |
Saturation | FLI32626 |
Source Item Name Initial Data IC Description
On-screen Service Menu System

10
Hue | FLI32626 |
Sharpness | FLI32626 |
Picmodedynamicbri | FLI32626 |
Picmodedynamiccon | FLI32626 |
Picmodedynamicsat | FLI32626 |
Picmodesoftbri | FLI32626 |
Picmodesoftcon | FLI32626 |
Picmodesoftsat | FLI32626 |
Picmodepersonalbri | FLI32626 |
Picmodepersonalcon | FLI32626 |
Picmodepersonalsat | FLI32626 |
Picmodenormalbri | FLI32626 |
Picmodenormalcon | FLI32626 |
Picmodenormalsat | FLI32626 |
AGC EN | FLI32626 |
ECO DYNAMIC | FLI32626
ECONTSC Dynamic | FLI32626
ECO SOFT | FLI32626
ECONTSC SOFT | FLI32626
ECO ON | FLI32626
ECONTSC ON | FLI32626
Sensor_Dark | FLI32626
Sensor_Light | FLI32626
DCRECOOffset | FLI32626
DCRBrightness | FLI32626
EDID Write | FLI32626
EDID Year | FLI32626
EDID CheckSum | FLI32626
Factory Reset | FLI32626 Factory Reset
Ver_fac | NV Record data in the factory
ADC Calibration | FLI32626 |
White Same as Gerenal data(1.ALL)<-- FLI32626 Same as Gerenal data(1.ALL) <--
9.CVBS2NTSC Brightnessoffset 9 FLI32626 Brightness offset(AV2 NTSC)
Contrastoffset 15 FLI32626 Contrast offset(AV2 NTSC)
Saturationoffset 0 FLI32626 Saturation offset(AV2 NTSC)
Hueoffset 0 FLI32626 Hue offset(AV2 NTSC)
Sharpnessoffset 0 FLI32626 Sharpness offset(AV2 NTSC)
Redoffset 0 FLI32626 WR offset(AV2 NTSC)
Greenoffset -21 FLI32626 WG offset(AV2 NTSC)
Blueoffset 0 FLI32626 WB offset(AV2 NTSC)
10.CVBS2SECAM Brightnessoffset 0 FLI32626 Brightness offset(AV2 SECAM)
Contrastoffset 5 FLI32626 Contrast offset(AV2 SECAM)
Saturationoffset 0 FLI32626 Saturation offset(AV2 SECAM)
Hueoffset 0 FLI32626 Hue offset(AV2 SECAM)
Sharpnessoffset 0 FLI32626 Sharpness offset(AV2 SECAM)
Redoffset 0 FLI32626 WR offset(AV2 SECAM)
Greenoffset 0 FLI32626 WG offset(AV2 SECAM)
Blueoffset 0 FLI32626 WB offset(AV2 SECAM)
11.SVIDEOPAL Brightnessoffset 0 FLI32626 Brightness offset(Svideo PAL)
Source Item Name Initial Data IC Description
On-screen Service Menu System

11
Contrastoffset 0 FLI32626 Contrast offset(Svideo PAL)
Saturationoffset 0 FLI32626 Saturation offset(Svideo PAL)
Hueoffset 0 FLI32626 Hue offset(Svideo PAL)
Sharpnessoffset 0 FLI32626 Sharpness offset(Svideo PAL)
Redoffset 0 FLI32626 WR offset(Svideo PAL)
Greenoffset 0 FLI32626 WG offset(Svideo PAL)
Blueoffset 0 FLI32626 WB offset(Svideo PAL)
12.SVIDEONTSC Brightnessoffset 0 FLI32626 Brightness offset(Svideo NTSC)
Contrastoffset 0 FLI32626 Contrast offset(Svideo NTSC)
Saturationoffset 0 FLI32626 Saturation offset(Svideo NTSC)
Hueoffset 0 FLI32626 Hue offset(Svideo NTSC)
Sharpnessoffset 0 FLI32626 Sharpness offset(Svideo NTSC)
Redoffset 0 FLI32626 WR offset(Svideo NTSC)
Greenoffset 0 FLI32626 WG offset(Svideo NTSC)
Blueoffset 0 FLI32626 WB offset(Svideo NTSC)
13.SVIDEOSECAM Brightnessoffset 0 FLI32626 Brightness offset(Svideo SECAM)
Contrastoffset 0 FLI32626 Contrast offset(Svideo SECAM)
Saturationoffset 0 FLI32626 Saturation offset(Svideo SECAM)
Hueoffset 0 FLI32626 Hue offset(Svideo SECAM)
Sharpnessoffset 0 FLI32626 Sharpness offset(Svideo SECAM)
Redoffset 0 FLI32626 WR offset(Svideo SECAM)
Greenoffset 0 FLI32626 WG offset(Svideo SECAM)
Blueoffset 0 FLI32626 WB offset(Svideo SECAM)
14.COMP480I PORT Brightnessoffset -15 FLI32626 Brightness offset(Component 480i)
(Component) Contrastoffset 10 FLI32626 Contrast offset(Component 480i)
Saturationoffset 40 FLI32626 Saturation offset(Component 480i)
Hueoffset 0 FLI32626 Hue offset(Component 480i)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 480i)
Redoffset 0 FLI32626 WR offset(Component 480i)
Greenoffset -15 FLI32626 WG offset(Component 480i)
Blueoffset 0 FLI32626 WB offset(Component 480i)
15.COMP576I PORT Brightnessoffset -15 FLI32626 Brightness offset(Component 575i)
(Component) Contrastoffset 10 FLI32626 Contrast offset(Component 575i)
Saturationoffset 40 FLI32626 Saturation offset(Component 575i)
Hueoffset 0 FLI32626 Hue offset(Component 575i)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 575i)
Redoffset 0 FLI32626 WR offset(Component 575i)
Greenoffset -15 FLI32626 WG offset(Component 575i)
Blueoffset 0 FLI32626 WB offset(Component 575i)
16.COMP480P PORT Brightnessoffset -15 FLI32626 Brightness offset(Component 480p)
(Component) Contrastoffset 10 FLI32626 Contrast offset(Component 480p)
Saturationoffset 40 FLI32626 Saturation offset(Component 480p)
Hueoffset 0 FLI32626 Hue offset(Component 480p)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 480p)
Redoffset 0 FLI32626 WR offset(Component 480p)
Greenoffset -15 FLI32626 WG offset(Component 480p)
Source Item Name Initial Data IC Description
On-screen Service Menu System

12
Blueoffset 0 FLI32626 WB offset(Component 480p)
17.COMP576P PORT Brightnessoffset -15 FLI32626 Brightness offset(Component 575p)
(Component) Contrastoffset 10 FLI32626 Contrast offset(Component 575p)
Saturationoffset 40 FLI32626 Saturation offset(Component 575p)
Hueoffset 0 FLI32626 Hue offset(Component 575p)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 575p)
Redoffset 0 FLI32626 WR offset(Component 575p)
Greenoffset -15 FLI32626 WG offset(Component 575p)
Blueoffset 0 FLI32626 WB offset(Component 575p)
18.COMP720P50PORT Brightnessoffset -10 FLI32626 Brightness offset(Component 720p 50Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 720p 50Hz)
( 720p 50Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 720p 50Hz)
Hueoffset 0 FLI32626 Hue offset(Component 720p 50Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 720p 50Hz)
Redoffset 0 FLI32626 WR offset(Component 720p 50Hz)
Greenoffset -10 FLI32626 WG offset(Component 720p 50Hz)
Blueoffset 0 FLI32626 WB offset(Component 720p 50Hz)
19.COMP720P60PORTBrightnessoffset -10 FLI32626 Brightness offset(Component 720p 60Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 720p 60Hz)
( 720p 60Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 720p 60Hz)
Hueoffset 0 FLI32626 Hue offset(Component 720p 60Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 720p 60Hz)
Redoffset 0 FLI32626 WR offset(Component 720p 60Hz)
Greenoffset -10 FLI32626 WG offset(Component 720p 60Hz)
Blueoffset 0 FLI32626 WB offset(Component 720p 60Hz)
20.COMP1080I50PORT Brightnessoffset -10 FLI32626 Brightness offset(Component 1080i/50Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 1080i/50Hz)
( 1080i 50Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 1080i/50Hz)
Hueoffset 0 FLI32626 Hue offset(Component 1080i/50Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 1080i/50Hz)
Redoffset 0 FLI32626 WR offset(Component 1080i/50Hz)
Greenoffset -10 FLI32626 WG offset(Component 1080i/50Hz)
Blueoffset 0 FLI32626 WB offset(Component 1080i/50Hz)
21.COMP1080I60PORT Brightnessoffset -10 FLI32626 Brightness offset(Component 1080i/60Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 1080i/60Hz)
( 1080i 60Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 1080i/60Hz)
Hueoffset 0 FLI32626 Hue offset(Component 1080i/60Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 1080i/60Hz)
Redoffset 0 FLI32626 WR offset(Component 1080i/60Hz)
Greenoffset -10 FLI32626 WG offset(Component 1080i/60Hz)
Blueoffset 0 FLI32626 WB offset(Component 1080i/60Hz)
22.COMP1080P25PORTBrightnessoffset -10 FLI32626 Brightness offset(Component 1080p/25Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 1080p/25Hz)
( 1080p 25Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 1080p/25Hz)
Hueoffset 0 FLI32626 Hue offset(Component 1080p/25Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 1080p/25Hz)
On-screen Service Menu System
Source Item Name Initial Data IC Description

13
Redoffset 0 FLI32626 WR offset(Component 1080p/25Hz)
Greenoffset -10 FLI32626 WG offset(Component 1080p/25Hz)
Blueoffset 0 FLI32626 WB offset(Component 1080p/25Hz)
23.COMP1080P30PORTBrightnessoffset -10 FLI32626 Brightness offset(Component 1080p/30Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 1080p/30Hz)
( 1080p 30Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 1080p/30Hz)
Hueoffset 0 FLI32626 Hue offset(Component 1080p/30Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 1080p/30Hz)
Redoffset 0 FLI32626 WR offset(Component 1080p/30Hz)
Greenoffset -10 FLI32626 WG offset(Component 1080p/30Hz)
Blueoffset 0 FLI32626 WB offset(Component 1080p/30Hz)
24.COMP1080P50PORTBrightnessoffset -10 FLI32626 Brightness offset(Component 1080p/50Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 1080p/50Hz)
( 1080p 50Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 1080p/50Hz)
Hueoffset 0 FLI32626 Hue offset(Component 1080p/50Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 1080p/50Hz)
Redoffset 0 FLI32626 WR offset(Component 1080p/50Hz)
Greenoffset -10 FLI32626 WG offset(Component 1080p/50Hz)
Blueoffset 0 FLI32626 WB offset(Component 1080p/50Hz)
25.COMP1080P60PORTBrightnessoffset -10 FLI32626 Brightness offset(Component 1080p/60Hz)
(Component) Contrastoffset -5 FLI32626 Contrast offset(Component 1080p/60Hz)
( 1080p 60Hz ) Saturationoffset 40 FLI32626 Saturation offset(Component 1080p/60Hz)
Hueoffset 0 FLI32626 Hue offset(Component 1080p/60Hz)
Sharpnessoffset 3 FLI32626 Sharpness offset(Component 1080p/60Hz)
Redoffset 0 FLI32626 WR offset(Component 1080p/60Hz)
Greenoffset -10 FLI32626 WG offset(Component 1080p/60Hz)
Blueoffset 0 FLI32626 WB offset(Component 1080p/60Hz)
26.VGA Brightnessoffset 0 FLI32626 Brightness offset(VGA)
Contrastoffset 0 FLI32626 Contrast offset(VGA)
Saturationoffset 0 FLI32626 Saturation offset(VGA)
Hueoffset 0 FLI32626 Hue offset(VGA)
Sharpnessoffset 0 FLI32626 Sharpness offset(VGA)
Redoffset 0 FLI32626 WR offset(VGA)
Greenoffset 0 FLI32626 WG offset(VGA)
Blueoffset 0 FLI32626 WB offset(VGA)
27.HDMI Brightnessoffset 0 FLI32626 Brightness offset (HDMI)
Contrastoffset 0 FLI32626 Contrast offset(HDMI)
Saturationoffset 0 FLI32626 Saturation offset(HDMI)
Hueoffset 0 FLI32626 Hue offset(HDMI)
Sharpnessoffset 0 FLI32626 Sharpness offset(HDMI)
Redoffset 0 FLI32626 WR offset(HDMI)
Greenoffset -10 FLI32626 WG offset(HDMI)
Blueoffset 0 FLI32626 WB offset(HDMI)
On-screen Service Menu System
Source Item Name Initial Data IC Description

14
Service Adjustments
Red "+" Green "+" Blue "+"
Red "-" Green "-" Blue "-"
CAUTION !
Do not attempt to adjust service adjustments not listed below otherwise it may cause loss of performance
and for correct operation.
■ Setting the Initial data
This adjustment is controlled by the CPU (IC7200) through the IIC Bus Data Line in the chassis, and those
adjustment data are memorized the memory IC (IC8000). Therefore, Main board or the memory IC (IC8000)
is replaced, these data will be disappeared. Readjust should be made. Initial data is provided in the CPU
ROM, when the memory IC (IC8000) is replaced with new one. CPU ROM data is loaded into the memory.
Initial data is provided to operating the monitor basically. For operating the monitor quality performance,
further adjustment is required following chassis electrical adjustment.
1. Receive good quality signal.
2. Enter the Service Mode.
3. Confirm data value to be the same as the Service Adjustment Data Table. If it is different, change to
correct data
4. Exit the Service Mode.
■ White balance Adjustment
Pattern
White Pattern 100% (in AV mode).
Condition
Picture Mode: STANDARD
Color Temperature: NORMAL
Aging Time: More than 10 minutes
Adjustment
1. Enter the Service Mode.
2. Select "Source ALL" by pressing ▲▼ button, and select "Properties White" by pressing ◄► button.
3. Set R,G,B value to “FF” by pressing NUMERIC buttons.
To adjust Red : Press 1 (data value up) and 4(data value down).
To adjust Green : Press 2 (data value up) and 5 (data value down).
To adjust Blue : Press 3 (data value up) and 6 (data value down).
4. Decide one item in three items to a fixed value (For example, let Rbe fixed value), select item of other 2
colors
(Example, Gor B), and adjust to produce a normal black and white picture in highlight areas.
(Note: At this time, Adjust the other 2 colors data less than fixed data.)
5. Exit the Service Mode.
After adjustment, confirm white balance again by normal picture.
Service Mode
Source All
Properties: White
Date: Red 85 Green 85 Blue 85
V1.280312UH4B42HD

15
Mechanical Disassembly
(一) Lid Back Removal
1. Remove screws A , B.
2. Take the Lid Back off , please refer to Picture 2.
(A:2pcs,B:3pcs)
A
A
B
B
B
LID
BACK
Picture 1.
Picture 2.
KEY&LED
BOARDS
POWER BOARD
MAIN
BOARD

16
Mechanical Disassembly
(二) Cabinet Back and Chassis Board Removal
1. Remove screws C and D, take the Cabinet Back off , please refer to Picture 4.
2. Remove Power Board Holder rstly, then remove Screw E to take Power Board off.
3. Remove Screw A and E , take Main Board off.
(A: 3pcs,C: 16pcs,D: 5pcs,E:11pcs)
C
C
C
C
CC
C
C
CC
CC
DD
D
D
E
E
Picture 3.
Picture 4.
C
C
C
C
D
A
Power Board Holder

17
Chassis Electrical Parts List
Note: Parts order must contain Service Ref. No., Part No., and descriptions.
Key No. Part No. Description Key No. Part No. Description
EL901 645 098 7892 LCD(LC420WUN-SBA1)
SP901 952 001 4474 SPEAKER,8
952 001 8328 SPEAKER,8
SP902 952 001 4474 SPEAKER,8
952 001 8328 SPEAKER,8
W901 645 094 0354 CORD,POWER-2.23MK-VAR-2
610 345 1572 ASSY,PWB,L-SENSOR, N6WJ
IC1901 409 686 6314 IC CM3202A30P
C1920 303 368 7319 CERAMIC 10U K 6.3V
C1921 303 368 7319 CERAMIC 10U K 6.3V
C1922 303 113 3818 CERAMIC 1000P K 50V
304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C1923 304 094 4006 CERAMIC 0.1U Z 50V
R1920 301 162 2912 MT-GLAZE 220 JA 1/10W
R1921 301 162 2912 MT-GLAZE 220 JA 1/10W
R1922 301 255 6513 MT-GLAZE 100 JA 1/10W
R1927 301 150 6014 MT-GLAZE 0.000 ZA 1/10W
R1928 301 256 6116 MT-GLAZE 4.7M JA 1/10W
R1929 301 255 6018 MT-GLAZE 1M JA 1/10W
R1930 301 150 6014 MT-GLAZE 0.000 ZA 1/10W
D1901 308 052 8501 LED BT-102YXN-31
D1901A 655 002 6538 LED SPACER-N3EA
D1902 307 158 9207 LED SPR-39MVWF
408 065 4108 LED BL-BEG2T1Q-AB
D1902A 655 002 6538 LED SPACER-N3EA
U1901 645 091 7189 UNIT,REMOCON RECEIVER
610 344 7278 ASSY,PWB,MAIN, N7DK
Q001 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q003 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q005 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q016 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q017 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q1000 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q1001 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q1002 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q1003 406 021 4308 TR MMBTSA1235F
Q101 406 021 4308 TR MMBTSA1235F
Q3000 305 045 8728 TR 2SK536-TB
Q3001 305 045 8728 TR 2SK536-TB
Q307 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q700 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q701 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q703 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S

18
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q7201 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q7205 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q7206 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q7207 406 021 4308 TR MMBTSA1235F
Q7208 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q7501 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q7502 305 202 7714 TR TPC8109
406 022 1603 TR HAT1131R-EL-E
Q8000 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q8001 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
Q8002 305 014 4512 TR 2SC2412K T146 R
305 014 4611 TR 2SC2412K T146 S
305 015 8727 TR 2SC2812-L6-TB
305 015 8925 TR 2SC2812-L7-TB
305 163 1615 TR 2SC2812N-L6-TB0
305 173 9816 TR 2SC3928A1R
305 173 9915 TR 2SC3928A1S
406 021 4407 TR MMBTSC3928R
IC001 409 691 0413 IC TPA3123D2PWPR
IC003 409 691 0314 IC TPA6110A2DGNR
IC1501 309 462 0327 IC 24LC21AT/SN
IC5500 410 677 7408 IC HYB18TC512160CF-2.5
IC5501 410 677 7408 IC HYB18TC512160CF-2.5
IC5503 409 688 4912 IC CM3202-02DE
IC701 309 558 7213 IC 24C02CT-I/SNG
IC702 309 558 7213 IC 24C02CT-I/SNG
IC703 309 558 7213 IC 24C02CT-I/SNG
IC706 309 438 5513 IC TC4052BFT
IC7201 309 625 1519 IC CS4344-CZZ
IC750 409 698 5411 IC TMDS351PAGR
IC7501 309 559 9018 IC AMS1117-3.3
409 683 6515 IC LM1117S-3.3
IC7503 409 698 3318 IC LM1085R-3.3
310 586 0104 IC AMS1085CM-3.3
IC7504 409 688 9214 IC LM1117S-1.2
IC7505 309 559 9018 IC AMS1117-3.3
409 683 6515 IC LM1117S-3.3
IC7506 309 655 2418 IC AMS1085CM
IC7507 409 688 9214 IC LM1117S-1.2
IC8001 410 679 7901 IC 24LC64T-I/SNG-N6WY
C001 304 097 0500 ELECT 470U M 35V
C002 304 097 0500 ELECT 470U M 35V
C003 303 256 9319 CERAMIC 0.47U Z 50V
C004 303 207 0310 CERAMIC 1U Z 16V
C005 303 207 0310 CERAMIC 1U Z 16V
C006 303 207 0310 CERAMIC 1U Z 16V
C007 303 256 9319 CERAMIC 0.47U Z 50V
C008 303 207 0310 CERAMIC 1U Z 16V
C009 304 098 0509 ELECT 1000U M 35V
C010 303 281 2415 CERAMIC 0.22U K 16V
304 103 6601 CERAMIC 0.22U K 16V
C011 303 402 8319 ELECT 10U M 50V
303 238 3826 ELECT 10U M 50V
C012 304 104 4903 CERAMIC 0.1U K 50V
304 091 2609 CERAMIC 0.1U K 50V
C013 303 256 9319 CERAMIC 0.47U Z 50V
C014 303 256 9319 CERAMIC 0.47U Z 50V
C015 303 281 2415 CERAMIC 0.22U K 16V
304 103 6601 CERAMIC 0.22U K 16V
C016 304 098 0509 ELECT 1000U M 35V
C029 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C030 303 281 2415 CERAMIC 0.22U K 16V
304 103 6601 CERAMIC 0.22U K 16V
C031 303 207 0310 CERAMIC 1U Z 16V
C032 303 384 1414 ELECT 47U M 16V
303 312 8416 ELECT 47U M 16V
C033 303 403 1012 ELECT 100U M 25V
303 442 3015 ELECT 100U M 25V
C034 303 403 1012 ELECT 100U M 25V
Key No. Part No. Description Key No. Part No. Description
Chassis Electrical Parts List

19
303 442 3015 ELECT 100U M 25V
C035 303 207 0310 CERAMIC 1U Z 16V
C037 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C059 303 394 2913 ELECT 0.47U M 50V
C1002 303 403 0718 ELECT 220U M 16V
303 373 6314 ELECT 220U M 16V
C1005 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C1008 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C1009 303 323 8818 CERAMIC 2.2U Z 16V
C101 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C1010 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C1011 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C1012 303 323 8818 CERAMIC 2.2U Z 16V
C102 303 386 0910 ELECT 100U M 16V
303 312 8515 ELECT 100U M 16V
C1020 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C1021 304 103 8209 CERAMIC 10P J 50V
304 094 6307 CERAMIC 10P J 50V
C1022 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C103 304 104 7904 CERAMIC 22P J 50V
304 094 7601 CERAMIC 22P J 50V
C1033 304 103 8209 CERAMIC 10P J 50V
304 094 6307 CERAMIC 10P J 50V
C104 304 104 7904 CERAMIC 22P J 50V
304 094 7601 CERAMIC 22P J 50V
C105 303 397 8714 NP-ELECT 22U M 16V
C111 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C112 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C122 303 386 0910 ELECT 100U M 16V
303 312 8515 ELECT 100U M 16V
C123 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C124 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C1500 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C1501 304 104 0202 CERAMIC 100P J 50V
304 094 6406 CERAMIC 100P J 50V
C1502 304 104 0202 CERAMIC 100P J 50V
304 094 6406 CERAMIC 100P J 50V
C3118 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C400 303 386 0910 ELECT 100U M 16V
303 312 8515 ELECT 100U M 16V
C402 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C5500 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5501 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5502 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5504 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5505 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5506 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5507 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5509 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5511 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5512 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5513 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5514 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5515 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5517 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C5518 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5520 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C5521 303 392 7712 ELECT 22U M 16V
303 273 8913 ELECT 22U M 16V
C5522 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5523 403 455 1616 CERAMIC 10U K 16V
C5528 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5529 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5530 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5531 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5532 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5533 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5535 304 103 2405 CERAMIC 1000P K 50V
304 090 1108 CERAMIC 1000P K 50V
C5538 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C5539 303 368 7319 CERAMIC 10U K 6.3V
403 455 1616 CERAMIC 10U K 16V
C5540 303 382 6312 CERAMIC 1U K 16V
404 116 7500 CERAMIC 1U K 16V
C5542 303 298 9612 CERAMIC 0.1U K 16V
Key No. Part No. Description Key No. Part No. Description
Chassis Electrical Parts List

20
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C5543 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C5550 303 403 0718 ELECT 220U M 16V
303 373 6314 ELECT 220U M 16V
C5551 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C705 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C708 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C710 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C711 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C712 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C713 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C720 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7200 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7201 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7203 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7204 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7205 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7208 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7209 303 392 7712 ELECT 22U M 16V
303 273 8913 ELECT 22U M 16V
C7210 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7211 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7212 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7214 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7215 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7216 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7217 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7218 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7219 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7220 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7221 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7222 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7223 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7224 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C7225 303 383 1316 ELECT 10U M 16V
303 238 3727 ELECT 10U M 16V
C7226 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7227 304 095 3008 CERAMIC 0.47U Z 16V
C7228 304 095 3008 CERAMIC 0.47U Z 16V
C7231 304 095 3008 CERAMIC 0.47U Z 16V
C7232 304 095 3008 CERAMIC 0.47U Z 16V
C7233 304 095 3008 CERAMIC 0.47U Z 16V
C7234 304 095 3008 CERAMIC 0.47U Z 16V
C7235 304 095 3008 CERAMIC 0.47U Z 16V
C7237 404 114 0206 CERAMIC 1U Z 16V
C7239 304 094 9704 CERAMIC 1U Z 10V
C7240 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7241 304 094 9704 CERAMIC 1U Z 10V
C7242 304 095 3008 CERAMIC 0.47U Z 16V
C7243 304 104 0509 CERAMIC 12P J 50V
304 094 6703 CERAMIC 12P J 50V
C7244 304 104 0509 CERAMIC 12P J 50V
304 094 6703 CERAMIC 12P J 50V
C7245 303 384 1414 ELECT 47U M 16V
303 312 8416 ELECT 47U M 16V
C7246 304 103 2900 CERAMIC 0.01U K 50V
304 090 1207 CERAMIC 0.01U K 50V
C7247 404 116 7500 CERAMIC 1U K 16V
C7248 303 298 9612 CERAMIC 0.1U K 16V
304 103 4508 CERAMIC 0.1U K 16V
304 095 0502 CERAMIC 0.1U K 16V
C7250 303 392 7712 ELECT 22U M 16V
303 273 8913 ELECT 22U M 16V
C7251 303 298 9612 CERAMIC 0.1U K 16V
Key No. Part No. Description Key No. Part No. Description
Chassis Electrical Parts List
Table of contents
Other Sanyo LCD TV manuals

Sanyo
Sanyo DP24E14 User manual

Sanyo
Sanyo LCD-32CA9S User manual

Sanyo
Sanyo LCD-40XR11F User manual

Sanyo
Sanyo LCD-32XF7 User manual

Sanyo
Sanyo LCD-22XR9DKH User manual

Sanyo
Sanyo LCD-40XR10F(C) User manual

Sanyo
Sanyo DP42841 User manual

Sanyo
Sanyo CE26LD90DV-B User manual

Sanyo
Sanyo DP26648 User manual

Sanyo
Sanyo CE42FD90T-B User manual

Sanyo
Sanyo LED-32XR11F User manual

Sanyo
Sanyo LED-22XR11F User manual

Sanyo
Sanyo LCD-42XR9DKH User manual

Sanyo
Sanyo LED-42XR11F User manual

Sanyo
Sanyo AVL-209 User manual

Sanyo
Sanyo CLT2054 User manual

Sanyo
Sanyo DP32746 User manual

Sanyo
Sanyo LCD-50XR12F User manual

Sanyo
Sanyo DP39842 User manual

Sanyo
Sanyo AVL3211 User manual
