Sanyo MCD-DV595M/XE User manual

MCD-DV595M/XE
Service Manual
REFERENCE No. SM0937001
DVD Portable Radio
Cassette Recorder
FILE NO.
PRODUCT CODE No.
116421600
General
Power supply :AC 230V,50 Hz
:DC 12V/“D”X8
Speakers :8 ohms
Phones :8-32 ohms
AUX IN :500mv/50k ohm
S-video out :Y1.0vp-p(75 ohm)
:C 0.286 vp-p(75ohm)
Output power :AC 1.5W/ch max
:DC 2.0W/ch max
Audio out :2v rms
Vidio out :1.0vp-p(75 ohm)
Specications
Tuner
FM :87.5 - 108 MHz
AM :526.5 - 1606.6 KHz
DVD Player
Playback standard :PAL OR NTSC
Laser output :0.5mW
Laser wavelength :790nm
Cassette desk
Track system : 4-track,2-channel stereo
Tape speed : 4.7cm/sec
Frequency response : 80-12kHZ
Specications subject to change without notice
(UAE)

TABLE OF CONTENTS
Exploded View (Packing & Accessories ).......................................................................................................... 2
Exploded Vies(Cabinet & Chassis)............................................................................................................ 3
Parts List......................................................................................................................................... 4-14

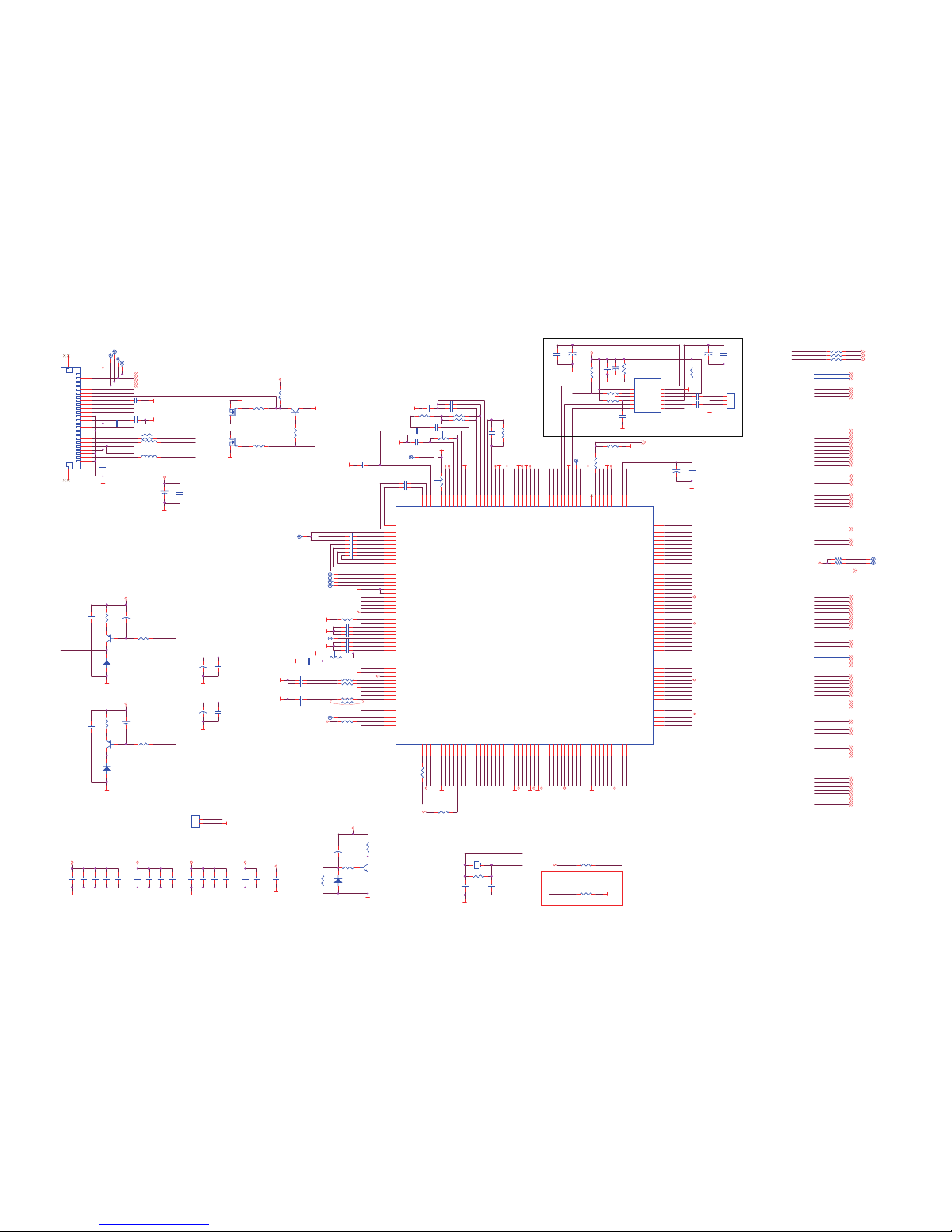

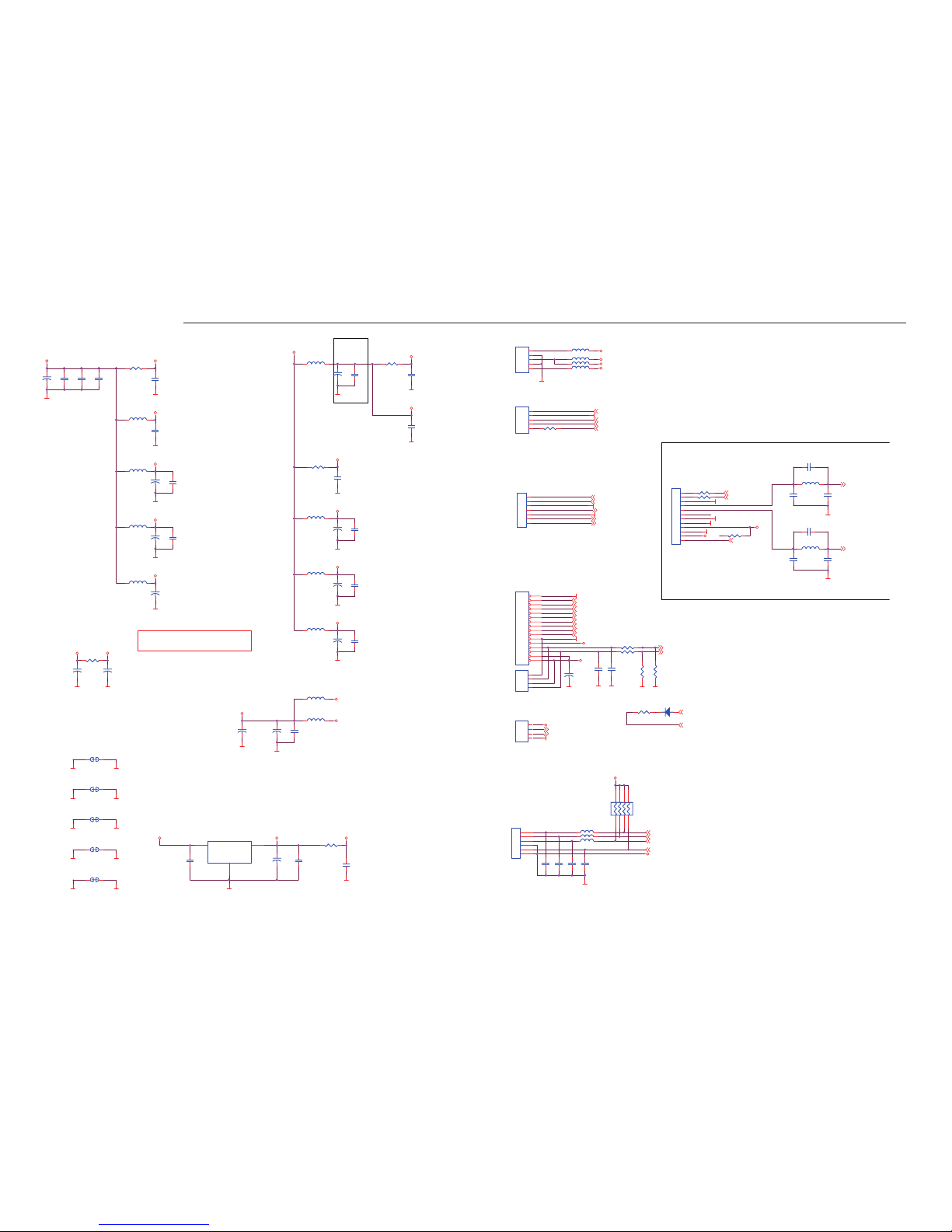

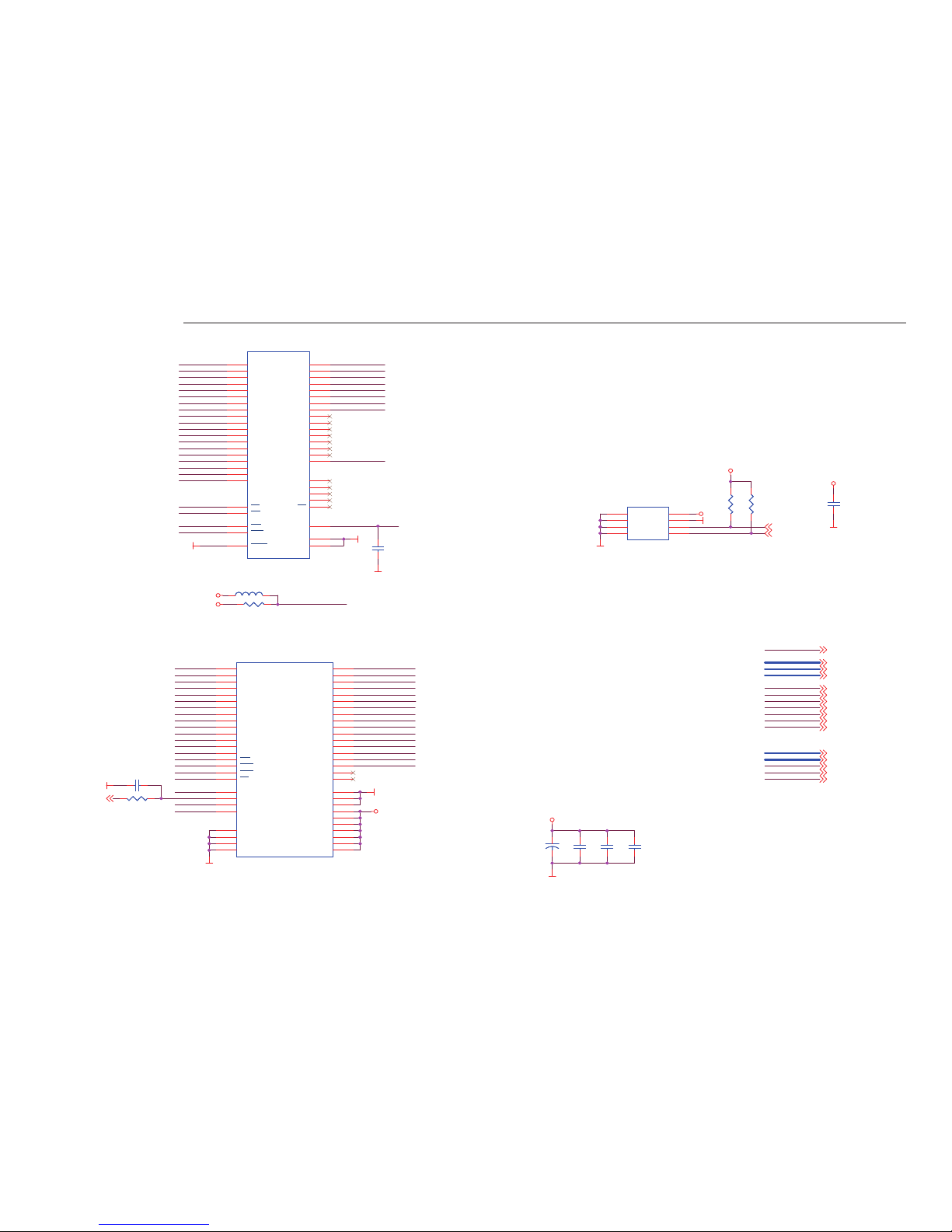

Schematic Diagram ......................................................................................................................... 15-28
- 1 -

EXPLODED VIEW(PACKING & ACCESSORIES)
1
2
2
3
4
5
6
7
8
9
PARTS LIST
EACH PRECAUTION IN THIS MANUAL SHOULD BE FOLLOWED DURING SERVICING.COMPONENTS IDENTIFIED WITH THE
IEC SYMBOL IN THE PARTS LIST AND THE SCHEMATIC DIAGRAM DESIGNATE COMPONENTS IN WHICH SAFETY CAN BE
OF SPECIAL SIGNIFICANCE.WHEN REPLACING A COMPONENT IDENTIFIED BY ,USE ONLY THE REPLACEMENT PARTS
DESIGNATED,OR PARTS WITH THE SAME RATINGS OF RESISTANCE,WATTAGE OR VOLTAGE THAT ARE DESIGNATED IN
THE PARTS LIST IN THIS MANUAL.LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS MUST BE MADE TO DETERMINE
THAT EXPOSED PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT BEFORE RETURNING THE PRODUCT
TO THE CUSTOMR.
PRODUCT SAFETY NOTICE
REF
NO.PART NO. DESCRIPTION QTY REMARK
1 MR891V59511010 GIFT BOX 1
2 MR874500000016 POLY FORM 1
3 MR601V59500011 INSTRUCTION MANUAL 1
4 MR676060100042 POLY BAG 1 FOR IB
5 MR250032000835 AV CABLE 1
6 MRC39X000S7030 REMOTE CONTROL 1 RC39-X000S7-030
7 MR676040130044 POLY BAG 1 FOR POWER CORD
8MR151230230152 POWER CORD (VDE ) 1
9 MR676180240041 POLY BAG 1 FOR UNIT
PACKING & ACCESSORY
- 2 -

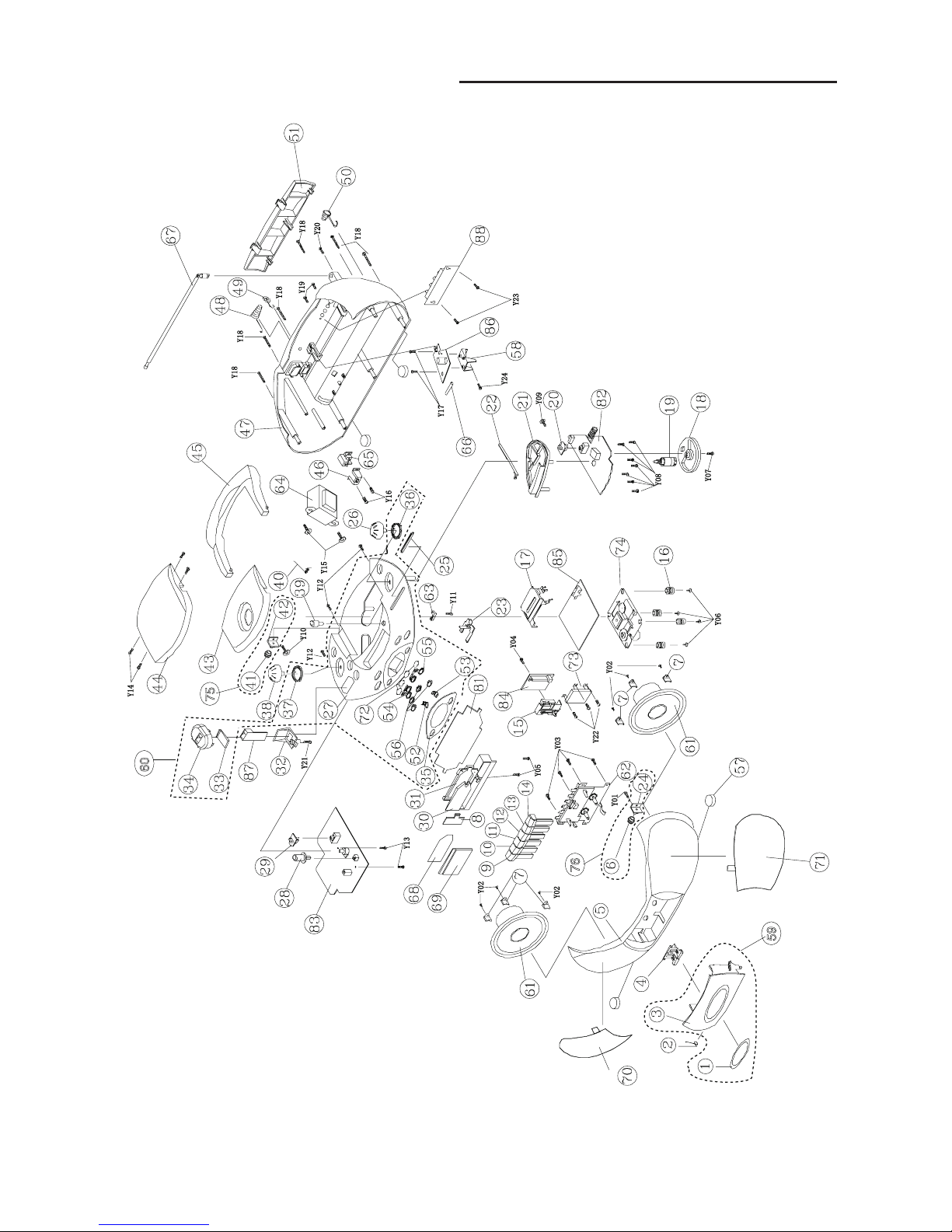

EXPLODED VIEW(CABINET & CHASSIS)
<
<
<
<
<
<
<
<
<
<
<
<
<
< <
<
<
<
<
<
<
<
<
<
<
<
<
<
<
<
<
59
60
75
76
- 3 -

PARTS LIST
EACH PRECAUTION IN THIS MANUAL SHOULD BE FOLLOWED DURING SERVICING.COMPONENTS IDENTIFIED WITH THE
IEC SYMBOL IN THE PARTS LIST AND THE SCHEMATIC DIAGRAM DESIGNATE COMPONENTS IN WHICH SAFETY CAN BE
OF SPECIAL SIGNIFICANCE.WHEN REPLACING A COMPONENT IDENTIFIED BY ,USE ONLY THE REPLACEMENT PARTS
DESIGNATED,OR PARTS WITH THE SAME RATINGS OF RESISTANCE,WATTAGE OR VOLTAGE THAT ARE DESIGNATED IN
THE PARTS LIST IN THIS MANUAL.LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS MUST BE MADE TO DETERMINE
THAT EXPOSED PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT BEFORE RETURNING THE PRODUCT
TO THE CUSTOMR.
PRODUCT SAFETY NOTICE
CABINET & CHASSIS
REF
NO. PART NO. DESCRIPTION QTY REMARK
1 MR5550720BZ010 CASS DOOR LENS 1
2 MR766600000000 CASS DOOR SPRING 1
3 MR5550030S9010 CASS DOOR 1
4 MR5570510S9002 FOLDER KNOB 1
5 MR5550010S9000 FRONT CABINET 1
6 MR539121100000 CASS DOOR GEAR 1
7 MR459095150060 SPEAKER CLIP 1
8 MR557026600000 DISPLAY BRACKET PLATE 1
9 MR5550100S9001 PAUSE KNOB 1
10 MR5550100S9002 STOP/EJECT KNOB 1
11 MR5550100S9003 FFWD KNOB 1
12 MR5550100S9004 REW KNOB 1
13 MR5550100S9005 PLAY KNOB 1
14 MR5550100S9006 REC. KNOB 1
15 MR500022000000 RECORDING BRACKET 1
16 MR458328840220 RUBBER SILICON 4 FOR DVD DECK
17 MR500991110000 CD MECHANISM COVER 1
18 MR555023000000 TUNING DRUM 1
19 MR555024000000 TUNING KNOB GEAR 1
20 MR5550082S9000 BAND KNOB 1
21 MR555030000000 POINTER BRACKET 1
22 MR555009004000 DIAL POINTER 1
23 MR555046000001 CD DOOR LOCK 1
24 MR539121200000 CASS DOOR GEAR HOLDER 1
25 MR555071000000 DIAL LENS 1
26 MR5550060S9000 TUNING KNOB 1
27 MR5575470K8010 TOP CABINET 1
28 MR5550072S9000 BASS KNOB 1
29 MR5550088S9000 FUNCTION KNOB 1
30 MR557080500000 LCD BACKLIGHT 1
31 MR557030000003 LCD BRACKET 1
32 MR548033000000 USB BRACKET 1
33 MR5480090K8000 USB PLATE 1
- 4 -

34 MR5480080K8000 USB COVER 1
35 MR5550804BZ010 DISPLAY LENS 1
36 MR5550906BZ000 TUNING KNOB RING 1
37 MR5550904BZ000 VOLUME KNOB RING 1
38 MR5550074K8000 VOLUME KNOB 1
39 MR5550500S9000 CD DOOR KNOB 1
40 MR479328800000 CD DOOR SPRING 1
41 MR539121100000 CD DOOR GEAR 1
42 MR539121200000 CD DOOR GEAR HOLDER 1
43 MR555029400010 CD DOOR BRACKET 1
44 MR5550803BZ010 CD DOOR LENS 1
45 MR5550050K8000 HANDLE 1
46 MR500025100000 AC SOCKET COVER 1
47 MR5550020S9000 BACK CABINET 1
48 MR765701300000 BATTERY SPRING(-) 1
49 MR764701300000 BATTERY SPRING(+) 1
50 MR763455000000 BATTERY SPRING(+/-) 1
51 MR5550040S9000 BATTERY DOOR 1
52 MR5550783S9000 FILE - KNOB 1
53 MR5550788S9000 FILE + KNOB 1
54 MR555079200002 CD CONTROL KNOB BRACKET (L) 1
55 MR555079200008 CD CONTROL KNOB BRACKET(R) 1
56 MR555079300000 CD CONTROL KNOB LENS 1
57 MR458023125000 RUBBER FOOT 1 FOR UNIT
58 MR419064058025 RECTIFIER BRACKET 1
59 MRCAB642160010 ASSY CASS DOOR 1
60 MRCAB642160020 ASSY TOP CABINET 1
61 MR154408830459 SPEAKER 4" 8 OHM 3W W/SIL CAP 2
62 MR156135109214 CASS DECK 1
63 MR217200053000 LEAF SWITCH 1
64 MR152592369230 TRANSFORMER 1
65 MR158000230009 AC SOCKET 1
66 MR231220000250 GLASS TUBE 1
67 MR155420026238 ROD ANTENNA 1
68 MR466820257010 BACKLIGHT PAPER 1
69 MR220203826130 LCD DISPLAY 1
70 MR761500GG6000 LEFT SPEAKER GRILL 1
71 MR762500GG6000 RIGHT SPEAKER GRILL 1
72 MR463500000000 BACKLIGHT PAPER 4 FOR CD CONTROL KNOB
73 MR5D9530000000 SHIELD PLATE 1
74 MR356206000091 DVD DECK 1
75 MRGECD64210000 ASSY CD DOOR GEAR 1
76 MRGECA64210000 ASSY CASS DOOR GEAR 1
- 5 -

FIXING PARTS
REF
NO. PART NO. DESCRIPTION QTY REMARK
Y01 MR238130080632 SCREW ST 3x8 mm PWB 1 CASS DOOR GEAR HOLDER
Y02 MR238130080632 SCREW ST 3x8 mm PWB 6 SPEAKER
Y03 MR238130100602 SCREW ST 3x10 mm PB 4 DVD DECK
Y04 MR238126080602 SCREW ST 2.6x8mm PB 1 TAPE PCB
Y05 MR238126060632 SCREW ST 2.6x6 mm PWB 2 LCD BRACKET
Y06 MR238126080632 SCREW ST 2.6x8 mm PWB 4 DVD DECK
Y07 MR238226060203 SCREW ST 2x6 mm BM 1 TUNING DRUM
Y08 MR238130080602 SCREW ST 3x8 mm PB 7 TUNER PCB
Y09 MR238130100632 SCREW ST 3x10 mm PWB 1 POINTER BRACKET
Y10 MR238130080632 SCREW ST 3x8 mm PWB 1 CD DOOR GEAR HOLDER
Y11 MR238120060602 SCREW ST 2x6 mm PB 1 LEAF SWITCH
Y12 MR238130100602 SCREW ST 3x10 mm PB 3 BACK CAB TO TOP CAB
Y13 MR238130080602 SCREW ST 3x8 mm PB 2 AUDIO PCB
Y14 MR238120060102 SCREW ST 2x6 mm KB 4 CD DOOR LENS
Y15 MR238130200632 SCREW ST 3x20 mm PWB 2 TRANSFORMER
Y16 MR238128120602 SCREW ST 2.8x12 mm PB 2 AC SOCKET
Y17 MR238130080602 SCREW ST 3x8 mm PB 2 RECTIFIER PCB
Y18 MR238130250602 SCREW ST 3x25 mm PB 5 BACK CAB TO FRONT CAB
Y19 MR238130080602 SCREW ST 3x8 mm PB 2 RCA JACK
Y20 MR238130082203 SCREW ST 3x8 mm BM 1 ROD ANTENNA
Y21 MR238130100602 SCREW ST 3x10 mm PB 1 USB BRACKET
Y22 MR238130080602 SCREW ST 3x8 mm PB 3 SHIELD PLATE
Y23 MR238130080602 SCREW ST 3x8 mm PB 2 RCA JACK PCB
Y24 MR238130080602 SCREW ST 3x8 mm PB 1 RECTIFIER BRACKET
ELECTRICAL-PARTS
REF
NO. PART NO. DESCRIPTION QTY REMARK
MR234206801200 HSG 1 PIN W/TERMINAL SMF-01F-1 1 FM ANT.
MR234350804450 HSG 4P"JST"2.5mm 250/450mm 1 AUDIO BD.CN301 TO SPEAKER
MR234368802320 HSG 2 PINS "JST" 2.0mm 320mm 1 LEAF SW.TO DVD JP1
MR235240090205 FFC CABLE 24P"B" 0.5mm 90mm 1 DVD BD.CN1 TO DVD DECK
MR244062890140 HSG 6P "JST" 2.0mm 140mm #28 1 DVD BD.CN2 TO DECK
MR222160120080 FERRITE BEAD 16x12x8 mm 1 CN910 TO DVD BD J8
MR222160120080 FERRITE BEAD 16x12x8 mm 1 LEAF SW.TO DVD JP1
MR222160120080 FERRITE BEAD 16x12x8 mm 1 AUDIO CN402 TO DVD J1
MR222160120080 FERRITE BEAD 16x12x8 mm 1 AUDIO CN403 TO REC.CN1101
MR222160120080 FERRITE BEAD 16x12x8 mm 1 CN702 TO DVD BD.CN3
MR222220090350 FERRITE BEAD T22x9x35mm CASE 1 TAPE CN404 TO CASS DECK MOTOR
MR222220090350 FERRITE BEAD T22x9x35mm CASE 1 RCA JACK CN601 TO DVD BD.J4
MR222250150120 FERRITE BEAD T25X15X12mm
CD838 1 POWER OUT PUT WIRE
- 6 -

CONTROL PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
81 MRD59503800-28 ASSY PWB CONTROL 1
MR001001005018 TAPPING RESISTOR 10 OHM 1/8 1 R701
MR001011515018 TAPPING RESISTOR 150 OHM 1/8W 1 R703
MR001012215018 TAPPING RESISTOR 220 OHM 1/8W 3 R704,R705,R706
MR001021025018 TAPPING RESISTOR 1 KOHM 1/8W 1 R702
MR001024725018 TAPPING RESISTOR 4.7 KOHM 1/8W 1 R707
MR003011011150 CERAMIC CAP 100 PF/50V +-10% 1 C701
MR004064762216 ELECT CAP 47 UF/16V +-20% 2 C702,C703
MR206100338112 DIODE SM338AL 1 REM701
MR217060650500 TACT SWITCH H=5.0mm W=6x6mm 2P 8 SW701-SW708
MR220203826130 LCD DISPLAY 1 LCD701
MR222160120080 FERRITE BEAD 16x12x8 mm 1
MR227080500160 LED ROUND TYPE 5mm,Amber 1 LED701
MR244022800350 HSG 2 PINS"JST"2.0mm 350mm 1 CN701 TO CN401
MR244062800200 HSG 6 P "JST" 2.0mm 6x200mm 1 CN702 TO DVD BD.CN3
MR248D59503128 P.C.B MCD-DV595 CONTROL BD. 1
MR310001128900 SMT I.C GT1128 1 IC701
TUNER PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
82 MRD59501800-21 ASSY PWB TUNER 1
MR001001005018 TAPPING RESISTOR 10 OHM 1/8W 2 R116,R110
MR001004705018 TAPPING RESISTOR 47 OHM 1/8W 1 R117
MR001011515018 TAPPING RESISTOR 150 OHM 1/8W 1 R103
MR001013315018 TAPPING RESISTOR 330 OHM 1/8W 1 R115
MR001023925018 TAPPING RESISTOR 3.9 KOHM 1/8W 1 R108
MR001026825018 TAPPING RESISTOR 6.8 KOHM 1/8W 2 R104,R105
MR001031035018 TAPPING RESISTOR 10 KOHM 1/8W 1 R109
MR001031235018 TAPPING RESISTOR 12 KOHM 1/8W 1 R107
MR001032235018 TAPPING RESISTOR 22 KOHM 1/8W 1 R106
MR001039135018 TAPPING RESISTOR 91 KOHM 1/8W 1 R118
MR003900301150 N CERAMIC CAP 3 PF/50V +-10% 1 C115
MR003900501150 N CERAMIC CAP 5 PF/50V +-10% 1 C123
MR003901801150 N CERAMIC CAP 18 PF/50V +-10% 1 C114
MR003902201150 N CERAMIC CAP 22 PF/50V +-10% 1 C116
MR003903001150 N CERAMIC CAP 30 PF/50V +-10% 1 C129
MR003906801150 N CERAMIC CAP 68 PF/50V +-10% 1 C121
MR003021028250 CERAMIC CAP 0.001 UF/50V +80% 1 C117,C105
MR003034738250 CERAMIC CAP 0.047 UF/50V +80% 6 C109,C110,C122,C126,C127,C125
MR003041048250 CERAMIC CAP 0.1 UF/50V +80% 3 C130,C128,C132
MR004042242250 ELECT CAP 0.22 UF/50V +-20% 1 C112
- 7 -

AUDIO PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
83 MRD59502800-47 ASSY PWB AUDIO 1
MR001000225018 TAPPING RESISTOR 2.2 OHM 1/8W 2 R308,R309
MR001011015018 TAPPING RESISTOR 100 OHM 1/8W 4 R321,R322,R403,R405
MR001011515018 TAPPING RESISTOR 150 OHM 1/8W 2 R311,R312
MR001012215018 TAPPING RESISTOR 220 OHM 1/8W 3 R406,R306,R307
MR001014715018 TAPPING RESISTOR 470 OHM 1/8W 1 R513
MR001021025018 TAPPING RESISTOR 1 KOHM 1/8W 9 R304,R305,R310,R407,R411,R409,R
524,R319,R320
MR001021525018 TAPPING RESISTOR 1.5 KOHM 1/8W 2 R507,R508
MR001022225018 TAPPING RESISTOR 2.2 KOHM 1/8W 1 R510
MR001023925018 TAPPING RESISTOR 3.9 KOHM 1/8W 3 R504,R512,R522
MR004044742250 ELECT CAP 0.47 UF/50V +-20% 1 C119
MR004062262250 ELECT CAP 22 UF/50V +-20% 1 C120
MR004051052250 ELECT CAP 1 UF/50V +-20% 1 C103
MR004151052250 ELECT CAP 1 UF/50V +-20% 2 C101,C102
MR004072272210 ELECT CAP 220 UF/10V +-20% 1 C111
MR005031531199 MYLAR CAP 0.015 UF/100V +-10% 2 C107,C108
MR005034731199 MYLAR CAP 0.047 UF/100V +-10% 1 C106
MR005038231199 MYLAR CAP 0.082 UF/100V +-10% 1 C113
MR205011350505 POLY CAP 130 PF/50V +-5% 1 C118
MR155420026238 ROD ANTENNA 2SECTION L=238mm 1 FM ANT
MR206104148000 DIODE IN-4148 ALL MODE 2 D101,D102
MR206200056102 ZENER 5.6V 1/2W +-5% 1 DZ101
MR207000111013 TRANSISTOR KRC-111M KEC 1 Q101
MR208346530000 CERAMIC FILTER 465 B KHz 3PIN 1 CF101
MR208010730518 CERAMIC FILTER 10.7 MA5-A 3PIN 1 CF102
MR208010720118 CERAMIC FILTER 10.7 MCI-A 2PIN 1 CF103
MR208870108750 BAND PASS FILTER GFMB3 75OHM 1 BPF101
MR209181010010 I.F.T OSC 1010 RED 10mm 1 T103
MR209230002007 I.F.T. AM IFT AH26-10002T S35 1 T101
MR210002111000 I.C. SILAN SA2111 3V 1 IC101
MR211212013443 P.V.C AM/FM (DF-443DF02-A04) 1 PVC101
MR212120015140 AM COIL 120:15T WIRE 4x140mm 1 AM ANT
MR213020070060 VHF OSC FTZ-1135-F-708156 1 L101
MR213035045070 FM COIL 3.5T 4.5 x 0.7 mm 1 L102
MR219122335506 SLIDE SW. SK22F03G6 0306 CD858 1 SW102
MR219922255506 SLIDE SW. SS22E01G6 2P2T 1 SW101
MR222010070000 FERRITE BEAD 10x70mm(WANBAO) 1
MR233051200020 HEADER 5PINS"JST"2.0mm R 1 CN101
MR248D59501121 P.C.B. MCD-DV595 TUNER BD. 1
MR401101036000 ANTENNA BAR BOLDER(4208) H=36m 2
MR410100000001 CONTACT PIN RT-01T-1.0B 1mm 1 FM ANT.
- 8 -

MR001024725018 TAPPING RESISTOR 4.7 KOHM 1/8W 5 R302,R303,R404,R410,R528
MR001025625018 TAPPING RESISTOR 5.6 KOHM 1/8W 2 R519,R520
MR001027525018 TAPPING RESISTOR 7.5 KOHM 1/8W 2 R515,R518
MR001031035018 TAPPING RESISTOR 10 KOHM 1/8W 11 R301,R313,R314,R318,R503,R514,
R516,R517,R525,R526,R527
MR001031235018 TAPPING RESISTOR 12 KOHM 1/8W 4 R501,R505,R521,R523
MR001031835018 TAPPING RESISTOR 18 KOHM 1/8W 2 R506,R511
MR001032235018 TAPPING RESISTOR 22 KOHM 1/8W 2 R601,R602
MR001032735018 TAPPING RESISTOR 27 KOHM 1/8W 1 R317
MR001033335018 TAPPING RESISTOR 33 KOHM 1/8W 1 R315
MR001033935018 TAPPING RESISTOR 39 KOHM 1/8W 2 R603,R604
MR001041045018 TAPPING RESISTOR 100KOHM 1/8W 2 R316,R408
MR001041245018 TAPPING RESISTOR 120 KOHM 1/8W 2 R502,R509
MR003015011150 CERAMIC CAP 500 PF/50V +-10% 2 C503,C509
MR003012211150 CERAMIC CAP 220 PF/50V +-10% 2 C523,C524
MR003021028250 CERAMIC CAP 0.001 UF/50V +80% 2 C504,C511
MR003041048250 CERAMIC CAP 0.1 UF/50V +80% 2 C322,C407
MR004051052250 ELECT CAP 1 UF/50V +-20% 10 C317,C320,C502,C505,C508,C510,
C512,C514,C519,C521
MR004151052250 ELECT CAP 1 UF/50V +-20% 1 C522
MR004054752216 ELECT CAP 4.7 UF/16V +-20% 3 C318,C501,C506
MR004062262216 ELECT CAP 22 UF/16V +-20% 4 C513,C517,C518,C520
MR004064762216 ELECT CAP 47 UF/16V +-20% 3 C404,C314,C525
MR004071072216 ELECT CAP 100 UF/16V +-20% 6 C306,C307,C308,C309,C406,C507
MR004071072225 ELECT CAP 100 UF/25V +-20% 2 C315,C319
MR004272272216 ELECT CAP 220UF/16V +-20% 4 C402,C403,C405,C304
MR004074772210 ELECT CAP 470 UF/10V +-20% 2 C312,C313
MR004083382225 ELECT CAP 3300 UF/25V +-20% 1 C409
MR005021021199 MYLAR CAP 0.001 UF/100V +-10% 2 C303,C305
MR005034731199 MYLAR CAP 0.047 UF/100V +-10% 2 C515,C516
MR005041541199 MYLAR CAP 0.15 UF/100V +-10% 2 C310,C311
MR206104148000 DIODE IN-4148 ALL MODE 12 D301,D302,D303,D304,D501,D502,
D503,D504,D505,D506,D507,D508
MR206200056102 ZENER 5.6V 1/2W +-5% 1 DZ401
MR206200121102 ZENER 12V 1/2W 1 DZ402
MR206304001000 RECTIFIER IN-4001 ALL MODEL 2 D402
MR207191936913 TRANSISTOR 2SD-1936-S-AC (SANY 2 Q301,Q302
MR207008050030 TRANSISTOR 8050C/D ALL MODEL 1 Q403
MR207008550020 TRANSISTOR 8550B/C ALL MODEL 2 Q303,Q402
MR207009014030 TRANSISTOR 9014C ALL MODEL 5 Q304,Q306,Q404,Q501,Q502
MR207009015030 TRANSISTOR 9015C ALL MODEL 1 Q305
MR210004052000 I.C. TOSHIBA TC4052 1 IC501
MR210004227000 I.C. SANYO LA-4227 1 IC301
MR210007808001 I.C. KA-7808 1 IC403
MR310001117133 SMT I.C APL1117/3.3V 1 IC402
- 9 -

MR218085085180 PUSH SWITCH PS-8.5x8.5-180G W/ 1 SW501
MR219924115506 SLIDE SW. SS24E01G6 2P4T DUAL 1 SW301
MR221035005009 FERRITE BEAD 3.5X9-237-T 1 L610
MR221045030014 FERRITE BEAD 4.5x3x1.4mm (10T) 6 L301,L302,L303,L606,L607,L608
MR225162050186 SHAFT VOLUME A50K R1615G13A1-A 1 VR301
MR231822150159 FUSE 1.5A/125V 20S 1 FS401
MR233021200020 HEADER 2 PINS "JST" 2.0mm R 1 CN401
MR233031200020 HEADER 3 PINS "JST" 2.0mm R 1 CN404
MR233040200025 HEADER 4 PINS "JST" 2.5mm V 1 CN301
MR233101200012 HEADER 10 PINS "JST" 2.0mm R 1 CN502
MR240003528902 ST. PHONE JACK/CK-35-28A 1 JK601
MR240035200902 STEREO EARPHONE JACK MSJ2000 1 JK301
MR244052205180 HSG 5 PINS "JST" 2.5mm 180mm 1 AUDIO CN403 TO REC.CN1101
MR244052205250 HSG 5PINS "JST" 2.5mm 250mm 1 AUDIO CN402 TO DVD J1
MR244052600300 HSG 5PINS "JST" 2.0 PITCH 1 AUDIO CN503 TO TUNER CN101
MR244A05260250 HSG 5PINS "JST" 2.0mm #26 1 AUDIO CN505 TO DVD J2
MR248D59502147 P.C.B MCD-DV595 AUDIO BD. 1
MR302231038250 SMT C. CAP 0.01 UF/50V +80% -2 4 C323-C326
MR408410220040 HEAT SINK 41x22x0.4 mm 1 FOR IC301
TAPE PWB ASSY
REF
NO.
PART NO. DESCRIPTION QTY REMARK
84 MRD59513800-08 ASSY PWB TAPE 1
MR004254752250 ELECT CAP 4.7 UF/50V +-20% 2 C204,C207
MR004161062216 ELECT CAP 10 UF/16V +-20% 2 C205,C220
MR004171072210 ELECT CAP 100 UF/10V +-20% 2 C203,C206
MR004172272210 ELECT CAP 220 UF/10V +-20% 1 C805
MR005021021199 MYLAR CAP 0.001 UF/100V +-10% 2 C202,C212
MR005022221199 MYLAR CAP 0.0022 UF/100V +-10 4 C201,C208,C209,C211
MR005023321199 MYLAR CAP 0.0033 UF/100V +-10% 1 C803
MR005031031199 MYLAR CAP 0.01 UF/100V +-10% 1 C806
MR005032231199 MYLAR CAP 0.022 UF/100V +-10% 1 C804
MR005033331199 MYLAR CAP 0.033 UF/100V +-10 2 C210,C213
MR203081010202 ELECT CAP 1000 UF/10V +-20% 1 C215
MR207008050030 TRANSISTOR 8050C/D ALL MODEL 1 Q802
MR209223630010 I.F.T. AC BIAS 3630 BLACK 10mm 1 T801
MR210003308100 I.C. BA-3308 P/R HWCAT 1 IC201
MR218662205097 RECORDING SW. PS-62D01-S(SH) 1 SW201
MR226110000000 INDUCTOR 100uH RL4055-101K 1 MOTOR(+) TO MOTOR(-)L401
MR233021200020 HEADER 2 PINS "JST" 2.0mm R 1 CN203
MR234350803300 HSG 3 PINS "JST" 2.0mm UL1007 1 TAPE CN404 TO CASS DECK MOTOR
MR234570804150 HSG 4 PINS"JST"2.0mm 150mm 1 TAPE CN201 TO CASS DECK HEAD
MR237260120028 JUMPER WIRE #26 120mm BROWN 1 MOTOR(+) TO LEAF SW.
MR244032050022 HSG 1 PINS 22# BLK L=50mm 1 CASS DECK
- 10 -

MR244032120058 HSG 1 PINS 22# L=120mm ORANGE 2 CASS DECK
MR244102800200 HSG 10PINS "JST" 2.0mm 200mm 1 TAPE CN202 TO AUDIO BD.CN502
MR248STDS13108 P.C.B STDS TAPE BD. 1
MR301100005014 SMT RESISTOR 0 OHM +-5% 1/4W 9 J003,J006,J007,J008,J012,J4,J5,J01
1,J226
MR301200005018 SMT RESISTOR 0 OHM +-5% 1/8W 5 J001,J1,J014,J004,J016
MR301200565018 SMT RESISTOR 5.6 OHM +-5% 1/8W 1 R802
MR301202705018 SMT RESISTOR 27 OHM +-5% 1/8W 2 R207,R210
MR301211015018 SMT RES. 100 OHM +-5% 1/8W 080 2 R219,R801
MR301218215018 SMT RESISTOR 820 OHM +-5% 1/8W 2 R264,R265
MR301221025018 SMT RESISTOR 1 KOHM +-5% 1/8W 1 R224
MR301221525018 SMT RESISTOR 1.5 KOHM +-5% 1/8 2 R214,R215
MR301223925018 SMT RESISTOR 3.9 KOHM +-5% 1/8 1 R229
MR301225625018 SMT RESISTOR 5.6 KOHM +-5% 1/8 2 R205,R211
MR301226825018 SMT RESISTOR 6.8 KOHM +-5% 1/8 2 R206,R208
MR301228225018 SMT RESISTOR 8.2 KOHM +-5% 1/8 2 R204,R209
MR301231035018 SMT RESISTOR 10 KOHM +-5% 1/8W 4 R220,R221,R222,R803
MR301231535018 SMT RESISTOR 15 KOHM +-5% 1/8W 1 R804
MR301232235018 SMT RESISTOR 22 KOHM +-5% 1/8W 1 R216
MR301234735018 SMT RESISTOR 47 KOHM +-5% 1/8W 2 R201,R203
MR301244745018 SMT RESISTOR 470 KOHM +-5% 1/8 1 R202
MR302211015550 SMT C.CAP 100PF/50V +-5% 0805 2 C258,C259
MR302215015550 SMT CERAMIC CAP 500PF/50V +-5% 1 C801
MR302200701150 SMT CERAMIC CAP 7 PF/50V +-10% 4 C216,C217,C226,C227
MR302204705550 SMT CERAMIC CAP 47 PF/50V +-5% 2 C261,C262
MR302232235550 SMT C. CAP 0.022UF/50V +-5% 2 C225,C260
MR302231038250 SMT C. CAP 0.01 UF/50V +80% -2 1 C219
MR302241042250 SMT C.CAP 0.1UF/50V +-20% 0805 1 C214
MR307009014030 SMT TRANSISTOR 9014C 4 Q201,Q202,Q203,Q801
MR32612015312 SMT CER. IND 15uH (DDY201209 4 L201,L202,203,L204
DVD PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
85 MRD59509800-81 ASSY PWB DVD 1
MR301300005016 SMT RES. 0 OHM 1/16W 0603 +-5% 11 R33,R34,R44,R52,R54,R63,R76,R9
0,R91,R98,R99
MR301300105016 SMT RES. 1 OHM +-5% 1/16W 0603 1 R72
MR301200225018 SMT RESISTOR 2.2 OHM +-5% 1/8W 2 R1,R2
MR301300515016 SMT RES. 5.1 OHM 1/16W 0603 2 R42,R50
MR301301005016 SMT RES. 10 OHM 1/16W 0603 1 R15
MR301302205016 SMT RES. 22 OHM 1/16W 0603 2 R103,R111
MR301303305016 SMT RES. 33 OHM 1/16W 0603 5 R3,R8,R9,R10,R64
MR301307505016 SMT RES. 75 OHM 1/16W 0603 4 R78,R79,R80,R81
MR301311015016 SMT RES. 100 OHM 1/16W 0603 2 R7,R16
MR301311515016 SMT RES. 150 OHM 1/16W 0603 2 R24,R31
- 11 -

MR301313915016 SMT RES. 390 OHM 1/16W 0603 1 R82
MR301321225016 SMT RES. 1.2 KOHM 1/16W 0603 1 R39
MR301321525016 SMT RES. 1.5 KOHM 1/16W 0603 1 R28
MR301322225016 SMT RES. 2.2 KOHM 1/16W 0603 3 R49,R48,R13
MR301324725016 SMT RES. 4.7 KOHM 1/16W 0603 9 R41,R51,R55,R56,R61,R62,R102,R1
10,R105,R107
MR301325125016 SMT RES. 5.1 KOHM 1/16W 0603 2 R30,R29
MR301331035016 SMT RES. 10 KOHM 1/16W 0603 4 R104,R113,R37,R17
MR301331535016 SMT RES. 15 KOHM 1/16W 0603 2 R11,R12
MR301331835016 SMT RES. 18 KOHM 1/16W 0603 2 R101,R109
MR301332035016 SMT RES. 20 KOHM 1/16W 0603 2 R35,R47
MR301333335016 SMT RES. 33 KOHM 0603 +-5% 1 R43
MR301333935016 SMT RESISTOR 39 KOHM +-5% 4 R100,R106,R108,R112
MR301339135016 SMT RESISTOR 91 KOHM +-5% 1 R46
MR301341045016 SMT RES. 100 KOHM 1/16W 0603 2 R27,R36
MR301341545016 SMT RES. 150 KOHM 1/16W 0603 3 R32,R73,R74
MR301344745016 SMT RES. 470 KOHM 1/16W 0603 2 R71,R75
MR304424725016 SMT ARRAYRES. 4.7K 4D03 L3.2 1 RN1
MR302301005550 SMT C. CAP 10 PF/50V +-5% 0603 4 C50,C59,C60,C65
MR302303305550 SMT C.CAP 33 PF/50V +-5% 0603 7 BC5,C48,C49,C73,C74,C75,C76
MR302304705550 SMT CERAMIC CAP 47PF/50V +-5% 4 C13,C16,BC51,BC56
MR302311015550 SMT C.CAP 100 PF/50V 0603 +-5% 9 C6,BC11,C20,C61,C62,C63,C64,C67,
C68
MR302311215550 SMT CERAMIC CAP 120PF/50V +-5 2 C72,C71
MR302313015550 SMT CERAMIC CAP 300PF/50V +-5% 1 C40
MR302313315550 SMT C.CAP 330PF/50V 0603 +-5% 2 BC4,C42
MR302316815550 SMT C.CAP 680PF/50V 0603 +-5% 6 C19,C32,C33,C34,C35,C44
MR302318215550 SMT C.CAP 820 PF/50V +-5% 1 C41
MR302321025550 SMT C.CAP 0.001UF/50V 0603 +-5 3 BC31,BC41,C45
MR302321525550 SMT C.CAP 0.0015UF/50V +-5% 2 BC52,BC55
MR302324725550 SMT C.CAP 0.0047 UF/50V +-5% 2 C54,C53
MR302331031150 SMT C.CAP 0.01UF/50V +-10% 060 5 C21,C22,BC30,C37,C38
MR302334731150 SMT C.CAP 0.047 UF/50V +-10% 1 C39
MR302336831150 SMT C.CAP 0.068 UF/50V +-10% 1 C18
MR302341045550 SMT C.CAP 0.1UF/50V +-5% 0603 52
BC2,BC3,BC6,BC8,BC9,BC10,BC12,B
C13,BC14,BC15,BC16,BC17,BC18,BC1
9,BC20,BC21,BC22,BC23,BC24,C24,B
C25,BC26,BC27,BC28,C28,BC29,BC32
,BC33,BC34,BC35,BC36,BC37,BC38,B
C39,BC40,BC42,C43,BC43,BC44,BC45
,BC46,C46,BC47,C47,BC48,BC49,BC5
0,BC53,BC54,C56,C57,C58
MR302342245550 SMT C.CAP 0.22UF/50V 0603 +-5% 1 C36
MR302351055550 SMT C. CAP 1 UF/50V 0603 +-5% 4 C15,C27,C29,C30
MR303061062206 SMT TANTAL 10UF/6.3V PR FUJITS 1 EC7
MR004261062225 ELECT CAP 10 UF/25V +-20% 5 EC16,EC26,EC27,EC28,EC29
MR004264762216 ELECT CAP 47 UF/16V +-20% 4 EC20,EC21,EC22,EC23
- 12 -

MR004271072216 ELECT CAP 100 UF/16V +-20% 11 EC1,EC3,EC6,EC9,EC10,EC12,EC1
3,EC19,EC24,EC25,EC30
MR004272272216 ELECT CAP 220UF/16V +-20% 5 EC4,EC5,EC8,EC11,EC14
MR004274772216 ELECT CAP 470UF/16V +-20% 1 EC2
MR306000099000 SMT DIODE BAV99 3 D4,D5,D6
MR306104148000 SMT DIODE IN4148 4 D1,D2,D3,D8
MR307001132000 SMT TRANSISTOR 2SB1132 2 Q4,Q5
MR307003018000 SMT TRANSISTOR 2SK3018 2 Q1,Q3
MR307003904000 SMT TRANSISTOR 2N3904 4 Q2,Q13,Q14,Q15
MR310001117100 SMT I.C AMS1117/(SMT-223) 1.8V 1 U1
MR310002402103 SMT I.C AT24C02 1 U5
MR310004558106 SMT I.C BA4558F 1 U8
MR310005888100 SMT I.C SA5888 1 U7
MR310006416116 SMT I.C EDS6416AHTA 1 U6
MR310008281104 SMT I.C. SPHE8281D 1 U3
MR310298000100 SMT IC MBM29LV800BA-PIN 1 U4
MR322124102120 SMT FER BEAD HB-1M2012-102JT 3 FB1,FB2,FB3
MR326120102301 SMT IND 1uH/1W (0805) 3 L22,L23,L24
MR326120103312 SMT IND 10uH FI-B2012-103KJT 2 L18,L19
MR326220070111 FB0805-70OHM-3000mA 13 L1-L6,L8,L10,L11,L13,L15,L16,L17
MR229270000000 CRYSTAL 27 MHz 1 XT1
MR232244115105 FFC HEADER 24PINS 0.5mm R 1 CN1
MR233020200020 HEADER 2 PINS "JST" 2.0mm V 1 JP1
MR233040200020 HEADER 4 PINS "JST" 2.0mm V 1 J8
MR233050200020 HEADER 5 PINS "JST" 2.0mm V 1 J2
MR233050200025 HEADER 5 PINS "JST" 2.5mm V 1 J1
MR233060200020 HEADER 6 PINS "JST" 2.0mm V 2 CN2,CN3
MR233070200020 HEADER 7 PINS"JST"2.0 mm V 1 J4
MR248D59509181 P.C.B MCD-DV595 DVD BD. 1
RECTIFIER PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
86 MRD59512800-00 ASSY PWB RECTIFIER 1
MR001024725018 TAPPING RESISTOR 4.7 KOHM 1/8W 1 R402
MR001031035018 TAPPING RESISTOR 10 KOHM 1/8W 1 R401
MR003032238250 CERAMIC CAP 0.022 UF/50V +80% 5 C1101,C1102,C1103,C1104,C1106
MR004081082216 ELECT CAP 1000 UF/16V +-20% 1 C401
MR004083382225 ELECT CAP 3300 UF/25V +-20% 1 C1105
MR159110220019 AC ADAPTOR 110-220V 1
MR206304001000 RECTIFIER IN-4001 ALL MODEL 4 D1101,D1102,D1103,D1104
MR206305401000 RECTIFIER IN5401 1 D403
MR206305822000 RECTIFIER DIODE 1N5822 1 D401
MR207008050030 TRANSISTOR 8050C/D ALL MODEL 1 Q401
MR210002576000 I.C. LM2576-TO220V 1 IC401
- 13 -

MR226000470002 CHOKE COIL RL0608-4R7K-LF 2A 1 L401
MR226010000002 CHOKE COIL 100uH 2ATC1306-101K 1 L402
MR231220000252 GLASS TUBE FUSE 2A 250V 5T 1 FS1101
MR233050200025 HEADER 5 PINS "JST" 2.5mm V 1 CN1101
MR237220200058 JUMPER WIRE #22 200mm ORANGE 1
MR237260150021 JUMPER WIRE #26 150 mm BLUE 1 A-DC+ TO AC JACK
MR237260150022 JUMPER WIRE #26 150mm BLACK 1 B- TO BATTERY-
MR237260150028 JUMPER WIRE #26 150 mm BROWN 1 COM+ TO AC JACK
MR237260150058 JUMPER WIRE #26 150mm ORANGE 1 AC_JD TO AC JACK
MR237260150080 JUMPER WIRE #26 150mm RED 1 B+ TO BATTERY+
MR240000064000 DC JACK 1 JK401
MR248D59512100 P.C.B MCD-DV595 RECTIFER BD. 1
MR405002040000 EYELET 2x4 mm 7 COM+,ACI1,ACI2,AC_JD,A_DC+,B+,
B-
MR406050090000 FUSE HOLDER 5x9 mm 2
MR408360230120 HEAT SINK 36x23x1.2 mm 1 FOR IC401
USB PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
87 MRD59538800-00 ASSY PWB USB 1
MR004264762216 ELECT CAP 47 UF/16V +-20% 1 C316
MR244A04250380 HSG 4 PINS "JST" 2.0mm 380mm 1 CN910 TO DVD BD J8
MR248D59538100 P.C.B MCD-DV595 USB BD. 1
MR253040145120 USB CONNECTOR 4 PIN 2.0mm R 1 JK901
RCA JACK PWB ASSY
REF
NO. PART NO. DESCRIPTION QTY REMARK
88 MRD59506800-00 ASSY PWB RCA JACK 1
MR004272272216 ELECT CAP 220UF/16V +-20% 2 C603,C604
MR003031038250 CERAMIC CAP 0.01 UF/50V +80% 2 C601,C602
MR221035005009 FERRITE BEAD 3.5X9-237-T 5 L601-L605
MR241000031605 RCA JACK RCA-S-31 1 JK602
MR244072600275 HSG 7PINS "JST" 2.0 26# 275mm 1 CN601 TO DVD BD.J4
MR248D59506100 P.C.B MCD-DV595 RCA JACK BD. 1
- 14 -

SCHEMATIC DIAGRAM (TUNER&CONTROL&RECTIFIER&TAPE&AUDIO&RCA JACK &USB)
CONTROL PWB
AUDIO PWB
TAPE PWB
USB PWB
TUNER PWB RECTIFIER PWB
RCA JACK PWB
- 15 - -16 -

SCHEMATIC DIAGRAM (DVD1)
6YLGHRB&
9,'(2B,1
6YLGHRB<
5)*1'
$9
0*1'*1'
*1'
09
*1'
9*1'
99
39
9*1'
39 $9&&
$*1'*1'
*1' $*1'
$*1' '$B*1'
0*1' 5)*1'
0*1'
*1'
'9&&
9*1'
'9&& 93//9&&
*1'
*1'
9&&
$9$$
$*1'
'$B*1'
5)*1'
5)*1'
*1'
*1'
9*1'
'9&&
$3//9&&
5)9
99&&
9&&$
3//9
5)*1'
86%B3//
*1'
520B9&&
'9&&
6'B9&&
*1'
39
'9&&
39
*1'
$*1'
86%9
'9&&
*1'
*1'*1' *1'*1'
86%9
*1'
9*1'
9*1'
9*1'
39
*1'
*1'
39
9*1'
9*1'
*1'
9*1'
'9&&
'9&&
*1'
99
9B+B6<1&
9B9B6<1&
$)5
$)/
86%B'3
86%B'0
&9%B2
59B2
*<B2
%$&.B(1
63B6'$
63B6&/
79B'$&
79B'$&
$087(
06B%6
&$5'B6(16(
&$5'B567
06B'
06B'
06B&/.
06B'
06B'
&$5'B6(16(
$)5
$)/
9)'B'$7$
9)'B67%
,5B,1
9)'B&/.
$8',2B087(
$087(
%$&.B(16<&
Servo MOTOR +5V
Servo analog +5V
260mA
Video buffer +5V
System +5V
Video PLL +1.8V
8281D kernel +1.8V
Internal DA +3.3V
RF +3.3V
FORVHWR
'
3 mA
PLL +3.3V
Video DAC +3.3V
(PLL bypass)
Audio PLL +3.3V
3RZHU%HDG!$5$�+]
RKP5'&PD[ RKP
34ma~58ma(64Mx1)
SDRAM +3.3V
Flash +3.3V
NC
USB_DP
USB_DM
GND
USB+5V
NC
NC
)% 5)% 5
(&
X9
(&
X9
/ X+/ X+
&
1&
&
1&
(&
X9
(&
X9
%&
X
%&
X
5 5
&
3)
&
3)
(&
X9
(&
X9
5
5
(&
1&
(&
1&
(&
X9
(&
X9
/ X+/ X+
%&
X
%&
X
(&
X9
(&
X9
5
.
5
.
5 5
--
)% 5)% 5
5 5
/ )%/ )%
/ )%/ )%
&
S
&
S
/ /
7373
&
3)
&
3)
--
&
S
&
S
5 5
%&
X
%&
X
7373
/ )%/ )%
(&
X9
(&
X9
5 .5 .
5 .5 .
-
&21
-
&21
5 5
7373
&
S
&
S
--
%&
X
%&
X
%&
X
%&
X
%&
X
%&
X
&
S
&
S
%&
X
%&
X
(&
X9
(&
X9
&
3)
&
3)
7373
&
1&
&
1&
/ )%/ )%
&
3)
&
3)
/ )%/ )%
8 $068 $06
*1'
,1
287
/ )%/ )%
/ )%/ )%
(&
X9
(&
X9
%&
X
%&
X
/ )%/ )%
%&
X
%&
X
'
1607
'
1607
5 5
(&
X9
(&
X9
&1&1
%&
S
%&
S
/ )%/ )%
(&
X9
(&
X9
/ )%/ )%
%&
S
%&
S
/ )%/ )%
(&
X9
(&
X9
5
5
5 5
(&
X9
(&
X9
/ )%/ )%
%&
S
%&
S
%&
X
%&
X
)% 5)% 5
51
.3LQ5
51
.3LQ5
--
%&
X
%&
X
--
7373
& S& S
/ )%/ )%
%&
X
%&
X
& S& S
5
.
5
.
%&
X
%&
X
--
5 5
%&
X
%&
X
%&
X
%&
X
(&
X9
(&
X9
MCD-DV595M Cancel the Function
- 17 - - 18 -

SCHEMATIC DIAGRAM (DVD2)
DVD_VR
CD_VR
DVD_VR
PUH_DVDLD
TRAYOUT
DVDLDO
CDLDO
PUH_CDLD
DA_L
XOPVIN1
VFD_DATA
TV_DAC0
MS_CLK
SDRAM_CLK
M_CAS
AUDIO_MUTE
CARD_SENSE1
MS_D2
M_CS0
XOPVIP1
TV_DAC5
M_BA0
RESET_B
I2C_DATA
V_V_SYNC
V_COMP
MS_D0
IR_IN
V_REF
V_H_SYNC
V_FSADJ
ROE
XOPOP1
USB_DP
M_CKE
TV_DAC4
MWE
I2C_CLK
MS_D1
DA_R
CARD_RST
VFD_STB
USB_DM
M_BA1
V_BAIS
VFD_CLK
TV_DAC3
CARD_SENSE2
M_RAS
MS_D3
RW E
R_CS1
MS_BS
HOME
DMEA
SPDCO
FCO
VREF2
TCO
SCO
BACK_EN
AU_D1
AU_D2
PIN_142
TRAYOUT
PUH_DVDLD
F
VREF2
TEO
MD1
RA2
RA1
MS_CLK
MA2
MWE
MA6
AU_D2
AU_DIN
DPDC
DMEA
MS_D1
M_RAS
D
VFD_CLK
MA9
B
RD7
PUHRF
DVDMDI
V_BIAS
MA11
CDA
CARD_SENSE2
RD3
B
D
MD15
M_BA1
LDSW
RA7
DQM0
SDRAM_CLK
MS_BS
RA13
CDMDI
FD
CDLDO
RW E
MD14
FCO
DA_L
RA8
VREF2
RFIP
MD8
CLKOUT
V_FSADJ
FEO
RA14
VREF1
MD10
HOME
TV_DAC4
CLKIN
RA4
RA15
PIN_142
RA16
AU_D1
RD0
DAC_REF
DPDA
CDB
V_REF
RA18
MD6
AUDIO_MUTE
E
R_CS1
RFO
SPDIF_OUT
PD
MD4
M_CAS
V_COMP
RA10
PUH_CDLD
F
VREF1
MA5
RA9
RA11
MA7
TV_DAC3
RA0
LGIN
IR_IN
VREF1
PUHRF
PUH_DVDLD#
M_CKE
MA1
V_H_SYNC
MD5
MA8
MS_D2
VFD_STB
V_V_SYNC
DVDMDI
MS_D0
AU_DIN
MA3
USB_DP
RD2
MD9
XOPOP1
I2C_DATA
VFD_DATA
RD4
Vref0
MD11
RD5
RFRP
CLKOUT
C
MD2
M_BA0
DQM1
DA_R
MS_D3
FGIN
BACK_EN
SPDCO
XOPVIN1
XOPVIP1
A
RA12
PIN_142
BACK_EN
DVDLDO
MD12
AU_XCK
A
DVD_VR#
PUH_CDLD#
USB_DM
TV_DAC5
RESET_B
RFCT
RFI
RA19
TCO
CDMDI
MD7
CARD_SENSE1
C
LDSW
MD0
RA5
MA4
M_CS0
RA17
MD3
RA6
E
MD13
I2C_CLK
ROE
CARD_RST
RD6
TRAYOUT
SBAD
RD1
MA0
CD_VR
CDVR
MA10
CLKIN
TV_DAC0
RA3
SCO
RESET_B
FILT+
FILT+
AU_LRCK
AU_BCK
MIC_L
MIC_R
VFD_CLK
TRAYIN
TRAYOUT
TRAY-
TRAYIN
TRAY+
TRAY-
TRAY+
RESET B
VQ
DAC_REF
VQ
RFGND
A+5V
RFGND
VVCC3
VGND
A+5V
RF3.3V
RFGND
GND
A+5V
PLL3.3V
RF3.3V
GND
APLLVCC3
DVCC3
GND
VGND
DVCC3
DVCC3
VGND
GND
GND
GND
DVCC3
RFGND
RFGND
RF3.3V MGND
PLL3.3V
RFGND
DVCC3
VVCC3
GND
GND
RFGND
RFGND
RFGND
VCC1.8
RFGND RFGND
VCC1.8
RFGND
GND
VCC1.8
DVCC3
DA_GND
RF3.3V
GND
RFGND
RF3.3V
DVCC3
PLL3.3V
RFGND
DA_GND
RF3.3V
RFGND
RF3.3V
GND
VCC1.8
RFGND
RFGND
VCC1.8
RFGND
VVCC3
RFGND
VPLLVCC1.8
RFGND
VCC3A
GND
RFGND
USB_PLL3.3
VVCC3
RFGND
RFGND
RFGND
RFGND
RF3.3V
VGND
RFGND
RFGND
GND
GND GND
GND
DVCC
GND
GND
GND
GND
GND
GND
VCC3
GND
RAD- 4
V_H_SYNC 1
DA_L 6
TV_DAC3 1,5
AUDIO_MUTE 1
CARD_SENSE1 1
XOPVIN1 4
MA[0..11] 3
USB_DM 1
XOPVIP1 4
V_COMP 5
V_REF 5
M_CS0 3
MS_D0 1
TV_DAC5 1,5
CARD_RST 1
VFD_DATA 1
RESET_B 1,3
M_RAS 3
RD[0..7] 3
V_BIAS 5
VFD_STB 1
CARD_SENSE2 1
SDRAM_CLK 3
M_CAS 3
DA_R 6
RA[0..19] 3
SP_SCL 1,3
MS_CLK 1
TV_DAC0 5
IR_IN 1
MW E 3
ROE 3
V_FSADJ 5
M_BA1 3
MS_BS 1
SP_SDA 1,3
M_CKE 3
MS_D3 1
MS_D2 1
VFD_CLK 1
USB_DP 1
MD[0..15] 3
R_CS1 3
DQM[0..1] 3
RW E 3
TV_DAC4 5
V_V_SYNC 1
M_BA0 3
MS_D1 1
XOPOP1 4
SCO 4
DMEA 4
FCO 4
VREF2 4
SPDCO 4
HOME 4
TCO 4
BACK_EN 1
RELEASE_SCART 5
SCART_DISPLAY 5
SCART_SIG 5
FOC- 4
FOC+ 4
RAD+ 4
SPDIF 1
TRAY+ 4
TRAYOUT 4
TRAY- 4
TRAYIN 4
3(C) 1(E)
2(B)
BOTTOM CONTACT
close to connector
BOOT TRAP
TP12RFIP TP12RFIP
R49 2.2KR49 2.2K
BC30
0.01u
BC30
0.01u
BC42
0.1u
BC42
0.1u
C16 47pC16 47p
EC17
1u/16V
EC17
1u/16V
R19 1KR19 1K
Q2
3904
Q2
3904
EC21
47u/16V
EC21
47u/16V
Q1
2SK3018
Q1
2SK3018
2
3 1
C44 680pC44 680p
C38 0.01uC38 0.01u
BC41
1000p
BC41
1000p
C12 NCC12 NC
EC22
47u/16V
EC22
47u/16V
TP7
RAD-
TP7
RAD-
TP11
MUTE
TP11
MUTE
C34 680pC34 680p
R33 0R33 0
BC22
0.1u
BC22
0.1u
BC26
0.1u
BC26
0.1u
C25
0.1u
C25
0.1u
R51 4.7KR51 4.7K
C39 0.047uC39 0.047u
C13 47pC13 47p
BC38
0.1u
BC38
0.1u
R31
470
R31
470
EC19
100u/16V
EC19
100u/16V
R55 4.7KR55 4.7K
C40 300pC40 300p
C19 680pC19 680p
L19 10uHL19 10uH
BC32
0.1u
BC32
0.1u
BC24
0.1u
BC24
0.1u
EC23
47u/16V
EC23
47u/16V
R44 0R44 0
EC16
10u/16V
EC16
10u/16V
C15 1uC15 1u
EC18
1u/16V
EC18
1u/16V R20 1KR20 1K
C46 0.1uC46 0.1u
R40 4.7KR40 4.7K
C43 0.1uC43 0.1u
C23 NC(100p)C23 NC(100p)
R27 100KR27 100K
TP6
RAD+
TP6
RAD+
XT1 27MHzXT1 27MHz
R26 5R1R26 5R1
BC33
0.1u
BC33
0.1u
C41 820pC41 820p
C20 100pC20 100p
BC37
0.1u
BC37
0.1u
R52 0R52 0
R30 5.1KR30 5.1K
C26
0.1u
C26
0.1u
C47 0.1uC47 0.1u
R41 4.7KR41 4.7K
R36 100KR36 100K
R35 20KR35 20K
R56 4.7KR56 4.7K
C49
33p
C49
33p
BC35
0.1u
BC35
0.1u
Q15
9014
Q15
9014
C18 0.068uC18 0.068u
TP14 GPIOTP14 GPIO
L18 10uHL18 10uH
BC40
0.1u
BC40
0.1u
EC7
10u/16V
EC7
10u/16V
C32 680pC32 680p
Q5
2SB1132(R type)
Q5
2SB1132(R type)
TP16CDA TP16CDA
BC29
0.1u
BC29
0.1u
BC39
0.1u
BC39
0.1u
C17
0.1u
C17
0.1u
BC25
0.1u
BC25
0.1u
C11 4.7uFC11 4.7uF
D3
1N4148(SMT)
D3
1N4148(SMT)
TP13 GPIOTP13 GPIO
Q3
2SK3018
Q3
2SK3018
2
31
BC31
1000p
BC31
1000p
C22 0.01uC22 0.01u
BC19 0.1uBC19 0.1u
BC34
0.1u
BC34
0.1u
R25 33R25 33
D2
1N4148(SMT)
D2
1N4148(SMT)
TP15CDB TP15CDB
C35 680pC35 680p
EC15
10u/16V
EC15
10u/16V
BC36
0.1u
BC36
0.1u
R23
4.7K
R23
4.7K
R37 330R37 3 30
Q4
2SB1132(R type)
Q4
2SB1132(R type)
R32
150K
R32
150K
CN1
ELCO-CON24(Left)
CN1
ELCO-CON24(Left)
26 25
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
18
19
20
21
22
23
24
27 28
J7J7
1
1
2
2
3
3
BC27
0.1u
BC27
0.1u
R38 33R38 3 3
C14 4.7uFC14 4.7uF
BC21
0.1u
BC21
0.1u
C29 1uC29 1u
R59 NCR59 NC
R28 1.5KR28 1.5K
TP20FGIN TP20FGIN
BC23
0.1u
BC23
0.1u
C42 330pC42 330p
D1
1N4148(SMT)
D1
1N4148(SMT)
C45 1000pC45 10 00p
C33 680pC33 680p
C21
0.01u
C21
0.01u
R24
470
R24
470
C48
33p
C48
33p
C27 1uC27 1u
R37
10K
R37
10K
TP17F TP17F
BC20 0.1uBC20 0.1u
R29 5.1KR29 5.1K
C30 1uC30 1u
BC28
0.1u
BC28
0.1u
EC20
47u/16V
EC20
47u/16V
R43 33K (1%)R43 33K (1%)
TP18
ETP18
E
R45 NCR45 NC
R46 91KR46 91K
JP1
Bootstrap On
JP1
Bootstrap On
1
2
U3
SPHE8281D
U3
SPHE8281D
AGCOP
2
RFIP
3
RFIS
4
RFSUM
5
DPDA
6
DPDB
7
DPDC
8
DPDD
9
DVDD
10
DVDC
11
DVDB
12
DVDA
13
CDB
14
CDA
15
CDF
16
CDE
17
RF_AVSS
18
APC_AVSS
19
DVDLDO
20
CDLDO
21
DVDMDI
22
APC_SRV_AVDD
24
V21
25
R33K
26
V165
27
SVOTST
28
RFRPPH
29
RFRPBH
30
RFRPMEAN
31
SBADPH
32
SBAD
33
FEO
34
TEO
35
TEOLP
36
OPVIP
37
OPVIN
38
OPVOP
39
SRV_AD_AVSS_VRGD
40
AD_DA_AVDD
41
DATEO
42
DAFEO
43
DA_AVSS
44
TRAY_IS_IN
45
TRAY_IS_OUT
46
SPDC_OUT/GPIO
47
SC_OUT/GPIO
48
SC1_OUT/GPIO
49
TRAY_OUT/GPIO
50
DMEA/GPIO
51
FGIN/GPIO
52
HOMESW/GPIO
53
LDSW/GPIO
54
DFCT/GPIO
55
VDD_K1
56
GPIO/SD_CK/MS_CK
57
GPIO/SD_CMD/MS_BS
58
GPIO/ttio0_4/SD_D0/MS_D0
59
VSS_O1/VSS_K1
60
GPIO/ttio1_5/SD_D1/MS_D1
61
GPIO/ttio2_6/SD_D2/MS_D2
62
GPIO/ttio3_7/SD_D3/MS_D3
63
VDD_O1
64
GPIO
65
R_CS4_B/GPIO
66
R_CS3_B/GPIO
67
R_CS2_B/GPIO
68
R_CS1_B/GPIO
69
RST_B
70
IR_IN/GPIO
71
VFD_CLK/GPIO
72
VFD_STB/GPIO
73
VFD_DATA/GPIO
74
R_20/E_MX10
75
R_A19
76
CLKIN
77
CLKOUT
78
USB_GND
79
USB_VDD
80
USB_DP
81
USB_DM
82
VSS_PLLA
83
VDD_PLLA
84
VSS_PLLV
85
VDD_PLLV
86
M_D7
87
M_D6
88
M_D5
89
M_D4
90
M_D3
91
VDD_O2
92
M_D2
93
M_D1
94
M_D0
95
M_WE_B
96
M_CAS_B
97
M_RAS_B
98
VSS_O2/VSS_K2
99
M_CS0_B/GPIO
100
M_BA0
101
M_D15
102
M_D14
103
M_D13
104
VDD_K2
105
M_D12
106
M_D11
107
M_D10
108
R_A12 162
R_A7 161
R_A6 160
R_A5 159
R_A4 158
R_A3 157
R_A2 156
R_A1 155
R_A0 154
R_D0 153
R_D1 152
R_D2 151
VSS_O5/VSS_K5 150
R_D3 149
R_D4 148
R_D5 147
R_D6 146
R_D7 145
R_OE_B 144
VDD_K4 143
M_DQM2/GPIO 142
M_DQM3/GPIO 141
R_A10 140
R_A11 139
R_A9 138
R_A8 137
VDD_O4 136
R_A13 135
R_A14 134
R_A17 133
R_WE_B 132
M_A3 131
M_A2 130
M_A1 129
VSS_O4/VSS_K4 128
M_A0 127
M_A10 126
M_BA1/GPIO 125
M_DQM0/GPIO 124
M_DQM1/GPIO 123
M_A4 122
VDD_K3 121
M_A5 120
M_A6 119
M_A7 118
M_A8 117
M_A9 116
M_CKE/GPIO 115
VSS_O3/VVV_K3 114
M_CLKO 113
VDD_O3 112
M_A11/GPIO 111
M_D8 110
M_D9 109
AGCON
1
FLTIN 216
FLTIP 215
RFO 214
AGCCAP 212
GMRES 211
RF_AVDD 210
DS_AVDD 209
SLVL 208
CNIN 207
RFI 206
PLL_DS_AVSS 205
LGIN 204
LPFNIN 203
FDFLT 202
PDFLT 201
VREFO 200
LPFN 199
LPFO 198
PLL_AVDD 197
VSS_TVA2 196
TV_DAC5 195
VDD_TVA2 194
TV_DAC4 193
TV_DAC3 192
VSS_TVA1 191
VDD_TVA1 190
VSS_TVA0 189
VDD_TVA0 188
TV_DAC0 187
V_REFOUT 186
V_FSADJ 185
V_BIAS 184
V_COMP 183
UA0_TX/GPIO 182
UA0_RX/GPIO 181
A_XCK/GPIO 180
A_BCK/GPIO 179
VSS_K6/VSS_O6 178
A_LRCK/GPIO 177
A_DATA3/GPIO 176
A_DATA2/GPIO 175
A_DATA1/GPIO 174
VDD_O5 173
A_DATA0/GPIO 172
A_IEC_TX/GPIO 171
R_A18 170
R_A16 169
DA_VSS 168
DA_VDD 167
DAC_REF 164
DA_R 166
DA_L 165
R_A15 163
CDMDI
23
RFRP 213
C10
0.1u
C10
0.1u
C24
0.1u
C24
0.1u
R22
4.7K
R22
4.7K
R39 1.2K (1%)R39 1.2K (1%)
R21
4.7K
R21
4.7K
R42
5.1
R42
5.1
TP9
FOC-
TP9
FOC-
TP10RFRP TP10RFRP
R48 2.2KR48 2.2K
R17
10K
R17
10K
C31 NC(120p)C31 NC(120p)
R54 0R54 0
R18 1KR18 1K
U2
CS5340
U2
CS5340
M0
1
MCLK
2
VL
3
SDOUT
4
GND
5
VD
6
SCLK
7
LRCK
8RST 9
AINL 10
VQ 11
AINR 12
VA 13
REFGND 14
FILT+ 15
M1 16
R34 0R34 0
R47 20KR47 20K
C37 0.01uC37 0.0 1u
R53
0
R53
0
R16 100R16 100
TP19RFCT TP19RFCT
C28 0.1uC28 0.1u
C36 0.22uC36 0.2 2u
TP8
FOC+
TP8
FOC+
R50
5.1
R50
5.1
MCD-DV595 Cancel the Function
- 19 - - 20 -

SCHEMATIC DIAGRAM (DVD3)
5B&6
5$
5'
5$
5$
5$
)/$6+B32:(5
5$
5$
5$
5$
5'
5$
5$
5'
5:(
5$
5'
5$
5$
5$
5$
5'
5$
52(
5(6(7B%
5'
5$
5$
5'
)/$6+B32:(5
5$
5$
5'
0B&$6
0'
0'
0'
0$
0B&.(
0'
0'
0$
'40
0'
0'
0'
0$
0$
0$
0:(
0$
0'
0'
0'
'40
0$
0'
0'
0$
0B%$
0$
0$
0'
0$
0'
0B&6
0B%$
0B5$6
0$
0'
5$0B&/.
0B&$6
52(
0B5$6
0B&6
5B&6
5:(
0B&.(
0:(
5(6(7B%
0B%$
0B%$
6'B9&&
*1'
*1'
520B9&&
*1'
*1'
'9&&
*1'
*1'
*1'
6'B9&&
'9&&
*1'
*1'
'9&&
*1'
'9&&
6'5$0B&/.
0B&.(
0'>@
0B%$
5:(
0B&$6
5(6(7B%
5B&6
0B&6
0B5$6
5$>@
63B6&/
52(
0:(
5'>@
'40>@
63B6'$
0B%$
0$>@
(OLWH070/$7
3LQ7623,,PLO[PLO
,&$''5 ;$
%&
X
%&
X
& S& S
8
0%0/9%$3,1
7623
8
0%0/9%$3,1
7623
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4
$
'4$
$
$
$
&(
2(
567
%<7(
$
9&&
*1'
*1'
:(
5<%<
1&
1&
1&
1&
5
.
5
.
5
.
5
.
/ 1&/ 1&
%&
8
%&
8
%&
X
%&
X8
&$7&
8
&$7&
$
$
$
*1'
6'$
6&/
:3
9&&
(&
X9
(&
X9
5 5
%&
X
%&
X
8
('6$+7$
8
('6$+7$
$
$
$
$
$
$
$
$
$
$
&$6
5$6
/'40
:(
&6
&.(
&/.
8'40
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
1&
%$
9''
9''
966
966
$$3
1&5)8
9''T
9''T
9''T
9''T
966T
966T
966T
966T
$
%$
966
9''
%&
X
%&
X
5 5
- 21 - - 22 -

SCHEMATIC DIAGRAM (DVD4)
;2323
7&2
;239,3 )&2
;239,1
'0($
6&2
+20(
63'&2
75$<287
95()
6/('
6/('
63
63
)2&
)2&
5$'
5$'
;239,1
)2&
95()
;239,3
5$'
)2&
/2$'
;2323
7&2
6/('
63
5$'
'0($
6/('
636165
6&2
/2$'75$<
63'&2
95()
)&2
75$<
63
75$<,1
75$<
75$<
0*1'
0*1'
09
09
0*1'
0*1'
09
)&2
'0($
+20(
95()
;239,1
7&2
63'&2
;239,3
5$'
;2323
)2&
6&2
+20( 75$<287
5$'
)2&
75$<,1
75$<
75$<
&1
-67&21PP
&1
-67&21PP
& S& S
5 .5 .
73
7&2
73
7&2
&
S
&
S
5 .5 .
5 .5 .
.
'ULYHU
;
.
.
.
+
-
-
+
.
;
.
.
.
+
-
-
+
'ULYHU
.
.
+
-
'ULYHU
BIAS
BIAS
3UH
'ULYHU
7UD\
'ULYHU
.
.
+
-
'ULYHU
BIAS
8
6$
+62300
.
'ULYHU
;
.
.
.
+
-
-
+
.
;
.
.
.
+
-
-
+
'ULYHU
.
.
+
-
'ULYHU
BIAS
BIAS
3UH
'ULYHU
7UD\
'ULYHU
.
.
+
-
'ULYHU
BIAS
8
6$
+62300
926/
926/
9263
9263
927.
91)7.
927.
9,16/
9FF
92/'
9FF
3UH*1'
67%<
92)&
92)&
9,163
91))&
&7.HUU
%,$6
9,17.
&)&HUU
&)&HUU
9,1)&
&7.HUU
9&7/
*1'
*1'
5(9
):'
92/'
73
63'&2
73
63'&2
%&
X
%&
X
%&
X
%&
X
5 5
(&
X9
(&
X9
73
)&2
73
)&2
5
.
5
.
%&
X
%&
X
73
6&2
73
6&2
5 5
- 23 - - 24 -
Table of contents
Other Sanyo Portable DVD Player manuals
